离心式风机型的意义介绍
离心式通风机
谢谢观看
使用维护
离心式通风机安装后，只有在它的设备完全正常的情况下方可启动运转。为了确保风机的正常运转性能满足 要求，预防事故发生，延长设备使用寿命。此外还需注意以下问题：
（1）风机的旋转方向应与风机铭牌上所注旋向保持一致。 （2）在风机的进风口管道上加装调节阀。在开车前，将其关闭，待风机运转起来后，再将其慢慢打开，直致 达到规定工况，并检测电机电流。 （3）随时检查风机的运转情况，如发现不正常的现象，应及时查明原因，进行停机检修。 （4）根据使用的具体情况定期清除风机及管道内部的粉尘、污垢等杂质，并防止锈蚀。 （5）随时观测轴承的温升及润滑情况，保持油窗干净透亮。 （6）风机所用的润滑油应该定期更换，特别是每次拆修后。 （7）建立必要的管理制度，制订出安全操作规程，制定设备保养细则。通风机的日常检修应有专人负责，并 做好日常维护保养记录。
离心式通风机
通过机械能来提高气体压力，然后将气体输送出去的机械
01 概述及组成
03 降噪方法 05 使用通过机械能来提高气体压力，然后将气体输送出去的机械，是除尘通风系统中四大件之一。
概述及组成
离心风机属于叶轮机械的一种，广泛应用于能源、环境、航空等各个领域，是工农业生产中主要耗能设备之 一。离心式通风机是除尘通风系统中四大件之一，是一种比较精密的运转机械，依靠叶轮的转动在风机内部形成 负压，将外界气体吸入并经叶轮流道和蜗壳排出风机。
②型钢台座。多数是用槽钢焊接或螺栓连接制成。型钢台座的重量较轻，制作安装方便应用较普遍。但台座 的振动较大。
（2）常见的减振器及其安装：
常见的减振器有橡胶减震器和弹簧减震器。前者可制成圆形或方形，后者减震效果好，坚固耐用，但加工太 复杂，费用昂贵。安装时除了要求地面平整外，应按设计要求选择和布置减震器。注意各组减振器承受载荷后的 压缩量或受力应均匀，不得偏心。否则，应根据实际情况进行移动和调整。
离心风机标准涡形-概述说明以及解释
离心风机标准涡形-概述说明以及解释1.引言1.1 概述离心风机是一种常见的机械设备，其主要功能是通过离心力将气体或气体颗粒进行加速和输送。
离心风机的标准涡形是指在风机内部形成的一种特定的气流形态，它对于离心风机的正常运行和性能表现有着至关重要的影响。
在离心风机中，气体通过进风口进入风机，然后经过离心叶轮的旋转加速，最后从出风口排出。
离心风机的基本原理是利用旋转的离心叶轮产生的离心力，将气体或气体颗粒加速并带动其流动。
离心风机的设计需要考虑多个因素，如叶轮的几何形状、叶片数量、进出口截面积等，以实现高效、稳定和可靠的气流传输。
离心风机的性能参数是衡量其性能表现的重要指标。
常见的性能参数包括风机的风量、风压、效率和功率等。
通过合理设计和选择离心风机的结构参数，可以使其在特定工况下达到最佳的性能表现。
离心风机标准涡形的重要性不言而喻。
标准涡形对于保证离心风机的正常运行和高效运行至关重要。
只有在形成合理的涡形下，离心风机才能稳定地将气体或气体颗粒加速并输送出去，从而满足工业生产或通风系统的要求。
因此，研究和了解离心风机标准涡形对于优化风机设计和提高其性能至关重要。
离心风机标准涡形的研究不仅对离心风机的设计和制造具有重要意义，还对离心风机的应用具有深远影响。
通过深入研究离心风机标准涡形，可以改进离心风机的气动性能，提高其工作效率，减少能源消耗，降低运行成本。
此外，了解离心风机标准涡形的未来发展方向，可以为相关领域的技术创新和工程应用提供参考和指导。
综上所述，离心风机标准涡形是离心风机运行的关键因素，对于离心风机的设计和性能至关重要。
研究离心风机标准涡形的重要性不容忽视，它对离心风机设计和应用具有重要影响，并为离心风机的未来发展提供了新的方向和机遇。
在接下来的章节中，我们将深入探讨离心风机标准涡形的基本原理、设计要点和性能参数，以及其对离心风机设计和应用的影响。
1.2文章结构文章结构指的是文章的整体架构和各个部分的布局。
离心式风机型号的意义介绍
P< 通风机<p<4 鼓风机p>4 压缩风机W9-26№16D第一个位置代表风机的用途W高温 F防腐 B防爆 ...第二个位置代表风机的压力特征 9高压 8高压 6中压 5中压 4低压 3低压第三个位置连接符号第四个位置，代表风机的压力与风量的特征比值72大风量 68中风量 26低风量19小风量 12 小风量第五个位置数学符号第六个位置代表风机叶轮直径 16叶轮直径米 12叶轮直径米 10叶轮直径米4-72 No5A风机型号：4-72 4代表压力系数，72代表风量系数No 是几号的意思 5代表叶轮直径（500mm）A 传动方式电机与风机直连Y2-13风机型号是什么意思？风机型号是如何表示的？离心风机的型号，由基本型号和补充型号所组成。
如果风机的基本型号相同，而用途不同时，为方便区别，在基本型号前加“G”或“Y”等符号。
“G”表示送风机（鼓风机）“Y”表示引风机。
补充型号由两位数字组成。
第一位数字表示风机进口吸入型式，以“0”、“1 ”、“2”表示，其中“0”代表双吸风机；“1 ”代表单吸风机；“2”代表两级串联风机。
第二位数字代表设计序号。
风机型号完整的表示方法就包括：名称、型号、机号、传动方式、旋转方向、出口位置等部分。
离心风机型号的意义怎样?四川华驰风机以4—72—11系列为例，说明如下：其中，“4—72”称为基本型号，它是以压力系数乘10取其整数值和比转数来表示的。
“11”称为补充型号，它是用风机进口的吸入型式和设计次数这两部分表示的。
风机进口的吸入型式代号见下表。
“N08”是机号，机号是用风机叶轮直径的分米数来表示的，有小数尾数，一般只取整数或1/2．前面加上“№”。
机号中的“8”就表示这台风机的叶轮直径为800毫米。
最后的“c”表示转动方式为c式。
即悬臂支承皮带轮在轴承外侧。
传动方式规定为六种方式，用汉语拼音字母作代号，见下表。
有时为了区别采用相同的基本型号但用途不同的风机，又在基本型号前加上用途代号。

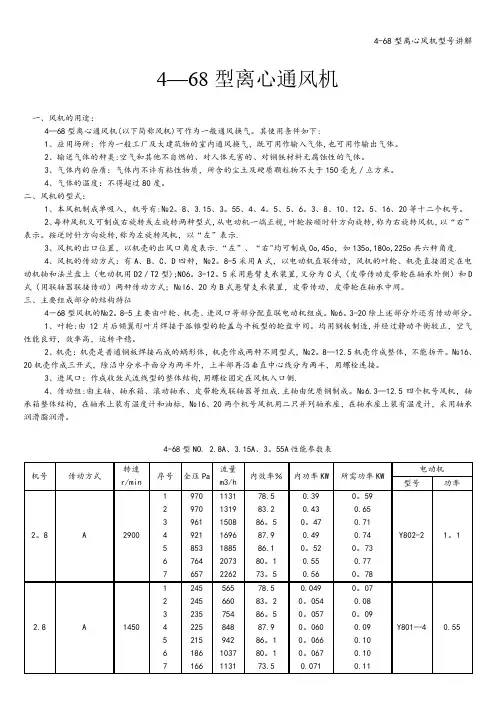

4-68型离心风机型号讲解
4—68型离心通风机一、风机的用途：4—68型离心通风机(以下简称风机)可作为一般通风换气。
其使用条件如下:1、应用场所：作为一般工厂及大建筑物的室内通风换气，既可用作输入气体,也可用作输出气体。
2、输送气体的种类:空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。
3、气体内的杂质：气体内不许有粘性物质，所含的尘土及硬质颗粒物不大于150毫克／立方米。
4、气体的温度：不得超过80度。
二、风机的型式：1、本风机制成单吸入，机号有:№2。
8、3.15、3。
55、4、4。
5、5、6。
3、8、10、12。
5、16、20等十二个机号。
2、每种风机又可制成右旋转或左旋转两种型式，从电动机一端正视，叶轮按顺时针方向旋转,称为右旋转风机，以“右”表示。
按逆时针方向旋转,称为左旋转风机，以“左”表示.3、风机的出口位置，以机壳的出风口角度表示.“左”、“右"均可制成0o,45o，如135o,180o,225o共六种角度.4、风机的传动方式：有A、B、C、D四种，№2。
8-5采用A式，以电动机直联传动，风机的叶轮、机壳直接固定在电动机轴和法兰盘上（电动机用D2／T2型);N06。
3-12。
5采用悬臂支承装置,又分为C式（皮带传动皮带轮在轴承外侧）和D 式（用联轴器联接传动）两种传动方式；№l6、20为B式悬臂支承装置，皮带传动，皮带轮在轴承中间。
三、主要组成部分的结构特征4－68型风机的№2。
8-5主要由叶轮、机壳、进风口等部分配直联电动机组成。
№6。
3-20除上述部分外还有传动部分。
1、叶轮:由12片后倾翼形叶片焊接于孤锥型的轮盖与平板型的轮盘中间。
均用钢板制造,并经过静动平衡较正，空气性能良好，效率高，运转平稳。
2、机壳：机壳是普通钢板焊接而成的蜗形体，机壳作成两种不同型式，№2。
8—12.5机壳作成整体，不能拆开。
№16、20机壳作成三开式，除沿中分水平面分为两半外，上半部再沿垂直中心线分为两半，用螺栓连接。
低压变频离心式风机技术说明
低压变频离心式风机技术说明
低压变频离心式风机是一种广泛应用于工业和商业领域的通风设备。
它利用离
心力将空气抽走或者推送出去，以实现空气循环和通风换气的目的。
该技术具有以下几个重要特点。
首先，低压变频离心式风机采用了变频控制技术。
通过改变电机的频率和转速，可以根据实际需要调整风机的出风量。
与传统的定频风机相比，低压变频离心式风机更加节能，能够根据实际负载需求灵活调整运行状态，减少能耗，提高效率。
其次，该风机具有较低的工作噪音。
风机的转子和叶轮经过精确平衡设计，运
行时产生的振动和噪音大大降低。
这使得低压变频离心式风机特别适用于噪音敏感的环境，如住宅区、办公楼和医院等。
此外，低压变频离心式风机还具备良好的风量调节性能。
通过调整变频器的输
出频率与转速，风机的风量可以在较大的范围内进行精确控制。
这种风量调节性能有助于满足不同场所对空气流通和温度控制的要求，提高室内空气质量和舒适度。
最后，低压变频离心式风机的维护保养相对简单。
它采用先进的自动故障诊断
和报警系统，能够实时监测设备的工作状态，并及时发出警报。
同时，结构简单、易于拆卸和清洁的设计，使得维护人员能够更加方便地对设备进行维护和清洁。
总结起来，低压变频离心式风机是一种具有高效节能、低噪音、风量可调和易
于维护的通风设备。
其广泛应用于各个领域，如工业车间、商场、医院等。
通过采用这种先进的风机技术，可以提高环境舒适度，并大幅度节省能源消耗。
离心式高温风机在汽车制造业中的应用
离心式高温风机在汽车制造业中的应用随着汽车工业的快速发展，对产品性能和质量的要求也在不断提高。
而在汽车制造过程中，高温环境往往是无法避免的。
为了确保生产线的正常运转和员工的安全，离心式高温风机在汽车制造业中得到了广泛的应用。
离心式高温风机是一种设计合理、性能稳定的风机设备。
它采用离心力将空气吸入机内，并经过叶轮的加速旋转后，将空气排出。
这种风机具有大风量、高效率、低噪音等特点，可以适应高温环境下的工作需求。
在汽车制造业中，离心式高温风机主要应用于以下几个方面：1. 车身烤漆工序在汽车制造过程中，车身的烤漆是一道非常重要的工序。
而烤漆房中的高温环境是离心式高温风机发挥作用的理想场所。
离心式高温风机可以将热空气均匀地吹送到汽车表面，促使涂层干燥和固化。
这不仅可以提高烤漆效果，还可以加快生产进程，提高生产效率。
2. 汽车发动机冷却系统汽车发动机在工作中会产生大量的热量，为了防止发动机过热，需要进行冷却。
离心式高温风机可以将冷却风送入发动机舱内，加快发动机的散热速度，保持其正常工作温度。
这对于提高发动机的性能和延长使用寿命具有重要意义。
3. 制动系统冷却在汽车行驶过程中，制动系统会因制动摩擦而产生大量的热量。
如果不及时处理，这些热量会导致制动系统失效。
离心式高温风机可以将冷空气吹送到制动系统附近，帮助其迅速散热，保持制动系统的正常工作温度，提高行驶安全性。
4. 内饰组件生产汽车内饰组件的生产过程通常需要在高温环境中进行，离心式高温风机可以将热空气均匀地吹送到材料表面，加快干燥时间，提高生产效率。
同时，它还可以帮助控制材料的温度和湿度，保证产品的质量和稳定性。
5. 空调系统离心式高温风机也被广泛应用于汽车的空调系统中。
它可以将冷空气吹送到车内，提供舒适的驾乘环境。
另外，离心式高温风机还能够帮助车内空气的循环和过滤，提高空调系统的效率和性能。
除了上述几个应用领域，离心式高温风机还可以在汽车制造业的其他环节中发挥重要作用。
离心式鼓风机
离心式鼓风机离心鼓风机：1、概念：离心鼓风机是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。
2、原理：离心风机是根据动能转换为势能的原理,利用高速旋转的叶轮将气体加速,然后减速、改变流向，使动能转换成势能（压力）。
在单级离心风机中，气体从轴向进入叶轮，气体流经叶轮时改变成径向，然后进入扩压器。
在扩压器中，气体改变了流动方向造成减速，这种减速作用将动能转换成压力能。
压力增高主要发生在叶轮中，其次发生在扩压过程。
在多级离心风机中，用回流器使气流进入下一叶轮，产生更高压力。
3、结构：①叶轮②轴和轴承③吸入室④机壳⑤密封装置。
4、压力、流量与功率的关系风机所需功率P（KW）计算公式为P=1.1×Qp/3600×1020η。
式中： 1020—换算系数；Q—风量，m3/h；P—风机的全风压，Pa；η—风机的效率，%1.1—电动机功率储备系数。
5、特性曲线与操作工况从理论上讲，离心鼓风机的压力-流量特性曲线是一条直线，但由于风机内部存在摩擦阻力等损失，实际的压力与流量特性曲线随流量的增大而平缓下降，对应的离心风机的功率-流量曲线随流量的增大而上升。
当风机以恒速运行时，风机的工况点将沿压力-流量特性曲线移动。
风机运行时的工况点，不仅取决于本身的性能，而且取决于系统的特性，当管网阻力增大时，管路性能曲线将变陡。
风机调节的基本原理就是通过改变风机本身的性能曲线或外部管网特性曲线，以得到所需工况。
离心风机的压头p、轴功率N及效率均随流量而变，它们之间的关系可用离心风机工作性能曲线表示。
6、型号：C-HQ18-1.18离心鼓风机1、用途C-HQ18-1.18离心鼓风机主要用于涤纶短丝切片烘干输送，也可用于输送一般空气或化工气体.输送气体温度最高为180摄氏度.2、形式风机可制成左旋和右旋两种形式,无特殊要求只供应右旋风机.从电动机一端正视,叶轮按顺时针方向旋转,为右旋风机,以"右"表示.反之,为左旋风机,以"左"表示.风机进风口为90度,出风口为0度.风机传动方式:联轴器.3,结构特点本风机由机壳、叶轮、回流器、轴承座、气封箱联轴器和共用底座组成。
离心风机型号
离心风机型号引言：离心风机是一种广泛应用于空调、通风、工业排放等领域的设备。
它具有高效、静音、节能等特点，被广泛应用于各个行业。
在市场上有着众多型号的离心风机，本文将会对其中几种常见的离心风机型号进行介绍和比较。
一、X型离心风机X型离心风机是一种由X型轮叶和外壳组成的离心风机。
它通常采用了先进的流场模拟技术进行设计，减小了压力损失，提高了效率。
X型离心风机的特点是噪音低、压力高、效率高。
它适用于空调通风领域，尤其是对噪音要求较高的场合，如办公室、医院等地方。
二、Y型离心风机Y型离心风机是一种由Y型轮叶和外壳组成的离心风机。
它采用了先进的动力学设计和气动优化技术，具有出风量大、压力稳定的特点。
Y型离心风机广泛应用于供暖、通风、空调等行业。
它适用于既需要高效通风又需要保持一定温度的场所，如冷库、加工厂等。
三、Z型离心风机Z型离心风机是一种由Z型轮叶和外壳组成的离心风机。
它采用了先进的减震技术，运行时噪音低。
Z型离心风机具有体积小、重量轻、安装方便等优点。
它适用于一些空间有限的场合，如狭小的机房、电梯井等。
四、C型离心风机C型离心风机是一种由C型轮叶和外壳组成的离心风机。
它采用了全封闭结构，既能有效减少噪音，又能降低能耗。
C型离心风机适用于密闭的空间，如地下车库、地铁车站等。
它具有节能、安静等优点，适合在人员密集场所使用。
五、E型离心风机E型离心风机是一种由E型轮叶和外壳组成的离心风机。
它采用了先进的风量分区技术，能够根据实际需要进行调节。
E型离心风机适用于需要灵活调控风量的场合，如实验室、电子厂等。
它具有灵活性高、效率高的特点，能够满足不同场合的需求。
六、总结综上所述，离心风机是一种十分重要的设备，它在空调、通风、工业排放等领域发挥着重要作用。
市场上有着各种型号的离心风机，每种型号都有其独特的特点和适用场合。
选择合适的离心风机型号非常关键，需要根据实际需求综合考虑。
在选择离心风机时，可以根据场所的噪音要求、出风量需求、空间限制、安装方便性等因素进行综合考虑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
离心式风机型的意义介
绍
Hessen was revised in January 2021
P=出口压力：进口压力
P< 通风机
<p<4 鼓风机
p>4 压缩风机
W9-26№16D
第一个位置代表风机的用途W高温 F防腐 B防爆 ...
第二个位置代表风机的压力特征 9高压 8高压 6中压 5中压 4低压 3低压
第三个位置连接符号
第四个位置，代表风机的压力与风量的特征比值72大风量 68中风量 26低风量 19小风量 12 小风量
第五个位置数学符号
第六个位置代表风机叶轮直径 16叶轮直径米 12叶轮直径米 10叶轮直径米
4-72 No5A
风机型号：4-72 4代表压力系数，72代表风量系数
No 是几号的意思 5代表叶轮直径（500mm）A 传动方式电机与风机直连
Y2-13风机型号是什么意思风机型号是如何表示的
的型号，由基本型号和补充型号所组成。
如果风机的基本型号相同，而用途不同时，为方便区别，在基本型号前加“G”或“Y”等符号。
“G”表示送风机（鼓风机）“Y”表示引风机。
补充型号由两位数字组成。
第一位数字表示风机进口吸入型式，以“0”、“1 ”、“2”表示，其中“0”代表双吸风机；“1 ”代表单吸风机；“2”代表两级串联风机。
第二位数字代表设计序号。
风机型号完整的表示方法就包括：名称、型号、机号、传动方式、旋转方向、出口位置等部分。
型号的意义怎样
四川华驰风机以4—72—11系列为例，说明如下：
其中，“4—72”称为基本型号，它是以压力系数乘10取其整数值和比转数来表示的。
“11”称为补充型号，它是用风机进口的吸入型式和设计次数这两部分表示的。
风机进口的吸入型式代号见下表。
“N08”是机号，机号是用风机叶轮直径的分米数来表示的，
有小数尾数，一般只取整数或1/2．前面加上“№”。
机号中的“8”就表示这台风机的叶轮直径为800毫米。
最后的“c”表示转动方式为c式。
即悬臂支承皮带轮在轴承外侧。
传动方式规定为六种方式，用汉语拼音字母作代号，见下表。
有时为了区别采用相同的基本型号但用途不同的风机，又在基本型号前加上用途代号。
例如，隧道窑上常用来排烟或抽余热的锅炉引风机：Y4—73—11 №9D。
前面的“Y”即为用途代号，是汉语拼音“引”(YIN)字的第一个字母。
风机的用途代号见表：
什么是比转数(Specific speed)
比转数的定义图
在设计风机或水泵时，常从相似理论中引伸出一个综合性参数——比转数。
比转数是在一系列各种流量、风压（或扬程）的风机或水泵中，假想一标准风机或水泵，标准风机产生的风压为。
风量为1m3/s；标准水泵的扬程为1m，流量为75L/s（升/秒）。
此时，风机或水泵应该具有的转数即为比转数ns。
凡以此标准相似比例制造的风机（或水泵），都称为这个比转数ns系列风机（或水泵）。
比转数较全面地反映了风机（或水泵）的特性，综合了风机（或水泵）的流量、全压|转速三者之间的关系。
比转数大，说明风机（或水泵）在同流量下，风压（或扬程）低；比转数小，说明风机（或水泵）在同流量下，风压（或扬程）高。
对于同系列相似的风机，不论其尺寸大小，其比转数
是相等的。
不同系列相似的风机有不同的比转数。
比如，离心风机的比转数一般小于轴流式风机的比转数。
