用matlab实现fft算法
matlab自行编写fft傅里叶变换
傅里叶变换（Fourier Transform）是信号处理中的重要数学工具，它可以将一个信号从时域转换到频域。
在数字信号处理领域中，傅里叶变换被广泛应用于频谱分析、滤波、频谱估计等方面。
MATLAB作为一个功能强大的数学软件，自带了丰富的信号处理工具箱，可以用于实现傅里叶变换。
在MATLAB中，自行编写FFT（Fast Fourier Transform）的过程需要以下几个步骤：1. 确定输入信号我们首先需要确定输入信号，可以是任意时间序列数据，例如声音信号、振动信号、光学信号等。
假设我们有一个长度为N的信号x，即x = [x[0], x[1], ..., x[N-1]]。
2. 生成频率向量在进行傅里叶变换之前，我们需要生成一个频率向量f，用于表示频域中的频率范围。
频率向量的长度为N，且频率范围为[0, Fs)，其中Fs 为输入信号的采样频率。
3. 实现FFT算法FFT算法是一种高效的离散傅里叶变换算法，它可以快速计算出输入信号的频域表示。
在MATLAB中，我们可以使用fft函数来实现FFT 算法，其调用方式为X = fft(x)。
其中X为输入信号x的频域表示。
4. 计算频谱通过FFT算法得到的频域表示X是一个复数数组，我们可以计算其幅度谱和相位谱。
幅度谱表示频率成分的强弱，可以通过abs(X)得到；相位谱表示不同频率成分之间的相位差，可以通过angle(X)得到。
5. 绘制结果我们可以将输入信号的时域波形和频域表示进行可视化。
在MATLAB 中，我们可以使用plot函数来绘制时域波形或频谱图。
通过以上几个步骤，我们就可以在MATLAB中自行编写FFT傅里叶变换的算法。
通过对信号的时域和频域表示进行分析，我们可以更好地理解信号的特性，从而在实际应用中进行更精确的信号处理和分析。
6. 频谱分析借助自行编写的FFT傅里叶变换算法，我们可以对信号进行频谱分析。
频谱分析是一种非常重要的信号处理技术，可以帮助我们了解信号中所包含的各种频率成分以及它们在信号中的能量分布情况。
matlab中fft滤波
matlab中fft滤波傅里叶变换（FFT）是一种广泛应用于信号处理和图像处理的数学技术。
在MATLAB中，使用fft函数可以对信号进行快速傅里叶变换。
而滤波操作是通过在频域对信号进行处理来去除噪声或者筛选特定频率的成分。
在MATLAB中，可以通过以下步骤进行FFT滤波：1. 导入信号数据：首先需要导入要进行滤波的信号数据。
可以使用MATLAB中的load命令或者其他文件读取的函数来导入数据。
导入的数据一般是一个时间序列，例如 [x, Fs] = audioread('signal.wav')，其中x为采样的信号数据，Fs为采样率。
2. FFT变换：使用fft函数对信号进行傅里叶变换。
FFT函数的基本语法是 Y = fft(X), 其中X为输入的信号数据，Y为傅里叶变换后的频域数据。
通常，X的长度应为2的幂，为了确保等长，可以通过取信号数据长度的下一个2的幂次来进行填充（例如使用nextpow2函数）。
3. 频率和振幅计算：计算FFT结果的频率和振幅。
由于FFT 结果是一个对称的复数数组，只需要计算前半部分的频率和振幅，并使用abs函数获取振幅的绝对值。
频率可以通过采样率以及FFT结果的大小来计算。
4. 滤波操作：为了进行滤波，可以选择要去除的频率范围或者振幅阈值。
根据具体的需求，可以选择低通滤波或者高通滤波方法。
低通滤波可以通过将高于某个阈值的频率成分置零来实现，高通滤波则是将低于某个阈值的频率成分置零。
5. 逆FFT变换：对滤波后的频域数据进行逆傅里叶变换，使用ifft函数可以将频域数据转换回时域。
6. 结果可视化：可以使用MATLAB的绘图函数来可视化滤波后的信号。
例如plot函数可以绘制时域信号，而stem函数可以绘制频域信号的振幅谱图。
最后，需要注意的是信号的采样率，滤波的带宽以及选择的滤波方法都会对滤波效果产生影响。
合理选择这些参数可以得到滤波后的信号满足实际需求的结果。
matlab快速傅里叶变换代码
matlab快速傅里叶变换代码

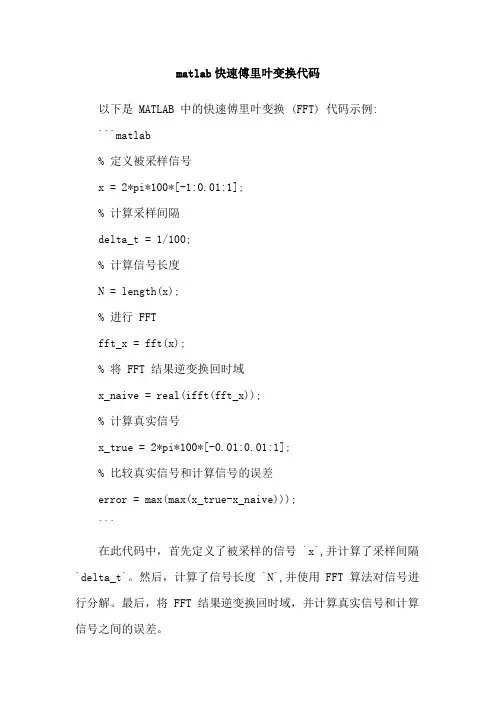

以下是 MATLAB 中的快速傅里叶变换 (FFT) 代码示例:
```matlab
% 定义被采样信号
x = 2*pi*100*[-1:0.01:1];
% 计算采样间隔
delta_t = 1/100;
% 计算信号长度
N = length(x);
% 进行 FFT
fft_x = fft(x);
% 将 FFT 结果逆变换回时域
x_naive = real(ifft(fft_x));
% 计算真实信号
x_true = 2*pi*100*[-0.01:0.01:1];
% 比较真实信号和计算信号的误差
error = max(max(x_true-x_naive)));
```
在此代码中，首先定义了被采样的信号 `x`,并计算了采样间隔`delta_t`。
然后，计算了信号长度 `N`,并使用 FFT 算法对信号进行分解。
最后，将 FFT 结果逆变换回时域，并计算真实信号和计算信号之间的误差。
请注意，该代码假定输入信号是严格的周期信号，其采样间隔为1 秒。
如果输入信号不是严格的周期性信号，或者采样间隔不是 1 秒，则可能需要使用不同的 FFT 算法来计算其快速傅里叶变换。
matlab fft 傅里叶变换 找出定频的数据
matlab fft 傅里叶变换找出定频的数据傅里叶变换（Fourier Transform）是一种常用的信号处理工具，可以将时域的信号转换到频域，并分析信号中包含的各个频率成分。
在MATLAB中，傅里叶变换可以通过fft函数来实现。
首先，我们需要了解一下傅里叶变换的基本原理。
傅里叶变换可以将一个信号分解成不同频率的正弦和余弦函数的叠加，其中每个分量对应一个频率。
通过傅里叶变换，我们可以从时域的波形分析出信号中的频率信息。
在MATLAB中，我们可以使用fft函数来进行傅里叶变换。
该函数的基本语法为：Y = fft(X, N)其中，X是输入信号，可以是一个向量或者一个矩阵，N是傅里叶变换的点数。
Y是返回的傅里叶变换结果，也是一个向量或者一个矩阵。
接下来，我们来演示一个简单的例子，如何使用fft函数找出一个定频的数据。
假设我们有一个包含10秒钟的音频信号，采样率为1000Hz。
我们希望找出其中频率为50Hz的分量。
首先，我们需要生成一个10秒钟的时间向量t，并生成对应的正弦信号x：t = 0:0.001:10;x = sin(2*pi*50*t);上面的代码中，采用了0.001秒的采样间隔，总共采样了10001个点。
接下来，我们可以使用fft函数对x进行傅里叶变换，并得到频谱Y：Y = fft(x);然后，我们可以计算频率轴f，并绘制频谱图：N = length(Y);f = (0:N-1)*(1/(t(2)-t(1)))/N;figure;plot(f, abs(Y));xlabel('Frequency (Hz)');ylabel('Amplitude');title('Frequency Spectrum');上述代码中，我们计算了频率轴f的取值，并使用plot函数绘制了频谱图。
横坐标表示频率，纵坐标表示幅度。
从频谱图中，我们可以看到一个明显的尖峰，位于50Hz处。
基于MATLAB的FFT算法实现
基于MATLAB的FFT算法实现一、引言快速傅里叶变换（FFT）是一种非常重要的数学方法，广泛应用于信号处理、图像处理、通信等领域。
其主要功能是将时域信号转换为频域信号，对信号的频谱进行分析和处理。
本文基于MATLAB实现了FFT算法，并对其原理和应用进行了简要介绍。
二、FFT算法原理FFT算法通过将一个N点的离散傅立叶变换（DFT）分解为多个较小的DFT来加快计算速度。
其主要思想是利用信号的对称性质和旋转因子的周期性特点进行计算。
具体步骤如下：1.首先将输入信号序列划分为偶数下标和奇数下标的两个子序列；2.对每个子序列分别进行DFT运算；3.将得到的DFT结果进行合并。
三、MATLAB实现FFT算法在MATLAB中，我们可以利用内置函数fft(来实现FFT算法。
以下为MATLAB代码示例：```matlabfunction X = my_fft(x)N = length(x);if N == 1X=x;elsen=0:N-1;W_N = exp(-1i*2*pi/N*n);x_even = x(1:2:end);x_odd = x(2:2:end);X_even = my_fft(x_even);X_odd = my_fft(x_odd);X = [X_even + W_N(1:N/2).*X_odd, X_even - W_N(1:N/2).*X_odd];endend```在上述代码中，x为输入信号序列，N为序列的长度。
如果序列长度为1，则直接返回该序列；否则，利用递归将序列拆分为两个子序列，并进行DFT运算。
最后将两个子序列的DFT结果进行合并，得到最终的FFT 结果。
四、FFT算法的应用FFT算法在信号处理领域有着广泛的应用。
其中最常见的应用包括频谱分析、滤波器设计、图像处理等。
1.频谱分析：FFT可以将时域信号转换为频域信号，计算信号的频谱，分析信号的频率成分和能量分布。
通过频谱分析，我们可以了解到信号的频率特性，从而对信号进行相应的处理和判断。
MATLAB实现FFT
七、用Matlab实现快速傅立叶变换FFT是离散傅立叶变换的快速算法，可以将一个信号变换到频域。
有些信号在时域上是很难看出什么特征的，但是如果变换到频域之后，就很容易看出特征了。
这就是很多信号分析采用FFT变换的原因。
另外，FFT可以将一个信号的频谱提取出来，这在频谱分析方面也是经常用的。
虽然很多人都知道FFT是什么，可以用来做什么，怎么去做，但是却不知道FFT之后的结果是什意思、如何决定要使用多少点来做FFT。
现在就根据实际经验来说说FFT结果的具体物理意义。
一个模拟信号，经过ADC采样之后，就变成了数字信号。
采样定理告诉我们，采样频率要大于信号频率的两倍，这些我就不在此啰嗦了。
采样得到的数字信号，就可以做FFT变换了。
N个采样点，经过FFT之后，就可以得到N个点的FFT结果。
为了方便进行FFT运算，通常N取2的整数次方。
假设采样频率为Fs，信号频率F，采样点数为N。
那么FFT之后结果就是一个为N点的复数。
每一个点就对应着一个频率点。
这个点的模值，就是该频率值下的幅度特性。
具体跟原始信号的幅度有什么关系呢？假设原始信号的峰值为A，那么FFT的结果的每个点（除了第一个点直流分量之外）的模值就是A的N/2倍。
而第一个点就是直流分量，它的模值就是直流分量的N倍。
而每个点的相位呢，就是在该频率下的信号的相位。
第一个点表示直流分量（即0Hz），而最后一个点N的再下一个点（实际上这个点是不存在的，这里是假设的第N+1个点，也可以看做是将第一个点分做两半分，另一半移到最后）则表示采样频率Fs，这中间被N-1个点平均分成N等份，每个点的频率依次增加。
例如某点n所表示的频率为：Fn=(n-1)*Fs/N。
由上面的公式可以看出，Fn所能分辨到频率为为Fs/N，如果采样频率Fs为1024Hz，采样点数为1024点，则可以分辨到1Hz。
1024Hz的采样率采样1024点，刚好是1秒，也就是说，采样1秒时间的信号并做FFT，则结果可以分析到1Hz，如果采样2秒时间的信号并做FFT，则结果可以分析到0.5Hz。
详解用matlab如何实现fft变换
详解用matlab如何实现fft变换使用MATLAB实现FFT（快速傅里叶变换）非常简单。
MATLAB提供了内置的fft函数，可以直接用于计算信号的傅里叶变换。
首先，我们需要准备一个要进行傅里叶变换的信号。
可以使用MATLAB的数组来表示信号。
例如，我们可以创建一个包含100个采样点的正弦信号：```matlabFs=1000;%采样频率T=1/Fs;%采样间隔L=1000;%信号长度t=(0:L-1)*T;%时间向量A=0.7;%信号幅值f=50;%信号频率x = A*sin(2*pi*f*t); % 正弦信号```接下来，我们可以使用fft函数计算信号的傅里叶变换：```matlabY = fft(x); % 计算信号的傅里叶变换P2 = abs(Y/L); % 双边频谱P1=P2(1:L/2+1);%单边频谱P1(2:end-1) = 2*P1(2:end-1); % 修正幅度f=Fs*(0:(L/2))/L;%频率向量plot(f,P1) % 绘制单边频谱title('单边振幅谱')xlabel('频率 (Hz)')ylabel('幅值')```上述代码首先使用fft函数计算信号x的傅里叶变换，得到一个包含复数的向量Y。
然后，我们计算双边频谱P2，即将复数取模。
接下来，我们提取出单边频谱P1，并对幅度进行修正，以保证能量的准确表示。
最后，我们计算频率向量f，并绘制单边频谱。
运行上述代码，就可以得到信号的傅里叶变换结果的幅度谱图。
需要注意的是，FFT是一种高效的算法，但它要求输入信号的长度为2的幂。
如果信号的长度不是2的幂，可以使用MATLAB的fft函数之前，使用padarray函数将信号填充到2的幂次方长度。
此外，MATLAB还提供了其他一些函数，可以用于计算不同类型的傅里叶变换，如快速傅里叶变换、离散傅里叶变换、短时傅里叶变换等。
可以根据具体的需求选择合适的函数进行使用。
FFT算法(用matlab实现)
数字信号处理实验报告 实验二 FFT 算法的MATLAB 实现（一）实验目的：理解离散傅立叶变换时信号分析与处理的一种重要变换，特别是FFT 在数字信号处理中的高效率应用。
（二）实验原理：1、有限长序列x(n)的DFT 的概念和公式：⎪⎪⎩⎪⎪⎨⎧-≤≤=-≤≤=∑∑-=--=101010)(1)(10)()(N k kn N N n kn N N n W k x N n x N k W n x k x)/2(N j N eW π-=2、FFT 算法调用格式是 X= fft(x) 或 X=fft(x,N)对前者，若x 的长度是2的整数次幂，则按该长度实现x 的快速变换，否则，实现的是慢速的非2的整数次幂的变换；对后者，N 应为2的整数次幂，若x 的长度小于N ，则补零，若超过N ，则舍弃N 以后的数据。
Ifft 的调用格式与之相同。
（三）实验内容1、题一：若x(n)=cos(n*pi/6)是一个N=12的有限序列，利用MATLAB 计算它的DFT 并画出图形。
源程序： clc; N=12; n=0:N-1; k=0:N-1;xn=cos(n*pi/6); W=exp(-j*2*pi/N); kn=n'*kXk=xn*(W.^kn) stem(n,Xk); xlabel('k'); ylabel('Xk'); grid on ;也可用FFT 算法直接得出结果，程序如下： clc; N=12; n=0:N-1;xn=cos(n*pi/6);Xk=fft(xn,N); stem(n,Xk); xlabel('k'); ylabel('Xk'); grid on ;实验结果：24681012kX k分析实验结果：用DFT 和用FFT 对序列进行运算，最后得到的结果相同。
但用快速傅立叶变换的运算速度可以快很多。
2、题二：一被噪声污染的信号，很难看出它所包含的频率分量，如一个由50Hz 和120Hz 正弦信号构成的信号，受均值随机噪声的干扰，数据采样率为1000Hz ，通过FFT 来分析其信号频率成分，用MA TLAB 实现。
