机柜底座固定架技术方案
机柜底座固定架技术方
案
文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
机柜底座固定架技术方案
一．网络机房铺设有防静电地板，机柜尺寸为800*800及800*600，机柜需固定支架
定位安装。
根据机柜摆饰图设计安装支架，要根据地板表面与地面的高度定制安
装支架。
（1）10楼防静电地板安装高度250MM,有两列机柜安装2组支架。
第1组：总长2.403米，宽度0.8米。
第2组：总长2.806米，宽度0.8米。
(2) 11楼防静电地板安装高度180MM,总长1.2015米，宽度0.8米。
(3)17楼防静电地板安装高度250MM,总长1.2015米，宽度0.8米。
二．机柜框架按照机柜底面尺寸，宽度100槽钢做方形支架，支撑脚用槽钢焊接
脚，脚面上焊接支撑板，框架外侧用3*3角铁焊接防静电地板支撑。
焊接点全部
为满焊，表面打磨光滑，用防锈油漆处理。
三．安装步骤
（1）清理安装位置地面，固定支架安装在地面上，确定安装孔。
如图3-2所示。
（2）固定安装架，如图3-3及3-4所示。
（3）机柜固定在安装架上，如图3-3所示。
（4）机柜安装完毕后，需对防静电地板进行切割开孔，安装保持平整。
从机柜的不同方位摇动机柜，不应感觉到有明显的松动和摇晃。
户外机柜固定方案
户外机柜固定方案概述户外机柜在很多场景中被广泛应用，例如电信基站、监控设备等。
由于户外环境的特殊性，机柜的固定方案需要考虑气候、地理和安全等因素。
本文将介绍一种常见的户外机柜固定方案，并讨论其优缺点。
固定方案螺栓固定螺栓固定是最常见的户外机柜固定方案之一。
这种方案使用螺栓将机柜牢固地固定在地面或墙壁上。
步骤1.选定固定点：选择一个适当的位置来固定机柜。
通常情况下，选取地面或墙壁上的钢筋作为固定点，以确保固定的牢固性。
2.确定螺栓尺寸：根据机柜的尺寸和重量，选择适当的螺栓尺寸。
螺栓的直径和长度应该足够强大以支撑机柜的重量。
3.预打孔：使用电钻和适当的钻头在固定点上预先打孔。
确保钻孔位置准确，并根据螺栓尺寸选择适当的钻头。
4.安装螺栓：将螺栓插入预先打好的孔中，并使用扳手或扭力扳手紧固。
确保螺栓均匀地固定在固定点上，以确保机柜的稳定性。
优点•螺栓固定方案牢固可靠，能够有效防止机柜在自然灾害或恶劣气候条件下的震动和摇晃。
•螺栓固定方案不需要额外的支架或支持结构，只需简单的螺栓和扳手即可实现。
缺点•螺栓固定方案需要提前在固定点上打孔，这可能需要额外的工具和技能。
•当需要更换机柜位置或涉及到工程施工时，螺栓固定方案可能较为麻烦。
地脚螺栓固定地脚螺栓固定是一种广泛用于户外机柜的固定方案。
这种方案通过将机柜的脚部与地面上的地脚螺栓连接起来，以确保机柜的稳定性和牢固性。
步骤1.确定地脚螺栓位置：首先，确定机柜四个脚部与地面上的地脚螺栓连接的位置。
根据机柜的尺寸和重量，确定螺栓的数量和间距。
2.准备地脚螺栓：选择适当尺寸的地脚螺栓，并确保其质量符合标准。
根据螺栓尺寸，选择合适的扳手。
3.安装地脚螺栓：在机柜脚部下方打孔，并将地脚螺栓插入孔中。
使用扳手将地脚螺栓紧固，确保机柜与地面紧密连接。
优点•地脚螺栓固定方案稳定可靠，能够经受住自然灾害和恶劣气候条件的考验。
•地脚螺栓固定方案不需要额外的支撑结构，只需使用地脚螺栓和扳手即可完成。
通信机房地槽、机柜底座和机柜安装工艺工法
通信机房地槽、机柜底座和机柜安装工艺工法1 前言1.1 工艺工法概况通信机房的地槽、机柜底座和机柜安装作为设备安装的一道重要工序，对设备安装的质量和进度有很大的影响。
1.2 工艺原理机房安装条件符合要求后，先进行地槽和机柜底座安装，再进行机柜安装。
2 工艺工法特点工序明了、操作简便，通俗易懂，操作人员易于掌握。
3 适用范围本施工工艺适用于地铁通信机房内地槽、机柜底座及机柜安装施工。
4 主要技术标准4.1《地铁设计规范》（GB50157）。
4.2《城市轨道交通通信工程质量验收规范》（GB50382)5 施工方法5.1校核机房安装条件。
5.2地面划线、预摆底座和地槽，确定安装位置。
5.3 地面打孔螺栓固定底座、地槽。
5.4 底座调平。
5.5 安装固定机柜。
5.6 机柜调平。
6工艺流程及操作要点6.1 施工工艺流程机房地槽、机柜底座、机柜安装流程图见图1。
图1 机房地槽、机柜底座、机柜安装流程图6.2 操作要点6.2.1机柜底座安装1 机房具备安装条件后首先进行机柜底座安装。
2 机柜底座一般用50mm×50mm×5mm角钢进行加工后进行除锈及热镀锌处理。
同类型号的设备可以加工成一个长底座，根据实际情况钻孔。
底座表面必须平整，水平、无扭曲现象。
高度应和防静电地板下面平齐。
3 根据设计图，确定底座的安装孔，然后使用冲击钻进行打孔作业。
4在底座地面之间采用膨胀螺栓进行连接，应安装稳固，和防静电地板贴合紧密，表面水平。
相邻两个底座高度差调整后不大于1mm。
6.2.2 地槽安装1地槽安装应与机柜底座排列位置相对应，地槽设计有直角转弯时，应作45度斜角，并与机柜底座后部平行；地槽安装位置偏差，不应大于50mm；地槽侧边成一条直线，其偏差不大于3mm。
地槽安装时，用50mm×5mm做成的扁钢做成弓形支架，底部应该离开地面50mm。
2从电缆井引入的缆线可能由于弯度较小不能满足缆线的弯曲半径，因此，在地槽安装过程可先在地面安装钢制支架，然后将地槽固定在支架上，将地槽抬高5cm作业。
机柜安装施工方案
机柜安装施工方案一、引言本文档旨在说明机柜安装施工的方案，包括了机柜的选型、安装位置的选择、安装步骤以及相关注意事项等内容。
将按照以下几个方面来详细介绍。
二、机柜选型选择合适的机柜对于机房的管理和运维至关重要，以下几点需要考虑：1.尺寸：根据机房中设备的数量和大小来选择合适的机柜尺寸，确保能容纳所有设备并留有足够的空间供管理。
2.材质：机柜的材质需具备良好的防火防腐性能，同时还需要有足够的承重能力，保证机柜的稳定性和安全性。
3.散热：机柜内设备的正常运行需要良好的散热环境，选购带有散热系统和通风孔的机柜能有效维持设备的温度，提高设备的性能和寿命。
三、安装位置选择选择合适的安装位置对机柜的使用和维护都非常重要，以下几点需注意：1.空间：机柜应放置在宽敞的空间中，以便操作人员维护和管理设备。
机柜前后应留出足够的空间用于接线和散热。
2.温度：机柜不宜与供暖设备过近，以免影响设备的散热效果。
同时，机柜也不宜暴露在阳光直射下，以防止过热造成设备故障。
3.通风：机柜应放置在通风良好的位置，避免设备因缺氧而过热。
若机房内没有足够的通风条件，可以考虑使用风扇或安装通风设备。
四、安装步骤1. 测量和准备工作在安装机柜之前，需进行以下准备工作：•使用测量工具准确测量机柜所需的空间尺寸，确认机柜的安装位置。
•清理安装位置，确保没有杂物和障碍物。
•检查安装位置的电路和网络接口，提前规划好布线方案。
2. 安装机柜按以下步骤安装机柜：•将机柜安装支架固定在地面上，确保支架平整且稳固。
•将机柜置于安装支架上，并用螺丝固定机柜与支架，确保机柜不会晃动。
3. 连接设备安装机柜后，进行以下工作：•根据预先规划好的布线方案，使用合适的线缆将各设备连接到机柜内。
•对每个设备进行标签，方便日后维护和管理。
4. 整理布线整理和标记布线有助于管理和维护工作：•使用合适的缆线管理工具，将布线整理成有序，减少杂乱情况。
•在每个设备和线路上使用合适的标签进行标记，方便辨识和诊断故障。
装配式成品配电箱固定支架施工工法
装配式成品配电箱固定支架施工工法装配式成品配电箱固定支架施工工法一、前言装配式成品配电箱固定支架施工工法是一种用于固定配电箱的施工方法，通过精确的设计和安装工艺，确保配电箱的稳固性和安全性。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及实际工程实例。
二、工法特点装配式成品配电箱固定支架施工工法具有以下特点：1. 快速施工：采用预制的固定支架和模块化设计，减少现场加工和组装时间，加快施工进度。
2. 简化施工工序：通过精确的预制设计，避免了现场焊接和切割等繁琐工序，简化了施工过程。
3. 良好的安全性：采用专业设计和合理布局，确保配电箱固定支架的稳定性和安全性。
4. 可重复使用：支架材料可重复使用，降低了成本，提高了资源利用率。
5. 环保节能：采用装配式施工，减少了施工现场的噪音、粉尘和废弃物排放，符合环保节能要求。
三、适应范围装配式成品配电箱固定支架施工工法适用于各种规模的建筑工程，特别对于配电系统改造、维护和升级工程具有良好的适应性。
四、工艺原理装配式成品配电箱固定支架施工工法基于以下原理：1. 规范设计：根据配电箱和支架的具体要求，进行精确的设计，确保支架的稳定性和安全性。
2. 智能化制造：通过计算机辅助设计和自动化制造技术，提高支架的制造精度和质量。
3. 精确安装：采用精确的安装工艺，确保支架与配电箱的连接紧密、稳固。
4. 统一标准：采用统一的标准和规范，保证施工质量和施工效率。
五、施工工艺装配式成品配电箱固定支架施工工法的施工工艺如下：1. 施工准备：根据设计要求和施工图纸，准备好所需的支架材料和工具设备，清理施工现场。
2. 安装支架：按照工艺要求，将预制好的支架组件安装到指定位置，使用专用工具固定并调整支架水平和垂直。
3. 连接配电箱：将配电箱安装到支架上，使用螺栓或其他连接件固定，并进行必要的调整和验收。
4. 检查验收：对已安装的支架和配电箱进行检查和验收，确保其满足设计要求和施工标准。
濮阳室外机柜安装施工方案
濮阳室外机柜安装施工方案一、施工前准备确认施工地点及环境条件，确保施工场地安全，无障碍物影响施工。
准备好所需工具与材料，包括但不限于电钻、螺丝刀、水平尺、机柜、底座、侧板、顶板、底板、机柜门、锁具、线缆等。
检查所有设备是否完好无损，与设计方案相匹配。
组织施工团队，明确分工，确保每个成员了解施工方案和各自的任务。
二、机柜定位与校准根据设计图纸，确定机柜的安装位置。
使用水平尺和线锤进行校准，确保机柜安装水平且垂直。
标记安装位置，为后续安装做好准备。
三、机柜底座固定将机柜底座放置在预定位置，并使用膨胀螺栓或其他固定件将其牢固固定在地面上。
确保底座平整，不倾斜。
四、侧板、顶板、底板安装将侧板按照标记位置与底座连接，确保接口处平整无缝隙。
安装顶板，确保顶板与侧板紧密连接，整体结构稳固。
安装底板，确保底板与侧板、底座连接牢固。
五、机柜门与锁具安装根据机柜门的设计，将其安装在机柜的适当位置。
安装锁具，确保锁具工作正常，安全可靠。
六、布线和设备整理根据设备布局和线缆需求，合理布置线缆路径。
使用合适的线缆管理工具和固定件，将线缆整齐地固定在机柜内部。
对设备进行整理，确保设备摆放有序，方便后期维护。
七、电源和网络连接根据设备需求，连接电源线和网络线。
检查所有连接是否牢固可靠，无短路或断路现象。
对电源和网络进行测试，确保设备正常工作。
八、设备安装与调试将设备按照设计要求安装在机柜内部，确保设备放置稳固。
对设备进行初步调试，检查各项功能是否正常。
根据实际情况进行必要的调整和优化，确保设备性能和稳定性。
以上就是濮阳室外机柜安装施工方案的全部内容。
在施工过程中，应严格遵守安全操作规程，确保施工质量和人员安全。
同时，要加强对施工现场的管理和监督，确保施工进度和效果符合预期要求。

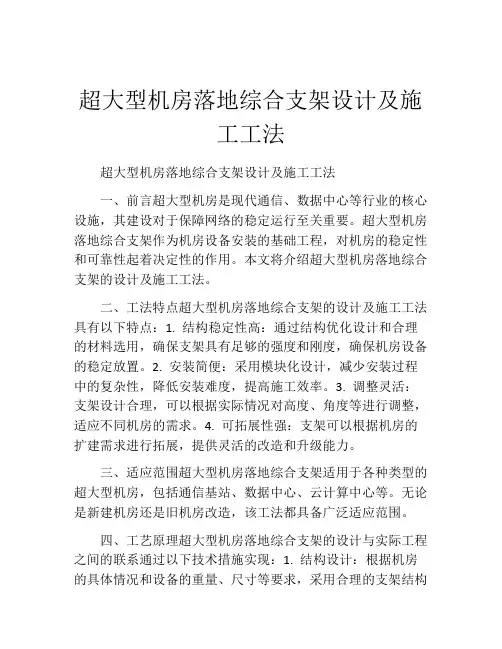

超大型机房落地综合支架设计及施工工法
超大型机房落地综合支架设计及施工工法超大型机房落地综合支架设计及施工工法一、前言超大型机房是现代通信、数据中心等行业的核心设施，其建设对于保障网络的稳定运行至关重要。
超大型机房落地综合支架作为机房设备安装的基础工程，对机房的稳定性和可靠性起着决定性的作用。
本文将介绍超大型机房落地综合支架的设计及施工工法。
二、工法特点超大型机房落地综合支架的设计及施工工法具有以下特点：1. 结构稳定性高：通过结构优化设计和合理的材料选用，确保支架具有足够的强度和刚度，确保机房设备的稳定放置。
2. 安装简便：采用模块化设计，减少安装过程中的复杂性，降低安装难度，提高施工效率。
3. 调整灵活：支架设计合理，可以根据实际情况对高度、角度等进行调整，适应不同机房的需求。
4. 可拓展性强：支架可以根据机房的扩建需求进行拓展，提供灵活的改造和升级能力。
三、适应范围超大型机房落地综合支架适用于各种类型的超大型机房，包括通信基站、数据中心、云计算中心等。
无论是新建机房还是旧机房改造，该工法都具备广泛适应范围。
四、工艺原理超大型机房落地综合支架的设计与实际工程之间的联系通过以下技术措施实现：1. 结构设计：根据机房的具体情况和设备的重量、尺寸等要求，采用合理的支架结构进行设计，满足机房设备安装的要求。
2. 材料选用：选择高强度、耐腐蚀、耐磨损的材料，确保支架的使用寿命和可靠性。
3. 连接方式：采用可靠的连接方式，如螺栓连接、焊接等，确保支架的稳定性和安全性。
实际应用中，根据机房的具体情况和要求，对工艺原理进行灵活应用和调整。
五、施工工艺超大型机房落地综合支架的施工工艺包括以下阶段：1. 布置测量：根据设计要求和施工图纸，确定支架的布置位置和标高，进行相关测量。
2. 基础施工：根据机房的地基情况和设计要求，进行基础的挖掘、浇筑和养护工作。
3. 骨架安装：根据施工图纸和设计要求，安装支架的主体骨架和相关附件，确保稳定性和刚度要求。
4. 调整校正：根据实际情况和设计要求，对支架进行调整和校正，确保支架的垂直度和水平度符合要求。
一体化机柜安装施工方案
一、前言一体化机柜作为一种集成化、智能化、模块化的机房设备，广泛应用于数据中心、通信基站、监控中心等场所。
为确保一体化机柜安装施工的质量和安全性，特制定本方案。
二、施工准备1. 施工图纸：根据设计图纸确定机柜规格、型号、安装位置等。
2. 施工材料：机柜、底座、支架、膨胀螺丝、绝缘板、接地线、防尘网等。
3. 施工工具：电钻、螺丝刀、扳手、水平尺、卷尺等。
4. 施工人员：具备相关经验和技能的施工人员。
三、施工流程1. 施工现场勘查（1）了解施工现场情况，如场地大小、承重能力、电源插座等。
（2）根据施工图纸，确定机柜安装位置，确保满足安装要求。
2. 施工准备（1）将机柜、底座、支架、膨胀螺丝等材料运输至施工现场。
（2）检查材料质量，确保符合设计要求。
3. 机柜安装（1）根据施工图纸，在地面上标记出膨胀螺丝位置。
（2）选用合适钻头，打入膨胀螺丝，深度约50-60mm。
（3）将支架的螺丝孔对准地面膨胀螺丝位，将支架安装在地面上。
（4）将绝缘板铺在底座上表面。
（5）根据机柜尺寸定制底座，底座高度与地板上表面相平。
（6）将底座与地面固定，机柜固定在底座之上。
4. 机柜连排安装（1）拆掉机柜门、接地线和底部防尘网。
（2）将支架的螺丝孔对准地面膨胀螺丝位，将支架安装在地面上。
（3）校正支架位置，紧固。
（4）将连排机柜固定在一起，确保整齐、牢固。
5. 机柜调试（1）检查机柜各部件是否安装正确、牢固。
（2）检查机柜内部电源、接地线是否连接正确。
（3）进行机柜功能测试，确保各项功能正常运行。
四、施工注意事项1. 施工过程中，注意安全，佩戴安全帽、手套等防护用品。
2. 遵循施工规范，确保施工质量。
3. 严格按照设计要求进行施工，不得随意更改。
4. 施工完成后，进行验收，确保机柜安装符合设计要求。
五、结语一体化机柜安装施工是一项系统性工程，需严格按照施工方案进行操作。
本方案旨在为施工人员提供参考，确保一体化机柜安装施工顺利进行。
机柜 施工方案
机柜施工方案机柜的施工方案机柜的施工方案是指在安装机柜时的具体操作步骤和注意事项，以确保机柜的安装质量和稳定性。
下面是一个700字的机柜施工方案。
一、施工前准备工作1.确认机柜的摆放位置，并根据机柜的尺寸和布线要求确定好机柜的安装位置。
2.清理机柜安装位置周围的杂物，确保安全和施工的顺利进行。
3.核对机柜和相关设备的清单，确保所需的设备齐全。
二、机柜的组装1.取出机柜的主体部分，按照说明书的要求进行组装。
2.在组装过程中，注意检查机柜的连接部分是否紧固，确保机柜的整体结构牢固可靠。
三、机柜的固定1.根据机柜的尺寸和安装要求，在机柜底部进行固定，可使用螺栓、膨胀螺丝等固定设备。
2.确保机柜底部与地面接触平稳，并进行水平校正。
四、设备安装1.根据机柜布线图和设备清单，按照规定的布局将设备安装到机柜内。
2.确认设备的安装位置和连接线路的正确性，确保设备之间的空间和插口能正常使用。
五、线缆布线1.根据布线图和设备的连接要求，进行线缆的布线。
2.避免线缆过长或过短，确保线缆的连接端口与设备的接口对应正确。
3.使用合适的固定设备，将线缆整齐地固定在机柜内，避免杂乱。
六、电源接入1.根据电源布线图，将电源线接入机柜安装位置附近的电源插座。
2.检查电源线的接头是否牢固，避免因电源接触不良而造成设备的电力不稳定。
七、机柜的调试和测试1.调整机柜的灯光和开关按钮，确保设备的正常运行。
2.进行设备的网络连接测试和功能测试，确保设备的正常使用。
八、清理和整理1.清理机柜周围的工具和杂物，保持工作场所的整洁。
2.将施工过程中产生的废料和垃圾进行有效的分类和处理。
九、施工结果及验收1.整理施工过程中的记录和资料，制作施工报告。
2.与业主或监理单位进行施工成果的验收。
以上就是机柜的一个施工方案，通过合理的施工步骤和严格的操作要求，能够确保机柜的安装质量和稳定性，保证设备的正常运行。
数据中心服务器机柜、配电柜、气灭钢瓶等柜体固定方法总结
数据中心服务器机柜、配电柜、气灭钢瓶等柜体固定方法总结
一、明支架服务器机柜
1、单个机柜或2台机柜并柜与基础型钢固定可采用以下方式固定：
（1）测量、定位，电钻开孔
（2）机柜四角采用M8六角螺栓四点固定（螺栓长度以现场实际尺寸为准）螺栓固定点位图：
二、成排机柜与基础型钢固定可采用以下方式：
（1）完成机柜并柜
（2）测量、定位，电钻开孔
（3）成排机柜两端采用M8六角螺栓三点固定，中间机柜采用对角固定方式螺栓固定点位图：
三、固定点位不在型钢框架处可采用型钢焊接（见下图）
四、暗支架服务机柜
暗支架服务器机柜固定方式及固定点位同明支架服务器机柜，固定螺栓根据实际情况可采用加长M8六角螺栓固定。
五、配电柜、气灭钢瓶
1、单个配电柜或多台配电柜之间无并柜的配电柜、气灭钢瓶可采用以下固定方式：
（1）测量、定位，电钻开孔
（2）配电柜、气灭钢瓶四角采用M8六角螺栓四点固定
2、成排配电柜且配电柜之间为并柜的与基础型钢固定可采用以下方式：
（1）测量、定位、电钻开孔
（2）成排配电柜两端采用M8六角螺栓三点固定，中间配电柜此基础对角固定，具体方式参考成排服务器机柜固定方式。
机柜底座与顶框设计
机柜底座与顶框设计工业电子设备机柜底座是支承整机全部重量的部件，它的结构对整机的强度i刚度和 稳定性影响极大。
顶框的结构与底座相似，但由于不承重，故其强度和刚度可以赂低些。
民用电子设备往往对机箱的刚度和硬度要求不高，所以对底座和顶框的要求也不甚严格。
如图6—18所示，团6—18(a)为大型工业电子设备机拒底座；图6—18(b)为等离子电视机底座，因6—18(c)为洗衣机底座。
下面介绍设计重型工业产品底座及顶框应考虑的问题。
(1)强度与刚度 底座是机柜框架的基础，Atmel必须具有足够的强度及刚度，一般用钢板弯折的底座，其板 料厚度应不小于2mm。
较重型的机柜最好采用角焊接或铸造底座．顶框一般可用 1．5mm钢板弯制。
(2)稳定性 底座所占的面积不宜小于骨架的核截面，以保持机拒的稳定性能。
时，其重力作用线应仍在底座面积之内，见图6—19。
(3)进出风口 一般机柜都由底座进风，故应在底四周用15—20 mm的垫块垫起，或在底座四周开 通风孔．顶框应考虑出风口，但要防尘。
(4)底座接地螺钉及电源引入线孔 在底座上应没有M8螺孔作为接地用，另有30一60 mm并装有保护圈的孔作为电源 引入线孔，见图6—20。
(5)包装运翰重工业电子设备可在底座上开设M8一M12的院孔，以便通过角钥与包装底座连接， 如图6—21(a)所示。
底座上应有15—20 mm的空高，便于铲运设备时插入底座，或在底座 两溺开有直径大于30M的孔，便于挂吊钩，如图6—2l(b)所示。
在顶框上应考虑安装起吊环，以便于吊装，如图6—2l(c)所示6．2．4 导轨设计1．结构形式分滑动式导轨及滚动式导轨。
导轨一般由固定在机架上的承导件和固定在插搞上的运动件组成，对于多节式导轨还需要设前后两个限位装置，防止运动件或滚动体脱离承导件，如图6—22所示。
2．设计导轨时应考虑的问题(1)刚性导轨都是成对使用的，一班插箱质量均不应超过50t，故应考虑较好的刚性，尤其在受振动情况下的使用(如车载)更为重要。
