隐框铝合金玻璃幕墙材料的质量要求
玻璃幕墙工程质量检验标准
玻璃幕墙工程质量查收标准总则为一致玻璃幕墙工程质量检验的方法，保证玻璃幕墙工程质量，制定本标准。
本标准合用于玻璃幕墙工程资料的现场检验和安装质量的检验。
检验玻璃幕墙工程质量，应同时检查有关项目的质量保证资料。
玻璃幕墙工程质量的检验人员，应经特意培训，使用的仪器、设施应切合检验指标。
玻璃幕墙工程质量的检验除应切合本标准外，尚应切合国家现行有关强迫性标准的规定。
资料现场检验一般规定资料现场的检验，应将同一厂家生产的同一型号、规格、批号的材料作为一个检验批，每批应随机抽取3％且不得少于5件。
检验记录应按本标准附录A的记录表进行。
玻璃幕墙工程中所用的资料除应切合本标准的规定外，尚应切合国家现行的有关产品标准的规定。
铝合金型材玻璃幕墙工程使用的铝合金型材，应进行壁厚、膜厚、硬度和表面质量的检验。
用于横梁、立柱等主要受力杆件的截面受力部位的铝合金型材壁厚实测值不得小于3mm。
壁厚的检验，应采纳分辨率为的游标卡尺或分辨率为的金属测厚仪在杆件同一截面的不一样部位丈量，5个，并取测点不该少于最小值。
铝合金型材膜厚的检验指标，应切合以下规定：1阳极氧化膜最小均匀膜厚不该小于15μm，最小局部膜厚不该小于12μm。
2粉末静电喷涂涂层厚度的均匀值不该小于60μm，其局部厚度不该大于120μm且不该小于40μm。
3电泳涂漆复合膜局部膜厚不该小于21μm。
4氟碳喷涂涂层均匀厚度不该小于30μm，最小局部厚度不该小于25μm。
检验膜厚，应采纳分辨率为的膜厚检测仪检测。
每个杆件在装饰面不一样部位的测点不该少于5个，同一测点应测。
玻璃幕墙工程使用6063T5型材的韦氏硬度值，不得小于8，6063AT5型材的韦氏硬度值，不得小于10。
硬度的检验，应采纳韦氏硬度计丈量型材表面硬度。
型材表面的涂层应消除洁净，测点不该少于3个，并应以起码3点的丈量值，取均匀值，修约至个单位值。
铝合金型材表面质量，应切合以下规定：型材表面应洁净，色彩应均匀。
玻璃幕墙工程质量检验标准
关于发布行业标准《玻璃幕墙工程质量检验标准》的通知建标［2001］261号根据建设部《关于印发(1998年工程建设城建、建工行业标准制订、修订项目计划)的通知》（建标［1998］59号）的要求，由国家建筑工程质量监督检验中心主编的《玻璃幕墙工程质量检验标准》，经审查，批准为行业标准。
该标准编号为JGJ/T 139—2001,自2002年3月1日起施行。
本标准由建设部负责管理和解释,国家建筑工程质量监督检验中心负责具体技术内容的解释,建设部标准定额研究所组织中国建筑工业出版社出版。
中华人民共和国建设部 2001年12月 26日前言根据建设部建标（1998)第59号文的要求，标准编制组在大量、深入的调查研究，认真总结我国开展玻璃幕墙工程检测技术的实践经验，参考有关的国内外标准,并在广泛征求意见的基础上，制定了本标准。
本标准的主要技术内容是：规定了玻璃幕墙工程主要进场材料的检验指标；规定了玻璃幕墙工程防火检验、防雷检验、节点与连接检验、工程安装质量检验的检验指标以及上述各项检验的检验方法和检验设备；提供了幕墙玻璃表面应力、幕墙玻璃色差和幕墙工程淋水项目的现场检验方法.本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院归口管理，授权由主编单位负责具体解释。
本标准主编单位：国家建筑工程质量监督检验中心（地址: 北京市北三环东路30号,邮政编码100013)本标准参加单位:广东省建设工程质量安全监督检验总站、上海市建设工程质量监督总站、河南省建筑工程质量检验中心站、上海东江集团、北京市建设工程质量监督总站、中山盛兴幕墙有限公司、汕头金刚玻璃集团本标准主要起草人员：姜红、王俊、何星华、杨仕超、孙玉明刘宏奎陈建东葛恒岳姜清海夏卫文目次1总则.....................................................................l 2 材料现场检验 (2)2。
玻璃幕墙安装工程质量控制措施
玻璃幕墙安装工程质量控制措施1质量监控要点⑴玻璃幕墙所采用的铝合金、金属材料和配件应符合下列要求：①.金属材料除不锈钢和轻金属材料外，都应进行镀锌防腐蚀处理。
铝合金型材表面阳极氧化膜厚度不应低于AAl5 级。
②.铝合金型材应达到现行国家标准GB 5237《铝合金建筑型材》中规定的高精级，铝合金型材受力的立柱、横梁的壁厚不应小于3mm，与幕墙配合的门框壁厚不小于2mm，窗框壁厚不小于1.2mm，立柱、横梁的相配装饰条或压条壁厚不小于1.0mm。
③.立柱连接芯管及加强立柱强度的芯材宜用不锈钢或铝合金材料，不得使用碳素钢，连接芯管壁厚应大于立柱壁厚。
④.隐框或横向半隐框玻璃幕墙，每个分格块的玻璃下所设金属托条应采用铝合金或不锈钢，其长度不应小于100mm，厚度不应小于2mm，高度不应露出玻璃外表面。
⑤.与铝合金接触的螺栓、金属配件应采用不锈钢或轻金属制品。
自攻螺丝应有防松脱措施，禁止使用镀锌自攻螺丝，不同金属的接触面应采用垫片作隔离处理。
⑵玻璃幕墙使用的玻璃、结构胶、密封材料应符合以下规定：①.幕墙玻璃必须使用安全玻璃，且应进行强度测试。
当采用半钢化玻璃时，必须有相关审批批准手续。
当中空玻璃采用单面安全玻璃时，安全玻璃面应装在室外。
②.须使用幕墙玻璃的建筑工程，应当经过环保评价，规划、建设管理部门审批同意后方可实施。
③.当玻璃幕墙采用热反射镀膜玻璃时。
应采用真空磁控阴极溅射镀膜玻璃或在线热喷涂镀膜玻璃，镀膜不应破损(安装时应将镀膜面朗向室内，非镀膜面朝向室外)。
④.所有幕墙玻璃应进行磨边倒角处理。
⑤.幕墙用结构硅酮密封胶和耐候硅酮密封胶应在有效期内使用，不得相互代用。
⑥.结构胶、密封胶在使用前应与接触材料做相容性试验及性能试验。
⑶幕墙与主体连接，当没有条件采用预埋件连接时，采用其他可靠的连接措施，但必须通过节点强度试验决定其承载力，试验项目及承载力应由设计决定。
预埋件、连接件必须安装牢固，位置正确，焊缝质量符合《建筑钢结构焊接规程》(JGJ 81)的要求，并经防腐处理。

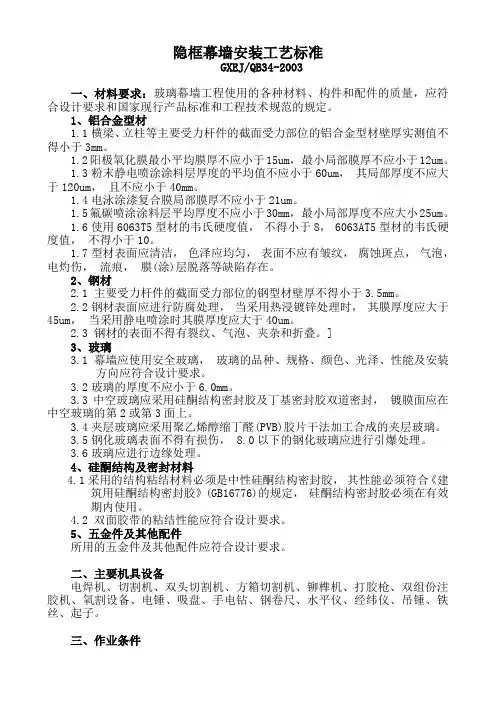

隐框幕墙安装工艺标准
隐框幕墙安装工艺标准GXEJ/QB34-2003一、材料要求：玻璃幕墙工程使用的各种材料、构件和配件的质量，应符合设计要求和国家现行产品标准和工程技术规范的规定。
1、铝合金型材1.1横梁、立柱等主要受力杆件的截面受力部位的铝合金型材壁厚实测值不得小于3mm。
1.2阳极氧化膜最小平均膜厚不应小于15um，最小局部膜厚不应小于12um。
1.3粉末静电喷涂涂料层厚度的平均值不应小于60um，其局部厚度不应大于120um，且不应小于40mm。
1.4电泳涂漆复合膜局部膜厚不应小于21um。
1.5氟碳喷涂涂料层平均厚度不应小于30mm，最小局部厚度不应大小25um。
1.6使用6063T5型材的韦氏硬度值，不得小于8， 6063AT5型材的韦氏硬度值，不得小于10。
1.7型材表面应清洁，色泽应均匀，表面不应有皱纹，腐蚀斑点，气泡，电灼伤，流痕，膜(涂)层脱落等缺陷存在。
2、钢材2.1 主要受力杆件的截面受力部位的钢型材壁厚不得小于3.5mm。
2.2钢材表面应进行防腐处理，当采用热浸镀锌处理时，其膜厚度应大于45um，当采用静电喷涂时其膜厚度应大于40um。
2.3 钢材的表面不得有裂纹、气泡、夹杂和折叠。
]3、玻璃3.1 幕墙应使用安全玻璃，玻璃的品种、规格、颜色、光泽、性能及安装方向应符合设计要求。
3.2玻璃的厚度不应小于6.0mm。
3.3中空玻璃应采用硅酮结构密封胶及丁基密封胶双道密封，镀膜面应在中空玻璃的第2或第3面上。
3.4夹层玻璃应采用聚乙烯醇缩丁醛(PVB)胶片干法加工合成的夹层玻璃。
3.5钢化玻璃表面不得有损伤， 8.0以下的钢化玻璃应进行引爆处理。
3.6玻璃应进行边缘处理。
4、硅酮结构及密封材料4.1采用的结构粘结材料必须是中性硅酮结构密封胶，其性能必须符合《建筑用硅酮结构密封胶》(GB16776)的规定，硅酮结构密封胶必须在有效期内使用。
4.2 双面胶带的粘结性能应符合设计要求。
5、五金件及其他配件所用的五金件及其他配件应符合设计要求。
隐框玻璃幕墙施工技术
隐框玻璃幕墙施工技术隐框玻璃幕墙的组合框料全隐蔽在玻璃内侧，外观为大面积银兰镀膜玻璃，显得气派豪华、美观大方。
其结构构造是在铁合金组成的框格系上固定铁合金玻璃副框，玻璃副框的上框挂在铁合金框格体系上的横梁上，其余三边用铁合金压板固定在竖杆及下横梁上，玻璃用进口中性硅酮结构胶予先粘结在铁合金副框上，玻璃框是之间填塞泡沫棒，用国产中性耐候密封胶密封。
玻璃所承受的水平荷载、玻璃自重、地震作用以及温度应力等，均同粘结用的结构胶传给铁合金框架，再传给建筑物，所以必须从设计、制作、组合、安装等各个环节上采取一系列可行措施，才能保证幕墙长期安全可靠。
(一)材料选用的质量要求铁合金型材、玻璃、硅酮结构胶是隐框玻璃幕墙至关重要的三大基本材料，直接关系到玻璃幕墙的外观效果，使用寿命和安全要求，所以必须严格按国家有关现行规范要求和设计技术要求选购和使用材料。
1、铁合金型材根据设计要求，隐框幕墙铁合金型材选用振升铝材厂生产的150系列隐框幕墙铝型材，主要受力构件壁厚不小于3mm，并需符合现行国家标准《铁合金型材》GB/T5237中规定的高精级，与结构胶相接触的框架铝型材，阳级氧化膜厚度不低于15um。
2、玻璃玻璃主要承受风荷载的承受太阳幅射的热应力，隐框玻璃幕墙采用6mm厚银兰离线镀膜钢化玻璃，其产品质量应符合GB11614《浮法玻璃》，GB9963《钢化玻璃》的规定，镀膜层应牢固均匀，化学稳定性好，厂家必须出具十年镀膜层不被粘掉的保证书，玻璃边缘须作磨边处理。
3、硅酮结构胶和耐候胶胶的选取和使用极为重要，应具有优越的耐候性，粘结性和抗紫外线能力，特别是胶的活动性能，必须长期持久地承受活动的张力，压力和强烈的循环应力。
结构胶必须选用国家已认定并已抽检合格的产品，并需将铝材、玻璃、垫料和接口设计送给国家认可的检测单位作相容试验和粘结性能试验，并提交试验报告证书和产品质量保证书。
本工程所用结构胶为美国道康宁生产的硅酮结构胶，耐候胶为广东白支牌中性酮耐候密封胶。
JGJ139-2001玻璃幕墙工程质量检验标准
中华人民共和国行业标准玻璃幕墙工程质量检验标准Standard for testing ofEngineering quality of glass curtain wallsJGJ/T 139—2001J 139—2001批准部门：中华人民共和国建设部施行日期： 2 0 0 2 年 3 月 1 日1 总则1.0.1为统一玻璃幕墙工程质量检验的方法，保证玻璃幕墙工程质量，制定本标准。
1.0.2本标准适用于玻璃幕墙工程材料的现场检验和安装质量的检验。
1.0.3检验玻璃幕墙工程质量，应同时检查有关项目的质量保证资料。
1.0.4玻璃幕墙工程质量的检验人员，应经专门培训，使用的仪器、设备应符合检验指标。
1.0.5玻璃幕墙工程质量的检验除应符合本标准外，尚应符合国家现行有关强制性标准的规定。
2 材料现场检验2.1 一般规定2.1.1材料现场的检验，应将同一厂家生产的同一型号、规格、批号的材料作为一个检验批，每批应随机抽取3％且不得少于5件。
检验记录应按本标准附录A的记录表进行。
2.1.2玻璃幕墙工程中所用的材料除应符合本标准的规定外，尚应符合国家现行的有关产品标准的规定。
2.2 铝合金型材2.2.1玻璃幕墙工程使用的铝合金型材，应进行壁厚、膜厚、硬度和表面质量的检验。
2.2.2用于横梁、立柱等主要受力杆件的截面受力部位的铝合金型材壁厚实测值不得小于3mm。
2.2.3壁厚的检验，应采用分辨率为0.05 mm的游标卡尺或分辨率为0.1 mm的金属测厚仪在杆件同一截面的不同部位测量，测点不应少于5个，并取最小值。
2.2.4铝合金型材膜厚的检验指标，应符合下列规定：1 阳极氧化膜最小平均膜厚不应小于15 μm，最小局部膜厚不应小于12μm。
2 粉末静电喷涂涂层厚度的平均值不应小于60μm，其局部厚度不应大于120μm且不应小于40μm.3 电泳涂漆复合膜局部膜厚不应小于21μm.4 氟碳喷涂涂层平均厚度不应小于30μm，最小局部厚度不应小于25μm.2.2.5检验膜厚，应采用分辨率为0.5μm的膜厚检测仪检测。
玻璃幕墙工程质量检查办法
（4）安装上部外金属夹扣后，填塞上下边框外部槽口内的泡沫塑料圆条，使安装好的玻璃有临时固定。
一、施工准备
(一）技术准备
1。 技术资料收集
现场土建设计资料收集和土建结构尺寸测量。由于土建施工时可能会有一些变动，实际尺寸不一定都与设计图纸符合。全玻璃幕墙对土建结构相关的尺寸要求较高。所以在设计前必须到现场量测，取得第一手资料数据.然后才能根据业主要求绘制切实可行的幕墙分隔图。对于有大门出入口的部位,还必须与制作自动旋转门、全玻门的单位配合，使玻璃幕墙在门上和门边都有可靠的收口。同时也需满足自动旋转门的安装和维修要求。
（2）安装玻璃幕墙时，应搭建在幕墙的内侧。要便于玻璃吊装斜向伸入时不碰脚手架，又要使站立在脚手架上下各部位的工人都能很方便地能握住手动吸盘，协助吊车使玻璃准确就位。
（3）玻璃安装就位后注胶和清洗阶段，这时需在室外另行搭建一排脚手架，由于全玻璃幕墙连续面积较大，使室外脚手架无法与主体结构拉接，所以要特别注意脚手架的支撑和稳固，可以用地锚、缆绳和用斜撑的支柱拉接。施工中各操作层高度都要铺放脚手板，顶部要有围栏，脚手板要用铁丝固定。在搭建和拆除脚手架时要格外小心，不能从高处向下抛扔钢管和扣件，防止损坏玻璃。
二、吊挂式全玻璃幕墙安装施工
(一)放线定位
放线是玻璃幕墙安装施工中技术难度较大的一项工作，除了要充分掌握设计要求外,还需具备丰富的工作经验。因为有些细部构造处理在设计图纸中并未十分明确交待，而是留给操作人员结合现场情况具体处理,特别是玻璃面积较大,层数较多的高层建筑玻璃幕墙，其放线难度更大一些。
玻璃幕墙用铝型材及密封胶的质量要求
玻璃幕墙用铝型材及密封胶的质量要求1 前言近年来玻璃幕墙建筑在我国迅速崛起，玻璃幕墙具有整体性强、构造轻盈、弹性连接好、抗震性能好、便于施工及维护方便等优点。
当前我国的玻璃幕墙主要有明框、半隐框、隐框及全玻璃幕墙等，玻璃幕墙所用材料主要有铝合金型材和密封胶二部分。
选材要根据当地气候情况，兼顾美观、实用、耐久等因素，现分述如下：2 玻璃幕墙用铝合金型材的质量要求铝合金型材有普通级、高精级和超高精级之分，幕墙用的铝合金型材应采用高精级，应开展表面质量、壁厚、膜厚、硬度等的检验。
2.1表面质量的检验铝合金型材表面质量的检验，应在自然散射光条件下，观察检查，不应使用放大镜，其表面质量应符合以下规定。
2.1.1型材表面应清洁、色泽应均匀。
2.1.2型材表面不应有皱纹、裂纹、起皮、腐蚀斑点、气泡、电灼伤、流痕、发粘以及膜（涂）层脱落等缺陷存在。
2.1.3根据国家标准《铝合金建筑型材》（GB5237-20**）的规定，铝合金型材的表面质量，允许由于模具造成的纵向挤压痕深度及轻微的压坑、碰伤、擦伤和划伤等存在，其中在装饰面应不大于0.06mm，在非装饰面应不大于0.10mm.2.2壁厚的检验玻璃幕墙受力杆件采用的铝合金型材壁厚应按国家标准《铝合金建筑型材》（GB5237-20**）和《玻璃幕墙工程技术规范》（JGJ102-96）的有关规定执行。
检验时，对未安装上墙的铝型材可用游标尺选取不同部位开展测量，对已安装上墙的铝型材可用金属测厚仪开展测量。
2.2.1用于横梁、立柱等主要受力杆件的截面受力部位的铝合金型材壁厚实测值不得小于3 mm.2.2.2壁厚的检验，应采用分辨率为0.05 mm的游标卡尺或分辨率为0.1mm的金属测厚仪在杆件同一截面的不同部位测量，测点不应小于5个，并取最小值。
2.3膜厚的检验铝合金型材的各种膜不仅起装饰，而且更重要的是防止自然界有害因素对铝合金的腐蚀作用，因此，膜厚不宜太薄，但也不能太厚，一方面增加铝合金成本，另一方面膜太厚有可能发生膜与铝合金粘结力降低，使膜层发生空鼓，开裂甚至脱落等现象，铝合金型材膜厚的检验应符合以下规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隐框铝合金玻璃幕墙材料的质量要求
来源：中国论文下载中心[ 06-03-20 16:56:00 ] 作者：佚名编辑：studa9ngns 摘要：隐框铝合金玻璃幕墙材料的质量要求
关键词：玻璃幕墙材料质量要求
1前言
近年来，玻璃幕墙建筑在我国迅速崛起，玻璃幕墙具有整体性强、结构轻、弹性连接、抗震性好、便于施工及维护方便等优点。
当前，我国的玻璃幕墙主要有明框、半隐框、隐框及全玻璃幕墙等。
所谓隐框铝合金玻璃幕墙，是指幕墙的铝合金隐藏于玻璃之后，外观全是玻璃，因其独特的整体镜面效果，受到建筑师的青睐，被大面积运用于多、高层建筑物上。
2材料的选用
隐框铝合金玻璃幕墙所用的主要材料有铝合金型材、玻璃及密封胶3部分，选材要根据当地的气候情况、兼顾美观、实用、耐久等因素，现分述如下。
2.1铝合金型材
铝合金型材主要保证幕墙的力学性能，即强度(承载力)、刚度和稳定性要求，同时又要满足美观及耐久性的要求。
目前，国内可供选择的铝合金型材，采用定型幕墙系列，有120～210号等系列型材供选择，分为竖料、横料、固定件、启闭件、辅助件等几种。
2.1.1铝合金型材的强度要求根据《玻璃幕墙工程技术规范》(JGJ102－96)，铝合金型材强度设计值采用。
2.1.2 铝合金型材的刚度和稳定性要求铝合金型材的刚度和稳定性，指的是铝合金型材形成隐框幕墙工程后，在风荷载作用下，板块组件、启闭件呈现脱落的状态，组件结构胶出现撕裂现象，固定件、辅助件发生拔脱或折断破坏等。
这就要求幕墙及其连接件应有足够的承载力、刚度和相对于主体结构的位移能力，避免在荷载、地震和温度作用下产生破坏、或过大变形和妨碍使用。
高层建筑结构中，在风荷载和地震作用下，楼层层间位移△ν与层高h 之比和结构顶点位移ν与总高度H之比不宜超过的限值。
2.1.3铝合金型材的耐久性要求
这主要考虑铝合金型材阳极氧化膜不仅起装饰作用，而且更重要是防止自然界有害因素对铝合金的腐蚀作用，氧化膜厚度不宜太薄，也不能太厚，太厚一方面增加铝合金阳极氧化成本，另一方有可能发生氧化膜与铝合金粘结力降低，使氧化膜层发生空鼓、开裂甚至脱落现象。
根据《铝合金建筑型材》(GB/T5237－93)检验标准，氧化膜级别厚度应符合规定。
2.2玻璃玻璃的选用，要根据所受的风荷载，室内外冬夏温差变化、立面分格大小及抗震因素，并考虑玻璃的自身性能及功能来选用。
2.2.1玻璃的强度
幕墙玻璃种类很多，生产方法也不一样，但是无论采用何种玻璃，其设计强度都应根据《玻璃幕墙工程技术规范》(JGJ102－96)采用。
2.2.2玻璃的应力
玻璃是一种脆性材料，在外力和温差作用下容易破碎产生事故。
所以，选用玻璃时，应进行以下几方面的应力计算：(1) 自重下的应力；(2)风载下的应力；(3)地震作用下的应力；(4)温度作用下的应力等。
2.2.3 玻璃的外观
玻璃的品种、规格与色彩应与设计相符。
整幅幕墙玻璃的色泽应均匀，不应有析碱、发霉和镀膜脱落等现象。
玻璃载割后必须倒棱、倒角，否则隐框幕墙的4个玻璃边缘显露在外表面，将会影响幕墙的美观整齐。
2.3建筑密封材料
玻璃胶的选取和使用极为关键，应选用有较好的耐候性、抗紫外线和粘结性的产品，尤其是胶的抗变形性能，要能长久地承受拉力与压力交替出现的循环应力。
结构硅酮密封胶是一种建筑结构弹性胶密封材料，是重要的功能性工程材料。
其分为单组份型和双组份型2种。
鉴于这种结构胶在工程上的作用和地位十分重要，这种产品以前主要依靠国外进口，目前国产胶已逐步开发应用。
无论进口还是国产，都应按(建筑用硅酮结构密封胶) (GB16776－1997) 进行各项性能检验，检验合格后才能用于隐框幕墙工程中。
作为结构密封胶应具有2方面功能：(1)优良的密封性能；(2) 与被粘结材料有着优良的拉伸粘结性能。
拉伸强度为哑铃型的，只能反映出功能(1)；拉伸强度为H型的，功能(1)、(2)都能反映出来，所以，只有H型粘结拉伸强度才能满足结构硅酮密封胶的实际需要。
3结论
材料是保证幕墙质量和安全的物质基础。
隐框幕墙中的主要材料：铝合金型材、玻璃及结构密封胶等不是单独起作用的，而常是相互制约，相互保障的。
这些材料大部分国内都能生产，由于生产技术和管理水平的差别，生产厂家不同，质量差别还是较大。
但是，作为幕墙使用的材料都应满足国家或行业标准规定的质量指标要求，不合格材料严禁使用。
