最新感性负载直流电阻测试仪说明书
负载测试仪操作说明
负载测试仪操作说明以下是关于负载测试仪操作说明的文章：负载测试仪操作说明1. 背景介绍负载测试仪是一种用于测试系统在不同负载条件下性能表现的设备。
它可以模拟真实环境中的用户负载，并通过收集数据分析系统的性能指标。
本操作说明将详细介绍负载测试仪的使用步骤和注意事项。
2. 装置准备在开始使用负载测试仪之前，您需要进行以下准备工作：2.1 确认负载测试仪的电源充足并连接适配器。
2.2 将负载测试仪与待测试的系统进行连接，并确保连接稳定可靠。
2.3 检查测试设备之间的通信配置，确保正确设置IP地址和端口号。
3. 负载测试仪的基本操作3.1 启动负载测试仪按下负载测试仪的电源按钮，待设备启动完成后，屏幕将显示主界面。
您可以通过触摸屏或按键来操作设备。
3.2 创建测试场景在主界面中，选择“创建场景”选项。
根据测试需求，设定负载类型、并发用户数、请求频率等参数。
您可以根据实际情况进行自定义设置。
3.3 开始测试在设置好测试场景后，点击“开始测试”按钮。
负载测试仪将开始模拟用户行为，并发送请求至待测试系统。
同时，设备会实时监测系统的性能指标，并记录相关数据。
3.4 监控测试进程在测试过程中，您可以在屏幕上监控各项指标的变化情况，如响应时间、吞吐量等。
此外，负载测试仪还提供图表展示功能，以便更直观地观察系统性能变化。
3.5 结束测试当测试达到预设条件或需手动结束时，点击“停止测试”按钮。
负载测试仪会停止模拟用户行为，并生成测试报告。
4. 注意事项4.1 在进行负载测试前，确保待测试系统已备份重要数据，以防测试过程中引发意外情况。
4.2 避免过高负载对系统造成的潜在影响。
合理设置测试场景的参数，以确保测试过程稳定有效。
4.3 测试过程中请注意监测系统状况，确保系统资源充足，并避免因测试导致系统崩溃或服务中断等问题。
4.4 建议在测试前进行测试计划的制定，包括测试场景的设定和测试指标的选择，以使测试结果更具参考价值。

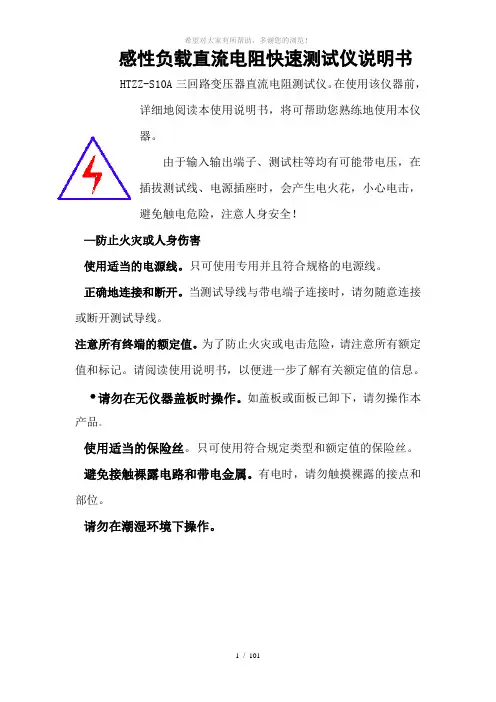

感性负载直流电阻快速测试仪说明书
感性负载直流电阻快速测试仪说明书HTZZ-S10A三回路变压器直流电阻测试仪。
在使用该仪器前，详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
请阅读使用说明书，以便进一步了解有关额定值的信息。
·请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。
目录一、概述 (5)二、性能指标 (6)三、面板说明 (6)四、测试及操作方法 (7)五、注意事项 (11)六、故障分析与排除 (11)七、运输、贮存 (12)八、开箱及检查 (12)九、其它 (12)为了您更好的使用本仪器，在使用之前请您务必仔细阅读使用说明，详细了解其主要性能以及使用方法。
注意：①测量过程中不允许拆卸接线及直接关闭电源。
②对于无载调压变压器，不允许测量过程中切换分接开关。
一、概述本直流电阻快速测试仪（以下简称直阻仪）是变压器直流电阻测量的最新一代产品，是为测量大容量变压器三相绕组直流电阻而优化设计的。
可对变压器的三相绕组直流电阻进行同时测试。
对有载调压变压器可以不需要放电，直接调节分接开关，测量时间是传统单相测量的三分之一，可大大缩短工作时间和劳动强度。
直阻仪采用大屏幕液晶显示器，全中文图形界面，清晰直观，操作非常简单。
直流电阻测试仪操作规程
直流电阻测试仪操作规程
《直流电阻测试仪操作规程》
一、设备准备
1. 确保直流电阻测试仪处于正常工作状态，检查仪器外观、显示屏和连接线是否完好。
2. 确保测试仪的电源线正确接入并接通电源，检查电源指示灯是否亮起。
二、样品准备
1. 确保样品处于放置平稳且无外部干扰的环境下，准备测试夹具并将样品固定于夹具上。
2. 清洁样品表面，确保测试接触点干净无杂质。
三、测试操作
1. 打开直流电阻测试仪电源开关，待仪器启动完成后进入测试界面。
2. 设置测试参数，包括电流大小、测试时间等参数，确保测试参数符合样品要求。
3. 用测试夹具连接测试仪与样品，确保连接牢固且无杂质。
4. 按下测试按钮，开始测试过程。
在测试过程中要保持样品不受外部振动影响，以确保测试结果准确。
四、测试结束
1. 测试完成后，关闭测试仪电源开关，断开连接线，并拔掉电源线。
2. 清洁测试夹具和仪器表面，并将设备放置在指定位置。
五、安全注意事项
1. 操作人员应穿戴静电防护设备，避免因静电造成的影响。
2. 操作人员应严格按照操作规程进行操作，禁止在未经培训的情况下操作测试仪。
3. 在测试过程中，要注意保持周围环境安静，避免外部振动影响测试结果。
通过严格按照《直流电阻测试仪操作规程》进行操作，可以保证测试结果的准确性和可靠性，同时能保障测试人员和设备的安全。
感性负载直流电阻测试仪使用说明书感性负载直流电阻测试仪使用说明【模板】
TPZRC-A感性负载直流电阻测试仪使用说明书扬州拓普电气科技有限公司感性负载直流电阻测试仪使用说明一、产品概述TPZRC-A感性负载直流电阻测试仪，以高速微控制器为核心，采用高速A/D转换器及程控电流源技术，达到了前所未有的测量效果及高度自动化测量功能，具有精度高，测量范围宽，数据稳定，重复性好，抗干扰能力强，保护功能完善，充放电速度快等特点。
该仪器体积小、重量轻、便于携带，是感性负载直流电阻测试的新一代产品。
二、主要功能及特点1、采用高速16位A/D转换器，测量数据稳定，重复性好。
2、自动程控电流源技术，电流源共设1000个电流档位，由内部微控制器根据被测电阻自动控制，从而达到比较宽的测量范围和最佳的测量状态，无须手动切换电流换档。
3、响应速度快，在测量状态可以直接转换分接开关，仪器会自动提示，新的电阻值很快就会显示出来。
4、高度智能化设计，功能设置巧妙先进，可自动判断测试线虚接、断线等故障。
5、保护功能完善，能可靠保护反电势对仪器的冲击，具有自动放电指示功能。
6、可显示测量电流和测量时间。
7、智能化功率管理技术，可有效减轻仪器内部发热。
8、可储存120次测量数据，掉电不丢失。
9、全部汉字菜单及操作提示，直观方便。
三、主要技指标1、主要技术指标见下表：测量范围：1mΩ-2KΩ输出电流：0-10A测量精度：0.2%±2个字2、最高分辨率：1uΩ3、工作电源：AC220V±10%4、环境温度：-10--40℃5、体积：370×245×130mm(10A型)6、重量：7Kg(10A型)四、操作方法本机共设“选择”“确定”“复位”共三个按键。
1、电阻测量：仪器开机或按复位键后，进入初始状态(1)。
此时光标指针指向“电阻”，直接按“确定”键进入状态(2)，显示变化和测量时间，充电完成后自动进入状态(3)，显示电阻值、测量电流和测量时间，此时每一次“确定”键则储存一次测量结果(带打印机的机型同时打印出测量结果)。
NEPRI-6253-20A直流电阻测试仪使用说明书
NEPRI-625320A直流电阻测试仪使用说明书国科电研（武汉）股份有限公司一、概述变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。
可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。
为了满足变压器直流电阻快速测量的需要，我公司研制的NEPRI-6253-20A直流电阻测试仪。
该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。
整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。
仪器测试精度高，操作简便，可实现变压器直阻的快速测量。
二、主要技术指标主要技术指标三、功能特点1、整机由高速单片机控制，自动化程度高，操作简便。
2、仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。
3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。
4、具有声响放电报警，放电指示清晰，减少误操作。
5、智能功率管理技术，仪器总工作在最小功率状态，有效节能，减少发热。
6、七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切换。
7、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅8、仪器配备RS232和USB接口，可和计算机通讯以及U盘存储9、自带面板式微型打印机，可汉化打印测量结果10、仪器可以使用安卓手机或平板，关注微信公众号，下载专用APP，通过专用软件全程控制仪器，测试数据存储上传，方便查阅。
四、面板结构AC220 开关仪器工作电源，交流220V。
接地柱仪器整机接地点，安全保护I+、 I- 输出电流接线柱，I+为输出电流正，I-为输出电流负。
V+、V-电压采样端，V+为电压线正端，V-为电压线负端。
RS232 通用串行接口，可通过计算机控制仪器。

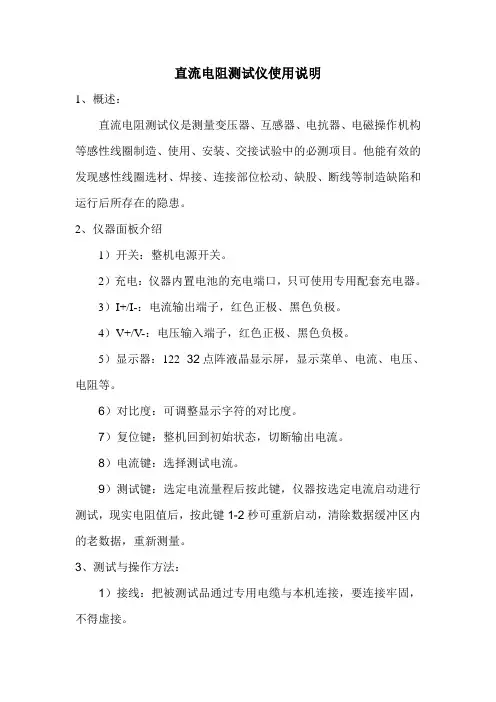

直流电阻测试仪使用说明
直流电阻测试仪使用说明1、概述：直流电阻测试仪是测量变压器、互感器、电抗器、电磁操作机构等感性线圈制造、使用、安装、交接试验中的必测项目。
他能有效的发现感性线圈选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后所存在的隐患。
2、仪器面板介绍1）开关：整机电源开关。
2）充电：仪器内置电池的充电端口，只可使用专用配套充电器。
3）I+/I-：电流输出端子，红色正极、黑色负极。
4）V+/V-：电压输入端子，红色正极、黑色负极。
5）显示器：122×32点阵液晶显示屏，显示菜单、电流、电压、电阻等。
6）对比度：可调整显示字符的对比度。
7）复位键：整机回到初始状态，切断输出电流。
8）电流键：选择测试电流。
9）测试键：选定电流量程后按此键，仪器按选定电流启动进行测试，现实电阻值后，按此键1-2秒可重新启动，清除数据缓冲区内的老数据，重新测量。
3、测试与操作方法：1）接线：把被测试品通过专用电缆与本机连接，要连接牢固，不得虚接。
2）量程选择：打开电源开关，显示屏上会显示“福润德”之后，就可以通过电流键对电流进行选择。
每按一下显示屏会显示相应的电流及量程。
3）测试：当选择好电流后，按下测试键就可以测试，显示屏指示充电电流值同时提示正在充电，当电流稳定后显示屏显示所使用的测试电流，同时提示“正在测试”、提示“连续测试”之后开始闪烁，显示电流之和电阻值，按测试键可重新测量但电流维持不变。
测试时当选用电流较小时，会提示“选大电流”因为电流太小不利于信号稳定，此时应更换电流，让仪器提高输出电流。
测试时当选用电流太大时，因为电阻太大电流充不上去，此时应更换适当电流档，重新测试。
4）测试完毕后，按复位键，仪器电源将于绕组断开，同时放电，音响报警，这时显示屏显示正在充电回到电流选择状态，此时可不必等待放电结束，可选择电流测试键直接测试，放电结束后，可重新接线，进行下次测量或拆下测试线结束测量。
5）当电池电量显示不足时会自动显示“电量不足请充电”，充电时应关闭电源开关，将充电器插入插孔即可充电，指示灯红色表示正在充电、绿色表示充电成功。
直流电阻测试仪使用方法
直流电阻测试仪使用方法一、准备工作1.检查测试仪的电池电量是否充足，以免影响测试结果。
2.选择正确的测试范围。
根据待测电阻的预估值，选择合适的量程，以确保测试结果的精确性。
如果电阻值较小，可以选择较小的量程，如果电阻值较大，则需要选择较大的量程。
二、连接测试仪1.将测试仪的电线或测试夹具连接到待测电路中。
一般情况下，将一根电线连接到电路的一端，而另一根电线则连接到电路的另一端。
如果待测电路中存在连接器，可以直接将测试夹具连接到连接器上。
2.确保连接的稳定和牢固，以防止测试过程中出现松动和接触不良的情况。
三、测试操作1.打开测试仪的电源开关，使其处于工作状态。
2.根据测试仪的使用说明书，设置测试仪的量程和测试模式。
如果测试仪具有多种测试模式，需要选择直流电阻测试模式。
3.调节测试仪的电流值。
根据待测电路的特性和测试要求，逐步调整电流值，直到达到合适的测试条件。
一般情况下，可以选择适中的电流值来进行测试。
4.开始测试。
在设定合适数值后，按下测试按钮开始测试。
测试仪将自动施加电流，并测量电阻值。
5.等待测试结果。
一般情况下，测试仪会在显示屏上显示电阻值。
等待一段时间，直到测试结果稳定后，记录下测试结果。
四、结束测试1.关闭测试仪的电源开关，断开测试仪与待测电路的连接。
2.将测试仪恢复到待机状态，以便下次测试使用。
3.记录测试结果。
将测试结果记录在相关的测试记录表格或文件中，以备日后查阅。
需要注意的是，使用直流电阻测试仪时应遵循以下几点：1.在测试之前，仔细检查测试仪的工作状态和测试条件，以确保测试结果的准确性。
2.在进行一些特殊电路的测试时，需要特别注意测试仪的带宽、保护功能等特性，以保证测试的准确性和安全性。
3.在测试过程中，尽量保持稳定的工作环境，避免强烈的磁场或电磁干扰对测试结果产生影响。
总结起来，使用直流电阻测试仪时需要进行准备工作、连接测试仪、进行测试操作、结束测试并记录结果等步骤。
遵循正确的使用方法和注意事项，可以确保测试的准确性和可靠性。
直流电阻测试仪操作规程(3篇)
第1篇直流电阻测试仪是一种用于测量电阻值的常用仪器。
为了确保测试结果的准确性和操作人员的安全，特制定本操作规程。
二、适用范围本规程适用于所有直流电阻测试仪的操作和使用。
三、操作前的准备工作1. 确认测试仪器的型号和规格，了解仪器的功能和使用方法。
2. 检查仪器外观是否完好，包括电源线、测试线、夹具等。
3. 确认仪器工作环境符合要求，如温度、湿度、电源电压等。
4. 熟悉操作手册，了解仪器的操作步骤和注意事项。
四、操作步骤1. 开启仪器电源，预热5-10分钟。
2. 根据被测电阻的阻值范围，选择合适的测试档位。
3. 将被测电阻连接到测试仪器的相应夹具上，确保接触良好。
4. 将测试仪器的红色夹具连接到测试仪器的“+”端，黑色夹具连接到“-”端。
5. 启动测试，仪器显示屏将显示被测电阻的阻值。
6. 记录测试结果，根据需要可多次测试取平均值。
五、注意事项1. 操作过程中，请勿触摸测试仪器的带电部分，以免发生触电事故。
2. 测试过程中，严禁将被测电阻拆开或短路，以免损坏仪器。
3. 测试完毕后，请将测试仪器的档位调至最大，以防误操作。
4. 测试过程中，如发现异常情况，如显示屏无显示、仪表报警等，应立即停止操作，查找原因并排除故障。
5. 测试完成后，关闭仪器电源，整理测试线、夹具等。
六、安全操作1. 操作人员应熟悉本规程，并在操作过程中严格遵守。
2. 操作人员应佩戴绝缘手套、护目镜等防护用品，确保安全。
3. 操作过程中，如遇紧急情况，应立即切断电源，采取必要的安全措施。
七、维护与保养1. 定期检查仪器外观，确保无损坏。
2. 保持仪器清洁，避免灰尘、油污等进入仪器内部。
3. 定期检查电源线、测试线、夹具等，确保连接良好。
4. 如仪器出现故障，请及时联系专业人员进行维修。
八、结论本规程为直流电阻测试仪的操作规程，操作人员应严格遵守，确保测试结果的准确性和操作人员的安全。
第2篇一、概述直流电阻测试仪是用于测量电气设备或元器件直流电阻值的仪器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
感性负载直流电阻测试仪说明书
目录
一、概述 (2)
二、主要功能及特点 (2)
三、主要技术指标 (3)
四、操作方法 (3)
五、注意事项 (4)
六、售后服务 (4)
ZGY-III型感性负载直流电阻测试仪
一、概述
该直流电阻测试仪，是以高速微控制器为核心，采用高速A/D转换器
及程控电流源技术，达到了前所未有的测量效果及高度自动化测量功能，
具有精度高，测量范围宽，数据稳定，重复性好，抗干扰能力强，保护功
能完善。
充放电速度快等特点。
该仪器。
体积小、重量轻、便于携带，是
变压器直流电阻测试的新一代产品。
二、主要功能及特点
1、采用高速16位A/D转换器，测量数据稳定，重复性好。
2、自动程控电流源技术，电流源共设1000个电流档位，由内部微控制器根据被测电阻自动控制，从而达到比较宽的测量范围和最佳的测量状态，无须手动切换电流换档。
3、响应速度快，在测量状态可以直接转换分接开关，仪器会自动提示，新的电阻值很快就会显示出来。
4、高度智能化设计，功能设置巧妙先进，可自动判断测试线虚接、断线等故障。
5、保护功能完善，能可靠保护反电势对仪器的冲击，具有自动放电指示功能。
6、可显示测量电流和测量时间。
7、智能化功率管理技术，可有效减轻仪器内部发热。
8、可储存120次测量数据，掉电不丢失。
9、全部汉字菜单及操作提示，直观方便。
三、主要技术指标
1、主要技术指标见下表：
测量范围：1mΩ～2kΩ
输出电流：0～10A
测量精度：0.2%±2字
2、最高分辨率：1uΩ
3、工作电源：AC，220V±10%
4、环境温度：-10～40℃
5、体积：370×245×130mm(10A型)
6、重量：7kg(10A型)
四、操作方法
本机共设“选择”“确定”“复位”共三个按键。
1、电阻测量：
仪器开机或按“复位”键后，进入
初始状态(1)。
此时光标指针指向“电阻”，
直接按“确定”键进入状态(2)，显示变化
和测量时间，充电完成后自动进入状态(3)，显示电阻值、测量电流和测量时间，此时按
一次“确定”键，则储存一次测量结果（带
打印机的机型同时打印出测量结果）。
如按“复位”键，则退出电阻测量，进入状态(4)，显示放电电流。
放电结束后，自动回到初始状态(1)，完成一次电阻测量。
2、编号设置：
输入设备编号有助于内存数据的查找，在初始状态(1)，将光标指针指向“设置”按“确定”键进入状态(5)，显示当前设备编号。
再按“确定”键进入状态(6)，提示输入新设备编号，此时按“选择”键，即可使用当前输入位从‘0’
到‘9’，在从‘A ’到‘Z ’循环显示，找到所 要的数字或字母后按“确定”键即输入一位， 再按同样的方法输入下一位，输入完六位后， 回到状态(5)，显示新输入的设备编号。
按“复 位”键回到初始状态(1)。
3、内存操作：
在初始状态(1)，将光标移至“内存”按“确定”键进入状态(7)，显示当前存储器记录总数，此时按“选择”键可进入状态(8)，从最新的记录开始依此显示存储器记录内容，‘NNNNNN ’表示该记录设备编号，‘MM ’表示该设备第MM 个电阻值，在测量过程中，每按一次“确定”键，在存储测量结果时，MM 值加1。
每输入新的设备编号，MM 值从1开始重新累计。
如果同时按“选择”和“确定”两键，将清除存储器全部数据，按“复位”键退出内在操作，返回状态(1)。
存储器最多可存储120次测量结果，超过120次以后，最老的记录将被覆盖。
存储器内容在断电条件下可长期保持不丢失。
五、注意事项
1、每次测试完毕后，等待放电指示结束后，再拆测试线，操作者应注意安全。
2、测量过程中若出现异常情况，请按复位键或关机，若无法恢复正常，请和本厂联系，不得自行拆卸。
六、售后服务
本产品自出售出之日起一年内，若出现质量问题，予以免费保修，终身维护。
