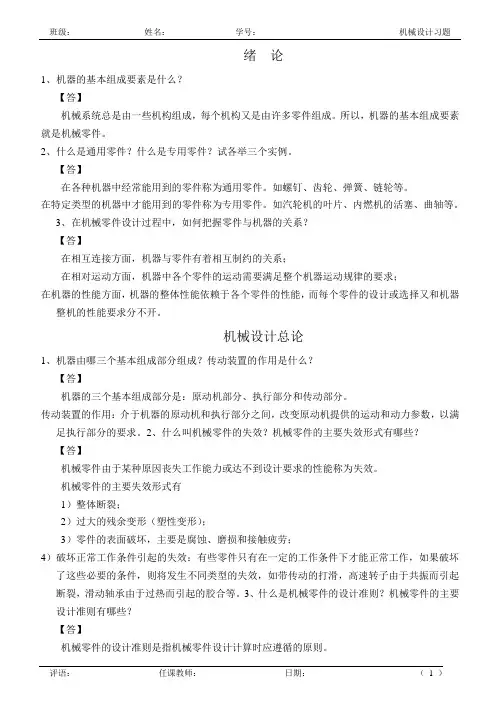

绪论1、机器的基本组成要素是什么？【答】机械系统总是由一些机构组成，每个机构又是由许多零件组成。
所以，机器的基本组成要素就是机械零件。
2、什么是通用零件？什么是专用零件？试各举三个实例。
【答】在各种机器中经常能用到的零件称为通用零件。
如螺钉、齿轮、弹簧、链轮等。
在特定类型的机器中才能用到的零件称为专用零件。
如汽轮机的叶片、内燃机的活塞、曲轴等。
3、在机械零件设计过程中，如何把握零件与机器的关系？【答】在相互连接方面，机器与零件有着相互制约的关系；在相对运动方面，机器中各个零件的运动需要满足整个机器运动规律的要求；在机器的性能方面，机器的整体性能依赖于各个零件的性能，而每个零件的设计或选择又和机器整机的性能要求分不开。
机械设计总论1、机器由哪三个基本组成部分组成？传动装置的作用是什么？【答】机器的三个基本组成部分是：原动机部分、执行部分和传动部分。
传动装置的作用：介于机器的原动机和执行部分之间，改变原动机提供的运动和动力参数，以满足执行部分的要求。
2、什么叫机械零件的失效？机械零件的主要失效形式有哪些？【答】机械零件由于某种原因丧失工作能力或达不到设计要求的性能称为失效。
机械零件的主要失效形式有1）整体断裂；2）过大的残余变形（塑性变形）；3）零件的表面破坏，主要是腐蚀、磨损和接触疲劳；4）破坏正常工作条件引起的失效：有些零件只有在一定的工作条件下才能正常工作，如果破坏了这些必要的条件，则将发生不同类型的失效，如带传动的打滑，高速转子由于共振而引起断裂，滑动轴承由于过热而引起的胶合等。
3、什么是机械零件的设计准则？机械零件的主要设计准则有哪些？【答】机械零件的设计准则是指机械零件设计计算时应遵循的原则。
机械零件的主要设计准则有：强度准则、刚度准则、寿命准则、振动稳定性准则、可靠性准则4、绘出浴盆曲线并简述其含义？【答】浴盆曲线是失效率曲线的形象化称呼，表示了零件或部件的失效率与时间的关系，一般用实验方法求得。
濮良贵《机械设计》(第8版)笔记和课后习题(含考研真题)详解(键、花键、无键连接和销连接)【圣才出品
6.1 复习笔记一、键连接1．键连接概述（1）功能：键是一种标准零件，通常用来实现轴与轮毂之间的周向固定以传递转矩；有的还能实现轴上零件的轴向固定或轴向滑动的导向。
（2）主要类型：平键连接、半圆键连接、楔键连接、切向键连接。
①平键连接键的两侧面是工作面，工作时靠键与键槽侧面的挤压来传递扭矩。
平键具有结构简单、装拆方便、对中性好的优点，但是平键连接不能承受轴向力，不能用于轴向固定。
其按用途可分为普通平键、薄型平键、导向平键和滑键。
a.普通平键按构造分为圆头（A型）、平头（B型）和单圆头（C型）；b.薄型平键与普通平薄的主要区别是键的高度约为普通平键的60～70%。
但薄型平键传递转矩的能力较低，常用于薄壁结构、空心轴及一些径向尺寸受限制的场合；c.导向平键长度较长，需用螺钉固定，为便于装拆，制有起键螺孔；d.滑移距离较大时，所需导向平键过长，制造困难，此时可采用滑键。
②半圆键连接半圆键工作时，靠其侧面来传递转矩。
优点：工艺性较好，装配方便，尤其适用于锥形轴端与轮毂的连接；缺点：轴上键槽较深，对轴的强度削弱较大，故一般只用于轻载静连接中。
楔键的上下两面是工作面，键的上表面和与它相配合的轮毂键槽地面均有1：100的斜度。
工作时，靠键的楔紧作用来传递转矩，同时还可以承受单向的轴向载荷。
由于楔键楔紧后，轴与轮毂的配合易产生偏心和偏斜，因此主要用于毂类零件的定心精度要求不高和低转速的场合。
④切向键连接切向键是由一对斜度为1：100的楔键组成，其工作面是由一对楔键沿斜面拼合后相互平行的两个窄面。
当需要传递双向转矩时，必须用两个切向键，两者之间的夹角为120°～130°。
2．键的选择和键连接强度计算（1）键的选择键的类型应根据键连接的结构特点、使用要求和工作条件来选择；键的横截面尺寸b×h按轴的直径d由标准中选定。
键的长度L一般可由轮毂的长度而定，即键长等于或略短于轮毂长。
（2）平键连接强度计算平键连接（静连接）的主要失效形式工作面被压溃，通常只按工作面上的挤压应力进行条件性强度计算导向平键连接和滑键连接（动连接）的主要失效形式是工作面的过度磨损，通常按工作面上的压力进行条件性强度计算式中，l 为键的工作长度，圆头平键ｌ=L -b ，平头平键l =L ；为键、轴、轮毂三者p σ⎡⎤⎣⎦中最弱材料的许用挤压应力；[p ]为键、轴、轮毂三者中最弱材料的许用压力。
机械设计(第八版)课后习题答案(最新_参考答案)

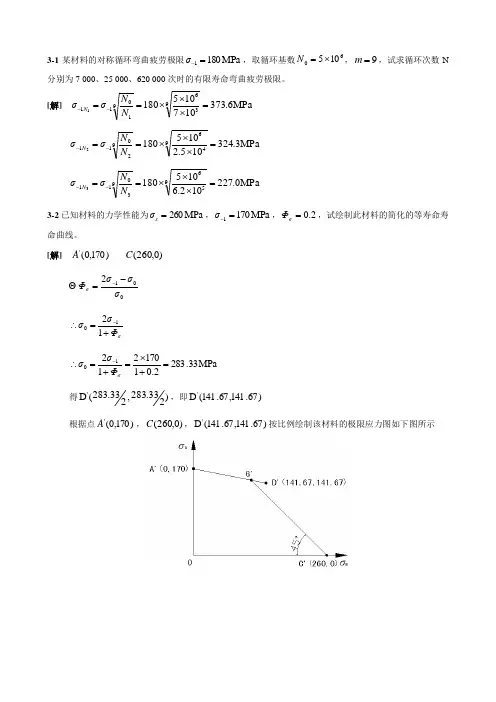

3-1某材料的对称循环弯曲疲劳极限MPa 1801=-σ，取循环基数60105⨯=N ，9=m ，试求循环次数N分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。
