FTC保温材料
FTC自调温相变节能材料
产品说明书一.产品概述FTC 自调温相变节能材料是由热阻型骨架材料和相变材料组成，通过热阻性与热熔性绝热复合增加传热阻,并减少热损失，且具有自调温功能的建筑节能保温材料。
FTC 相变保温材料是在专业工厂生产的干粉状材料,在施工现场按一定比例加水搅拌均匀即可涂抹使用。
该产品在固化干燥过程中形成的多孔、网状结构，应用于建筑围护结构形成的建筑节能系统具有“轻质、高强、保温、抗裂、降噪、不燃、耐久、耐碱、抗菌、防霉、湿呼吸”等性能；在大幅降低传热性能的同时，其物理、化学性能稳定、安全、耐久及施工性能良好。
经国家建设部科技成果鉴定，与会专家一致认为“该产品引进了相变蓄能机理，潜热值较大，通过材料相变，熔化吸热，凝结放热使室内温度相对平衡，达到建筑节能，推广后会有较好的社会和经济效益，该项研究成果对相变蓄能在建筑相关应用领域有技术方面的推进，具有国内先进水平。
”该产品添加的纯相变材料为我集团公司自主研发的核心技术产品，是利用植物临界萃取、真空冷冻析层、蒸馏、皂化等新工艺复合而成，是根据不同温度相变点调节室温的纯天然原创科技新材料。
在冬季当采暖室温高于与环境温度时,室内温度会通过围护结构向外传输,当传到保温层时,相变材料首先会吸收并储存热量，储存热量的同时,也就减缓了热流传递的速度或者延长了热流传递的时间,使主墙体温波变化减小，同时也使室内温度波趋于稳定。
相变蓄能复合材料可以蓄热也可以蓄冷，在夏季隔热中的作用是降低温度波峰,将温度波幅拉大.延缓热量转递的速度或时间.提高建筑围护结构的热惰性和热稳定性，减缓建筑物室内的温度波动。
降低空调或制冷设施的启、停频率和运行时间，并达到降低建筑能耗的目的。
纯相变材料的基本特性：当环境温度与其相变温度有一定差异时，相变材料将通过相变过程吸收或释放热量（即：相变蓄能特性），直接效果是减小了环境及该产品自身的温度波动（即：自调温功能）。
本材料突破传统保温材料单一热阻性能，具有热熔性和热阻性两大绝热性。
ftc保温施工方案
FTC保温施工方案1. 简介FTC（Fiber Temperature Control）保温施工方案是一种常用于建筑和工程领域的保温材料施工方案。
该方案以纤维材料为主要组成部分，结合其他辅助材料和施工工艺，可以有效地提升建筑和工程的保温性能，降低能源消耗，符合环保要求。
2. 材料准备2.1 主要材料•纤维板材：采用高密度纤维板材作为保温材料的主要组成部分；•粘结剂：选用适当粘结剂，确保纤维板材与建筑物表面粘结牢固；•防水材料：用于增加施工后的保温层的防水性能。
2.2 辅助材料•保温螺钉：用于固定保温材料，提高施工的稳定性；•护角条：用于保护建筑物的边角，增加施工后的整体美观度；•密封胶：用于填充保温层与建筑物之间的缝隙，增强施工后的保温效果。
3. 施工步骤3.1 表面处理在开始FTC保温施工前，需要对建筑物表面进行处理，确保表面干净、平整，并清除附着物。
3.2 确定保温层厚度根据建筑物的保温要求和环境温度，确定FTC保温层的厚度。
一般情况下，保温层的厚度在50mm至100mm之间。
3.3 粘结纤维板材将粘结剂均匀地涂布在纤维板材的背面，并将其粘贴到建筑物表面。
在粘贴过程中，确保纤维板材与建筑物表面之间没有明显的空隙，并提前预留施工缝。
3.4 固定保温螺钉和护角条在纤维板材上钻孔，并插入保温螺钉，确保纤维板材与建筑物之间的牢固连接。
同时，在建筑物的边角处安装护角条，以保护建筑物的边角和保温层。
3.5 填充密封胶在保温层与建筑物之间的缝隙处，用密封胶填充，以增强保温效果。
确保密封胶完全填满缝隙，并将表面平整。
3.6 涂覆防水材料在施工完成后，涂覆一层防水材料，以增加保温层的防水性能。
确保防水材料均匀涂覆，并注意施工缝的处理。
4. 施工注意事项•施工过程中，应注意安全，佩戴好个人防护装备；•施工前应对材料进行检查，确保材料符合要求；•施工过程中要严格按照施工步骤进行，确保施工质量；•施工结束后，应及时清理施工现场，确保整洁。
FTC相变保温材料配方
包装及VC膜；
2.保质期2年，须防水防潮，打开包装后须扎口密封，有气味，无毒。
② 粉煤灰 50KG
③ 重钙 50KG
④ 自调温相变节能储能保温材料专用胶粉 2-3KG
⑤ 木质纤维 1-1.5KG
⑥ 聚丙烯短纤维或玻璃纤维 1KG
⑦ 珍珠岩 1m3
⑧相变粉 10-15KG
2.瓷砖下保温施工工艺：在保温层硬化后在其表面抹一层抗裂砂浆，厚度为3mm，再铺设一层钢丝网，用锚固钉将钢丝网固定在主体墙壁上，再抹一层抗裂砂浆， 待其干燥后贴瓷砖。
应用举例
自调温相变节能储能保温材料生产参考配方
① PO42.5 普硅水泥 150KG
适用范围
适合各种砖混结构、框架和剪力墙结构建筑的外墙复合保温及地下室、车库、楼梯走廊等公共设施的防火保温。
施工环境
施工环境温度：5℃～35℃，阳光曝晒下和大风雨天不宜施工。
配料方法
灰料：水＝0.85:1左右（质量比） ，湿砂浆不宜搅拌得过稀。用搅拌器搅拌均匀静置3分钟后，再次搅拌即可使用。
注意事项
配制浆料时只加水，不得添加其它骨料、砂、添加剂等。配好的浆料应在2小时内用完。
施工方法
在清洁干净的墙面上抹第一层保温砂浆时厚度不小于10mm，稍待干燥后即可按要求抹至规定的厚度。抹灰厚度大于30mm时，可分两次抹灰，时间间隔大于12小时。
1.涂料下保温施工工艺：在保温层硬化后在其表面抹一层抗裂砂浆，厚度为2mm。
ftc标准
FTC标准主要分为两类：
1.在保温材料领域，FTC保温材料的密度和抗压强度都有一定的标准。
其密度应不小于
16kg/m³且不大于30kg/m³，抗压强度应不小于0.1MPa且不大于0.3MPa。
FTC保温材料还应具有稳定的保温性能，即使在恶劣的环境条件下也能保持良好的保温效果。
2.在商品标签领域，FTC主要负责美国国产商品（made in U.S.A.）的认定。
对于可标注为
美国国产商品的，必须符合以下标准：产品必须在美国完成最终和最重要的装配过程，构成产品价值的全部或绝大部分是美国产品，如果有外国部件，该外国部件必须是“可忽略的”。
ftc无机轻质保温材料参数

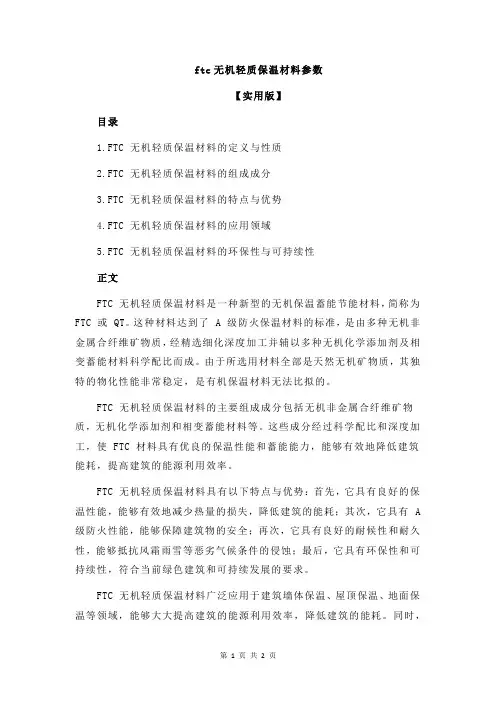

ftc无机轻质保温材料参数
【实用版】
目录
1.FTC 无机轻质保温材料的定义与性质
2.FTC 无机轻质保温材料的组成成分
3.FTC 无机轻质保温材料的特点与优势
4.FTC 无机轻质保温材料的应用领域
5.FTC 无机轻质保温材料的环保性与可持续性
正文
FTC 无机轻质保温材料是一种新型的无机保温蓄能节能材料，简称为FTC 或 QT。
这种材料达到了 A 级防火保温材料的标准，是由多种无机非金属合纤维矿物质，经精选细化深度加工并辅以多种无机化学添加剂及相变蓄能材料科学配比而成。
由于所选用材料全部是天然无机矿物质，其独特的物化性能非常稳定，是有机保温材料无法比拟的。
FTC 无机轻质保温材料的主要组成成分包括无机非金属合纤维矿物质，无机化学添加剂和相变蓄能材料等。
这些成分经过科学配比和深度加工，使 FTC 材料具有优良的保温性能和蓄能能力，能够有效地降低建筑能耗，提高建筑的能源利用效率。
FTC 无机轻质保温材料具有以下特点与优势：首先，它具有良好的保温性能，能够有效地减少热量的损失，降低建筑的能耗；其次，它具有 A 级防火性能，能够保障建筑物的安全；再次，它具有良好的耐候性和耐久性，能够抵抗风霜雨雪等恶劣气候条件的侵蚀；最后，它具有环保性和可持续性，符合当前绿色建筑和可持续发展的要求。
FTC 无机轻质保温材料广泛应用于建筑墙体保温、屋顶保温、地面保温等领域，能够大大提高建筑的能源利用效率，降低建筑的能耗。
同时，
它还应用于工业管道保温、窑炉保温等领域，能够提高工业生产过程的能源利用效率，降低生产成本。
ftc无机轻质保温材料参数
FTC 无机轻质保温材料是一种新型无机保温蓄能节能材料，具有优良的防火、保温、节能性能。
以下是FTC 无机轻质保温材料的一些主要参数：
1. 密度：FTC 无机轻质保温材料的密度通常在200-400 kg/m³之间，较轻质，有利于减轻建筑物的自重。
2. 抗拉强度：FTC 无机轻质保温材料的抗拉强度较高，可以达到0.10MPa 以上，保证了其在施工过程中的稳定性和耐久性。
3. 抗压强度：FTC 无机轻质保温材料的抗压强度也较高，通常在0.50MPa 以上，能够承受一定的压力变形。
4. 导热系数：FTC 无机轻质保温材料的导热系数较低，一般在0.05-0.10W/(m·K) 之间，具有良好的保温效果。
5. 尺寸稳定性：FTC 无机轻质保温材料具有较好的尺寸稳定性，能够适应建筑物在不同温度条件下的热膨胀和收缩。
6. 吸水率：FTC 无机轻质保温材料的吸水率较低，一般在10% 以下，有利于防止建筑物内部的潮湿和渗水。
7. 防火性能：FTC 无机轻质保温材料达到A 级防火保温材料标准，能够在火灾情况下保持稳定，减轻火势蔓延。
8. 环保性能：FTC 无机轻质保温材料采用天然无机矿物质制成，无毒、无污染，符合环保要求。
ftc保温砂浆
FTC保温砂浆保温砂浆是建筑领域中一种常用的保温材料，也是满足建筑物能耗节约需求的重要材料之一。
FTC保温砂浆是一种高性能保温砂浆，具有优异的保温效果和施工性能。
本文将介绍FTC保温砂浆的特点、应用范围以及施工步骤。
特点FTC保温砂浆具有以下几个显著特点：1.保温性能优异：FTC保温砂浆采用优质的保温材料制成，具有良好的导热系数，有效地减少了建筑墙体的热量传导，提高了保温效果。
2.耐高温性能强：FTC保温砂浆具有出色的耐高温性能，能够抵御高温环境下的热辐射和热膨胀，保证建筑物的长期稳定性。
3.施工简便：FTC保温砂浆可以直接在墙面上施工，不需任何粘结剂，简化了施工过程，提高了施工效率。
4.环保健康：FTC保温砂浆采用无毒、无害的材料制成，不会产生有害气体，对人体健康无任何影响，符合环保要求。
应用范围FTC保温砂浆适用于各种建筑物，尤其适用于以下场景：1.外墙保温：FTC保温砂浆可以作为外墙保温层的材料，有效地提高建筑物的保温性能，降低能耗。
2.冷藏库保温：FTC保温砂浆能够承受低温环境，可以用于冷藏库等特殊场所的保温。
3.工业设备保温：FTC保温砂浆可以用于各类工业设备的保温，保护设备并提高设备的工作效率。
4.管道保温：FTC保温砂浆可以用于管道的保温，防止热能的损失，节约能源。
施工步骤FTC保温砂浆的施工步骤如下：步骤一：准备工作检查墙体表面的平整度和湿度，确保墙面符合施工要求。
清除墙面上的灰尘和杂物。
步骤二：刮涂保温砂浆使用刮刀将FTC保温砂浆均匀刮涂在墙面上，厚度和均匀度要符合设计要求。
步骤三：压实和修整使用压光机对刮涂的保温砂浆进行压实，确保其紧密贴合墙面。
待保温砂浆凝固后，使用砂纸修整墙面，使其平整光滑。
步骤四：防护层施工根据需要，在保温砂浆表面涂刷适当的防护层，增加保温砂浆的耐候性和防水性能。
步骤五：检验和验收完成施工后，进行保温砂浆的检验和验收，检查保温层的厚度、平整度和粘结强度等指标是否符合设计要求。
外墙FTC保温材料施工技术
外墙FTC保温材料施工技术摘要：ftc（即自调温相变蓄能节能保温材料）具有独特的自调温功能，完全满足建筑节能65％要求，同时打破了传统保温隔热材料只具有单一热阻性功能，实现了将热阻性和热熔性结合应用于建筑节能重大突破。
它的应用使建筑围护结构的绝热性、蓄热性、湿呼吸性能更加优越。
ftc的广泛应用必将使人类居住条件实现自然化、舒适化、智能化、节能化轻松变为现实，是建筑节能技术的重大创新。
ftc自调温相变节能材料还具有良好的黏结性、隔音性、环保性等优越性能。
下面结合工程实例介绍ftc的施工方法。
关键词：外墙，ftc，施工技术。
一、工程简介河北承朝高速公路收费站，各服务区工程，是2010年承朝高速公路的施工重点，也是高速公路的亮点。
共有6个收费站，2个服务区，总共20多个建筑物，所有建筑物的外墙均采用ftc自调温相变节能保温材料。
承德以北地区冬季严寒，设计要求保温层厚度为40mm，保温施工完毕后进行外墙面砖镶贴。
二、外墙ftc施工方法和操作要点1、施工工艺清理墙面、找平、补墙洞----拉毛-----保温层找平----喷憎水剂----打膨胀钉----铺钢丝网---保温至设计厚度----抹抗裂砂浆----搓出毛面----验收。
2、施工准备2.1、施工前修补墙面孔洞，清除表面灰层、油污、碎屑等。
2.2、做平整度、垂直度处理，墙面误差在大于10mm，用水泥砂浆找平，确保保温厚度均匀。
2.3、按保温厚度要求弹厚度线。
2.4、贴饼、冲筋（用ftc材料，所使用材料符合标准要求）。
2.5、基层表面处理。
①、混凝土结构表面（包括填充结构的水泥梁柱部分以及用水泥浆打底后的表面）抹3-5mm厚的界面处理砂浆（使用1、粉状界面剂，或使用 2、按水泥：中砂：界面剂=1：1：0.8的重量比配制），严禁遗漏，确保与保温第一遍湿粘结。
②、填充墙体的表面清除浮尘，用水喷淋，使之湿润。
3、涂抹保温层：3.1、拌料：按保温材料：水=1：2（重量）搅拌均匀成膏状。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京大型FTC保温材料厂家，经营DT FTC相变保温材料，FTC保温材料是利用植物临界萃取、真空冷冻析层、蒸馏、皂化等新工艺复合而成，是根据不同温度相变点调节室温的纯天然原创科技新材料。
本材料突破传统保温材料单一热阻性能，具有热熔性和热阻性两大绝热性。
通过二元相变原理，相变潜热值大，具有较高蓄热密度，蓄、放热过程近似等温的特点，节能效果明显。
经国家建设部科技成果鉴定，专家一致认为“该产品引进了相变蓄能机理，潜热值较大，通过材料相变，熔化吸热，凝结放热使室内温度相对平衡，达到建筑节能，推广后会有较好的社会和经济效益，该项研究成果对相变蓄能在建筑相关应用领域有技术方面的推进，具有国内先进水平。
一、FTC相变保温材料施工流程外墙为涂料饰面工艺流程及作法1.流程做平整度、垂直度处理→贴饼、冲筋→基层处理→分层涂抹FTC材料至设计厚度→抹底层聚合物砂浆→压玻纤网布（主要预防腻子层开裂）→抹面层聚合物砂浆→刮柔性腻子刷涂料。
2.施工作法1）做平整度垂直度处理；2）贴饼、冲筋；3）基底处理4）抹底层相变保温材料20mm左右;5）分层抹相变保温材料15mm左右直至设计厚度；6）抹底层聚合物抗裂砂浆；7）压玻纤网布；8）抹面层聚合物抗裂砂浆；9）刮柔性腻子刷涂料一、FTC保温材料技术准备1）施工人员、技术人员应认真熟悉图纸、相关国家和地方规范、图集及保温施工工艺。
2）施工前认真查阅施工图纸，在图纸会审的基础上争取将施工中可能碰到的难题在施工前解决。
提前分析确定施工中的难点及需要着重注意的部分，把各节点构造做法绘制成详细节点大样图，做到目标明确，重点突出。
3）施工前工长应对操作人员进行详细的技术交底及安全交底，并做好进场培训。
二、机具准备1）垂直运输机械，水平运输车、搅拌器等。
2）常用抹灰工具及抹灰的专用检测工具、经纬仪及放线工具、水桶、剪子、滚刷、铁锨、扫帚、手锤、錾子、壁纸刀、改锥、电锤、托线板、方尺、靠尺、塞尺、探针、钢尺等。
3）悬挑式钢管脚手架、吊栏。
二、FTC相变保温材料施工条件1.门窗框应安装牢固，并按设计或规范要求将四周门窗口缝塞严嵌实，门窗框应做好保护，然后用1:3水泥砂浆塞严抹平。
2.外墙保温的施工图、设计说明及其他设计文件己完成，施工作业方案已完成。
3.外墙保温施工架子搭设完成并己经验收合格。
4.墙面基层已按要求清理干净，脚手眼、临时孔洞己堵好，窗台、窗套等己补修整齐。
5.外保温施工前根据施工方案己完成作业指导书(即施工技术交底)工作。
6.施工现场环境温度及基层表面温度在施工中及施工后24h内均不得低于5℃，风力应不大于5级，风速不宜大于10m/s，夏季应避免阳光曝晒，严禁雨天施工。
雨季施工时应做好防雨措施。
7.外墙上上人爬梯、水落管管卡、各类预埋件、空调板栏杆等已安装完毕，并预留出外保温层及饰面层厚度。
FTC相变保温材料施工要点1.基层处理1）对基体墙面进行全面检查，对脚手架孔洞采用C20细石砼进行填塞，剔除砌体表面粘接砂浆及杂物。
2）清理混凝土墙面上残留的浮灰、脱模剂、油污等杂物及抹灰空鼓部位等。
3）剔除柱接槎处劈裂的混凝土块、夹杂物、空鼓等，并重新进行修补；窗台挑檐按照2%用水泥砂浆找坡，外墙各种洞口用细石砼填塞密实。
4）对墙体表面平整度、垂直度检查，超差时对突出墙面处进行剔凿打磨，对凹进部位进行找补；以确保整个墙面的平整度、垂直度满足规范要求，阴阳角方正、上下通顺。
5）混凝土结构表面用水泥素浆扫毛，砌体结构部分将表面浮尘清除干净，做5-10mm厚1：3 水泥砂浆找平层后进行保温层施工。
6）外墙保温施工前应提前浇水湿润，确保与保温层粘结良好，不出现空鼓、裂缝现象。
2.配制浆料需设专人专职进行人工搅拌保温浆料。
约按水与材料1：1（重量比）搅拌均匀，成膏状稠度适中，并有一定黏度，保温层浆料应在4h内用完。
3.贴饼、冲筋保温施工前必须先找好方正，用经纬仪将大角控制线放出弹好墨线，保证大角垂直度，墙面横向用水准仪将水平控制线放出弹好墨线，保证水平横向平直。
根据保温设计厚度，在顶部墙面大角处固定钢线，挂垂直。
根据垂直控制通线做垂直方向灰饼，再根据两垂直方向灰饼之间的通线，做墙面保温层厚度灰饼，每灰饼之间的距离（横、竖、斜向）不超过2m。
灰饼可用保温浆料做，门窗口阳角等处按控制线上下做灰饼保证门窗方正及几何尺寸。
4.抹底层DT FTC相变节能材料保温层分次进行，每次抹灰厚度最适宜一般不超过20mm。
每遍施工间隔不可太短应在24小时以上，以保证施工质量。
在墙体湿润的情况下抹底层相变节能材料，完成后，全面检查其垂直度、平整度、阴阳角是否方正、顺直，发现问题及时修补（或返工）处理。
5.抹面层DT FTC相变节能材料面层相变节能材料施工前应对底层保温进行全面检查，无工程质量问题后，再进行面层施工。
1）进行面层相变节能材料抹面施工，厚度在10～15mm之间为宜。
2）所有阳角部位，面层砂浆均应作成尖角，不得做成圆弧。
3）面层砂浆施工应选择施工前后24h没有雨的天气进行，避免雨水冲刷造成返工。
4）施工时应达到贴饼、冲筋的厚度，并用大杠搓平，使墙面平整度达到要求。
6.抹底层聚合物砂浆1）待保温层施工完成3-7天，FTC保温材料干燥后，配置专用聚合物抗裂砂浆。
2）将配置好的聚合物砂浆均匀的涂抹在FTC保温材料面层上，厚度约为2mm7.压入玻纤网格布1）网格布应按工作面的长宽要求裁剪，并应留出搭接宽度。
网格布的裁剪应顺经纬向进行。
2）在门窗等洞口周围网格布翻包，四角均应附加一层网格布加强，整幅网格布应在洞口周边翻包及附加网格布之上。
3）将整幅网格布沿水平方向绷直绷平，注意将网格布内曲的一面朝里，用抹子有中间向上、下两边将网格布抹平，使其紧贴。
网格布水平方向搭接宽度不小于10cm，垂直方向搭接长度不小于8cm，搭接处用聚合物砂浆补充底层砂浆的空缺处，不得使网格布皱褶、空鼓、翘边。
4）在凹凸线角处，应将窄幅网格布埋入底层聚合物砂浆内，将整幅网格布在窄幅网格布之上，搭接宽度8cm。
5）在墙身阴阳角处两侧网格布双向绕角相互搭接，各侧搭接宽度不小于20cm。
8.抹面层聚合物砂浆抹面层聚合物抗裂砂浆，抹面厚度以盖住网格布为准，使聚合物砂浆总厚度为3mm左右。
9. 刮柔性腻子刷涂料上述DT FTC保温工程完毕后上报监理、建设单位，待监理、建设单位验收合格同意后，再进行外墙饰面层施工。
JNX-FTC相变保温砂浆概述JNX-FTC自调温相变蓄能保温防火材料是以玻化微珠颗粒、漂珠、水镁石纤维等为骨料，利用特殊相变材料不同温度相变点的二元相变储能机理，突破了传统保温材料的单一热阻性，兼有热熔和热阻性的双项功能。
本公司选用的相变材料相变潜热值大，具有较高蓄热密度，蓄、放热过程近似等温，节能效果明显，是调节室温的纯天然原创型新材料，从而为建筑节能提供新的可靠途径。
图1：玻化微珠颗粒图2:膨胀珍珠岩玻化微珠颗粒表面封闭、光滑(如图1)。
和膨胀张珍珠岩相比，它吸水率低、强度高、保温隔热效果更好。
膨胀珍珠岩多孔，表面多棱角（如图2），使用时吸水率大、易粉化、搅拌时体积收缩率大。
膨胀珍珠岩砂浆具有后期保温性能减低，保温层易空鼓开裂等缺点，在建筑物的外墙保温、超市的地下室顶板保温和屋面保温上应用时必须要做好憎水处理，否则容易出现工程质量问题。
性能特点1、蓄热节能：利用相变调温机理，通过蓄能介质的相态变化实现对热能储存，改善室内热循环质量。
当环境温度低于一定值时，相变材料由液态凝结为固态，释放热量；当环境温度高于一定值时，相变材料由固态熔化为液态，吸收热量，使室温相对平衡。
相变材料可收集多余热量，适时平稳释放，梯度变化小，有效降低损耗量，室温可趋于稳定。
JNX-FTC自调温相变蓄能保温防火材料当量导热系数为0.03W／（m.K），3.8cm厚JNX-FT C自调温相变蓄能保温防火材料优于5cm厚挤塑板保温性能，达到国家建设部门节能65%的要求。
利用相变调温机理，可使电负荷“削峰平谷”，充分利用低谷电价，降低住户用能成本，减少能源浪费，具有可观的社会效益和经济效益。
2、安全可靠：施工后材料中有机物与主墙基底存在的游离酸反应，形成化合物，渗入主墙微孔隙中，形成共同体，确保干态粘结性，并改善湿态粘结保值率，具有极好粘结性。
另外，保温层与基底整体粘结，随意性好，无空腔，避免负风压撕裂和脱落。
有效克服板材拼接后边肋、阳角外翘变形和面砖脱落等问题。
选用漂珠、水镁石纤维、膨胀玻化微珠颗粒等原材料，其结构中形成数个封闭的憎水性微孔隙空腔结构，作为相变材料载体，可确保相变材料长期实用性。
本材料的硅氧四面体组织结构，干燥成型后在水中浸泡不松散、不回性、不粉化、不变形，可确保其长久的使用寿命。
3、抗裂防潮：料体呈纤维网状结构，拉力强，整体性牢固，有效防止裂缝产生。
它还具有湿呼吸性，可有效防止外墙基底因冷热温差产生的结凝水夏季向外释放，并防止外饰层表面裂缝产生；冬季防止外饰层冰胀产生裂缝。
同时克服因基底潮湿而产生的空鼓、脱落现象。
4、吸声降噪：料体中存在的众多层次的不相贯穿的中空结构，有效减缓小震动源、撞击声波传递，降低噪声分贝数。
在分户隔墙、顶棚、地板等部位使用，具有隔声效果，减少城市噪音对人体的危害。
5、灭菌防毒:相变材料中含有纯天然香萜和香醇物质，具有驱虫、灭菌、除臭作用，同时具有防析碱功能，可提高居住环境卫生要求。
6、绿色环保：相变节能材料经严格检测，系无腐蚀、无污染、无放射、无异味、无任何毒害的环保型产品。
7、防火不燃:相变材料经专项测试为A类不燃级材料，使用范围不受限制，符合各类建筑防火要求。
8、施工简捷：手工抹置，方便快捷，是基底抹灰理想的替代品。
9、经济实用:本公司在生产配方方便投入了大量的人力物力进行了深入了研究，从多个角度来降低生产成本，不断优化产品配方，是市面上性价比最优良的产品之一。
巨能兴业自调温相变节能保温防火材料与几种保温材料的节能性比较：施工工艺施工流程基层处理——胶灰界面层——贴饼冲筋————涂抹FTC保温层——固定钢丝网（每平米6 -8个保温钉，保温钉结构生根3公分）——涂抹抗裂砂浆（没有钢丝网时用抗裂砂浆压入网格布）——面层施工施工准备1. 工具准备：卧式砂浆搅拌机或手提电动搅拌器，手推车，灰斗，水桶，抹子，靠尺板，水平尺等。
2. 施工前修补墙面孔洞，清除表面浮灰、油污、隔离剂、碎屑等杂物，保证施工作业面干净。
3. 按照结构控制线并结合保温层设计厚度弹施工控制线、打点。
墙面误差大约10mm时，用水泥砂浆或FTC相变蓄能材料找平，确保保温厚度均匀。
4. 界面处理：混凝土结构表面用界面砂浆涂抹2-3mm的界面层（包括梁柱和水泥砂浆打底的部分）并拉毛，保证墙面100％拉毛。
浆料配置（1）按照重量比水：干粉料=（1～1.1）：1的比例配比，搅拌时先将水放入搅拌容器中（必须采用350卧式砂浆搅拌机或电动搅拌器搅拌保温材料，严禁采用人工方式或滚筒式搅拌机搅拌），再放入保温材料。
