结构识图——独立基础，条形基础，筏形基础，柱子
结构识图——独立基础，条形基础，筏形基础，柱子前期发表的结构识图——独立基础，条形基础，筏形基础，柱子，并未收录到本专栏，读者反映查找不便，特汇编为一篇文章以成系列第一篇独立基础识图结构工程识图重点分五大部分：①基础、②柱（墙）、③梁、④板、⑤楼梯，其中基础又分为独立基础、桩基础、筏形基础等形式，先讲独立基础，见下图：图1：基础平面图【例1】识读某建筑独立基础平法施工图。
1、首先了解独立基础编号及其代表的形式，见下表：注：设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施，以确保独立基础的坡面浇筑成型、振捣密实。
2、图1为某建筑独立基础平法施工图平面图，从图中可以看出：（1）该建筑基础为普通独立基础，根据选用的符号分析是坡形截面和阶形截面两种形式。
图中普通独立基础有三种编号，分别为DJP01、DJP02、DJP03；阶形截面普通独立基础有一种编号，为DJJ01。
每种编号的基础选择了其中一个进行集中标注和原位标注。
（2）以DJP01为例进行识读。
从标注中可以看出该基础平面尺寸为2500mm×2500mm，竖向尺寸第一阶为300mm，第二阶尺寸为300mm，基础底板总厚度为600mm。
柱子截面尺寸为400mm×400mm。
基础底板双向均配置直径12mm的HRB335级钢筋，分布间距均为150mm。
各轴线编号以及定位轴线间距，图中都已标出。
第二篇条形基础识读1、条形基础。
当建筑物上部结构采用墙承重时，基础沿墙身设置，多做成长条形，这类基础称为条形基础或带形基础，一般用于多层混合结构、自建房等，如图2-1所示。
图2-1 条形基础2、基础的构造组成以条形基础为例，介绍一下基础的构造组成，如图2-2所示图2-2 条形基础的构造组成（1）地基地基是基础下面的土层，承受由基础传递的建筑物的全部荷载。
梁柱板及基础平法标注图解ppt课件
2 25+3 22（-2）/5 25，
36
梁平法标注
Φ10@100/ 200(4) Φ8@100(4) /150(2) 13Φ10@150/200（4） 18Φ12@150（4）/200（2） 6 25 2（-2）/4 2 25+3 22（-3）/5 25 6 25 2/4
33
梁平法标注
Φ10@100/ 200(4) Φ8@100(4) /150(2) 13Φ10@150/200（4） 18Φ12@150（4）/200（2） 2 25+3 22;5 25
34
原位标注——梁支座上部纵筋
• 梁支座上部纵筋，该部位含通长筋在内的所有纵筋：
• 1． “/”分隔——当上部纵筋多于一排时，用斜线 “/”将各排纵筋自上而下分开。
Φ10@100/ 200(4) Φ8@100(4) /150(2)
抗震框架梁
28
集中标注——箍筋
• 当抗震结构中的非框架梁、悬挑梁、井字梁， 及非抗震结构中的各类梁采用不同的箍筋间距 及肢数时，也用斜线“／”将其分隔开来。注 写时，先注写梁支座端部的箍筋（包括箍筋的 箍数、钢筋级别、直径、间距与肢数）， 在 斜线后注写梁跨中部分的箍筋间距及肢数。
37
梁平法标注——例题
标注一样，怎么配置钢筋？
G4Φ10 什么意思？
38
原位标注——梁下部纵筋
• 梁下部纵筋： • 4、当梁的集中标注中已注写了梁上部和下部均为通长筋的纵
筋值是，则不需要在梁的下部重复做原位标注。 • 5、当梁设置竖向加腋时，加腋部位下部斜纵筋应在支座下部
以Y打头注写在括号里。 • 当梁设置水平加腋梁时，水平加腋内上下部斜纵筋应在加腋
柱模板(有独立基础柱子)
基础顶面至
墙上且没柱帽
1.4
标高（m） 底板顶 -5.2 -5.2 -5.2 -5.2 -5.2 -5.2
KZ5 KZ6 KZ7 KZ8 KZ9 合计
DJ4 DJ5
500 400 500 500 500
500 400 600 500 500
-7.7 -7.7 -7.7 -7.7 -7.7
-5.2 -5.2 -5.2 -5.2 -5.2
2
标高（m） 柱实际高度 柱帽高度 基础高度 0.6 0.6 1.3 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.8 1.1 0.6 0.7 1.2
5 2 15
11 4.8 36.6
内柱）
基础顶面至柱帽低（-5.8）） 数量 2 1 总面积(m2) 4.2 1.62
标高（m） 柱实际高度 柱帽高度 基础高度 0.3 0.7 1.5 0.6 0.7 1.2 0.6 0.6 0.6 0.6 0.8 1.1 0.6 0.6 0.8 1.1 0.6 0.7 1.2 0.6 0.7 1.2 0.6 0.6
⑥区域1-5轴交D-J轴(后浇带为界）柱模板用量（含墙内柱） 柱编号 KZ1 KZ2 KZ3 KZ4 KZ5 KZ6 KZ7 KZ8 KZ9 独基类型 DJ2 DJ3 DJ6 备注 长度（m） 平面尺寸（mm） B H 500 500 500 500 400 400 400 300 500 500 400 400 500 600 500 500 500 500 500 500 基础底 -7.7 -7.7 -7.7 -7.7 -7.7 -7.7 -7.7 -7.7 -7.7 -7.7
2 1
4
础顶面至柱帽低（-5.8））(因为已经计算故暂时不计算) 标高（m） 柱实际高度 柱帽高度 基础高度 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 数量 总面积(m2)

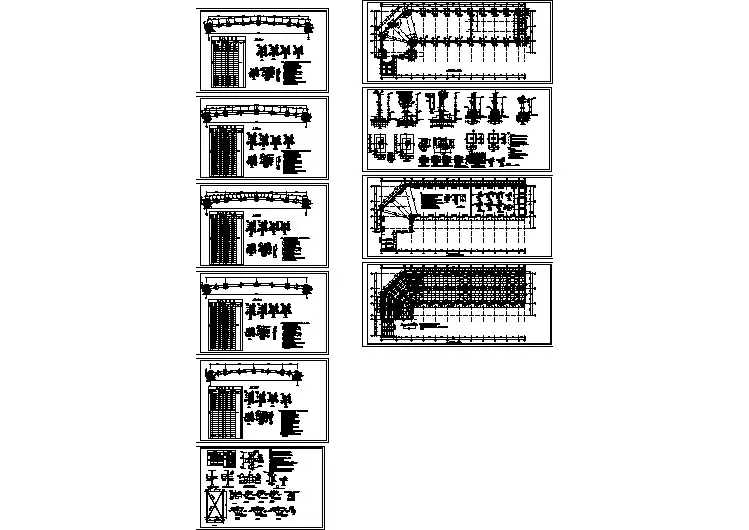

单层混凝土柱门式钢架结构图（共10张CAD图）
独立基础平法识图ppt课件
28
圆形独立基础采用放射状配筋：以Rs打头，
注写方式：径向受力筋/环向受力筋。
12/（23/200169 G101-6）
29
短向钢筋采用两种配筋：先大后小
配置较大的短向钢筋布置在长边中部，布置长度=短
边尺寸
配置较小的短向钢筋布置在长边两端，布置范围=
（长边尺寸-短边尺寸）/2
12/23/2019
12/23/2019
52
独立基础平法识图
四、平面注写——原位标注
阶形截面
12/23/2019
53
独立基础平法识图
四、平面注写——原位标注
坡形截面
12/23/2019
54
独立基础平法识图
四、平面注写——原位标注
坡形截面
12/23/2019
55
22
12/23/2019
23
12/23/2019
24
12/23/2019
25
两向配筋不同，X表示横向钢筋，Y表示纵向钢筋
12/23/2019
26
两向配筋相同，X表示横向钢筋，Y表示纵向钢筋
12/23/2019
27
• 圆形独立基础双向正交配筋：X&Y打头（06G101-6）
12/23/2019
12/23/2019
45
12/23/2019
46
12/23/2019
47
12/23/2019
48
12/23/2019
49
12/23/2019
50
独立基础平法识图
三、平面注写——集中标注（选注项）
4、标高及文字注解
1）
2）
12/23/2019

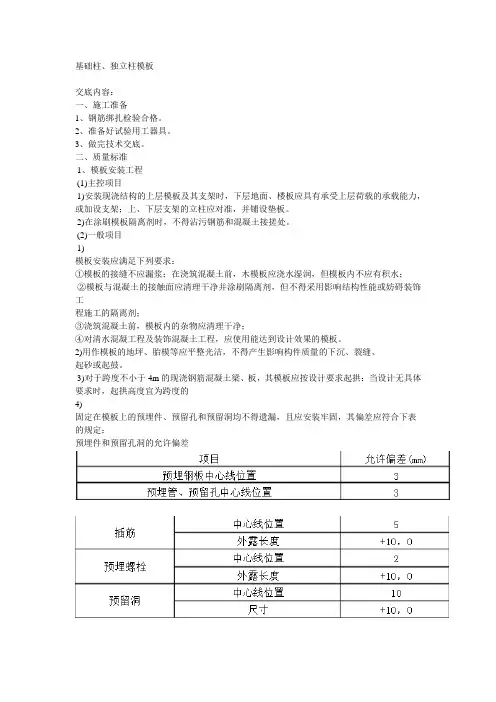

基础柱、独立柱模板
基础柱、独立柱模板交底内容：一、施工准备1、钢筋绑扎检验合格。
2、准备好试验用工器具。
3、做完技术交底。
二、质量标准1、模板安装工程(1)主控项目1)安装现浇结构的上层模板及其支架时，下层地面、楼板应具有承受上层荷载的承载能力，或加设支架；上、下层支架的立柱应对准，并铺设垫板。
2)在涂刷模板隔离剂时，不得沾污钢筋和混凝土接搓处。
(2)一般项目1)模板安装应满足下列要求：①模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；②模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍装饰工程施工的隔离剂；③浇筑混凝土前，模板内的杂物应清理干净；④对清水混凝工程及装饰混凝土工程，应使用能达到设计效果的模板。
2)用作模板的地坪、胎模等应平整光洁，不得产生影响构件质量的下沉、裂缝、起砂或起鼓。
3)对于跨度不小于4m的现浇钢筋混凝土梁、板，其模板应按设计要求起拱：当设计无具体要求时，起拱高度宜为跨度的4)固定在模板上的预埋件、预留孔和预留洞均不得遗漏，且应安装牢固，其偏差应符合下表的规定：预埋件和预留孔洞的允许偏差5)现浇结构模板安装的偏差应符合下表规定：现浇结构模板安装的允许偏差注：检查轴线位置时，应沿纵、横两个方向量测，并取其中的较大值。
2、模板拆除工程 (1)主控项目1)底模及其支架拆除时的混凝土强度应符合设计要求；当设计无具体要求时，混凝土强度应符合下表的规定。
底模拆除时的混凝土强度要求)对后张法预应力混凝土结构构件，侧模宜在预应力张拉前拆除；底模支架的拆除应按施工技术方案执行，当无具体要求时，不应在结构件建立预应力前拆除。
3)后浇带模板的拆除和支顶应按施工技术方案执行。
(2)一般项目1)侧模拆除时的混凝土强度应能保证其表面及棱角不受损伤。
2)模板拆除时，不应对楼层形成冲击荷载。
拆除的模板和支架宜分散堆放并及时清运。
三、操作工艺（一）钢筋绑扎及相关专业施工完成后立即进行模板安装，模板采用木模，利用架子管或木方加固。
柱结构施工图PPT课件
柱结构施工图
纵向受力钢筋 柱内钢筋类型 箍筋
纵向受力钢筋布置：宜沿柱四周对称而均匀布置
– 在柱平面布置图上，分别在同一编号的柱中选 择一个截面标注几何参数代号，
– 在柱表中注写柱号、柱段起止标高、几何尺寸
与纵向配筋的具体数值、箍筋类型号及具体数
值，
当柱仅对轴线
– 配以各种柱截面形状及其箍筋类型图，应编为不同柱
– 多向轴线时，配柱截面对轴线示意关系图。
• 柱截面对轴线关系不同，应单独编号。
精品课件
11
• 例：11G101-1 P10
• (二)截面注写方式：在柱平面布置图的柱截面上， 分别在同一个编号的柱中选择一个截面，直接注1
精品课件
12
精品课件
13
精品课件
14
直径：宜粗不宜细，一般12~32mm
净距： ≥50mm
箍筋设置要求：直径 ≥6mm
精品课件
1
精品课件
2
精品课件
3
箍 筋
受力筋
精品课件
4
返回目录
• 柱分2.类1平及编法号柱规则施工图的表示方法
柱类型 代号 序号
备注
框 架 柱 KZ
xx
框 支 柱 KZZ xx
芯
柱 XZ
xx
梁 上 柱 LZ
xx
剪力墙上柱 QZ
xx
精品课件
5
• 一、柱平法施工图注写方式
