基于51单片机SHT11温湿度传感器检测程序

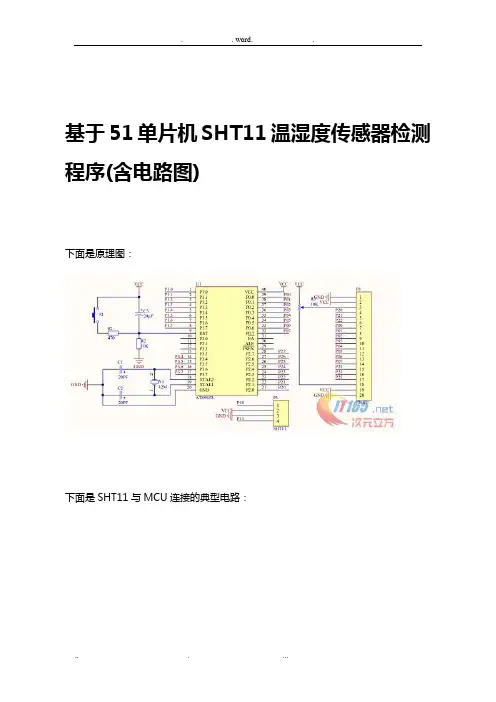

基于51单片机SHT11温湿度传感器检测程序(含电路图)•下面是原理图：下面是SHT11与MCU连接的典型电路：下面是源代码：#include <reg52.h>#include <intrins.h>/******************************************************** 宏定义********************************************************/ #define uint unsigned int#define uchar unsigned char#define noACK 0#define ACK 1#define STATUS_REG_W 0x06#define STATUS_REG_R 0x07#define MEASURE_TEMP 0x03#define MEASURE_HUMI 0x05#define RESET 0x1eenum {TEMP,HUMI};typedef union //定义共用同类型{unsigned int i;float f;} value;/******************************************************** 位定义********************************************************/ sbit lcdrs=P2^0;sbit lcdrw=P2^1;sbit lcden=P2^2;sbit SCK = P1^0;sbit DATA = P1^1;/******************************************************** 变量定义********************************************************/ uchar table2[]="SHT11 温湿度检测";uchar table3[]="温度为：℃";uchar table4[]="湿度为：";uchar table5[]=".";uchar wendu[6];uchar shidu[6];1ms延时函数********************************************************/ void delay(int z){int x,y;for(x=z;x>0;x--)for(y=125;y>0;y--);}/******************************************************** 50us延时函数********************************************************/ void delay_50us(uint t){uint j;for(;t>0;t--)for(j=19;j>0;j--);}/******************************************************** 50ms延时函数********************************************************/ void delay_50ms(uint t){uint j;for(;t>0;t--)for(j=6245;j>0;j--);}/******************************************************** 12864液晶写指令********************************************************/ void write_12864com(uchar com){lcdrs=0;delay_50us(1);P0=com;lcden=1;delay_50us(10);lcden=0;delay_50us(2);}12864液晶写数据********************************************************/ void write_dat(uchar dat){lcdrs=1;lcdrw=0;delay_50us(1);P0=dat;lcden=1;delay_50us(10);lcden=0;delay_50us(2);}/******************************************************** 12864液晶初始化********************************************************/ void init12864lcd(void){delay_50ms(2);write_12864com(0x30);delay_50us(4);write_12864com(0x30);delay_50us(4);write_12864com(0x0f);delay_50us(4);write_12864com(0x01);delay_50us(240);write_12864com(0x06);delay_50us(10);write_12864com(0x0c);delay_50us(10);}/******************************************************** 12864液晶显示函数********************************************************/ void display1(void){uchar i;write_12864com(0x80);for(i=0;i<18;i++){write_dat(table2[i]);delay_50us(1);}}/******************************************************** 12864液晶显示函数********************************************************/ void display2(void){uchar i;write_12864com(0x90);for(i=0;i<18;i++){write_dat(table3[i]);delay_50us(1);}}/******************************************************** 12864液晶显示函数********************************************************/ void display3(void){uchar i;write_12864com(0x88);for(i=0;i<8;i++){write_dat(table4[i]);delay_50us(1);}}/******************************************************** 12864液晶显示函数********************************************************/ void displaywendu(void){uchar i;write_12864com(0x94);for(i=0;i<3;i++){write_dat(wendu[i]);delay_50us(1);}for(i=0;i<1;i++){write_dat(table5[i]);delay_50us(1);}for(i=4;i<5;i++){write_dat(wendu[i]);delay_50us(1);}}/******************************************************** 12864液晶显示函数********************************************************/ void displayshidu(void){uchar i;write_12864com(0x8C);for(i=0;i<3;i++){write_dat(shidu[i]);delay_50us(1);}for(i=0;i<1;i++){write_dat(table5[i]);delay_50us(1);}for(i=4;i<5;i++){write_dat(shidu[i]);delay_50us(1);}}/******************************************************** SHT11写字节程序********************************************************/ char s_write_byte(unsigned char value){unsigned char i,error=0;for (i=0x80;i>0;i>>=1) //高位为1，循环右移{if (i&value) DATA=1; //和要发送的数相与，结果为发送的位 else DATA=0;SCK=1;_nop_();_nop_();_nop_(); //延时3usSCK=0;}DATA=1; //释放数据线SCK=1;error=DATA; //检查应答信号，确认通讯正常_nop_();_nop_();_nop_();SCK=0;DATA=1;return error; //error=1 通讯错误}/********************************************************SHT11读字节程序********************************************************/ char s_read_byte(unsigned char ack){unsigned char i,val=0;DATA=1; //释放数据线for(i=0x80;i>0;i>>=1) //高位为1，循环右移{SCK=1;if(DATA) val=(val|i); //读一位数据线的值SCK=0;}DATA=!ack; //如果是校验，读取完后结束通讯 ； SCK=1;_nop_();_nop_();_nop_(); //延时3usSCK=0;_nop_();_nop_();_nop_();DATA=1; //释放数据线return val;}/********************************************************SHT11启动传输********************************************************/ void s_transstart(void){DATA=1; SCK=0; //准备_nop_();SCK=1;_nop_();DATA=0;_nop_();SCK=0;_nop_();_nop_();_nop_();SCK=1;_nop_();DATA=1;_nop_();SCK=0;}/********************************************************SHT11连接复位********************************************************/void s_connectionreset(void){unsigned char i;DATA=1; SCK=0; //准备for(i=0;i<9;i++) //DATA保持高，SCK时钟触发9次，发送启动传输，通迅即复位{SCK=1;SCK=0;}s_transstart(); //启动传输}/********************************************************SHT11温湿度检测********************************************************/char s_measure(unsigned char *p_value, unsigned char *p_checksum, unsigned charmode){unsigned error=0;unsigned int i;s_transstart(); //启动传输switch(mode) //选择发送命令{case TEMP : error+=s_write_byte(MEASURE_TEMP); break; //测量温度case HUMI : error+=s_write_byte(MEASURE_HUMI); break; //测量湿度default : break;}for (i=0;i<65535;i++) if(DATA==0) break; //等待测量结束if(DATA) error+=1; // 如果长时间数据线没有拉低，说明测量错误*(p_value) =s_read_byte(ACK); //读第一个字节，高字节 (MSB)*(p_value+1)=s_read_byte(ACK); //读第二个字节，低字节 (LSB)*p_checksum =s_read_byte(noACK); //read CRC校验码return error; // error=1 通讯错误}/********************************************************SHT11温湿度值标度变换及温度补偿********************************************************/void calc_sth10(float *p_humidity ,float *p_temperature){const float C1=-4.0; // 12位湿度精度修正公式const float C2=+0.0405; // 12位湿度精度修正公式const float C3=-0.0000028; // 12位湿度精度修正公式const float T1=+0.01; // 14位温度精度 5V条件修正公式const float T2=+0.00008; // 14位温度精度 5V条件修正公式float rh=*p_humidity; // rh: 12位湿度float t=*p_temperature; // t: 14位温度float rh_lin; // rh_lin: 湿度 linear值float rh_true; // rh_true: 湿度 ture值float t_C; // t_C : 温度℃t_C=t*0.01 - 40; //补偿温度rh_lin=C3*rh*rh + C2*rh + C1; //相对湿度非线性补偿rh_true=(t_C-25)*(T1+T2*rh)+rh_lin; //相对湿度对于温度依赖性补偿if(rh_true>100)rh_true=100; //湿度最大修正if(rh_true<0.1)rh_true=0.1; //湿度最小修正*p_temperature=t_C; //返回温度结果*p_humidity=rh_true; //返回湿度结果}/********************************************************主函数********************************************************/void main(void){unsigned int temp,humi;value humi_val,temp_val; //定义两个共同体，一个用于湿度，一个用于温度unsigned char error; //用于检验是否出现错误unsigned char checksum; //CRCinit12864lcd();display1();display2();display3();s_connectionreset(); //启动连接复位while(1){error=0; //初始化error=0，即没有错误error+=s_measure((unsigned char*)&temp_val.i,&checksum,TEMP); //温度测量error+=s_measure((unsigned char*)&humi_val.i,&checksum,HUMI); //湿度测量if(error!=0) s_connectionreset(); ////如果发生错误，系统复位else{humi_val.f=(float)humi_val.i; //转换为浮点数temp_val.f=(float)temp_val.i; //转换为浮点数calc_sth10(&humi_val.f,&temp_val.f); //修正相对湿度及温度temp=temp_val.f*10;humi=humi_val.f*10;wendu[0]=temp/1000+'0'; //温度百位wendu[1]=temp%1000/100+'0'; //温度十位wendu[2]=temp%100/10+'0'; //温度个位wendu[3]=0x2E; //小数点wendu[4]=temp%10+'0'; //温度小数点后第一位displaywendu();shidu[0]=humi/1000+'0'; //湿度百位shidu[1]=humi%1000/100+'0'; //湿度十位shidu[2]=humi%100/10+'0'; //湿度个位shidu[3]=0x2E; //小数点shidu[4]=humi%10+'0'; //湿度小数点后第一位displayshidu();}delay(800); //等待足够长的时间，以现行下一次转换}}相关手册资料及源码下载地址：基于51单片机SHT11温湿度传感器检测程序相关资料。
