说明书电机转子嵌绝缘纸机

目 录

一、设计题目

1.1 设计题目·················································1

1.2 工作原理及工艺动作过程···································1

1.3 原始数据及设计要求·······································1

1.4 设计方案提示·············································1

1.5 设计任务·················································2

二、原动机的选择···········································2

三、机械系统运动方案的拟定与比较

3.1 方案一···················································2

3.2 方案二···················································3

3.3 方案的比较与选定·········································4

四、机构设计与计算

4.1 基础机构设计·············································4

4.1.1 槽轮机构·············································4

4.1.2 连杆机构·············································5

4.1.3 曲柄滑块机构·········································6

4.2 运动循环图···············································6

4.3 机构尺度综合·············································7

4.4 运动分析(包括运动线图)··································7

4.5 动力分析·················································8

4.6 基本机构设计图···········································9

4.7 机构运动简图·············································11

4.8 机构动态静力分析·········································11

4.9 飞轮设计················································12

五、参考资料················································12

六、设计心得················································12

一、设计题目 1.1设计题目 : 电机转子嵌绝缘纸机 1.2工作原理及工艺动作过程

工作原理:

为了提高电机转子空槽内嵌入绝缘纸的生产效率和工作质量,构思一

种高效电机转子嵌绝缘纸机是很有必要的。

工艺动作过程 :

(1)送纸:将一定宽度、卷成一卷的绝缘纸送一定量到位;

(2)切纸:按需要切下一段绝缘纸;

(3)插纸:将插刀对折切下的绝缘纸,插入空槽内;

(4)推纸:将插入槽内的绝缘纸推到要求的位置;

(5)间歇转动电机转子。间歇转动转子使之进入下一工作循环。

1.3 原始数据及设计要求

(1)每分钟嵌纸80次;

(2)电机转子尺寸:直径D=35~50mm,长度L=30~50mm ;

(3)工作台面离地面距离约1100~1200mm ;

(4)机构的结构尽量简单紧凑,工作可靠,噪声较小 。

1.4 设计方案提示

根据绝缘电机嵌绝缘纸机的工艺动作,可分为间歇送入机构,切纸

机构,间歇转动机构。而且这些机构可以采用多种不同的机构形式。故

运用形态学矩阵来加以选型。

执行机构 可采用的机构型式

间歇送纸机构 不完全齿轮 棘轮机构 槽轮机构 曲柄摇杆

切纸机构 凸轮机构 曲柄摇杆

传动机构 不完全齿轮 棘轮机构 槽轮机构 曲柄摇杆

1

1.5 设计任务

(1)按工艺动作要求拟定运动循环图 ;

(2)进行送纸,切纸,插纸,推纸,转子分度五个执行机构的选型 ;

(3)机械运动方案的评定和选择 ; (4)按选定的电动机和执行机构的运动参数拟定机械传动方案 ;

(5)画出机械运动方案简图 ;

(6)对传动机构和执行机构进行运动尺寸计算 。

二、原动机的选择

机械系统通常由原动机、传动装置、工作机和控制操纵部件及其他辅助零部件组成。工作机是机械系统中的执行部分,原动机是机械系统中的驱动部分,传动装置则是把原动机和工作机有机联系起来,实现能量传递和运动形式转换不可缺少的部分。

由于YZ、YZR系列起重及冶金用三相异步电动机具有较高的机械强度及过载能力,能承受经常的机械冲击及振动,转动惯量小,过载能力大,适用于经常快速起动及逆转、电气及机械制动的场合,还适用于有过负荷、有显着振动和冲击的设备,所以我们选择YZ、YZR系列起重及冶金用三相异步电动机做为原动机。

三、机械系统运动方案的拟定与比较

3.1 方案一

电机转子嵌绝缘纸机的工作目的是将绝缘纸镶嵌入电子转子中,使电机的转子和定子之间有了绝缘纸作用而避免工作时造成损坏。设计此机械的目的在于实现转子上下料、绝缘纸进料、成型裁切、插纸入槽、转换槽位等工作均由设备自动完成。

2

3.2 方案二

在该方案中,如图所示,采用不完全齿轮实现其间歇运动,由电动机带动其不完全齿轮转动,切刀、插刀机构采用曲柄滑块机构推动刀具运动。

整体三维图

3

槽轮带动辊轴完成间歇送料,锥齿和杆件传动带动各轴转动完成切纸和压纸的过程,槽轮间歇机构带动电机转子转动,完成一个工作循环。

3.3 方案的比较与选定

采用主要机构 机构的优点 机构的缺点

方案一 槽轮机构 槽轮机构具有机构简单、制造容易、工作可靠和机械效率高等特点。与棘轮机构相比,冲击和噪声较小; 槽轮机构在工作时,槽轮的角速度不是常数,在转位开始与终止时,均存在角加速度,从而产生冲击,并且它随转速的增加及槽轮槽数的减小而加剧,故一般不宜用于高速场合,可以适用于低速机构;

方案二 槽轮机构

曲柄滑块机构 槽轮机构具有机构简单、制造容易、工作可靠和机械效率高等特点。与棘轮机构相比,冲击和噪声较小;曲柄滑块具有急回特性,可节约工作时间,提高效率。 槽轮机构一般不宜用于高速场合,曲柄滑块杆件占用空间较大;

综合两种方案的优缺点,最终选择方案二。

四、机构设计与计算

4.1 基础机构的设计

间歇机构采取槽轮机构。槽轮的转速n=[(120/60)×60o÷360o]×60=20r/min(槽数z =6),带销的圆盘的转速n’=4×n=80r/min。

为很好的满足此机构的要求,我们选取Y160M2-8型电动机,转速n=720r/min,功率p=5.5kw,功率因数cosθ=0.74。

为使槽轮转速达到要求,须进行减速设计,所以通过两次齿轮外啮合,即:

i14=(Z2*Z3)/(Z1*Z2’)=n1/n4=720/120=6

4

∴只需满足:(Z2*Z3)/(Z1*Z2)=6

定Z1=20,m=3;则Z2=60,m=3;i12=Z2/Z1=60/20=3

∴n2=720/3=240(r/min)

定Z2’=18,m=6,则Z3=36,m=6;i23=Z3/Z2’=36/18=2

∴n3=240/2=120(r/min)

∴槽轮转速n=n3/6=120/6=20(r/min)

∵在一个循环中,槽轮进程的时间t=0.125s

∴进料长度L=R*0.125*0.5*2*Π(其中,R为导辊半径)

∴R=L/(0.125*0.5*2*Π)

∴Rmax=Lmax/(0.125*0.5*2*Π)

=0.048/(0.125*0.5*2*Π)

=122.23mm Rmin=Lmin/(0.125*0.5*2*Π)

=0.012/(0.125*0.5*2*Π)

=30.56mm

4.1.2曲柄滑块机构1、曲柄滑块机构2(莫烨诚、柯双焱设计)(如下图)

5

4.1.3曲柄滑块机构3(如下图)

曲柄滑块机构1动态仿真图 曲柄滑块机构2动态仿真图

曲柄滑块机构3动态仿真图

4.2 运动循环图

送 纸

切 纸

插 纸

推 纸 0? 90? 180?

270? 360?

6

4.3 机构尺度综合(如下图)

4.4 运动分析及动力分析(如下图)

曲柄滑块1位移曲线 曲柄滑块1速度曲线

曲柄滑块1加速度曲线 曲柄滑块2位移曲线

7

曲柄滑块3位移曲线 曲柄滑块3速度曲线

8

曲柄滑块3加速度曲线

4.6 基本机构设计图

槽轮机构

9

推纸机构

送、切、推纸机构

10

4.7 机构运动简图(同下)

4.8 机构动态静力分析

曲柄滑块机构

11

对各杆件及滑块进行受力分析有:

根据牛顿第二定律有:

① F41 + m1g + F21 = J1a1

② F12 + m2g + F32 = J2 a2

③ Fr + Fn + F23 + m3g = J3a3

根据前面的已知量可大致估算出连杆的质量为0.7kg,滑块(实为刀具)的质量为1.2kg。

其他机构可以类比此方法估算出相应参数,此处不再重复。

合集下载

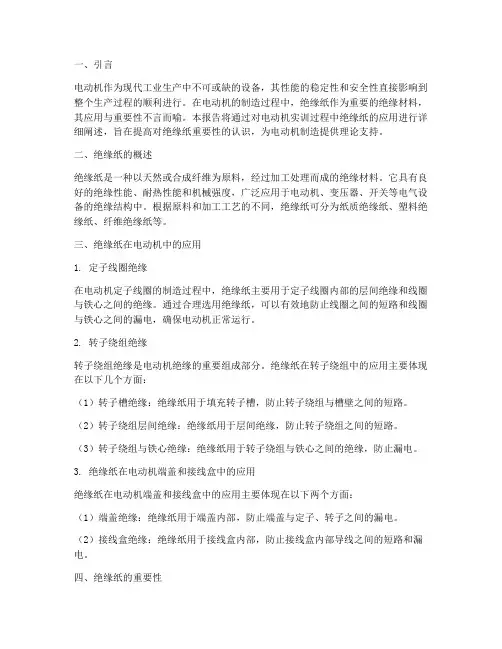

电动机实训报告绝缘纸

电动机实训报告绝缘纸

一、引言

电动机作为现代工业生产中不可或缺的设备,其性能的稳定性和安全性直接影响到整个生产过程的顺利进行。在电动机的制造过程中,绝缘纸作为重要的绝缘材料,其应用与重要性不言而喻。本报告将通过对电动机实训过程中绝缘纸的应用进行详细阐述,旨在提高对绝缘纸重要性的认识,为电动机制造提供理论支持。

二、绝缘纸的概述

绝缘纸是一种以天然或合成纤维为原料,经过加工处理而成的绝缘材料。它具有良好的绝缘性能、耐热性能和机械强度,广泛应用于电动机、变压器、开关等电气设备的绝缘结构中。根据原料和加工工艺的不同,绝缘纸可分为纸质绝缘纸、塑料绝缘纸、纤维绝缘纸等。

三、绝缘纸在电动机中的应用

1. 定子线圈绝缘

在电动机定子线圈的制造过程中,绝缘纸主要用于定子线圈内部的层间绝缘和线圈与铁心之间的绝缘。通过合理选用绝缘纸,可以有效地防止线圈之间的短路和线圈与铁心之间的漏电,确保电动机正常运行。

2. 转子绕组绝缘

转子绕组绝缘是电动机绝缘的重要组成部分。绝缘纸在转子绕组中的应用主要体现在以下几个方面:

(1)转子槽绝缘:绝缘纸用于填充转子槽,防止转子绕组与槽壁之间的短路。

(2)转子绕组层间绝缘:绝缘纸用于层间绝缘,防止转子绕组之间的短路。

(3)转子绕组与铁心绝缘:绝缘纸用于转子绕组与铁心之间的绝缘,防止漏电。

3. 绝缘纸在电动机端盖和接线盒中的应用

绝缘纸在电动机端盖和接线盒中的应用主要体现在以下两个方面:

(1)端盖绝缘:绝缘纸用于端盖内部,防止端盖与定子、转子之间的漏电。

(2)接线盒绝缘:绝缘纸用于接线盒内部,防止接线盒内部导线之间的短路和漏电。

四、绝缘纸的重要性 1. 提高电动机绝缘性能

绝缘纸的应用可以有效地提高电动机的绝缘性能,降低漏电和短路的风险,确保电动机的稳定运行。

2. 延长电动机使用寿命

良好的绝缘性能可以减少电动机内部的损耗,降低故障率,从而延长电动机的使用寿命。

3. 提高电动机安全性

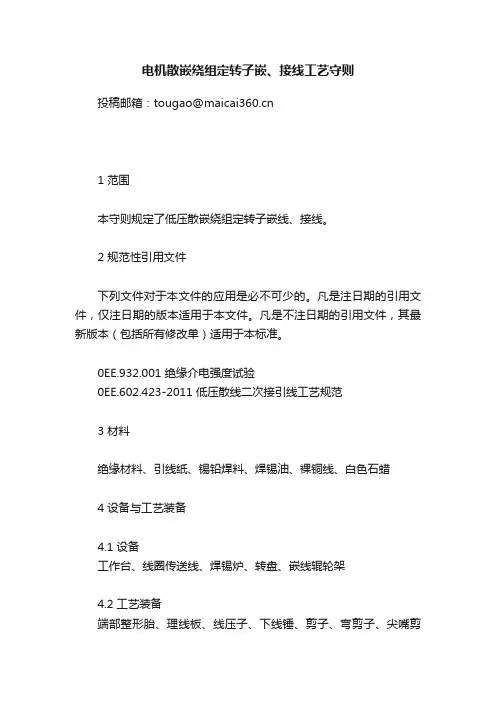

电机散嵌绕组定转子嵌、接线工艺守则

电机散嵌绕组定转子嵌、接线工艺守则

电机散嵌绕组定转子嵌、接线工艺守则

投稿邮箱:*******************

1 范围

本守则规定了低压散嵌绕组定转子嵌线、接线。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有修改单)适用于本标准。

0EE.932.001 绝缘介电强度试验

0EE.602.423-2011 低压散线二次接引线工艺规范

3 材料

绝缘材料、引线纸、锡铅焊料、焊锡油、裸铜线、白色石蜡

4 设备与工艺装备

4.1 设备

工作台、线圈传送线、焊锡炉、转盘、嵌线辊轮架

4.2 工艺装备

端部整形胎、理线板、线压子、下线锤、剪子、弯剪子、尖嘴剪子、扁嘴钳子、钢板尺、垫板等。

5 工艺准备

5.1 嵌线前认真检查铁心,槽内不应有毛刺及污物。

5.2 检查线圈与铁芯是否与图纸规定的规格相一致。明确节距,端部尺寸,整理线圈外形。

6 定子绕组的嵌装工艺过程

6.1 单层链式绕组的嵌装

以24槽4P电机绕组,q=2,y=1~6例,其嵌装工艺如下:

6.1.1 绝缘材料、线圈、嵌线工具等准备就绪后,根据图样确定第一槽位置后,进行正式嵌线。

6.1.2 装好槽绝缘,槽口需放好引接纸,防止槽棱角刮伤导线绝缘,以使线圈易于嵌入槽内。

6.1.3 先嵌第一相第一支线圈的下层边(带有引出线的一边),把线圈的扎线推向两端部,把导线理好捻成一扁片,用手拿着导线对准张开的引线纸一根一根地嵌入槽内,同时用刮线板进行梳理,避免出现“死交叉”现象。取出引线纸,顺着槽的方向用手将线圈轻轻地来回拉动几次,并使导线在两端伸出槽口的长度相等。用剪刀剪去扎线,用线压子把槽绝缘压紧,插入槽楔,封住槽口。上层边暂不嵌。

6.1.4 空一个槽,接着6.1.3的方法嵌第二相第一支线圈的下层边,上层边也暂不嵌。

6.1.5 空一个槽,按照上述方法嵌第三相第一支线圈的下层边。上层边嵌入第一相第一支线圈的下层边所占槽的前一个槽内。折叠槽绝缘,插入槽楔、封好槽。若要求“包尖子”,按图纸要求包好线圈端部。并垫好相间绝缘(相间绝缘要垫靠,与槽绝缘相接)。

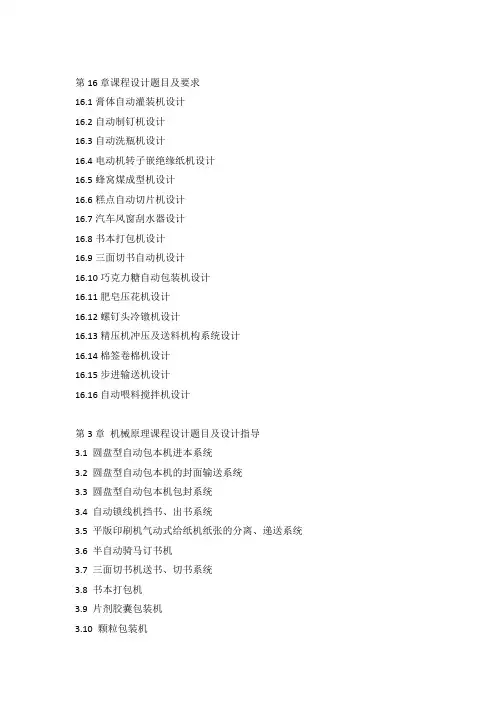

机械原理课程设计参考题目

机械原理课程设计参考题目

第16章课程设计题目及要求

16.1膏体自动灌装机设计

16.2自动制钉机设计

16.3自动洗瓶机设计

16.4电动机转子嵌绝缘纸机设计

16.5蜂窝煤成型机设计

16.6糕点自动切片机设计

16.7汽车风窗刮水器设计

16.8书本打包机设计

16.9三面切书自动机设计

16.10巧克力糖自动包装机设计

16.11肥皂压花机设计

16.12螺钉头冷镦机设计

16.13精压机冲压及送料机构系统设计

16.14棉签卷棉机设计

16.15步进输送机设计

16.16自动喂料搅拌机设计

第3章 机械原理课程设计题目及设计指导

3.1 圆盘型自动包本机进本系统

3.2 圆盘型自动包本机的封面输送系统

3.3 圆盘型自动包本机包封系统

3.4 自动锁线机挡书、出书系统

3.5 平版印刷机气动式给纸机纸张的分离、递送系统

3.6 半自动骑马订书机

3.7 三面切书机送书、切书系统

3.8 书本打包机

3.9 片剂胶囊包装机

3.10 颗粒包装机 3.11 制钵机

3.12 水稻插秧机

3.13 蔬菜切片机

3.14 活塞式油泵凸轮机构

3.15 牛头刨床主体机构

第6章 机械原理课程设计题目与指导

6.1 自选题目

6.2 平台印刷机

6.3 平压印刷机

6.4 半自动平压模切机

6.5 工件自动传送机

6.6 工件步进输送机

6.7 牛头刨床

6.8 插床

6.9 书本打包机

6.10 旋转型灌装机

6.11 抓取传递机构设计*

6.12 纸袋包装机工作台转位机构设计

第8章 课程设计题选

8.1 洗瓶机设计

8.2 轧辊机设计

8.3 剪板机设计

8.4 半自动平压模切机设计

8.5 四工位专用机床设计

8.6 医用棉签卷棉机设计

8.7 专用精压机设计

8.8 步进输送机设计 8.9 平台印刷机设计

8.10 书本打包机设计

8.11 健身球检验分类机

8.12 半自动钻床

8.13 压片成型机

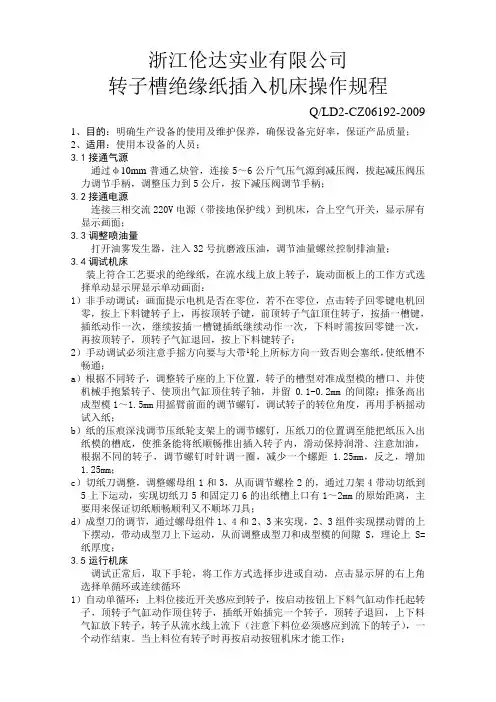

转子槽绝缘纸插入机床操作规程

转子槽绝缘纸插入机床操作规程

1 浙江伦达实业有限公司

转子槽绝缘纸插入机床操作规程

Q/LD2-CZ06192-2009

1、目的:明确生产设备的使用及维护保养,确保设备完好率,保证产品质量;

2、适用:使用本设备的人员;

3.1接通气源

通过φ10mm普通乙炔管,连接5~6公斤气压气源到减压阀,拔起减压阀压力调节手柄,调整压力到5公斤,按下减压阀调节手柄;

3.2接通电源

连接三相交流220V电源(带接地保护线)到机床,合上空气开关,显示屏有显示画面;

3.3调整喷油量

打开油雾发生器,注入32号抗磨液压油,调节油量螺丝控制排油量;

3.4调试机床

装上符合工艺要求的绝缘纸,在流水线上放上转子,旋动面板上的工作方式选择单动显示屏显示单动画面:

1)非手动调试:画面提示电机是否在零位,若不在零位,点击转子回零键电机回零,按上下料键转子上,再按顶转子键,前顶转子气缸顶住转子,按插一槽键,插纸动作一次,继续按插一槽键插纸继续动作一次,下料时需按回零键一次,再按顶转子,顶转子气缸退回,按上下料键转子;

2)手动调试必须注意手摇方向要与大带轮上所标方向一致否则会塞纸,使纸槽不畅通;

a)根据不同转子,调整转子座的上下位置,转子的槽型对准成型模的槽口、并使机械手抱紧转子、使顶出气缸顶住转子轴,并留0.1-0.2mm的间隙;推条高出成型模1~1.5mm用摇臂前面的调节螺钉,调试转子的转位角度,再用手柄摇动试入纸;

b)纸的压痕深浅调节压纸轮支架上的调节螺钉,压纸刀的位置调至能把纸压入出纸模的槽底,使推条能将纸顺畅推出插入转子内,滑动保持润滑、注意加油,根据不同的转子,调节螺钉时针调一圈,减少一个螺距1.25mm,反之,增加1.25mm;

c)切纸刀调整,调整螺母组1和3,从而调节螺栓2的,通过刀架4带动切纸到5上下运动,实现切纸刀5和固定刀6的出纸槽上口有1~2mm的原始距离,主要用来保证切纸顺畅顺利又不顺坏刀具;

电机转子嵌缘纸机设计.

电机转子嵌缘纸机设计.

荆楚理工学院

课程设计成果

学院: 机械工程学院 班 级: 11级机制三班

学生姓名: 学 号:

设计地点(单位): A1-301

设计题目: 电动机转子嵌绝缘纸机

完成日期: 2015年 1 月 2 日

指导教师评语:

__________________________________________________________________________________________________________________________________________________________________________________________________

成绩(五级记分制):

教师签名:

目 录

一、设计题目

1.1 原始数据及设计要求···································1

1.2工作原理··············································1

1.3工艺动作过程··········································1

二、原动机的选择·········································2

三、拟定循环图············································3

四、执行机构的设计

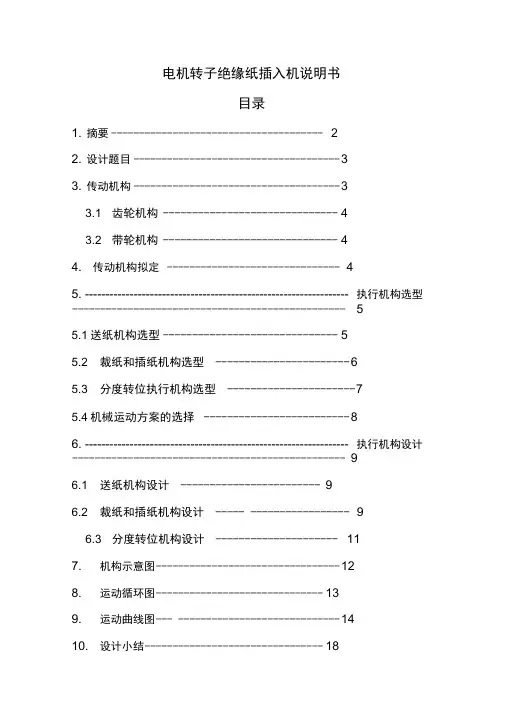

机械原理课程设计说明书——电机转子槽绝缘纸插入机(东华大学)
