电线导管敷设技术交底
17、墙内竖直预留管四周空隙不应过大，且必须填满砂浆，严禁预留空洞后穿管，管集中处应顺墙成排分布，配电箱处管间应有10—30MM的间距不得成束敷设。
四、管路保护
1、扣压式钢管随结构暗敷设管路时，应立即堵好管口及管口，箱口防止建筑物垃圾流入管或盒箱内造成堵塞故障。
2、电线管暗敷设在建筑结构中，不得减弱建筑结构的承载力或使建筑物产生裂疑缝。
2、金属导管内外壁应做防腐处理，埋设于混凝土内的导管内壁应做防腐处理，外壁可不防腐处理。
3、室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面50—80MM。
4、暗配的导管埋设深度与建筑物，构筑物表面的距离不应小于40MM，管路必须敷设在钢筋网内侧。
5、闸箱四周的空隙应用C15细石混凝土分层填实。
10、等电位连接应符合98D01图集第36页辅助等电位连接图的规定。
11、接线盒不应留置在顶板上，砖墙上敷设管接线盒在圈梁下皮一行砖处。
12、屋外避雷测试点箱尺寸为167×125×100，内留置机螺栓﹝镀锌﹞M10；1个带光垫、弹簧垫各1个。
13、开关盒边缘距门框边缘的距离为17厘米。
14、电线导管必须敷设在底筋及盖筋之间，配管施工应在底筋完成，盖筋施工前敷设，管外径不应大于混凝土厚度的1∕4，管交叉点外径之和不应大于混凝土厚度的1∕2.
4扣压管连接时，必须采用专用工具进行，不允许敲打成点压，严禁熔焊连接。
导管敷设工程技术交底
导管敷设工程技术交底
一、准备工作：
1、施工前应先熟悉图纸，明白每根导管的规格、型号、长度及敷设方式。
2、材料到现场后，应核对材质、规格，按品种规格在存放地分类堆放，平挂标示牌。
二、施工阶段：
1、敷设前金属导管应作防腐处理，应用钢刷除去导管浮锈，再刷沥青漆两遍。
埋地敷设和明敷的导管内外均作防腐，混凝土内暗敷的只作内部防腐。
明敷导管还应刷面漆。
2、管径≤25mm的金属导管采用弯管器手工煨制，大于25mm的采用大曲率半径电动弯管机弯制。
弯曲半径≥60，弯扁度≤0.1D（D为导管外径）。
电缆导管的弯曲半径应不小于电缆的最小弯曲半径。
3、管径≤50mm的金属导管连接采用加套焊接，套管长度为管径的1.5～3倍，接头处用φ6圆钢作跨接地。
管径＞50mm的可直接对焊，焊接处应补作防腐处理。
导管长度大于15m的在敷设时应将铁线穿入。
4、管口用圆锉打磨光滑，或加热制成喇叭形，并作好密封，以防穿电缆前掉入异物。
5、室内进入落地式柜、台、盘内的导管管口，应高出柜、台、盘的基础面50～80mm。
6、明配导管应排列整齐，固定点均匀，安装牢固。
在终端，弯头中点或柜、箱、盘等边缘的距离150～500mm范围内设有管卡，中间直管段卡间的最大间距应符合下列尺寸：管径15～20mm，间距为1.5m；管径25～32mm，间距为2.0m；管径32～40mm，间距为2.5m。
7、导管应接地可靠。
三、安全事项
1、导管或捆起吊时，必须捆扎牢固，防止坠落。
在存放地管子应平放，不得竖直放置。
2、搬运管材时，至少两人作业，防止碰坏建筑物或触及带电部分。
电线导管敷设工程技术交底
负责人
交底人
接受人

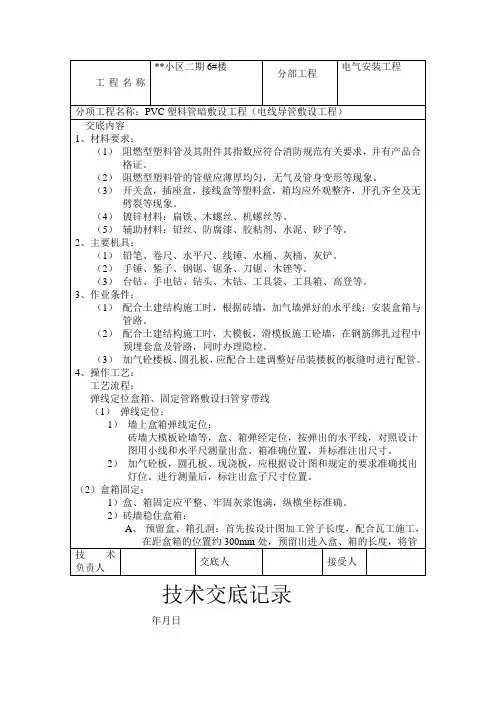

技术交底记录
年月日
工程名称
**小区二期6#楼
分部工程
电气安装工程
分项工程名称：PVC塑料管暗敷设工程（电线导管敷设工程）
交底内容
B、甩在预留孔外，端头堵好。待稳住盒箱时，一管一孔的穿入盒箱。
剔洞稳住盒箱，再接短管；按弹出水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所踢孔洞应比盒、箱稍大一些。洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。依照管路的走向敲掉盒子的敲落孔，再用高标号的水泥砂浆将盒、箱按要求稳入洞中，待水泥砂浆凝固后，再接短管入盒、箱。
（2）基本项目：
1）管路连接紧密，管口服液光滑，保护层大于15㎜。
2）盒箱设置正确，固定可靠，管子进入盒箱处顺直，在盒箱内露出的长度应小于5㎜。
3）穿过变形缝处有补偿装置，补置装能活动自如。
6、成品保护：
（1）剔槽打洞时，不要用力过猛，以免造成墙壁面周围破碎。洞口不易剔
技术
负责人
交底人
接受人
技术交底记录
2）砖墙敷管：
A、管路连接。可采用套管粘接法或端头连接。接头处应固定牢固。管路应随同砌砖工序同步砌筑在墙体内。
B、管进盒、箱连接：可采用粘接或端头连接。管进入盒、箱不允许内进外出，应与盒箱里口，平齐，一管一孔，不允许开长孔；
（4）扫管，穿带线时将管口与盒、箱里口切平。
5、质量标准：
（1）保证项目：
材质及适用场所必须符合设计要求和施工规范的规定。
3）现浇板，圆孔板稳住灯头盒。标注灯位的位置，先打孔，然后由下向上剔洞，洞口下小上大。将盒子配上相应的固定体放入洞中，并固定好吊板待配管后，用高标号水泥档浆稳住。
（3）管路敷设：

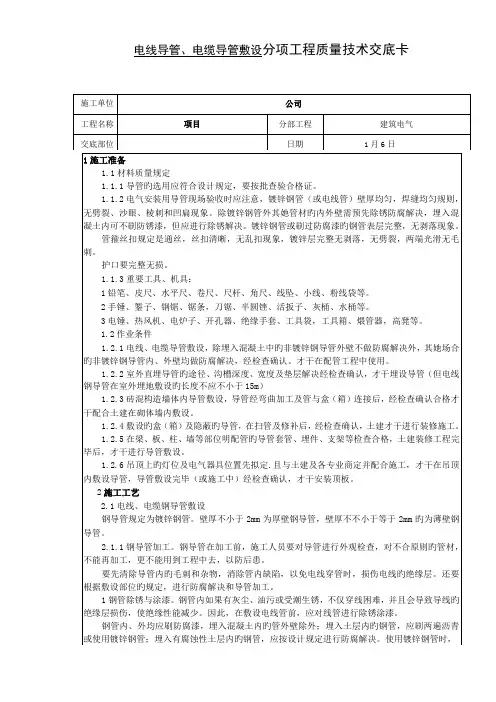

电线电缆导管敷设施工技术交底
电线导管、电缆导管敷设分项工程质量技术交底卡在锌层剥落处，也应刷防腐漆。
2切断钢管。
可用钢锯切断（最佳选用钢锯条）或管子切割机割断。
钢管不应有折扁和裂缝,管内无铁屑及毛刺，切断口应锉平，管口应刮光。
3套丝。
丝口连接时管端套丝长度不应不不小于管接头长度旳1/2；在管接头两端应焊跨接接地线。
薄壁钢管旳连接必须用丝扣连接。
薄壁钢管套丝一般用圆板牙扳手和圆板牙铰制。
厚壁钢管，可用管子铰板和管螺纹板牙铰制。
铰制完螺纹后，随后清修管口，将管口端面和内壁旳毛刺锉光，使管口保持光滑，以免割破导线绝缘层。
4弯管。
钢管明配需随建筑物构造形状进行立体布置，但要尽量减少弯头。
钢管弯制可采用冷煨法或热煨法：1）冷煨法。
一般管径为20mm及其如下时，用手板煨管器。
先将管子插入煨管器，逐渐煨出所需弯度。
管径为25mm及其以上时，使用液压煨管器，即先将管子放入模具，然后扳动煨管器，煨出所需弯度。
2）热煨法。
一方面炒干砂子，堵住管子一端，将干砂子灌入管内，用手锤敲打，直至砂子灌实，再将另一端管口堵住放在火上转动加热，烧红后煨成所需弯度，随煨弯随冷却。
规定管路旳弯曲处不应有折皱、凹穴和裂缝现象，弯扁限度不应不小于管外径旳1/10；暗配管时，弯曲半径不应不不小于管外径旳6倍；埋设于地下或混凝土楼板内时，不应不不小于管外径旳10倍。
对弯管旳规定：1）钢管弯曲处不应浮现凹凸和裂缝，弯扁限度不应不小于管外径旳10%。
2）被弯钢管旳弯曲半径应符合下表旳规定，弯曲角度一定要不小于90°。
条件弯曲半径与钢管外径之比明配时 6明配只有一种弯时 4暗配时 6埋设于地下或混凝土楼板内时103）钢管弯曲时，焊缝如放在弯曲方向旳内侧或外侧，管子容易浮现裂缝。
当有两个以上弯时，更要注意管子旳焊缝位置。
4）管壁薄、直径大旳钢管弯曲时，管内要灌满砂且应灌实，否则钢管容易弯瘪。
如果用加热弯曲，要灌用干燥砂。
灌砂后，管旳两端塞上木塞。
2.1.2钢导管连接。
导管敷设工程施工技术交底
导管敷设工程施工技术交底稳注盒、箱盒 注稳箱L稳盒板头 托灯♦管路连接箱送管■2配合土建内安装油漆、浆活完成后进行明配管。
采用胀管安装时，用在土 建抹灰完成后进行。
（三）吊顶内或护墙板内、管路敷设： 1结构施工时，配合土建安装后预埋件。
2内部装修施工时，配合土建做好吊顶灯位及电器具位置翻样图，并在顶板 及地面弹出实际位置。
四、操作工艺 （一）工艺流程: 1暗管敷设工艺流程:2明管、吊顶内、护墙板内管路敷设工艺流程:2 •大模板现浇泡凝土墙配管 二现澆混癡土楼板配管 4.预剧空b 楼板配管暗设管方敷式一地纯连播TW 地妊I 防腸 处理11 X 鏗缝 1上部地下法—⑴胀管法2.木砖法3.预埋铁件焊接法 中万4.稳注法5. IW 注法6■抱確法与连接量敷设2、管路连播 氛管进盒、箱（二）暗管敷设： 1基本要求：（1） 敷设于多尘和潮湿场所的电线管路、管口、管子连接处均作密封处理。
（2） 暗配的电线管路宜沿最近的线路敷设并减少弯曲；埋入墙或混凝土内的 管，距砌内表面的净距不应小于15mm（3） 进入落地式配电箱的管路，排列应整齐，管口应高出基础面50~80mm（4） 埋入地下的电线管路不宜穿过设备基础，在穿过建筑物基础时，应加保 护管。
2预制加工：根据设计图，加工好各种盒、箱、管弯。
钢管煨弯可采用冷煨 法。
（1） 冷煨法：一般管径为20m 及以下时，用手扳煨管器。
先将管子插入煨管 器，逐步煨出所需弯度。
管径为25m 及以上时，使用液压煨管器，先将管子放入 模具，扳动煨管器，煨出所需弯度。
（2） 切管：管子切断常用钢锯、无齿锯、砂轮锯，将需要切断的管子长度量 准确，放在钳口内卡牢切割，断口处应平齐不歪斜，管口刮锂光滑，无毛刺，清 除管内铁屑。
（3）套丝：采用套丝板、套管机，根据管外径选择相应板牙。
将管子用台虎 钳或龙门压架钳紧牢，再把绞板套在管端，均匀用力，不得过猛，随套随浇冷却 液，套丝不乱不过长，清除渣屑，丝扣干净清晰。
电缆敷设安全技术交底规范模板
一、交底对象本交底适用于所有参与电缆敷设工作的施工人员、技术人员及管理人员。
二、交底内容1. 施工前的准备- 施工人员应熟悉电缆敷设的相关规范、标准和操作流程。
- 仔细核对电缆类型、规格、长度等信息，确保材料符合要求。
- 检查施工工具、设备是否完好，并做好维护保养。
2. 电缆敷设安全注意事项- 电缆敷设过程中，应确保施工区域安全通道畅通，必要时设置警示标志。
- 电缆敷设时，禁止直接接触电缆绝缘层，以防电击。
- 使用起重机械时，严格遵守操作规程，确保安全。
- 敷设电缆时，应保持电缆盘平稳，避免滚动或倾斜。
- 电缆敷设过程中，如遇障碍物，应先清除障碍物再继续敷设。
- 电缆敷设完毕后，应检查电缆连接是否牢固，绝缘性能是否良好。
3. 电缆敷设操作规范- 电缆敷设前，应将电缆盘放在稳固的平台上，避免倾斜。
- 电缆敷设过程中，应保持电缆弯曲半径符合规范要求，避免损坏电缆。
- 电缆敷设时，应使用牵引绳或电缆卷筒进行牵引，避免用手直接拉扯电缆。
- 电缆敷设过程中，应定期检查电缆外观，发现破损、绝缘不良等情况，应立即停止敷设，并进行处理。
- 电缆敷设完毕后，应对电缆进行固定，防止电缆因振动、温度变化等原因而移位。
4. 电缆桥架及电缆敷设工程安全技术要求- 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠。
- 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
- 电缆桥架水平安装的支架间距为15至3m；垂直安装的支架间距不大于2m。
- 敷设在竖井内和安装不同防火区的桥架，按设计要求位置，有防火隔墙措施。
- 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
5. 施工后的验收- 电缆敷设完毕后，应进行验收，确保电缆敷设符合规范要求。
- 验收内容包括：电缆连接是否牢固、绝缘性能是否良好、电缆弯曲半径是否符合规范要求等。
三、交底责任1. 施工单位负责组织电缆敷设安全技术交底，确保施工人员掌握相关安全知识。
电线导管敷设安全技术交底模板
一、交底目的为确保电线导管敷设工程的安全、顺利进行，提高施工人员的安全意识，现将电线导管敷设安全技术交底如下。
二、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 工程规模：____________________4. 施工单位：____________________三、安全技术要求1. 施工人员必须持证上岗，熟悉本工种的操作规程和安全知识。
2. 严格执行国家有关电线导管敷设的规范、标准和操作规程。
3. 严格遵循“安全第一、预防为主、综合治理”的方针，确保施工安全。
四、安全技术措施1. 施工现场布置（1）施工现场应设置明显的警示标志，包括警示灯、警示牌等。
（2）施工现场应设置安全通道，确保施工人员通行安全。
（3）施工现场应设置临时电源，确保施工用电安全。
2. 施工准备（1）施工前，对施工人员进行安全技术培训，提高安全意识。
（2）检查施工工具、设备是否完好，确保施工安全。
（3）对施工现场进行安全隐患排查，及时消除隐患。
3. 施工过程（1）电线导管敷设前，对导管进行外观检查，确保无破损、变形等情况。
（2）电线导管敷设过程中，严格按照设计要求进行，确保导管的连接牢固、密封良好。
（3）在敷设电线导管时，应保持安全距离，避免与周围物体发生碰撞。
（4）敷设电线导管时，严禁踩踏电线导管，防止损伤。
（5）在电线导管敷设过程中，如发现异常情况，应立即停止施工，查明原因，采取相应措施。
4. 施工结束后（1）对敷设完成的电线导管进行检查，确保符合设计要求。
（2）对施工现场进行清理，消除安全隐患。
（3）对施工人员进行安全教育，提高安全意识。
五、应急处理1. 如发生触电事故，应立即切断电源，并进行急救。
2. 如发生火灾，应立即报警，并采取灭火措施。
3. 如发生人员受伤，应立即进行救治，并联系相关部门。
六、总结通过本次安全技术交底，使施工人员充分了解电线导管敷设工程的安全技术要求，提高安全意识，确保施工安全。
