(完整版)基础垫层
基础垫层施工方法
基础垫层施工方法1、基础底面（独立基础、筏板基础、基础梁）均设置C15商品混凝土垫层，厚度100mm，每边伸出基础边100mm。
垫层的施工按开挖一块、清理修整一块、浇筑一块的方式进行。
2、当采用独立基础时，若存在局部基底未到持力层时，当持力层距基底小于1.0米时，基底下超挖部分用C15素混凝土换填。
3、超过1米时降低基础至持力层，若柱子无梁连接时在底板柱（墙）范围内按底板图ZM1增加柱帽做法。
除注明外柱帽ZM1尺寸同下部基础。
除注明外柱帽与柱中心重合，板面有高差处时，柱帽面平较低处板面。
4、在垫层浇筑边线用50*70的方木作为混凝土垫层的外侧模板，周边贯通，方木的上皮必须用水准仪抄平。
垫层采用100厚C15混凝土，垫层浇筑前应将需浇筑垫层的范围进行支模，模板采用C16@800短钢筋进行固定，示意图如下：5、垫层的标高、平整度控制是垫层施工的关键控制环节。
在垫层浇筑前要对土方进行修整，应用小标识牌对基坑、基槽开挖标高进行标识。
垫层浇筑时，先用短钢筋头钉在基坑中做为标高控制点，短钢筋头按每1.5米布置一个，用水准尺对其进行标高测定，并进行土方局部修整。
在垫层混凝土浇筑过程中，将以这些短钢筋头顶面做为垫层标高控制点控制垫层厚度。
在垫层混凝土具体施工时，队伍测量员应对垫层标高全程进行跟踪、复核。
6、混凝土浇筑采用泵送砼，由远而近，并不得在同一处连续布料，应在2米范围内水平移动布料，且垂直浇筑，确保顺利布料。
垫层混凝土浇筑时，经木刮尺初抹刮平后，然后人工拉对角线按+50cm 线反出楼面标高再次找平，待砼收浆后，用木抹子搓压平整，在混凝土初凝前上人只出现2mm左右脚印时，应用压光机进行全面磨光。
压光完成后，进行最后一遍抹压，抹纹应一致，最后进行细毛扫帚拉毛。
7、搓压时，应沿同一方向来回搓压平整，后一次搓压须与前一次搓压互相垂直，以保证地面平整，不开裂。
保证垫层混凝土的密实性和平整度。
当日清出的基底应当日浇筑垫层，不得隔日浇筑，未浇筑垫层的基底暴露面积不大于100m2。
(完整版)基础垫层施工方案
(完整版)基础垫层施工方案一、方案背景及目标描述近年来，基础垫层施工方案在建筑工程中扮演着至关重要的角色。
本文将详细描述基础垫层施工的目标，并提供一套完整的施工方案，以确保施工的顺利进行。
二、施工方案概述基础垫层施工方案旨在确保建筑物地基的均匀和稳固，以增强建筑物的承重能力和稳定性。
方案的主要目标包括以下几个方面：1. 确保垫层的密实度和均匀性，以提供稳定的基础；2. 防止地基沉降和裂缝的形成；3. 强化地基的承载能力，以满足建筑物设计要求；4. 提高建筑物的抗震性能。
三、施工步骤1. 土壤调查与分析在施工前，进行土壤调查和分析以确定地基的力学特性。
通过采集样本并进行室内实验，可以了解土壤的组成、含水率、密度等重要参数。
2. 土壤处理为了满足垫层的要求，需要对土壤进行处理。
处理方法可以包括加水湿润、加入增浓剂或添加混凝土掺合料等，以提高土壤的可塑性和稳定性。
3. 场地准备和压实在施工前，需要对场地进行清理和准备工作，包括除去杂物、平整地面等。
然后进行压实处理，可以采用机械压实或人工压实的方式，确保地基的均匀和紧密。
4. 垫层施工根据设计要求，选择适当的材料进行垫层施工。
常见的材料包括砂石、碎石或混凝土，可以根据实际情况进行选择。
在施工过程中，需要注意垫层的均匀性和厚度的控制。
5. 熟化和养护完成垫层施工后，需要进行充分的熟化和养护。
这可以通过喷水或覆盖保护层的方式来实现，以确保垫层的强度和稳定性。
6. 检测和验收在施工完成后，需要进行垫层的检测和验收工作。
通过检测可以评估垫层的密实度、厚度和均匀性是否满足要求，并进行必要的调整和修复。
四、质量控制在整个施工过程中，质量控制是至关重要的。
以下几个方面需要特别注意：1. 材料选择：选择符合标准要求的原材料，并对材料进行质量检测。
2. 设备维护：保证施工所需设备的正常运转，避免设备故障对施工进度和质量的影响。
3. 施工人员培训：确保施工人员具备足够的专业知识和技能，能够正确操作和施工。
基础垫层施工知识点总结
基础垫层施工知识点总结一、基础垫层的定义和作用基础垫层是指在地基基础上，为配合混凝土结构施工而设置的垫层。
基础垫层是混凝土结构的基础处理层，其作用是解决地基土的不均匀沉降，保证混凝土结构的稳固和牢固，延长建筑物的使用寿命。
二、基础垫层的种类1. 土石料垫层土石料垫层是指用碎石、碎砖、砾石、砂等垫层材料进行填筑，其目的是填充基础坑底，使基础垫层均匀，增强地基承载力。
2. 水泥砂浆垫层水泥砂浆垫层是指用水泥、砂、水等材料进行混合，形成泥浆状，用于填充地基坑底，密实和固定基础垫层。
3. 砼垫层砼垫层是指在地基基础上浇筑混凝土，用来改良地基土，提高地基的承载力和稳定性。
三、基础垫层施工的工艺流程1. 基础处理前的准备工作进行基础垫层施工前，需要先进行基础处理的准备工作，包括地基观测、洼地排水、排浆、坑底处理等，确保地基和基础垫层的质量和稳定性。
2. 基础垫层施工的技术要点（1）基础坑底的处理基础坑底应清理干净，去除泥土、杂物和松软土层，然后将坑底夯实。
（2）垫层材料的选择选择合适的垫层材料，如砂石、碎石、砼等，根据地基土的性质和工程要求确定。
（3）垫层材料的铺设和夯实将垫层材料均匀铺设在基础坑底，然后采用夯实机进行夯实，保证垫层的密实性。
（4）砼垫层的浇筑和养护在填筑完土石料或水泥砂浆垫层后，要进行砼垫层的浇筑和养护，确保基础垫层的稳固和牢固。
四、基础垫层施工的注意事项1. 施工前要充分了解地基土的性质和地下水情况，选择合适的垫层材料和工艺方案。
2. 施工时要严格按照设计要求和施工规范进行施工，严格控制垫层的厚度、均匀性和密实性。
3. 施工过程中要及时检查和调整垫层的质量，确保地基和基础垫层的稳固和牢固。
4. 施工完成后要进行质量检测和验收，确保基础垫层的质量和稳定性达到设计要求。
五、基础垫层施工的质量验收基础垫层施工完成后，应进行质量验收，主要包括以下内容：1. 垫层厚度的测量应对垫层的厚度进行测量，确保厚度达到设计要求。
基础垫层(精简)
八、基础垫层一、施工工艺基层平整、清理——模板设置——基础混凝土垫层浇筑——收面——养护—240砖胎膜砌筑—1:2.5水泥砂浆抹灰二、施工要点1、基层清理：在混凝土垫层浇筑之前，基坑内不允许有松动土块等杂物。
2、60°放坡斜面砖垫层做法，做完后进行适当养护，其中游泳池搭设施工通道，砖垫层完成后进行模板支设，模板设置时考虑出砖胎膜及抹灰防水的厚度，混凝土垫层浇筑，浇筑顺序自西向东依次浇筑，用刮杠刮平，及时振捣，确保混凝土密实。
3、混凝土收面：待混凝土浇筑并振捣后，及时拉线复核垫层上表面标高，确保垫层标高符合设计要求。
待垫层标高复核无误后，对混凝土表面进行第一道收面，待混凝土初凝时，采用磨光机提浆并进行第二道收面，压光。
4、评定混凝土强度的试块，必须按《混凝土强度检验评定标准》的规定取样、制作、养护和试验。
同批浇筑的垫层混凝土每100m3留置1组标准养护试块，不足100m3的按100m3留置。
5、养护：基础垫层浇筑完毕后，应在12h内浇水，浇水次数应能保持混凝土有足够的润湿状态，养护期不少于7昼夜。
6、在已浇筑的混凝土强度达到1.2MPa以后，方可进行砖胎膜施工。
三、砖胎膜施工1、工艺流程：拌制砂浆→施工准备（放线、立皮数杆）→排砖撂底→砌砖墙→1:2.5水泥砂浆抹面→自检、检验评定2、砖胎模砌筑砖胎模从混凝土垫层上砌起，基础垫层表面应清扫干净，洒水湿润。
先盘墙角，每次盘角高度不应超过五皮砖，随盘随靠平、吊直。
放线时，在砖胎模内侧预留15mm的抹灰厚度，保证筏板结构截面尺寸，砌筑高度600mm。
根据皮数杆最下面一层砖的底标高，拉线检查基础垫层表面标高，如第一层砖的水平灰缝大于20mm时，应先用细石混凝土找平，严禁在砌筑砂浆中掺细石代替或用砂浆垫平，更不允许砍砖找平。
平整和垂直符合要求后再挂线砌墙。
组砌方法应正确，砌体上下应错缝，里外咬槎，采用“三一”砌砖法（即一铲灰，一块砖，一挤揉），严禁用水冲砂浆灌缝的方法。
基础垫层施工方案

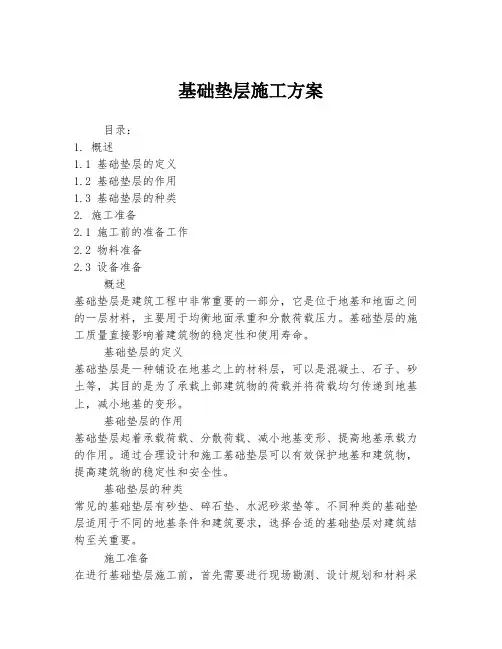

基础垫层施工方案
目录：
1. 概述
1.1 基础垫层的定义
1.2 基础垫层的作用
1.3 基础垫层的种类
2. 施工准备
2.1 施工前的准备工作
2.2 物料准备
2.3 设备准备
概述
基础垫层是建筑工程中非常重要的一部分，它是位于地基和地面之间的一层材料，主要用于均衡地面承重和分散荷载压力。
基础垫层的施工质量直接影响着建筑物的稳定性和使用寿命。
基础垫层的定义
基础垫层是一种铺设在地基之上的材料层，可以是混凝土、石子、砂土等，其目的是为了承载上部建筑物的荷载并将荷载均匀传递到地基上，减小地基的变形。
基础垫层的作用
基础垫层起着承载荷载、分散荷载、减小地基变形、提高地基承载力的作用。
通过合理设计和施工基础垫层可以有效保护地基和建筑物，提高建筑物的稳定性和安全性。
基础垫层的种类
常见的基础垫层有砂垫、碎石垫、水泥砂浆垫等。
不同种类的基础垫层适用于不同的地基条件和建筑要求，选择合适的基础垫层对建筑结构至关重要。
施工准备
在进行基础垫层施工前，首先需要进行现场勘测、设计规划和材料采
购等准备工作。
同时，还需要准备好相应的施工设备，确保施工过程顺利进行。
只有做好施工准备工作，才能保证基础垫层施工的质量和效果。
基础施工垫层及混凝土施工技术交底完整
基础施工垫层及混凝土施工技术交底完整（完整版资料，可直接使用可编辑，推荐下载）山东农业大学科技园区体育活动中心混凝土施工技术交底编制：审核：中国建筑工程总公司山东农大体育活动中心项目部2002 年11 月25 日山东农业大学科技园区体育活动中心混凝土施工方案技术交底本工程混凝土施工全部采用商品混凝土施工，由于适逢冬季为保证混凝土施工质量和进度，在冬季施工阶段工程将会采用外加剂混凝土（外加剂待定）工程基础垫层混凝土标号C15,基础混凝土标号C30,柱、梁、板混凝土标号C35。
垫层混凝土施工一、准备：基础垫层砼为100厚C15砼。
施工前，应先由试验室依据混凝土搅拌站所用的水泥和砂石骨料试配确定C15砼的配合比，并做好砂、石、水泥等原材料的试验工作,试验合格后方可使用。
随着砂找平层施工的进行, 每找平一区即请业主和监理、勘察设计人员汇同进行验槽工作. 验收合格后,立即进行砼垫层的浇筑工作。
二、垫层模板：采用100mm专模或木模，模板上口与垫层顶标高齐.三、垫层混凝土浇筑前,应沿基础梁轴线每3米设一标高控制桩,控制垫层混凝土的施工厚度。
四、混凝土浇筑：采用混凝土泵水平和垂直运输，混凝土塌落度控制在140mm —160mm 浇筑时用平板振动器进行混凝土振捣，随打随抹光，找平抹光后用塑料薄膜条或草垫覆盖养护.五、严格控制垫层标高和轴线。
基础、结构混凝土施工一、砼浇筑前的准备工作检查模板及其支撑。
请监理对隐蔽部位进行验收, 填好验收记录。
严格执行砼浇灌令制度。
检查砼浇筑设备的完好性, 铺设砼泵管，用钢管搭设砼泵架至建筑物后，用钢筋焊接支架架立泵管，泵管弯头处要将其固定牢固。
填写砼搅拌通知单，通知搅拌站所要浇筑砼的强度等级、塌落度要求、配合比( 抗渗要求等)、搅拌量、浇筑时间。
尤其要注意初凝、终凝时间要求和砼供应速度要求。
浇筑砼板时，应铺好跳板。
跳板应支在预先做好钢筋架上，不得铺放在钢筋网片上。
跳板应具有一定宽度，方便工人操作安全, 待混凝土浇到一定位置，随浇随撤掉钢筋架。
基础垫层
满堂
计算方法
工程量
计算的难点
ห้องสมุดไป่ตู้
（1）、素土垫层的体积 （2）、灰土垫层的体积 （3）、砼垫层的体积 （4）、垫层模板
⑴、素土垫层体积的计算： 利用棱台的计算公式：素土垫层体积=1/6×H×(S上+ 4×S中+ S下)计算土方体积 （其中，S上为上底面积，S中为中截面面积，S下为下底面面积）。 ⑵、灰土垫层体积的计算： 利用棱台的计算公式：灰土垫层体积= 1/6×H×(S上+ 4×S中+ S下)计算土方体积 （其中，S上为上底面积，S中为中截面面积，S下为下底面面积）。 ⑶、素砼体积的计算：基础垫层与混凝土基础按混凝土的厚度划分，混凝土的厚度在12cm以内者执行垫层子 目；厚度在12cm以外者执行基础子目。 垫层体积=垫层面积×垫层厚度。 ⑷、垫层模板的计算： 垫层模板=垫层的周长×垫层高度
作用
起找平、隔离和过渡作用。 1.方便施工放线、支基础模板给基础钢筋做保护层。 2.确保基础底板筋的有效位置，保护层好控制；使底筋和土壤隔离不受污染。 3.方便基础底面做防腐层。 4.找平，通过调整厚度弥补土方开挖的误差，使底板受力在一个平面，也不浪费基础的高标号砼。 褥垫层是CFG复合地基中解决地基不均匀得一种方法。如建筑物一边在岩石地基上，一边在粘土地基上时， 采用在岩石地基上加褥垫层（级配砂石）来解决。 褥垫层是桩体复合地基形成的必要条件,没有褥垫层,桩间土不能充分发挥其承载能力,因而也就不能形成桩 体复合地基; 垫层指的是设于基层以下的结构层。其主要作用是隔水、排水、防冻以改善基层和土基的工作条件。其材料 可以是砂、陶粒、砂浆、混凝土等。 本质上来说：褥垫层是传力层，而垫层是保护隔离层。
⑴、计算素土垫层、灰土垫层的上中下底面积时候需要计算“各自边线到外墙外边线图”部分的中心线，中 心线计算起来比较麻烦（同平整场地）。
基础垫层施工方案
基础垫层施工方案一、方案背景在工程建设中，基础垫层施工是确保建筑结构稳定和承载能力的重要环节。
基于此，本文将详细介绍基础垫层施工方案，确保施工过程高效安全。
二、施工流程1. 前期准备在正式施工之前，需要进行必要的前期准备工作：- 确定基础垫层所需材料，如砂、石子等。
- 对施工场地进行勘测，了解地质情况和土壤承载力，并根据实际情况确定垫层处理方法。
- 准备施工所需的器械和设备，如挖掘机、平地机等。
2. 地面处理地面的处理是基础垫层施工的首要步骤：- 清理施工场地上的障碍物，确保施工顺利进行。
- 对地面进行平整，清除不平整的部分，防止日后出现沉降等问题。
3. 基础垫层材料铺设在地面处理完毕后，可以开始进行基础垫层材料的铺设：- 根据工程要求和设计方案，确定所需的基础垫层材料厚度，并进行铺设。
- 铺设过程中要注意材料的均匀性和紧密性，确保整个垫层的质量。
4. 保湿和压实基础垫层材料铺设完毕后，需要进行保湿和压实工作：- 在铺设完成后，及时进行浇水，保湿材料，以防止其过早干裂，保证垫层的强度和稳定性。
- 使用压路机进行压实，确保垫层的密实度和承载能力。
5. 后期处理完成垫层的铺设和压实后，需要进行后期处理工作：- 清理施工场地，包括垃圾、废弃材料等的清理，保持环境整洁。
- 检查施工质量，确保垫层的平整度和稳定性，如有不合格部分及时处理。
三、安全措施1. 安全教育和培训在施工前，对参与施工人员进行安全教育和培训，提高他们的安全意识和施工技能。
2. 工地标识和防护在施工现场周围设置明显的安全警示标识，并进行必要的防护措施，如围栏、警示标志等，确保施工区域的安全性。
3. 安全检查和监控定期进行工地安全检查，监控施工过程中的安全状况，并及时采取措施解决安全隐患。
四、质量控制1. 材料选择根据工程要求和设计方案，选择符合标准的基础垫层材料，确保其质量和性能。
2. 施工工艺控制在施工过程中，对每个环节进行严格的工艺控制，确保基础垫层施工符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(3)浇筑混凝土：
1)浇筑混凝土一般从一端开始，或跳仓进行，并应连续浇筑。如连续进行面积较大时，应根据规范规定留置施工缝。
(6)混凝土的养护。已浇筑完的混凝土，应在12h左右覆盖和浇水，一般养护不得少于七昼夜。
(7)冬雨期施工：凡遇冬雨期施工时，露天浇筑的混凝土垫层均应另行编制季节性施工方案，制定有效的技术措施，以确保混凝土的质量。环境温度不应低于＋5℃，并应保持至强度不小于设计要求的50%。
5．质量标准
(1)保证项目：
(6)埋在垫层中的暖卫、电气等各种设备暗管线已安装完毕，并经有关部门验收。
(7)核对混凝土配合比，检查后台磅秤，进行技术交底。准备好混凝土试模。
(8)混凝土垫层厚度不应小于60mm，其强度不宜低于C10.
4.操作工艺
工艺流程：
清理基底→拌制混凝土→混凝土浇筑→振捣→找平→养护
(1)基底表面清理：基底表面的淤泥、杂物均应清理干净；并应有防水和排水的措施。如果是干燥非粘性土应用水润湿；表面不得留有积水。
1)垫层混凝土所用的水泥、水、骨料、外加剂等必须符合施工规范和有关标准的规定。
2)混凝土的配合比、原材料计量、搅拌、养护和施工缝处理，必须符合施工规范的规定。
3)评定混凝土强度的试块，必须符合设计要求和施工规范的规定。
4)带有坡度的垫层、散水、坡度应正确，无倒坡现象。
(2)允许偏差项目：见表4—19。
7．应注意的质量问题
(1)混凝土不密实：主要由于漏振和振捣不密实，或配合比不准及操作不当造成。基底太干燥和垫层过薄也会造成不密实。
(2)表面不平标高不准：水平线或水平木桩不准；操作时未认真找平或没用大杠刮平。
(3)不规则裂缝：由于垫层面积大，没有分段断块或暖气沟盖板上没浇混凝土，而产生的收缩裂缝所致，也可能是基土不均匀沉陷或埋设管线太多，造成垫层厚薄不均匀而裂缝。冬期施工保温措施不当，因土受冻膨胀而将垫层拱裂，或因垫层下面灰土中有较大的生石灰块，受水膨胀也会拱裂垫层。
交底人：接交人：
地面垫层混凝土允许偏差表4—19
6．成品保护
项次
项目
允许偏差(mm)
检验方法
1
表面平整度
10
用2m靠尺和楔形塞尺检查
2
标高
±10
用水平仪检查
3
坡度
不大于房间相对尺寸的2/1000，且不大于30
用坡度尺检查
4
厚度
在个别地方不大于设计厚度的1/10
尺量检查
(1)在已浇筑的混凝土强度达到12Mpa以后，始准在其上走动人员和上面继续施工。
(3)石子：卵石或碎石，粒径0.5～3.2cm，含泥量不大于2%。
2．主要机具
应备有混凝土搅拌机、磅秤、手推车或翻斗车、尖铁锹、平铁锹、平板震捣器、刮杠、木抹子、胶皮水管、木折尺等。
3．作业条件
(1)垫层的基底地质情况、标高、尺寸均经过检查，并办完隐检手续。
(2)设置变形缝：室内、外混凝土垫层宜设置纵向、横向缩缝；室外混凝土垫层还宜设置伸缝，室内混凝土垫层一般不设置伸缝。
工程名称
鲁山县易地扶贫搬迁2018年下汤镇碧荷苑小区安置点
交底部位
基础垫层
工程编号
004
日期
2018-03-25
交底内容：
混凝土垫层
本技术交底适用于工业与民用建筑地面混凝土垫层及室外散水等工程。
1．材料要求
(1)水泥：宜用325号硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥。
(2)砂：中砂或粗砂，含泥量不大于5%。
2)混凝土浇筑后，应及时振捣，在2h内必须振捣完毕。否则应按规范规定留置施工缝。
3)浇筑高度超过2m时，应使用串桶、溜管，以防止混凝土发生离析现象。
(4)混凝土振捣：一般采用平板式振捣器，但垫层厚度超过20cm时，应采用插入式振捣器；其移动间距不大于作用半径的1.5倍。
(5)找平：混凝土振捣密实后，按标杆检查一下上平，然后用大杠刮平、表面再用木抹子搓平。如垫层较薄时，应严格控制铺摊厚度。有泛水要求的地面，应按设计要求找出坡度，一般对设计坡度允许偏差不应大于0.2%，最大偏差不应大于30mm，最后应做泼水试验。
(3)垫层安置好固定地面与楼面镶边连接件所用的锚栓或其它连接材料。
(4)混凝土垫层的缩缝有平头缝、企口缝、段缝三种。伸缝的宽度一般为20～30mm，上下贯通，沿缝两侧垫层板边如需加肋，应符合设计要求。
(5)大面积地面垫层应分区段(分仓)进行浇筑，其宽度一般为3～4m，但应结合变形缝位置，不同材料的地面面层的连接处和设备基础的位置的划分。在分缝处钉上水平桩。
(2)在施工中，应保护好暖卫、电气等设备暗管，所立门口应做好保护措施。
(3)垫层内应根据设计要求预留孔洞或安置固定地面镶边连接件所用的锚栓(件)和木砖，以免后剔凿。
(4)在有防水层的基层上施工时，必须认真保护好防水层，严禁小车腿和铁锹等硬物砸碰防水层，发现碰坏处，一定及时修补，并经检查验收合格Байду номын сангаас，方准进行下道工序。
