CAD教程建筑之歇山屋顶绘制
CAD天正绘制建筑图
（4）墙体编辑 方法二：使用天正命令
加保温层 墙体—加保温层 命令行：JBWC 功能：可在图中巳有的墙段上加入保温层线，遇到门
打断，遇到窗厚度自动加厚。 消保温层 墙体—消保温层 命令行：XBWC 功能：取消墙体的保温层属性，只需点取指定有保温
层的墙体即可。
（4）墙体编辑 方法二：使用天正命令
6、室内外设施
（1）楼梯
扶手与栏杆 栏杆： 操作步骤: 1. 先用“三维建模”下“造型对象”菜单的【栏杆库】选 择栏杆的造型效果； 2. 在平面图中插入合适的栏杆单元（也可用其他三维造型 方法创建栏杆单元）； 3. 使用“三维建模”下“造型对象”菜单的【路径排列】 命令来构造楼梯栏杆。
（2）室外设施
（对象编辑命令）
4、墙体绘制
菜单：墙体—绘制墙体 命令行：HZQT 功能：启动一个非模式对话框，其中可以设定 墙体参数，不必关闭对话框，即可直接绘制直 墙、弧墙和用矩形方法绘制自定义墙体对象， 墙线相交处自动处理，墙宽、墙高可随时改变， 墙线端点有误可以退回。 1、直墙 2、弧墙 3、矩形绘墙 4、自动捕捉
柱子尺寸、偏心转角、材料、形状、交点 插柱、轴线插柱、区域插柱、柱子替换
3、柱
角柱 柱子——角柱 命令行：JZ 功能：在墙角插入开头与墙一致的角柱，
可改各段长度。用PL画出一个异性柱 子，通过柱子—PL转柱可将其转换成 柱子。
柱子的对象编辑
移动柱子 利用夹点移动柱子 修改柱子 选择需修改的柱子，再单击右键，选择
门窗替换 （选中，右键） 删除门窗 修改门窗 （双击） 加门窗套：在门窗两侧加墙垛，三维显示 为四周加全门窗框套。 消门窗套：删除巳加的门窗套 门窗的夹点：
6、室内外设施
CAD绘制楼宇平面图的步骤
CAD绘制楼宇平面图的步骤CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于建筑设计、工程设计和制图等领域的软件工具。
在绘制楼宇平面图方面，CAD可以提供高效准确的绘图功能，极大地简化了设计师的工作流程。
下面将介绍CAD绘制楼宇平面图的具体步骤，并提供一些使用技巧。
1. 收集并整理资料在开始绘制楼宇平面图之前，首先需要收集相关的资料和文件，包括建筑的设计图纸、平面布局图、尺寸规格等。
这些资料将作为参考，有助于确保绘制出准确的平面图。
同时，还需要考虑绘图所需的比例尺，以便在CAD软件中进行设置。
2. 创建图层在CAD软件中，可以使用图层（Layer）来组织和管理不同的绘图元素。
为了更好地控制绘图的组织和显示效果，建议根据需要创建不同的图层，如墙体、门窗、家具等。
通过设置每个图层的颜色、线型和线宽等属性，可以使图纸更加清晰易读。
3. 绘制基本轮廓在CAD软件的绘图界面中，首先使用直线工具绘制建筑物的基本轮廓。
根据提供的设计图纸和平面布局图，按照比例逐步描绘外墙和内墙的位置。
可以使用CAD软件提供的辅助工具，如吸附、捕捉等，帮助精确绘制墙体线段的连接关系。
4. 描绘房间布局根据平面布局图，使用CAD软件的矩形工具或多边形工具描绘各个房间的形状和位置。
可以在不同的图层中绘制不同的房间，以便后续编辑和修改。
同时，可以设置图层的显示属性，如填充颜色、透明度等，使平面图更具可读性和美观度。
5. 添加门窗和家具根据设计图纸和平面布局图，使用CAD软件的门窗工具绘制房间中的门窗位置和尺寸。
同样地，可以在不同的图层中绘制不同的门窗，以便后续编辑和修改。
此外，还可以使用CAD软件提供的家具库，快速添加和插入各种家具元素，如桌椅、床铺等。
6. 标注和注释为了使平面图更加完整和易于理解，需要添加适当的标注和注释。
在CAD软件中，可以使用标注工具绘制尺寸标注、文字注释等。
可以根据需要选择标注样式和文字字体，确保标注内容清晰可读。
CAD教程建筑之歇山屋顶绘制
歇山屋顶是坡屋顶的一种典型表达形式，也是我国古建筑多用的一种屋顶样式。在现代社会，歇山屋顶多被用在阁楼、亭榭等景观建筑中（如图1）。下面，就让我们通过一个CAD教程来了解歇山坡屋顶的绘制方法。
图1
首先，我们需要准备好绘制工具，这里我们使用了浩辰CAD建筑2012软件，没有软件的读者可以登录浩辰CAD官网下载。
启动软件后，我们简单的绘制一个矩形，矩形的尺寸在此应该和您所要创建的屋顶尺寸一致，如果仅是尝试，在此我建议创建9000 x 6000的矩形（如图2）。
图2
然后调用房间屋顶菜单下的【矩形屋顶】命令进行操作（如图3）。
图3
按照命令提示，我们选择所画的矩形，各项取默认值即可（如图4）。
图4
按提示确定左下角点的位置，用鼠标左键在矩形的左下角点单击一下（如图5）。
图5
之后分别确定右下的表达样式（如图6）：
图6
有了上图的基础，我们就能做出丰富的歇山坡屋顶建筑样式了，大家可以动手尝试一下。
浩辰CAD建筑2012下载：/cad_47_86.html
坡屋面构造CAD详图-坡屋面平法1

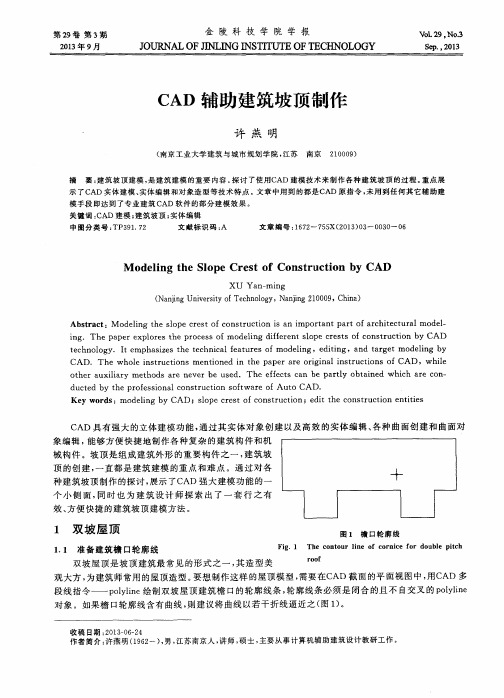

CAD辅助建筑坡顶制作
观 大方 ， 为建 筑 师常用 的屋 顶造 型 。 要 想制作 这 样 的屋顶 模 型 ， 需 要在ＣＡＤ截 面 的平 面 视 图 中 ， Ｊ ￣Ｃ ＡＤ 多 段 线指 令—— ｐ ｏ ｌ ｙ ｌ ｉ ｎ ｅ绘制 双坡 屋顶 建筑 檐 Ｅ Ｉ 的轮 廓线 条 ， 轮廓 线 条必 须是 闭 合 的且 不 自交叉 的 ｐ ｏ ｌ ｙ ｌ ｉ ｎ ｅ
１ 双 坡 屋 顶
１ ． １ 准 备建 筑檐 口轮 廓线
Ｆｉ ｇ ．１
图 １ 檐 口轮 廓 线
Ｔｈ ｅ ｃ ｏｎｔ ｏｕｒ ｌ ｉ ｎｅ ｏ ｆ ｃ ｏ ｒ ｎｉ ｃ ｅ ｆ ｏｒ ｄ ｏｕ ｂｌ ｅ ｐｉ ｔ ｃ ｈ ｒ ｏｏ ｆ
双坡 屋顶 是 坡顶 建 筑最 常 见 的形 式之 一 ， 其 造 型美
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ：Ｍ ｏ ｄｅ ｌ ｉ ｎｇ ｔ ｈｅ ｓ ｌ ｏ ｐ ｅ ｃ ｒ ｅ ｓ ｔ ｏ ｆ ｃ ｏｎｓ ｔ ｒ ｕｃ ｔ ｉ ｏ ｎ ｉ ｓ ａ ｎ ｉ ｍｐ ｏｒ ｔ ａ ｎ ｔ ｐ ａ ｒ ｔ ｏ ｆ ａ ｒ ｃ ｈ ｉ ｔ ｅ ｃ ｔ ｕｒ ａ ｌ ｍｏ ｄｅ ｌ — ｉ ｎｇ．Ｔｈｅ ｐａ ｐ ｅ ｒ ｅ ｘ ｐｌ ｏ ｒ ｅ ｓ ｔ ｈｅ ｐ ｒ ｏ ｃ ｅ ｓ ｓ ｏ ｆ ｍｏ ｄｅ ｌ ｉ ｎｇ ｄｉ ｆｅ ｒ ｅ ｎｔ ｓ ｌ ｏ ｐ ｅ ｃ ｒ ｅ ｓ ｔ ｓ ｏ ｆ ｃ ｏ ｎ ｓ ｔ ｒ ｕｃ ｔ ｉ ｏ ｎ ｂｙ ＣＡＤ
ＣＡＤ． Ｔｈ ｅ ｗｈ ｏ ｌ ｅ ｉ ｎ ｓ ｔ ｒ ｕ ｃ ｔ ｉ ｏ ｎｓ ｍｅ ｎ ｔ ｉ ｏ ｎｅ ｄ ｉ ｎ ｔ ｈｅ ｐａ ｐ ｅ ｒ ａ ｒ ｅ ｏ ｒ ｉ ｇ ｉ ｎａ ｌ ｉ ｎｓ ｔ ｒ ｕ ｃ ｔ ｉ ｏｎ ｓ ｏ ｆ ＣＡＤ ，ｗｈ ｉ ｌ ｅ
绘制建筑剖面图—绘制水平楼板线、墙体断面轮廓及楼顶坡板线(CAD课件)
三、绘制楼顶坡板线
（2）设置极轴增量角为45度 根据设计要求，从A点出发向45度方向绘制楼坡面线，如下图所示。
三、绘制楼顶坡板线
（3）应用“偏移”命令，将楼坡面线向下偏移100。应用“延伸”命令将偏移出来的 线延抻到1号墙线。
一、绘制水平楼板线
ቤተ መጻሕፍቲ ባይዱ（1）按照设计所标尺寸，室内地平线分别向上偏移2800、3600、5800、9800， 得到楼面线。如下图所示
一、绘制水平楼板线
（2）将楼面线向下偏移100的距离，绘制出楼板线。如下图所示
二、绘制墙体剖面轮廓线
用“偏移”，按照设计尺寸，绘制墙体剖面轮廓线。如下图所示。
三、绘制楼顶坡板线
（4）应用“修剪”命令，绘制将多余线条修剪和删除掉，并用“直线”命令绘制断 面线，得到如下图所示图形。
瓦房坡屋顶别墅cad施工方案设计图纸
教你屋顶平面图画法！（内附精品下载资料）
教你屋顶平⾯图画法！（内附精品下载资料）建筑新闻热点在勒·柯布西耶提出的建筑五要素中，他极⼒主张建筑应该有平屋顶，以实现屋顶花园的设计，为使⽤建筑的⼈们提供更多有价值的室外空间，取代本应⽤于建造更多楼房的地表⾯积。
他的这⼀观点，提⾼了⼈们对户外空间的重视，也算是勒·柯布西耶对⾃⼰缺乏动植物群的设计作品的⼀丝慰藉。
设计视⾓⼁建筑屋顶绿化成热门?25年来最强台风袭击⽇本屋顶瞬间被吹成碎⽚(图)建筑师考试⾼频考点知识1.屋顶的类型 由于地域不同、⾃然环境不同、屋⾯材料不同、承重结构不同，屋顶的类型也很多。
归纳起来⼤致可分为三⼤类：平屋顶、坡屋顶和曲⾯屋顶。
(1)平屋顶是指屋⾯坡度在10%以下的屋顶，最常⽤的排⽔坡度为2%～3%。
这种屋顶具有屋⾯⾯积⼩、构造简便的特点，但需要专门设置屋⾯防⽔层。
这种屋顶是多层房屋常采⽤的⼀种形式。
(2)坡屋顶是指屋⾯坡度在10%以上的屋顶。
包括单坡、双坡、四坡、歇⼭式、折板式等多种形式。
这种屋顶的屋⾯坡度⼤，屋⾯排⽔速度快。
其屋顶防⽔可以采⽤构件⾃防⽔(如平⽡、⽯棉⽡等)的防⽔形式。
(3)曲⾯屋顶为曲⾯，如球形、悬索形、鞍形等。
这种屋顶施⼯⼯艺较复杂，但外部形状独特。
2.平屋顶排⽔ (1)平屋顶起坡⽅式：找坡层的厚度最薄处不⼩于20mm，材料找坡2%;结构找坡3%;檐沟、天沟纵向不应⼩于1%，沟底⽔落差不得超过200mm。
(2)平屋顶排⽔⽅式——有组织排⽔、⽆组织排⽔。
(3)屋⾯落⽔管的布置——F=438D2/H F——单根落⽔管允许集⽔⾯积; D——落⽔管管径; H——每⼩时最⼤降⾬量。
落⽔管间距以10～15m为宜。
3.平屋顶防⽔细部构造 檐⼝——卷材防⽔屋⾯檐⼝800mm范围内的应满粘，卷材收头应采⽤⾦属压条钉压，并应⽤密封材料封严。
涂膜防⽔屋⾯檐⼝的涂膜收头，应⽤防⽔涂料多遍涂刷。
卷材防⽔和涂膜防⽔檐⼝下端均应做鹰嘴和滴⽔槽。
檐沟和天沟——卷材或涂膜防⽔屋⾯檐沟和天沟的防⽔层下应增设附加层，附加层伸⼊屋⾯的宽度不应⼩于250mm。
中望建筑CAD 项目7 创建屋顶
主讲：
项目7 创建屋顶
《建筑CAD课程》
目录
Content
项目7 创建屋顶
7.1 屋顶对象 7.2 创建屋顶
项目7 创建屋顶
任务7.1 屋顶对象 屋顶有关的对象类型包括标准坡顶（SWR_STDROOF）、多坡屋顶（SWR_SLOPEROOF） 和老虎窗（SWR_DORMER）对象。其中标准坡顶又包括人字坡顶、歇山坡顶和攒尖屋顶三种 形式，对于人字坡顶，还支持特例情况，即单坡屋顶，屋脊线和一侧边界重合即可。老虎窗又 包括双坡、三角坡、平顶坡、梯形坡和三坡共计五种形式。老虎窗对象比较复杂，包括了局部 屋顶、墙和窗。 对于这些屋顶对象，可以使用【特性编辑】来设置细节特征，例如图层的细分，脊瓦特性 等。
操作步骤： 1）准备一封闭的PLINE，或利用【搜屋顶线】生成的屋顶线 作为人字屋顶的边界； 2）执行命令，在对话框中输入屋顶参数，图中点取PLINE； 3）分别点取屋脊线起点和终点，如点取边线则为单坡屋顶。 理论上只要是闭合的PLINE就可以生成人字坡屋顶，用户依 据屋顶的设计需求确定边界的形式，也可以生成屋顶后，再 使用【布尔编辑】制作出边界更复杂的屋顶。如图所示。
度或坡度。 【侧坡度】屋面侧坡面山式屋顶
命令交互： 点取主坡的左下角点<退出>： 点取主坡的左下角，位置如左上图所示。 点取主坡的右下角点<退出>： 点取主坡的右下角，位置如左上图所示。 点取侧坡角点<退出>： 点取侧坡的角点，位置如左上图所示。 歇山屋顶的三维效果如左下图所示。
操作步骤： 1）选择组成完整建筑体的所有墙体，系统 自动判断建筑外轮廓。 2）确定生成的封闭PLine偏移出建筑轮廓的 距离，默认600，正值向外，负值向内。
几套斜坡屋顶别墅cad设计方案图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
歇山屋顶是坡屋顶的一种典型表达形式，也是我国古建筑多用的一种屋顶样式。在现代社会，歇山屋顶多被用在阁楼、亭榭等景观建筑中（如图1）。下面，就让我们通过一个CAD教程来了解歇山坡屋顶的绘制方法。
图1
首先，我们需要准备好绘制工具，这里我们使用了浩辰CAD建筑2012软件，没有软件的读者可以录浩辰CAD官网下载。
图5
之后分别确定右下角点、右上角点的位置。这样，我们很快就得到了一个坡屋顶的表达样式（如图6）：
图6
有了上图的基础，我们就能做出丰富的歇山坡屋顶建筑样式了，大家可以动手尝试一下。
浩辰CAD建筑2012下载：/cad_47_86.html
启动软件后，我们简单的绘制一个矩形，矩形的尺寸在此应该和您所要创建的屋顶尺寸一致，如果仅是尝试，在此我建议创建9000 x 6000的矩形（如图2）。
图2
然后调用房间屋顶菜单下的【矩形屋顶】命令进行操作（如图3）。
图3
按照命令提示，我们选择所画的矩形，各项取默认值即可（如图4）。
图4
按提示确定左下角点的位置，用鼠标左键在矩形的左下角点单击一下（如图5）。
