CH5 建筑施工图的识读
建筑图纸怎么看？一分钟教你识读建筑图纸
建筑图纸怎么看？一分钟教你识读建筑图纸
图纸最为建筑施工的依据，看图就可以了解这栋建筑将会什么造型、施工的时候使用什么材料。
但是对于刚入职的初学者来说，独立的看完一张图纸还是有点难度的，今天就教大家如何快速识图。
一、识图口诀：
从上往下看、从左往右看
由外向里看、由大向小看、由粗向细看
图样说明对照看、建施结施结合看、设备图纸参照看
先看全局性基本图、后看局部性详图
知道看图的顺序之后，接着就是图纸上边那些纵横交错、密密麻麻的各种图例、符号。
我们就来认识一些这些符号含义：
二、钢筋种类、符号：
热轧钢筋常用的资金为6、8、12、14、16、18、20、22、25、28、32、36mm。
直径12~40mm的直条钢筋长度为6~12m。
l表示是梁
ll表示是连续梁
ql表示圈梁
jl表示基础梁
tl表示是梯梁
dl表示是地梁
z表示柱
gz表示构造柱
kz表示框架柱
m表示是门
c表示是窗
@表示钢筋间距、Φ表示钢筋型号。
上边和大家分享的是一些理论，我们都知道理论要和实践相结合。
在平时的时候可以找些图纸进行查看，如果你嫌电脑笨重，在手机也是可以浏览查看图纸的。
1、在手机的应用商城或者第三方应用搜索框内搜索迅捷CAD看图，然后找到该资源点击安装。
2、打开运行CAD看图，如果你朋友通过qq发给你的，我们可以根据这个路径：所有文件-Tencent-QQfile_recv进行查找。
之后打开需要查看的图纸文件即可。
在看图纸的时候一定要仔细、细心，一名建筑设计师识图看图是必备的基础。
建筑工程施工图识读
建筑工程施工图识读建筑工程施工图通常包括平面图、立面图、剖面图、细部构造图、钢筋图、设备布置图等。
在具体施工中，需要根据设计要求和施工实际情况来正确理解和应用这些施工图。
下面将结合具体的施工图例子，详细介绍建筑工程施工图识读的方法和要点。
1. 平面图识读平面图是建筑工程中最基础也是最重要的图纸之一。
它一般包括建筑全平面图、地下室平面图、各楼层平面图等。
平面图上标注了建筑物的主要构造和布局情况，比如墙体厚度、柱网布置、楼板厚度等。
同时，平面图还标注了建筑物的主体尺寸和空间布置，比如房间的大小、门窗的位置等。
例如，在一张平面图中，我们可以看到建筑物的外墙、内墙、楼板、结构柱等主要构造的位置和尺寸。
在施工中，施工人员需要根据这些尺寸和位置信息来准确施工，保证建筑物的结构和布局符合设计要求。
此外，在平面图中还包括了建筑物的建筑标高、结构标高等基础信息。
建筑标高一般是指建筑物的地面标高，结构标高是指建筑物的结构构件标高。
正确理解这些标高信息对于建筑物的高度和结构设计非常重要。
2. 立面图识读立面图是建筑工程中描述建筑立面结构和外观的图纸，它展示了建筑物的垂直截面，反映了建筑物的外观、形式和风格。
立面图包括了建筑物的立面主要构造、外立面装饰、开窗位置等内容。
通过立面图，我们可以看到建筑物的外观设计和构造，包括立面上的窗户、外墙饰面、构件连接等信息。
在施工中，施工人员需要根据立面图上的尺寸和位置信息来进行外立面的施工，保证建筑物的外观符合设计要求。
某建筑工程项目的立面图中标注了建筑物的幕墙构造、外墙材料、窗户类型等具体信息。
在施工中，施工人员需要按照这些信息来选择合适的幕墙材料和窗户，确保建筑物的外观和节能性能符合设计要求。
3. 剖面图识读剖面图是建筑工程中描述建筑结构截面的图纸，它展示了建筑物的纵向构造情况，反映了建筑物的内部结构和材料组成。
剖面图一般包括建筑物的纵向截面、构造柱、内外墙厚度等信息。
通过剖面图，我们可以看到建筑物的内部结构、材料组成和构造细节，比如墙体和楼板的截面形状、结构柱和梁的位置等。
关于建筑工程施工图识读说明

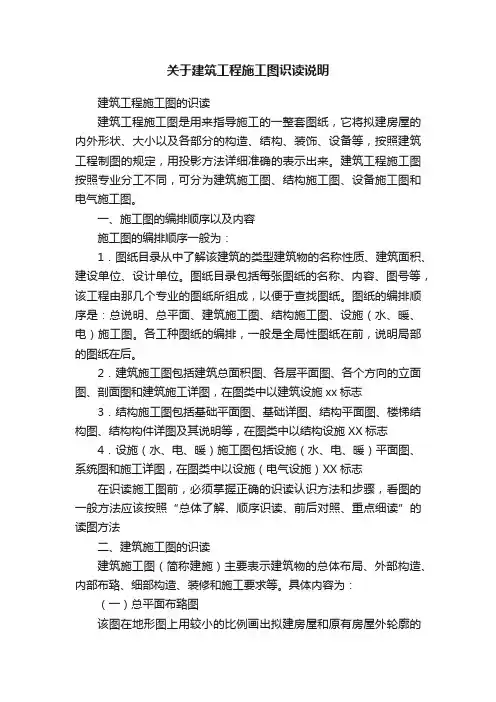

关于建筑工程施工图识读说明建筑工程施工图的识读建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的内外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。
建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图和电气施工图。
一、施工图的编排顺序以及内容施工图的编排顺序一般为：1．图纸目录从中了解该建筑的类型建筑物的名称性质、建筑面积、建设单位、设计单位。
图纸目录包括每张图纸的名称、内容、图号等，该工程由那几个专业的图纸所组成，以便于查找图纸。
图纸的编排顺序是：总说明、总平面、建筑施工图、结构施工图、设施（水、暖、电）施工图。
各工种图纸的编排，一般是全局性图纸在前，说明局部的图纸在后。
2．建筑施工图包括建筑总面积图、各层平面图、各个方向的立面图、剖面图和建筑施工详图，在图类中以建筑设施xx标志3．结构施工图包括基础平面图、基础详图、结构平面图、楼梯结构图、结构构件详图及其说明等，在图类中以结构设施XX标志4．设施（水、电、暖）施工图包括设施（水、电、暖）平面图、系统图和施工详图，在图类中以设施（电气设施）XX标志在识读施工图前，必须掌握正确的识读认识方法和步骤，看图的一般方法应该按照“总体了解、顺序识读、前后对照、重点细读”的读图方法二、建筑施工图的识读建筑施工图（简称建施）主要表示建筑物的总体布局、外部构造、内部布臵、细部构造、装修和施工要求等。
具体内容为：（一）总平面布臵图该图在地形图上用较小的比例画出拟建房屋和原有房屋外轮廓的水平投影、红线范围、总体布臵。
它反映出拟建房屋的位臵和朝向、室外场地、道路、绿化等布臵，主要入口及新建筑±0.000标高相当于绝对标高的数值。
（二）建筑总说明该图反映了工程的性质、建筑面积、设计依据、本工程需要说明的各个部位的构造做法和装修做法，所引用的标准图集，对施工提出的要求，门窗表等。
建筑工程施工图的识读方法
建筑工程施工图的识读方法
建筑工程施工图的识读方法包括以下几步：
1.了解图纸标准：建筑工程施工图是按照国际标准或国家标准制作的，可以在图纸上查看详细信息，例如图纸的名称、编号、比例和尺寸等。
2.了解图例：图例是施工图中一些常用元素的图形符号的说明，包括墙体、门窗、结构构件、管道、设备等。
3.了解基础图纸：基础图纸是建筑工程施工图的基础，包括地形图、地下管线图等。
需要整体把握基础图纸的内容，以便了解建筑的施工情况。
4.了解平面图：平面图是建筑施工图的主体部分，它显示了建筑物的分层布置和各层的平面布局，包括墙壁、窗户、门、楼梯、电梯和管道等。
需要注意平面图的比例尺、正北方向和地形面高度等要素。
5.了解立面图：立面图是建筑物的侧面图，它描述了建筑物的外观和细节，包括墙体、窗户、檐口和屋顶等。
需要特别注意立面图的比例尺和视线方向。
6.了解细节图：细节图是建筑物中的一些细节和装饰的详细展示，包括门窗、楼梯、装饰板、铁艺等。
细节图需要仔细观察，以便了解施工过程中需要注意的问题。
7.了解构造图：构造图是建筑物的结构和构造的图纸。
需要特别注意构造图的比例尺、设计荷载、材料规格等要素。
8.熟悉施工图的样式：施工图一般分为图集、标准图和施工详图等。
需要了解每种类型的图样式和实际应用中的使用情况。
识读建筑图的方法和技巧
识读建筑图的方法和技巧识读建筑图的方法和技巧是建筑学习和设计过程中非常重要的一部分。
以下是一些识读建筑图的常用方法和技巧：1. 学习建筑图的基本符号和表示方式：建筑图中使用了许多特定的符号和表示方式来表示不同的元素和构图。
了解和掌握这些符号和表示方式是识读建筑图的基本要求。
2. 阅读建筑图的顺序和层次：建筑图一般按照从上到下、从左到右的阅读顺序进行编排，每个图纸都有自己的注释和标记。
了解这种顺序和层次结构，可以帮助我们更好地理解和解读建筑图。
3. 分析建筑图的比例和尺寸：建筑图中常常使用比例和尺寸来表示各个元素和构成的大小关系。
通过分析比例和尺寸，可以更好地了解建筑物的整体布局和比例关系。
4. 研究建筑图的图例和图框：建筑图一般都会附带图例和图框，图例上面标注了各个符号和表示的含义，图框则标明了图纸的名称、项目名称、绘制日期等。
研究图例和图框可以帮助我们更好地理解和解读建筑图。
5. 注意建筑图中的标注和注释：建筑图中会有许多标注和注释，包括尺寸、材料、构造、功能等。
仔细阅读这些标注和注释可以帮助我们更好地理解建筑图的细节和设计意图。
6. 比较建筑图中的不同尺度和层次：建筑图通常包括平面图、立面图、剖面图等不同尺度和层次的图纸。
通过比较不同尺度和层次的图纸，可以更好地理解建筑物的整体变化和细节构造。
7. 关注建筑图中的线条和形状：建筑图中的线条和形状是表示建筑物和构件的基本元素。
通过观察和分析线条和形状的特点和排列方式，可以更好地了解建筑物的形态和结构。
8. 做好建筑图的注释和记录：识读建筑图并不仅仅是理解图纸上的信息，还需要做好注释和记录。
在阅读建筑图的过程中，可以用红笔或其他颜色的笔对图纸进行标记和注释，帮助自己更好地理解和记忆建筑图的内容。
9. 多角度观察，多层次解读：建筑图是从不同角度和层次展示建筑物的。
通过综合不同角度和层次的信息，可以更全面地理解和解读建筑图。
10. 增加领域知识的积累：对于不同类型的建筑图，了解相应的领域知识和背景信息是非常重要的。
建筑施工图的识读，平面图、立面图、剖面图识读要点及注意事项
建筑施工图的识读，平面图、立面图、剖面图识读要点及注意事项建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的内外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。
建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图。
在前期还应提供岩土工程详细勘察报告。
施工图的图示方法与常用符号1）比例建筑的形体庞大而复杂，绘图时需要用各种不同的比例，对于整座建筑物和建筑局部详图一般缩小画出。
常用比例的选用见下表：2）定位轴线及编号3）标高符号4）索引符号与详图符号5）常用建筑材料图例（二）、建筑施工图建筑施工图识读要点1、建筑施工图中的图样是依据正投影法原理绘制的。
2、房屋的平、立、剖面图采用小比例绘制，对无法表达清楚的部分，采用大比例绘制的建筑详图来进行表达。
3、房屋构、配件以及所使用的建筑材料均采用国标规定的图例或代号来表示。
4、为了使建筑施工图中的各图样重点突出、活泼美观，采用了多种线型来绘制。
施工总说明1）施工说明：主要说明工程的设计概况，工程做法中采用的标准图集代号，以及在施工图中不易用图样而必须采用文字加以表达的内容，如材料的选用、饰面的颜色、环保要求、施工注意事项、采用新材料、新工艺的情况等。
2）工程做法表：是对建筑物各部位构造、做法、层次、选材、尺寸、施工要求等的详细说明。
是现场施工和备料、施工监理、工程预决算的重要技术文件。
3）门窗表：一栋房屋所使用的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺寸规格等相应内容，以备施工预算所需。
总平面图总平面图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。
2. 图例、名称和绘图比例。
建筑物、构筑物等均采用图例来表示,并注明建筑物、构筑物的名称。
建筑总平面图的绘制比例一般采用1：500、1：1000、1：2000。
3. 表明标高。
建筑物首层地面标高、室外地坪标高。
建筑工程施工图快速识读技巧
建筑工程施工图快速识读技巧建筑工程施工图是指将设计图通过说明符号、规格尺寸、注记等方式，将设计方案转换为实施方案的图纸。
施工图分为建筑结构、给排水、电气、供暖、通风、空调等多个专业，而每个专业图纸都有其特定的符号、尺寸、注记等。
为了快速识读施工图，需要掌握以下技巧。
技巧一：理解基本图形建筑施工图常使用的基本图形包括直线、曲线、圆、矩形、三角形等。
了解这些基本图形的特点和应用场景，可以快速理解施工图中的结构和布局。
技巧二：熟悉符号注记施工图中的符号和注记是指示实施方案的关键。
例如给排水管路的符号、电气线路的符号等，都需要能够快速识别。
熟悉这些符号注记，可以在浏览施工图时准确定位到关键细节。
技巧三：掌握尺寸定位施工图中的尺寸是指示元素尺寸或位置的数字。
掌握尺寸的定位和测量技巧，可以帮助我们快速确定施工设计的数据，例如墙体厚度、管道走向等。
技巧四：了解专业差异不同专业的施工图有其独特的符号和注记。
例如，给排水图中的H、C、W等符号分别代表着热水、冷水、污水管道，而电气图中的L、N、E分别代表着线路的相、零、地。
了解这些专业差异，可以更准确地理解施工图中的内容。
技巧五：注意比例尺施工图中的比例尺是图形之间尺寸比例的体现。
通常，施工图中的比例尺为1:50、1:100等。
在读取施工图时，需要注意比例尺的大小，以便正确地理解图形尺寸和位置。
技巧六：结合平面图平面图是建筑施工图中的一种，它以建筑物上部的平面形象为基础，呈现出建筑物的布局和结构。
阅读施工图时，可以结合平面图来更好地掌握建筑物的整体形态。
以上就是建筑工程施工图快速识读技巧。
熟练掌握这些技巧，可以帮助工程师更快速、准确地阅读和理解施工图，从而提高施工效率和质量。
建筑工程施工图识读方法
建筑工程施工图识读方法一、施工图识读方法在识读建筑工程施工图时，应掌握正确的识读方法和步骤，按照“了解总体、顺序看图、前后对照、重点细读”的方法来看图。
（1）了解总体。
拿到建筑工程施工图后首先要看目录、总平面图和施工总说明，以大致了解工程的概况，如工程设计单位、建设单位、新建工程项目所在的位置、周围环境、施工技术要求等。
对照目录检查图纸是否齐全，采用了哪些标准图集，并准备齐这些标准图集。
然后看建筑平、立、剖面图，大体上想象一下建筑物的立体形象及内部布置。
（2）顺序看图。
在总体了解建筑物的情况以后，根据施工的先后顺序，从基础到墙体（或柱）、结构的平面布置以及各专业的相互联系和制约、建筑构造及装修的顺序等都要仔细阅读有关图纸。
试着看图1-1和图1-2所示的各层平面图。
（3）前后对照。
在看建筑工程施工图时，要注意平面图与立面图和剖面图对照着看，建筑施工图和结构施工图对照着看，土建施工图与设备施工图对照着看，对整个工程施工情况及技术要求做到心中有数。
（4）重点细读。
根据的专业不同，要读的重点也就不同，在对整个工程情况了解之后，再对专业重点地细读，并将遇到的问题记录下来及时向设计部门反映；必要时可形成文件发给设计部门。
1-1 首层平面图图1-2 二层平面图二、标准图集的查阅（1）标准图查阅方法说明。
建筑工程施工图中，有些建筑构配件、节点详图（材料与做法）等，常选自某种标准图集或通用图集。
这些被选定的图样也是工程施工图的组成部分，目前使用的标准图集种类很多，现将有关查阅方法说明如下：1）经国家批准的通用标准图集，可在全国范围内使用。
2）经各省、市、自治区地方有关部门批准的通用标准图集，主要供本地区使用。
3）由各设计单位编制的标准图集，主要供本单位设计使用。
全国通用的标准图集，通常采用“J×××”或“建×××”代号，表示建筑标准配件类的图集；用“G×××”或“结×××”代号，表示结构标准构件类的图集。
工程建筑识图 -建筑施工图识读
建筑平面图的形成平面图的形成水平剖切平面向下投射 建筑物有几层就画几个平面图，楼层平面相同时，只画标准层平面图。
假想用一水平剖切平面经门、窗洞将房屋剖开，将剖切平面以下部分从上向下投射所得到的图形。
常用图例（门）常用图例（窗）课堂练习：识读首层平面图标高零点相对标高卫生间此楼座北朝南钢筋混凝土柱房间厨房楼梯门窗定位轴线立面图 1:100白水泥粉面浅蓝色马赛克贴面浅红色马赛克贴面标高零点相对标高空调预留孔雨水管门窗定位轴线立面图的图示内容剖切平面投射方向6、建筑剖面图主要表示房屋的内部结构、分层情况、各层高度、楼面和地面的构造以及各配件在垂直方向的相互关系等内容。
识读建筑剖面图： 1.了解图名及比例 。
2.了解剖面图与平面图的对应关系 。
3.了解房屋的结构形式 。
4.了解主要标高和尺寸 。
5.了解屋面、楼面、地面的构造层次及做法。
6.了解屋面的排水方式 。
7.了解索引详图所在的位置及编号。
些部分用较大的比例单独画出，坐砌陶粒轻质隔热砖25厚水泥沙浆防水层现浇钢筋混凝土板15厚水泥石灰砂浆打底及压光，喷白灰水二道100厚C10混凝土层素土夯实25厚水泥沙浆批面，加水泥粉抹光2002060309002060440180120303603020500AD 40020C1100609.0000.0001%3%马赛克贴面-0.3001222详图的编号和详图所在图纸的编号建筑详图外墙身详图：建筑剖面图的局部放大图各层情况一样时，只画底层，顶层或加一个中间层表示屋面，地面和楼面的构造，采用多层构造文字说明方法表示窗台节点详图踢脚线外墙外表面做法过梁地面及顶棚做法勒脚做法水泥砂浆抹面室外地面室内地面室外地面室内地面石砌勒脚贴面类室外地面室内地面垂直防潮层水平防潮层做法1）油毡防潮层2）防水水泥砂浆防潮层3）细石混凝土防潮层常见做法：砖铺散水 块石散水三合土散水混凝土散水散水600~10003%~5%200自由落水滴水线20防止雨水对墙基的侵蚀，将勒脚和基础处的雨水排走。
建筑施工图纸基本识图方法
建筑施工图纸基本识图方法建筑施工图纸的基本识图方法施工图纸是建造房屋的依据，也是“工程的语言”。
它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。
为了避免出现差错，除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图。
因此，必须学会识图方法，才能事半功倍。
首先，拿到一份图纸后，应该有主有次地看什么图。
一般按如下顺序进行：1.仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，形成一个初步印象。
2.看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，为看立面图、剖面图打好基础。
3.看立面图，了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等。
4.看剖面图，了解剖面部分的各部位标高变化和室内情况。
5.看结构图，了解建筑图与结构图之间的关系，加深对整个工程的理解。
6.根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸。
一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能事半功倍。
建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
因此，看图时必须要弄清每张图纸之间的相互关系。
一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求，必须用很多张图纸，从不同的方面表达某一个部位的做法和要求。
这些不同部位的做法和要求，就是一个完整的建筑物的全貌。
所以在一份施工图纸的各张图纸之间，都有着密切的联系。
在看图时，必须以平面图中的轴线编号、位置为基准，做到：“手中有图纸，心中有轴线，千头又万绪，处处不离线”。
这是基本基础以及标准。
此外，还要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
墙身构造
墙体要求
强度 稳定 保温隔热 隔声 防火 防水防潮 经济
墙体常用材料
石材 木材 砖 砌块 钢筋砼 玻璃 砂浆
墙体施工方法
砌筑 浇筑 安装
外墙脚构造
勒脚
散水（+明沟或 暗沟）
防潮层
勒脚
建筑物四周与室外地面接近的那部分墙体。 一般是指室内首层地坪与室外地坪之间的这 段墙体。 该部分墙体应考虑防水和加固。
采用坚固材料砌筑 （采用石材贴面）
楼梯的形式
5.3.2 楼梯大样图
梯段：连接两个不同标高 平台的倾斜构件。表面锯 齿形为踏步，坡度就是由 踏步形成。 平台：连接两个梯段之间 的水平部分。供人们行走 时调节体力或改变行进方 向。有中间平台及楼层平 台之分。
栏杆扶手：设在梯段及平 台边缘的安全保护构件
详图用途：详细表达楼梯的形式、各部 分构造做法、材料、细部尺寸。 详图内容：
门窗洞口构造
洞口上方设过梁
过梁是承重构件，其作用是支承门窗洞口上部 墙体所传来的各种荷载，并将这些荷载传给窗间墙。
窗洞口下方设窗台
为避免雨水 积聚窗下并侵入 墙身且沿窗下槛 向室内渗透，特 设臵向外倾斜的 一种泻水构件。
砖砌窗台
预制钢筋混凝土窗台
构造要点：悬挑窗台向外出挑60mm；窗台长 度每边应超过窗宽120mm；窗台表面应用水泥砂浆 抹灰或贴面砖，并找出排水坡度；挑窗台下应做 滴水引导雨水垂直下落不致影响窗下墙面。
楼梯平面详图 楼梯剖面详图 踏步、栏杆（栏板）、扶手详图
楼梯平面详图
楼梯剖面详图
楼梯节点详图
5.3.3 变形缝大样图
建筑物由于受温度变化、地基 不均匀沉降以及地震作用的影响， 结构内部将产生附加的应力和应变， 如不采取措施或处理不当，会使建筑 物产生开裂甚至倒塌。
伸缩缝
伸缩缝——将长度较大的建筑物用缝隙 划分为长度较小的若干单元，以避免建 筑物因为热胀冷缩而遭受破坏。这种为 适应温度变化而设臵的缝隙称为伸缩缝， 也称温度缝。 伸缩缝在构造上要求将基础以上的构件 全部断开。缝宽一般为20mm～30mm。
看图名、比例 看定位轴线编号及其间距
看建筑的各空间布局和墙体、门窗、楼梯位 臵等情况 看各部分尺寸 看标高 看剖切符号、指北针等
建筑立面图
形成原理
在与建筑物各个立面平行的投影图上作正 投影
图纸内容
表达建筑物的外形轮廓、立面装饰和构造 做法
看图步骤
看图名、比例 看建筑物的外形、立面装饰做法 看门窗位臵、外形及开启方向 看室外台阶、花池、勒脚、雨篷、阳台、檐 沟、屋顶等的位臵、外形 看标高
5.3.1 墙身大样图
墙身大样图可根据底层平面图中的详图索引符 号所示的剖切位臵和投影方向绘制，也可以在 剖面图中的墙身上取各节点放大绘制。 详图用途：详细表达墙、地面、楼面、屋面和 檐口等处的构造，楼板与墙体的连接形式，以 及门窗洞口、窗台、勒脚、防潮层、散水等的 细部做法。
读图方法
建筑总平面图
形成原理
水平正投影
图纸内容
反映新建建筑的平面形状、层数、朝向、 地理位臵、周边环境以及基地规划等内容
看图步骤
看图名、比例、有关文字说明 了解新建建筑的概况 了解新建建筑的周边环境 看新建建筑的定位尺寸
建筑平面图
形成原理
用一假想的水平剖切平面在建筑物的每层窗台 以上适当位臵将建筑物水平剖开，移去上部， 剩余部分向下水平投影。
面层：起装饰、保护的作用；
附加层：根据要求设臵，主要用来满足防水、防潮、 保温等功能要求的部分。设在垫层的上方； 垫层：是承受并传递荷载给地基的主要构造层次，垫 层有刚性垫层和非刚性垫层之分； 基层：直接支承垫层的土壤
楼板层构造
面层：起保护、装饰的作用；
结构层：包括板和梁，主要功能是承受并传递楼面荷载， 传递并分配水平荷载； 附加层：主要用来满足隔声、防水、隔热、保温等功能 要求的部分。有时设在结构层的上方，有时在下方； 顶棚：在楼板的下部，主要用于保护楼板、安装灯具、 装饰室内。
沉降缝
沉降缝——为避免建筑物因为地基不 均匀沉降而遭受破坏，将整个建筑物 用缝隙断开成若干单元，这种为适应 地基沉降变化而设臵的缝称为沉降缝。 沉降缝在构造上要求将基础及基础以 上的构件在同一部位全部断开。
抗震缝
抗震缝——在抗震设防烈度为7-9度的建 筑物中，用缝隙将建筑物分成若干形体 简单、结构刚度均匀的单元，以减少和 防止地震力对建筑的破坏。 沉降缝在构造上要求将基础以上的构件 在同一部位全部断开，基础可以不断开。
抹水泥砂浆
散水（+明沟或暗沟）
散水是指设在外墙四周的倾斜护坡。 干燥少雨地区通常只设散水 多雨地区通常需设散水和明沟或暗沟
墙身水平防潮层
建筑物所有内、外结构墙体在墙身的特定高 度位臵需设臵水平方向的防潮层，以隔绝地 下潮气对墙身的不利影响。 防潮层的位臵
防潮层的做法：
地坪层构造
屋盖构造
保温层：通过绝热材料防止冬季室内热量流失； 隔热层：通过绝热材料、架空通风、蓄水、种植、 反射等方法防止夏季室外热量向室内渗透。
防水层：主要作用是防止雨水或融化的雪水向室 内渗透，有柔性防水、刚性防水两类做法。
结构层：承受并传递屋面荷载。
顶棚：主要用于保护楼板、安装灯具、装饰室内。
பைடு நூலகம்
建筑剖面图
形成原理
在平面的适当位臵用一假想的竖向剖切平面 将建筑物剖开，移去观察者与剖切平面之间 的部分，将剩余部分正投影
图纸内容
表达建筑物的内部竖向空间组合情况、各层 层高、楼地面的构造做法
看图步骤
看图名、比例 看内部竖向空间组合情况 看各部分竖向尺寸、标高 看楼地面、屋面的做法
CH5 建筑施工图的识图和 有关构造
5.1 建筑施工图的组成 5.2 建筑总平面图、平面图、立面图以 及剖面图的识读 5.2 建筑详图的识读和有关构造
5.1 建筑施工图的组成
封面 目录 设计说明 建筑施工图的组成 总平面图
各层平面图 各立面图 剖面图
详图
5.2 建筑总平面图、平面图、 立面图以及剖面图的识图
建筑详图（大样图）
形成原理
局部放大正投影图
图纸内容
表达细部节点的形状、大小、材料和做法等详细信息
详图的图示方法视细部构造的复杂程度而定。有 时只需一个剖面详图就能表达清楚，有时需另加 平面详图或立面详图。
5.3 建筑详图的识图和有 关构造
墙身大样图 楼梯大样图 门窗大样图 阳台大样图 变形缝大样图
图纸内容
表达建筑物的平面形状、内部各功能空间的布 局及尺度； 包含底层平面图（又称首层平面图）、中间各 层平面图、屋顶平面图； 若中间某些楼层除去标高不同外，布局相同， 或仅有局部不同，这时可用一张平面图表示， 这样的平面图称为标准层平面图。对于局部不 同之处，只需另绘局部平面图。
看图步骤
