序言机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。
一、零件的分析（一）零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ25孔与操纵机构相连，二下方的φ60半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
（二）零件的工艺分析CA6140车床共有两处加工表面，其间有一定位置要求。
分述如下：1. 以φ25mm孔为中心的加工表面这一组加工表面包括：φ25H7mm的孔，以及φ42mm的圆柱两端面，其中主要加工表面为φ25H7mm通孔。
2. 以φ60mm孔为中心的加工表面这一组加工表面包括：φ60H12的孔，以及φ60H12的两个端面。
主要是φ60H12的孔。
3. 铣16H11的槽这一组加工表面包括：此槽的端面，16H11mm的槽的底面，16H11mm的槽两侧面。
4. 以M22×1.5螺纹孔为中心的加工表面。
这一组加工表面包括：M22×1.5的螺纹孔，长32mm的端面。
主要加工表面为M22×1.5螺纹孔。
这两组加工表面之间有着一定的位置要求，主要是：（1）φ60孔端面与φ25H7孔垂直度公差为0.1mm.。
（2）16H11mm的槽与φ25H7的孔垂直度公差为0.08mm。
由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。
二、工艺规程设计(一)确定毛坯的制造形式零件材料为HT200。
ca6140车床拨叉课程设计
ca6140车床拨叉课程设计一、课程目标知识目标：1. 掌握CA6140车床拨叉的结构、原理及其在车床操作中的作用；2. 了解车床拨叉的安装、调整与维护方法；3. 掌握相关机械制图知识，能识读和绘制车床拨叉的零件图。
技能目标：1. 能够正确操作CA6140车床，熟练使用车床拨叉进行工件加工；2. 学会使用工具对车床拨叉进行调整和简单维修；3. 能够运用所学知识解决实际操作中遇到的问题。
情感态度价值观目标：1. 培养学生严谨细致的工作态度，增强安全意识；2. 培养学生的团队协作能力和沟通能力，提高解决实际问题的能力；3. 增强学生对我国机械制造业的自豪感，激发学生对机械制造专业的学习兴趣。
课程性质：本课程为机械制造专业课程，以实践操作为主，理论教学为辅。
学生特点：学生已具备一定的机械基础知识，动手能力较强，但对车床拨叉的深入了解和实际操作经验不足。
教学要求：结合学生特点，注重实践操作，使学生在动手实践中掌握知识，提高技能。
同时，注重培养学生的安全意识和团队协作能力。
通过本课程的学习，使学生能够达到课程目标，为将来的职业生涯打下坚实基础。
二、教学内容1. 理论教学：a. 车床拨叉的结构与原理：讲解车床拨叉的组成部分、工作原理及其在车床操作中的重要性；b. 车床拨叉的安装与调整：介绍车床拨叉的安装方法、调整步骤及注意事项；c. 车床拨叉的维护与保养：阐述车床拨叉的日常维护、保养方法及故障排除。
2. 实践操作：a. 操作演示：教师现场演示CA6140车床拨叉的操作方法，包括工件装夹、加工过程及安全操作规范；b. 学生实操：学生在教师指导下，进行车床拨叉的实际操作，包括工件加工、拨叉调整等；c. 故障分析与排除：针对实际操作中可能出现的故障，引导学生进行分析与排除。
3. 教学大纲与教材：a. 教学大纲：按照课程目标，制定详细的教学大纲，明确教学内容、进度安排及教学要求；b. 教材章节：参照教材，明确涉及车床拨叉的相关章节，如《机械制造基础》、《金属切削机床》等；c. 教学内容列举：具体列举各章节的教学内容，确保教学内容的科学性和系统性。
CA6140拨叉831002课程设计说明介绍模板之欧阳家百创编
序言欧阳家百（2021.03.07）机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。
一、零件的分析（一）零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ25孔与操纵机构相连，二下方的φ60半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
（二）零件的工艺分析CA6140车床共有两处加工表面，其间有一定位置要求。
分述如下：1. 以φ25mm孔为中心的加工表面这一组加工表面包括：φ25H7mm的孔，以及φ42mm的圆柱两端面，其中主要加工表面为φ25H7mm通孔。
2. 以φ60mm孔为中心的加工表面这一组加工表面包括：φ60H12的孔，以及φ60H12的两个端面。
主要是φ60H12的孔。
3. 铣16H11的槽这一组加工表面包括：此槽的端面，16H11mm 的槽的底面，16H11mm的槽两侧面。
4. 以M22×1.5螺纹孔为中心的加工表面。
这一组加工表面包括：M22×1.5的螺纹孔，长32mm的端面。
主要加工表面为M22×1.5螺纹孔。
这两组加工表面之间有着一定的位置要求，主要是：（1）φ60孔端面与φ25H7孔垂直度公差为0.1mm.。
（2）16H11mm的槽与φ25H7的孔垂直度公差为0.08mm。
由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。
CA6140车床拨叉[831002]机械加工工艺及精铣槽16H11夹具设计课程设计说明书
![CA6140车床拨叉[831002]机械加工工艺及精铣槽16H11夹具设计课程设计说明书](https://img.taocdn.com/s3/m/7f815cc3102de2bd960588e6.png)
题目：拨叉工艺（工装）设计目录任务书 (3)第1章. 零件分析 (5)1.1 零件的作用 (5)1.2 零件的工艺分析………………………………………5--61.3 零件的技术条件分析 (6)第2章. 选择毛坯、确定毛坯尺寸、设计毛坯图 (6)2.1 选择毛坯 (6)2.2 确定零件的加工余量 (6)2.3 设计毛坯图 (7)第3章. 机械加工工艺过程 (7)3.1 基准的选择 (7)3.2 表面加工方法的选择 (8)3.3 拟定机械加工工艺路线…............................................8--103.4 加工方案的比较与优化...................................10--11 第4章. 工序设计 (11)4.1 选择加工设备 (11)4.2 选择刀具、量具及夹具 (11)4.3 确定切削用量及基本工时………………………… ..11--134.4 确定工序尺寸...............................................13--14 第5章夹具设计.. (14)5.1 本工序的加工要求与应限制的自由度 (14)5.2 确定定位方案及定位误差的分析与计算……….14--155.3 夹紧方案确定及夹紧装置的选择设计…………15--185.4 确定夹具的对刀（或导向）装置………………18--195.5 夹具上其它装置的设计…………….……………19--215.6 夹具体的设计 (21)5.7 夹具技术条件的制定 (21)5.8 夹具的操作说明 (21)参考文献 (22)心得体会 (23)附录：1、机械加工工艺过程卡一套2、机械加工工序卡一张3、夹具总装图一张4、夹具体工作图一张课程设计任务书课程名称机械制造技术基础题目设计拨叉机械加工工艺工装第一章零件的分析1.1零件的作用题目所给的零件是CA6140车床的拨叉。

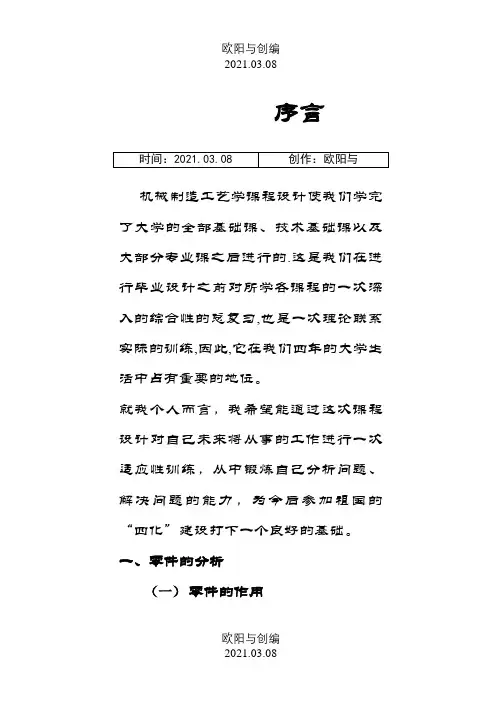

CA6140拨叉831002课程设计说明介绍模板之欧阳与创编
序言机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。
一、零件的分析（一）零件的作用欧阳与创编题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ25孔与操纵机构相连，二下方的φ60半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
（二）零件的工艺分析CA6140车床共有两处加工表面，其间有一定位置要求。
分述如下：1. 以φ25mm孔为中心的加工表面这一组加工表面包括：φ25H7mm 的孔，以及φ42mm的圆柱两端面，其中主要加工表面为φ25H7mm通孔。
欧阳与创编2. 以φ60mm孔为中心的加工表面这一组加工表面包括：φ60H12的孔，以及φ60H12的两个端面。
主要是φ60H12的孔。
3. 铣16H11的槽这一组加工表面包括：此槽的端面，16H11mm的槽的底面，16H11mm的槽两侧面。
4. 以M22×1.5螺纹孔为中心的加工表面。
这一组加工表面包括：M22×1.5的螺纹孔，长32mm的端面。
主要加工表面为M22×1.5螺纹孔。
这两组加工表面之间有着一定的位置要求，主要是：（1）φ60孔端面与φ25H7孔垂直欧阳与创编度公差为0.1mm.。
（2）16H11mm的槽与φ25H7的孔垂直度公差为0.08mm。
由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。
拨叉(CA6140)831002课程设计任务书说明书及铣断夹具分析
3 工艺规程的设计
3.1 确定毛坯的制造形式
零件材料为 HT200。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，故 选择铸件毛坯。
3.2 基准的选择 基面选择是工艺规程设计中的重要工作之一。 基面选择得正确与合理可以使 加工质量得到保证，生产率得以提高。否则，加工工艺过程中回问题百出，更有
本零件各加工表面的加工方法即加工工艺路线已经在前面根据有关资料确定本零件的各加工表面的各工序或工步的加工余量除粗加工工序或工步加工余量之外其余工序或工步加工余量可以根据现代制造工艺设计方法中的精半精加工余量建议值来确定粗加工工序或工步加工余量不是从表中查出确定而为加工余量毛坯余量减去其余后续工序或工步各加工余量之和
III
目录
设计任务书..................................................................................................................... Ⅰ 摘要 .................................................................................................................................................. Ⅱ Abstract ......................................................................................................................................... Ⅲ 1 设计内容 ..................................................................................................... 错误！未定义书签。 2 零件的分析 .................................................................................................................................. 2 2.1 零件的作用 ..................................................................................................................... 2 2.2 零件的工艺分析 ............................................................................................................ 2 3 工艺规程的设计 ......................................................................................................................... 2 3.1 确定毛坯的制造形式 ................................................................................................... 2 3.2 基准的选择 ..................................................................................................................... 2 3.3 制定工艺路线 .............................................................................. 错误！未定义书签。 3.4 机械加工余量、工序尺寸及毛坯尺寸的确定 ..................................................... 4 3.5 确定切削用量及基本工时.......................................................................................... 7 4 专用夹具设计............................................................................................................................ 18 参考文献 ......................................................................................................................................... 19 致谢 .................................................................................................................................................品零件图一份、生产纲领为中批生产、生产制造能力不限。
CA6140车床831002拨叉夹具课程设计
目录一．零件的分析 (1)（一）零件的作用 (1)（二）零件的工艺分析 (2)二．工艺规程的设计 (3)（一）确定毛坯的制造形式 (3)（二）基面的选择 (3)（三）制定工艺路线 (3)（四）机械加工余量工序尺寸及毛坯尺寸确实定..5（五）确立切削用量及根本工时 (7)三．夹具设计 (13)（一）问题的提出 (13)（二）夹具设计 (13)四．参考文献 (17)序言-机械制造工艺学课程设计使我们学完了大学的全部根底课、技术根底课以及大局部专业课之后进展的.这是我们在进展毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进展一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化〞建立打下一个良好的根底。
一、零件的分析（一）零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ25孔与操纵机构相连，二下方的φ60半孔那么是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
-（二）零件的工艺分析CA6140车床共有两处加工外表，其间有一定位置要求。
分述如下：1.以φ25mm孔为中心的加工外表这一组加工外表包括：φ25H7mm的孔，以及φ42mm的圆柱两端面，其中主要加工外表为φ25H7mm通孔。
2.以φ60mm孔为中心的加工外表这一组加工外表包括：φ60H12的孔，以及φ60H12的两个端面。
主要是φ60H12的孔。
3. 铣16H11的槽这一组加工外表包括：此槽的端面，16H11mm的槽的底面，16H11mm的槽两侧面。
4. 以M22×1.5螺纹孔为中心的加工外表。
这一组加工外表包括：M22×1.5的螺纹孔，长32mm的端面。
CA6140车床拨叉(831002)加工工艺及25H7孔加工钻床夹具设计
一、绪论 (7)二、机床夹具概述 (7)2.1夹具的现状几生产对其提出新的要求 (8)2.2现代夹具的发展发向 (9)2.3机床夹具及其功用 (10)2.3.1机床夹具 (10)2.3.2机床夹具的功能 (10)2.4机床夹具在机械加工中的作用 (11)2.5机床夹具组成和分类 (12)2.6机床夹具的分类 (12)1、按夹具的通用特性分类 (13)2、按夹具使用的机床分类 (14)2．7机床夹具设计特点 (15)2.8机床夹具的设计要求 (16)三、零件分析 (16)3、1 零件的作用和装配关系 (16)3、2 的材料、结构特点和主要工艺问题 (17)四、明确生产类型和工厂条件 (19)4.1:确定工艺的基本特征 (19)五、工艺方案的拟定 (19)5、1 制造方法和毛坯余量的确定 (19)5、2 基准选择 (20)5、3 工艺路线的制定 (20)六、机械加工余量、工序尺寸及毛皮尺寸的确定 (24)七、夹具设计 (42)7、1问题的提出 (42)7、2夹具设计 (42)7.3:切削力及夹紧力的计算 (43)7、4定位误差分析 (43)7、5夹具设计及简要操作说明 (40)总结 (46)致谢 (47)参考文献 (48)2.3机床夹具及其功用2.3.1机床夹具夹具是一种装夹工件的一种工艺装备，它广泛地应用于机械制造过程的切削加工，热处理装配，焊接和检测等工艺过程中。
在金属切削机床工件是使用的夹具称为机床夹具，在现代生产过程中，机床夹具是一种不可缺少的工艺装备，它直接影响着加工的精度，劳动生产率和产品的制造成本等，故机床夹具的设计在企业产品设计和制造以及生产技术装备中占有极其主要的地位。
机床夹具设计是一项重要的技术工件。
2.3.2机床夹具的功能在机床上应用夹具装夹工件时，其主要功能是使工件定位和夹紧。
1.机床夹具的主要功能机床夹具的主要功能是装夹工件，使工件装夹中的定位和夹紧。
（1）、定位确定工件在夹具中占有正确的位置的过程，定位是通过工件定位基准而与夹具定位元件的定位面接触成配合实现的正的定位可以保证加工面的尺寸和位置的精度要求。
