单层绕卷筒壁厚与钢丝绳直径关系的研究
基于Ansys的起重机卷筒特征值屈曲分析
65CONSTRUCTION MACHINERY 2014.7设计计算DESIGN & CALCULATION［收稿日期］2014-03-10［通讯地址］舒俊，武汉市洪山区徐东大街45号中铁工程机械研究设计院基于Ansys 的起重机卷筒特征值屈曲分析舒 俊，徐 超（中铁工程机械研究设计院，湖北 武汉 430066）［摘要］以2000t 起重机焊接卷筒设计为对象，采用Ansys 对卷筒进行了特征值屈曲稳定性分析，结果表明采用传统公式设计偏于保守，为卷筒的结构优化设计提供了一种可靠的方法。
［关键词］卷筒；特征值屈曲分析；优化设计［中图分类号］TH21 ［文献标识码］B ［文章编号］1001-554X （2014）07-0065-03Eigenvalue buckling analysis of drum on crane based on AnsysSHU Jun ，XU Chao起重机卷筒壁厚大多是根据经验公式确定，即将基本壁厚取为所用钢丝绳的直径，对于大型卷筒而言，仍会出现计算时稳定性不足的状况。
实践证明，这种设计方法偏于保守，不仅增加了制造的困难，还造成了材料的浪费，降低了卷筒的使用性能。
因此有必要借助有限元分析软件对卷筒稳定性进行仿真分析，探讨卷筒壁厚优化设计的可靠 依据。
1 传统方法计算卷筒稳定性港珠澳大桥2000t 门式起重机小车卷筒设计为单层缠绕双联卷筒，卷筒表面加工有标准螺旋绳槽。
卷筒长度L =6200mm ，名义直径D =2500mm ，壁厚δ=44mm ，绳槽节距t =49mm ，单根钢丝绳拉力S max =366.9kN 。
卷筒结构如图1所示。
图1 2000t 起重机卷筒结构图对于直径大于1200mm ，长度大于2D 的薄壁焊接卷筒，需要进行稳定性验算。
传统的卷筒应力和稳定性计算公式如下：卷筒筒壁最大应力σc =A 1A 2S max /δt（1）失稳临界压强P w ＝52500δ3/R 3 （2）卷筒壁压强P =2S max /Dt （3）稳定性系数K =P w /P （4）其中A 1为绳圈绕入时对筒壁应力的影响系数，一般取A 1=0.75；A 2为与卷筒层数相关的系数，对单层卷绕取1；δ为卷筒壁厚；R 为卷筒绳槽底半径；D 为卷筒绳槽底直径；t 为钢丝绳卷绕节距；S max 为钢丝绳最大静拉力。
卷筒的结构设计
卷筒的结构设计作者：宋今朝来源：《中国新通信》2015年第06期【摘要】对龙门吊卷筒的结构设计做了简要的介绍，并指出了设计中应注意的问题。
【关键词】卷筒绳槽联轴器一、概述在龙门吊起升机构的设计中，卷筒的设计至关重要.卷筒一般由铸铁或铸钢制成，大型卷筒也有用钢板焊成的。
卷筒大多用作单层卷绕，卷筒上有螺旋绳槽，绳槽的尺寸是有标准规定的。
半圆形的绳槽最利于钢丝绳与卷筒外壁之间的接触。
为了不使绳槽卡住钢丝绳，故绳槽半径应稍大于钢丝绳的半径，R=0.53d。
当钢丝绳从卷筒上方绕出时，尤其是使用抓斗时，为避免由于钢丝绳松弛而扰乱绳子的排列，宜用深槽，卷筒端部也应有档边。
在一般情况下尽量用浅槽，以缩减卷筒长度。
卷筒与减速器轴可以通过特种联轴器相连接，在减速器轴的悬臂部分有半个齿形联轴器，另外半个则在卷筒的轮辐上。
同时倦筒轴的一端还支承在减速器轴的悬臂内，减速器输出轴的扭矩并不通过轴，而是通过齿形联轴器直接传绐卷筒。
这种连接卷筒方法紧凑可靠。
当卷筒与开式齿轮传动的大齿轮连接时，卷筒端面同齿轮轮辐之间用螺钉相连，或者用精制螺栓承受剪切力以传递扭矩，或者在螺孔内铰配受剪套筒面采用受拉的粗制螺拴。
卷筒长，其轴也长，从节约的原则考虑，可取消长轴，而采用与卷筒轮辐相固接的悬臂轴套. 卷筒与减速器的连接是省略卷筒长轴的另一种方案。
卷筒的一端通过一圈沿圆周均布的鼓形滚柱支承在减速器输出轴的悬臂上，滚柱嵌在轮毂和轮辐内外圈之间的半圆形凹槽内，沿着圆周能够传递切向力，也就是能够传递扭矩，同时这圈滚柱还兼有调位性的径向轴承的作用。
滚柱的传递扭矩由全部滚柱分担，而径向载荷则由分布在180°范围内的滚柱来承担。
总之，采用这种结构可以达到轴的静定，结构紧凑.安全可靠和安装性能良好的效果。
将鼓形滚柱改成固接于圆盘的柱销时，就形成鼓形柱销联轴器，它也可以起到铰接支承和传递扭矩的作用。
钢丝绳在卷简上的固定通常都采用螺钉压板或者使钢丝绳通过卷筒表面孔道穿入内部，然后用压板或楔块将钢丝绳固定起来。
基于ANSYS的提升绞车卷筒的有限元分析_安长河
煤矿机械 Coal Mine Machinery
Vol.36 No.03 Mar. 2015
doi:10.13436/j.mkjx.201503113
基于 ANSYS 的提升绞车卷筒的有限元分析
安长河 （中国煤炭科工集团 武汉研究院， 武汉 430064）
总压力值之间并非成线性关系， 而是如图 1 所示
1 卷筒的受力分析
呈现的变化曲线。
1 t 提升绞车的主要参数：
45
钢 丝 绳 对 卷 筒 的 压 力 总 和/MPa
卷筒直径 D0/mm
250
卷筒壁厚 δ/mm
15
卷筒宽度 B/mm
280
设计的最大缠绕层数 n
14
内圈卷筒上钢丝绳的拉力 P/kN
20.01
NODAL SOLUTION
故可以采用标准的圆柱面约束近似代替轴承座对 滚筒的约束，在卷筒的对称面施加对称约束，只保 留切向转动的自由度，限制轴向、径向的转动以及
TIME=14 SBQV (AVG) DMX=0.217 623 SMN=0.462 533 SMX=72.853
X、Y、Z 三个方向的平动。
Abstract: This paper will put 1 ton winch as the research subjects and establishe the three dimensional model of the drum of hoisting winch. The three -dimensional model was introduced into ANSYS Workbench to make fatigue analysis. According to the results of fatigue analysis, get the stress and strain distribution of the main components of drum. Studied on the change process of stress?and strain with the change of reel wire rope winding layers and provided reference for reasonable design and use of winch. Key words: hoisting winch; drum; FEA; stress

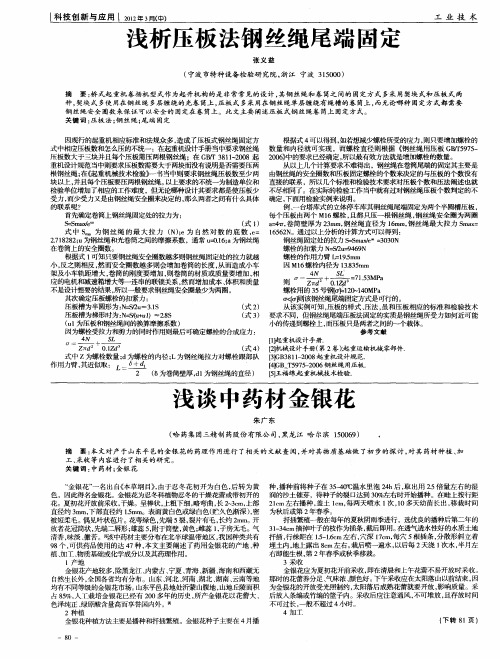

浅析压板法钢丝绳尾端固定
根据式 ４ 可以得 到 ， 如若想 减少 螺栓所受的应力 ， 则只要增加 螺栓的 数 量 和内径 就可 实现 ，而螺 栓直径 则根 据 《 丝绳 用压 板 Ｇ ／５７ — 钢 Ｂｒ９ ５ ２０ ＞ ０ ６中的要求已经确定 ， ） 所以最有效方法就是增加螺栓 的数 量。 从以 Ｅ ． 八个计算要求不难得 出，钢丝绳在卷筒尾 端的固定其主要是 由钢 丝绳的安全圈数和压板 固定螺栓 的个 数来决定的与压板 的个 数没有 直接的联系 ，所以几个标准和检验技术要求对压 板个数和压法 阐述也就 不尽相 同了。在实际的检验工作 当中就有过对钢 丝绳 压板个数判 定的不 确定 ， 面用检 验实例来说明 。 下 例 、 台塔 库式的立体停车库其钢丝绳尾端 固定为 两个半 圆槽压板 ， 一
式 中 ｓ 为钢 丝 绳 的 最 大 拉 力 （ ） Ｎ ； 自然 对 数 的 底 数 ，＝ １５２ 。通过以上分析 的计算方式可 以得 到 ： ｅ为 ｅ ６６ Ｎ ２ １２ ２ｕ ． ８ ８ ；为钢丝绳 和光 卷筒之间 的摩擦 系数 ，通常 ｕ０ ６ａ 钢丝绳 ７ ＝． ；为 １ 钢丝绳固定处 的拉力 ￣－ ａ］ ３ ３ Ｎ －ｍ ｘ ＝ ０ ０ Ｓ ｅ 在 卷筒上的安全圈数 。 螺栓的扣紧力 Ｎ Ｓ ｕ ９ ６ Ｎ ＝／ ＝４ ９ ２ 根据式 １ 可知只要钢丝绳安全 圈数越多则钢丝 绳固定处的拉力就越 螺栓的作用力臂 Ｌ １ ． ｍ ＝９ｍ ５ 小 ， 之则相反 ， 而安全 圈数越多则 会增加卷筒 的长度 ， 而造成小 车 反 然 从 因 Ｍ１ 螺栓 内径 为 ｌ． ５ ｍ ６ ３３ｍ ８ 架 及小车轨 距增大 ， 的刚度要 增加 ， 卷筒 则卷筒 的材质 或质量要增 加 ， 相 则 ＝ ＋ Ｓ＇：１ 面ｔ ７
首先 确定卷筒上钢丝绳 固定处 的拉力 为 ：
基于ANSYS卷筒单层卷绕与多层卷绕的优化设计
基于ANSYS 卷筒单层卷绕与多层卷绕的优化设计*王悦张仲鹏申士林顾斌（西南交通大学机械工程研究所，成都610031）Optimization Design of Single Winding and Multi-layer Winding Roll Based on ANSYSWANG Yue ，ZHANG Zhong-peng ，SHEN Shi-lin ，GU Bin（Institute of Mechanical Engineering ，Southwest Jiaotong University ，Chengdu 610031，China ）文章编号：1001-3997（2012）08-0004-02【摘要】焊接卷筒是大型起重机中应用最为广泛的一种结构形式。
它是直接影响起重机卷绕装置如起升机构、变幅机构、牵引机构等工作特性及其制造成本的关键零部件，其设计和制造一直倍受起重机行业的技术人员关注在分析传统卷筒壁厚设计的基础上,对起重机卷筒进行了有限元分析。
以起重机实际应用的卷筒为例进行计算，基于ANSYS 分别对单层和多层卷绕的卷筒进行了有限元优化设计，发现常规的理论设计比较保守，在安全的基础上，对卷筒壁厚，直径，长度，挡边，卷筒毂位置等各方面的结构参数进行了优化，有效地减轻了卷筒的重量。
在结构方面特别对于大吨位起重机多层卷绕比单层卷绕更能实现卷筒的轻量化。
关键词：起重机；卷筒；有限元优化；多层卷绕【Abstract 】Welding roll is a structure used widely in large crane that directly influence the cranewinding devices,such as lifting mechanism ，luffing mechanism and traction mechanism which are key parts in working characteristics and manufacturing costs.So that its design and manufacturing had been the con －cern of crane industry technical staffs ，who are analyzing crane roll with finite element analysis based on in －ner thick design of the roll traditionally.In practical application of a crane reel for an example ，calculation is done based on ANSYS ，and single and multi-layer winding rolls are designed respectively with finite ele －ment optimization method ，it is found that the conventional theory design is more conservative.On the basis of safety ，structure parameters such as the inner roll thick ，diameter ，length ，raised edge and drum hub posi －tion are optimized ，which effectively reduce the weight of the roll.The roll lightweight is realized for multi-layer winding roll of large tonnage crane than single winding in the structure.Key Words ：Crane ；Drum ；Finite Element Optimization ；Multilayer Winding中图分类号：TH16；TH12文献标识码：A＊来稿日期：2011-10-25＊基金项目：中央高校基本科研业务费专项资金资助（2010ZT03）1引言起重机的卷筒是重要的承载部件，它的合理设计对起重机的安全可靠工作至关重要。
缠绕式提升机滚筒壁厚设计方法研究
ቤተ መጻሕፍቲ ባይዱq1 = p / rt 式中： q1 － 筒壁径向载荷，MPa；
P － 钢丝绳最大静拉力，N； r － 滚筒半径，mm； t － 钢丝绳缠绕节距，mm。 实际上，卷绕于滚筒上的钢丝绳，每一绳圈的拉力 都不相同。钢丝 绳 与 滚 筒 绳 槽 之 间 的 摩 擦 ，妨 碍 了 钢 丝绳拉力间 的 平 衡 关 系。 根 据 矿 山 提 升 机 械 设 计，引 入系数，做如下计算： q = q1 As
2012 年第 4 期
137

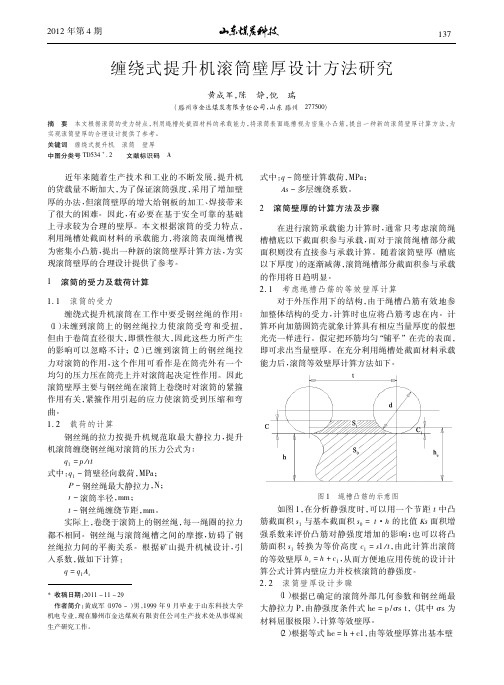

缠绕式提升机滚筒壁厚设计方法研究
