才茂通信 EVDO 3G路由器 视频监控应用方案
3G视频监控应用解决方案(DOC)范文

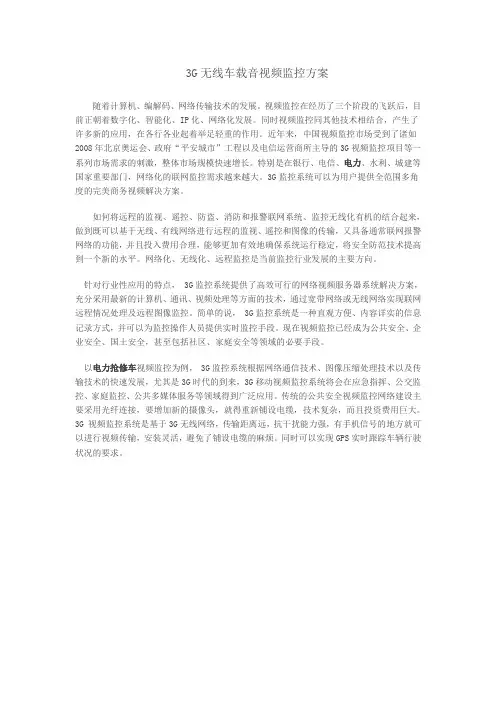

3G无线车载音视频监控方案随着计算机、编解码、网络传输技术的发展。
视频监控在经历了三个阶段的飞跃后，目前正朝着数字化、智能化、IP化、网络化发展。
同时视频监控同其他技术相结合，产生了许多新的应用，在各行各业起着举足轻重的作用。
近年来，中国视频监控市场受到了诸如2008年北京奥运会、政府“平安城市”工程以及电信运营商所主导的3G视频监控项目等一系列市场需求的刺激，整体市场规模快速增长。
特别是在银行、电信、电力、水利、城建等国家重要部门，网络化的联网监控需求越来越大。
3G监控系统可以为用户提供全范围多角度的完美商务视频解决方案。
如何将远程的监视、遥控、防盗、消防和报警联网系统、监控无线化有机的结合起来，做到既可以基于无线、有线网络进行远程的监视、遥控和图像的传输，又具备通常联网报警网络的功能，并且投入费用合理，能够更加有效地确保系统运行稳定，将安全防范技术提高到一个新的水平。
网络化、无线化、远程监控是当前监控行业发展的主要方向。
针对行业性应用的特点， 3G监控系统提供了高效可行的网络视频服务器系统解决方案，充分采用最新的计算机、通讯、视频处理等方面的技术，通过宽带网络或无线网络实现联网远程情况处理及远程图像监控。
简单的说， 3G监控系统是一种直观方便、内容详实的信息记录方式，并可以为监控操作人员提供实时监控手段。
现在视频监控已经成为公共安全、企业安全、国土安全，甚至包括社区、家庭安全等领域的必要手段。
以电力抢修车视频监控为例， 3G监控系统根据网络通信技术、图像压缩处理技术以及传输技术的快速发展，尤其是3G时代的到来，3G移动视频监控系统将会在应急指挥、公交监控、家庭监控、公共多媒体服务等领域得到广泛应用。
传统的公共安全视频监控网络建设主要采用光纤连接，要增加新的摄像头，就得重新铺设电缆，技术复杂，而且投资费用巨大。
3G 视频监控系统是基于3G无线网络，传输距离远，抗干扰能力强，有手机信号的地方就可以进行视频传输，安装灵活，避免了铺设电缆的麻烦。
无线高清视频监控终端技术参数V1.5
无线3G/4G高清视频监控终端技术参数一、产品简介3G/4G无线视频监控终端，是厦门才茂通信科技有限公司自主研发的一款一体化智能无线视频监控终端。
它融合了多项高新技术，如视频获取、3G/4G无线通信技术、语音及对讲、广告播放、报警、GPS定位、抓拍、云台控制、录像以及录像断电保护、硬盘存储、TF卡存储、远程视频回放、四口路由、VPN、DTU数据透传等技术。
本产品支持智能传感器接入，包括：入侵探测、接近、遮挡、环境温湿度、烟雾、气体检测等现场监控报警处理。
为了用户拥有良好的远程操作，本公司自主开发了管理平台以及电视墙系统。
该管理平台系统稳定、功能丰富，可以满足用户的不同需求。
用户通过登陆才茂管理平台，可以实时在线查看远程视频监控，支持录像回放、抓拍图片、GPS定位、语言对讲、报警以及云台控制等功能。
通过电视墙系统同样可以实时在线查看远程视频监控，录像回放、语言对讲等功能。
并且公司自主开发了安卓和苹果手机APP，通过APP，可以实时在线查看远程视频监控，支持录像以及录像回放、抓拍图片、GPS定位、语言对讲以及云台控制等功能。
设备采用无线在线维持专利技术，成功解决了“假在线”、“假死机”、“当机”等疑难问题。
同时使用Linux操作系统，实时性强，系统稳定。
本产品整机严格按照工业级要求设计，外观采用全封闭式、全铝结构设计理念，拥有先进的硬盘防震、防尘、散热专利技术。
系统带有看门狗WDT保护，另外加载了系统监测保护SWP（System Watch Protect）功能，网络异常、或者系统收到强干扰异常时，系统会重新彻底复位，彻底解决了业内系统异常时需要上门拔电的麻烦，保证系统稳定可靠。
同时，设备通过电力3000V电击测试，特别适合在工业领域恶劣下环境使用。
产品拥有维护系统稳定的专利技术，确保设备永远在线；经过严格的设计、测试和多年的实际应用，产品性能稳定可靠。
设备通过国家3C认证。
本产品特别适用于交通红绿灯控制和拍照传输、公交车监控、高速公路监测、环境检测、车载移动、消防通道、综合报警点等视频监控领域。
3g无线视频监控方案

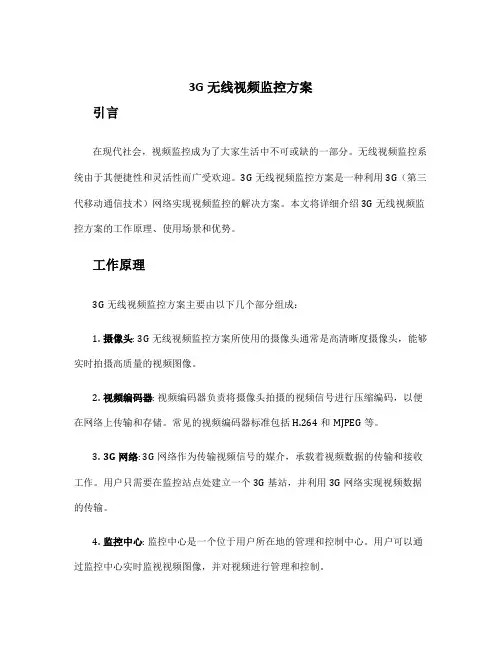

3G无线视频监控方案引言在现代社会，视频监控成为了大家生活中不可或缺的一部分。
无线视频监控系统由于其便捷性和灵活性而广受欢迎。
3G无线视频监控方案是一种利用3G（第三代移动通信技术）网络实现视频监控的解决方案。
本文将详细介绍3G无线视频监控方案的工作原理、使用场景和优势。
工作原理3G无线视频监控方案主要由以下几个部分组成：1.摄像头: 3G无线视频监控方案所使用的摄像头通常是高清晰度摄像头，能够实时拍摄高质量的视频图像。
2.视频编码器: 视频编码器负责将摄像头拍摄的视频信号进行压缩编码，以便在网络上传输和存储。
常见的视频编码器标准包括H.264和MJPEG等。
3.3G网络: 3G网络作为传输视频信号的媒介，承载着视频数据的传输和接收工作。
用户只需要在监控站点处建立一个3G基站，并利用3G网络实现视频数据的传输。
4.监控中心: 监控中心是一个位于用户所在地的管理和控制中心。
用户可以通过监控中心实时监视视频图像，并对视频进行管理和控制。
5.移动设备: 移动设备可以是手机、平板电脑或者笔记本电脑等便携设备。
用户可以通过移动设备随时随地查看监控视频，方便实用。
3G无线视频监控方案的工作原理是，摄像头拍摄的视频信号经过编码器进行压缩编码后，通过3G网络传输到监控中心。
用户可以通过移动设备连接到监控中心，即可实时查看并管理监控视频。
使用场景3G无线视频监控方案在许多场景中得到了广泛应用。
以下是几个常见的使用场景：1.建筑工地: 建筑工地通常需要进行全天候的监控，以确保安全和设备的安全性。
3G无线视频监控方案可以实时监控工地的情况，及时发现异常并采取相应的措施。
2.交通监控: 交通监控通常需要实时监控道路情况，以确保交通的顺畅和安全。
3G无线视频监控方案可以实时监控交通状况，及时发现交通堵塞和事故等情况。
3.商店监控: 商店监控可以有效预防盗窃和保护店铺安全。
3G无线视频监控方案可以让商店管理员实时查看店内视频，及时发现可疑行为并采取措施。
MR-900E 高速3G EVDO路由器

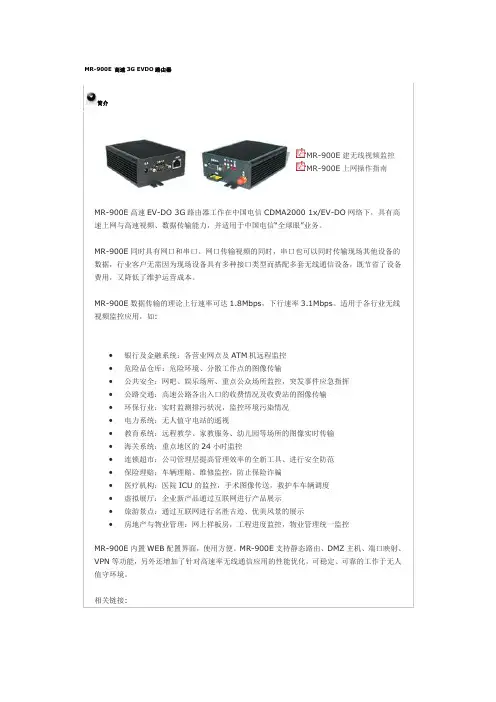

MR-900E 高速3G EVDO路由器简介MR-900E建无线视频监控MR-900E上网操作指南MR-900E高速EV-DO 3G路由器工作在中国电信CDMA2000 1x/EV-DO网络下，具有高速上网与高速视频、数据传输能力，并适用于中国电信“全球眼”业务。
MR-900E同时具有网口和串口。
网口传输视频的同时，串口也可以同时传输现场其他设备的数据，行业客户无需因为现场设备具有多种接口类型而搭配多套无线通信设备，既节省了设备费用，又降低了维护运营成本。
MR-900E数据传输的理论上行速率可达1.8Mbps，下行速率3.1Mbps。
适用于各行业无线视频监控应用，如:∙银行及金融系统：各营业网点及ATM机远程监控∙危险品仓库：危险环境、分散工作点的图像传输∙公共安全：网吧、娱乐场所、重点公众场所监控，突发事件应急指挥∙公路交通：高速公路各出入口的收费情况及收费站的图像传输∙环保行业：实时监测排污状况，监控环境污染情况∙电力系统：无人值守电站的遥视∙教育系统：远程教学、家教服务、幼儿园等场所的图像实时传输∙海关系统：重点地区的24小时监控∙连锁超市：公司管理层提高管理效率的全新工具、进行安全防范∙保险理赔：车辆理赔、维修监控，防止保险诈骗∙医疗机构：医院ICU的监控，手术图像传送，救护车车辆调度∙虚拟展厅：企业新产品通过互联网进行产品展示∙旅游景点：通过互联网进行名胜古迹、优美风景的展示∙房地产与物业管理：网上样板房，工程进度监控，物业管理统一监控MR-900E内置WEB配置界面，使用方便。
MR-900E支持静态路由、DMZ主机、端口映射、VPN等功能，另外还增加了针对高速率无线通信应用的性能优化，可稳定、可靠的工作于无人值守环境。
相关链接:典型应用组网方式串口应用（多）终端 数据中心（多）终端 多数据中心（多）终端 终端（多）终端 数据中心串口（多）终端 数据中心TCP端口网口应用（多）终端 应用服务器（多）终端 数据中心（代理客户端功能）应用领域无线视频远程监控办公门禁系统控制银行离行ATM及POS机连网彩票投注系统远程办公及文件发布移动证券交易和信息查询网站系统备份PLC故障监控及远程升级煤气、自来水集中抄表供热系统实时监控与维护气象信息采集三防与水文监测智能交通监控城市供水监控调度公交、出租车辆远程调度环保数据采集无人值守机房仓库监控油田、煤矿数据采集与监控工业控制、遥感、遥测用户集成提供完善数据中心软件提供样例程序提供动态链接库组态软件支持MR-900E中嵌入用户程序MR-900E上开发VPN应用详细技术参数缓存大小：RAM 64M FLASH 4M供电：＋5 ~ ＋36V 宽电压输入最大工作电流800mA@+5V DC待机电流220mA@+5V DCCPU频率200MHz数据接口：RS232/RJ45接收灵敏度：104dBm发射功率：23~30dBm工作温度：-25℃ ~ ＋70℃工作相对湿度：95%@+40℃尺寸：80x104x38mm （不包括天线和安装把手）基本功能支持CDMA2000 1x EVDO RevA网络工作频段：800MHz支持VPDN支持数据采集转发(TCP Sever/Client 、UDP 三种网络方式) 功能支持串口配置、Telnet 配置、WEB 页面配置支持远程配置支持本地/ 远程升级支持动态域名自动注册支持静态路由表配置网口IP可设支持NAT共享上网支持DHCP Server支持DNS Proxy支持端口映射支持DMZ主机（IP地址映射）主CPU：32位ARM处理器内置软硬件看门狗嵌入式Linux操作系统内置TCP/IP协议栈数据传输数据接口波特率可设支持串口硬流控支持标准TCP/IP协议，UDP，TCP支持ETCP TM协议，实现断链数据不丢失支持发送数据帧控制发送缓冲区大小可设心跳间隔及心跳超时可设支持永远在线支持数据端口触发上线（按需在线）支持按时在线Address-IMEI Mapping技术节省无线带宽断链重连时间间隔智能设置，节省流量支持无线网络休眠检测与恢复配置独立串口/网口配置支持权限管理无参数配置时间限制中英文菜单配置支持AT命令行配置支持中心端远程配置与更新支持本地及远程TELNET配置路由上网快速配置指南准备及连线∙将具有上网功能的EVDO数据卡装入设备的SIM卡座内∙利用配置串口线将设备的配置串口与电脑的串口相连（或使用交叉网线将设备的网口与电脑的网口相连）∙加电说明：MR-900E配置串口（标准RS-232 DB9母口）针脚定义如下：在打开的界面里输入用户名“root”，密码“1234”，回车进入web配置界面址∙出厂默认DHCP服务：开启如需要关闭此服务，选择“高级配置”→“网关”→“DHCP服务”∙出厂默认NAT服务：开启配置用户设备根据实际需要任选以下两种方法的其中一种即可：∙方法一：采用DHCP自动获取IP地址配置设备的IP模式为“自动获取IP地址”∙方法二：采用固定IP 地址配置用户设备：IP地址为192.168.1.2 – 254 网段的任意IP子网掩码为：255.255.255.0网关IP为MR-900E的网口IP：192.168.1.1DNS服务器可选用：192.168.1.1注意：如果MR-900E网口IP更改，用户设备的IP需与网口IP在同一网段，而且默认网关及可选的DNS服务器都需要设置成MR-900E的网口IP地址。
无线高清视频监控设备操作指南
无线高清视频监控设备操作指南目录第一章前言错误!未定义书签。
1.1型号声明错误!未定义书签。
1.2手册目的错误!未定义书签。
1.3读者对象错误!未定义书签。
1.4注意事项错误!未定义书签。
第二章产品说明22.1产品简介 (2)2.2产品功能 (3)2.3性能参数及接口类型........................................... 错误!未定义书签。
2.4产品接口和配件外观4第三章快速使用说明53.1如何快速使用53.1.1本地网络连接配置 (6)3.1.2登陆配置界面63.1.3日期及时间设置 (8)3.1.4网络参数配置83.1.4.1网络设置83.1.4.2流媒体服务器配置93.1.4.3 视频设置103.1.5 登陆运维系统103.1.6 下载并安装播放控件（初次使用）113.1.7 视频查看123.2监控台查看视频123.2.1监控台的安装123.2.2监控台的登陆153.2.3创建分组163.2.4添加视频服务器173.2.5视频查看20第四章配置参数详解204.1基本配置214.1.1日期及时间224.1.2视频服务器信息224.1.3 用户管理234.1.4 恢复出厂设置234.1.5 系统升级234.2网络参数244.2.1网络设置244.2.2流媒体服务器254.2.3 DHCP254.2.5NAT/DMZ错误!未定义书签。
4.2.6路由错误!未定义书签。
4.2.7带宽管理错误!未定义书签。
4.2.8 GRE错误!未定义书签。
4.2.9PPTP错误!未定义书签。
4.2.10 VPN CONNECT STATUS错误!未定义书签。
4.2.11IPSEC/L2TP错误!未定义书签。
4.3视频参数错误!未定义书签。
4.3.1视频设置错误!未定义书签。
4.3.2GPS参数错误!未定义书签。
4.3.3云台设置错误!未定义书签。
4.4报警参数错误!未定义书签。
4.4.1报警设置错误!未定义书签。
3G无线车载视频监控解决方案--交通行业
3G无线车载视频监控解决方案目录1概述 (1)2系统设计 (1)2.1无线车载监控系统设计原则 (1)2.2无线车载监控系统设计规范 (2)2.3系统架构设计 (2)2.3.1系统逻辑架构设计 (3)2.3.2系统整体架构设计 (4)2.4系统设备组成及实现功能 (5)2.4.1车载终端 (6)2.4.1.1车载摄像机视频采集 (7)2.4.1.23G车载视频服务器 (8)2.4.2网络监管中心 (10)2.4.2.1用户认证管理 (11)2.4.2.2流媒体服务器及中心存储备份录像管理 (11)2.4.2.3GPS定位管理 (11)2.4.2.4设备无线远程管理 (12)2.4.2.5系统日志管理 (12)2.4.3传输网络 (12)2.5系统服务器软件组件及功能描述 (12)2.5.1管理服务器组件 (13)2.5.2流媒体服务器组件 (18)2.6观看客户端 (20)2.6.1专业客户端软件 (20)2.6.2Web浏览器 (21)2.6.3通过智能手机无线观看 (24)2.6.4通过解码器上屏幕墙观看 (24)1概述随着3G无线网络技术、数字视频压缩技术的发展，利用3G无线网络上传输视频成为一种非常便利的行业应用。
从运营监管的角度上来说，移动视频监控已经发展成为监控领域的重要组成部分，为众多行业用户的综合信息及应用提供了坚实的基础。
同时，在国内移动增值业务多元发展的大环境下，监控本身也向着移动化、智能化方向发展。
车载监控产品就是移动监控业务的车载应用。
南京感动科技公司的车载监控产品依托于流媒体服务平台和3G （TDSCDMA/WCDMA/CDMA2000三种模式均可选择各网络的车载产品）无线网络，通过车载移动采集视频等信息，实现可本地和远程存储、远程视频浏览、远程控制等功能，满足客户远程视频查看、远程应急指挥的需求，向客户提供随时随地的无线视频监控服务。
南京感动科技有限公司研究开发针对支持大流量的3G车载视频监控系统，可应用于城市公交、客观运营、政府及大型企事业单位移动车载视频监控应用中。
工业无线路由器监控地震系统解决方案
才茂通信工业级2G/3G/4G无线路由器监控地震系统解决方案地震监测行业具有网点多、布局分散的特点，将各采集点的数据实时上传到中心监控端进行分析预测是地震监测行业中非常重要的一环，这对于突发事件的预测及震后的监测都至关重要，而对于每监测点数据的采集通过有线网络传输来实现是不切实际的，厦门才茂通信科技有限公司根据地震监测行业的特点，依托2G/3G/4G无线网络和INTERNET互联网提供的丰富的网络资源、运用先进的无线数据传输技术进行建设，为地震局提供完善的远程、实时、交互数据采集、无线传输、监测设备状态及数据分析功能。
下面我们以2G/3G/4G无线网络为例，提出了一套切实可行的方案。
二、网络结构下图为整个系统方案的网络结构图：如上图：各个台站的测震设备通过以太网口与无线路由器-CM520-8 连接,CM520-8上电后按照监控中心网络管理员的生成的vpn配置,向监控中心internet上的VPN Router发起VPN 连接,当中心端路由器通过认证检测后,会为下端的CM520-8分配一个私有IP地址、在vpn 建立后,各个台站监测数据自动传输到监测中心并自动生成数据文件并存入数据库;监测中心通过远程设置各台站数字采集器的工作状态和参数,监测各台站数据的接收情况及运行情况,实现了对各台站的统一管理;并且为地震前兆监测数据资源共享搭建了平台.vpn隧道保证了数据的安全性和可靠性.监测中心的工作人员随时对收集到的测震数据进行分析,整理等。
三、主要功能简介中心监控，震波采集当厦门才茂路由器CM520-8与中心端VPN Router成功建立vpn后,中心端可以与下端测震设备实现点到点的通讯。
如下图：假设中心网络IP地址网段为监测点1的IP地址网段为CM520-8的IP地址为此时中心端监控站可直接采集到测震设备(本例中为中的数据,同时中心端的工作人员可以对收集到的数据进行监测和分析.远程维护功能位于中心在Internet上的VPN Router具有VPN接入功能.负责维护此网络的管理工程师可设置不同的配置和访问权限,通过这些配置可以让各个网络间互相通信.利用其功能,我们可以让出差在外的技术工程师或管理员通过internet使用VPN连接至监控中心、并通过中心的VPN Router访问下端的测震设备。
3GWCDMAEVDO无线视频监控方案(精选、)
3G/WCDMA/EVDO无线视频监控方案V1.0上海星机高科GPS1 综述1.1 方案特点针对传媒的项目需求，锐明有一套全方位的解决方案：基于我们为巴士在线开发的成熟的车载智能综合终端（A16），可迅速完成项目需求。
开发完成后，系统可具备以下功能：Ø 完备、成熟的智能交通系统功能，包括智能报站、中心调度、客流统计等；Ø 智能化的车载电视运行状态的监视，可智能识别黑屏、停顿；可智能识别无声和长时间强烈噪声；可支持现场图片和视频流的实时上报。
Ø 基于成熟方案的车载移动电视系统功能，并支持在显示屏上显示报站等各种文字信息，支持显示监控中心下发的文字信息。
其中车载终端具有以下明显优点：Ø 基于车载应用的成熟、模块化的整机设计，宽幅电源、防水、防尘，易于安装，方便运维；Ø 扩展性好，可扩展录像功能、行车记录仪功能、高清电视功能，并具有丰富的对外扩展接口；1.2 创新点本方案创新点如下：第一，采用先进的图像智能识别算法，可在各种复杂干扰的情况下，智能识别出电视显示屏的黑屏、停顿及正常状态。
采用先进的声音滤波算法，可在各种复杂干扰的情况下，分析出喇叭输出无声、大强度噪声及正常状态。
第二，采用先进的、专门为低带宽情况而优化的H.264图像压缩、传输及解码算法，可保证远程视频监视效果。
第三，车载电视系统支持高清电视节目，支持H.264的信号源。
产品生命周期长。
第四，内置SD卡，可用于存储广告媒体节目。
当电视信号不良或者不可用的时候，比如在山区或车辆进入山洞，可自动播放SD卡中的内容。
系统可自动把电视节目中的广告内容更新到SD卡中。
第五，利用图像分析、模式识别的算法进行客流统计，提高了统计精确度，并同时降低了产品成本。
另外，用于客流统计的摄像头拍摄的区域可以把公交投币箱包含在内，加上设备本身的录像功能，可为公交车队监视钱箱。
2 需求分析从项目需求信息可以判断，需求共分为三类：基于GPS和GPRS的车辆智能调度系统（简称GPS）、GPS+移动电视远程监控（简称基本型）、GPS+移动电视远程监控+移动电视接收（简称增强型）。
3G网络视频监控系统方案
3G网络视频监控系统方案概述:用户在分散的各地有11个需要监控的户外广告牌，用户需要在公司内部建立监控中心，利用网络把前端监控图像实时传回中心。
要实现这样的效果,只要采用卡尔电气的无线3G网络高速球就可以。
系统组成用户总部建立一级管理指挥中心,可管理所有监控点，拥有最高的管理权限;各监控点,对其现场情况进行实时上传管理中心.一级管理指挥中心与各监控点通过3G网络连接进行数据传送。
建立远程监控系统平台，实现前端设备和后台监控的集中管理控制。
视频监控系统使用数字视频技术、计算机通信技术、3G网络技术等相关设备，通过实时动态监控、记录查询、网络传输、分级控制、授权访问、资源共享等方式，实现对监控区域、地点、重要目标的实时监控.在一级指挥中心，可以设有视频管理服务器平台、中心服务器、媒体服务器、电视墙;系统功能根据客户需求的可视防护区域,我们建议采用无线3G网络高速球，采集现场画面，并压缩上传中心.网络接入采用移动3G接入方式,存储采用终端存储和中心存储双保险，监控中心平台建在用户总部，负责对所有终端数据进行处理。
1、实时远程监控。
监控系统通过网络视频平台交换数据，系统客户端只要安装相关软件后，管理人员利用网络及授权密码就可以在监控中心、办公室等场所实现对前端视频现场的实时图像的浏览.授权用户还可以对前端摄像机控制(上、下、左、右）.2、实时图像处理.客户端软件还提供图像的抓拍和打印功能，若管理人员发现被监控的地段有安全隐患存在，则只需在监控屏幕上选中该图像，点击按钮就能轻松把所要的图像保存在本地的电脑中,为以后事件的处理提供有效的证据,同时抓拍的图像上还会有时间显示。
3、用户分级管理。
系统有完善的权限管理功能，用户登录时,根据用户名和密码实行分级管理,区分授权权限，对于不同的帐号可以分配不同的摄像头。
如主管部门的管理人员有权查看所有摄像头，而某经销商只能查看自己店里的图像,同时系统还可以对摄像机的控制设置权限分级.4、历史纪录查询。
厦门才茂TD-SCDMA Camera-CM8250C 技术规范
CM8250C TD-SCDMA 3G Wireless Camera技术规范一、产品概述CM8250C TD-SCDMA 3G Wireless CAMERA 是3G无线视频监控设备，采用高性能的工业级ARM9通信处理器，以嵌入式实时操作系统为软件支撑平台，系统集成了3G无线技术、在线维持技术、视频技术和VPN安全技术，可以为客户提供远程、稳定、可靠的无线视频监控。
可广泛应用于移动车载视频采集、应急指挥现场视频监控、道路交通现场图像监控、汽车客运安全图像监控、野外模拟作战系统图像监控、金融安全监控、机房监控、工业现场仪器仪表监视等多个行业。
二、视频编码器技术参数图像传感器1/3 inch Sony CCD视频制式PAL/NTSC像素数PAL：795(H)×596(V) NTSC：811(H)×508 (V)图像尺寸Color:540TVL, B/W 600TVL日夜功能支持自动光圈N/A镜头特性定焦镜头：8mm/F1.2，可视角度：42°镜头接口M12,镜头可换照度Color 0.1Lux/F1.2, 0 Lux （IR ON）信噪比大于50dB伽玛校正0.45增益控制自动白平衡自动电子快门自动/手动，1/50~1/100000视频压缩标准H.264/M-JPEG视频分辨率D1/HD1/CIF/QCIF视频帧率PAL：25帧/秒，NTSC：30帧/秒，帧率可调视频码率32K～2Mbps码率可调，也可自定义码流类型视频流、复合流视频接口1路BNC模拟视频输出音频压缩标准G.711/G.726/AMR音频码率64Kbps/32Kbps/10.2Kbps音频输入1路，RCA接口三、无线路由器技术参数无线参数a)TD-SCDMA/HSDPA/HSUPA：2010~2025MHzGSM/GPRS/EDGE：850/900/1800/1900MHzb)支持3GPPclass B +24dBmc)数据速率Downlink (Max up to 2.8Mbps)Uplink (Max up to 384Kbps)硬件参数a)CPU:工业级ARM9 CPU，200MPS,16K Dcache，16K Icacheb)FLASH：8MB（可扩展至32MB）c)SDRAM：64MB（可扩展至256MB）d)接口：以太网口：一个10/100 Base-T 以太网口,Shielded RJ-45 1,5 kV isolation transformer,Ethernet IEEE 802-3, 802-2串口：RS232 serial port, (Support RS422/RS485 if needed)Rate:110bps~230400bpsData bits :7 or 8Parity: None, Even, OddStop bits: - 1 or 2Flow contro: None or RTS/CTSProtection – 15 kV ESD and short circuitConsole : RS-232, 115200 bps, 8 data bits,1 stop bit, no parity (8N1) 指示灯：。
