故障指示器和故障定位系统
故障指示器和故障定位系统ppt课件
3
1、短路故障指示器原理和应用
4
工作原理
5
故障指示器系列
按工作原理分类 按工作电源分类 按卡线结构分类 按指示方式分类
6
按工作电源分类
SFI-2x 系列故障指示器 SFI-3x 系列故障指示器
按卡线结构分类
普通导线型 SFI－xA系列 母排型 SFI－xB系列 电缆型 SFI－xC系列 绝缘导线型 SFI－xD系列 面板型： SFI－xP系列
故障时在变电站中性点（或接地变的中性 点，无中性点时可接在母线上）的动态阻 性负载信号源自动短时投入, 在变电站和现 场接地点之间产生特殊的小的信号电流 （最大不大于40A），变电站出线和线路分 支点处安装的接地故障指示器，检测这个 电流信号，可自动动作指示，达到指示故 障的目的
系统组成：
信号源装置+故障检测装置
中心站
监控主站
GSM 网 络
ST FI FI
ST FI
FI
ST FI
FI
40
架空系统子站安装示意图
41
电缆系统故障指示器
该产品适用于小电流接地系统或小电阻接地系 统的故障定位。由三部分组成：
1、三个安装在相线上的SFI-2C1O故障检测探头， 检测相间短路故障。
2、一个SFI-CT-1（用于小电阻接地系统）或SFICT-2(用于小电流接地系统，与信号源配合)零 序电流互感器，检测接地故障。
21
单相接地指示器工作原理
22
北京科锐
配电自动化
本方案特点
Jun.2001
（1） 不仅可以选线，且可直接定位到故障分支和 故障点

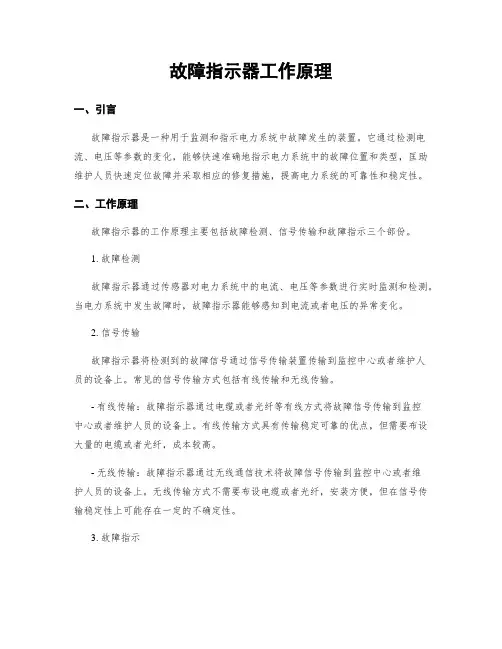

故障指示器工作原理
故障指示器工作原理一、引言故障指示器是一种用于监测和指示电力系统中故障发生的装置。
它通过检测电流、电压等参数的变化，能够快速准确地指示电力系统中的故障位置和类型，匡助维护人员快速定位故障并采取相应的修复措施，提高电力系统的可靠性和稳定性。
二、工作原理故障指示器的工作原理主要包括故障检测、信号传输和故障指示三个部份。
1. 故障检测故障指示器通过传感器对电力系统中的电流、电压等参数进行实时监测和检测。
当电力系统中发生故障时，故障指示器能够感知到电流或者电压的异常变化。
2. 信号传输故障指示器将检测到的故障信号通过信号传输装置传输到监控中心或者维护人员的设备上。
常见的信号传输方式包括有线传输和无线传输。
- 有线传输：故障指示器通过电缆或者光纤等有线方式将故障信号传输到监控中心或者维护人员的设备上。
有线传输方式具有传输稳定可靠的优点，但需要布设大量的电缆或者光纤，成本较高。
- 无线传输：故障指示器通过无线通信技术将故障信号传输到监控中心或者维护人员的设备上。
无线传输方式不需要布设电缆或者光纤，安装方便，但在信号传输稳定性上可能存在一定的不确定性。
3. 故障指示当故障指示器检测到电力系统中发生故障并传输故障信号后，监控中心或者维护人员的设备上会显示相应的故障指示信息。
故障指示信息通常包括故障类型、故障位置等。
三、故障指示器的应用故障指示器广泛应用于电力系统的各个环节，包括输电路线、变电站、配电路线等。
它能够匡助维护人员快速准确地定位故障，提高故障处理的效率和准确性。
1. 输电路线在输电路线中布设故障指示器，可以匡助维护人员快速定位故障位置，缩短故障处理时间，减少停电范围和停电时间，提高电网的可靠性和供电质量。
2. 变电站在变电站中安装故障指示器，可以监测变电站设备的运行状态，及时发现设备故障，并采取相应的维修措施，保证变电站的正常运行。
3. 配电路线在配电路线中使用故障指示器，可以匡助维护人员快速定位故障位置，减少故障对用户的影响，提高供电可靠性。

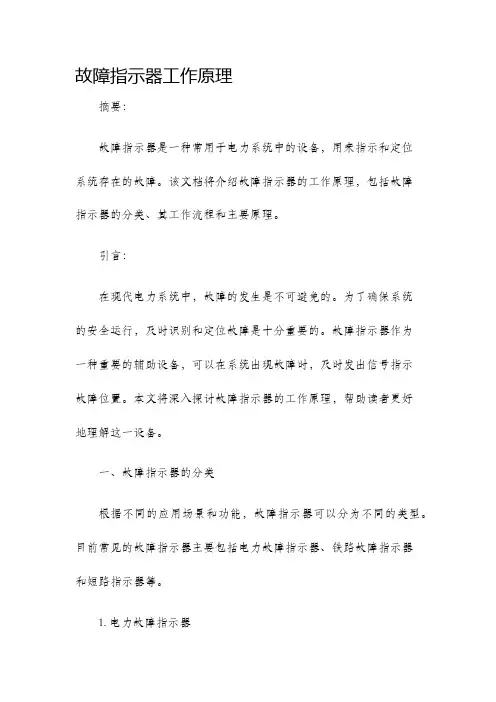

故障指示器工作原理
故障指示器工作原理摘要：故障指示器是一种常用于电力系统中的设备，用来指示和定位系统存在的故障。
该文档将介绍故障指示器的工作原理，包括故障指示器的分类、其工作流程和主要原理。
引言：在现代电力系统中，故障的发生是不可避免的。
为了确保系统的安全运行，及时识别和定位故障是十分重要的。
故障指示器作为一种重要的辅助设备，可以在系统出现故障时，及时发出信号指示故障位置。
本文将深入探讨故障指示器的工作原理，帮助读者更好地理解这一设备。
一、故障指示器的分类根据不同的应用场景和功能，故障指示器可以分为不同的类型。
目前常见的故障指示器主要包括电力故障指示器、铁路故障指示器和短路指示器等。
1. 电力故障指示器电力故障指示器主要应用于电力系统中，用于检测系统的电流、电压和温度等参数，当参数超过预设值时，故障指示器会发出相应的信号以指示故障位置。
常见的电力故障指示器有电流指示器、电压指示器和温度指示器等。
2. 铁路故障指示器铁路故障指示器主要用于铁路系统中，用于检测轨道的电源电压和轨道电流等参数。
当参数异常时，故障指示器会发出警报信号。
铁路故障指示器通常采用无线传输，能够远程监控和管理。
3. 短路指示器短路指示器主要用于检测电力系统中的短路故障。
当系统发生短路时，短路指示器会发出警报，快速定位故障位置，使故障得到及时处理。
二、故障指示器的工作流程故障指示器的工作流程可以分为信号获取、信号处理和信号显示三个阶段。
1. 信号获取故障指示器通过传感器或探测器获取系统的参数信号，如电流、电压和温度等。
这些传感器可以直接与系统连接，或通过无线传输技术实现远程监测。
2. 信号处理获取到的信号经过故障指示器内部的处理电路进行滤波、放大和转换等处理，以便更好地提取故障信号，并进行后续的分析和判断。
3. 信号显示处理后的信号会送至故障指示器的显示屏或指示灯上进行显示，以便操作人员及时获取故障信息。
不同类型的故障指示器会有不同的显示形式，如数码显示、指示灯闪烁等。

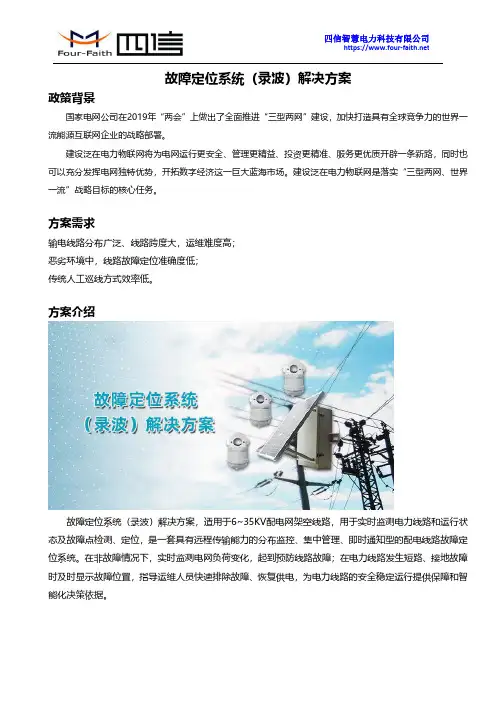

故障定位系统(录波)解决方案
故障定位系统（录波）解决方案政策背景国家电网公司在2019年“两会”上做出了全面推进“三型两网”建设，加快打造具有全球竞争力的世界一流能源互联网企业的战略部署。
建设泛在电力物联网将为电网运行更安全、管理更精益、投资更精准、服务更优质开辟一条新路，同时也可以充分发挥电网独特优势，开拓数字经济这一巨大蓝海市场。
建设泛在电力物联网是落实“三型两网、世界一流”战略目标的核心任务。
方案需求输电线路分布广泛、线路跨度大，运维难度高；恶劣环境中，线路故障定位准确度低；传统人工巡线方式效率低。
方案介绍故障定位系统（录波）解决方案，适用于6~35KV配电网架空线路，用于实时监测电力线路和运行状态及故障点检测、定位，是一套具有远程传输能力的分布监控、集中管理、即时通知型的配电线路故障定位系统。
在非故障情况下，实时监测电网负荷变化，起到预防线路故障；在电力线路发生短路、接地故障时及时显示故障位置，指导运维人员快速排除故障、恢复供电，为电力线路的安全稳定运行提供保障和智能化决策依据。
系统组成：采集单元：故障指示器是整个系统架构的基础，适用于配电网架空线路。
依托创新的小电流自取电技术和无线通信技术，采集单元可实时上报监测数据。
汇集单元：汇集单元是系统中核⼼传感单元与系统主站交互的桥梁，借助短距⽆线和远程⽆线混合组⽹技术，通过采⽤太阳能和免维护蓄电池主备供电的⾼可靠电源系统，保证系统稳定可靠，电⼒⼯作⼈员可对线路⼯况信息和故障信息实时监测。
主站系统：主站接收到故障信息后，结合GIS系统，迅速给出故障具体地理位置和故障类型的指示信息，帮助运维人员迅速赶走赴现场，排除故障。
方案价值1、系统运行安全、稳定，平台画面风格简洁、操作简单，并且功能齐全，可满足用户的全部需求。
2、实时监测线路状态，快速定位并提示故障位置，并配合APP应用，手机短信推送告警等多种提示方式提升用户的使用体验。
3、无需亲临现场，就可对设备进行远程参数配置，以及对采集单元及汇集单元进行远程升级，方便设备的维护管理。
故障指示器工作原理
故障指示器工作原理一、引言故障指示器是一种用于监测和指示电气系统中故障发生的设备。
它能够通过灯光、声音或者其他方式向操作员传递故障信息，匡助快速识别和定位故障，提高系统的可靠性和安全性。
本文将详细介绍故障指示器的工作原理。
二、故障指示器的分类故障指示器根据其工作原理和应用领域的不同，可以分为以下几类：1. 电流故障指示器：用于监测电路中的电流异常情况，如过载、短路等。
2. 电压故障指示器：用于监测电路中的电压异常情况，如过高、过低等。
3. 温度故障指示器：用于监测设备或者系统中的温度异常情况，如过热、过冷等。
4. 压力故障指示器：用于监测液压或者气压系统中的压力异常情况，如过高、过低等。
5. 液位故障指示器：用于监测液体容器中的液位异常情况，如过高、过低等。
三、故障指示器的工作原理故障指示器的工作原理可以简单概括为以下几个步骤：1. 传感器检测：故障指示器通过内置的传感器或者与外部传感器连接，对待监测的参数进行实时检测。
传感器可以是电流互感器、电压互感器、温度传感器、压力传感器、液位传感器等。
2. 信号处理：传感器检测到的参数信号经过放大、滤波等处理，转换为标准的电信号，以便后续的判断和处理。
3. 故障判断：经过信号处理后，故障指示器会根据预设的故障判断逻辑，判断当前是否存在故障。
判断逻辑可以是简单的阈值比较，也可以是复杂的算法逻辑。
4. 故障指示：如果故障指示器判断存在故障，它会通过灯光、声音或者其他方式发出故障指示信号，提醒操作员进行相应的处理。
指示方式可以是红灯亮起、蜂鸣器响起等。
5. 故障记录：部份故障指示器还具有故障记录功能，可以记录故障发生的时间、类型等信息，以便后续的故障分析和处理。
四、故障指示器的应用场景故障指示器广泛应用于各种电气系统和设备中，例如电力系统、工业自动化系统、交通运输系统等。
以下是几个常见的应用场景：1. 电力系统中：故障指示器可以用于监测电力路线中的短路、过载等故障，匡助电力工程师快速定位故障点，提高电网的可靠性和安全性。
故障指示器工作原理
故障指示器工作原理
1.电流检测：故障指示器首先通过电流传感器或电流变压器来检测电
力系统中的电流。
这些传感器通常安装在电力系统的主要输电线路或配电
线路上。
2.信号处理：故障指示器获取到的电流信号会经过一系列的信号处理
步骤。
这些步骤包括滤波、放大、线性化等，以便将电流信号转换为数字
信号，并对信号进行精确度和准确性的校准。
3.故障识别：经过信号处理后，故障指示器会对电流信号进行故障识别。
根据事先设定的故障模式和判别准则，故障指示器可以判断电流信号
是否存在故障。
常见的故障模式包括短路、过载、接地故障等。
4.故障指示：当故障指示器检测到电流信号存在故障时，它会通过指
示灯、声音报警等方式发出故障指示。
这可以帮助运维人员快速定位故障，并采取相应的措施修复故障。
5.数据传输：在一些高级的故障指示器中，除了进行故障指示外，它
还可以通过无线通信或有线通信等方式将故障信息传输到监控中心或运维
人员的终端设备上。
这样，监控中心或运维人员就能实时获得故障信息，
并及时采取措施处理故障。
总的来说，故障指示器的工作原理就是通过检测电力系统中的电流信号，并经过信号处理和故障识别等步骤，将故障信息指示给运维人员。
这
样可以提高电力系统的运行可靠性和故障定位的效率，从而减少停电时间
和维修成本。
利用故障指示器实现配电线路短路及接地故障定位系统
２ ３ 系统 工 作原 理 ．
数 字 化 的 故 障 指 示 器 ＦＣＩ 要 安 装 在 主
变 电 站 出 线 、 要 分 支 线 和 重 要 电 力 设 备 重 处 ， 条 线 路 装 １ （ ３只 ）， 实 现 这 些 点 每 组 共 以 的远 程 监 测和 故 障 定 位 ， 时 在 附 近 安 装 １ 同
特 点 ： １ 采 用 数 字 化 的 故 障 指 示 器技 （） 台 数 据 采 集 器 ＤＣＵ。 ＦＣＩ 带 有 四 字 节 通 讯 术 ， 用范 围广 ， 靠性 高 ， 都 适 可 并且 免维 护 ；２ （） 地 址 ， 于 ＤＣＵ对 ＦＣＩ 识 别 ； 用 的 ＤＣＵ也 带 有 对 于 小 电 流 接 地 系 统 ， 以 通 过 监 铡 架 空 可 字 节 地 址 ， 于 ＤＣＵ与 主 站 （ ＲＳＤＴＵ） 用 ＧＰ 线 路 的 接 地 暂 态 电 流 ， 合 小 电 流 接 地 选 结 之 间 的地 址 识 别。 ＤＣＵ与 ＦＣＩ 用 短 距 离 无 线 装 置 ， 以 大 大 提 高 接 地 故 障 检 测 的 准 采 可 线 调 频通 讯 ， ＤＣＵ与 主 站 之 间 采 用 ＧＰＲＳ 公 确 性 ； ３ 无 线 通 讯 终 端 采 用 太 阳 能 电 池 板 （） 网通 讯 。 路 正 常 运 行 时 ， 线 ＦｃＩ 时 采 集 线 供 电 和 后 备 大 容 量 免 维 护 锂 电 池 ， 保 随 实 确 路 电流 、 压 ， 电 ＤＣＵ向 下 采 用 Ｐ ＯＬＬ ＮＧ规 约 时 随地 都 能 保 持 数 据 通 讯 畅 通 无 阻 ；４ 主 Ｉ （） 轮 询 每 只 ＦＣＩ ＦＣＩ 预 设 的 通 讯 策 略 进 行 站 ＳＣＡＤＡ系 统 可 以 实 时 对 现 场 的 数 字 化 ， 按
故障指示器工作原理
故障指示器工作原理故障指示器是一种常见的电力设备，主要用于监测和指示电力系统中的故障情况。
它可以帮助电力系统的维护人员快速定位和识别故障，以便及时采取修复措施，确保电力系统的稳定运行。
本文将介绍故障指示器的工作原理。
故障指示器的工作原理可以分为以下几个方面：1. 电气原理：故障指示器是基于电力系统中产生的故障电流来工作的。
当电力系统中出现故障时，例如短路或过载，会产生异常的电流。
故障指示器通过监测电力系统中的电流变化来判断是否存在故障，并将故障信息转换为可见的信号或指示。
2. 传感器原理：故障指示器内部通常包含一个电流传感器，用于感知电力系统中的电流变化。
这些传感器可以采用不同的工作原理，例如磁电感传感器、热敏电阻传感器或霍尔效应传感器等。
传感器将电流变化转化为相应的电信号，进一步用于判断故障状态。
3. 信号处理：故障指示器将传感器获取到的电信号进行进一步的处理和分析。
通常使用模拟电路或数字电路来处理信号。
模拟电路常用于滤波、放大和校准电信号，以便更准确地判断故障状态。
数字电路则常用于信号的采样、转换和储存，以便进行后续的计算和显示。
4. 显示方式：故障指示器一般会在外部设有显示器或指示灯，用于显示故障状态。
显示方式可以是数字显示，例如显示故障类型编号或故障电流数值；也可以是指示灯，例如红色灯表示存在故障，绿色灯表示正常工作。
通过这些显示方式，维护人员可以快速判断故障情况，并进行相应的处理。
5. 供电方式：故障指示器需要供电才能正常工作。
通常，故障指示器会采用电池供电，以保证在电力系统断电时仍能独立工作。
电池的寿命一般较长，可以保证故障指示器的可靠工作。
总结起来，故障指示器的工作原理是基于对电力系统中的电流变化的监测和判断。
通过电气原理、传感器原理、信号处理和显示方式等技术手段，故障指示器能够快速准确地指示电力系统中的故障状况，为维护人员提供有效的技术支持。
它在电力系统的运行和维护中起到了至关重要的作用，帮助提高了电力系统的安全性和可靠性。
基于故障指示器的配电网故障自动定位系统
时间， 全面提高 了配 电系统的供 电可靠性。
关键词 ： 电网； 配 短路 故 障 ； 相接 地 故 障 ； 障 处理 单 故 中 图分 类 号 ： Ｍ ２ Ｔ ７７
配 电 系 统 因其 分 支 线 多 而 复 杂 ， 此 查 找 线 路 故 因 障 点 所 在 分 支 和 故 障 点 非 常 困 难 。 当 发 生 短 路 故 障 时一 般 仅 出 口断 路 器 跳 闸 ， 即使 在 主 干 线 上 用 开 关 分
统 的 自身 特 点 ， 生 单 相 接 地 故 障 时 ， 产 生 的故 障 发 所 信号 本身较弱 ， 且 受 到 电磁 干 扰 和谐 波 污 染 ， 致 并 导 获 得 的 信 号 失 真 ， 些 都 直 接 影 响 了故 障 指 示 器 的 选 这
择 性 和 准 确 性 。本 文 介 绍 的 单 相 接 地 故 障 检 测 采 用
龙 维 民
（ 南方 电网集团广东 电网公 司中山供 电局， 广东省 中山市 ５ ８０ ） ２ ４０
摘要 ：文章介绍了故障指示器检测短路和单相接地故障的原理 ， 并将廉价 的故障指示器与通信技术相结合 ， 构建 了一套
廉 价 高效 的故 障 自动定 位 系统 ， 系统可 以在故 障发 生后 几分 钟之 内报 告 出故 障发 生 的 位 置 ， 大地 缩短 了故 障 查 找 的 该 大
我 国研 究 得 较 多 ， 有 各 种 成 型 产 品 提 供 ， 基 本 上 也 但 都需人工 现场查找 ， 自动 化 水 平 不 高 。 基 于 故 障 指 示 器 技 术 和 Ｇ Ｓ（ 理 信 息 系 统 ） Ｉ 地 技 术 的故 障 自动 定 位 系统 ， 配 电控 制 中 心 的 故 障 定 位 将 软 件 系统 与 大 量 现 场 的 故 障 检 测 和 指 示 装 置 相 配 合 ，
数字故障指示器、故障定位及在线监测(控)系统
架空线路：采用太阳能电池板供电
电缆系统：采用开口CT取电
六、数据采集器的创新点
白天的充电电压
锂电池电压 晚上的充电电压
Hale Waihona Puke 从主站监测到的数据采集器的电池电压和充电电压曲线图
六、数据采集器的创新点
4. 每台数据采集器最大可配置30只数字故障指示器，单方向通讯距离最大可达到1公里。 5. 可连接两台同杆架设的开关，实现了开关位置和储能状态信号采集、开关合分闸控制 等功能。 6.提供本地无线和远程无线“在线”维护手段。 数据采集器的“四遥”定义： 遥信：指示器动作信号、开关位置等信号主动上报和远传，并可被实时召唤和读取。 遥测：线路负荷电流、短路动作电流、接地尖峰电流、接地动作电流、线路对地电压、 电缆头温度、后备电池和充电电压、温度等主动上报和远传，并可被实时召唤和读取。 遥控：遥控指示器翻牌复归、开关合闸分闸等。 遥调：在线调整指示器和采集器的参数。
八、短路、接地二合一数字故障指示器LPK1-A、1-C、1-E简介
适用于110V以下中性点不接地或者经消弧线圈接地系统的架空线路，同时检测 接地、短路故障并给出指示。带自取电、本地无线设置参数和遥控复归。 1、短路故障判据（内嵌无线模块，可在线修改参数） （1） 线路上电：电流≥3A（或10A） or 电压≥3kV（30秒以上） （2） 速断或过流启动：0～700A/0～9.99S（在线可设） ，或者自适应负荷电 流的过流突变判据（请浏览LPK0-A产品）。1-A（110kV）为0～4000A/0～9.99S （在线可设） （3） 线路停电：电流≤3A（或10A） 并且 电压下降70%（10秒钟内） 2、接地故障判据（内嵌无线模块，可在线修改参数） （1） 线路上电：电流≥2A and 电压≥3kV（30秒以上） （2） 接地暂态电流增量：≥30A（在线可设） （3） 接地相电压下降比例：≥30%（在线可设） （4） 接地相电压下降时间: ≥60S （在线可设） （5） 接地相总电流：≥2A 3、三相电缆接地故障判据（1-E） （1） 零序电流速断或过流启动（两段式）：0～100A/0～9.99S（在线可设）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
指示方式分类
LED发光指示
旋转指示 开关触点指示
8
架空线型故障指示器
9
电 缆 型 故 障 指 示 器
10
母排型故障指示器
11
故障指示器应用
• 变电站出线 • 高压用户入口 • 长线路分段 • 电缆分支箱的进出线 • 环网接线开环运行系统
……
12
2、故障指示器的最新发展
（1）单相接地故障检测和接地故障指示器 单相接地故障检测方案方案
新方法的目标
•.适合各种方式的中性点非直接接地系统 •.能直接定位故障分支和故障点 •.定位准确性较高，最好在线检测 •.充分利用现有成果 •.性价比好，投资费用用户可接受，可大量
推广。
16
变电站智能中阻接地法
Intelligent Medium Resistor earthed method
主要原理：
实例：在2003年12月在广西钦州安装了两 套故障定位系统，到05年共发生17次接地 故障，16次准确的指示接地故障区段。只 有一次是10kV线路断线，电源侧线的断点 在杆上没有接地，负荷侧线掉在地上接地。
24
户 外 式 信 号 源 装 置
25
户 外 式 信 号 源 装 置
26
出厂前严格、科学的测试
中心站
监控主站
GSM 网 络
ST FI FI
ST FI
FI
ST FI
FI
40
架空系统子站安装示意图
41
电缆系统故障指示器
该产品适用于小电流接地系统或小电阻接地系 统的故障定位。由三部分组成：
1、三个安装在相线上的SFI-2C1O故障检测探头， 检测相间短路故障。
2、一个SFI-CT-1（用于小电阻接地系统）或SFICT-2(用于小电流接地系统，与信号源配合)零 序电流互感器，检测接地故障。
35
架空系统故障指示器安装示意图
正常状态
动作状态
36
架空子站
• 接收探头发射的故障信息调制的无线信号并进 行解调
• 对解调后的信号进行解密计算并判断是否正确 • 将故障信息以短消息的方式发送给主站系统 • 定期报告子站运行状态 • 对后备电源的充放电进行管理
37
架空子站
38
39
架空系统指示器和子站配置示意图
17
接地变 Earthed Transformer
接
消 弧 线 圈
地 信
Earthed
号 Signal
源 Source
Arc suppression coil
变电站接线示意图（接在中性点）
18
接 地 故 障 检 测 (信 号 源 接 在 母 线 上 )
主变
A1
变
B2
电
C3
站
N4
PT
5
6
L7 AC220V
单相接地指示器工作原理
22
北京科锐
配电自动化
本方案特点
Jun.2001
（1） 不仅可以选线，且可直接定位到故障分支和 故障点
（2） 动态阻性负载信号装置在故障后延时投入，
保证了消弧线圈可以发挥消弧作用，保证从而瞬时 性故障可以自动消除。
（3） 永久性接地故障时在变电站短时投入阻性接
地负载，不但可以产生可供检测的信号电流，而且 有利于消除谐振过电压。
（2）故障信号远传、故障自动定位系统
13
（1）单相接地故障检测、选线 和定位技术的研究
14
现有方法的局限性
• 大多数方法要测零序电流或零序电压或比较各出 线的计算结果，这些方法不适合在线路上（特别 是架空线路）使用，只能在变电站选出线，不能 在线路上定位故障点；
15
单相接地故障检测新方法的研究
故障时在变电站中性点（或接地变的中性 点，无中性点时可接在母线上）的动态阻 性负载信号源自动短时投入, 在变电站和现 场接地点之间产生特殊的小的信号电流 （最大不大于40A），变电站出线和线路分 支点处安装的接地故障指示器，检测这个 电流信号，可自动动作指示，达到指示故 障的目的
系统组成：
信号源装置+故障检测装置
3
1、短路故障指示器原理和应用
4
工作原理
5
故障指示器系列
按工作原理分类 按工作电源分类 按卡线结构分类 按指示方式分类
6
按工作电源分类
SFI-2x 系列故障指示器 SFI-3x 系列故障指示器
按卡线结构分类
普通导线型 SFI－xA系列 母排型 SFI－xB系列 电缆型 SFI－xC系列 绝缘导线型 SFI－xD系列 面板型： SFI－xP系列
GSM通信网
32
接地故障信息处理过程
GSM通信网
33
系统构成
• 探头 • 接地故障探测信号源 • 子站 • 中心站 • 主站
34
架空探头
• 探测短路和接地信号 • 利用翻牌给出故障指示 • 利用无线信号传输故障信息 • 无线发射频率419MHz • 66位加密码，有效防止误动 • 工作温度：-45ºC~85ºC
故 障 指 示 器 自 动 测 试 控 制 台
27
故障指示器在生产测试过程中
规 模 化 生 产
28
北京科锐
配电自动化
Jun.2001
(2) C R -F L S型 无 线 通 信 故 障 自 动 定 位 系 统
29
短路故障翻牌显示模拟
GSM通信网
30
短路故障无线传输模拟
GSM通信网
31
接地故障翻牌显示模拟
大家好
1
概述
1、故障指示器：一种安装在配电线路上指示故障电流通路 的智能装置。 2、批量安装故障指示器是一种最实用的配电自动化方案 3、 特点：准确、稳定、可靠、可带电装卸、自动复位、 免维护。
2
配电系统故障点检测和故障定位
1、短路故障指示器的原理和应用 2、故障指示器的最新发展
（1）单相接地故障检测和指示 （2）带通信的故障远程指示和故障自动 定位系统
（4） 不影响系统安全运行，在发生接地后,阻性负 载只短时接入，不会对运行设备产生任何不良影响。
（5）障指示器具有经济实用、使用方便、全户外 免维护等优点，可批量安装，产生较好的经济效益 和社会效益。
23
北京科锐
配电自动化
现场运行情况
Jun.2001
在现场运行的单相接地检测系统已经有 100多套。运行情况良好。
3、一个安装在开关柜面板上的FI-3P1O（或3P20） 故障指示器，显示并传输故障信号。
N8
EFS-2信 号 源
FI-3A 故 障 指 示 器 接地故障点
接地点
故障指示
正常指示
19
20
北京科锐
配后：
（1）电阻信号源延时投入；（2）变电站出线的故障 指示器指示出故障出线（k号指示器动作）；（3）选 线装置自动显示和记录故障出线（4）线路上故障通路 上的的故障指示器k1-k3自动翻牌，给出红色指示2。1
