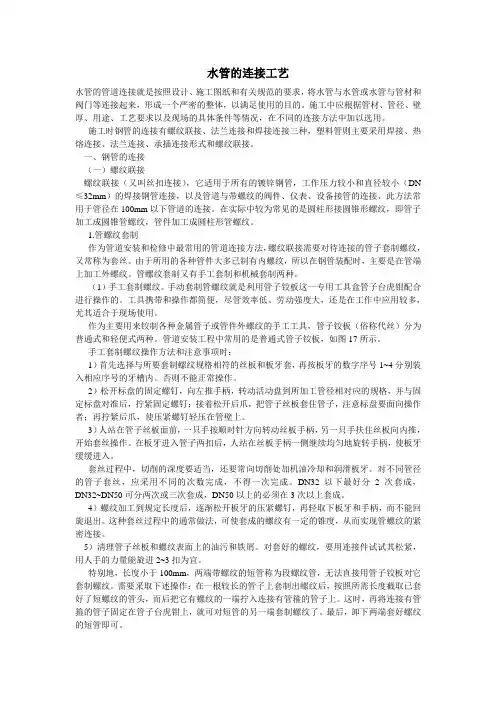

水管的连接工艺水管的管道连接就是按照设计、施工图纸和有关规范的要求，将水管与水管或水管与管材和阀门等连接起来，形成一个严密的整体，以满足使用的目的。
施工中应根据管材、管径、壁厚、用途、工艺要求以及现场的具体条件等情况，在不同的连接方法中加以选用。
施工时钢管的连接有螺纹联接、法兰连接和焊接连接三种，塑料管则主要采用焊接、热熔连接、法兰连接、承插连接形式和螺纹联接。
一、钢管的连接（一）螺纹联接螺纹联接（又叫丝扣连接），它适用于所有的镀锌钢管，工作压力较小和直径较小（DN ≤32mm）的焊接钢管连接，以及管道与带螺纹的阀件、仪表、设备接管的连接、此方法常用于管径在100mm以下管道的连接。
在实际中较为常见的是圆柱形接圆锥形螺纹，即管子加工成圆锥管螺纹，管件加工成圆柱形管螺纹。
1.管螺纹套制作为管道安装和检修中最常用的管道连接方法，螺纹联接需要对待连接的管子套制螺纹，又常称为套丝。
由于所用的各种管件大多已制有内螺纹，所以在钢管装配时，主要是在管端上加工外螺纹。
管螺纹套制又有手工套制和机械套制两种。
（1）手工套制螺纹。
手动套制管螺纹就是利用管子铰板这一专用工具盒管子台虎钳配合进行操作的。
工具携带和操作都简便，尽管效率低、劳动强度大，还是在工作中应用较多，尤其适合于现场使用。
作为主要用来铰制各种金属管子或管件外螺纹的手工工具，管子铰板（俗称代丝）分为普通式和轻便式两种。
管道安装工程中常用的是普通式管子铰板，如图17所示。
手工套制螺纹操作方法和注意事项时：1）首先选择与所要套制螺纹规格相符的丝板和板牙套，再按板牙的数字序号1~4分别装入相应序号的牙槽内。
否则不能正常操作。
2）松开标盘的固定螺钉，向左推手柄，转动活动盘到所加工管径相对应的规格，并与固定标盘对准后，拧紧固定螺钉；接着松开后爪，把管子丝板套住管子，注意标盘要面向操作者；再拧紧后爪，使压紧螺钉轻压在管壁上。
3）人站在管子丝板面前，一只手按顺时针方向转动丝板手柄，另一只手扶住丝板向内推，开始套丝操作。
不同管材的连接方式

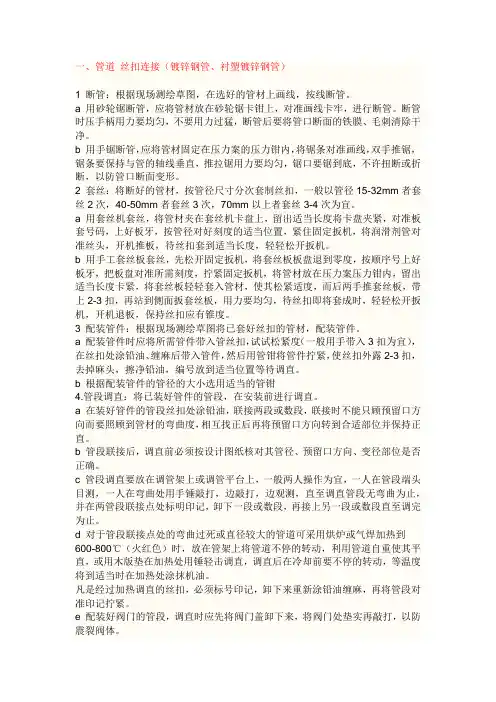

一、管道丝扣连接（镀锌钢管、衬塑镀锌钢管）1 断管：根据现场测绘草图，在选好的管材上画线，按线断管。
a 用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。
断管时压手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁膜、毛刺清除干净。
b 用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防管口断面变形。
2 套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径15-32mm者套丝2次，40-50mm者套丝3次，70mm以上者套丝3-4次为宜。
a 用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定扳机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开扳机。
b 用手工套丝板套丝，先松开固定扳机，将套丝板板盘退到零度，按顺序号上好板牙，把板盘对准所需刻度，拧紧固定扳机，将管材放在压力案压力钳内，留出适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，而后两手推套丝板，带上2-3扣，再站到侧面扳套丝板，用力要均匀，待丝扣即将套成时，轻轻松开扳机，开机退板，保持丝扣应有锥度。
3 配装管件：根据现场测绘草图将已套好丝扣的管材，配装管件。
a 配装管件时应将所需管件带入管丝扣，试试松紧度（一般用手带入3扣为宜），在丝扣处涂铅油、缠麻后带入管件，然后用管钳将管件拧紧，使丝扣外露2-3扣，去掉麻头，擦净铅油，编号放到适当位置等待调直。
b 根据配装管件的管径的大小选用适当的管钳4.管段调直：将已装好管件的管段，在安装前进行调直。
a 在装好管件的管段丝扣处涂铅油，联接两段或数段，联接时不能只顾预留口方向而要照顾到管材的弯曲度，相互找正后再将预留口方向转到合适部位并保持正直。
b 管段联接后，调直前必须按设计图纸核对其管径、预留口方向、变径部位是否正确。
管道的连接方法与质量要求
管道的连接方法与质量要求分段的管子要经过连接才能形成系统，完成介质的输送任务。
钢管的主要连接方法有螺纹连接、法兰连接、焊接，此外还有适用于铸铁管或塑料管的承插连接、热熔连接、粘接、挤压头连接等。
一、螺纹连接钢管螺纹连接是将管段端部加工的外螺纹与管子配件或设备接口上的内螺纹拧在一起。
一般管径在100 mm以下，尤其是管径为15～40 mm的小管子大都采用螺纹连接。
1.螺纹连接常用工具及填料（1）管钳。
管钳是螺纹接口拧紧常用的工具。
管钳有张开式（见图3-16）、链条式（见图3-17）两种。
张开式管钳应用较广泛，其规格及使用范围见表3-1。
管钳的规格是以钳头张口中心到手柄尾端的长度来标称的，此长度代表转动力臂的大小。
安装不同管径的管子应选用对应号数的管钳。
若用大号管钳拧紧小管径的管子，虽因手柄长省力，容易拧紧，但也容易因用力过大拧得过紧而胀破管件；大直径的管子用小号管钳，费力且不容易拧紧，易损坏管钳。
不允许用管子套在管钳手柄上加大力臂，以免把钳颈拉断或破坏钳颚。
图3-16 张开式管钳图3-17 链条式管钳表3-1 张开式管钳的规格及使用范围链条式管钳又称“链钳”，是借助链条把管子箍紧而回转管子。
它主要应用于大管径或因场地限制张开式管钳手柄旋转不开的场合，例如在地沟中操作、空中作业以及管子离墙面较近的场合。
链条式管钳规格及其使用范围见表3-2。
表3-2 链条式管钳的规格及使用范围（2）填充材料。
为了增加管子螺纹接口的严密性并保证维修时不至于因螺纹锈蚀不易拆卸，螺纹处一般要加填充材料。
填料既要能充填空隙又要能防腐蚀。
热水采暖系统或冷水管道常用的螺纹连接填料有聚四氟乙烯胶带或麻丝蘸白铅油（铅丹粉拌干性油）。
介质温度超过115℃的管路接口可蘸黑铅油（石墨粉拌干性油）和石棉油。
氧气管路用黄丹粉拌甘油（甘油有防火性能）；氨管路用氧化铝粉拌甘油。
应注意的是，若管子螺纹套得过松，只能切去丝头重新套丝，而不能采取多加填充材料的措施来防止渗漏，以保证接口长久严密。
管子的连接方法
在管道工程施工中，根据所用管材和用途，有多种常用的管道连接方法。
以下是其中一些常见的连接方式：
1. 螺纹连接：利用带螺纹的管道配件连接。
适用于管径小于或等于100毫米的镀锌钢管，通常用于明装管道。
钢塑复合管也常使用螺纹连接。
2. 法兰连接：适用于直径较大的管道。
法兰连接常用于主干道连接阀门、止回阀、水表、水泵等处，以及需要经常拆卸、检修的管段上。
3. 焊接：适用于不镀锌钢管，多用于暗装管道和直径较大的管道。
在高层建筑中也广泛应用。
铜管连接可采用专用接头或焊接。
4. 沟槽连接（卡箍连接）：适用于直径大于或等于100毫米的镀锌钢管，如消防水、空调冷热水、给水、雨水等系统。
沟槽连接具有操作简单、不影响管道原有特性、施工安全、系统稳定性好、维修方便等特点。
5. 卡套式连接：铝塑复合管通常采用螺纹卡套压接。
铜管的连接也可采用螺纹卡套压接。
6. 卡压连接：不锈钢卡压式管件连接技术取代了传统的螺纹、焊接、胶接等给水管道连接技术。
它具有保护水质卫生、抗腐蚀性强、使用寿命长等优点。
7. 热熔连接：PPR管的连接方法采用热熔器进行热熔连接。
8. 承插连接：用于给水及排水铸铁管及管件的连接。
有柔性连接和刚性连接两类。
柔性连接采用橡胶圈密封，刚性连接采用石棉水泥或膨胀性填料密封，重要场合可用铅密封。
请根据具体情况选择适合的连接方式，以确保管道的安全和可靠运行。
列举常用的管道连接方式
列举常用的管道连接方式
1. 铁管连接：使用铁质材料制成的管道连接方式，常用于输送水、气体、石油、化学品等介质。
2. PVC管连接：使用聚氯乙烯（PVC）材料制成的管道连接
方式，常用于输送饮用水、污水、化学品等。
3. 不锈钢管连接：使用不锈钢制成的管道连接方式，具有耐腐蚀性能，常用于输送酸碱性介质、高温介质等。
4. 铜管连接：使用铜制成的管道连接方式，具有良好的导热性和耐腐蚀性，常用于输送冷、热介质、天然气等。
5. 波纹管连接：使用波纹形状的金属管材连接方式，具有一定的柔性和可伸缩性，常用于输送振动较大的介质。
6. 气管连接：使用气管接头或气管快速接头连接方式，常用于空气压缩机、气动设备等气体传输系统。
7. 混凝土管连接：使用混凝土制成的管道连接方式，常用于下水道、排水系统等。
8. 焊接连接：使用电弧焊接、气焊、激光焊接等方法连接管道，常用于高压、高温、特殊介质的输送。
9. 螺纹连接：使用螺纹连接器将管道连接起来，常用于家用自来水管道、燃气管道等。
10. 夹紧连接：使用夹紧、卡箍等装置将管道连接起来，常用
于临时连接或需要频繁拆卸的管道。
水管的连接工艺
水管的连接工艺水管的管道连接就是按照设计、施工图纸和有关规范的要求，将水管与水管或水管与管材和阀门等连接起来，形成一个严密的整体，以满足使用的目的。
施工中应根据管材、管径、壁厚、用途、工艺要求以及现场的具体条件等情况，在不同的连接方法中加以选用。
施工时钢管的连接有螺纹联接、法兰连接和焊接连接三种，塑料管则主要采用焊接、热熔连接、法兰连接、承插连接形式和螺纹联接。
一、钢管的连接（一）螺纹联接螺纹联接（又叫丝扣连接），它适用于所有的镀锌钢管，工作压力较小和直径较小（DN≤32mm）的焊接钢管连接，以及管道与带螺纹的阀件、仪表、设备接管的连接、此方法常用于管径在100mm以下管道的连接。
在实际中较为常见的是圆柱形接圆锥形螺纹，即管子加工成圆锥管螺纹，管件加工成圆柱形管螺纹。
1.管螺纹套制作为管道安装和检修中最常用的管道连接方法，螺纹联接需要对待连接的管子套制螺纹，又常称为套丝。
由于所用的各种管件大多已制有内螺纹，所以在钢管装配时，主要是在管端上加工外螺纹。
管螺纹套制又有手工套制和机械套制两种。
（1）手工套制螺纹。
手动套制管螺纹就是利用管子铰板这一专用工具盒管子台虎钳配合进行操作的。
工具携带和操作都简便，尽管效率低、劳动强度大，还是在工作中应用较多，尤其适合于现场使用。
作为主要用来铰制各种金属管子或管件外螺纹的手工工具，管子铰板（俗称代丝）分为普通式和轻便式两种。
管道安装工程中常用的是普通式管子铰板，如图17所示。
手工套制螺纹操作方法和注意事项时：1）首先选择与所要套制螺纹规格相符的丝板和板牙套，再按板牙的数字序号1~4分别装入相应序号的牙槽内。
否则不能正常操作。
2）松开标盘的固定螺钉，向左推手柄，转动活动盘到所加工管径相对应的规格，并与固定标盘对准后，拧紧固定螺钉；接着松开后爪，把管子丝板套住管子，注意标盘要面向操作者；再拧紧后爪，使压紧螺钉轻压在管壁上。
3）人站在管子丝板面前，一只手按顺时针方向转动丝板手柄，另一只手扶住丝板向内推，开始套丝操作。
各种管道连接方式超级详细说明
各种管道连接方式超级详细说明PPR与PE管道连接PE管道与PPR连接，黑色部分是PE变径弯头前面接PE管道，黄色的部分后接PPR管道上图分解，黑色的配件为外螺纹直接，一边与PE热熔连接，一边螺纹连接阀门上方为PE管道DN50，下方为PPR管道，中间通过一个阀门连接，采用的配件均为两个外螺纹直接PE与法兰阀门连接，使用管径较大的管道连接，法兰两边可连接两种不同的管道，或同种管道PE与UPVC管道连接，所用的配件与图2相似镀锌钢塑管与阀门连接上图局部放大，闸阀与止回阀连接消防信号阀与DN150镀锌钢管连接水泵接合器与消防管道采用法兰连接DN100的消火栓管用机械三通分支机械四通，DN150主管两边接喷淋支管消防管道中大于100的管道采用沟槽配件（卡箍）连接消防管道的卡箍连接对夹式蝶阀与消防管道采用法兰连接铜管与阀门连接，铜管一般采用焊接PE钢丝管网采用电容连接，图示电熔机热熔机彩铝檐沟管（铝管）属于金属管道，接口用承插打胶湿式报警阀连接水泵吸水管阀门连接HPDE双壁波纹管HPDE双壁波纹管采用橡胶圈连接，留意橡胶圈下面是详细的说明1 管道丝扣连接(镀锌钢管、衬塑镀锌钢管)1 断管：根据现场测绘草图，在选好的管材上画线，按线断管。
a 用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。
断管时压手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁膜、毛刺清除干净。
b 用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防管口断面变形。
2 套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径15-32mm者套丝2次，40-50mm者套丝3次，70mm以上者套丝3-4次为宜。
a 用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定扳机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开扳机。
各种管材连接方式总结
1、给水 管
管材
粘接承插口
硬聚氯乙烯（PVC-U）
橡胶圈承插 接口
）
电熔连接
过渡连接
卡压式（冷 压式）
卡套式（螺 纹压紧式）
铝塑复合给水管(dn≤50)
螺纹挤压式
过渡连接
卡箍式连接 卡压式连接
交联聚乙烯（PE—X) (dn≤63）
承插式钎焊 接口、卡套 式接口 压接式接口
PP—R管 材与小口 径金属管 或卫生器 具金属配 件一般采 用螺纹连 接，宜使 用带铜内 丝与外丝 嵌件的 PP-R过渡 接头 PP-R与大 口径金属 管或法兰 阀门、管 件连接 时，采用 套法兰管 件
不锈钢接 头，专用 卡钳压 紧，各种 管径 铸铜接 头，采用 螺纹压 紧，可拆 卸，适用 于dn≤32 铸铜接 头，接头 与管道之 间加塑料 密封层， 采用锥形 螺帽挤压 形式密 封，不可 拆卸，适 用于dn≤ 32
（嵌墙暗 敷管道接 口，采用 承插式钎 薄壁铜管 焊接口）
(承接卫 生器具接 口和机组 设备接口 的过渡连 接配件， 采用螺纹 式、法兰 式的黄铜 合金铸 厚壁铜管 件）
用于管径 较大、特 殊场所连 接时或与 机组设备 连接时 与卫生间 器具连接 和机组设 备连接的 过渡连接 配件，均 采用螺纹 式连接或 法兰式连 接的不锈 钢或黄铜 合金管件 嵌墙暗敷 管道连 接，采用 卡压式连 接、环压 式连接或 承插氩弧 焊式连接 在不能动 明火处， 或施工现 场间隙较 小，可采 用机械连 接，如卡 压式连接 、环压式 连接、压 缩式连接 、活接式 连接
注塑复合 管与其他 管材、卫 生器具金 属配件、 阀门连接 时，采用 带铜内丝 或铜外丝 的过渡接 头，管螺 纹连接
卡箍式管 件采用铜 锻压件或 不锈钢铸 件，卡箍 采用紫铜 环，使用 专用工具 卡紧，适 用于dn≤ 32的热水 管和dn≤ 63的冷水 管 卡压式管 件一般用 不锈钢制 作，使用 专用工具 压紧，不 能拆卸 PE-X管道 与卫生器 具金属管 件或其他 种类管道 的连接， 应采用带 内、外丝 的过渡接 头，管螺 纹连接
