等电位连接施工方案
等电位连接施工方案
等电位连接施工方案1. 引言等电位连接在电气工程中广泛使用，可以有效地减小设备之间的电位差，提高设备的安全性和运行效率。
本文将介绍等电位连接的概念及其施工方案，旨在帮助读者了解等电位连接的重要性，并指导如何正确进行施工。
2. 等电位连接的概念等电位连接是指使用导体将设备之间的电位保持在同一水平，从而消除设备间的电位差。
它可以有效地减小电流在设备之间的流动，降低火灾和电击等安全风险，并提高设备的运行效率。
3. 施工准备在进行等电位连接的施工前，需要进行一些准备工作，包括以下几个方面：3.1 材料准备•铜排或铝排：用于连接设备之间的等电位导体。
•接地线：用于将等电位导体连接到地块的接地系统。
•螺栓、螺母和垫圈：用于固定等电位导体。
3.2 设备检查在施工前，需要对待连接的设备进行检查，确保设备表面干净无油污，并排除设备可能存在的接地故障。
3.3 施工图纸根据实际工程情况，制定等电位连接的施工图纸，明确设备之间的连接方式，包括导线的位置、固定方式等。
4. 施工步骤按照以下步骤进行等电位连接的施工：4.1 确定连接点根据施工图纸，确定设备之间的连接点，使之符合工程要求。
4.2 准备等电位导体根据实际情况，将铜排或铝排切割成所需长度，并对其表面进行清洁，确保无油污。
4.3 连接设备将等电位导体连接到设备之间的连接点，使用螺栓、螺母和垫圈固定导体与设备。
4.4 接地连接将等电位导体连接到地块的接地系统，确保良好的接地效果。
4.5 防腐处理根据工程要求，对等电位连接的导体进行防腐处理，提高其耐久性和安全性。
4.6 施工记录在施工过程中，及时记录施工细节，包括连接点、导体长度、防腐处理等信息，方便后续维护和管理。
5. 施工注意事项在进行等电位连接的施工过程中，需要特别注意以下几个方面：•施工人员应具备相关的电气知识和操作经验。
•施工图纸应根据实际情况合理调整，确保连接位置正确。
•导体连接要牢固可靠，确保电路畅通。
防雷接地及等电位联结等工程施工方案
防雷接地及等电位联结等工程施工方案1、施工前的准备a技术准备①施工前应认真熟悉工程施工图，并对工程性质、规模、服务对象和系统的工作原理、系统的设计参数、系统的划分和组成、施工质量和特殊施工方法作到心中有数。
②了解设计单位的技术交底、图纸会审和相关洽商的内容。
③熟悉设计要求选用的国标、院标、图集和其他技术资料的内容和对安装的要求。
④绘制主要外加工件的加工草图。
⑤收集已建工程质量通病信息，明确施工重点与难点和质量管理点。
⑥对施工中需要的计量、测量器具提前做好准备。
b作业条件接地体作业条件：按设计位置清理好现场；底板筋与柱筋联结处已绑扎完；桩基内钢筋与柱筋连接处已绑扎完。
②防雷引下线暗敷设作业条件：建筑物有脚手架或爬梯，达到能上人操作的条件；利用主筋做引下线时，钢筋绑扎完毕；③避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合做此项工作。
④避雷网安装作业条件：接地体与引下线必须做完；支架安装完毕；具备调直场地和垂直运输条件。
2、操作工艺①工艺流程测位一一挖沟一一接地线敷设一一焊接、防腐一一测试、检验一一回填土。
1）测位根据施工图要求测定接地体、防雷引线、接地线位置，并划出标记，被利用的结构钢筋、柱筋引线可用油漆等划出标记。
2）挖沟在室外按划出的标记挖沟，沟宽0.5m,深0.8m。
3）接地线敷设镀锌扁钢敷设前应放开、并调直。
按测定位置将扁钢敷设在沟中，扁钢应侧放。
4）焊接、防腐：依次将扁钢与接地体用电焊（气焊）焊接。
扁钢与钢管连接的位置距接地体最高点约100mm。
焊接时应将扁钢拉直，焊好后清除药皮，刷沥青作防腐处理，并将接地线引出至需要位置，留出足够的连接长度，以待使用。
当设计无要求时，接地装置顶面埋设深度不应小于0.6m。
5）测试检验、回填土：接地体连接完毕后，应及时请监理及质检部门进行隐检核验，接地体材质、位置、焊接质量等均应符合施工规范要求，然后方可进行回填土。
回填土内不应夹有石块及建筑垃圾等。
防雷接地及等电位安装施工方案
防雷接地及等电位安装施工方案XXX工程防雷接地及等电位安装施工方案编制单位：XXX防雷接地及等电位安装施工方案1、防雷接地与等电位安装1.1、本工程防雷接地，电气设备的保护接地，电梯机房，消防控制室，计算机房及各弱电接地等共用综合接地装置,要求接地电阻值必须小于等于1Ω，实测不满足要求时，必须增设人工接地体，直到满足要求为止。
需要增设人工接地体时编制专项方案。
1.2、接地体的做法1.2.1、利用建筑物基础梁、底板钢筋和采用-40*4的镀锌扁钢沿建筑物四周敷设成闭合形状的接地体作为水平接地体，利用桩基内钢筋作为垂直接地体。
1.2.2、按照设计图纸位置将建筑物基础梁内四角主筋和相应图示位置结构底板上下主筋4根不小于Φ16钢筋通长相互焊接，形成网状接地体，直筋之间的跨接如图1-1，交叉钢筋之间的跨接如图1-2.图1-1直筋跨接防雷接地及等电位安装施工方案图1-2交叉筋跨接1.2.3、按照图示引出的位置利用Φ20的圆钢，在距离夹层地面50线位置引出接地线共计52处，一端与-40*4的镀锌扁钢搭接焊接（图1-3），另一端使用两根Φ12的圆钢分别与接地地梁跨接焊接（图1-4），要求焊缝饱满，焊渣清除干净，漏出室外部分圆钢和焊接处使用沥青防腐做防腐处理。
图1-3圆钢与扁钢搭接图1-4圆钢与钢筋跨接1.2.4、按照图示位置，利用-40*4的镀锌扁钢沿建筑物外墙1米处设置一圈镀锌扁钢，埋地深度为1m即沿夹层50线程度引出标高，扁钢与扁钢连接采用焊接连接（图1-5），扁钢与圆钢连接如上图1-1.防雷接地及等电位安装施工方案焊接完成后将焊渣清算洁净，刷沥青防腐处理。
图1-5扁钢与扁钢搭接（暗敷）1.2.5、利用地基内每根桩基的对角两根钢筋与水平接地体相互焊接形成电气通路，共计3316根桩（不考虑与废桩的连接），焊接要求如图1-6.图1-6与桩基钢筋焊接1.3、防雷引下线和均压环敷设1.3.1、按照图纸会审交底要求，利用建筑物外围每根结构柱内对角主筋和接地图纸↙a所示位置柱内对角主筋作为防雷引下线，随钢筋逐层串联焊接至顶层，焊接出一定长度的引下线，做完后进行隐检，做好隐检记录。
卫生间等电位施工方案
卫生间等电位施工方案1. 简介等电位施工是指在卫生间等公共场所地面进行施工时，为了保障人身安全，需采取措施，使地面各部分电位相等，以防止电击事故的发生。
本文将介绍卫生间等电位施工的方案和步骤。
2. 施工工具和材料在进行卫生间等电位施工时，需要准备以下工具和材料：•蓝色导体线•电焊机•接地电极•接地导线•钳子•小锤子•绝缘胶带•绝缘手套•安全帽•防护眼镜•等3. 施工步骤3.1 确定地面区域首先，需要确定卫生间地面的具体区域，包括洗手间，厕所和淋浴区等。
这些区域通常需要进行等电位施工，以确保人们在使用卫生间时不会受到电击的危险。
3.2 清理地面在进行施工之前，需要对地面进行清理，移除杂物和垃圾，确保地面平整干净，并清除过于湿润的区域。
3.3 安装接地电极和导线接下来，需要根据具体情况，在地面上预留适当位置安装接地电极。
接地电极应与卫生间的主接地系统连接，以形成一个相对稳定的电位。
在安装接地电极时，需要使用钳子和小锤子将电极固定在地面上，并使用蓝色导体线将接地电极和卫生间的主接地系统之间连接起来。
3.4 进行接地测试在接地电极和导线安装完毕后，需要进行接地测试，以确保卫生间的电位相等。
使用适当的测试仪器，测量不同区域的电位差异，如果发现电位差异较大，需要进一步调整接地电极的位置和导线的连接方式。
3.5 安全保护措施在进行卫生间等电位施工时，需要注意安全保护措施。
施工人员应穿戴绝缘手套、安全帽和防护眼镜，以减少对施工人员的伤害风险。
此外，在施工现场需要设置明显的警示标识，提醒人们注意施工区域，并采取必要的封控措施，避免其他人员误入施工区域。
3.6 完成施工报告在卫生间等电位施工完成后，应及时编写施工报告，详细记录施工过程中的各项操作和测试结果。
施工报告需要包括施工时间、施工人员、施工工具和材料，以及接地测试结果等信息。
4. 注意事项在进行卫生间等电位施工时，需要注意以下事项：•确保施工现场通风良好，以防止因焊接产生的有害气体积聚，对施工人员造成伤害。
等电位联结安装施工工艺与规程
等电位联结安装施工工艺与规程1材料要求1.1 等电位端子箱应采用制造厂的成品，产品规格应符合设计图纸要求，应具有“CCC”认证标识。
1.2 镀锌材料应包括扁钢、圆钢、抱箍、接地卡子、铅丝、螺栓、螺母、平光垫、弹簧垫圈、接线盒；产品应有材质检验证明及产品出厂合格证。
1.3 塑料铜线、PVC阻燃管、铜端子、铜母带等产品应有材质检验证明及产品出厂合格证；塑料铜线还应有“CCC”认证。
1.4 电焊条、油漆、焊锡等应有出厂合格证。
2主要机具2.1 常用工具应包括电钻、电焊、气焊工具、手锤、钢锯、锯条、喷灯。
2.2 测试工具应包括钢尺、等电位测试仪等。
3作业条件3.1 暗装等电位端子箱应随土建结构预留好安装位置后稳装，明装等电位端子箱应在抹灰喷浆完成后安装。
3.2 各类金属进户管、干管应安装完毕。
3.3 等电位干线、支线管路应敷设完毕。
3.4 进行金属门窗等电位联结应在门窗框定位后，墙面装饰层和抹灰层施工之前进行。
3.5 浴室或具有洗浴功能的卫生间设备应安装完毕。
4操作工艺4.1 等电位联结安装工艺流程应符合图1的规定：等一位端子箱安浜］一|等电位联结线联结卜情电位联结系统导通福而］图1等电位联结安装工艺流程4.2 等电位联结应符合以下基本要求：（1）总等电位联结应包括以下内容：1）总保护导体（保护接地导体、保护接地中性导体）；2）电气装置总接地导体或总接地端子板;3）进出建筑物的水管、燃气管、采暖和空调管道等各种金属干管；4）可接用的建筑物金属结构部分。
（2）辅助等电位联结应包括以下内容：1）按设计要求，将2.5m伸臂范围内可同时触及的电气设备之间或电气设备与外界可导电部分之间直接用导体进行联结；2）按设计要求，在某一部范围内通过等电位端子板，将金属管道、建筑物钢筋网、插座PE线及其他外露可导电部分进行联结。
（3）保护等电位联结的截面积应符合设计要求，当设计无要求时，应符合表2的规定。
（4）等电位联结端子板应采用铜质材料,端子板的截面积不得小于所接联结线的截面积。

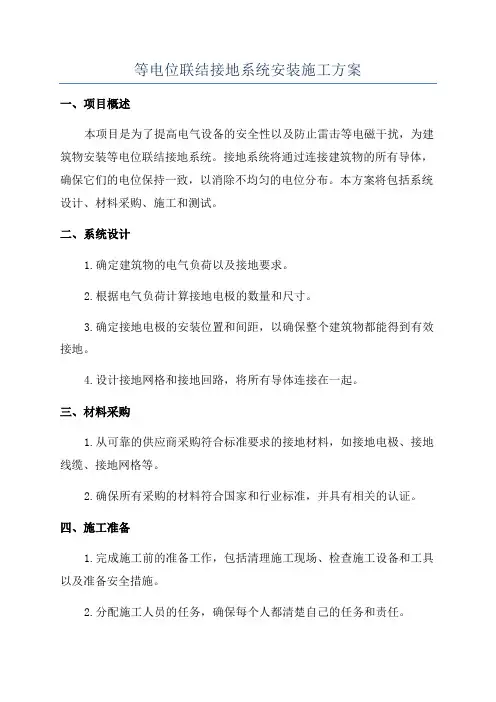

等电位联结接地系统安装施工方案
等电位联结接地系统安装施工方案一、项目概述本项目是为了提高电气设备的安全性以及防止雷击等电磁干扰，为建筑物安装等电位联结接地系统。
接地系统将通过连接建筑物的所有导体，确保它们的电位保持一致，以消除不均匀的电位分布。
本方案将包括系统设计、材料采购、施工和测试。
二、系统设计1.确定建筑物的电气负荷以及接地要求。
2.根据电气负荷计算接地电极的数量和尺寸。
3.确定接地电极的安装位置和间距，以确保整个建筑物都能得到有效接地。
4.设计接地网格和接地回路，将所有导体连接在一起。
三、材料采购1.从可靠的供应商采购符合标准要求的接地材料，如接地电极、接地线缆、接地网格等。
2.确保所有采购的材料符合国家和行业标准，并具有相关的认证。
四、施工准备1.完成施工前的准备工作，包括清理施工现场、检查施工设备和工具以及准备安全措施。
2.分配施工人员的任务，确保每个人都清楚自己的任务和责任。
3.召集必要的培训和指导会议，确保每个施工人员了解等电位联结接地系统的施工要求。
五、施工过程1.安装接地电极：按照设计要求和标准，将电极埋入地下，确保埋深和间距符合规范。
2.铺设接地线缆：使用合适的电缆和连接器，将接地电极与建筑物内的接地引线连接起来。
3.架设接地网格：将接地网格安装在建筑物的地板上，并使用适当的接地夹固定。
4.连接电气设备：将所有电气设备的接地端与接地回路连接，确保所有电气设备都与接地系统连接。
5.安装测试设备：在施工期间，需要定期测试接地系统的电阻和连通性。
安装用于测试接地电阻的测试设备，并进行系统测试。
六、施工质量控制1.施工过程中严格按照设计要求和标准进行施工，确保各项工作符合规范。
2.在施工过程中，进行定期的现场巡检和质量把关，及时发现和纠正不合格的工作。
3.在施工完成后，进行系统测试和检查，确保接地系统的性能和连通性符合要求。
七、安全措施1.施工人员必须佩戴适当的个人防护装备，如安全帽、护目镜、手套等。
2.在施工现场设置必要的安全警示标志和警示线，确保安全通道畅通。
等电位安装施工工法
等电位安装施工工法工程施工中，电位差在金属结构和土壤之间产生，导致了金属结构的腐蚀。
为了保护金属结构，减少或防止腐蚀的发生，等电位安装施工工法应运而生。
本文将介绍等电位安装施工工法的原理、步骤及其在工程中的应用。
一、原理等电位安装施工工法是通过连接金属结构和地下金属，以形成一个等电位的电路，将金属结构的电位降至最低，减少或防止腐蚀的发生。
其原理基于电化学阻抗法，通过连接伏安、电极和稳压电源等设备，使金属结构的电位保持在一个稳定的值，从而防止腐蚀的发生。
二、施工步骤1. 施工前准备在进行等电位安装施工之前，需要进行详细的准备工作。
首先要进行现场勘测，确定金属结构的具体情况。
然后，根据勘测结果进行设计，确定等电位安装的具体位置和数量。
最后，准备施工所需的材料和设备。
2. 安装伏安电极根据设计方案，在金属结构的不同部位安装伏安电极。
伏安电极的数量和安装位置根据金属结构的尺寸和形状而定。
在安装伏安电极时，要注意防止损坏金属结构表面，并确保电极与金属结构之间有良好的接触。
3. 连接电路将伏安电极与电极之间使用导线进行连接。
导线要选择质量好、导电性能良好的材料，以确保电路连接的稳定性和可靠性。
在连接电路时，要注意避免导线的弯曲和缠绕，以免影响电路的正常工作。
4. 调试和测试在安装完成后，将稳压电源连接到伏安电极上，进行调试和测试。
在调试过程中，要根据设计要求调整稳压电源的输出电压和电流，以确保金属结构的电位可以稳定控制在一个合适的范围内。
同时，还需要进行电流密度测试，检查系统的工作状态。
5. 定期维护等电位安装施工工法只是保护金属结构的一种手段，需要定期进行维护和检修。
定期检查伏安电极和导线的连接是否正常，并清理金属结构表面的脏物和腐蚀产物。
如发现异常情况，及时进行修复和更换。
三、工程应用等电位安装施工工法广泛应用于各类金属结构的腐蚀防护领域，如建筑物的钢结构、桥梁、输水管道等。
在建筑物的钢结构领域，等电位安装施工工法对于延长金属结构的使用寿命，降低维护成本具有重要意义。
等电位施工方案
目录一、工程概况二、施工依据三、主要施工技术措施四、主要保证措施（一）、质量保证措施(二）、安全保证措施一、工程概况：北京银泰中心工程位于北京市朝阳区建国门外大街甲2号,是北京中心商业区的核心地带。
北靠建国门外大街，东临繁华热闹的东三环路,西面为规划中的太和中心西侧路,其南面是规划中的永安南里1街。
此方案，是针对北塔楼机电专业及建筑物内等电位联结进行编制的。
北塔楼需做等电位联结的场所有，卫生间、浴室、管道井、电气井、电梯井等，将以上场所内各可导电部分通过等电位联结端子箱（板），相互连通。
二、编制及施工依据：1。
中国电子工程设计院设计的施工图纸，A塔楼部分—供电防雷专业。
2．北京银泰中心机电安装工程施工组织设计。
3、编制参考规程、规范、图集3。
1《建筑物防雷设施安装》99D501—13。
2《等电位联结安装》02D501—23。
3《建筑电气工程施工质量验收规范》GB50303-20023.4其它资料3.4.1北京银泰中心工程洽商记录，编号：02—C2-变—0113.4.2北京银泰中心工程洽商记录，编号：02-C2—0113。
4.3现场机电配合协调会—015，会议记要。
3。
4。
4现场机电配合协调会—020，会议记要.三、主要施工技术措施（一）、施工准备1。
材料准备1.1ф10圆钢及电焊条、防锈漆1.2主要机具:手锤、电焊机、钢锯、卷尺、线坠等。
2。
作业条件：2。
1原钢柱上已预留100×6扁钢，与柱同宽，距地高度0.2m，此扁钢为等电位干线焊接专用。
2。
2电梯井及预留洞防护完善。
2.3现场条件：1-5层共有100处没有预留扁钢。
6层以上已预留。
（二）、操作要求：1。
圆钢加工：圆钢敷设前应除锈,并刷两道防锈漆。
2.等电位联结干线的敷设：2。
1等电位端子板（箱)安装位置的确定，需要与精装修配合，以现场情况确定。
2。
2在垫层里敷设2根ф10的圆钢作为等电位联结干线，其就近从钢柱上的专用预留接地扁钢(焊接）引出,引至等电位端子箱（板)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
等电位连接施工方案
本工程通过等电位联结端子板，将进出建筑物的金属管道、上、下水、热力、燃气、建筑物金属结构及接地干线互相连通。
总等电位盘、局部等电位盘由黄铜板制成。
在电话房、消防控制室、电梯机房等处作局部等电位连接，并由局部等电位盘用BVR-1*25MM2多股铜导线穿SC25钢管与接地装置相连，在各层强弱电竖井，卫生间处设局部等电位连接并有井内设置-40*4镀锌扁钢，固定安装。
1 等电位连接的一般规定：
1.1、等电位联结线与金属管道的连接采用抱箍，抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护涂料，抱箍内径等于管道外径，其大小依管径大小而定。
1.2、等电位联结须测试导电的连续性，导电不良的连接处需作跨接线。
1.3、等电位联结端子板与插座保护线端子或任一装置外导电部分间的连接线的电阻包括连接点的电阻不应大于0.2Ω。
1.4、等电位联结安装完毕后应进行导通性测试，测试用电源可采用空载电压变4～24V 的直流或交流电源，测试电流不应小于0.2A，当测得等电位联结端子板与等电位联结范围内的金属管道等金属体末端之间的电阻不超过3Ω时，可认为等电位联结是有效的，如发现导通不良的管道连接处，应做跨接线，并在投入使用后应定期做测试。
1.5、建筑物等电位联结干线应从与接地装置不少于2 处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连
接线形成环形网路，环形网路应就近与等电位联结干线或局部等电位箱连接。
支线间不应串联连接。
2 卫生间局部等电位连接
卫生间局部等电位祥见《卫生间局部等电位连接施工方案》。
4.3 电线、电缆穿管敷设
本工程动力配管及应急照明配管均为镀锌钢管，镀锌钢管严禁对口熔焊连接，配管时的跨接线必须作好，用专用接地卡跨接两卡间的连线为铜芯软导线，截面积不小于4mm 。
除动力系统、消防系统的镀锌钢管为明敷设，其余镀锌钢管均为暗敷设。
按照建设方恢复的设计洽商记录要求本工程施工所采用钢管为镀锌钢管，当图纸要求钢管的公称直径大于40mm时选用热镀锌钢管，a当图纸钢管的公称直径小于等于40mm时选用冷镀锌钢管。
用管箍丝接，跨接长度必须满足要求，明配的导管应排列整齐，固定点间距均匀，安装牢固。
地上各单体的户内暗配管采用PC硬质塑料管敷设，幼儿园部分配管采用PVC 半硬质塑料管，连接时需加套管连接，管口对准套管中心，并用专用PVC胶封堵。
