电线符号
电缆电线符号表示
电缆电线符号表示电缆电线符号表示RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯（主人解释：R.软电线；VV.PVC绝缘和PVC护套，只有一个V是指前者，且没有护套；P.屏蔽线K.控制电缆；B.电线；-105.表示最高可用于105摄氏度，橡胶电缆，主要用于电动工具的电源电缆最后字母是B，表示扁平电缆，就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫“排线”，中间有L是铝导线，有J是交联，有ZR连在一起是“阻燃”，有NH连在一起是“耐火”有下标22表示钢铠装，2表示铜铠装，最后的P有下标2好象是铜屏蔽层，没有是编织屏蔽）用途：仪器、仪表、对讲、监控、控制安装RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR聚氯乙烯护套安装用软电缆SBVV HYA数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP聚氯乙烯绝缘电缆RVS、RVB适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB音箱连接线（发烧线）KVV聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP双绞线传输电话、数据及信息网UL2464电脑连接线VGA显示器线SYV同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY同轴电缆，电梯专用JVPV、JVPVP、JVVP铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆二1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYFAT泡沫聚乙烯绝缘↗↖石油膏填充*市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYAC实心聚乙烯绝缘↗↖自承式HYA-200×2----×0.4含义：铜芯实心聚烯烃绝缘，涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞，线径为0.4mm，对数为200对。
图纸常见电缆电线符号解释
图纸常见电缆电线符号解释NH-YJV-0.6/1KV解释：耐火交联聚乙烯绝缘聚氯乙烯护套额定电压0.6/1KV电力电缆。
NH：表示耐火。
YJV：表示交联聚乙烯绝缘聚氯乙烯护套电力电缆。
0.6/1KV：表示电力电缆的额定电压。
NH-YJV-4*4+E4解释：耐火交联聚乙烯绝缘聚氯乙烯护套 5 根 4 平方的电力电缆。
NH：表示耐火YJV：表示交联聚乙烯绝缘聚氯乙烯护套电力电缆。
4*4：表示3 根4 平方的火线和一根4 平方的零线。
E4：表示1 根4 平方的地线。
YDF-YJV-(4*120 E70)/(4*25 E16)解释：预制分支电缆交联聚乙烯绝缘聚氯乙烯护套主电缆为 4 根120 的和 1 根70 的电缆，分支电缆为 4 根25的和 1 根16 的电缆。
YDF：表示预制分支电缆。
YJV：表示交联聚乙烯绝缘聚氯乙烯护套电力电缆。
4*120：表示3 根120 平方的火线和一根120 平方的零线。
E70：表示1 根70的地线。
4*25：表示3 根25 平方的火线和一根25 平方的零线。
E16：表示1 根70的地线。
(4*120 E70)/(4*25 E16)：表示前面的(4*120 E70)为主电缆，后面的(4*25 E16)为分支电缆。
NH-BV-0.45/0.75KV解释：耐火铜芯聚氯乙烯绝缘电线额定电压0.45/0.75KV电力电线NH：表示耐火。
BV：表示铜芯聚氯乙烯绝缘电线。
0.45/0.75KV：表示电力电线的额定电压。
ZR-BV解释：阻燃铜芯聚氯乙烯绝缘电线。
ZR：表示阻燃。
图纸上还常见三个字母：S R P解释：一般你要在电气图纸上看到这三个字母它们和电线在一起标注那它们代表的意思是：S：代表双绞线。
R：代表软电线。
P：代表屏蔽线。
电线电缆符号表示
型号含义：R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘 V－聚氯乙烯护套B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5mm 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝 0.12：每根铜丝直径为0.12mm 型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面）0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。
电缆符号及意义
电缆符号及意义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线，所以开头用B，电压：300/500V 电线按用途分为电磁线和通用绝缘电线。
绝缘电线又称为布电线。
绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。
V就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码T就是铜芯的代码（一般省略不写）R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套什么是护套线护套线是指带有护套层的单芯或多芯电线，带护套的较安全。
说白了，我们最常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。
这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层保护层。
常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。
护套线的可分为硬护套线和软护套线两种。
根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。
YJV是什么电缆（YJV电缆含义）【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯J-----交联V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜（紫铜）【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要定做电缆。
电线电缆符号大全电线电缆符号的含义
电线电缆符号大全电线电缆符号的含义电线电缆符号的含义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、A VVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线，所以开头用B，电压：300/500V V就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套规格型号名称使用范围VV VLV 聚氯乙烯绝缘聚氯乙烯敷设在室内、隧道及管道中，电缆不能承受机械外力作用。
VY VLY 聚乙烯护套电力电缆VV22 VLV22 VV23 VLV23 聚氯乙烯绝缘聚氯乙烯聚乙敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用。
烯护套钢带铠装电力电缆VV32 VLV32 VV33 VLV33 VV42 VLV42 VV43 VLV43 聚氯乙烯绝缘聚氯乙烯敷设在高落差地区，电缆能承受机械外力作用及相当的拉力。
聚乙烯护套钢丝铠装电力电缆YJV YJLV 交联聚乙烯绝缘聚氯乙烯敷设在室内、隧道及管道中，电缆不能承受机械外力作用。
YJY YJLY 聚乙烯护套电力电缆YJV22 YJLV22 YJV23 YJLV23 交联聚乙烯绝缘聚氯乙烯敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用。
聚乙烯护套钢带铠装电力电缆YJV32 YJLV32 YJV33 YJLV33 YJV42 YJLV42 YJV43 YJLV43 交联聚乙烯绝缘聚氯乙烯敷设在高落差地区，电缆能承受机械外力作用及相当的拉力。

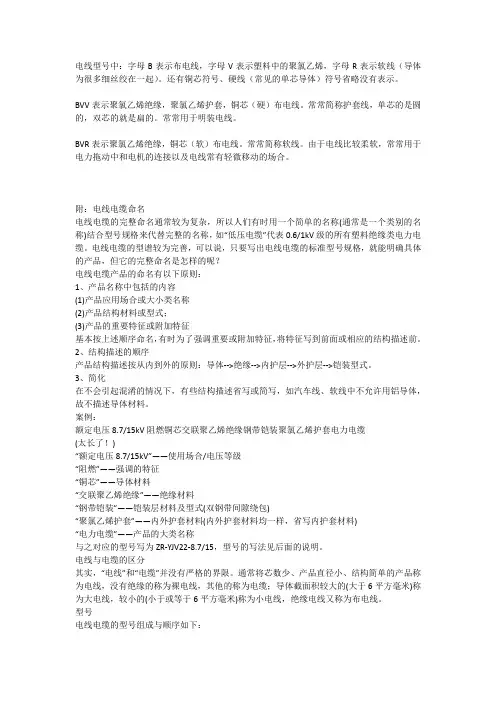

电线符号含义
电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。
还有铜芯符号、硬线（常见的单芯导体）符号省略没有表示。
BVV表示聚氯乙烯绝缘，聚氯乙烯护套，铜芯（硬）布电线。
常常简称护套线，单芯的是圆的，双芯的就是扁的。
常常用于明装电线。
BVR表示聚氯乙烯绝缘，铜芯（软）布电线。
常常简称软线。
由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。
附：电线电缆命名电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。
3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
案例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(太长了！)“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见后面的说明。
电线与电缆的区分其实，“电线”和“电缆”并没有严格的界限。
电线电缆中常用符号的意义
RIB音箱连接线（发烧线）
KVV聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量
SFTP双绞线传输电话、数据及信息网
UL2464电脑连接线
VGA显示器线
SYV同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）
YJV22-3*95，铜导体，交联聚乙烯绝缘，双钢带铠装，聚氯乙烯护套。
敷设方式
穿焊接钢管敷设SC
穿电线管敷设MT
穿硬塑料管敷设PC
穿阻燃半硬聚氯乙烯管敷设FPC
电缆桥架敷设CT
金属线槽敷设MR
塑料线槽敷设PR
钢索敷设M
穿聚氯乙烯塑料波纹电线管敷设KPC
穿金属软管敷设CP
直接埋设DB
电缆沟敷设TC
混凝土排管敷设CR
SDFAVP、SDFAVVP、SYFPY同轴电缆，电梯专用
JVPV、JVPVP、JVVP铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆
二
1）类别：H——市内通信电缆
HP——配线电缆
HJ——局用电缆
（2）绝缘：Y——实心聚烯烃绝缘
YF——泡沫聚烯烃绝缘
YP——泡沫／实心皮聚烯烃绝缘
（3）内护层：A——涂塑乙烯护套
V——聚氯乙烯护套
（4）特征：T——石油膏填充
G——高频隔离
C——自承式
（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层
33——单层细钢丝铠装聚乙烯被层
43——单层粗钢丝铠装聚乙烯被层
53——单层钢带皱纹纵包铠装聚乙烯外被层
553——双层钢带皱纹纵包铠装聚乙烯外被层
暗敷设在墙内WC
电缆符号表示
型号含义：R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5mm 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12mm型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面）0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、BV-2*2.5-TC20-CC这个最后的CC是什么意思啊？
答：铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设，最后的CC是暗敷在顶板内的意思。
2、
其他说明：BV电线：1.分类和用途是用来分布电流用的，属于布电线类，用字母“B”表示；2.导体材料是铜，用字母“T”表示，布电线中铜芯导体省略表示；3.绝缘材料为聚氯乙烯，用字母“V”表示；
电线型号及名称；4.布电线结构简单，除上面三点，有的还有护套，护套材料为聚氯乙烯也用字母“V”
表示；护套材料为橡胶就用字母“X”表示。
没有护套以及后面没有的就不用表示。
如BVV 表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线。
02、有时还有FC、WC之类的是表示什么个安装方式啊？
答：FC 暗敷在地面，WC 暗敷设在墙内，CC 暗敷在顶板内
其他说明：穿焊接钢管敷设：SC；穿电线管敷设：MT；穿硬塑料管敷设：PC；穿阻燃半硬聚氯乙烯管敷设：FPC；电缆桥架敷设：CT；金属线槽敷设：MR；塑料线槽敷设：PR；用钢索敷设：M；
穿聚氯乙烯塑料波纹电线管敷设：KPC；穿金属软管敷设：CP；直接埋设：DB；电缆沟敷设：TC；
混凝土排管敷设：CE
04、常见的安装表示方式?
线路敷设方式：穿焊接钢管敷设：SC；穿电线管敷设：MT；穿硬塑料管敷设：PC；穿阻燃半硬聚氯乙烯管敷设：FPC；电缆桥架敷设：CT；金属线槽敷设：MR；塑料线槽敷设：PR；用钢索敷设：M；穿聚氯乙烯塑料波纹电线管敷设：KPC；穿金属软管敷设：CP；直接埋设：DB；电缆沟敷设：TC；混凝土排管敷设：CE；沿或跨梁（屋架）敷设：AB；暗敷在梁内：BC；沿或跨柱敷设：AC；
暗敷设在柱内：CLC；沿墙面敷设：WS；暗敷设在墙内：WC；沿天棚或顶板面敷设：CE；暗敷设在屋面或顶板内：CC；吊顶内敷设：SCE；地板或地面下敷设：F；PR 塑料线槽敷设；PC 硬制塑料管敷设；FPC 半硬制塑料管敷设；SC 薄电线管敷设；RC 水煤气管敷设；MR 封闭式金属线槽敷设；CT 电线桥架或托盘敷设；K 瓷瓶或拄式绝缘子敷设；PCL 塑料夹敷设；CP 蛇皮管/金属软管敷设；QR 铝合金线槽敷设；PL阻燃半硬聚乙烯管敷设；AL 铝皮线卡敷设；SR 沿钢索敷设；BE 沿屋架或跨屋架敷设；CLE 沿柱或跨柱敷设；WE 沿墙面敷设；
ACE 能进入的吊顶内敷设；CE 沿顶棚面或顶板面敷设；BC 暗敷设在梁内；C 暗敷设在柱内；
WC 暗敷设在墙内；FC 暗敷在地面；CC 暗敷在顶板内；ACC 暗敷在不能进人的吊顶内要穿金属管；SCE 在吊顶内敷设要穿金属管管路敷设标注方法；SC：焊接钢管；TC：电线管镀锌或非镀锌薄钢管；PC：硬质塑料管；CT：电缆桥架；CP：金属软管；SR：钢线槽；MR: 金属线槽；RC：水煤气管；KBG：管为套接扣压式镀锌薄壁钢导管；JDG：为套接紧定式镀锌薄壁钢导管；导线敷设部位：CT：电缆桥架敷设；SR：沿钢索敷设；CLE：沿柱或跨柱敷设；WE：沿墙面敷设；CC：沿现浇板内暗敷设；CE：沿天棚面或顶棚面敷设；AC 沿或跨柱敷设；ACE：在能进入人的吊顶在敷设；SCE 吊顶内敷设；BC:暗敷设在梁内；CLC：暗敷设在柱子内；BC 暗敷设在梁内；WC：暗敷设在墙内；WE：沿墙明敷设；WS 沿墙面敷设；FC：地板或地面下敷设；CC：暗敷设在屋面或顶板内；
电线常用的表示法：RVB：平行多股软线（扁的）；RVS：对绞多股软线；RVV：多股软线……
导线敷设方式字母符号标注规定（新旧同列）
新符号敷设方式旧符号
新符号敷设方式旧符号
K 用瓷瓶或瓷柱敷设CP SR、M 沿钢索敷设S
PR 用塑料线槽敷设XC BE 沿屋架或跨屋架敷设LM
SR 用钢线槽敷设CLE、AC 沿柱或跨柱敷设ZM
RC 穿水煤气管敷设WE、WS 沿墙面敷设QM
SC 穿焊接钢管敷设G CE 沿天棚面或顶板面敷设PM TC、MC 穿电线管敷设DG ACE 在能进人的吊顶内敷设PNM
PC 穿聚氯乙烯硬质管敷设VG BC 暗敷设在梁内LA
FPC 穿聚氯乙烯半硬质管敷设RVG CLC 暗敷设在柱内ZA
KPC 穿聚氯乙烯塑料波纹电线管WC 暗敷设在墙内QA
CT 用电缆桥架敷设QJ FC 暗敷设在地面内DA
PL 用瓷夹敷设CJ CC 暗敷设在顶板内PA
PCL 用塑料夹敷设VJ ACC 暗敷设在不能进人的内吊顶内PNA
CP 穿金属软管敷设SPG PSC 普利卡可绕金属管
灯具安装方式的标注
新符号敷设方式旧符号
新符号敷设方式旧符号
CP 线吊式X S、C 吸顶或直附式D CP 自在器线吊式X R、FB 嵌入式R
CP1 固定线吊式X1 CR 顶棚内安装DR
CP2 防水线吊式X2 WR 墙壁内安装BR
CP3 吊线器式X3 T 台上安装T
CH 链吊式L SP 支架上安装J P、DS 管吊式G CL 柱上安装Z
W 壁装式B HM 座装ZH。
