普通螺栓连接
普通螺栓连接的计算最新实用版
b et
2 eb
t
n
N Ntb
③偏心拉力作用时
An——构件或连接板的净截面面积
(1)受剪螺栓的五种破坏形式
后两种构造满足:选用最小容许端距2d和使螺栓的夹紧长度不超过4～6倍螺栓直径的条件下，均不会产生。
An——构件或连接板的净截面面积
栓杆被拉断，其部位多在被螺纹削弱的截面处。
前三种计算(设计)满足。
An——构件或连接板的净截面面积
① 单个受拉螺栓的承载力设计值
An——构件或连接板的净截面面积
前三种计算(设计)满足。
An——构件或连接板的净截面面积
① 单个受拉螺栓的承载力设计值
前三种计算(设计)满足。 An——构件或连接板的净截面面积
构件净截面
①单个受剪螺栓承载力设计值
An b n1d0 t
N1max
Fe' y1' myI ' 2
N
b t
③螺栓群受弯矩作用时
N1max
Fe' y1' myI ' 2
N
b t
二 普通螺栓连接的计算 1．受剪普通螺栓连接 (1)受剪螺栓的五种破坏形式 ①栓杆剪断 ②孔壁挤压坏 ③钢板拉断 ④端部钢板剪断 ⑤栓杆受弯破坏
后两种构造满足:选用最小容许端距2d和使螺栓的夹紧长度 不超过4～6倍螺栓直径的条件下，均不会产生。
前三种计算(设计)满足。
(2)、计算方法： ①单个受剪螺栓承载力设计值
N Ney 后两种构造满足:选用最小容许端距2d和使螺栓的夹紧长度不超过4～6倍螺栓直径的条件下，均不1'会产生。
N 0 栓杆被拉断，其部位多在被螺纹削弱的截面处。
1 ቤተ መጻሕፍቲ ባይዱin
钢结构施工中的普通螺栓和高强度螺栓连接要领
钢结构施工中的普通螺栓和高强度螺栓连接要领钢结构施工中，螺栓连接是一项关键的工作，它直接影响到整个结构的稳定性和安全性。
在钢结构的连接中，常见的连接方式包括普通螺栓连接和高强度螺栓连接。
本文将重点介绍这两种连接方式的要领。
普通螺栓连接是比较常见的连接方式，它适用于一些不需要太高强度要求的场合。
普通螺栓连接的基本要领是选择合适的螺栓规格、正确安装和紧固螺栓。
首先，选择合适的螺栓规格非常重要。
螺栓的规格应根据结构的负荷和连接件的要求来确定。
在实际应用中，根据设计要求，需要选择合适的螺栓长度、直径和强度等参数。
螺栓的选择应参考相关的规范和标准，确保其符合设计和施工要求。
其次，正确安装螺栓也是至关重要的。
在安装螺栓之前，必须确保螺栓和连接件的孔洞是清洁无尘的。
安装过程中，应注意螺栓和螺栓孔的配合情况，确保螺栓能够顺利进入孔洞中。
同时，要确保螺栓与连接件之间的接触面是充分的，避免出现松动或者不稳定的情况。
另外，安装螺栓时需要使用扭矩扳手进行紧固，确保螺栓达到预定的紧固力。
高强度螺栓连接是一种更为严格和要求的连接方式，它适用于承受较大负荷和振动的结构。
在高强度螺栓连接中，除了普通螺栓连接的要领外，还需要注意以下几个方面。
首先，高强度螺栓连接需要采用预紧力来保证连接的稳定性。
预紧力是在螺栓连接之前施加的力，它旨在消除螺栓和连接件之间的间隙，使螺栓处于受压状态。
预紧力的大小应根据设计要求和规范要求来确定。
在实际施工中，通常使用液压扳手或者液压螺栓紧固器来施加预紧力，确保高强度螺栓连接的可靠性。
其次，高强度螺栓连接也需要进行定期的检查和维护。
检查工作应包括检查螺栓的紧固力是否正常，是否出现松动、裂纹或者变形等情况。
如果发现问题，应及时采取相应的措施进行修复和更换。
此外，还要定期检查连接件和螺栓的防腐蚀措施是否有效，确保连接的可靠性和安全性。
最后，除了上述要领外，无论是普通螺栓连接还是高强度螺栓连接，都需要在施工过程中注意安全措施。
普通螺栓连接
第17页/共21页
4、弯矩和拉力共同作用的普通螺栓群计算螺栓群承受轴心拉力N和弯矩M＝Ne的共同作用。按弹性设计法，根据偏心距的大小可能出现小偏心受拉和大偏心受拉两种情况。
小偏心受拉：所有螺栓均承受拉力作用，轴心力由各螺栓均匀承受；弯矩则引起以螺栓群形心O处水平轴为中和轴的三角形应力分布，使上部螺栓受拉，下部螺栓受压；叠加后全部螺栓均为受拉。可得最大和最小受力螺栓的拉力，各y均自O点算起：
孔壁承压的计算式为
第20页/共21页
第4页/共21页
螺栓抗剪连接达到极限承载力时，可能的破坏形式：①栓杆直径较小时，栓杆可能先被剪断；②栓杆直径较大、板件较薄时，板件可能先被挤坏，栓杆和板件的挤压是相对的，也把这种破坏叫做螺栓承压破坏；③板件截面可能因螺栓孔消弱截面太多而被拉断；④端距太小，端距范围内的板件有可能被栓杆冲剪破坏。
第③种破坏形式属于构件的强度计算；第④种破坏形式由螺栓端距≥2d0来保证。因此，抗剪螺栓连接的计算只考虑第①、②种破破形式。
第15页/共21页
2、 轴心拉力作用的普通螺栓群计算螺栓群在轴心力作用下的抗拉连接，通常假定每个螺栓平均受力，则连接所需螺栓数为：
第16页/共21页
3.弯矩作用的普通螺栓群计算剪力V通过承托板传递。离中和轴越远螺栓受拉力越大，压应力由弯矩指向一侧的部分端板承受，设中和轴至端板受压边缘的距离为c。受拉螺栓截面是孤立的几个螺栓点；端板受压区则是宽度较大的实体矩形截面。计算形心位置作为中和轴时，所求得的端板受压区高度c总是很小，中和轴通常在弯矩指向一侧最外排螺栓附近的某个位置。实际计算时可近似地取中和轴位于最下排螺栓O处，即认为连接变形为绕O处水平轴转动，螺栓拉力与O点算起的纵坐标y成正比。偏安全忽略力臂很小的端板受压区部分的力矩

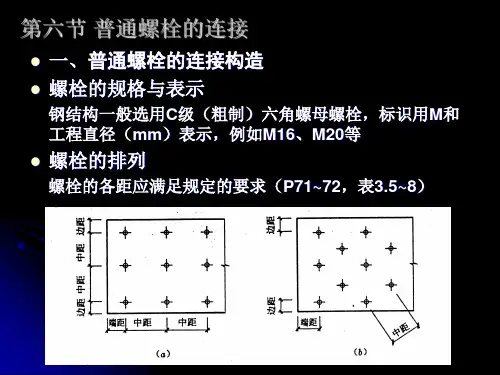

第六节普通螺栓的连接
