通用型DAM10kW中波发射机射频电路的工作原理
11 通用型DAM10kW中波发射机射频电路的工作原理
第一节 振荡器（A17）
振荡器位于发射机（中间）控制面板箱内的右侧壁上，它给发射机提供某一频率激励信号，并且允许外部射频信号输入。它由单频晶体经放大输出4~4.5V的方波作为缓冲放大器的激励信号。晶体具有加1备份，同时具有外激。激励封锁和驻波比保护功能。
一、电路分析（参考图号FS2.813.003DL，见图2－1）
1. 供电电压及稳压器
来自低压电源供电的＋22Vdc通过F1输入，三端电源稳压器N1提供＋12Vdc供给温补晶振供电及其它电路、＋9Vdc、利用稳压二极管稳压后输出。
2. 数字频率合成式激励器
3. 输入选择
在振荡器板上，插头P1为激励选择开关，内激时接1－2，外激时接1－3。P2为外激输入阻抗选择开关，当接1－2时，为20KΩ的高阻抗输入，其对应TTL电平（4～4.5VP－P方波）输入；当接1－3时，为50Ω输入阻抗对应0～25dBm的射频信号输入。放大器V3及N3：B（缓冲/驱动器）提供射频信号输出给P1－3，其幅度为4～4.5VP－P。
4. 发射机并机工作
当发射机并机工作时，射频信号通过R10、X4－1及外部插件送到并机控制单元，任意一台发射机的振荡器都可用，并机控制单元给一个振荡器提供两路输出，选出的射频信号返回到每个发射机振荡器的X4－4。
5. 频率监视输出
缓冲器/驱动器N3：A提供一个输出信号给计数器或频率监视器。R24将驱动器输出阻抗设置于50Ω，X5－1为频率监视信号输出端。当监视阻抗为50Ω时，其信号幅度为4～4.5VP－P方波信号。若阻抗大于50Ω时，输出信号电平将更高。
6. 振荡器同步装置
该电路由V5、V6及储能元件组成，其输入信号来自输出取样线圈T101，输出接N12－11。该电路的作用是为了防止因VSWR异常等原因而快速切断功放时功放输出电路产生的振铃电流与功放的射频激励信号之间的相位差而引起功放模块损坏。因此，当VSWR保护期内，激励被封锁，由输出取样射频信号短暂代替振荡器激励信号，使两者的振铃同步，以达到保护功放模块的目的，如图2－3所示。
来自输出取样的射频电流被送到振荡同步器的X3－1，R2提供50Ω输入阻抗，稳压二极管VD8、VD9使V5免受瞬变电压冲击，信号相位调整用拨码开关S1（C28～C31）及电感线圈L1完成，根据不同频率S1位置OFF、ON也不同，应按出厂预置表先预置后再加以调整。得到的同步信号经V15、V20转化成TTL电平送到CMOS模拟开关N4－11。
正常工作时，振荡器输出信号经N4送到驱动器N2:A（DS0026）然后再被送到下一级缓冲放大器。
在VSWR保护期间，来自显示板的逻辑高电平打开V4及模拟开关N4，从而切断激励信号，这样输出取样射频信号电流作为发射机射频激励信号。
功放模块在加电源电压之前，通风冷却系统还没有正常运转，振荡器到缓冲放大器的输出信号在此器件也要被封锁，从而保护功放模块免受过热损坏。当发射机关机时，VSWR－H输入到显示板上并保持高电平。（10KW机无此功能，50KW机是这样的。）
12 温补晶振4.608MHz V1放大电路N11412八分频314四分频N21214八分频N3+5VS481C307C3126C3235C334L4121N6132P43N7612可变分频S2S312N83可变分频6113P5321123N9312R13513R1420K2P1+5V+5VX3-1X3-3X7-5X7-8X5-1X5-2X4-8X4-9X7-10X7-6+5VX3-2X4-10外部联锁射频监测射频输出+15VXJ5图2－1激励器原理简化图+5V1434CD4046N5振荡及鉴相器98C63R67R66V5C29R2827N10ADS0026N1-N3:CD4022BEC101312N4ACD40106C4156N4BN7、N8:CD4522BE+15VX2-14-4.5VppTTL外激输入C12R22VD9R24C26R26C27R27V11VD10R2345R25N10BDS0026R40R41C37R37VD12VD13C19R30R36VD14V15V20R42R31射频电源取样输入来自T101去显示板J1-5驻波比封锁R35激励同步信号XJ4R44R45R34R43V16R46C39R33786P2411N12141213C13R15N11AR44C14R16C15R17R314527N4DCD40106CD40106N6:CD4024
13
内激外激输出取样VSWR封锁模拟开关N12去射频监视电路激励输出图2－3 振荡器同步装置方框图123P2X3-1X7-8X7-3(-)+5VX7-1(+)移相网络N11AX4-8DS301
7. 输出电路
驱动放大N2:A－7输出工作频率的方波信号，其幅度为8～8.5VP－P。由X4－8送到缓冲放大器作为输入。同时，此信号被峰值检波器VD4、C9和VD5、C16转换成正、负直流电压，由X6（＋）、X6－3（－）送出，此电压用于显示板上的振荡器射频检测电路，显示其工作状态。
二、故障检修
1． 输出频率不正确
原因：（1）是否计算有误或预置不对，应仔细检查，有可能开关上下或左右预置反了。
（2）分频器故障：应先检查N5－14、N5－3均为18KHz，如哪路不对，查哪路。前者检查N1、N2、N3，按分配逐个检查，后者检查N6、N7、N8。
2． 机器工作正常，但显示板上振荡器指示灯为红色。
原因：是射频输出电路故障
先检查VD7、VD8射频检波器的输出电压，VD8的负极为＋4～＋4.5Vdc。若检测不到二者电压值（即使测到一个）会导致红灯指示。
若振荡器输出有正常的射频信号电平但以上电压检测一个或两个都未检测到，应检查或更换二极管。若在R19或R21一端有电压但其另一端没有，表明X7后面的电阻损坏（此时发射机仍保持开机工作状态）若测试电压正常，则振荡器指示灯红色，可能是由于显示板上的问题或内部连接电缆短路等造成。
第二节 缓冲放大器（A16）
缓冲放大器位于推动器合成母板上，打开中间控制面板门从前面可以看到。它是一个宽带放大器，输入阻抗为50Ω，输出阻抗很低，由30Vdc供电，它将4～4.5VP－P射频激励信号放大到预推动级栅极所需的23VP－P电压。由三级放大器组成，预推动放大器的供电电压经此板供给。
一、 电路分析（参考图FS2.800.014DL，见图2－4） 14
1．供电电压
来自低压电源供电的＋30Vdc经电位器R2调整后，通过F3输入，一路经滤波器C10、C18、C19、R22、C20、C21供给第三级放大器V3、V4；另一路经R21、VD5、C7、C8、C9稳压滤波后供给第一级放大器N1和第二级放大器V1、V2，其中VD5为稳压二极管，其稳压值为＋15Vdc。
当保险管F3开路时，＋30Vdc通过R20点亮发光二极管DS3。
2. 第一级射频放大器N1
射频激励信号经C1、R3送到N1，放大处理后去推动放大器V1和V2。C1、R3为加速移相电路，以改善其方波的上升沿。N1为接口电路，起电平转换作用，VD1、VD2用于双向限幅，R4起输出隔离作用。
3.第二级射频放大器（V1和V2）
晶体管V1、V2在本级起高频开关放大作用，其输入、输出都是方波信号，在V1、V2发射机交汇点处输出，输出电压的幅度在地电位及供电电压间转换。本级输出信号通过调谐耦合网络C2、L1及R5送到V3、V4的输入端，即分配变压器T1的初级。其中C2、L1为V1、V2的选频电路，R5起扩宽其频带，V1、V2为互补放大器，输出推动后面的半桥，并要有足够的带宽。
4.第三级射频放大器（V3和V4）
本级由两只场效应管V3、V4组成，经T1初级耦合到次级得到两路幅度相等，相位相差1800的射频推动信号，去控制场效应管的开和关。放大的信号经冠带耦合网络C3、R8～R11及L2实现选频输出去推动预推动器。
V3、V4作为地电位和供电电压转换开关，为推挽放大器也称半桥电路。二极管VD3、VD4保护场效应管控制栅免受过压损坏。L2、L3为选频电路，输出为正弦波，同时，C3起隔直作用。R12～R19、C11为其负载，可增加带宽。
5. 预推动供电
来自低压电源供电的＋60Vdc通过电位器R1（R1位于推动合成母板的顶端机柜上）调整后经缓冲放大器板上的F1、F2供给预推动放大器。若F1或F2熔断开路后，电压经R23或R24点亮DS1或DS2，此时为红色。
注：显示板上的缓冲放大器指示灯是由射频检测电路（位于推动合成母板）及显示板的逻辑电路推动。
二、故障检修
故障检修最简单的方法是用备份缓冲放大器板将其换下试之。
故障现象1.显示板上缓冲放大器指示灯为红色，发射机不工作。
原因1：元件损坏
若有保险熔断，指示灯立即有显示，（若相应的低压供电电压故障有其相应的红灯显示）三种指示可通过联锁的射频放大器便可看见：
分别对应DS1 (F1) 预推动器A
DS2(F2) 预推动器B
DS3(F3) 缓冲放大器
若缓冲放大器指示灯为红色，应检查缓冲放大器板上有否过热元件或印制线路板损坏否？检查主机板上插座损坏否？
可将缓冲放大器板从发射机上拿下作如下检查：
1.查场效应管V3,V4是否损坏，可先在线路板上用万用表测试，对怀疑之处可从板上焊下进行鉴定。
2.查背靠背的齐纳二极管VD3,VD4是否损坏，若VD3,VD4其中一只短路，可用万用表测其阻值，二只阻值应相似。
注意：VD3、VD4每只管均串联了一个10Ω电阻后与低阻环形变压器线圈相并联。故在路检查 15 X1-25MJE200VD5X1-29X1-30DC OUT预推动电源AX1-27预推动电源BX1-28DC OUTF1 2AR23DS1RED6.2KF2 2ADS2R246.2KREDREDR20DS3F3 1A1KX1-23X1-24X1-26预推动电源＋60V输入缓冲放大器＋30V输入C10C18C19R222.2/1WC20C210.47uF1000P22uF0.47uF1000PR21100/2WX1-35X1-36X1-37X1-38X1-41X1-42X1-43X1-44V2R42001N4148VD1VD21N4148N1R3 1KX1-39X1-40R2R1C1 1000P100/2W100/2W3.7uFC7C8C90.47uF0.47uF1N5352AR8R9R10R11R12R14R15R13R18R16R19R17C11 3900R681V3BUZ71A5BUZ71AR64V4R510/2W去推动合成母板X6X1-6X1-5缓冲放大输出X1-1X1-4X1-7X1-10X1-2X1-8X1-3X1-9图2－4 缓冲放大器原理图C20.1V1MJE200L11uH2710/2WVD3P6KE20CA10/2WVD4P6KE20CAC30.2220/2W×4L21.65uH100/2W×4100/2W×4T19:7
DAM-10kW中波广播发射机的技术特点
齐立志 （作者单位：内蒙古广播电影电视局海拉尔８６１发射台）
摘要；我国目前投入到应用中的中波发射台使用类型比较多，其中最为重要的是ＤＡＭ一１０ ｋＷ中波机型，使用的是数字技 术进行调幅，以及５２块射频放大器模块。本文在论述ＤＡＭ－１０ ｋＷ中波广播发射机工作基本原理的基础上，分析了其主要特点。 关键词：ＤＡＭ一１０ ｋＷ；中波广播发射机；技术特点
近些年来，随着科学技术的发展， 一种全新的新型调制方式中波广播发射 机发展起来，同时以其质优价廉的优势 全面取代了传统的电子管发射机，促进 了广播电视业的进步。 中波广播的传输方式是电离层反射 波传输以及地面波的绕射传输，其发射 机功率比较大，直接传输距离比较远， 而在中波段信号传输的过程中，受到多 径干扰的影响较小。因此，中波广播信 号较为稳定，与此同时，因为调幅波的 解调的方法较为简单，成本比较低，便 于在实际工作中的普及和应用。 在２０世纪８Ｏ年代中期，美国率先 开始生产数字调制的中波发射机，我国 随着也开始生产数字调制发射机。因此， 中波广播发送设备的调制方式以及音频 系统出现了革命性的变化，实现了从模 拟调制逐渐转向数字调制的方向，使其 整机效率、稳定性、电声指标以及可靠 性等方面获得了较快的发展。 １ 中波广播发射机的工作原理 １．１ 射频功率放大器工作原理 中波广播发射机的每一块射频放大 器模块的主要组成部分，是通过４个Ｎ 沟道ＭＯＳ场效应管而构成的开关放大 器。可以将丁类开关放大方式而进行工 作，通常其组成部分有２个：包含Ｖ１和 Ｖ３的Ａ半桥，Ｖ２和Ｖ４的Ｂ半桥。其源 极和漏级的连接点一般都是作为半桥的 主要输出端。基本工作原理在图１中具 体展示。每一个半桥的射频的放大器模 块中的ＭＯＳ管，和开关类似，起着功率 ＭＯＳ管循环交替截止或导通的作用，而 输入到模块中的两个功率ＭＯＳ管的射频 驱动信号相位差大约在１８０。，如果上边 的功率ＭＯＳ管导通或者是截止时，则下 面一个功率ＭＯＳ管与之相反，此时输出 在地点位同供电电压之间进行转换。 ｌ ｉ鐾 瞩！嬲绲 ＾ 图１射频功率放大器的简化原理图 １．２全桥式功放 当前除了推动级模块之外的其他射 频放大器都是工作在全桥形式，其Ａ和 Ｂ的输出同与之相对的变压器初级线圈 的头尾之间连接，其结构方式如图２所 示，其４个功率的ＭＯＳ管，一般在射频 信号的相位决定之下通常会有２个ＭＯＳ 管进行连通或者是中断，其中Ｖｌ、Ｖ４同 Ｖ２、Ｖ３之间是相反的，当其中一个处于 联通的状态，另外一个则处于截止的状 态。此时使用开关就可以将供电电压通 过电容Ｃ８供给变压器的初级线圈，而每 一个推挽放大器会出现一个方波的输出， 通过图２中的内容可以得知，变压器线 圈Ｌ处接电容ｃ８的主要原因是可以避免 ＭＯＳ管短路，而电流就可以直接流向地。

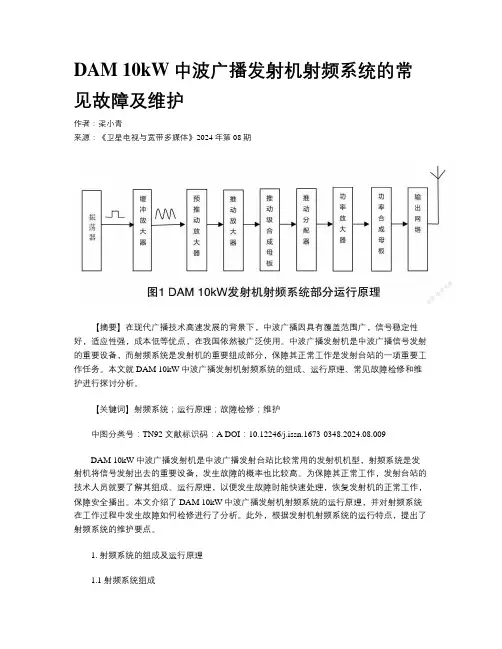

DAM 10kW中波广播发射机射频系统的常见故障及维护
DAM 10kW中波广播发射机射频系统的常见故障及维护
作者：梁小青
来源：《卫星电视与宽带多媒体》2024年第08期
【摘要】在现代广播技术高速发展的背景下，中波广播因具有覆盖范围广，信号稳定性好，适应性强，成本低等优点，在我国依然被广泛使用。中波广播发射机是中波广播信号发射的重要设备，而射频系统是发射机的重要组成部分，保障其正常工作是发射台站的一项重要工作任务。本文就DAM 10kW中波广播发射机射频系统的组成、运行原理、常见故障检修和维护进行探讨分析。
【关键词】射频系统；运行原理；故障检修；维护
中图分类号：TN92 文献标识码：A DOI：10.12246/j.issn.1673-0348.2024.08.009
DAM 10kW中波广播发射机是中波广播发射台站比较常用的发射机机型，射频系统是发射机将信号发射出去的重要设备，发生故障的概率也比较高。为保障其正常工作，发射台站的技术人员就要了解其组成、运行原理，以便发生故障时能快速处理，恢复发射机的正常工作，保障安全播出。本文介绍了DAM 10kW中波广播发射机射频系统的运行原理，并对射频系统在工作过程中发生故障如何检修进行了分析。此外，根据发射机射频系统的运行特点，提出了射频系统的维护要点。
1. 射频系统的组成及运行原理
1.1 射频系统组成 DAM 10kW中波广播发射机的射频系统主要是由振荡器、缓冲放大器、预推动放大器、推动级放大器、推动级合成母板、推动分配器、功率放大器、功率合成母板、输出网络等组成。其中振荡器由单独一块电路板组成（A17振荡器板），缓冲放大器是由一块结构比较简单的非标准功放模块板组成。预推动放大器由一块标准的功放模块板组成。推动级由三块标准功放模块板组成。缓冲放大器、預推动放大器和推动级放大器都插在推动级合成母板上。推动分配器由一块圆盘电路板组成。功率放大器由48块标准的功放模块板组成，插在3块功率合成母板上，其中42块功放模块作为大台阶功放使用，6块功放模块作为二进制台阶功放使用。输出网络分为带通滤波器和阻抗微调网络两部分，主要由大电容和大电感线圈组成。
DAM中波发射机音频部分的工作原理原理口述文稿
DAM中波发射机音频部分的工作原理原理口述文稿
上一节，我们对DAM中波发射机射频部分的工作原理进行了讲解和演示。通过讲解和演示，我们知道，DAM中波发射机射频部分的调制信号为数字信号，数字信号由发射机的音频部分产生。音频部分由对外接口板、模拟输入板、A/D转换板和调制编码板组成。接下来，我们对音频部分的工作原理进行详细的讲解和演示。
来自于外部的广播节目信号首先送到对外接口板，然后再经对外接口板送到模拟输入板、A/D转换板和调制编码板进行一系列处理，产生射频调制所需的开关信号，最后送到48块功放板的控制端。
10KW DAM中波发射机对外接口板在中间柜门右侧最上方，三根接线端子分别为TB3-1、TB3-2和TB3-3。广播节目信号以平衡传输的方式驳接到三个接线端，接线端的1、2、3端分别连接平衡信号的（地）端、（+）端和（-）端。然后再经插排X11送到模拟输入板。对于音频信号来说，对外接口板实际上只起到信号桥接功能，不做任何处理。
模拟输入板也是一块独立的功能板，音频通道处理电路包括：音频处理电路、平衡不平衡转换电路、最大功率设置电路、电源补偿电路、输出功率控制电路、音频优化电路和复合信号输出电路。
音频信号输入电路包括阻抗匹配电路和贝塞尔函数滤波电路。由于节目信号来源于不同的设备，输入的阻抗大小不一，因此增设了多种阻抗选择电路，避免信号过大造成的发射机过度调制，也避免信号过小造成的声音不足。贝塞尔滤波电路可以有效的滤除音频信号在传输过程中产生的高频干扰。
为了提高音频质量，DAM中波发射机采用平衡传输的方式，但在后续一系列信号处理过程中，需要的是单极性信号，因此需要增设平衡不平衡转换电路。用于将平衡输入的音频信号转变为单极性音频信号。调节电位器R15，可适当调整音频增益的大小。
最大功率设置电路有两个作用：一是完成音频信号和直流电压的相加，二是完成发射机的最大功率设置。DAM中波发射机的调制度由音频信号的大小决定；发射机功率大小由复合信号的直流电压决定。 电源补偿电路采取对复合信号进行提升或压缩的办法来对输出功率进行补偿。如果＋230V功放取样电压增加，则补偿电路减小复合音频信号，进而减小工作的功放模块数量。反之，如果＋230V功放取样电压减小，则补偿电路增大复合音频信号，使发射机开通更多的功放模块工作，从而达到稳定输出功率的目的。
DAM-10kW中波发射机B-电源电路分析
DAM-10kW中波发射机B-电源电路分析
一、引言
DAM-10kW中波发射机B-电源电路是中波发射机中的重要组成部分，电源电路的良好设计和稳定运行对整个发射机的性能和稳定性具有重要意义。本文将对DAM-10kW中波发射机B-电源电路进行详细分析，包括电源电路的组成、工作原理、稳定性分析以及优化设计建议。
二、电源电路组成
DAM-10kW中波发射机B-电源电路主要由整流器、滤波器、稳压器和维护模块组成。整流器用于将输入的交流电转换为直流电，滤波器用于平滑直流电，稳压器用于保持输出电压稳定，维护模块用于监测电源电路的工作状态并进行必要的维护处理。
三、工作原理
电源电路的工作原理是将输入的交流电通过整流器转换为直流电，经过滤波器平滑处理后，进入稳压器进行稳压处理后输出。在整个过程中，维护模块对电源电路的各个部分进行实时监测，并根据监测结果进行相应的维护处理，以确保电源电路的安全、稳定和可靠运行。
四、稳定性分析
电源电路的稳定性对整个发射机的性能和稳定性具有重要影响。在设计和运行过程中，需要重点关注以下几个方面来确保电源电路的稳定性：
1. 整流器的稳定性：整流器对输入的交流电进行整流处理，需要确保整流器的工作稳定和可靠，以保证输出的直流电质量和稳定性。
2. 滤波器的效果：滤波器对输出的直流电进行平滑处理，需要保证滤波器的效果良好，以避免直流电的波动影响整个电源电路的稳定性。
3. 稳压器的可靠性：稳压器对输出的直流电进行稳压处理，需要确保稳压器的可靠性和稳定性，以保证输出的电压稳定在设定范围内。
4. 维护模块的功能：维护模块对电源电路进行实时监测和维护处理，需要确保维护模块的功能完善和可靠性高，以保证电源电路的安全和稳定。
五、优化设计建议
为了进一步提高DAM-10kW中波发射机B-电源电路的稳定性和可靠性，需要从以下几个方面进行优化设计： 1. 选择优质元器件：在电源电路的设计和制造过程中，需要选择优质的整流器、滤波器、稳压器和维护模块等元器件，以确保电源电路的质量和稳定性。
10kW DAM中波广播发射机射频功率放大器的原理与维护
10kW DAM中波广播发射机射频功率放大器的原理与维护
苏春花;陈慧媛
【摘 要】DAM中波广播发射机是一种运用数字技术进行调幅的发射机，整机共用了52块射频放大器模块。本文着重闸述射频功率放大器的工作原理和实际电路分析，通过维修实例以及结合自己多年为该设备检修和维护的经验，对这类发射机射频放大器模块运行中的常见故障进行了分析，期望为同行在维修时提供参考。%DAM medium wave radio transmitter is a kind of transmitter by
using digital technology for AM. The whole transmitter has 52 RF amplifier
modules. This article focuses on the working principle of RF power
amplifier and the actual circuit analysis, through examples and m years of
experience for repair and maintenance of facilities, the common failures in
the operation of this type of transmitter RF amplifier modules are analyzed
to provide reference for counterparts during maintenance.
【期刊名称】《价值工程》
【年(卷),期】2015(000)023
【总页数】4页(P84-86,87)
【关键词】射频功率放大器;工作原理;电路分析;故障;维护
【作 者】苏春花;陈慧媛
【作者单位】青海省广播电影电视局中波管理中心，西宁810008;青海大学化工学院，西宁810006 【正文语种】中 文

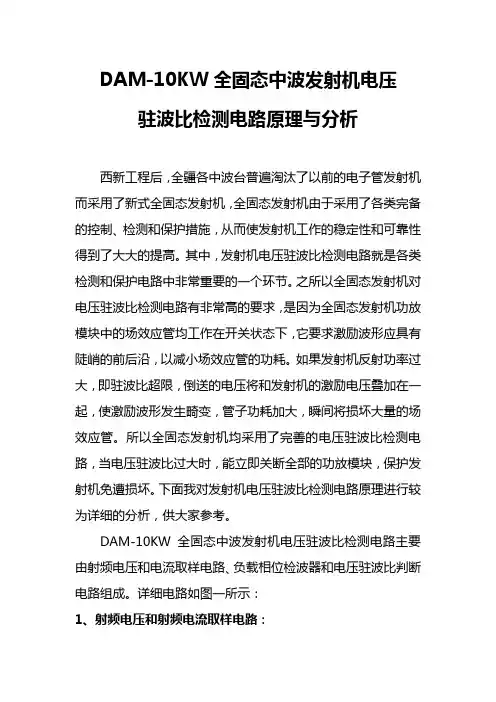

DAM-10KW全固态中波发射机电压驻波比检测电路原理与分析
DAM-10KW全固态中波发射机电压
驻波比检测电路原理与分析
西新工程后，全疆各中波台普遍淘汰了以前的电子管发射机而采用了新式全固态发射机，全固态发射机由于采用了各类完备的控制、检测和保护措施，从而使发射机工作的稳定性和可靠性得到了大大的提高。其中，发射机电压驻波比检测电路就是各类检测和保护电路中非常重要的一个环节。之所以全固态发射机对电压驻波比检测电路有非常高的要求，是因为全固态发射机功放模块中的场效应管均工作在开关状态下，它要求激励波形应具有陡峭的前后沿，以减小场效应管的功耗。如果发射机反射功率过大，即驻波比超限，倒送的电压将和发射机的激励电压叠加在一起，使激励波形发生畸变，管子功耗加大，瞬间将损坏大量的场效应管。所以全固态发射机均采用了完善的电压驻波比检测电路，当电压驻波比过大时，能立即关断全部的功放模块，保护发射机免遭损坏。下面我对发射机电压驻波比检测电路原理进行较为详细的分析，供大家参考。
DAM-10KW全固态中波发射机电压驻波比检测电路主要由射频电压和电流取样电路、负载相位检波器和电压驻波比判断电路组成。详细电路如图一所示：
1、射频电压和射频电流取样电路：
射频电压取样电路主要由相互串连的两个电容C1和C2组成，取样信号来自电容C2上的电压。射频电流取样电路主要由感应线圈T1和负载电阻R1组成，取样信号由流过负载电阻R1上的感应电流产生的电压组成。
当发射机的匹配网络与天线系统调整的正确时，发射极输出铜棒上的阻抗为50＋j0欧姆，输出铜棒上没有反射功率，电压和电流是同相位的，射频电压和射频电流取样信号也是同相位的；当匹配网络或天线系统阻抗发生变化、或天线遭雷击产生电弧时，输出铜棒上就产生了反射功率，输出铜棒上的电压和电流的相位和幅度就会发生变化，射频电压和射频电流取样信号的相位和幅度相应也会发生变化。
2、负载相位检波器：
负载相位检波器主要由相位检测变压器T2、电容C3～C9和可调电感L1 ～L2组成。
10kW中波发射机工作原理及常见故障处理与维护分析
10kW中波发射机工作原理及常见故障处理与维护分析
作者：贾新宇
来源：《决策探索（中旬刊）》 2020年第10期
文/贾新宇
摘要：根据10kW中波发射机的工作情况来看，该设备通常情况下被应用于转播台与中波发射台，因其自身性能优良、信号稳定，在该领域的应用较为广泛。但是根据10kW中波发射机的实际使用情况来看，因多种不确定因素的影响，设备在运行过程中通常会出现一系列故障，进而影响发射机的稳定性。文章主要针对10kW中波发射机的故障进行探究，并提出了针对性的维护措施。
关键词：发射机；工作原理；故障处理
目前在我国广播行业中，10kW中波发射机已经成为不可缺少的设备，能够充分满足当前我国传媒业的发展需求，进而为人民群众提供丰富多彩的节目内容。但是根据10kW中波发射机的实际运行情况来看，该设备经常在运行过程中出现自动关机现象，且该现象在午夜、冬季期间出现次数较多，此外还经常会出现其他运行故障。想要保障10kW中波发射机稳定运行，一定要对设备定期维护检修，开展安全检测工作，进而及时发现10kW中波发射机中存在的问题，解决此类问题，满足人民群众的日常需求。
一、10kW中波发射机的工作原理
根据10kW中波发射机的运行情况来看，其主要由四部分构成，分别为高频部分、低频部分、监测控制系统以及电源供电系统。
（一）高频部分
在10kW中波发射机的高频结构中，主要构成器件有阻抗匹配网络、振荡器、滤波器以及功率合成器。高频结构的运行可以保证功率的合成输出以及调节数字幅度。在10kW中波发射机运行过程中，会通过振荡器发射载波信号，信号通过缓冲放大器之后便会不断放大，最终放大到较高水平，而后推动功放。随后功放再次将射频信号放大，信号通过系统的射频功率合成器进行组合，而后将相关数据信息传动给10kW中波发射机高频结构的滤波器，消除信号中的谐波内容，将其变为正弦波，并且此时要将高频结构中的阻抗调节成230Ω、75Ω或者50Ω，最后再将信号信息由射频输出点直接输出[1]。
DAM中波发射机缓冲放大电路的原理分析与故障维修
DAM中波发射机缓冲放大电路的原理分析与故障维修
摘 要：缓冲放大器是DAM数字调整中波发射机中的一个重要的功能电路，其作用是将激励信号放大并转换为18 Vp-p左右的近似正弦波信号，而后再送到预推动级进行放大。在发射机维修实践中，缓冲放大器故障比较常见。本文结合故障案例，以北广10kW DAM发射机为例，对缓冲放大电路的工作原理和故障关联因素进行分析，以期为同行提供工作借鉴。
关键词：DAM中波发射机；缓冲放大器故障；原理分析与检修
1 电路原理与故障关联分析
1.1 电路组成
缓冲放大器是一个独立的射频放大板，10kW中波发射机缓冲放大器安装在功放柜门内部上方，正常情况下其输出峰-峰值电平接近18Vp-p。该级的供电电压为30VDC（非稳压电源），有的机型该电压是可调的，改变供电电压，可改变其输出电平幅度，图1所示为缓冲放大板安装位置和实物图。
1.2 电路工作原理
图2为缓冲放大器工作原理图。射频激励信号经X-39、X-40接线端送到缓冲放大板，通过R1、R2进行分压，再通过C1、R3耦合到MOS驱动器N1的4脚（型号为DS0026），5脚输出15Vp-p的MOS电平信号到第二级放大电路。第二级输出15Vp-p略有变形的方波信号。第三级放大器由V3、V4两只场效应管组成，输出在0V和+30V之间变化，波形接近于30Vp-p的方波。该方波经过由C3、R8-R19、L2、C11 组成的宽带耦合网络耦合后得到幅度18Vp-p近似正弦波的射频驱信号，最后送到预推动放大级。
缓冲放大板上F1、F2 分别为预推动放大器A部分和B部分供电，F3为本板的三级放大器电路提供+30V的直流工作电压。VDS1、VDS2、VDS3 分别为F1、F2、F3 图1 缓冲放大器安装位置和实物图
故障熔断指示灯。
1.3 故障检测电路
缓冲放大器输出两路信号，一路经选择开关S1分送到预推动A和预推动B；另一路经VD6、R4、C1、R3送给检测电路，当此信号异常时，比较器N44D输出高电平，与门N54A-1高电平，在振荡器正常情况下，N54-2高电平，3脚输出高电平，H26显示由绿变红，表明缓冲放大级出现故障。图3 缓冲放大器故障检测原理图
DAM-10kW中波发射机B-电源电路原理和作用
239DAM-10 kW中波发射机B-电源电路原理和作用张永胜（作者单位：内蒙古自治区新闻出版广电局海拉尔861发射台）摘 要：随着科学技术的进步，DAM中波发射机已经得到广泛应用。B-电源在DAM-10 kW中波发射机中发挥着重要作用，能够有效对发射机的噪声输出进行控制，B-电源设置的合理性影响DAM-10 kW中波发射机的运行效率。本文对DAM-10KW中波发射机B-电源电路原理进行分析，并就其作用进行探讨。关键词：DAM-10 kW；中波发射机；B-电源电路；原理；作用DAM-10 kW中波发射机B-电源主要包括三个部分，一部分是音频+直流输入电路，一部分是稳定电路，还有一部分是输出保护电路。N3集成电路是其中的核心组件，能够对输出电压和参考电压进行对比，对于维持输出电压的稳定性有十分重要的意义。１ 原理分析１．１ 线性电路DAM-10 kW中波发射机中的B-电源，能够为调制编码板提供一个负偏置电压，发射机的音频输入和功率电平会对此电压造成影响，当这两者发生变化时，电压也会发生变化。在对功放模块的开关进行控制时，会产生一定的噪音，当对B-电源的电压进行调节后，可将此噪音降低到最低限度。功放的开关时间是由负载量决定的，负载量是存在于各个时刻的功放模块中的。也就是说，在发射机工作时，会开通多个模块，模块的总数量决定着功放的开关时间。在功率比较低的情况下，只有很少的“大台阶”会开通，其负载会发生较大的变化，需要的开关时间会随之改变。在开通较多的模块时，当有其他的模块开通或者关闭，B-电源能够保持所有模块开关时间的稳定性，使其不会因为急剧变化而改变。在B-对噪音进行控制的过程中，其电压的正峰值会更负。但是，当DAM-10 kW中波发射机的瞬时输出快速变化时，正峰值的变化相对比较缓慢。因此，B-电压需要根据-（音频+电流）的取样信号，进行相应的非线性变化。有一非线性电路存在于-（音频+电流）的输入和N3的9脚参考电压输入前，这样就能使音频输入失真。在对10 kW的输出功率进行100%的调幅时，瞬时调制B-电压的变化范围会控制在-2~-6 V。在对负峰进行100%调制时，瞬时电压为-2 V；在对正峰值进行100%调制时，瞬时电压为-6 V。当功率比较小时，电压的变化范围会更小。当输出功率为1 kW时，在100%负峰的情况下，调制B-电压为-2 V，在100%正峰的情况下，B-电压为-3.5 V。１．２ 非线性电路DAM-10 kW中波发射机B-电源中，是将模拟输入板A35的音频取样信号作为非线性电路的输入X4-10中的。非线性电路是由三部分组成的：第一，VD12；第二，“削波调整”电位器R39；第三，VD10和电阻R21-R23。VD7和R24会提供一个-1.22 V的参考电压，VD6是一个正参考电压，主要功能是防止偶然。在-（音频+电流）的输入信号比小的时候，会对应一个负峰调制峰值，用于对输入电压进行调整。在调整时，会根据一定的比例对N3-9脚的参考电压作出改变。当-（音频+电流）的输入信号变化幅度加大时，削波现象会更加明显，其影响力会逐渐降低。２ 作用分析DAM-10 kW发射机功放模块的开通数量、顺序，以及关闭数量、顺序，都是通过调制编码板进行控制的，在每块功放模块中都设置有两半桥，在两半桥中设置有三极管控制电路，当控制电压为负时，就会开启功放模块。当发射机处于高调幅正峰期时，其开通的模块会比较多，负荷也会比较重。反之，当发射机处于低调幅负峰期时，开通的模块就会比较少，其负荷也会比较轻。因此，在开通功放模块时，如果将B-电源作为偏置电压，并使用受音频信号调制的负电源，则当音频信号发生变化时，电压值也会随之而发生变化。当对DAM-10 kW中波发射机进行100%的正峰调制时，会打开36块功放模块。在10 kW载波无音频的情况下，则会有18块功放模块被打开。所以，当功率比较低时，打开的大台阶模块是比较少的，所有功放模块的负载都比较轻。在增加模块时，就会增加负载，使模块的负载电流变化幅度加大，开关的响应时间也会随之而发生变化。当发射机的功率比较高时，模块负载的变化速度会变慢，模块开通和关闭的响应时间不再对负载电流产生大的影响。在对B-电源进行调制时，所采用的是音频+直流信号，B-电源由于受控就会被送到功放模块中，并与功放开关控制信号结合起来，对功放模块进行开通和关闭控制。B-电源在经过音频调制后，会消除相应变化影响，从而保持所有功放模块开关响应时间的一致性。３ 结语DAM-10 kW中波发射机B-电源能够维持发射机输出电压的稳定性，在对B-电源进行控制，使其达到功放模块中以后，其能够与功放开关联合对功放模块进行控制。在对100%正峰和负峰进行调制时，B-电源的电压值会发生相应的变化，从而消除开通模块总数变化而引起的功放模块开关响应时间变化的影响，以维持功放模块响应时间的一致性，从而提高DAM-10kW中波发射机的稳定运行。参考文献：[1]王利辉.DAM 10 kW中波发射机的通道设计结构分析[J].西部广播电视,2016(3):232.
10kWDAM发射机的数字音频通路的工作原理简介
▲THE TRANSMISSION传输
23210kW DAM发射机的数字音频通路的
工作原理简介
阿布力克木·买买提
（作者单位：新疆广电局635台）
摘 要：10kW DAM发射机没有采用专门的调制电路，它通过对发射机的输入音频进行12位A/D转换方式获得代表发射机
输入音频幅度的12位音频数据，并对此音频数据进行编码，产生48路控制发射机功放“开”或“关”的功放开关信号，通过功
放耦合方式得到幅度随音频幅度变化的已调载波信号。本文简要叙述10kW DAM发射机音频通路的工作原理。
关键词：10Kw DAN发射机；数字音频通路；数控衰减；编码
10kW DAM发射机采用了发射机音
频信号系统的全程数字化，在提高发射
机音频质量的同时很大程度上简化了发
射机音频通道电路，直接用由给发射机
输入的音频信号的幅度信息去控制48个
功放的“开”和“关”实现音频幅度来
控制载波幅度的目的。直接去掉了发射
机的调制电路，它的模块化设计，给发
射机的平时维护提供了很大的便利。图1是10kW DAM发射机的音频通道方框图。
整个音频通路主要由音频处理模块、A/D
转换模块和调制编码模块组成。１ 音频处理电路模块
音频处理模块主要有贝塞尔滤波器、
平衡不平衡转换电路、音频加直流电路、
自动功率补偿电路、数控衰减器及音频末
极处理电路组成，其工作原理是：给发射
机输入的音频信号先送入贝塞尔滤波器。位数字音频信号（当信号0V时音频数据
0000 0000 0000，当音频信号5 V时音频数
据位1111 1111 1111）的同时产生数据锁
存及数字清零信号，有效音频数据被锁存
传输给编码器，对无效音频数据进行清零。３ 编码模块
众所周知，12位音频数据信号组合
产生的控制信号212=4 096种，也就是
说，按理论12位音频数据信号来控制载
波幅度需要控制4 096个功放的开和关，
但实际上这很难做到。所以，对12位音
频数据信号进行编码，产生48个功放的
“开”合“关”控制信号就足够了，其
