阀门连接形式及标准大全

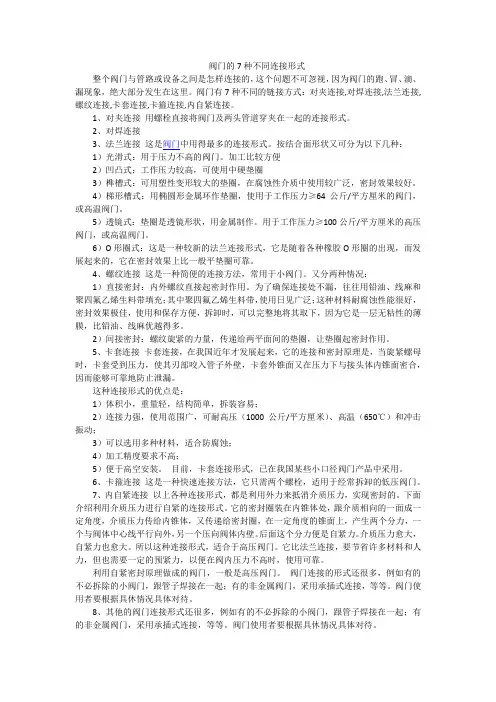

阀门的连接形式

法兰连接,对夹连接,对焊连接,螺纹连接,卡套连接,卡箍连接,内自紧连接

整个阀门与管路或设备之间是怎样连接的，这个问题不可忽视，因为阀门的跑、冒、滴、漏现象，绝大部分发生在这里。

1、法兰连接

这是阀门中用得最多的连接形式。按结合面形状又可分为以下几种：

1）光滑式：用于压力不高的阀门。加工比较方便

2）凹凸式：工作压力较高，可使用中硬垫圈

3）榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。

4）梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。

5）透镜式：垫圈是透镜形状，用金属制作。用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。

6）O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。

2、对夹连接

用螺栓直接将阀门及两头管道穿夹在一起的连接形式。

3、对焊连接

4、螺纹连接

这是一种简便的连接方法，常用于小阀门。又分两种情况：

1）直接密封：内外螺纹直接起密封作用。为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。

2）间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。

5、卡套连接

卡套连接，在我国近年才发展起来，它的连接和密封原理是，当旋紧螺母时，卡套受到压力，使其刃部咬入管子外壁，卡套外锥面又在压力下与接头体内锥面密合，因而能够可靠地防止泄漏。

这种连接形式的优点是：

1）体积小，重量轻，结构简单，拆装容易；

2）连接力强，使用范围广，可耐高压（1000公斤/平方厘米）、高温（650℃）和冲击振动；

3）可以选用多种材料，适合防腐蚀；

4）加工精度要求不高；

5）便于高空安装。

目前，卡套连接形式，已在我国某些小口径阀门产品中采用。

6、卡箍连接

这是一种快速连接方法，它只需两个螺栓，适用于经常拆卸的低压阀门。

7、内自紧连接

以上各种连接形式，都是利用外力来抵消介质压力，实现密封的。下面介绍利用介质压力进行自紧的连接形式。它的密封圈装在内锥体处，跟介质相向的一面成一定角度，介质压力传给内锥体，又传递给密封圈，在一定角度的锥面上，产生两个分力，一个与阀体中心线平行向外，另一个压向阀体内壁。后面这个分力便是自紧力。介质压力愈大，自紧力也愈大。所以这种连接形式，适合于高压阀门。它比法兰连接，要节省许多材料和人力，但也需要一定的预紧力，以便在阀内压力不高时，使用可靠。

利用自紧密封原理做成的阀门，一般是高压阀门。

阀门连接的形式还很多，例如有的不必拆除的小阀门，跟管子焊接在一起；有的非金属阀门，采用承插式连接，等等。阀门使用者要根据具休情况具体对待。

8、其他的阀门连接形式还很多，例如有的不必拆除的小阀门，跟管子焊接在一起；有的非金属阀门，采用承插式连接，等等。阀门使用者要根据具休情况具体对待

阀门的连接法兰

法兰是Flange的译音，意为带凸缘的东西、零件，这种零件可以是单独的，就是法兰盘，也可以是组合型的，如阀门两端的法兰，以便安装螺栓。

一、钢制管法兰中国国家标准

1.GB/T9112～GB/T9124-2000钢制管法兰

整体钢制管法兰的法兰密封面形式有平面、突面、凹凸面、榫槽面和环连接面。

????GBT9112-2000钢制管法兰类型与参数

????GBT9113.1-2000平面、突面整体钢制管法兰

????GBT9113.2-2000凹凸面整体钢制管法兰

????GBT9113.3-2000榫槽面整体钢制管法兰

???GBT9113.4-2000环连接面整体钢制管法兰

???GBT9114-2000?突面带颈螺纹钢制管法兰

????GBT9115.1-2000平面、突面对焊钢制管法兰

????GBT9115.2-2000凹凸面对焊钢制管法兰

???GB/T9115.3-2000榫槽面对焊钢制管法兰

???GB/T9115.4-2000环连接面对焊钢制管法兰

???GB/T9116.1-2000平面、突面带颈平焊钢制管法兰

???GB/T9116.2-2000凹凸面带颈平焊钢制管法兰

???GB/T9116.3-2000榫槽面带颈平焊钢制管法兰

???GB/T9116.4-2000环连接面带颈平焊钢制管法兰

???GB/T9117.1-2000突面带颈承插焊钢制管法兰

???GB/T9117.2-2000凹凸面带颈承插焊钢制管法兰

???GB/T9117.3-2000榫槽面带颈承插焊钢制管法兰

???GB/T9117.4-2000环连接面带颈承插焊钢制管法兰???GB/T9118.1-2000突面对焊环带颈松套钢制管法兰???GB/T9118.2-2000环连接面对焊环带颈松套钢制管法兰???GB/T9119-2000平面、突面板式平焊钢制管法兰

???GB/T9120.1-2000突面对焊环板式松套钢制管法兰???GB/T9120.2-2000凹凸面对焊环板式松套钢制管法兰???GB/T9120.3-2000榫槽面对焊环板式松套钢制管法兰???GB/T9121.1-2000突面平焊环板式松套钢制管法兰???GB/T9121.2-2000凹凸面平焊环板式松套钢制管法兰???GB/T9121.3-2000榫槽面平焊环板式松套钢制管法兰???GB/T9122-2000翻边环板式松套钢制管法兰

???GB/T9123.1-2000平面、突面钢制管法兰盖

???GB/T9123.2-2000凹凸面钢制管法兰盖

???GB/T9123.3-2000榫槽面钢制管法兰盖

???GB/T9123.4-2000环连接面钢制管法兰盖

???GB/T9124-2000钢制管法兰技术条件

2.GB/T13402-1992大直径碳钢管法兰

大直径碳钢管法兰的结构形式分为对焊式及整体式两种。

3.GB/T17241.1～GB/T17241.7-1998铸铁管法兰系列???①GB/T17241.1-1998铸铁管法兰类型

???②GB/T17241.2-1998铸铁法兰盖

???③GB/T17241.3-1998带颈螺纹铸铁管法兰

???④GB/T17241.4-1998带颈平焊和带颈承插焊铸铁管法兰???⑤GB/T17241.5-1998管端翻边带颈松套铸铁管法兰???⑥GB/T17241.6-1998整体铸铁管法兰.

???⑦GB/T17241.7-1998铸铁管法兰技术条件

二、钢制管法兰中国机械行业标准

JB/T74-1994管路法兰技术条件

JB/T75-1994管路法兰类型

JB/T79.1-1994凸面整体铸钢管法兰

JB/T79.2-1994凹凸面整体铸钢管法兰

JB/T79.3-1994榫槽面整体铸钢管法兰

JB/T79.4-1994环连接面整体铸钢管法兰

JB/T81-1994凸面板式平焊钢制管法兰

JB/T82.1-1994凸面对焊钢制管法兰

JB/T82.2-1994凹凸面对焊钢制管法兰

JB/T82.3-1994榫槽面对焊钢制管法兰

JB/T82.4-1994环连接面对焊钢制管法兰

JB/T83-1994平焊环板式松套钢制管法兰

JB/T84-1994凹凸面对焊环板式松套钢制管法兰
