灌装机使用说明书
灌装机使用说明书
全自动灌装机使用说明书目录在安装使用前请务必仔细阅读此说明书按规定方法正确安装与维护保养并妥善保留此说明书，以备日后查用一、三位一体机概述 (3)二、技术参数 (3)三、设备安装 (3)四、工作过程 (4)五、使用与操作 (4)六、面板功能 (5)七、维护与注意事项 (7)八、常见故障的判断与处理 (7)一、三位一体机概述桶装生产线是专供3加仑、5加仑桶装饮用水生产之用。
整机集冲洗、灌装、封盖功能于一体。
是矿泉水、蒸馏水、纯净水生产的理想设备。
整体采用不锈钢材质，耐腐蚀，易清洗。
主要电气原件均采用SIEMENS、OMRON产品，气路系采用名牌产品，该机构紧凑，占用厂房小，工作效率高且稳定可靠，自动化程度高。
操作工人仅需二人，是机电气三位一体的全自动桶装设备。
二、技术参数规格型号：GF-100型灌装能力：80桶/ 小时操作压力：0.6 ~ 0.8 Mpa 用气量：250 升/ 分钟灌装容量：3加仑桶形尺寸：∮276*370 或∮276*490额定电压：220V 50HZ功率： 2.2 Kw设备总重：160 Kg外形尺寸：2600 mm ×550mm ×1600mm三、设备安装本机无需预埋地脚螺丝，设备拆箱后，整机安放于坚实而平整地面，然后调整支腿螺丝高度，并用水平仪纠正倾斜，使各支腿受力均匀，设备调整好后，接通进水管、排污管、电源、气源并固定好。
四、工作过程桶装线按其功能可分冲洗、灌装、封盖三个步骤，其工作过程如下：1、空桶桶口朝下倾斜入送桶装托，空桶间隙运动链条运动一个工位，此时，空桶为倒立状进行桶口桶身冲洗。
2、冲洗过程共有四道工序：第一道为清水；第二道为消毒液；第三道为无菌水冲洗；第四道无菌水再冲洗；冲洗过后有20S时间用于水桶沥干。
3、冲洗干净的净桶链条向下转动45度，水桶自行滑出，然后由顶桶气缸将桶向下翻转45度，使空桶置于灌装位，等待灌装。
4、灌装阀由气缸推动伸入桶口，自动排气灌装阀逐之打开灌装，灌装时间由PLC设定，并可根据液位高低使用面板多功能按钮进行修正灌装时间，以达到最佳位置，灌装至液位后，多余的水经自动排水口回到纯水箱，以减少纯水浪费。
灌装机使用说明书
灌装机使用说明书一、产品概述灌装机是一种用于包装各种液体和半液体产品的设备。
其主要功能是将产品从储存容器或储罐中抽取并灌装到包装容器中，以完成产品包装的过程。
本使用说明书将介绍灌装机的安装、操作、维护和保养等方面的内容，以确保用户能够正确使用和维护该设备。
二、产品特点1. 高效稳定：灌装机采用先进的控制系统，能够自动完成灌装、封口、喷码等一系列操作，提高了生产效率。
2. 灌装准确：该设备采用精确的计量控制系统，能够精确控制灌装量，确保每个包装容器的灌装量一致。
3. 操作简便：设备的控制面板采用直观的人机界面，操作简单方便，无需专门技术人员进行操作。
4. 结构可靠：灌装机采用耐磨、耐腐蚀的材料制造，结构坚固可靠，使用寿命长。
三、安装操作1. 设备安装：将灌装机放置在平整稳定的工作台上，并根据设备尺寸确定好合适的安装位置。
2. 连接电源：将灌装机的电源线正确接入电源插座，并确保电源稳定，接地可靠。
3. 连接气源：如果设备需要气源供应，将气源管正确连接到灌装机上，并根据设备要求调整气压。
4. 连接输液管：将输液管连接到灌装机的进料口，并根据产品要求调整进料流量。
5. 操作设置：按照设备说明书，对设备进行基本参数的设置，并确认参数设置正确。
6. 试运行：进行设备的试运行，检查设备运行是否正常，确认无异常后方可正式使用。
四、操作注意事项1. 操作人员必须熟悉设备使用方法和相关安全知识，并佩戴好防护用具。
2. 在操作过程中，严禁将手部或其他物体伸入设备内部，以免发生危险。
3. 灌装机需要定期进行清洁和维护，以确保设备运行的稳定性和卫生性。
4. 在操作过程中，遵循产品包装要求，确保产品质量和安全。
5. 如发现设备异常或故障，应立即停止操作，并进行排查和处理。
6. 操作结束后，关闭设备电源，进行设备清理和维护工作。
五、维护保养1. 设备每日使用结束后，应进行清洁和消毒处理，确保设备卫生。
2. 定期检查设备传动部分，如皮带、链条等，确保其正常运转，并及时进行更换和维修。

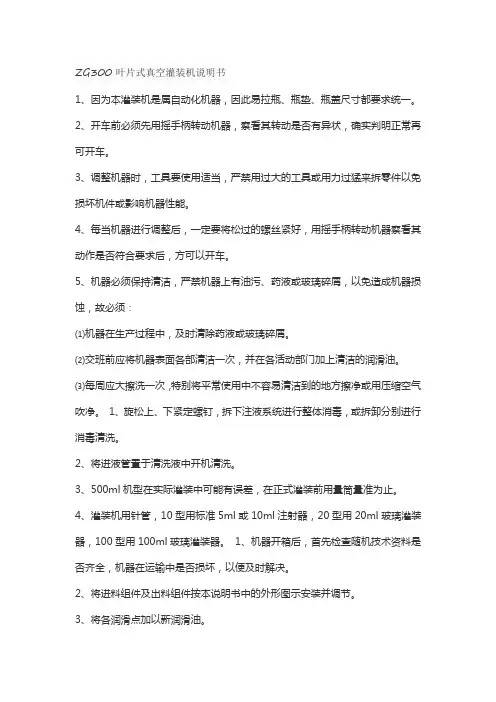

ZG300叶片式真空灌装机说明书
ZG300叶片式真空灌装机说明书1、因为本灌装机是属自动化机器，因此易拉瓶、瓶垫、瓶盖尺寸都要求统一。
2、开车前必须先用摇手柄转动机器，察看其转动是否有异状，确实判明正常再可开车。
3、调整机器时，工具要使用适当，严禁用过大的工具或用力过猛来拆零件以免损坏机件或影响机器性能。
4、每当机器进行调整后，一定要将松过的螺丝紧好，用摇手柄转动机器察看其动作是否符合要求后，方可以开车。
5、机器必须保持清洁，严禁机器上有油污、药液或玻璃碎屑，以免造成机器损蚀，故必须：⑴机器在生产过程中，及时清除药液或玻璃碎屑。
⑵交班前应将机器表面各部清洁一次，并在各活动部门加上清洁的润滑油。
⑶每周应大擦洗一次，特别将平常使用中不容易清洁到的地方擦净或用压缩空气吹净。
1、旋松上、下紧定螺钉，拆下注液系统进行整体消毒，或拆卸分别进行消毒清洗。
2、将进液管置于清洗液中开机清洗。
3、500ml机型在实际灌装中可能有误差，在正式灌装前用量筒量准为止。
4、灌装机用针管，10型用标准5ml或10ml注射器，20型用20ml玻璃灌装器，100型用100ml玻璃灌装器。
1、机器开箱后，首先检查随机技术资料是否齐全，机器在运输中是否损坏，以便及时解决。
2、将进料组件及出料组件按本说明书中的外形图示安装并调节。
3、将各润滑点加以新润滑油。
4、用摇手柄转动机器，检查机器是否运转方向正确（面对电动机主轴为逆时针方向），机器必须保护接地。
1、工作原理：灌装机为半自动活塞式灌装机。
通过气缸带动一个活塞来抽取和打出物料用单向阀控制物料流向，用磁簧开种类液体灌装灌装头数1 灌装量5-100 适用瓶高不限(mm) 外型尺寸不限适用瓶径不限(mm) 生产能力0-50 灌装精度±0.5% 关控制气缸的行程，即可调节灌装量。
2、性能：本公司生产的半自动活塞式单头液体灌装机是在本公司生产的灌装机系列的基础上，引进国外先进灌装机技术，进行了进一步的改造和创新，其结构更加简单合理，精确度高，操作更加简便，是贵公司填充高务的理想选择。

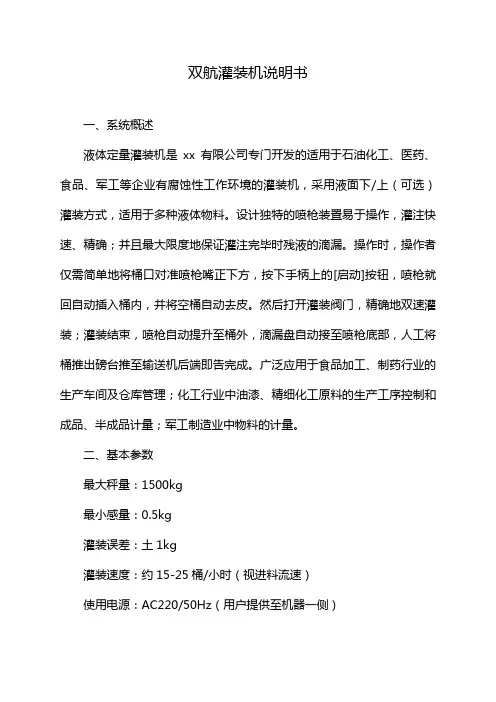

双航灌装机说明书
双航灌装机说明书
一、系统概述
液体定量灌装机是xx有限公司专门开发的适用于石油化工、医药、食品、军工等企业有腐蚀性工作环境的灌装机，采用液面下/上（可选）灌装方式，适用于多种液体物料。
设计独特的喷枪装置易于操作，灌注快速、精确；并且最大限度地保证灌注完毕时残液的滴漏。
操作时，操作者仅需简单地将桶口对准喷枪嘴正下方，按下手柄上的[启动]按钮，喷枪就回自动插入桶内，并将空桶自动去皮。
然后打开灌装阀门，精确地双速灌装；灌装结束，喷枪自动提升至桶外，滴漏盘自动接至喷枪底部，人工将桶推出磅台推至输送机后端即告完成。
广泛应用于食品加工、制药行业的生产车间及仓库管理；化工行业中油漆、精细化工原料的生产工序控制和成品、半成品计量；军工制造业中物料的计量。
二、基本参数
最大秤量：1500kg
最小感量：0.5kg
灌装误差：土1kg
灌装速度：约15-25桶/小时（视进料流速）
使用电源：AC220/50Hz（用户提供至机器一侧）
使用气源：0.6Mpa（用户提供至机器一侧）
使用温度：-10℃-50℃
相对湿度：95%（无冷凝）
控制方式：2挡控制（附回流控制）
灌装方式：插入式，液面上
秤台尺寸：1200×1200mm结构及滚筒材质：碳钢烤漆。
枪头管路：SUS304不锈钢及四氟
管路压力：（0.2-0.6）MPa（与料性有关）。
物料接口：DN50-法兰接头
气源接口：用户提供G1/2内螺纹，用于快速接头连接
基础条件：水平的坚固混凝土地面，混凝土厚度应大于10cm。

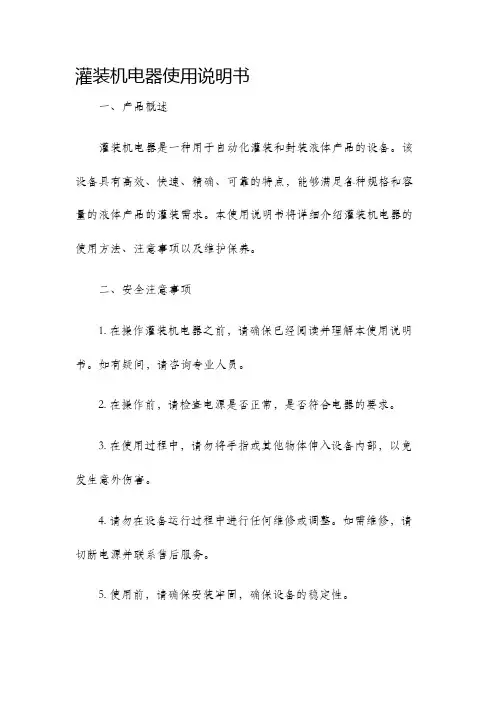

灌装机电器使用说明书
灌装机电器使用说明书一、产品概述灌装机电器是一种用于自动化灌装和封装液体产品的设备。
该设备具有高效、快速、精确、可靠的特点，能够满足各种规格和容量的液体产品的灌装需求。
本使用说明书将详细介绍灌装机电器的使用方法、注意事项以及维护保养。
二、安全注意事项1. 在操作灌装机电器之前，请确保已经阅读并理解本使用说明书。
如有疑问，请咨询专业人员。
2. 在操作前，请检查电源是否正常，是否符合电器的要求。
3. 在使用过程中，请勿将手指或其他物体伸入设备内部，以免发生意外伤害。
4. 请勿在设备运行过程中进行任何维修或调整。
如需维修，请切断电源并联系售后服务。
5. 使用前，请确保安装牢固，确保设备的稳定性。
三、使用方法1. 准备工作：将灌装机电器放置在平整的操作台上，并确保设备与电源连接正常。
确保灌装机内无异物。
2. 打开电源：按下电源开关，确保设备通电。
3. 填充液体：将需要灌装的液体倒入灌装机的液体容器中。
确保液体填充的准确性和适量。
4. 设置灌装参数：根据灌装需求，调整设备上的参数控制面板，包括容量、速度等。
5. 开始灌装：按下启动按钮，设备开始灌装。
根据设备的工作频率和损耗状况，可放置合适数量的容器在设备上等待灌装。
6. 监控灌装过程：在设备运行过程中，需要及时观察灌装的情况，确保液体的灌装准确无误。
7. 完成灌装：当设备完成灌装任务后，按下停止按钮，切断电源，并进行后续工作。
四、维护保养1. 定期清洁设备：使用完毕后，应当及时清洗设备，确保设备的卫生和稳定性。
2. 定期检查设备：定期检查设备的运行状态，确保设备的正常工作。
如发现异常，应及时维修。
3. 注意保护设备：在使用过程中，应注意避免碰撞和摔落，确保设备的完好性。
4. 设备存放：如果长期不使用设备，应将设备存放在干燥、通风的地方，并避免日晒、潮湿等环境。
五、常见故障及排除方法1. 设备无法启动：检查电源是否连接正常，检查电源开关是否已打开。
2. 灌装不准确：检查设备参数设定是否正确，检查灌装头是否堵塞。
灌装机使用说明书
SGJ-AS系列全自动液体灌装机使用说明书温州市卢斌灌装轻工设备厂制造一、主要用途1、该机采用输送及配进口广电开关，进行同步灌装。
输送速度及灌装量可任意调节。
2、采用进口原装磁力齿轮全不锈钢泵，质量可靠，稳定性强，具有寿命长的优点。
3、采用全不锈钢外壳制作，经久耐用，不易腐蚀，具有体积小，操作方便，容易冲洗，外表美观。
4、可配多个灌装头，常用有单头机、双头机、四头机、和八头机，可进行全自动灌装。
5、该机与介质接触部位均采用全不锈钢材料制成，具有良好的耐酸、耐碱、耐腐蚀性能，特别适用于各类粘、稠液体的物料灌装。
二、技术参数三、使用操作1、连接好原料桶，接通电源，电源开关旋至打开位置。
2、将出料管内空气或气泡全部排出后，选择时间控制旋钮和速度控制旋钮调节3、流量调节采用时间控制旋钮(粗调)和速度控制旋钮（微调）共同调节，先将时间控制旋钮粗调至所需装量的大概位置，再用速度控制旋钮进行微调至所需装量位置。
四、设备维护与保养1、保持设备清洁。
2、润滑在各运动部件加注润滑油，各凸轮、槽凸轮、齿轮、链轮及传动机构导柱油杯等部件可每月一次加白色特种润滑脂或钙基润滑脂进行润滑；也可根据生产的周期，每周一次润滑维护设备，保证设备运转时顺畅。
连续运行6个月（每天6小时），要对减速箱采用齿轮油、机械油或普通涡轮蜗杆油进行更换。
3、维护3.1.开机前应检查各部分是否正常，确实证明正常后方可进行操作。
3.2.调整机器时，工具要适当。
严禁用过大的工具或用力过猛来拆卸零件。
以免损坏机件或影响机器性能。
3.2.应定期进行检修，及时更换磨损的零件。
间隔期应根据使用频率、易损情况和其它性质而定。
维护保养为日常工作。
液体灌装机操作说明书
制作（日期） 编号：INCTO/QM-SB-07 版本/次：A/1 设备名称：液体灌装机 机台操作顺序： 电 源 开 关 放置场所：医疗车间 使用单位：镇江医疗生产线 审核（日期） 批准（日期）
1. 将电源插头插入电源插座，打开机器电源开关,气 压调整在 0.65MPa 左右。
2.旋转丝杆调整感应器的位置调整至符合产品重量 （感应器往前为加重量，往后为减少重量）
感应器位 置
出料球 阀 上,踩下脚踏开关下料 并称重量是否符合产品重量，如不符合则重复步骤 “2”直到符合产品重量
下 料 口， 脚 踏 开 关
5.每次生产完成,，请关掉电源，清洁机台，并清洁周围的工作环境。
自动灌装机操作规程范本
自动灌装机操作规程范本一、概述自动灌装机是一种常用的装药设备，广泛应用于制药、化工、食品等行业。
为了保证操作人员的安全，提高生产效率，特编制此操作规程，以详细说明自动灌装机的操作步骤和安全注意事项。
二、操作步骤1. 准备工作a. 检查自动灌装机的工作状态，确保设备正常运行。
b. 检查灌装机内的设备和管道是否清洁，并准备好要灌装的药品。
c. 检查自动灌装机的电源和气源是否正常，如异常应及时处理。
2. 打开设备a. 打开自动灌装机的电源，确保电源指示灯亮起，表示设备正常供电。
b. 打开气源开关，确保气源供应稳定。
3. 设置参数a. 根据要灌装的药品种类和要求，调整自动灌装机上的参数设置，如灌装容量、灌装速度等。
b. 检查参数设置是否与药品要求相匹配，如不匹配应重新设置。
4. 试运行a. 将一小部分待灌装的药品放入料斗内，启动设备。
b. 观察自动灌装机的运行情况，检查药品是否被准确灌装至目标容器。
c. 如发现异常情况及时暂停设备，检查并修复故障。
5. 正式灌装a. 将待灌装的药品放入料斗内。
b. 启动自动灌装机，确保设备运行正常。
c. 观察药品的灌装情况，确保药品被准确灌装至目标容器。
d. 定期检查设备的运行状态，如发现异常情况及时处理。
6. 停机a. 当灌装完成或需要更换药品时，停止设备运行。
b. 关闭电源和气源开关，切断设备的供电和气源供应。
c. 清洁并消毒设备内部的管道和机械部件，以保持设备的卫生。
三、安全注意事项1. 操作人员在操作自动灌装机时，应佩戴个人防护设备，如手套、口罩等，确保个人安全。
2. 在打开电源和气源开关前，必须确认设备和周围环境的安全状态。
3. 不得擅自更改自动灌装机的参数设置，必要时需要经过相关负责人的批准。
4. 在试运行和正式灌装过程中，操作人员应随时观察设备的运行情况，如发现异常应立即停止设备并报告负责人。
5. 禁止在设备运行时，随意触碰设备的运动部件和高温部件，以免造成伤害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全自动灌装机
使
用
说
明
书
目录
一、三位一体机概述 (3)
二、技术参数 (3)
三、设备安装 (3)
四、工作过程 (4)
五、使用与操作 (4)
六、面板功能 (5)
七、维护与注意事项 (7)
八、常见故障的判断与处理 (7)
一、三位一体机概述
桶装生产线是专供3加仑、5加仑桶装饮用水生产之用。
整机集冲洗、灌装、封盖功能于一体。
是矿泉水、蒸馏水、纯净水生产的理想设备。
整体采用不锈钢材质，耐腐蚀，易清洗。
主要电气原件均采用SIEMENS、OMRON产品，气路系采用名牌产品，该机构紧凑，占用厂房小，工作效率高且稳定可靠，自动化程度高。
操作工人仅需二人，是机电气三位一
体的全自动桶装设备。
二、技术参数
规格型号：GF-100型
灌装能力：80桶/ 小时
操作压力：0.6 ~ 0.8 Mpa 用气量：250 升/ 分钟
灌装容量：3加仑
桶形尺寸：∮276*370 或∮276*490
额定电压：220V 50HZ
功率： 2.2 Kw
设备总重：160 Kg
外形尺寸：2600 mm ×550mm ×1600mm 三、设备安装
本机无需预埋地脚螺丝，设备拆箱后，整机安放
于坚实而平整地面，然后调整支腿螺丝高度，并用水平仪纠正倾斜，使各支腿受力均匀，设备调整好后，接通进水管、排污管、电源、气源并固定好。
四、工作过程
桶装线按其功能可分冲洗、灌装、封盖三个步骤，其工作过程如下：
1、空桶桶口朝下倾斜入送桶装托，空桶间隙运动链条运动一个工位，此时，空桶为倒立状进行桶口桶身冲洗。
2、冲洗过程共有四道工序：第一道为清水；第二道为消毒液；第三道为无菌水冲洗；第四道无菌水再冲洗；冲洗过后有20S时间用于水桶沥干。
3、冲洗干净的净桶链条向下转动45度，水桶自行滑出，然后由顶桶气缸将桶向下翻转45度，使空桶
置于灌装位，等待灌装。
4、灌装阀由气缸推动伸入桶口，自动排气灌装阀逐之打开灌装，灌装时间由PLC设定，并可根据液位高低使用面板多功能按钮进行修正灌装时间，以达到最佳位置，灌装至液位后，多余的水经自动排水口回到纯水箱，以减少纯水浪费。
5、灌装结束后，由出桶气缸将已灌装的桶推至压盖工位，待下步灌装时压盖，至此整个过程结束。
五、使用与操作
1、开机前，应检查消毒液位；电源、气压是否正常；用手动法检查各电磁阀、气缸是否良好；动作是否正常；各水泵转向是否正确；空气有无排尽。
如发现不正常情况，要排除故障后方可进行生产。
2、本机生产时自动进行冲洗、消毒、灌装、上盖、
压盖，无须人为干扰，但操作人员要严密观察各部位状态，发现问题，及时将自动打向手动，以防止意外事故发生。
当链条位置不对时，用手动方式将主轴推出，然后推动链条调至正常工位上。
工作中应及时补充消毒液，防止泵在无水状态下空转，烧坏密封。
3、生产结束后，应放掉管路中的残存液，切断气路及水源，关闭电源。
六、面板功能
1、电源指示：
当回路中有220V电源正常时，控制电源将转换
开关打开，该指示灯亮。
2、消毒清洗：
清水及消毒液停启及状态指示灯，在手动位置时，可启停消毒液及清水泵试验。
作喷水状态，自动时，该按钮失效，仅作指示灯用，泵由PLC电脑控制。
3、内洗灌装：
纯水（矿泉水）冲洗及灌装停启及状态指示灯，在手动时可启停内洗灌装泵试验喷水及灌装，自动时，该按钮失效，仅作指示灯用，泵由PLC电脑控制。
4、理盖：
理盖机启停及状态指示，过载时状态闪烁报警。
手动时可启停理盖器，自动时失效，理盖器由PLC电脑控制。
5、手动、自动开关：
手动自动选择开关，手动时，可按其余按钮分别测试其动作是否正确，供调试时用。
自动时，整个动作均由PLC电脑控制，当动作中有失误现象时，可将其手动、自动转换一下复位即可，重新开始，打在手动时全线可停机。
6、主轴：
链条传动气缸控制及状态指示灯，在手动位置时，可启停气缸电磁阀，相应气缸随之伸出及回缩，以供调试用。
自动时气缸动作由PLC电脑控制，该按钮仅供调整灌装时间。
方法是：先按住该钮，分别调另三
个按钮来进行加时间、减时间和回到设定时间。
7、顶桶：
顶桶气缸控制及状态指示灯，在手动位置时，可启停顶桶气缸电磁阀，相应气缸随之动作，供调试用，但当灌装缸伸出，该按钮不能启动顶桶，以免损坏气缸。
自动，该气缸动作有PLC电脑控制，该按钮仅供增加灌装时间。
方法是：先按住主轴按钮，再按顶桶按钮，按一下增加0.1秒灌装时间，同时伴随简短“滴”声提醒已经按了一下，即增加了0.1秒时间。
8、灌装压盖：
灌装压盖气缸控制及状态指示灯，在手动位置时，可启停相应电磁阀，气缸随之动作。
自动时该气缸由PLC电脑控制，该按钮仅供设定灌装时间用。
七、维护与注意事项：
1、PLC程序中各参数在出厂前已调整合适，请用户
不要自行更改。
2、气路板三连件调压阀组件的贮水杯每班需放水一
次。
方法是：调整下部螺丝，即可自行排水，油雾气中要经常加一些粘度稀的机油。
以保证气缸的使用寿命。
3、各气缸节流阀在出厂前已调整合适。
4、在生产线工作程序开始之前，应保证气源压力在
0.45-0.6Mpa，否则系统不能正常工作。
5、设备停止使用时，应先关闭电源开关，然后关闭
气源开关。
6、防止水及其他杂物进入电控箱。
7、电气系统接地良好，以防外界干扰电脑引起误动
作。
8、定期在齿条及齿轮上加润滑脂。
9、经常调整链条的松紧度。
八、常见故障排除方法：。
