离合器的检修

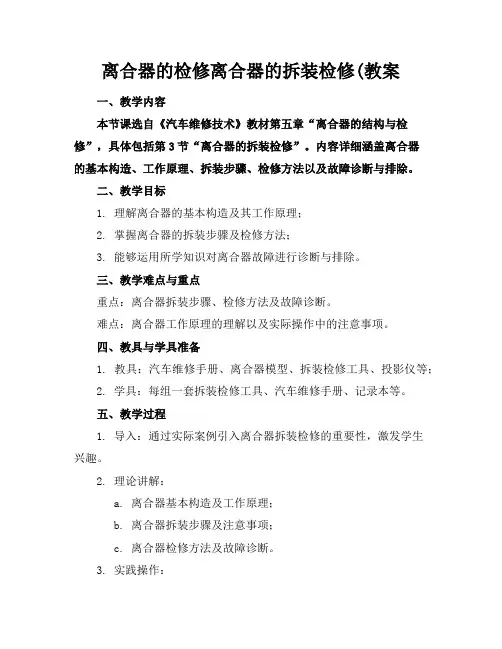

离合器的检修离合器的拆装检修(教案
离合器的检修离合器的拆装检修(教案一、教学内容本节课选自《汽车维修技术》教材第五章“离合器的结构与检修”，具体包括第3节“离合器的拆装检修”。
内容详细涵盖离合器的基本构造、工作原理、拆装步骤、检修方法以及故障诊断与排除。
二、教学目标1. 理解离合器的基本构造及其工作原理；2. 掌握离合器的拆装步骤及检修方法；3. 能够运用所学知识对离合器故障进行诊断与排除。
三、教学难点与重点重点：离合器拆装步骤、检修方法及故障诊断。
难点：离合器工作原理的理解以及实际操作中的注意事项。
四、教具与学具准备1. 教具：汽车维修手册、离合器模型、拆装检修工具、投影仪等；2. 学具：每组一套拆装检修工具、汽车维修手册、记录本等。
五、教学过程1. 导入：通过实际案例引入离合器拆装检修的重要性，激发学生兴趣。
2. 理论讲解：a. 离合器基本构造及工作原理；b. 离合器拆装步骤及注意事项；c. 离合器检修方法及故障诊断。
3. 实践操作：a. 演示离合器拆装过程，强调注意事项；b. 学生分组进行拆装实践，教师巡回指导；c. 学生根据所学知识对离合器进行检修，教师点评。
4. 例题讲解：讲解离合器故障诊断与排除的经典案例，引导学生运用所学知识解决实际问题。
5. 随堂练习：设计相关习题，巩固所学知识。
六、板书设计1. 离合器基本构造及工作原理；2. 离合器拆装步骤及注意事项；3. 离合器检修方法及故障诊断。
七、作业设计1. 作业题目：a. 简述离合器的工作原理；b. 列出离合器拆装步骤及注意事项；c. 针对某一离合器故障案例，给出诊断与排除方案。
2. 答案：a. 离合器工作原理：略；b. 离合器拆装步骤及注意事项：略；c. 故障案例诊断与排除方案：略。
八、课后反思及拓展延伸2. 拓展延伸：a. 邀请企业技师进行讲座，分享离合器维修经验；b. 组织学生参观汽车维修企业，了解离合器检修在实际工作中的重要性；c. 布置一道综合性的离合器故障诊断与排除作业，提高学生综合运用知识的能力。

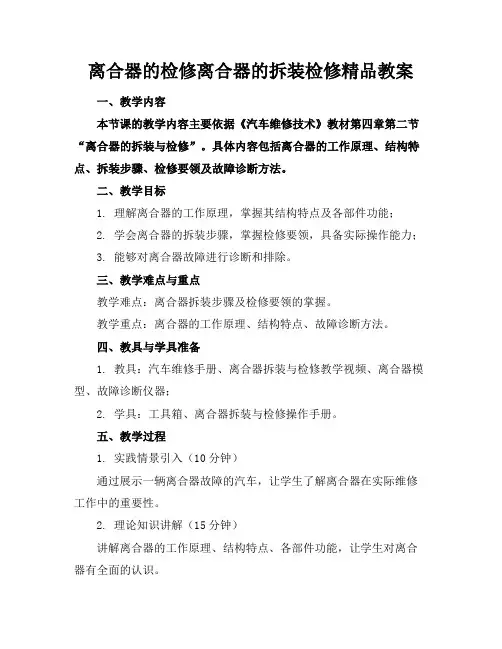

离合器的检修离合器的拆装检修精品教案
离合器的检修离合器的拆装检修精品教案一、教学内容本节课的教学内容主要依据《汽车维修技术》教材第四章第二节“离合器的拆装与检修”。
具体内容包括离合器的工作原理、结构特点、拆装步骤、检修要领及故障诊断方法。
二、教学目标1. 理解离合器的工作原理，掌握其结构特点及各部件功能；2. 学会离合器的拆装步骤，掌握检修要领，具备实际操作能力；3. 能够对离合器故障进行诊断和排除。
三、教学难点与重点教学难点：离合器拆装步骤及检修要领的掌握。
教学重点：离合器的工作原理、结构特点、故障诊断方法。
四、教具与学具准备1. 教具：汽车维修手册、离合器拆装与检修教学视频、离合器模型、故障诊断仪器；2. 学具：工具箱、离合器拆装与检修操作手册。
五、教学过程1. 实践情景引入（10分钟）通过展示一辆离合器故障的汽车，让学生了解离合器在实际维修工作中的重要性。
2. 理论知识讲解（15分钟）讲解离合器的工作原理、结构特点、各部件功能，让学生对离合器有全面的认识。
3. 拆装步骤演示（20分钟）现场演示离合器的拆装步骤，边讲解边操作，让学生直观地了解拆装过程。
4. 检修要领讲解（15分钟）讲解离合器检修要领，包括检查方法、判断标准、故障排除等。
5. 例题讲解（10分钟）讲解一个离合器故障诊断的实例，让学生学会运用所学知识解决实际问题。
6. 随堂练习（10分钟）让学生分组进行离合器拆装与检修操作，巩固所学知识。
六、板书设计1. 离合器工作原理；2. 离合器结构特点及各部件功能；3. 离合器拆装步骤；4. 离合器检修要领；5. 离合器故障诊断方法。
七、作业设计1. 作业题目：离合器拆装与检修操作步骤及注意事项。
作业答案：（1）拆装步骤：1) 卸下离合器压盘固定螺栓；2) 取下离合器压盘；3) 卸下离合器轴承；4) 取下离合器片；5) 检查离合器片、轴承、压盘等部件；6) 重新组装离合器。
（2）检修要领：1) 检查离合器片磨损程度，磨损过度的需更换；2) 检查轴承是否磨损、松动，如有问题需更换；3) 检查压盘是否有裂纹、变形，如有问题需更换；4) 检查离合器液压系统，确保无泄漏、堵塞现象。
离合器分离不彻底故障检修步骤
离合器分离不彻底故障检修步骤
1、检查离合器踏板自由行程是否过大，并调整。
2、检查分离杠杆高度是否一致、是否过低。
在车下拨动分离拨叉，使分离轴承前端轻轻地靠在分离杠杆内端面上，转动离合器一周进行查看，如果分离杠杆的内端能同时和分离轴承接触不上，说明分离杠杆的高度不一致，应进行调整。
如果分离杠杆高度一致，仍然分离不彻底，就要检查杠杆高度。
将各分离杠杆调到同样的高度，如果能彻底分离，说明原来调整不当或是磨损过甚。
分离杠杆调整之后，必须重新调整离合器踏板的自由行程。
3、如果上述调整正常后，仍然分离不彻底，就要拆下离合器，检查从动盘是否装反、轴向移动是否困难、主从动盘有无翘曲、分离杠杆螺钉是否松动、浮动销是否脱落。
4、对于新铆的摩擦片的离合器，要检查从动盘和摩擦片是否过厚。
如果过厚，可在离合器盖和飞轮之间加垫片。
5、对于液压传动的离合器，除上述检查外，还应检查制动液是否缺少，管道是否渗漏并排出液压系统内的空气。
第二节 离合器的检修
第二节离合器的检修一、离合器操纵装置的检修注意:搭铁线从蓄电池断开，对于带设码无线电仪器的车辆注意设码。
全部轴承面和接触面用聚脲油脂(备件号码G 052 142 A2)来涂抹。
1.离合器踏板装置的拆卸与安装2.拆卸和安装定距弹黄1)需要的专油工具、操作设备、检测仪器以及辅助工具。
T10005钳子，如图4-8所示。
2．拆卸(1)拆下驾驶员侧下部的盖板。
(2)如果有离合器踏板开关，将其向左旋转90°并从定位件上取出。
(3)将离合器踏板从主缸脱开。
3)安装(1)检查定距弹簧的支承(如图4-10箭头1)是否已装入轴承座。
安装位置:轴承座的凸缘在主缸凹口(箭头2)中。
(2)将定距弹簧安装在支承后面。
(4)安装离合器踏板开关。
(5)安装驾驶员一侧下部的盖板。
3.离合器踏板的拆卸和安装1)需要的专用工具、操作设备、检测仪器以及辅助工具。
(1)T10005钳子。
(2)V.A.G1331扭力扳手，如图4-12所示。
2拆卸。
(1)拆下定距弹簧。
(2)将离合器踏板从主缸脱开。
(3)拧下螺母A，如图4-13所示。
(4)拉出螺栓，直到可以卸下离合器踏板。
3)安装安装以倒序进行，同时注意下列事项:(1)安装定距弹簧。
(2)定位件 A必须在主缸的操纵杆 B上，如图4-14所示。
(3)将要嵌入的离合器踏板沿箭头方向按压，同时要注意正确的锁定。
4.液压系统的拆卸和安装液压系统的拆卸和安装，如图4-15所示。
5.定位件(图4-15中件 5)的拆卸与安装1)拆卸。
将定位件A沿图4-16箭头方同取下。
6.拆卸和安装主缸1)需要的专用工具、操作设备、检测仪器以及辅助工具。
(1)T10005钳子。
(2)V.A.G1331，扭力扳手。
2)拆卸。
(1)首先检查是否安装了已设码的无线电仪器，在这种情况下请问明防盗设码。
(2)蓄电池搭铁线在点火开关关闭时断开。
(3)将导线小心地向前拉。
(4)在主缸下放一块非纤维质的抹布。
(5)如图4-18所示，将连接制动液储液罐的尾流软管A拔出并封闭，将用于组合管的夹子B从主缸拉出至极限位置，将组合管C从主缸拉出并封闭。

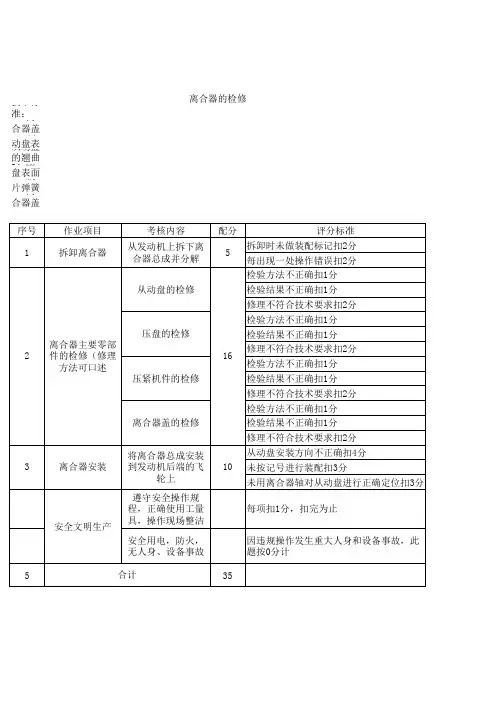

离合器检修评分标准
离合器检修工作流程
离合器检修工作流程一、准备工作在进行离合器检修之前，首先要做好充分的准备工作。
需要准备好适当的工具和辅助设备，比如扳手、螺丝刀、千斤顶等。
同时，要确保车辆停在平整的地面上，并处于停车状态，确保安全。
二、检查车辆状况在开始检修离合器之前，首先要对车辆进行全面的检查，包括底盘、悬挂、刹车系统等部件的状态。
确保车辆没有其他严重故障，可以正常行驶。
三、拆卸离合器1. 拆卸离合器盖板：首先需要拆下离合器盖板，通常安装在发动机上方。
使用螺丝刀拆下盖板上的螺丝，取下盖板。
2. 拆卸压盘和分离器：接着需要拆卸离合器的压盘和分离器。
使用扳手和扭力扳手拆下压盘上的螺母，取下压盘。
然后再拆下分离器，通常需要使用千斤顶将发动机和变速箱分离。
3. 检查离合器片：将分离器取下后，可以看到离合器片。
检查离合器片的磨损情况，如果发现磨损严重，则需要更换新的离合器片。
四、安装新离合器1. 安装新离合器片：将磨损严重的离合器片换成新的离合器片。
确保离合器片正确安装，并且与压盘和分离器对齐。
2. 安装压盘和分离器：将新的离合器片安装好后，接着需要安装压盘和分离器。
使用扭力扳手将压盘的螺母紧固好，确保压盘与离合器片良好接触。
3. 安装离合器盖板：最后，将离合器盖板重新安装回原位。
使用螺丝刀将盖板固定好。
五、测试离合器效果在安装完成新的离合器后，需要进行一系列的测试以确保离合器运行正常。
可以启动发动机，轻踩离合器踏板，感受离合器片的传动效果是否正常。
同时可以换挡、行驶一段距离，检查离合器的性能是否符合要求。
六、完工和清理完成离合器检修后，需要清理工作现场，将工具和零件整理好。
同时将车辆整洁干净，准备好下一次使用。
通过以上的工作流程，我们可以对离合器进行定期检修，确保车辆的安全和性能。
同时，及时更换磨损严重的离合器片，可以延长离合器的使用寿命，降低维修成本。
希望以上内容对您有所帮助，谢谢阅读。
离合器压盘的检修方法
离合器压盘的检修方法
1、检查离合器压盘
（1）检查离合器压盘是否受到划伤、弯折或损伤；
（2）查看压盘的拉手或棘轮上是否有明显的磨损；
（3）检查压盘螺丝接头是否松动；
（4）检查压盘表面是否出现腐蚀现象。
2、检查离合器压簧
（1）检查压簧的表面是否有焊痕或焊缝；
（2）检查压簧的棘轮是否变形、磨损、裂纹；
（3）检查压簧上的螺杆是否松动；（4）检查压簧的弹性是否正常。
3、检查离合器调整螺杆
（1）检查螺杆是否有受损，如有受损，则需要将螺杆更换；
（2）检查螺杆有无老化现象；（3）检查螺杆是否松动；（4）检查螺
杆上的润滑油是否变质。
4、检查离合器接头
（1）检查接头的连接尺寸是否符合规定；
（2）检查接头是否得到充分润滑；（3）检查接头是否严重腐蚀；（4）检查接头处是否有明显的漏油现象。
5、其他
（1）将离合器断开，将离合器和车辆分离；（2）将离合器放置于平面，检查离合器摩擦片是否磨损；（3）将离合器压盘和压簧重新安装好；（4）检查是否有异常的异音，有则需及时查明原因并处理。
离合器检修工作流程
离合器检修工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!离合器检修工作流程如下：1. 准备工作准备好所需的工具和设备，如扳手、螺丝刀、千斤顶等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．题目名称：离合器的检修。
2．时限：60min。
3．考场准备：
(1) CAl09l或EQl090汽车离合器总成（含飞轮）1个。
(2) 常用工具1套，工作台1个，专用压具1个，钢板尺1把。
(3) 计时表l块。
4．考核评分标准：
5．操作要点：
以EQl090型汽车离合器为例。
（1）拆卸与分解
1) 从汽车飞轮上拆下离合器盖固定螺栓，取下离合器盖、压盘总成和从动盘总成。
拆卸时应对平衡片在离合器盖上的安装位置作出记号，以免装复时位置不对而破坏曲轴系统的动平衡。
2) 用专用压具将离合器盖及压盘总成压紧，如图所示。
用扳手拧松并取出杠杆锁紧螺母和调整螺母，并将压盘传动片、固定螺栓旋松取出，见下图。
3) 慢慢松开专用压具，将离合器盖、分离杠杆弹簧、压盘弹簧、分离杠杆等进行
分解。
（2）检修
1) 对零部件进行擦洗。
2) 检查从动盘是否变形；摩擦片磨损情况；铆钉是否松动、脱落；减振弹簧是否疲劳或折断。
3) 检查压盘磨损是否严重。
4) 检查分离杠杆弹簧、压盘弹簧是否疲劳或折断。
5) 检查离合器盖是否变形；分离杠杆及浮动销等的磨损情况。
6) 对损坏件应进行更换。
专用压具
（3）装配与调整
1) 将离合器分离杠杆、分离杠杆调整螺钉、浮动销、摆动块装在压盘的相应位置上。
2) 将压盘放平，放好压盘弹簧，扣上离合器盖，用专用压具压好，装上分离杆调整螺钉，固定传动片。
3) 用分离杠杆调整螺母将四个分离杠杆的端面均调整到距飞轮平面56土0.2mm 范围内，拧紧锁紧螺母。
4) 将调整好的离合器、从动盘总成按飞轮上的定位销孔定位装配。
在装复时应用变速器一轴对从动盘进行定位，并用螺栓紧固。
然后检查分离杠杆端面到飞轮平面的距离是否合要求，如不符应重新调整。
5）分离试验：用压具使分离轴承压下分离杠杆内端12mm，从动盘应能转动自如，否则应予排除。
