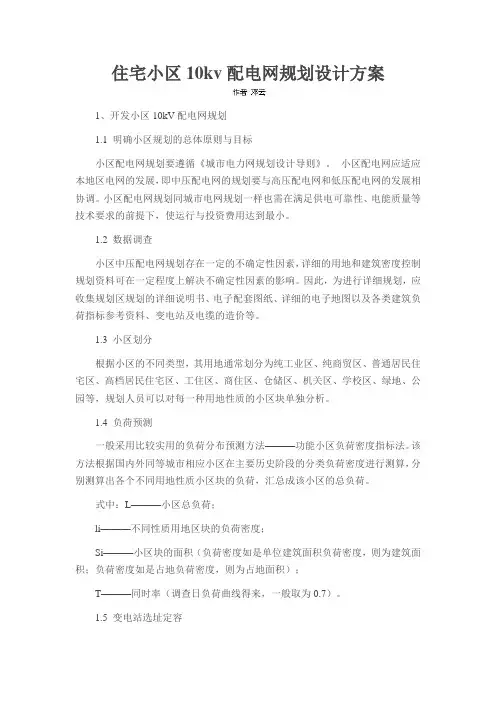

住宅小区10kv配电网规划设计方案
住宅小区10kv配电网规划设计方案1、开发小区10kV配电网规划1.1 明确小区规划的总体原则与目标小区配电网规划要遵循《城市电力网规划设计导则》。
小区配电网应适应本地区电网的发展，即中压配电网的规划要与高压配电网和低压配电网的发展相协调。
小区配电网规划同城市电网规划一样也需在满足供电可靠性、电能质量等技术要求的前提下，使运行与投资费用达到最小。
1.2 数据调查小区中压配电网规划存在一定的不确定性因素，详细的用地和建筑密度控制规划资料可在一定程度上解决不确定性因素的影响。
因此，为进行详细规划，应收集规划区规划的详细说明书、电子配套图纸、详细的电子地图以及各类建筑负荷指标参考资料、变电站及电缆的造价等。
1.3 小区划分根据小区的不同类型，其用地通常划分为纯工业区、纯商贸区、普通居民住宅区、高档居民住宅区、工住区、商住区、仓储区、机关区、学校区、绿地、公园等，规划人员可以对每一种用地性质的小区块单独分析。
1.4 负荷预测一般采用比较实用的负荷分布预测方法———功能小区负荷密度指标法。
该方法根据国内外同等城市相应小区在主要历史阶段的分类负荷密度进行测算，分别测算出各个不同用地性质小区块的负荷，汇总成该小区的总负荷。
式中：L———小区总负荷；li———不同性质用地区块的负荷密度；Si———小区块的面积（负荷密度如是单位建筑面积负荷密度，则为建筑面积；负荷密度如是占地负荷密度，则为占地面积）；T———同时率（调查日负荷曲线得来，一般取为0.7）。
1.5 变电站选址定容在城镇小区10 kV中压配电网规划中，既要考虑中压10 kV配电变电站（变压器）位置与容量选择，又要考虑35 kV或110 kV高压配电变电站选址定容。
根据规划区的负荷分布预测结果，采用分区分片的方法，首先确定各10 kV 配电变电站的容量和位置，然后利用规划软件的优化计算，确定35 kV或110kV 高压配电变电站的容量和位置以及高压配电变电站的供电范围，可根据需要形成2～3个较优秀的变电站选址方案。
电网建设指导意见(35kV、110kV线路和中低压配网部分)
电网建设指导意见四、高压配电网（35kV、110kV）4.1网架结构4.1.1加强主干网架及联络线的建设与改造，提高电网整体输送能力和供电可靠性。
高压配电网应采取以220kV变电站为中心、分片供电的模式。
4.1.2在没有220kV及以上变电站的县域范围内，至少有两条110kV（35kV）线路作为主供电源为其供电。
4.1.3变电站的布局及网架结构应符合电网发展规划，满足用电负荷不断增长的需求。
4.1.4高压配电网的接线方式一般为放射式、环式及链式，县城电网宜采用环式或链式接线方式。
4.2高压线路4.2.1高压配电网线路宜采用架空线路。
4.2.2电力线路路径的选择应本着统筹规划、相互协调的原则，根据电力系统发展规划和布局、差异化规划设计的要求，综合考虑与城乡规划的衔接以及沿途地形地貌、地质、林木、障碍设施、交叉跨越、环境保护、交通条件、施工和运行等因素，进行方案的技术经济比较，保证线路安全可靠，经济合理。
具体要求如下：（1）电力线路路径的选择应能适应电力系统各电压等级的近远景电网发展规划和布局的要求，统筹规划，综合利用走廊资源，通过优化路径方案，提高电网建设、运行的经济性和可靠性。
（2）电力线路路径的选择应与城乡规划等地方规划相衔接，充分应用电力设施布局规划的成果，充分利用河流两岸、道路绿化带等通道条件。
电缆线路的路径应与城市总体规划相结合，可与各种管线及其他市政设施统一安排敷设，并应征得城市规划部门认可。
（3）线路路径的选择尽量靠近现有公路，在特殊地形、极端恶劣气象环境条件下重要输电通道宜采取差异化设计，适当提高重要线路防冰、防洪、防风等设防水平。
避开不良地质地带条件引起的倒塔事故，应避让可能引起杆塔倾斜、沉陷的矿场采空区及基础施工难度大、杆塔稳定性可能受威胁的地段；不能避让的线路，应进行稳定性评估，并根据评估结果采取地基处理（如灌浆）、合理的杆塔和基础型式（如大板基础）、加长地脚螺栓等预防塌陷措施；，合理选择交叉跨越点，避免大档距、大高差，以方便施工、运行，提高线路建设的经济性及其运行的安全可靠性。
高压配电网课程设计
高压配电网课程设计一、课程目标知识目标：1. 让学生理解高压配电网的基本概念，掌握其组成、结构和运行原理。
2. 使学生掌握高压配电网的主要设备和技术参数，了解其在电力系统中的作用。
3. 帮助学生了解高压配电网的安全知识和运行维护要求。
技能目标：1. 培养学生运用高压配电网知识分析和解决实际问题的能力。
2. 提高学生查阅资料、团队合作和交流表达的能力，能就高压配电网的相关问题进行讨论和分析。
3. 培养学生动手实践能力，能进行高压配电网设备的操作和简单故障排查。
情感态度价值观目标：1. 培养学生热爱电力事业，关注高压配电网的技术发展和行业动态。
2. 增强学生的安全意识，使他们遵守电力行业的安全规定，养成良好的职业素养。
3. 培养学生的环保意识，让他们了解高压配电网对环境的影响，并关注节能减排。
课程性质：本课程为专业课程，以理论教学和实践操作相结合，注重培养学生的实际操作能力和分析解决问题的能力。
学生特点：学生为高中年级学生，具备一定的物理基础和电力知识，对高压配电网有一定的了解，但实践经验不足。
教学要求：教师应采用启发式教学，引导学生主动探究，注重理论与实践相结合，提高学生的综合能力。
同时，关注学生的个体差异，因材施教，确保课程目标的实现。
通过课程学习，使学生具备高压配电网相关知识和技能，为未来从事电力行业工作打下坚实基础。
二、教学内容1. 高压配电网基础知识：包括高压配电网的定义、分类、功能及在电力系统中的地位。
- 教材章节：第一章 高压配电网概述2. 高压配电网设备与技术参数：学习高压配电线路、变压器、断路器等主要设备的工作原理及参数。
- 教材章节：第二章 高压配电网设备与技术参数3. 高压配电网的运行与控制：分析高压配电网的运行方式、保护装置及自动化控制系统。
- 教材章节：第三章 高压配电网的运行与控制4. 高压配电网的安全知识：掌握安全操作规程、事故处理方法以及安全防护措施。
- 教材章节：第四章 高压配电网的安全技术5. 高压配电网的维护与管理：了解高压配电网的运行维护、检修及设备管理。
配电网工程典型设计10kV配电站房分册(终稿)
（2016年版）国家电网公司配电网工程典型设计 10kV配电站房分册2016年3月目录第一篇总论 (1)第1章概述 (1)第3章典型设计依据 (6)第4章技术原则 (8)第二篇10KV开关站典型设计 (15)第5章10K V开关站典型设计总体说明 (15)第6章10K V开关站典型设计(方案KB-1） (20)第7章10K V开关站典型设计(方案KB-2） (34)第三篇10KV环网室典型设计 (44)第8章10K V环网室典型设计总体说明 (44)第9章10K V环网室典型设计(方案HB—1） (50)第10章10K V环网室典型设计（方案HB—2） (63)第11章10K V环网室典型设计(方案HB—3) (75)第四篇10KV环网箱典型设计 (85)第12章10K V环网箱典型设计总体说明 (85)第13章10K V环网箱典型设计（方案HA—1) (89)第14章10K V环网箱典型设计（方案HA—2） (97)第五篇10KV配电室典型设计 (105)第15章10K V配电室典型设计总体说明 (105)第16章10K V配电室典型设计(方案PB-1) (111)第17章10K V配电室典型设计（方案PB—2) (121)第18章10K V配电室典型设计（方案PB-3） (131)第19章10K V配电室典型设计（方案PB—4） (140)第20章10K V配电室典型设计（方案PB—5） (150)第六篇10KV箱式变电站典型设计 (160)第21章10K V箱式变电站典型设计总体说明 (160)第22章10K V箱式变电站典型设计(方案XA—1） (165)第23章10K V箱式变电站典型设计（方案XA—2） (173)附录 (183)第一篇总论第1章概述推进配电网标准化建设是国家电网公司全面落实科学发展观，建设“资源节约型、环境友好型"社会，大力提高集成创新能力的重要体现；是国家电网公司实施集团化运作、集约化发展、精细化管理的重要手段；是全面建设具有安全可靠、坚固耐用、结构合理、技术先进、灵活可靠、经济高效现代配电网的重要举措。
10kV及以下农村配电网规划及其设计
10kV及以下农村配电网规划及其设计摘要：当前，10kV及以下配电网在各大农村十分常见，急需改造。
在开展10kV及以下农村配电网规划与设计时，需要采取有效的电网结构达到稳定供电目的。
10kV及以下农村配电网的规划需要围绕农村发展建设进行，坚持做到以人为本，才能实现配网的成功改造。
关键词：10kV；农村配电网；规划；设计引言在农村，10kV及以下配网十分常见。
由于这些低压配网年久失修，亟待改造，因此，就需要对其进行科学的规划与设计，使农村当地人能够放心用电。
农村电网改造一直都是一个非常重要的课题。
在改造过程中，必须要融入先进的技术，使改造成果符合当地电网要求。
文章主要以10kV及以下农村配电为例，深入浅出探讨了如何进行配网的规划与设计。
一、10kV及以下农村配电网改造和设计要遵循的原则10kV及以下农村配电网在改造时，首先要注意电网的整体布局，这样才能实现电网结构的优化。
完成统一布局之前，先要进行整体的规划。
第二，如果是10kV线路，供电半径一般不能超过15千米；如果小于10kV，以0.4kV为例，供电半径一般不能小于0.5千米。
第三，如果供电半径过长，可考虑增加变压器布点以缩短过长的半径。
若是需要适当延长半径，则需保证当地的负荷不大，电压质量与线损有保证。
第四，电网改造工作需要结合当地的经济情况，考虑是否需要实现配网、调动自动化操作，是否要设置无人值班的变电站；如果经济不发达，可以考虑改进结构布局，优化设备。
第五，对农村配网进行改造的时候，要选择能量消耗较低的配电变压器，将原有的高消耗配电变压器全部换掉。
容量不必太大，布点密度可进一步增大，半径不宜过长[1]。
在农村配电网改造的过程中，要考虑用户数量与台区数量是否匹配的问题。
实际上，用户多、台区数量少的现象比比皆是。
配电变压器的平均容量非常小，超负荷运行现象十分常见，无法满足日益增长的与用电需求。
因此，在进行农村配网改造和设计的时候，需要重点对台区进行规划。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录摘要 (Ⅰ)Abstract (Ⅱ)前言 (Ⅲ)第一部分设计说明书 (1)1有功功率的平衡计算 (1)2高压配电网的电压等级的选择 (1)3变电所主变压器的选择 (1)4导线截面的选择 (2)5潮流计算 (2)5.1概论 (2)5.2计算结果 (4)6经济技术比较 (5)7调压计算 (6)8联络线上的潮流计算 (6)结论 (7)第二部分计算书 (8)1.有功功率的平衡计算 (8)2.变电所主变压器的选择 (9)3.导线截面的选择 (10)3.1 导线选择 (10)3.2 导线校验 (12)4潮流计算 (13)4.1 方案一 (13)4.2 方案二 (33)5通过技术经济比较确定最佳方案 (46)5.1电网的电能损耗 (46)5.2线路投资 (47)5.3 变电所投资 (47)5.4 工程总投资 (47)5.5计算年运行费用 (47)5.6 计算年最费用 (48)6调压计算 (48)6.1 A变电所的调压计算 (48)6.2 B变电所的调压计算 (49)6.3 C变电所的调压计算 (50)6.4 D变电所的调压计算 (50)7联络线上的潮流计算 (51)7.1联络线断开一回的潮流计算 (51)7.2一组机组停运检修时的潮流计算 (52)参考文献 (56)附录 (57)高压配电网设计（二）摘要：在近几年来，随着电力工业的不断发展，电力网络成为电力系统的一个重要组成部分；它主要包括变电站、输电线路和配电网络；它的主要作用是连接发电厂和用户，以最小的干扰，在一定的电压和频率下最有效最可靠地把电力通过输电线和配电网传送给用户。
本设计采用理论和计算相结合的方法讨论高压配电网的设计。
首先，根据负荷特点和要求来确定供电系统的类型、变压器的容量、导线截面积等。
其次，电力网络的典型网络结构有环网、放射型、单端供电型、双端供电型等形式。
我选择两种不同的网络，之后对之进行潮流计算得到各段的功率损耗以及电压降落。
假设全网电压为额定电压，可以得到各用户端的实际电压值。
在电压偏移在允许的范围情况下，对所选的方案进行技术经济比较，找出一个最佳方案，使之在可靠性和经济性之间找到最佳平衡点。
关键字：高压配电网，功率损耗，电压降落，允许电压偏移。
Abstract:In recent years, with the development of the power industry , the power network is one of the important parts of power system. It mainly include substations, transmission lines,and distribution network. It’s function is to connect the generating station to consumers, with the minimum disturbance when transferring this power over transmission lines and a distribution network with the maximum efficiency and reliability for delivery to consumers at a fixed voltage and frequency. This paper discuss the design of the high voltage distribute network with count and theory. At first, we can define the type of distribute network , the capacity of the main transformer, the cross-sections of the lines and so on .Secondly the power network’s the typical feature are loop structure ,radial type, supply fed at one end and supply fed at two ends. I choice two different type of network and find the power loss and voltage drip from the power flow calculation .Pre summer that the all power network voltage is the rated voltage ,we can find the voltage which the consumer acquired. If the service voltage held within allowable voltage deviation, we do the technical economical compared and choice the best plan which have a balance between reliability and economy.Key word :high voltage distribute network，power loss , voltage drip , allowable voltage deviation。
第一部分设计说明书1 有功功率的平衡计算电力负荷是根据国民经济发展规划，计算相应的电力、电量的需求量，以便进行电力平衡，确定变电所的布局、规模，以及电网连接的规划。
系统供电负荷。
它是指系统综合最大用电负荷，加上电力网损耗。
系统发电负荷。
系统的发电负荷指系统供电负荷、发电机电压直配负荷、厂用电之和。
图1上图为本次设计的地理接线图。
通过计算书计算得到以下结果：表-1 本高压配电网有功平衡的计算结果计算结果 原电网发电负荷（MW ）新电网发电负荷（MW ） 总发电负荷（MW ） 发电机运行方式发电机总出力（MW ） 联络线上功率（MW ）最大负荷 40.86 120.69 161.55 25⨯2+50 100 61.55 最小负荷 21.9775.0697.0325⨯2+40907.032 高压配电网的电压等级的选择电力网电压等级的选择应符合国家规定的标准电压等级。
我国现行的电力网额定电压标准有：3、6、10、35、60、110、220、330、500、750、1000KV ，同时电压等级的选择主要取决于输电功率和输电距离，还要考虑已有的电网的电压等级。
而原来电网的电压等级为110KV ；综上所述，本设计应选择的电压等级为110KV 。
3 变电所主变压器的选择相关的设计规程规定：选择的变压器容量应满足以下要求： （1）e S ≥imp S （2）e S ≥0.6m ax S其中m ax S 为变电所的最大负荷容量；imp S 为变电所的全部重要负荷容量。
四个变电所都有重要负荷，所以每个变电所都选择两台主变压器。
通过计算书计算所选的主变型号如下：表-2 变电所主变的选择变电所 A B C D型号SFZ-40000 SFZ-12500 SFZ-20000 SFZ-200004 导线截面的选择``根据经济电流密度选择导体截面积[5]，由计算书计算此选择的导线的截面如下：表-3 导线截面的选择方案一方案二GA： 2⨯LGJ-210 GA： 2⨯LGJ-210AB： 2⨯LGJ-50 AB： 2⨯LGJ-50GC： LGJ-150 GD： 2⨯LGJ-185GD，CD：LGJ-185 CD： 2⨯LGJ-95选好导线后，我们要对其做各种校验，来验证所选的导线截面积是否满足要求，主要采用的校验主要包括：①按机械强度校验导线截面积[2]。
②按电晕校验导体截面积[2]。
③按允许截流量校验导线截面积（注意周围环境与温度标准温度不同，要进行温度修正）[2]。
经以上的校验，所选的导线全都符合要求。
5潮流计算5.1潮流概括根据以上对新建电网的分析，我初步选择两种方案如下图所示：方案一：方案二：（1）根据所选的变压器和导线进行参数计算，确定各自的阻抗以及线路电纳的无功功率，有根据各变电所的负荷多少，可以推出变压器的功率损耗，来确定各个变电所的运算负荷。
（注意的是降压变压器的运算负荷是在原负荷加上变压器功率损耗加上变电所母线所联线路电纳无功功率的一半；而发电厂的变压器是升压变压器，电厂的运算功率等于发电机出力减去厂用电和地方负荷，减去厂用电和地方负荷能减去变压器功率损耗减去变电所母线所联线路电纳无功功率的一半），由此得出，各个变电所的运算负荷和发电厂的运算功率。
（2）另对算发电厂的运算功率，还应考虑到厂用电的功率因数和原有负荷的功率因数的不同，在调节发电厂的发电出力时，尽量先调容量大的机组，这样可使电厂有更高的效率。
根据以上运算，可画出它的等值电路图。
（3）由等值电路图，我们可以进行潮流计算。
具体过程如下：对于双回路干线式网络，先假设全网电压为额定电压，推算出功率损耗，得出各处的功率分布。
对环行网络，首先进行初步的潮流分布计算，并得到功率分点。
然后，由功率分点向电源侧推算出功率损耗，最终得到全网的功率分布。
再由假设的系统电压处，根据该处由前面推算出的功率，逐段推算出电压降落，从而得到各点的电压大小。
最小负荷时，线路故障时以及在多种运行方式下的情况，只要对出现情况后的等值电路图有所改变，后面的潮流计算类似。
5.2计算结果（1）正常情况下节点电压表-4 方案一正常情况下节点电压（2）故障情况下节点电压在故障情况下，只需要对出现故障的线路进行分析，主要是故障线路的阻抗发生改变，从而引起功率的分布改变，使各处的电压也随之发生改变，一般情况下，电压的偏移会增加，对本设计来说只要不超过15%就是合理的。
表-5 方案一在故障情况下的节点电压（2）方案二和方案一类似，只要根据方案二的情况，做出正确的等值电路图，重新进行一遍潮流计算就可以了，具体计算结果如下：表-6 方案二在正常情况下的节点电压表-7 方案二在故障情况下的节点电压6 经济技术比较和最大负荷利用通过最大负荷损耗时间法计算电网电能损耗。
最大负荷损耗时间m ax小时数有关。
再次通过计算年费用确定选择何种方案[2]。
须计及的经济因素有：建设投资，建设投资是指为实现该方案，在建设期间须支付的资金。
年运行费，年运行费是指该方案建成或部分建成时，在投资期间为维护其正常运行每年须付出的费用，通常包括四个部分：设计折旧费、设备的经常性小修费、设备的维修费、年电能损耗。
