一、前言
钢结构吊装作为一项重要的施工工序，在工程建设中起着至关重要的作用。
为确保吊装过程的安全和高效进行，钢结构吊装专项施工方案是必不可少的。
本文将就钢结构吊装的施工方案进行详细的介绍，包括施工准备、吊装计划、吊装措施等方面。
二、施工准备
1. 设计方案审核
在进行钢结构吊装施工前，要对设计方案进行仔细审核，确保设计符合吊装要求，且吊装方案合理可行。
2. 物料准备
在吊装前，要做好施工物料的准备，包括吊装用具、绳索、安全带等。
3. 人员培训
吊装人员需要经过专门的培训，并取得相应的资质证书，确保其具备吊装作业的能力。
三、吊装计划
1. 吊装方案制定
根据实际情况，制定合理的吊装方案，包括吊装的时间、地点、吊装顺序等。
2. 安全评估
对吊装现场进行安全评估，及时发现潜在的安全隐患，并采取相应的措施加以防范。
3. 吊装方案调整
根据现场实际情况，随时调整吊装方案，确保吊装过程的安全顺利进行。
四、吊装措施
1. 吊装前检查
在进行吊装前，要对吊装用具、起重设备等进行全面检查，确保吊装过程中不会出现安全问题。
2. 吊装过程监控
在吊装过程中，要对吊装作业进行全程监控，及时发现问题并作出处理。
3. 吊装结束整理
吊装结束后，要对吊装用具和设备进行清理整理，确保吊装环境整洁。
五、总结
钢结构吊装是一项复杂的施工工序，需要充分的准备和认真的执行，才能保证吊装的安全和高效进行。
通过本文的介绍，希望能为相关施工人员提供参考，确保吊装工作的顺利进行。
钢结构(框架)吊装方案(十分详细)
梅塞德斯-奔驰4S店钢结构工程安装方案编制：审核：二○○年月目录一，工程概况二，安装的总体安排和顺序三，施工设备和劳动力投入四，钢结构安装前的准备工作五，钢结构安装六、钢结构吊装受力计算七，屋面安装八，屋面施工的质量措施九，施工安全保证措施一，工程概况该项目由外汽集团下属外汽星豪汽车销售服务有限公司投资建设。
工程名称：梅赛德斯-奔驰4S店钢结构工程工程地点：新南区国际汽车城地块建筑面积：约9273㎡，其中钢结构约4500㎡.结构类型及层数：展厅二层钢结构、其他三层钢结构。
制作工期：100日历天，含加工。
主刚架(梁、柱)及其连接端板、节点板、加劲板采用Q235B钢，檩条、拉条、支撑系统及檩托连接板等采用Q235钢，所有圆管均为无缝钢管。
二，安装的总体安排和顺序现场施工吊装区域分为3快，分别是东面的施工道路、3轴-4轴之间的平整场地以及F轴-G轴之间的平整场地。
通过综合考虑和计算，采用两台20T吊车进行吊装，吊车在这3快施工区域也都能吊到所有的构件。
考虑到多层结构的稳定性问题，安装时要分区域分单元的安装，即以相邻两轴为一个单元，当一个单元的钢柱和钢梁全部吊装到位后方可进行下一个单元的安装。
具体的安装顺序如下：1，从G轴开始安装，先吊G轴和K轴之间钢柱，待钢柱全部吊装到位后，安装钢柱间的钢梁。
2，从G轴向A轴循序推进安装，安装顺序都是先钢柱，后钢梁。
3，钢梁的安装从下层往上层，一层层往上安装。
4，待一个单元的梁柱都安装完成并且结构稳定后，方才进入下一个单元的安装施工。
安装顺序都一样，同时安排楼面施工人员进行之前单元的楼承板安装。
5，当主体结构完成后，最后进行展示厅屋面板的安装。
三，施工设备和人员安排安装主要设备表劳动力计划表四，钢结构安装前的准备工作1、钢构件与材料的进场和验收(1)钢构件使用长车运至现场，现场卸货后，堆放到指定的临时堆场的指定部位。
(2)钢构件以及材料的运输进场应根据总体施工的进度计划来安排，钢构件及材料进场按计划精确到每件的编号，构件及材料进场要考虑安装现场的堆放限制，尽量协调好安装现场场布工作，保证安装施工按计划进行。
钢结构吊装施工方案
钢结构吊装施工方案一、工程概况本次钢结构吊装工程大型工业厂房的框架结构吊装，包括主体钢结构件的吊装和安装。
二、工程内容1.主体钢结构吊装：主体钢结构由多个大型钢柱和钢梁组成，需要使用吊车将其吊装到指定位置。
2.运输和起吊方案：主体钢结构件经过熔炼和制造后，需运输至工地，采用低平板运输车运输，并在施工现场临时停放。
起重设备为大型履带吊车，吊装高度需达到30米以上。
3.吊装过程安全考虑：在吊装过程中，需要注意以下安全事项：a.施工现场的平整度，确保吊车的稳定性；b.各种起吊点的合理设置，避免不必要的弯曲应力；c.各支撑点的稳固性和抗压能力，确保吊装过程中的平衡；d.吊车司机需具备丰富的操作经验，并严格执行吊车操作规程；e.吊装工人需戴好安全帽，并定期进行安全培训。
4.吊装方案评估和优化：在吊装方案设计中，需要对吊装的具体情况进行评估和优化，包括：a.吊装设备的合理选择：根据钢结构件的重量和体积，选择合适的吊装设备；b.吊装点的选择：确定合理的吊装点位置，避免重心不稳导致吊车短暂失衡；c.吊装过程中的控制：在整个吊装过程中，需要确保起吊点的稳定性和吊装操控的准确性。
5.施工预案：根据工期和进度安排，编制详细的施工预案。
包括吊装设备的拆卸和安装、道路交通管控、施工现场安全措施、监测仪器安装等。
6.吊装完成后检查与验收：在吊装完成后，对吊装效果进行检查与验收。
包括检查主体钢结构是否磕碰、变形或存在质量问题，以及吊装过程是否符合相关标准和规范。
三、施工方案1.准备工作：施工前的准备工作包括施工人员组织、施工设备的验收与准备、现场测量与标定、现场通行道路清理等。
2.吊装方案设定：根据钢结构件的尺寸、重量和数量，确定起重设备的规格，制定钢结构吊装方案。
3.吊装现场布置：根据吊装方案，在施工现场进行临时设施搭设，包括施工平台、支撑架、普通起重机等。
4.吊装设备安装与调试：设备运抵施工现场后，进行设备安装与调试，确保设备的正常工作。
最新钢结构吊装施工方案
钢结构吊装施工方案（精选6篇）一、安全施工方案的编制依据退火炉跨、轧制跨钢柱、钢梁、吊车梁吊装即将开始, 此次吊装的退火炉跨钢柱共62根, 钢梁70根, 吊车梁52根；轧制跨钢柱共45根, 钢梁203根, 吊车梁108根。
钢柱最高19.80米, 单根钢梁最大跨度12米, 吊车梁最大跨度12米。
本工程钢结构吊装高空作业多, 时间紧, 且正值夏季高温季节, 施工难度大, 危险性大, 安全隐患随时存在, 为确保钢结构吊装工程顺利施工, 有效控制钢结构吊装作业中伤亡事故的发生, 保障劳动者在生产过程中的安全和健康, 实现公司安全管理目标, 特制定本安全施工方案。
二、安全管理目标事故轻伤负伤率1.5‰以下；杜绝死亡、火灾、设备等重大事故；工地管理具体目标；河南省安全保证体系贯标工地；河南省文明工地。
三、安全管理组织工程项目部建立以项目经理为现场安全保证体系的第一责任人。
安全生产领导小组安全生产领导小组的任务是落实安全管理目标, 制定安全保证计划, 根据保证计划的要求落实资源配置, 负责安全保证体系过程的运行, 实施监督和检查。
针对安全生产保证体系运行过程中尚未达到要求的问题, 以及施工中尚存在的隐患, 制定整改和预防措施, 并对上述措施进行复查。
（1）安全管理组织机构:<imgWidth＞（2）安全领导小组:四、安全管理制度（1）严格执行国家有关规范、标准《建筑工程施工现场用电安全规范》（GB50194-93）、《建筑机械使用安全技术规程》（JGJ33-86）、《施工现场临时用电安全技术规程》（JGJ46-86）、《建筑施工安全检查评分标准》（JGJ59-99）, 以及《企业安全生产法》等有关安全生产的法规制度。
（2）根据国家有关规范、标准制定各项安全管理制度, 包括电焊机、氧气、乙炔气体等易燃、易爆品的安全管理制度。
五、安全生产保证体系施工现场安全控制（１）在施工现场险要位置设置安全标志, 悬挂醒目安全生产文明施工宣传标语牌, 项目部不定期组织检查安全宣传工作, 发现问题及时整改处理, 消除麻痹松懈思想。
钢结构吊装专项施工方案
钢结构吊装专项施工方案第一章工程概况1、工程概况1.1工程概述略1.2工程概况二号车间底层为钢筋砼框架结构，二层为钢筋砼框架结构，三层柱为钢筋砼柱，屋面为H型钢梁，如下图：屋面四周为混凝土梁，梁顶标高21.15米，中间区域为钢架梁，主框架柱为混凝土柱。
吊装施工作业面位于三层楼面（建筑标高▽13.5.000m），钢梁坐落于混凝土柱上，边柱柱顶标高19.2米，中柱柱顶标高21.1米。
屋面钢梁和混凝土柱预埋件地脚螺栓连接，两端边跨单元支撑体系分别连接固定于钢梁与混凝土梁上。
钢架梁组成为3跨27.7米，每跨由1-2片钢梁组成（详见钢梁规格表）。
根据现场实际情况，现考虑采用跨内吊装的方法，吊装顺序为2/H-2/L轴线段由2/1-2-15轴线为一段，2/L-2/P轴线段由2/1-2-15轴线为一段，分段吊装。
二号车间—钢梁重量计算清单（暂按3段拼装考虑）：段号梁规格长度mm 单段重（kg）拼装后重量备注1.3施工目标：1.3.1质量目标：本次安装自检验合格率100%；交付使用一次交验合格率100%。
1.3.2工期目标：钢结构吊装工程计划2022年8月初开始材料进场，8月中旬开始钢结构吊装，预计9月中旬施工完成（具体时间根据现场实际需要调整）。
1.3.3危险源控制目标：高处坠落事故零；物体打击事故零；起重伤害事故零；火灾事故零；触电事故零。
1.3.4环境目标：污水、噪声、粉尘、固体废弃物符合排放标准，达到施工现场“六个百分之百”基本要求，无相关投诉与举报。
1.3.5危险性较大的分部分项工程特点、难点及可预见风险：（1）高处作业人员可能导致高处坠落事故；（2）交叉作业人员可能导致物体打击事故；（3）吊车施工可能导致起重伤害事故；（4）临时用电作业可能导致人员触电事故；（5）现场临电、机械设备、施工机具、材料堆放等未规范管理可能导致火灾事故。
2、施工平面布置二号车间周边已铺设混凝土临时闭合环路，其周边临时道路及搭设位置场地满足材料运输及施工要求。

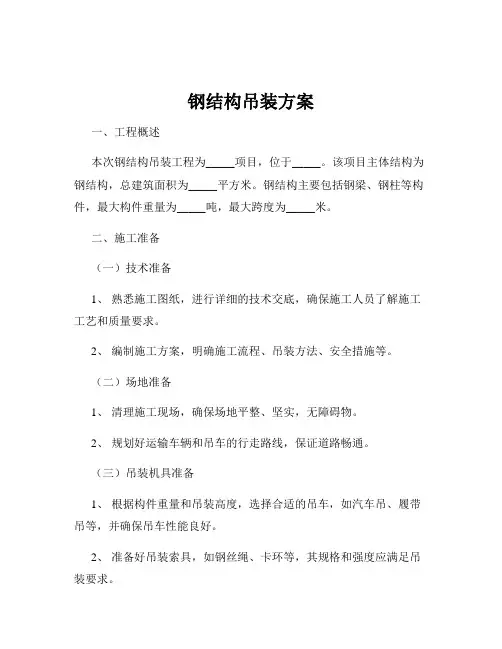

钢结构吊装方案
钢结构吊装方案一、工程概述本次钢结构吊装工程为_____项目，位于_____。
该项目主体结构为钢结构，总建筑面积为_____平方米。
钢结构主要包括钢梁、钢柱等构件，最大构件重量为_____吨，最大跨度为_____米。
二、施工准备（一）技术准备1、熟悉施工图纸，进行详细的技术交底，确保施工人员了解施工工艺和质量要求。
2、编制施工方案，明确施工流程、吊装方法、安全措施等。
（二）场地准备1、清理施工现场，确保场地平整、坚实，无障碍物。
2、规划好运输车辆和吊车的行走路线，保证道路畅通。
（三）吊装机具准备1、根据构件重量和吊装高度，选择合适的吊车，如汽车吊、履带吊等，并确保吊车性能良好。
2、准备好吊装索具，如钢丝绳、卡环等，其规格和强度应满足吊装要求。
（四）构件准备1、对钢结构构件进行检查，确保其尺寸、质量符合设计要求，无变形、损伤等缺陷。
2、按照安装顺序对构件进行编号，便于吊装时识别和安装。
三、吊装工艺流程（一）钢柱的吊装1、首先在柱脚处设置垫板，调整柱底标高。
2、采用两点或多点起吊的方法，将钢柱吊起至安装位置上方。
3、缓慢下落钢柱，通过经纬仪等仪器进行垂直度校正，确保钢柱垂直。
4、拧紧地脚螺栓，完成钢柱的固定。
（二）钢梁的吊装1、在钢梁两端设置吊点，采用两点起吊。
2、将钢梁吊起至安装位置，与钢柱进行连接。
3、安装高强螺栓，进行初拧和终拧，确保连接牢固。
（三）其他构件的吊装按照类似的方法依次进行其他钢结构构件的吊装，如支撑、系杆等。
四、吊装顺序（一）总体原则从一端向另一端逐步推进，先吊装竖向构件（钢柱），再吊装水平构件（钢梁）。
（二）具体顺序1、先吊装第一排钢柱，校正固定后，安装与之相连的钢梁。
2、依次吊装后续排的钢柱和钢梁，形成稳定的框架结构。
3、最后安装屋面支撑、系杆等构件。
五、安全措施（一）人员安全1、所有施工人员必须佩戴安全帽、安全带等个人防护用品。
2、进行高处作业时，必须设置安全网、防护栏杆等防护设施。
钢结构吊装方案(精)
钢结构吊装方案(精)钢结构吊装方案（精）北辰大厦的钢结构工程吊装方案如下：一、编制依据本方案依据相关法规和标准编制。
二、吊装责任组织机构为确保吊装工作的安全和顺利进行，设立吊装责任组织机构。
三、吊装准备1.人员管理控制：对参与吊装的人员实行管理控制，确保其具备相应的资质和技能。
2.劳动力安排：合理安排劳动力，确保吊装工作的顺利进行。
3.主要施工机械准备：准备好所需的主要施工机械，确保吊装工作的安全和高效。
4.吊装计划保障措施：制定吊装计划，确保吊装工作的顺利进行。
5.吊装管理保障措施：对吊装工作进行管理，确保吊装工作的安全和高效。
6.吊装前构件检验：对吊装前的构件进行检验，确保其质量符合要求。
四、钢结构吊装方法1.总体安装程序：按照总体安装程序进行吊装工作。
2.单节柱安装流程：按照单节柱安装流程进行吊装工作。
3.钢柱吊装工艺：按照钢柱吊装工艺进行吊装工作。
4.钢梁吊装工艺：按照钢梁吊装工艺进行吊装工作。
5.钢结构正：按照钢结构正进行吊装工作。
五、高强螺栓安装对高强螺栓进行安装，确保吊装工作的安全和高效。
以上是北辰大厦钢结构工程吊装专题方案。
1.安装前的准备在进行高强螺栓的安装前，需要进行充分的准备工作。
包括对材料的检查、运输和存储等方面的准备工作。
其中，对于高强螺栓的运输和存储，需要注意防潮、防晒、防锈等措施，以保证其质量和使用寿命。
2.高强螺栓施工理论在进行高强螺栓的施工过程中，需要遵循相关的施工理论和规范要求。
包括《高层民用建筑钢结构技术规程》、《建筑工程施工质量验收统一标准》、《钢结构工程施工质量验收规范》、《钢结构高强螺栓连接的设计施工及验收规程》、《测量工程规范》等相关规范和标准。
3.高强螺栓施工工艺在进行高强螺栓的施工过程中，需要遵循相关的工艺要求。
包括对高强螺栓的预装、装配、拧紧等过程的控制和管理。
同时，需要注意施工现场的安全措施，保证施工过程的安全性和有效性。
4.吊装安全措施在进行高强螺栓的吊装过程中，需要注意相关的安全措施。
钢结构吊装方案
钢结构吊装方案一、工程概述本次钢结构吊装工程位于工程地点，总建筑面积为具体面积平方米。
主体结构为钢结构框架，包括钢梁、钢柱等主要构件。
该工程的钢结构部分具有跨度大、高度高、重量重等特点，对吊装施工提出了较高的要求。
二、编制依据1、施工图纸及相关设计文件。
2、《钢结构工程施工质量验收规范》（GB50205-XXXX）。
3、《建筑结构荷载规范》（GB50009-XXXX）。
4、《起重机械安全规程》（GB60671-XXXX）。
三、施工准备（一）技术准备1、熟悉施工图纸，进行详细的技术交底。
2、编制吊装施工方案，并经过审批。
（二）现场准备1、清理施工现场，确保吊装场地平整、坚实，无障碍物。
2、修筑临时道路，满足运输车辆和吊车通行要求。
（三）人员准备1、配备专业的吊装指挥人员、吊车司机、安装工人等。
2、所有人员均需经过培训，持证上岗。
（四）机械设备准备1、根据钢结构的重量、尺寸和安装高度，选择合适的吊车，如吊车型号。
2、对吊车进行全面检查和维护，确保其性能良好。
3、准备好吊装所需的钢丝绳、吊具、卡环等。
（五）材料准备1、对钢结构构件进行检查，确保其质量符合要求。
2、对构件进行编号，以便于吊装时的识别和安装。
四、吊装工艺流程1、吊车就位根据构件的重量和安装位置，选择合适的吊车停放位置，并支好支腿。
2、构件运输将钢结构构件运输至吊装现场，运输过程中要采取有效的防护措施，防止构件变形和损坏。
3、试吊在正式吊装前，先进行试吊。
吊起构件离地面约 200mm 时，停留片刻，检查吊车的稳定性、钢丝绳的受力情况以及构件的平衡状态，确认无误后再进行正式吊装。
4、正式吊装（1）起吊时，要缓慢匀速，避免突然加速或减速。
（2）当构件吊起至安装位置上方时，吊车缓慢旋转，使构件对准安装位置。
（3）安装工人配合吊车，将构件缓慢下落，进行安装就位。
5、校正和固定构件安装就位后，及时进行校正和固定。
校正包括垂直度、水平度等方面的调整，固定采用高强螺栓或焊接等方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
荆州市图书馆钢结构工程安编制单位: 湖北弘毅建设有限公司襄阳分公司编制人：审核人：批准人：编制日期：年月日目录一，工程概况二，安装的总体安排和顺序三，施工设备和劳动力投入四，钢结构安装前的准备工作五，钢结构现场安装六、钢结构吊装受力计算七，质量保证措施八，施工安全保证措施九，钢结构工程冬季施工措施十，钢结构工程雨季施工措施十一，现场文明施工措施一，工程概况项目名称：荆州图书馆新建工程工程地点：荆州市沙北新区承包内容：图书馆钢结构工程结构类型及层数：三至五层钢结构。
制作工期：90 日历天，含加工。
主刚架（梁、柱及）及其连接端板、节点板、加劲板采用Q235B 钢，檩条、拉条、支撑系统及檩托连接板等采用Q235钢，所有圆管均为无缝钢管。
钢结构图深化：本工程局部采用钢桁架及普通框架，结构体系稳固。
本工程涉及构件种类多样，如钢柱混凝土柱、成品H 型钢梁、钢桁架、防护涂料等。
本工程为了便于加工安装的管理。
采用汽车吊为主要起吊设备，因此在构件的制作上充分考虑汽车吊的起重能力，主要采取每层构件逐步安装施工的方式，主体构架完成后对钢柱进行防火涂料的处理。
钢结构的主要组成形式：工程特点：1 本工程平面造型不规则，轴线间夹角多样，测量放线难度较大。
2 质量要求较高，施工形象进度要求严格。
3 材料、机具用量大。
4 劳动力投入大，高峰期各专业作业人员要求多。
5 钢结构涉及配合专业多，工作量较大，合理安排工序穿插和流水施工并搞好各专业之间协调管理非常关键。
6 建筑结构轴线不规则钢结构节点复杂，构件规格尺寸多样，每个构件尺寸都不一样，给详图深化、现场测量、安装都加大了难度二，安装的总体安排和顺序现场施工吊装区域不进行分区。
通过综合考虑和计算，采用一台120T 吊车进行吊装，吊车在施工区域都能吊到所有的构件。
考虑到多层结构的稳定性和操作性问题，安装时要分楼层分单元的安装：分楼层考虑吊装楼层先后顺序（根据该项目条件因素应先内后外、先上后下），避免安装后影响其他楼层吊装作业面施工。
分单元即以相邻两轴为一个单元，当一个单元的钢柱和钢梁全部吊装到位后方可进行下一个单元的安装。
具体的安装顺序如下：1 首先安装14.35m 标高楼层钢结构。
1.1 从G轴开始安装，先吊G轴和C 轴之间预埋钢骨及埋件。
吊装到位后浇筑。
1.2 从G轴向C轴循序推进安装，安装顺序都是先钢主梁，后次梁。
1.3 待一个单元的梁柱都安装完成并且结构稳定后，方才进入下一个单元的安装施工。
安装顺序都一样。
2 其次安装9.85m 标高楼层钢结构。
2.1 从E轴开始安装，先吊E轴和B 轴之间预埋钢骨及埋件。
吊装到位后浇筑。
2.2 从E 轴向B轴循序推进安装，安装顺序都是先钢主梁，后次2.3 待一个单元的梁柱都安装完成并且结构稳定后，方才进入下一个单元的安装施工。
3 第三安装23.45m 标高楼层钢结构。
3.1 从C轴开始安装，先吊C轴和A 轴之间预埋钢骨柱、钢骨及埋件，待钢柱吊装到位后，安装钢柱间的钢框梁，形成稳定结构后浇筑。
3.2 从C轴向A 轴循序推进安装，安装顺序都是先吊装纵向轴桁架，再吊装横向轴桁架，再钢主梁，后次梁。
3.3 待一个单元的梁柱都安装完成并且结构稳定后，方才进入下一个单元的安装施工。
3.4 当主体结构完成后，最后进行楼承板的安装。
4 最后安装18.85m 标高楼层钢结构。
4.1 从C轴开始安装，先吊C轴和A 轴之间预埋钢骨柱、钢骨及埋件，待钢柱吊装到位后，安装钢柱间的钢框梁，形成稳定结构后浇筑。
4.2 从C轴向A 轴循序推进安装，安装顺序都是先吊装纵向轴桁架，再吊装横向轴桁架，再钢主梁，后次梁。
4.3 待一个单元的梁柱都安装完成并且结构稳定后，方才进入下一个单元的安装施工。
4.4 当主体结构完成后，最后进行楼承板的安装。
三，施工设备和人员安排3.2 施工机械计划现场安装主要设备表四，钢结构安装前的准备工作1、钢构件与材料的进场和验收(1) 钢构件使用长车运至现场，现场卸货后，堆放到指定的临时堆场的指定部位。
(2) 钢构件以及材料的运输进场应根据总体施工的进度计划来安排，钢构件及材料进场按计划精确到每件的编号，构件及材料进场要考虑安装现场的堆放限制，尽量协调好安装现场场布工作，保证安装施工按计划进行。
(3) 构件到场后，按随车货运清单核对所到构件的数量及编号是否相符，构件是否配套，如果发现问题，应迅速采取措施，以保证现场施工需用。
(4) 严格按图纸要求和有关规范，对构件的质量进行验收检查，并做好记录。
(5) 对于制作超过规范误差和运输中受到严重损伤的构件，须返回厂内进行返修。
但对于轻微的损伤，也可以在现场进行修整。
(6) 构件进场应堆放整齐，防止变形和损坏，堆放时应放在稳定的枕木上，并根据构件的编号和安装顺序来分类。
(7) 构件的标记应外露以便于识别和检查。
(8) 装货和卸货时应注意安全，防止发生伤害事故。
(9) 堆放应有通畅的排水措施。
(10) 螺栓采用防水包装，并将其放在托板上以便运输。
存放时根据其尺寸和高度分组存放。
只有在使用时才打开包装。
(11) 焊接材料焊条和焊丝在使用前存放在容器内，并存放在隔离地面的托板上，顶上盖帆布；氧气瓶与乙炔瓶分开放在工具房内，工作时间之外上锁。
2、其它工作(1) 对本工程图纸进行仔细阅读，熟悉工程及设计要求。
(2) 复验安装定位所用的轴线控制点和测量标高使用的水准点。
(3) 放出标高控制点和吊装辅助轴线。
(4) 复验砼基础预埋件其轴线、标高、水平线、水平度、预埋螺栓位置及露出长度等，超出允许偏差时，做好技术处理。
(5) 钢尺应与钢结构制造用的钢尺校对，并经过计量标定。
(6) 钢结构吊装施工场地应平整，并夯实。
运输车辆、汽车吊出入应安全可靠。
(7) 吊装使用的吊车，进行全面的检查和调整，达到使用性能要求，重点检查吊机的的提升、变幅、旋转及行走系统的电控和机械传动运行、制动系统。
五钢结构现场安装1 测量方案1.1 工程测量的内容现场工程测量包括两部分：土建工序交接的基础点的复测（包括应对建筑的定位轴线、平面封闭角、底层柱的位置线、混凝土基础标高、地脚螺栓位置等进行复验）和钢柱安装后的垂直度控制。
1.2 基础复测根据工程指定的基准点，检查土建单位提交给的基础测量资料，柱网矩形的精确度即柱基中心的行列距和基础标高，并依距标高点对柱底垫板进行找平。
1.3 柱子垂直控制测量柱子垂直度是保证上部钢结构符合设计要求的重要参数，因此控制柱子的垂直度便显得尤为重要。
在楼层主次梁施工前，应按下列方法对H 型钢柱及十字柱进行测量复核、控制。
（1）在两条互相垂直的轴线上（或两条互相垂直的方向上）分别安置经纬仪，仪器与柱子的距离不小于柱高的1.5 倍。
（2）先瞄准柱子下部已标注的中线标志，再扬起望远镜进行观测，如经纬仪的竖丝始终与柱子中心线重合，则说明柱子是垂直的，否则将进行重新定位。
（3）实测柱顶的垂直度偏差，首先仰视柱子顶端的中心点，然后在俯视柱子底部中心点，若不重合，则投设出一点，量取该点至柱底中心标志的距离，即是柱子的垂直偏差值。
（4）柱身垂直允许偏差：根据规范规定，为柱高的l/1000 ，但不大于10mm。
（5）在对柱子复测结束后，需在柱顶上进行中心定位，作好十字线, 标记鲜明，以便于屋面梁落位时对位。
（6）柱子垂直复测的注意事项：用做柱子垂直校正的经纬仪，必须经过严格的检验和校正。
因为在垂直控制时，往往只用盘左或盘右，故仪器误差对测量结果影响较大。
柱子垂直校正时，注意检查是否柱子产生水平位移。
1.4 楼面梁及屋面梁垂直度测量控制水平尺楼面钢梁楼面梁找正1.5 测量精度主要保证措施（1）仪器定期进行检验校正，确保仪器在有效期内使用，在施工中所使用的仪器必须保证精度的要求。
（2）保证人员持证上岗。
（3）各控制点应分布均匀，并定期进行复测，确保控制点的精度。
（4）施工中放样应有必要的检核，保证其准确性。
（5）根据施工区的地质情况、通视情况对测量方法进行优化，并尽量在外界条件较好的情况下进行测量。
（6）工程测量所需质量记录测量控制点成果表水平角观测记录手簿水准测量观测手簿工程测量定位记录中线测设成果定位、中线测设检查成果表定位、中线测设检查成果表2 钢结构的吊装2.1 钢结构吊装准备：吊装前须进行基础准备和钢构件检验。
基础准备包括轴线误差测量、基础支撑面的准备、支撑面（埋件表面）标高与水平度检验、埋件位置检验。
柱基础轴线和标高是否正确是保证钢结构安装质量的基础。
应根据基础验收资料复核各项数据，并标注在埋件上。
钢构件外形和几何尺寸正确，可以保证结构安装顺利进行。
为此，在吊装之前应根据《钢结构工程施工及验收规范》 ( GB50205-2001) 中有关规定，仔细检查钢构件的外形和几何尺寸，如有超出规定的偏差，在吊装前应设法消除，此外，为了便于校正钢柱平面位置和垂直度、需在钢柱底部、上部标出两个方向轴线，在钢柱底部适当高度处标出标高准线。
2.1 钢结构吊装流程图3 钢柱的安装方案3.1 钢柱安装顺序：先内柱的安装，后外柱的安装，先下后上的安装顺序进行安装。
3.2 复测土建提供的基准控制点，并以此为依据，做出钢结构安装的控制点，并根据控制点进行所有轴线的放线和测量。
3.3 根据钢柱的重量及吊点情况，准备足够的不同长度、不同规格的钢丝绳以及卡环。
准备好爬梯、缆风绳、工具包以及扳手等小型工具。
3.4 吊点设置：钢柱吊点设置在钢柱的顶部，直接用临时连接板（连接板至少4 块）。
3.5 根据钢柱的底标高调整好螺杆上的螺帽。
然后钢柱直接安装就位，如图所示。
当由于螺杆长度影响，螺帽无法调整时，可以在基础上设置垫板进行垫平，就是在钢柱四角设置垫板，并由测量人员跟踪抄平，使钢柱直接安装就位即可。
每组垫板宜不多于4 块。
垫板与基础面和柱底面的接触应平整、紧密。
此方法适用于混凝土标高大于设计标高的部分。
钢柱安装就位示3.6 钢柱用吊车就位后，首先将钢柱底板穿入地脚螺栓，放置在调节好的螺帽上，并将柱的四面中心线与基础放线中心线对齐吻合，四面兼顾，中心线对准或已使偏差控制在规范许可的范围以内时，穿上压板将螺栓拧紧。
即为完成钢柱的就位工作。
3.7 当钢柱与相应的钢梁吊装完成后并校正完毕后，及时通知土建单位对地脚进行二次灌浆，对钢柱进一步稳固。
3.8 钢柱安装注意事项(1) 钢柱吊装应按照各楼层的安装顺序进行，并及时形成稳定的框架体系。
(2) 每根钢柱安装后应及时进行初步校正，以利于钢梁安装和后续校正。
(3) 校正时应对轴线、垂直度、标高、焊缝间隙等因素进行综合考虑，全面兼顾，每个分项的偏差值都要达到设计及规范要求。
(4) 钢柱安装前必须焊好安全环及绑牢爬梯并清理污物。
(5) 利用钢柱的临时连接耳板作为吊点，吊点必须对称，确保钢柱吊装时为垂直状。
