焊工识图基础知识
合集下载
焊工看图知识点总结

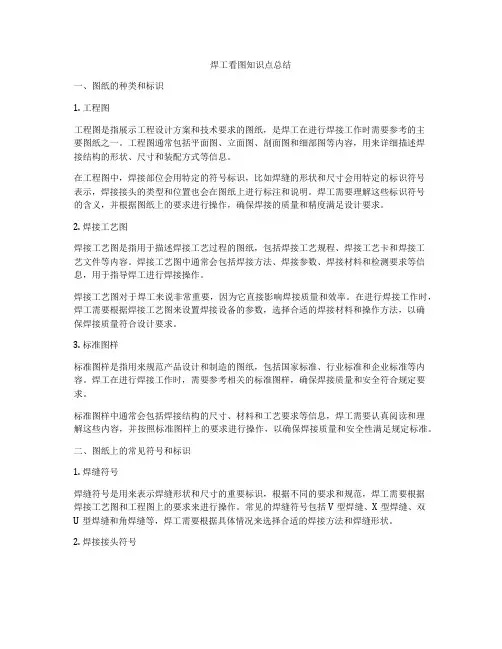

焊工看图知识点总结一、图纸的种类和标识1. 工程图工程图是指展示工程设计方案和技术要求的图纸，是焊工在进行焊接工作时需要参考的主要图纸之一。
工程图通常包括平面图、立面图、剖面图和细部图等内容，用来详细描述焊接结构的形状、尺寸和装配方式等信息。
在工程图中，焊接部位会用特定的符号标识，比如焊缝的形状和尺寸会用特定的标识符号表示，焊接接头的类型和位置也会在图纸上进行标注和说明。
焊工需要理解这些标识符号的含义，并根据图纸上的要求进行操作，确保焊接的质量和精度满足设计要求。
2. 焊接工艺图焊接工艺图是指用于描述焊接工艺过程的图纸，包括焊接工艺规程、焊接工艺卡和焊接工艺文件等内容。
焊接工艺图中通常会包括焊接方法、焊接参数、焊接材料和检测要求等信息，用于指导焊工进行焊接操作。
焊接工艺图对于焊工来说非常重要，因为它直接影响焊接质量和效率。
在进行焊接工作时，焊工需要根据焊接工艺图来设置焊接设备的参数，选择合适的焊接材料和操作方法，以确保焊接质量符合设计要求。
3. 标准图样标准图样是指用来规范产品设计和制造的图纸，包括国家标准、行业标准和企业标准等内容。
焊工在进行焊接工作时，需要参考相关的标准图样，确保焊接质量和安全符合规定要求。
标准图样中通常会包括焊接结构的尺寸、材料和工艺要求等信息，焊工需要认真阅读和理解这些内容，并按照标准图样上的要求进行操作，以确保焊接质量和安全性满足规定标准。
二、图纸上的常见符号和标识1. 焊缝符号焊缝符号是用来表示焊缝形状和尺寸的重要标识，根据不同的要求和规范，焊工需要根据焊接工艺图和工程图上的要求来进行操作。
常见的焊缝符号包括V型焊缝、X型焊缝、双U型焊缝和角焊缝等，焊工需要根据具体情况来选择合适的焊接方法和焊缝形状。
2. 焊接接头符号焊接接头符号用来表示焊接接头的类型和位置，常见的符号包括对接接头、角接头、T型接头和角接头等。
焊工需要根据工程图上的接头符号来进行操作，并选择合适的焊接方法和接头形式，以确保焊接质量和连接强度满足设计要求。
焊工焊接识图
2-1-13
3、型钢的画法
型钢（角钢、 工字钢和槽钢） 的画法如图2-114所示
2-1-14
4、轴的画法
直径为Φ、长为 L的轴的画法如 图2-1-15所示
2-1-15
5、螺纹的画法 （1）外螺纹的规定画法如图2-1-16所示
2-1-16
（2）内螺纹的规定画法如图2-1-17所示 2-1-17
2-1-11d
方法：讲授法 重点与难点：三视图
三视图
国家标准《技术制 图 通用术语》（GB/T 13361—2012）中规定 ，用于投影法所绘制出 物体的图形成为视图。 物体分别在正投影面、 水平投影面和侧投影面 的投影称为物体的三面 投影，如图2-1-9a所示。
2-1-9a
Байду номын сангаас
在三面投影体系中的正面 投影，即由前向后投影所 得的图形称为主观视图； 水平投影，即由上向下投 影所得的图形成为俯视图 ；侧面投影，即由左向右 投影所得的图形成为左视 图，它们统称为机件的三 视图，如图2-1-9b所示。
(2)图框格式 尺寸规格（见表2-1-1）必须按规定选区
幅面代号
B×L
A0
841×1189
A1
594×841
e
20
c
10
a
A2
420×594
25
A3
297×420
A4
210×297
10
5
2.比例[《技术制图 比例》]
（GB/T 14690-1993） 图中图形与其实物相应要素的线性尺寸之比称为 比例。需要按比例绘制图样时，可按照比例系列 的规定选区适当比例。
平行投影法的特点： 1.物体沿投影方向移动时，投影的大小与物体到 投影面的远近无关。 2.与投影面平行的平面，在该投影面上的投影反 映实形。 3.与投影面平行的线段，在该投影面上的投影反 映实长。 4.两平行线段，其投影仍相互平行。 5.位于同一直线上的两相等线段，其投影仍相等。
焊工培训-(识图基础知识、焊接符号)
~
牙型
右旋螺纹 （顺时针旋入）
左旋螺纹 （逆时针旋入）
大经、小经 螺距 线数
标旋向准螺纹
64
2. 螺纹的种类
连接螺纹
起连接作用的螺纹称连接螺纹
普通螺纹
（牙型角为60º）
粗牙螺纹 细牙螺纹
管螺纹
（牙型角为55º）
65
传动螺纹
传递动力或运动的螺纹称传动螺纹
梯形螺纹 锯齿形螺纹
66
3. 螺纹的规定画法 比例画法
画出剖面符号（45°斜线）
47
d
标注
剖视图名称
A—A
箭头 A 剖切线
箭头画法
A
字母
4d
剖视图名称
“X－X” (拉丁字母或阿拉 伯数字)
剖切符号
•剖切线 表示剖切位置
粗实线, 线宽1~1.5d, 线长 6 ~ 7 mm, 尽量不与图形 轮廓线相交
•投射方向
箭头或粗短画 画在剖切线外端
剖切面名称
字母“X”4注8 在剖切符号外侧
A
A--A
120º
A
L (旋合长度)
盲孔
大经、小经分别对齐
旋合部分按外螺纹画（实心杆件按不剖画） 69
4. 螺纹（标准）的标注方法
普通螺纹 代号：M
M 10 1 -- 5g6g
代号 大经 螺距
公差带代号
（表示制造精度）
☆粗牙螺纹不标注螺距； ☆单线螺纹不标注导程与线数；
☆右旋螺纹省略“右”字，左旋时则标注LH; ☆旋合长度
A
1/2视图1/2全剖视对称线 = 半剖视
52
局部剖视
注意波浪线画法
不应与任何图线重合
不得超出轮廓线
高级焊工培训课件-(焊工识图基础知识、焊接符号)
认识不同焊接材料的符号， 如钢芯焊丝、铝焊条、药芯 焊剂等。
材料的重要性
探讨选择合适的焊接材料对 焊接质量和强度的影响，以 及介绍选择合适焊接材料的考 虑因素，如材料性能、焊接 环境和预算限制。
焊接符号
焊接符号的种类
学习不同类型的焊接符号，如焊接缝符号、焊 接样本符号和焊接标记符号。
焊接样本符号的分类
了解焊接样本符号的分类，如焊接气孔测试、 焊缝水平弯曲测试和焊接拉伸测试等。
焊接缝符号的标示方法
解释表示焊接缝方向、法线和形式的标示方法。
焊接标记符号的含义
介绍焊接标记符号的含义和用途，如表示焊接 材料、规范要求和检验结果。
焊接工艺符号
焊接缝的形状和尺寸
学习用于表示焊接缝形状和 尺寸的符号，如直线缝、弯 曲缝、V形缝等。
焊接方式和方法
了解用于表示焊接方式和方 法的符号，如氩弧焊、电阻 焊、钎焊等。
焊接电流、电压和速度 等焊接参数
熟悉表示焊接电流、电压和 速度等参数的符号，确保正 确设置焊接参数。
焊接材料符号
焊丝、焊条和焊剂的符 号
高级焊工培训课件-(焊工 识图基础知识、焊接符号)
这份高级焊工培训课件将教授焊工识图基础知识和焊接符号等重要内容。包 括焊接图标准、焊接工艺符号、焊接材料符号以及焊接符号的种类、标示方 法、分类和含义。
焊接图标准
焊接图的种类
了解各种焊接图类型，如平面图、立体图、复合图等。
焊接图的制图标准
掌握制图所需的ISO和AS标准，并了解不同行业使用的标准差异。
材料的重要性
探讨选择合适的焊接材料对 焊接质量和强度的影响，以 及介绍选择合适焊接材料的考 虑因素，如材料性能、焊接 环境和预算限制。
焊接符号
焊接符号的种类
学习不同类型的焊接符号，如焊接缝符号、焊 接样本符号和焊接标记符号。
焊接样本符号的分类
了解焊接样本符号的分类，如焊接气孔测试、 焊缝水平弯曲测试和焊接拉伸测试等。
焊接缝符号的标示方法
解释表示焊接缝方向、法线和形式的标示方法。
焊接标记符号的含义
介绍焊接标记符号的含义和用途，如表示焊接 材料、规范要求和检验结果。
焊接工艺符号
焊接缝的形状和尺寸
学习用于表示焊接缝形状和 尺寸的符号，如直线缝、弯 曲缝、V形缝等。
焊接方式和方法
了解用于表示焊接方式和方 法的符号，如氩弧焊、电阻 焊、钎焊等。
焊接电流、电压和速度 等焊接参数
熟悉表示焊接电流、电压和 速度等参数的符号，确保正 确设置焊接参数。
焊接材料符号
焊丝、焊条和焊剂的符 号
高级焊工培训课件-(焊工 识图基础知识、焊接符号)
这份高级焊工培训课件将教授焊工识图基础知识和焊接符号等重要内容。包 括焊接图标准、焊接工艺符号、焊接材料符号以及焊接符号的种类、标示方 法、分类和含义。
焊接图标准
焊接图的种类
了解各种焊接图类型，如平面图、立体图、复合图等。
焊接图的制图标准
掌握制图所需的ISO和AS标准，并了解不同行业使用的标准差异。
焊工识图基础知识共55页文档
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。—
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
焊工识图培训资料(ppt28张)
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
2、局部视图：将机件的某一部分向基本投影面 投射所得到的视图称为局部视图。当采用 一定数量的基本视图后，该机件仍有部分结 构形状未表达清楚，且又没有必要再画出其 他完整的基本视图时，可单独将这一部分的
结构形状向基本投影面投射。
图a所示机件，在画出主、俯 两个基本视图后，仍有两侧 的凸台形状和左下侧的肋板 厚度没有表达清楚，因此需 要画出表达该部分的局部视 图A和局部视图B，如图b。 图中“局部视图A”用波浪线 表 示机件投射部分和非投射部 分的分界线（该分界线也可 用双折线或双点画线表示） 。“局部视图B”由于投射部 分 的结构形状完整，且外轮廓 线成封闭，因此波浪线省略
—基准线的位置；
—基本符号的位置。3.2. 指引线指引线由箭头线和基准线（实线和虚线）组 成。见下图：
3.2.3箭头线
箭头直线指向的接头侧为“接头的箭头 侧”，与之相对的则为“接头的费箭头侧”
3.3基本符号与基准线的相对位置
—基本符号在实线侧 时， 表示焊缝在箭头侧 —基本符号在虚线侧时， 表示焊缝在非箭头侧 —对称焊缝允许省略虚 线 —在在明确焊缝分布位 置的情况下，有些双 面焊缝也可省略虚线
二、视图
1、基本视图：是通过不同的投影方向形成 的多面正投影视图，常用的有以下几个视图： 主视图（Front）：从物体的正面观看，所得 到的正视图。 俯视图（Top）：从物体的上面观看，所得到 的正视图，并放在主视图的下面。 左视图（left-side）：从物体的左边观看， 所得到的正视图，并放在主视图的右边。
焊工识图
一般位置平面 投影面垂直面 铅垂面：H面 正垂面：V面 侧垂面：W面 投影面平行面 水平面：∥H面 正平面：∥V面 侧平面：∥W面
特殊位置平面
14
3.视图
工程上称表达形体的正投影图为视图
再增加三个 投影面构成 正六面体
物体分别向六个基本投影面投射
15
基本视图
仰视图 左视图
主视图
后视图
基本投影面 展开方式
不得超出轮廓线
用剖切面局部地剖开物体所得的剖视图
局部剖视图用波浪线分界
43
几个平行的剖切平面
A A—A
不应与图样上 轮廓线重合
A
A
标注相 同字母
A
在剖视图 上无线
注意剖切面转折处画法及标注
44
几个相交的剖切面
（交线垂直于某一投影面）
A A--A
A
先假想按剖切位 置剖开物体 再将被剖切面剖 开的结构及其有 关部分旋转到与 选定的投影面平 行再进行投影
2 L 3~5
注意 有线！
1 (螺栓,螺母,垫圈等均按未剖绘制)
1.1d
L=1+2+0.15d+0.8d+(3~5)
67
0.5d 0.25d
0.3d 1.1d
0.1d
螺钉连接
90º
取决于被旋入 零件的材料
L
b=2d
bm 45º 0.5d
1
有效长度 L=bm+1
钢: bm=d 铸铁:bm=1.25d 铝: bm=2d
第一章 识图知识
烟台机电工业学校 机电科
1
内
1.1 1.2 1.3 1.4 1.5
容
正投影的基本原理 简单零件剖视图的表示方法
特殊位置平面
14
3.视图
工程上称表达形体的正投影图为视图
再增加三个 投影面构成 正六面体
物体分别向六个基本投影面投射
15
基本视图
仰视图 左视图
主视图
后视图
基本投影面 展开方式
不得超出轮廓线
用剖切面局部地剖开物体所得的剖视图
局部剖视图用波浪线分界
43
几个平行的剖切平面
A A—A
不应与图样上 轮廓线重合
A
A
标注相 同字母
A
在剖视图 上无线
注意剖切面转折处画法及标注
44
几个相交的剖切面
（交线垂直于某一投影面）
A A--A
A
先假想按剖切位 置剖开物体 再将被剖切面剖 开的结构及其有 关部分旋转到与 选定的投影面平 行再进行投影
2 L 3~5
注意 有线！
1 (螺栓,螺母,垫圈等均按未剖绘制)
1.1d
L=1+2+0.15d+0.8d+(3~5)
67
0.5d 0.25d
0.3d 1.1d
0.1d
螺钉连接
90º
取决于被旋入 零件的材料
L
b=2d
bm 45º 0.5d
1
有效长度 L=bm+1
钢: bm=d 铸铁:bm=1.25d 铝: bm=2d
第一章 识图知识
烟台机电工业学校 机电科
1
内
1.1 1.2 1.3 1.4 1.5
容
正投影的基本原理 简单零件剖视图的表示方法
焊接结构图的识读
焊接符号的意义
不同的焊接符号代表不同的焊接工艺和要，如角焊、对接 焊、搭接焊等。了解和掌握焊接符号的意义是正确识读焊接 结构图的基础。
焊接符号的标注原则与方法
标注原则
焊接符号的标注应遵循简明扼要、清晰易懂的原则，方便施工人员进行理解和 操作。
标注方法
标注方法包括基本标注和补充标注两种。基本标注用于表示焊接工艺和形式， 补充标注用于表示质量要求和其他特殊要求。
特点
具有直观性、详细性和规范性， 能够清晰地表达焊接结构的形状 、尺寸和焊接工艺要求。
焊接结构图的种类与用途
种类
包括全焊接结构图、部分焊接结构图 、简略焊接结构图等。
用途
主要用于指导焊接施工、检验和验收 ，同时也是焊接工艺评定和焊接质量 管理的依据。
焊接结构图的基本要素
焊接接头
包括对接、角接、搭接、T形连 接等，表示不同焊接接头的方 式和特点。
焊接结构图的绘制流程与规范
分析图纸
建立模型
首先需要对图纸进行分析，了解焊接结构 的形状、尺寸、材料等信息，为后续的绘 制工作做好准备。
根据分析结果，使用CAD软件建立焊接结 构的三维模型，并确保模型的准确性。
标注尺寸
检查与修改
在模型建立完成后，需要对各个部件的尺 寸进行标注，以便后续的加工和装配。
04 焊接结构图的应用与实例 分析
焊接结构图在工程设计中的应用
1
焊接结构图是工程设计中常用的图纸之一，用于 表示焊接结构的形状、尺寸、焊接方法、焊接材 料等信息。
2
在工程设计中，焊接结构图主要用于设计钢结构、 压力容器、管道等结构，是施工前进行详细规划 和设计的重要依据。
3
焊接结构图在设计过程中需要考虑结构的稳定性、 强度、刚度等因素，以确保结构的可靠性和安全 性。
不同的焊接符号代表不同的焊接工艺和要，如角焊、对接 焊、搭接焊等。了解和掌握焊接符号的意义是正确识读焊接 结构图的基础。
焊接符号的标注原则与方法
标注原则
焊接符号的标注应遵循简明扼要、清晰易懂的原则，方便施工人员进行理解和 操作。
标注方法
标注方法包括基本标注和补充标注两种。基本标注用于表示焊接工艺和形式， 补充标注用于表示质量要求和其他特殊要求。
特点
具有直观性、详细性和规范性， 能够清晰地表达焊接结构的形状 、尺寸和焊接工艺要求。
焊接结构图的种类与用途
种类
包括全焊接结构图、部分焊接结构图 、简略焊接结构图等。
用途
主要用于指导焊接施工、检验和验收 ，同时也是焊接工艺评定和焊接质量 管理的依据。
焊接结构图的基本要素
焊接接头
包括对接、角接、搭接、T形连 接等，表示不同焊接接头的方 式和特点。
焊接结构图的绘制流程与规范
分析图纸
建立模型
首先需要对图纸进行分析，了解焊接结构 的形状、尺寸、材料等信息，为后续的绘 制工作做好准备。
根据分析结果，使用CAD软件建立焊接结 构的三维模型，并确保模型的准确性。
标注尺寸
检查与修改
在模型建立完成后，需要对各个部件的尺 寸进行标注，以便后续的加工和装配。
04 焊接结构图的应用与实例 分析
焊接结构图在工程设计中的应用
1
焊接结构图是工程设计中常用的图纸之一，用于 表示焊接结构的形状、尺寸、焊接方法、焊接材 料等信息。
2
在工程设计中，焊接结构图主要用于设计钢结构、 压力容器、管道等结构，是施工前进行详细规划 和设计的重要依据。
3
焊接结构图在设计过程中需要考虑结构的稳定性、 强度、刚度等因素，以确保结构的可靠性和安全 性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
例：M24---表示公称直径为24mm的粗牙普通螺纹
M24 ×1.5---表示公称直径为24mm，螺距为 1.5mm的细牙普通螺纹 M24 ×1.5LH---表示公称直径为24mm，螺距为 1.5mm的左旋细牙普通螺纹
M10 —5g 6g
顶径公差带代号为6g
M20 ×2LH—6H/5g 6g-L
旋合长度 外螺纹顶径公差带代号为6g 外螺纹中径公差带代号为5g 内螺纹中径和顶径公差带代号为 6H（相同） 公称直径为20mm，螺距为2mm的左旋细牙普通螺纹
基本符号相对基准线的位置（双角焊缝）
6. 标注对称焊缝和双面焊缝时，基准线中的虚线 可省略。
双面焊缝（单边V形焊缝）
对称焊缝（角焊缝）标注
7. 在不致引起误解的情况下，当箭头线指向焊缝， 而另一侧又无焊缝要求时，允许省略基准线的虚线。 8. 焊缝的尺寸符号为：
高度方向
长度方向
焊接尺寸符号及意义
在焊缝基本符号的左侧标注焊缝横截面上的尺 寸，如钝边高度P、坡口深度H，焊角高度K等。如 果焊缝的左侧没有任何标注又无其它说明时，说明 对接焊缝要完全焊透。
一、焊接件及其表达 焊接图样是焊接加工时要求的一种 图样。焊接图应将焊接件的结构和焊接 有关的技术参数表示清楚。国家标准中 规定了焊缝的种类、画法、符号、尺寸 标注方法以及焊缝标注方法。
（a）对接接头、焊缝
（b）搭接接头、点焊缝
（c）T形接头、角焊缝
图7- 30 常见的焊缝接头和焊缝形式
二、焊缝的表示方法
在焊缝基本符号的右侧，标注焊缝长度方向的尺 寸，如焊缝段数n、焊缝长度l、焊缝间隙e。如果基 本符号右侧无任何标注又无其它说明时，表明焊缝在 整个工件长度方向上是连续的。 在焊缝基本符号的上侧或下侧，标注坡口角度α； 坡口面角度β和根部间隙b。 在指引线的尾部表注相同焊缝的数量N和焊接方 法。 焊缝标注与说明见表7-4。
3. 当箭头线直接指向焊缝时，可以指向 焊缝的正面或反面。但当标注单边V形焊缝、带 钝边的单边V形焊缝、带钝边的单边J形焊缝时， 箭头线应当指向有坡口一侧的工件。
(a)
(b)
(c)
基本符号相对基准线的位置(U、V形组合焊缝)
4. 基准线的虚线也可以画在基准线实线的上方
5. 当箭头线直接指向焊缝时，基本符号应标注 在实线侧，当箭头线指向焊缝的另一侧时，基本符号 应标注在基准线的虚线侧。
S
B E
D
若将投射中心“S” • 空间AB∥DE,投影ab∥de 向左移至无穷远处 • AD/DC = ad/dc
C
优点：具有平行性、等比性、实形性 （当空间的面、线与投影面平行时）。
P
三视图 形成
二、 三 视 图
主视 图 左视 图
俯视图
三视图的投影关系
主俯视图长对正；
主左视图高平齐； 俯左视图宽相等。

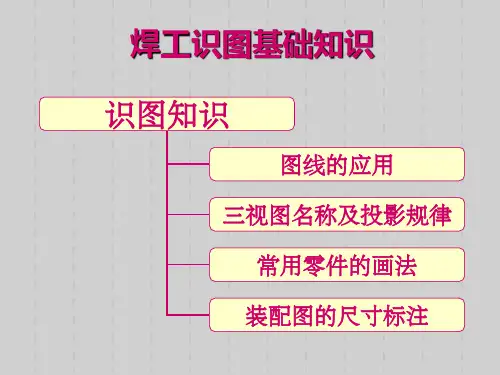

识图知识
图线的应用
三视图名称及投影规律 常用零件的画法
装配图的尺寸标注
一、 图纸幅面和格式 （GB/T146
1所规定的基本幅面。必要时，也允许 选用国家标准中所规定的加长幅面。
1.图纸幅面规格
2.图纸边框格式
装订格式： 装订边尺寸 一律为25
梯形螺纹标记
单线螺纹 多线螺纹 Tr公称直径×螺距 Tr公称直径×导程（P螺距）
左旋螺纹在尺寸规格后加LH
左旋螺纹 螺距为7mm 导程为14mm
公称直径为40mm的梯形螺纹
梯形螺纹标记
长旋合长度 外螺纹中径公差带 代号为8e 内螺纹中径公差带 代号为7H 左旋螺纹 螺距为7mm 导程为14mm 公称直径为40mm 的梯形螺纹
投影面
P
1. 中心投影 投射线交于一点的投 影方法，称做中心投影法。
s
a d b
A S B E C
D
优点—实体感强、逼真；
e c
缺点—一般情况下，投影不反映物体的真 实大小，度量性不好，无等比性，无平行性。
P
2.平行投影法 投射线相互平行 的投影方法称做平行投影 法。 s
A
s
a a d b e b c c e
三、剖视图
全剖视图； 半剖视图； 局部剖视图。
剖视图上通常没有虚线
全 剖 视
一、轴
标注直径尺寸时，数字前面应加 直径符号φ。
2．螺纹 外螺纹的画法
2．螺纹 内螺纹的画法
剖开画法
不剖画法
３．螺纹代号与标记
普通螺纹
粗牙普通螺纹 细牙普通螺纹
M公称直径
M公称直径×螺距
左旋螺纹在代号后加 LH,右旋不特别说明
比例的意义
三、图线（GB/T17450-1998） 图线分粗、细两种。 在同一图样中同类图线的宽度应基本 一致，虚线、细点划线及双点划线的线 段长度和间隔应各自大致相等。
一、 投影法
投射线 s
投射中心 S a 投影
A B
b
C
c
• 投射线（s） • 投影面（大写 P、V、H、W…） • 投影（小写a、b 、c …）
1. 焊缝代号组成 基本符号---说明焊缝横截面的形状 辅助符号---表示焊缝表面形状 补充符号---表示焊缝的范围等特征 指引线和焊缝尺寸等组成
常用焊缝基本符号
焊缝的辅助符号
焊缝补充符号
2. 指引线采用细实线绘制，一般由带 箭头的指引线（称为箭头线）和两条基准 线（其中一条为实线，另一条为虚线，基 准线一般与图纸标题栏的长边平行）必要 时可以加上尾部（90°夹角的两条细实 线）。
不装订格式： 边框与图框线间距 随图纸幅面变化。 具体值查阅国标
标题栏 每张图纸上都必须画出标题栏；外 框为粗实线，内格为细实线。标题栏的 位置应位于图纸的右下角。尺寸不随图 纸大小、格式变化。
国标格式
制图作业中推荐使用的标题栏格式
二、比例（GB/T14690-1993）
图中图形与其实物相应要素的 线性尺寸之比称为比例。
常见焊缝标注及说明
焊接装配图实例（支架）
