高压细水雾与自动喷水灭火系统的区别
高压细水雾灭火系统与自动喷水灭火系统的区别讲解人:朱磊时间:二00八年十二月二十七日
一、灭火应用范围的区别高压细水雾可扑救下列火灾 A类火灾；如：图书馆、档案馆、博物馆、文物馆和古建筑等固体危险场所。
B类火灾如：液压站、
润滑油库、透平油库、白酒和酒精等可燃液体火灾危险场所。
带电设备火灾；如：油浸电力变压器、配电室、油开关柜室、柴油发电机房、计算机房、通讯机房、中央控制室、大型电缆室、电缆隧(廊)道、变配电室等电气设备火灾危险场所。
自动喷水灭火系统可以扑灭下列火灾 A类火灾一般办公场所、仓库等，但不适合灭档案馆、博物馆等比较贵重的场所。
二、系统组成区别高压细水雾系统：由水源、供水管网、补水泵、高压细水雾泵组、溢流阀、高压细水雾电磁阀（控水阀）、过滤器、高压单向阀、细水雾喷头、压力传感器、高压水分配器、泵控制柜、火灾探测报警和控制系统等零部件组成。
自动喷水灭火系统：由水源、供水管网、消防离心水泵、湿式(干式或预作用)报警阀组、喷头、泵控制柜、火灾探测报警和控制系统等零部件组成。
高压细水雾灭火系统高压细水雾灭火系统泵房七孔高压细水雾喷头喷雾实况喷雾
期间对人体无害
2.1泵组对比高压细水雾灭火系统自动喷水灭火系统流量：小流量、定量泵
压力：高压力，由外负载决定流量：大流量、变量泵压力：扬程低、与外负载无关
2.2过滤器对比高压细水雾灭火系统自动喷水灭火系统型式：双层蓝式过滤器过滤精度：高型式：Y型过滤器过滤精度：低
2.3控水阀对比高压细水雾灭火系统自动喷水灭火系统耐压：15MPa 阀体：
不锈钢耐压：2MPa 阀体：铸钢
2.4压力反馈对比高压细水雾灭火系统自动喷水灭火系统工作压力：15PMa 材质：不锈钢工作压力：1.2PMa 材质：铸铜
2. 5喷头对比高压细水雾灭火系统自喷灭火系统工作压力：6～15MPa 材质：铜或不锈钢流量系数：K=0.75~1.55 工作压力：1.21MPa 流量系数：K=80~120
2. 6喷雾(水)状态对比高压细水雾灭火系统自动喷水灭火系统 ?雾滴小，雾速度大 ?灭火和控火 ?用水量小，仅为1%~5% ?水滴大 ?控火 ?用水量大
2.7粒径大小对比图粒径大小对比图
2.8管径对比高压细水雾灭火系统最小管径：DN10 最大管径：DN40 材质不锈钢耐压：15PMa 材质：不锈钢自动喷水灭火系统最小管径：DN20 最大管径：DN600 材质不锈钢耐压：3PMa 材质：不锈钢三、水力计算方法区别高压细水雾灭火系统沿程损失计算公式为：Darcy-Weisbach 计算公式
3.1压力损失计算方法不同压力损失计算方法不同自动喷水灭火系统自动
喷水灭灭火系统沿程计算公式采用舍维列夫公式?p m = 2.252 k fL ρQ 2 di 5 V2 i = 0.0000107 1.3 dj i ---每米管道的水头损失（MPa/m）； V---管道内水的平均流速（m/s）； dj---管道的计算内径（m），取值应按管道内径减1mm确定式中△Pm---管道的沿程压力损失（bar）； f---摩阻系数；（bar/m）；ρ---水的密度（kg/m3）； Q---流量 (L/min)； di---管道的内径（mm）； L---管道的长度（m）； ni---管道相对粗糙度；ε---管壁绝对粗糙度（mm）。
3.2压力损失取值范围不同高压细水雾灭火系统一般高压细水雾系统泵组
最高压力可达 12~15MPa，细水雾喷头最小压力一般为 7.5MPa，可余
4.5~7.5MPa的压力范围，以满足管线长、楼层高的压力需求。
自动喷水灭火系统一般自动喷水系统泵组最高压力可达1.5MPa，最不利点喷头最小压力一般不低于0.05MPa，可余 1.45MPa的压力范围。
结论与自动喷水灭火系统相比高压细水雾有以下优点：灭火效率高——一是其表面积比直流水增大了百倍。
1kg瓶装水的表面积不大于0.06m2,但是将其分割为粒度为1mm的小水滴时，其表面积之和增大到6m2,这使它在火焰中的吸热能力提高了百倍。
在火焰中汽化的细水雾发挥了其蒸发潜热高的优势，吸收了大量的热能，1L水在火焰中汽化时可吸收2253kJ的热量，使火焰迅速降温。
二是细水雾在汽化时生成1700倍体积的水蒸气，稀释了火焰周围空气中的氧含量，窒息了燃烧反应。
用水量大大降低——通常而言常规水喷雾用水量是水喷淋的70%～ 90% , 而细水雾灭火系统的用水量通常为常规水喷雾的20% 以下。
降低了火灾损失和水渍损失——对于水喷淋系统, 很多情况下由于使用大量水进行火灾扑救造成的水渍损失还要高于火灾损失。
减少了火灾区域热量的传播——由于细水雾的阻隔热辐射作用, 有效控制火灾蔓延。
灭火范围广——电气绝缘性能更好, 可有效扑救带电设备火灾; 能够有效扑救低闪点的液体火灾。
高压细水雾与自动喷水灭火系统的区别.ppt
3.1压力损失计算方法不同
➢ 高压细水雾灭火系统 沿程损失计算公式为：Darcy-Weisbach
计算公式
pm
2.252k
f LQ 2
di5
▪ 式中△Pm---管道的沿程压力损失 （bar）；
▪ f---摩阻系数；（bar/m）； ▪ ρ---水的密度（kg/m3）； ▪ Q---流量 (L/min)； ▪ di---管道的内径（mm）； ▪ L---管道的长度（m）； ▪ ni---管道相对粗糙度； ▪ ε---管壁绝对粗糙度（mm）。
高压细水雾灭火系统 与自动喷水灭火系统的区别
一、灭火应用范围的区别
高压细水雾可扑救下列火灾
▪ A类火灾；如：图书馆、档案馆、博物馆、文物馆 和古建筑等固体危险场所。
▪ B类火灾 如：液压站、润滑油库、透平油库、 白酒和酒精等可燃液体火灾危险场所。
▪ 带电设备火灾；如：油浸电力变压器、配电室、 油开关柜室、柴油发电机房、计算机房、通讯机 房、中央控制室、大型电缆室、电缆隧(廊)道、
➢ 自动喷水灭火系统 自动喷水灭灭火系统沿程计算公式
采用舍维列夫公式
i
0.0000107
V2 d 1.3
j
i ---每米管道的水头损失（MPa/m）； V---管道内水的平均流速（m/s）； dj--按-管管道道的内计径算减内1径m（m确m）定，取值应
3.2压力损失取值范围不同
➢ 高压细水雾灭火系统 ➢ 自动喷水灭火系统
探测器
紧急启
H
停按钮 t °
冷拨不锈钢 无缝钢管
细水雾灭 火控制器
过滤器 水源
截止阀
液位计
控水阀或 浮球阀
高压分配器
不锈钢 水箱
消防水喷雾灭火系统和细水雾灭火系统的区别
水喷雾灭火系统与细水雾灭火系统在其作用、设置的场所、组成及工作原理上均有不同：1、水喷雾灭火系统（1）水喷雾灭火系统的作用。
水喷雾灭火系统是利用水雾喷头在较高的水压力作用下，将水流分离成0.2mm~2mm 甚至更小的细小水雾滴，喷向保护对象，由于雾滴受热后很容易变成蒸汽，因此，水喷雾灭火系统的灭火机理主要是通过表面冷却、窒息、稀释、冲击乳化和覆盖等作用。
在实际应用中，水喷雾的灭火作用往往是几种作用的综合结果，对某些特定部位，可能是其中一两个要素起主要作用，而其他灭火作用是辅助的。
水喷雾灭火系统的防护目的有灭火和防护冷却两种。
（2）水喷雾灭火系统的设置场所。
现行国家标准《建筑设计防火规范》（GB50016-2014）、《钢铁冶金企业设计防火规范》(GB50414)以及《石油天然气工程设计防火规范》（GB50183）规定，下列场所和部位宜设置水喷雾灭火系统。
①、高层民用建筑内的可燃油油浸电力变压器、充可燃油的高压电容器和多油开关室等房间。
②、单台容量在40MVA及以上的厂矿企业油浸电力变压器、单台容量在90MVA及以上的油浸电厂电力变压器，或单台容量在125MVA及以上的独立变电所油浸电力变压器。
③、飞机发动机试验台的试车部位。
④、钢铁冶金企业内的单台设备油量100kg以上的配电室、大于等于8MVA且小于40MVA的油浸变压器室、油浸电抗器室、有可燃介质的电容器室，单台容量在40MVA及以上的油浸电力变压器，单台容量在125MVA及以上的总降压变电所油浸电力变压器；⑤、天然气凝液、液化石油气罐区总容量大于50m³或单罐容量大于20m³时。
（3）水喷雾灭火系统的组成及工作原理。
水喷雾灭火系统是由水源、供水设备、管道、雨淋阀组、过滤器、水雾喷头和火灾自动探测控制设备等组成，如图所示。
系统的自动开启雨淋阀装置，可采用带火灾探测器的电动控制装置和带闭式喷头的传动管装置。
该系统在组成上与雨淋系统的区别主要在于喷头的结构和性能不同，而工作原理与雨淋系统基本相同。
高压细水雾与自动喷水灭火系统比较
高压细水雾与自动喷水灭火系统比较文献/行业资料 > 通信/电子下载文档收藏高压细水雾与自动喷水灭火系统的区别高压细水雾灭火系统与自动喷水灭火系统的区别讲解人:朱磊时间:二00八年十二月二十七日一、灭火应用范围的区别高压细水雾可扑救下列火灾 A类火灾;如:图书馆、档案馆、博物馆、文物馆和古建筑等固体危险场所。
B类火灾如:液压站、润滑油库、透平油库、白酒和酒精等可燃液体火灾危险场所。
带电设备火灾;如:油浸电力变压器、配电室、油开关柜室、柴油发电机房、计算机房、通讯机房、中央控制室、大型电缆室、电缆隧(廊)道、变配电室等电气设备火灾危险场所。
自动喷水灭火系统可以扑灭下列火灾 A类火灾一般办公场所、仓库等，但不适合灭档案馆、博物馆等比较贵重的场所。
二、系统组成区别高压细水雾系统:由水源、供水管网、补水泵、高压细水雾泵组、溢流阀、高压细水雾电磁阀(控水阀)、过滤器、高压单向阀、细水雾喷头、压力传感器、高压水分配器、泵控制柜、火灾探测报警和控制系统等零部件组成。
自动喷水灭火系统:由水源、供水管网、消防离心水泵、湿式(干式或预作用)报警阀组、喷头、泵控制柜、火灾探测报警和控制系统等零部件组成。
高压细水雾灭火系统高压细水雾灭火系统泵房七孔高压细水雾喷头喷雾实况喷雾期间对人体无害2.1泵组对比高压细水雾灭火系统自动喷水灭火系统流量:小流量、定量泵压力:高压力，由外负载决定流量:大流量、变量泵压力:扬程低、与外负载无关2.2过滤器对比高压细水雾灭火系统自动喷水灭火系统型式:双层蓝式过滤器过滤精度:高型式:Y型过滤器过滤精度:低2.3控水阀对比高压细水雾灭火系统自动喷水灭火系统耐压:15MPa 阀体:不锈钢耐压:2MPa 阀体:铸钢2.4压力反馈对比高压细水雾灭火系统自动喷水灭火系统工作压力:15PMa 材质:不锈钢工作压力:1.2PMa 材质:铸铜2. 5喷头对比高压细水雾灭火系统自喷灭火系统工作压力:6,15MPa 材质:铜或不锈钢流量系数:K=0.75~1.55 工作压力:1.21MPa 流量系数:K=80~1202. 6喷雾(水)状态对比高压细水雾灭火系统自动喷水灭火系统 ?雾滴小，雾速度大 ?灭火和控火 ?用水量小，仅为1%~5% ?水滴大 ?控火 ?用水量大2.7粒径大小对比图粒径大小对比图2.8管径对比高压细水雾灭火系统最小管径:DN10 最大管径:DN40 材质不锈钢耐压:15PMa 材质:不锈钢自动喷水灭火系统最小管径:DN20 最大管径:DN600 材质不锈钢耐压:3PMa 材质:不锈钢三、水力计算方法区别高压细水雾灭火系统沿程损失计算公式为:Darcy-Weisbach 计算公式3.1压力损失计算方法不同压力损失计算方法不同自动喷水灭火系统自动喷水灭灭火系统沿程计算公式采用舍维列夫公式 ?p m = 2.252 k fL ρQ 2 di 5 V2 i = 0.0000107 1.3 dj i ---每米管道的水头损失(MPa/m); V---管道内水的平均流速(m/s); dj---管道的计算内径(m)，取值应按管道内径减1mm确定式中?Pm---管道的沿程压力损失 (bar); f---摩阻系数;(bar/m); ρ---水的密度(kg/m3); Q---流量 (L/min); di---管道的内径(mm); L---管道的长度(m); ni---管道相对粗糙度; ε---管壁绝对粗糙度(mm)。
细水雾与水喷雾灭火系统应用于油浸式变压器火灾的比较
细水雾与水喷雾灭火系统应用于油浸式变压器火灾的比较摘要：本文比较了细水雾和水喷雾灭火系统在油浸式变压器火灾应用中的优缺点。
细水雾系统具有快速冷却效果和高渗透性，而水喷雾系统具有广泛的应用领域和抗风性能强。
根据具体情况选择合适的灭火系统，结合其他灭火措施可以提高灭火效果。
关键词：细水雾、水喷雾、灭火系统、油浸式变压器、比较引言油浸式变压器是一种广泛应用于电力系统中的重要设备，但在运行过程中存在着发生火灾的风险。
为了有效应对油浸式变压器火灾，各种不同类型的灭火系统被开发和使用。
本文将比较细水雾与水喷雾灭火系统在油浸式变压器火灾应用中的优缺点。
一、细水雾灭火系统：细水雾灭火系统是一种高压、细小的水雾颗粒通过喷嘴喷射到火源区域进行灭火的系统。
它的优点如下：在油浸式变压器火灾的应对中，细水雾和水喷雾灭火系统是常见的两种选择。
细水雾系统通过将水雾化成细小颗粒，在灭火过程中发挥重要作用。
首先，细水雾系统具有快速冷却效果。
这是因为细水雾颗粒相较于传统的水喷射更加微小，可以更迅速地吸收热量，并迅速冷却火焰表面和周围环境。
这种快速冷却能够有效控制火势的进一步蔓延，阻止火灾扩大。
其次，细水雾具有高渗透性。
当水雾化成细小的颗粒时，它们能够渗透到火源内部，抑制燃烧反应。
细水雾的高渗透性可以使水分更加均匀地分布在火焰区域，从而有效地抑制火势，防止火灾重新点燃。
此外，细水雾系统的水量需求相较于传统的水喷雾系统较少。
由于细水雾系统使用的是雾化技术，只需较少的水量进行处理。
相对而言，这可以减小灭火后的水损失，减轻环境负担，也方便了灭火人员的操作。
另外，细水雾系统可以产生较佳的可见性。
雾化的水颗粒使空气中形成一层薄雾，这样可以清晰地观察到火源和周围情况。
这对灭火人员来说非常重要，能够帮助他们更准确地定位和操作。
相比之下，传统的水喷射系统可能会因为水雾过大而降低了可见性。
综上所述，细水雾系统和水喷雾灭火系统在油浸式变压器火灾应对中各有优劣。
水喷雾灭火系统与高压细水雾灭火系统
水喷雾灭火系统
（一）表面冷却：相同体积的水以水雾滴形态喷出时 比直射流形态喷出时的表面积要大几百倍，当水雾滴 喷射到燃烧表面时，因换热面积大而会吸收大量的热 迅速汽化，使燃烧物质表面温度迅速降到物质热分解 所需要的温度以下，使热分解中断，燃烧即终止。表 面冷却的效果不仅取决于喷雾液滴的表面积，同时还 取决于灭火用水的温度与可燃物闪点的温度差，闪点 愈高，与喷雾用水两者之间温差愈大，冷却效果亦愈 好。对于气体和闪点低于灭火所使用的水的温度的液 体火灾，表面冷却是无效的，大量的试验证明，闪点 低于 60℃的液体火灾通过表面冷却来实现灭火的效果 是不尽理想的。
细水雾灭火系统
低压细水雾灭火系统 中压单流体细水雾灭火系统 高压单流体细水雾灭火系统 气瓶式和水泵式
细水雾灭火系统
低压细水雾灭火系统的工作压力应小于 或等于1.2MPa；中压细水雾灭火系统的 工作压力应大于1.21 MPa且小于 3.45 MPa；高压细水雾灭火系统的工作 压力应大于或等于3.45 MPa
水喷雾灭火系统
（四）稀释：对于水溶性液体火灾，可 利用稀释液体，使液体的燃烧速度降低 而较易扑灭，灭火的效果取决于水雾的 冷却、窒息和稀释的综合效应。 以上四种作用在水雾喷射到燃烧物质表 面时通常以几种作用同时发生，并实现 灭火的。
水喷雾灭火系统
由于水喷雾所具备的上述灭火机理，使 水喷雾具有适用范围广的优点，不仅在 扑灭固体可燃物火灾中提高了水的灭火 效率，同时由于它细小水雾滴的形式所 具有的不会造成液体火飞溅、电气绝缘 度高的特点，在扑灭可燃液体火灾和电 气火灾中得到广泛的应用。
水喷雾灭火系统
使用范围不同： 水喷雾灭火系统可用于扑救固体火灾 水喷雾灭火系统可用于液体火灾（闪点 60~120°C，闪点高于120°C） 水喷雾灭火系统可用于带电火灾
气体灭火系统与高压细水雾灭火系统在地铁中的应用比较

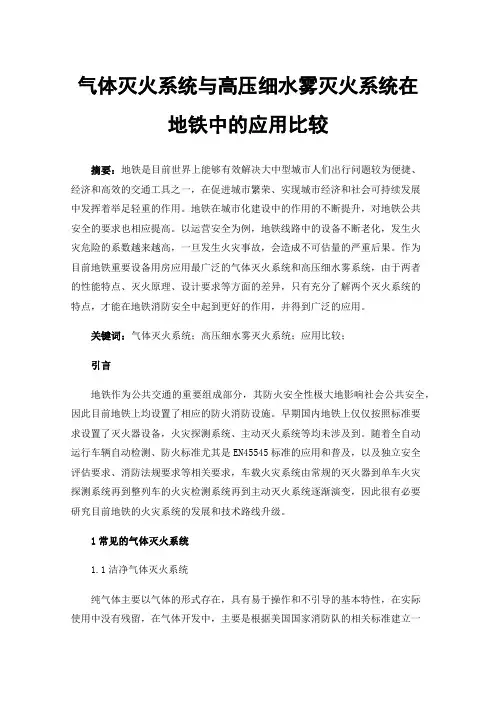

气体灭火系统与高压细水雾灭火系统在地铁中的应用比较摘要：地铁是目前世界上能够有效解决大中型城市人们出行问题较为便捷、经济和高效的交通工具之一，在促进城市繁荣、实现城市经济和社会可持续发展中发挥着举足轻重的作用。
