体外冲击波碎石是利用冲击波在组织和结石两种声阻抗不同的传播介质的界面产生压应力（结石前界面）和拉应力（结石后界面），使结石从表面逐渐剥脱破碎，将不能自行排出的大结石破碎成能够自行排出的碎块，然后随尿液通过泌尿系的管腔系统排出体外的一种治疗泌尿系结石的方法。
冲击波的发生是通过高压电、大电流、瞬间直流放电来实现的。
瞬间放电时放电通道急剧膨胀在水介质中形成的压力脉搏冲称为冲击波，利用特殊的反射体将冲击波聚焦，可使焦点处的能量增大200～300倍，将结石置于该处便可达到击碎结石的目的。
目前所用体外冲击波碎石机都附有X线或超声定位装置，通过移动病人可达到定位的目的。
冲击波的传播特性接近于声波，各种不同介质由于其密度不同，声阻抗有很大差异。
水的声阻抗比空气大的多，所以水中的冲击波在水与空气的界面上几乎完全反射。
人体组织含水量较多，声阻抗接近于水，所以水中冲击波传入人体时几乎没有反射，能量损耗少，这就是为什么体外冲击波碎石时人体需完全浸泡于水中或利用水囊作为传播介质的道理，这样既可以减少能量损耗，也避免了冲击波在通过人体与空气界面时对人体的损伤。
由于结石的声阻抗为水的5～10倍，所以冲击波在组织与结石界面也会有反射，同时由于声阻抗不同产生应力使结石裂碎。
体外震波碎石机的主要类型，按体外冲击波发生器不同分为三种类型：
①液电冲击波；
②电磁冲击波，应用电磁脉冲发生器的工作原理碎石；
③压电冲击波，是利用反压电效应的原理碎石。
ESWL治疗泌尿系统结石可免去麻醉，定位方便，损伤小，见效快，减少了患者的恐惧
和疼痛。
一、原理：
单脉冲击波碎石原理：冲击波是一种在空气中或水中的一小空间内能量突然释放而产生的高能量压力波。
碎石机内部是在一个半椭球反射体内水下快速高压火花放电产生冲击波，经反射体聚焦并通过水进行传播。
这一高能量冲击波以超音速速度通过机体组织（其密度与水相近，因而声阻抗也相近）而很少衰减。
在焦点部位瞬间释放出高能量冲击波的机械应力，对结石进行冲击，这一应力超过了结石的抗拉强度而将结石粉碎，再经冲击波多次冲击的积累，将结石逐步粉碎成砂粒。
复式脉冲冲击波碎石是将重复脉冲技术应用于液中放电，利用特定延时下的二次冲击波，使空化过程中空化气泡簇集中定向崩解，从而完成结石高效粉碎过程，这一技术发展了液电冲击波碎石技术的理论，提高了碎石效率。
二、适应症：
1、肾盏、肾孟结石（结石直径＜3cm ）。
2、膀胱结石（直径＜ cm ）。
3、输导管上、下段结石（肾无积水、肾排泄分泌功能好）。
三、禁忌症：
患有以下族病者禁忌碎石。
1、高血压、心脏病、糖尿病。
2、急性感染性疾病。
3、活动性肺结核，胃十二指肠溃疡出血。
4、凝血机制障碍。
5、肾功能衰竭，病史较长，或含水草酸钙及胱氨酸的结石。
四、术前准备：
1、作血手术常规、尿常规检查。
2、心电图、测血压压、
3、 B超、腹平片、静脉肾孟造影。
五、并发症：
1、肾绞痛：大约30%有肾绞痛，多见于结石较大患者。
2、血尿：大多数患者有肉眼血尿，发生于术后第一、二次小便，不用处理可自
行停止。
3、血丝痰：发生在少数肾上盏结石。
4、输尿管石阶形成：多见于结石较大时，因较多碎石粒阻塞输尿管所致。
2024体外冲击波碎石
2024体外冲击波碎石体外冲击波碎石(extracorporea1shockwaveIithotriPSy,ESW1)是利用体外产生的冲击波聚焦击碎体内的结石，包括对泌尿系结石、肝胆系结石、涎腺结石和胰腺导管结石等的粉碎，使之随排泄液排出体外，以治疗结石病的方法。
体外冲击波碎石以及由此产生的体外冲击波碎石机是20世纪末医疗界的重大事件，被誉为当代三大尿结石治疗的新技术(输尿管镜,经皮肾镜ESW1)之一。
这项20世纪80年代初才诞生的技术在其后的短短几年内便彻底改变了治疗泌尿系结石主要依赖传统开放手术的方法，是泌尿系结石治疗上的革命，目前已被公认为治疗泌尿系结石的有效方法。
冲击波碎石技术的产生是从一偶然萌发的奇想逐步走向一门现代标准式医疗技术的艰辛历程。
关于体外冲击波碎石术，真正具有划时代意义的研究起源于德国。
德国人最初研究冲击波的意图只是出于军事目的。
1980年2月德国多尼尔公司研制出世界上首台ESW1机，开创了人类医学历史上非开放手术治疗结石的新纪元。
早在古代人们就已经认识到声波能被聚焦这一现象。
古希腊人利用这一知识建造地下室以偷听被关进监狱的敌人的谈话。
18和19世纪，能够回声或者反射声音的壁橱可以把怀表指针的声音传出超过60英尺远。
在二战期间，人们观察到，一些海上遇难者没有被弹片直接击中，其肺部组织亦可因深水炸弹的爆炸而破裂，并在当时进行了首次的文献报道。
另一个常见的典型实例是，当炮弹击中坦克炮塔时，内部机组人员往往会遭受各种损伤，主要原因是伤员的位置与冲击波穿透炮塔的入点和分布有关。
为此,早在20世纪50年代,人们就开始了深入研究气态冲击波对活体的破坏作用，当时也附带研究了液态冲击波对实验动物的生物效应，结果表明，冲击波对肺、肠有一定影响，但基本不会伤及肾、膀胱和肌肉。
同时，人们还发现，液电引发的冲击波能击碎浸入水中的陶瓷。
一般认为美国的FrankRieber是第一个申请液电冲击波发生器专利的人(FrankRieber,NekYork,专利号2.559.277)0在50年代末研制出电磁式冲击波发生器。
超声波体外碎石原理
超声波体外碎石原理
超声波体外碎石，也就是通常所说的体外冲击波碎石，其原理主要是利用超声波的能量将结石击碎。
具体来说，患者平卧或俯卧于碎石机上，通过彩超或X线进行定位，将超声波聚焦在结石上，然后通过超声波的碎石能量将结石击碎。
这个过程中，冲击波的压力效应、空化效应、裂解效应、疲劳效应等都起到了关键作用。
另外，碎石机通过一个带有水的水囊与皮肤接触，冲击波通过水的传导，通过皮肤进入人体。
在碎石之前，会利用B超把结石定位好，使冲击波对准输尿管结石或肾结石。
体外冲击波碎石是治疗泌尿系结石经常采用的一种治疗方法，除此之外，还包括自行排石、药物辅助排石、手术碎石取石等等。
具体如何选择，要根据患者的身体状况、结石的具体情况以及泌尿系统解剖结构是否存在异常等综合考虑。
体外冲击波碎石技术宣传材料
体外冲击波碎石的原理
• 冲击波是一种机械波, 具有光学声学力学特 性。冲击波从水传播到软组织时, 衰减很少, 当遇到结石时, 因密度变化引起速度变化, 因而在结石表面产生很大阻抗, 导致结石表 面及内部产生应力作用, 使结石破碎, 这就 是体外冲击波安全有效碎石的原因。
体外冲击波碎石的原理
我院HK-V型B超、X线双定位体外碎石 机
体外冲击波碎石技术
• 体外冲击波碎石（ESWL）是利用体外 产生的冲击波聚焦, 击碎体内的结石, 使结 石粉碎随尿液排除体外。是20世纪医学界 重大发明, 被誉为当代三大医疗新技术（ CT,MRT,ESWL）之一。1985年我国开始 临床使用, 由于ESWL具有创伤小、并发症 少、无麻醉等优点, 目前已被公认为治疗尿 路结石的首选方法。
结石定位
• X线定位直观性强, 易于掌握及定位跟踪, 因 95%结石为含钙性结石, 所以X线定位可以 满足绝大多数碎石病例需要。B超优点是可 以查到阴性结石, 无辐射, 但对输尿管结石 定位困难。B超联合X线可以取长补短。
八. 碎石前请做以下准备
• 1. 治疗前晚服缓泻剂（蓖麻油20ml或电解 质散1盒）, 减少肠道积气。减少牛奶, 豆浆, 糖类食物摄入, 治疗日早晨禁饮食。
四. 体外冲击波碎石禁忌症
• 1..全身状况差，重要脏器严重病变: 包括严
重内科疾病(心,肺,肝,肾等脏器障碍，严重 高血压,心律紊乱者)。 • 5.带心脏起搏器者。 • 6. 妊娠等。
五.体外碎石适应症
• 除禁忌症外尿路结 石均可以体外碎石 。
气短, 咳血便血等不良反应, 请及时与医生 联系或及时就诊。
结石的诊断
推荐: B超、尿路平片、静脉肾盂造影。 可选择: CT、CTU、MRU。 血液分析、尿液分析、结石分析。
体外震波碎石PPT课件
④ 手术残留或术后复发的肾结石优先用；
⑤ 感染性肾结石需控制感染后进行；
⑥ 补充：1结石直径＞3cm，疏松；2多发，
集中；3驼背、脊柱畸形，手术难度大的
肾结石。
9
（三）、Eswl禁忌症
❖ 1、狭窄； ❖ 2、患肾无功能； ❖ 3、体型过胖； ❖ 4、肾盂原性囊肿内结石、颈口狭小； ❖ 5、有心、肝、肺、肾器质性病变或功能不良、
难坚持碎石体位者； ❖ 6、阴性结石或过小、阴影过淡
10
11
12
13
14
15
碎石效果（一）Βιβλιοθήκη 16碎石效果（二）
17
碎石效果（三）
术前KUB
术后KUB
18
（四）Eswl术后并发症
❖血尿：血尿为100%，淡红色血尿一般可自
行消失。
❖皮肤瘀点 ❖肾区痛 ❖石街
Eswl后一般2年多会复发。
19
二碎石与人体
Eswl因为水囊中水的密度与人体组织及器官的 密度相似，因此能量从水中传致组织时没有 能量转换（无阻抗），为此我们认为Eswl对 人体无伤害，而结石则密度不同，因此被击 碎。
8
（二）、Eswl的适应症为：
① 先决条件是结石之下尿路无狭窄、无梗阻；
② 患者肾功能不应太差；
③ 单个肾盂、肾盏结石、直径在2cm以下；
27
谢谢
28
2. 用纱布过滤尿液，收集结石碎渣作成份分析。 3. 定时摄腹部平片观察结石排出情况。 4. 若需再次治疗，间隔时间不少于7日。
25
（六）、结石的预防
❖ 1、一般性预防措施： ① 成人结石患者宜少吃乳制品，多吃低钙饮食。 ② 结石多发地区小儿，增加营养，适当补充鱼肝油、钙片。 ③ 凡有尿石史的患者，多饮水，尿量维持在1500~2000ml以

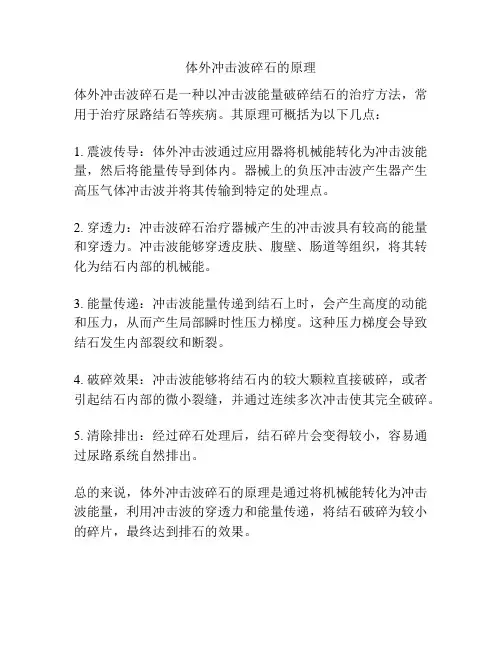

体外冲击波碎石的原理
