奥林匹亚锅炉使用说明书资料
安装锅炉时注意事项·安装锅炉，需选择受厂家委托或所购代理店或有资格的专业部门。
·常压锅炉不得将阀门安装在压力释放管上，安装阀门易引发锅炉爆炸。
·常压锅炉必须装有补充水箱，不能直接与自来水管连接。
蒸汽锅炉的补水箱应与锅炉容水量对等。
供热水管，应与屋顶水箱连接，不要直接接自来水。
锅炉不要安装在潮湿的地方。
潮湿将腐蚀炉体，加速线路损坏漏电。
油箱与锅炉要保持一定的距离，设立防火墙，保证锅炉运作的安全性根据当地水质情况，锅炉应增加排污次数，次数由操作人员自行设定。
蒸汽锅炉必须使用软化水设备。
热水锅炉推荐使用（硅磷晶）水处理。
不安装水处理时基本是一年好，二年赖，三年就烧坏。
因为水垢也将付出更多的使用成本（燃料）水垢原因还可能引起锅炉爆炸。
开机工作程序1 将手动键切换成自动位置；按下点火键, 燃烧器开始工作，锅炉投入全自动工作程序：燃烧器工作8--10分钟后，观察烟囱冒烟情况，若没有黑烟，说明各系统比例合理，燃烧器运转正常，若有黑烟，则应调整燃烧器的风门，直至不冒黑烟时为止；2 锅炉在运行中，当水位降到最低安全水位线时，电控箱能自动亮起危险水位灯，并报警蜂鸣响，同时，启动水泵工作，这时应及时查看水泵是否按指令工作，止由于控制系统或水泵失误，影响正常运行；3 锅炉在运行中，若观察不到水位计的水位线位置时，必须立即在水位计处放水，如果出水流畅，则说明供水过满，这时需手动停止水泵工作，继续放水，直正水位位线时，再换成自动运行。
若水位计放不出水，说明水位己经低于水位计的最低可见边缘，此时，必须立即停止锅炉运行，关停燃烧器和水泵，开启排污阀，如果排水过急，则应立即关闭排污阀，检查水泵和电控箱的线路是否失控，修复后，锅炉才能继续投入运行。
如果排污阀排水缓慢，甚至没有水排出来，仅冒少量蒸汽，此时说明锅炉已严重缺水，已处于“烧干锅”的状态。
此时，千万不能进水，以免发生破坏性的严重后果。
这时，锅炉必须停止运行1小时以上，并打开手孔，卸下燃烧器和炉顶板，仔细检查锅护的损坏情况，并上报上级主管部门和当地锅炉监督部门，作进一步检查。
若情况正常，才能投入运行。
若情况严重，则由当地锅炉监督部门作出检查结论，按结论处理。
燃油锅炉在使用过程中因为电压，水垢，灰尘，环境，（劣质燃料，柴油）等原因会出现这样那样的故障。
运行注意事项：1、齿轮泵，主控器及电器类配件禁止自行拆卸，防止触电及其它事故发生。
2、燃油燃烧器及组件严禁随便拆卸及调整，在必须调整或清扫的情况下，需有资质的人员进行操作。
3、必须使用合格的燃料（柴油、煤油）绝对禁止使用汽油，已醇燃料。
%60燃油锅炉均因为使用劣质柴油频繁出现问题。
故障现象及排除方法使用中发生故障，请按下面的内容找出故障原因，并进行调节，若找不出原因或排除不了故障，请及时与您购买的销售店或代理店取得联系，切勿乱拆。
壁挂锅炉：故障现象（代码）发生原因解决措施1．不着火（E1）燃气不供气或压力低 燃气阀电源线脱落或打不开确认燃气供气情况 确认燃气阀电源线 确认并调整点火针间距 确认后更换点火间隙不合适点火变压器不良PCB板无输出确认后更换2．异常火焰（E2）火焰感知棒异常燃气压力不足或燃气种类不适确认火焰感知棒连接线确认燃气压力不足或燃气种类3．过热（E3）过热线断路或过热器不良燃气量过多或喷嘴规格不符循环泵过热停止或不良水路系统被堵确认过热器或连线确认后调整燃气压力或喷嘴排除过热原因或更换确认后打开水循环系统4．水温感知器短路（E4）水温感知器线脱落水温感知器不良连接水温感知器线确认后更换5．温感断线（E5）水温感知器线短路或不良确认后重新连接或更换6．燃气阀门异常（E6）燃气阀连接不良确认并重新连接7．转速传感异常（E7）转速传感器连线脱落或不良确认后连线或更换8．感知逆风 （E8）逆风或烟筒闭锁 确认后避开风压区或打通烟道9．燃烧中突然熄火（E9）停止供气 阀门断线或烧损 火焰感知不良或感知线断路 PCB 电流控制不良 确认后供气 确认后连接或更换 连接或更换 确认后更换10．低水位（EA ）低水位线脱落接地不良水位感知探头结垢 确认并联接 重新固定确认后清理11．沸腾 （EC ）水路闭锁 循环泵不良或空转 燃气热值不符或流量不符确认水路阀门或结垢情况确认循环泵后维修或更换确认燃气种类或喷嘴并调整12．虚火开关断路（EE ）虚火开关断路或接地不良确认并重新连接13．虚火开关未排净系统里的空气虚火开关连接水管闭塞虚火开关规格不符 排净系统里的空气 确认并打通 确认后调整压力弹簧调整水路系统阀门增高吐出压力 确认后重新连接水路系统不闭合（EF）水泵扬程不够水路有跑水现象补水阀的止回单向阀未装或被异物卡死泻水确认后安装更换或清理14．燃气泄漏感知（EO）只限安装燃气泄漏感知器的锅炉感知漏气燃气泄漏感知器不良PCB 不良确认燃气的泄漏与否确认后更换确认后更换15．"━━" 定时停止模式参考控制器使用说明书16．"〓〓" 定时连续模式参考控制器使用说明书17．"┓┗" 进入热水模式燃烧确认是否使用热水非热水使用状态有可能流水感知器固着水锤（水击）作用18．补水状态"≡≡" 安装初始补水状态补完水后拔掉电源插头1分钟后重插即可解除19．防冻模式"[ ]" 进入防冻模式水温低于3±2℃时自动进入防冻模式转换成热水模式烧一会可解除20．PCB板烧损使用电源电压过高三脚插做接地与火线相搭环境潮湿短路烧损进水短路烧损确认后使用调压器确认后更换插座通风保持干燥防止进水21．溢水管路系统有空气水位线脱落或接地不良系统水过多（散热器组数过多）锅炉运行中突然关闭电源排净空气确认后重新接适当减少散热器组数适当冷却后再调节模式（如外出，节约等低温运行模式，不要关闭电源和燃气）22．水路系统连接处漏水O 形圈错位或规格不合适或被挤破密闭型锅炉使用压力超出允许范围连接件未紧固确认O 形圈控制使用压力在2Kg/m2以下范围紧固连接件23．风机常转不着火电压过高可控硅烧损使用电源确认高电压时安装使用稳压器更换可控硅或更换主控制器24．频繁点火供气量不足火焰感知不良PCB不良确认燃气流量确认火焰感知器确认后更换25．热水不启动流水感知起不良感知传感器固着或夹住异物接反接头电子三通阀不转换或不良确认后维修或更换确认后清理调换连接确认后维修或更换26．热水温度波动大自来水压过低混合水龙头自来水一侧压力大于热水侧压力燃气供给量不稳定提高自来水压尽可能让热水侧压力抬高加调压器调稳气压27．爆燃点火位置不良传火孔被堵空气扩散板不匹配叶轮与轴空转点火变压器不良空气量不足更换合适的点火针打通扩散孔确认后选用匹配的空气扩散板确认后固定确认后更换确认吸气管或叶轮有无异物28．不补水手动补水阀未开打开手动补水阀自动补水阀不过水自动补水阀不通电确认自动补水阀过滤网并清洗确认主控制器输出电锅炉：故障现象原因措施1．出力不够缺组工作确认电源或继电器2．过热循环不良确认水泵工作正常与否3．漏电电加热管破裂或绝缘不良锅炉循环水中含有（Cl）氯离子更换电加热管确认后更换循环水和加热器4．低水位接地不良或有空气确认接地或排空气5．使用一段后加热慢电加热器结垢清理或更换电加热器6．工作时有开水声存有空气排净空气热水锅炉：故障现象发生原因解决措施1．低水位采暖系统缺水接地不良水位感知器不良感知器连接线脱落确认后补水重新固定确认后更换确认后连接更换主控制器不良2．不着火控制器无电输出高压线脱落点火变压器不良点火针间距不合适不喷油雾化不良风速过快确认控制器输出确认并联接更换调整间距（4~5mm）确认喷嘴和燃油粘度确认油泵压力和雾化盘距离（距喷嘴端面8~10mm）调整风门开度3．着火但立即熄灭燃料供应不足燃料里混有空气感光器不良确认燃料是否充足排净空气更换4．过热系统循环阻力大（被堵）过热感应器不良或断路水泵不循环或叶轮糊死确认管路阀门确认过热感应器接触平面或连线确认水泵循环与否或清理叶轮5．异常火焰炉膛有残留油感光器置外确认有无残留油在着火感光器插正位6．有电源显示但不温度感知器断路确认并联接启动或短路室内控制器设定不当重新设定7．黑烟油量过多或风量过小调节风门（火焰颜色为亮橙色时为最佳状态）8．青烟油量过少或风门过大调节风门（火焰颜色为亮橙色时为最佳状态）9．一段火正常二段火不着油压调风油缸里有空气或二次风门过大排除油缸里的空气或调整二次风门开度10．热水温度波动幅大温度感应器结垢滞后感应清理炉胆和温度感应器上的水垢11．排烟温度过高烟筒长度超标调整烟筒长度或降低抽力（一般长度为出烟口直径的20倍为宜）12．排烟噪音大（震动噪音）水平烟道过长，拐角多烟道突然变径调整水平烟道长度，减少拐角数，取消变径燃气锅炉常见故障及解决措施故障现象发生原因解决措施1．低水位采暖系统缺水接地不良水位感知器不良感知器连接线脱落过热传感器连线与保温铝薄搭铁主控制器不良确认后补水重新固定确认后更换确认后连接确认过热传感器连接端子解除搭铁更换2．不着火控制器无电输出高压线脱落点火变压器不良点火针间距不合适不供气或供气压力不足空气压力开关异常混合不良风速过快燃气压力开关异常确认控制器输出确认并联接更换调整间距（4~5mm）确认有无燃气或供气压力确认叶轮空转与否，连接胶管脱落与否确认风门开度并调整调整风门开度确认燃气压力开关调整或更换3．着火但立即熄灭燃气供应不足或气管过细火焰光强度不够确认燃气是否充足或增加管径调整风门和燃气量提高光强度更换感光器不良（IR 传感器）4．爆燃阀门开启速度太快 点火器间歇点火主控制器程序不良 调整开启速度确认放电点并调整或更换点火器更换主控制器5．过热系统循环阻力大（被堵）过热感应器不良或断路水泵不循环或叶轮糊死确认管路阀门确认过热感应器接触平面或连线确认水泵循环与否或清理叶轮6．异常火焰感光器（IR 传感器）置外感光器（IR 传感器）故障感光器（IR 传感器）插正位 更换感光器（IR 传感器） 7．有电源显示但不启动温度感知器断路或短路室内控制器设定不当确认并联接 重新设定8．黑烟液化气流量过多或调节风门风量过小（火焰颜色为兰色或微带淡黄色时为最佳状态）9．呛眼风门过大不完全燃烧调节风门（火焰颜色为兰色或微带淡黄色时为最佳状态）10．一段火正常二段火不着二次风门过大调整二次风门开度11．热水温度波动幅大温度感应器结垢滞后感应清理炉胆和温度感应器上的水垢12．排烟温度过高烟筒长度超标调整烟筒长度或降低抽力（一般长度为出烟口直径的20倍为宜）13．排烟噪音大（震动噪音）水平烟道过长，拐角多烟道突然变径调整水平烟道长度，减少拐角数，取消变径14．空转不然烧不送风或空气压力开关异常确认电机，风叶是否空转，空气压力开关或联线真空锅炉：故障现象原因解决措施点不着火点火棒间距不合理点火变压器不良连接电线脱落风门过大不喷油调整点火棒间距确认后更换确认后连接调整风门确认油泵压力或喷嘴并调整油压或清洗喷嘴不喷油无燃料喷嘴堵塞电磁阀不良混有空气过滤网被堵油管未拧紧油泵磨损无压力确认后加油清洗喷嘴确认后更换排空气清洗滤网拧紧输油管确认后更换点火后又马上熄火感光器被污染或不良油质不良清理或更换CDS,用良品柴油异常火焰感光器在外炉膛内有余火雾化盘积碳着火确认后装好清理炉膛清理雾化盘过热热交换不良真空度不标准清洗热交换器或确认管路阀门按标准重新调整真空度真空度不正常真空度不够排气热交换器结垢清洗换热器不工作各传感器工作不良确认后A/S 中心换热温度低真空度不合理或温度设定过低重调真空度或调整设定温度日常维护项目时间确认维护内容真空度每天根据温度压力表确认真空度燃烧器每天火焰感知器和点火状态换热温度每天换热器的进水温度和出水温度控制器温度设定每天设定温度是否合理卧式热水锅炉：故障现象原因措施控制器不启动电源异常保险丝不良电压不正常确认电源及各种插接件确认后更换确认后调整电压"AAA"报警或其它异常工作参数设定有误参考使用说明，同时按［选择］键和［复位］键"LLL"报警水位过低低水位断路水位探头不良确认补水系统排气后补水确认连接线路确认后更换"CCC"报警水位过高高温报警温度设定过低温感探头连接线有误温感探头不良确认控制器能否控制燃烧器启停重新调整高温报警上限确认后连接确认后更换控制器有启动信号燃烧器不启动电源输出线有误过热保护启动或断路燃烧器有故障确认后重接确认后连接或更换确认后检修燃烧器控制器有补水信号但不补水电源线有误过热保护断路或故障水泵不良确认后重新接线确认后连接或更换确认后维修或更换其它燃烧器故障参照燃烧器故障检修卧式蒸汽锅炉：故障现象原因措施控制器不启动保险丝烧坏电压不正常确认后更换确认电源线或插接件低水位报警水位异常水位线脱落或接地线松动水位探头结垢确认补水系统确认后重新接线清洗或更换高水位报警水位过高水位探头结垢水位线故障确认补水系统排掉多余水确认后清洗或更换确认后重新接线高中低水位同时报警水位探头接线错误水位探头故障确认后重新接线确认后更换超压报警压力过高设定压力上限过低压力开关接线错误或故障确认控制器能否控制燃烧器的启停调高压力上限值确认接线或更换控制器有启动信号但不燃烧电源输出线有误过热保护启动燃烧器故障确认输出线有无接错确认过热保护器或更换确认燃烧器的性能控制器有水泵输出信号但不补水输出线接线有误水泵不良确认接线确认后更换其它燃烧器故障参照燃烧器维修饮水炉：故障现象原因措施1.水位计漏水承压运行确认大气管是否开放2.不出水水位探头搭铁水位探头结垢短路确认水位探头清理或更换水位探头3.溢水水位探头结垢或补水阀装反补水阀异常接地线不良清理水垢或确认电磁阀方向清理或更换补水阀重新接线4.燃烧器不启动水位探头接错过热保护启动温度设定过低调整水位探头连线确认过热保护重新设定温度5.缺水但不补水水位探头结垢水位管路堵塞过热保护启动清理或更换水位探头清理水位计管路确认接线或更换过热保护6.显示EEE 水位探头故障清理或更换水位探头7.其他燃烧器故障参考燃烧器故障原因立式蒸汽锅炉：故障现象原因措施1．蒸气带水蒸气流量大于实际锅炉容量水位探头失灵调整蒸气阀清理或更换水位探头2．缺水但不补水水位探头结垢短路或进水短路水泵故障控制器无输出信号清理或更换探头检修水泵确认后维修或更换3．超高水位接地不良或脱落确认接地线4．过热结垢炉内缺水控制器故障确认蒸气管内的水垢并清理确认后补水确认后维修或更换5．锅炉不启动设定压力过低压力开关不良过热保护启动控制电路异常确认后调压确认后更换确认后解除过热原因确认后维修或更换6．其他燃烧器故障参考燃烧器故障诊断参考燃烧器维修燃烧器常见故障处理：故障可能原因解决方法燃烧器不启动1.无供电闭合所有开关，检查保险丝2.极限控制器tl打开调整或更新3.安全控制器打开调整或更新4.控制盒锁定重启动（锁定后1秒）5.电动机保护断开（缺相）重置热继电器6.泵卡住损坏更换7.电连接错误检查连接8.控制盒损坏更换9.电动机控制器损坏更换10.电机损坏更换启动后锁定11.光电管短路更换光电管12.光线和模拟火焰出现消除光源或更换控制盒13.缺相保护连接后复位预吹风后（安全时间后）锁定，火焰不出现14.油箱中无油或油箱中有水提高油位或抽干水15.燃烧头和空气控制阀调节不当调整。

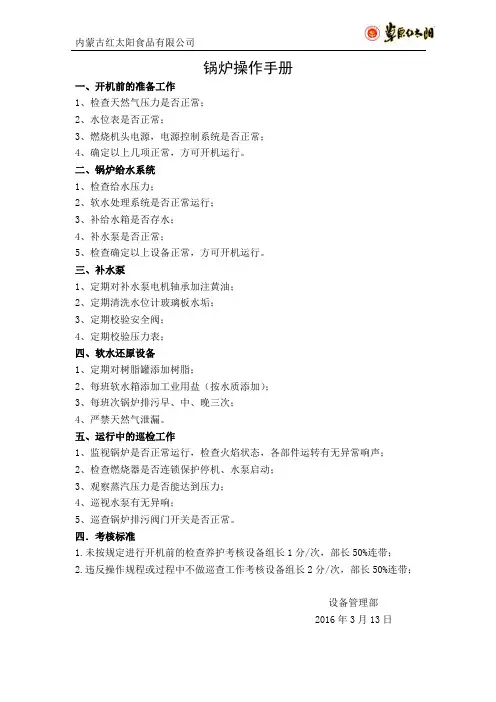

锅炉操作手册
内蒙古红太阳食品有限公司
锅炉操作手册
一、开机前的准备工作
1、检查天然气压力是否正常；
2、水位表是否正常；
3、燃烧机头电源，电源控制系统是否正常；
4、确定以上几项正常，方可开机运行。
二、锅炉给水系统
1、检查给水压力；
2、软水处理系统是否正常运行；
3、补给水箱是否存水；
4、补水泵是否正常；
5、检查确定以上设备正常，方可开机运行。
三、补水泵
1、定期对补水泵电机轴承加注黄油；
2、定期清洗水位计玻璃板水垢；
3、定期校验安全阀；
4、定期校验压力表；
四、软水还原设备
1、定期对树脂罐添加树脂；
2、每班软水箱添加工业用盐（按水质添加）；
3、每班次锅炉排污早、中、晚三次；
4、严禁天然气泄漏。
五、运行中的巡检工作
1、监视锅炉是否正常运行，检查火焰状态，各部件运转有无异常响声；
2、检查燃烧器是否连锁保护停机、水泵启动；
3、观察蒸汽压力是否能达到压力；
4、巡视水泵有无异响；
5、巡查锅炉排污阀门开关是否正常。
四．考核标准
1.未按规定进行开机前的检查养护考核设备组长1分/次，部长50%连带；
2.违反操作规程或过程中不做巡查工作考核设备组长2分/次，部长50%连带；
设备管理部
2016年3月13日。

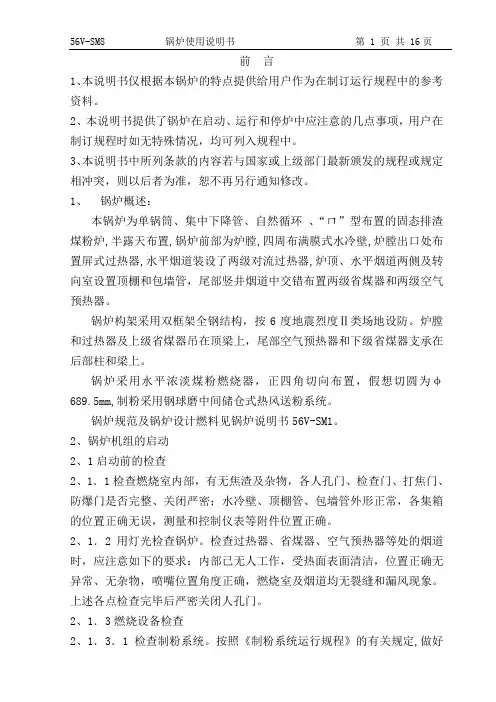

锅炉使用说明书
前言1、本说明书仅根据本锅炉的特点提供给用户作为在制订运行规程中的参考资料。
2、本说明书提供了锅炉在启动、运行和停炉中应注意的几点事项，用户在制订规程时如无特殊情况，均可列入规程中。
3、本说明书中所列条款的内容若与国家或上级部门最新颁发的规程或规定相冲突，则以后者为准，恕不再另行通知修改。
1、锅炉概述：本锅炉为单锅筒、集中下降管、自然循环、“ㄇ”型布置的固态排渣煤粉炉,半露天布置,锅炉前部为炉膛,四周布满膜式水冷壁,炉膛出口处布置屏式过热器,水平烟道装设了两级对流过热器,炉顶、水平烟道两侧及转向室设置顶棚和包墙管，尾部竖井烟道中交错布置两级省煤器和两级空气预热器。
锅炉构架采用双框架全钢结构，按6度地震烈度Ⅱ类场地设防。
炉膛和过热器及上级省煤器吊在顶梁上，尾部空气预热器和下级省煤器支承在后部柱和梁上。
锅炉采用水平浓淡煤粉燃烧器，正四角切向布置，假想切圆为φ689.5mm,制粉采用钢球磨中间储仓式热风送粉系统。
锅炉规范及锅炉设计燃料见锅炉说明书56V-SM1。
2、锅炉机组的启动2、1启动前的检查2、1．1检查燃烧室内部，有无焦渣及杂物，各人孔门、检查门、打焦门、防爆门是否完整、关闭严密；水冷壁、顶棚管、包墙管外形正常，各集箱的位置正确无误，测量和控制仪表等附件位置正确。
2、1．2用灯光检查锅炉。
检查过热器、省煤器、空气预热器等处的烟道时，应注意如下的要求：内部已无人工作，受热面表面清洁，位置正确无异常、无杂物，喷嘴位置角度正确，燃烧室及烟道均无裂缝和漏风现象。
上述各点检查完毕后严密关闭人孔门。
2、1．3燃烧设备检查2、1．3．1检查制粉系统。
按照《制粉系统运行规程》的有关规定,做好启动前的检查与准备工作。
2、1．3．2检查燃烧器本锅炉采用可调水平浓淡燃烧器，其安装质量将直接影响锅炉的运行性能，启动前后应做到各风口位置、角度安装正确，风口内无杂物，风口外无遮挡，风口四周炉膛内壁平整光滑，各风门位置指示要准确，调节灵活，关闭严密，四角风阻基本一致，锅炉安装完毕后或锅炉使用前必须进行冷态试验，以确定切圆直径及炉内空气动力场情况。
锅炉使用说明书
目录一、致用户1、特别事项2、产品基本要求3、燃料选择4、风机使用5、使用压火6、保修政策二、产品简介1、结构简介2、性能特点3、出厂概况三、锅炉安装四、煮炉五、热态调试六、锅炉使用七、锅炉运行监测事项八、停炉说明九、维修保养十、水质管理十一、锅炉检验十二、经济运行与操作十三、起吊与基础十四、司炉与机修一、致用户尊敬的用户，衷心感谢您对我们的信任，选用本厂产品。
为了使您迅速了解和正确掌握本产品的使用方法，发挥本产品的最佳性能，获得预期的经济效益，敬请认真阅读本产品说明书。
对掌握本产品性能和排除故障，本说明书会带给您有益的启示和帮助。
1、特别事项：1）、操作锅炉的人员应经过专业培训并取得操作证。
2）、锅炉安装必须经专业的安装公司并取得使用许可证。
3）、锅炉在准备使用前，必须先单机试运行及详细了解锅炉的特性及操作使用说明书（含配套设备的独立说明书）。
4）、锅炉禁止超过设计规范使用及强行限制安全保护装置的正常工作。
5）、安装、使用、维修、保养等必须按国家相应的规定进行。
6）、在为对设备的使用全部了解清楚的情况下，应向我公司先电话咨询了解清楚。
7）、锅炉设备在运行时必须有专人值守；晚上压火必须有人值班。
如果不按以上要求及本操作使用说明书进行锅炉操作，引发的质量问题，我公司将不负责对产品的免费保修及事故责任。
2、产品基本要求：1）、对燃料必须符合燃烧设备自身的设计使用要求，对燃料的成分、热值、杂质等必须符合燃烧设备及锅炉产品的设计要求。
2）、锅炉辅机设备与供水设备及其它配套的设备，如果用户不需要我公司提供，则必须保证用户自己提供的设备符合我公司产品设计的要求，如因用户配套设备的问题而引起产品任何质量问题的，本公司概不负责；如用户需要自己配套其它设备的，必须按公司的提供的要求进行配套设备的购买，且购买回来的产品必须经过我公司的确认。
3）、锅炉安装完毕应进行冷态调试并预紧炉排，防止炉排热态时起拱跑偏。
运行中，一旦发现炉排卡死时，应紧急停炉，以免使事故扩大。
锅炉说明书
锅炉说明书锅炉说明书1. 引言锅炉是一种用于加热水或产生蒸汽的设备。
它被广泛应用于工业生产、供暖和发电等领域。
本文档旨在提供对锅炉的详细说明，包括工作原理、结构组成、使用方法和维护保养等方面的内容，以帮助用户正确使用和维护锅炉。
2. 工作原理锅炉通过将燃料燃烧产生的热能传递给水，使其升温并转化为蒸汽。
锅炉的核心部件是燃烧室和热交换器。
燃烧室内燃烧燃料产生高温高压的燃烧气体，燃烧气体通过热交换器与水进行热交换，将热能传递给水并使其升温，最终产生蒸汽。
3. 结构组成锅炉主要由以下组件组成：3.1 燃料供给系统燃料供给系统包括燃料储存装置、燃料输送系统和燃料燃烧系统。
燃料储存装置用于存放燃料，燃料输送系统将燃料从储存装置输送到燃烧系统，燃料燃烧系统将燃料燃烧产生热能。
3.2 燃烧系统燃烧系统由燃烧室和烟道组成。
燃烧室是燃料燃烧的地方，烟道则用于排出燃烧过程中产生的烟气。
3.3 热交换器热交换器是将燃烧气体的热能传递给水的装置。
常见的热交换器类型包括烟气热交换器和水热交换器。
3.4 控制系统控制系统用于监测和控制锅炉的运行状态。
它包括温度传感器、压力传感器、流量传感器等用于监测锅炉工作参数的传感器，以及控制器和执行器用于控制锅炉的运行状态。
4. 使用方法4.1 准备工作在启动锅炉之前，需要做好以下准备工作：- 确保锅炉的供水系统正常运行，并具备足够供水能力。
- 检查燃料供给系统，确保燃料储存装置中有足够的燃料。
- 检查燃烧系统，确保燃烧室和烟道清洁无阻塞。
4.2 启动锅炉按照以下步骤启动锅炉：1. 打开锅炉的燃料供给系统，并调整适当的供给量。
2. 打开燃烧系统的风机和点火装置，点燃燃料。
3. 等待燃烧室内的温度上升，直到达到设定值。
4. 启动水循环泵，将冷水导入热交换器。
5. 观察锅炉工作状态，确保各项参数正常。
4.3 关闭锅炉按照以下步骤关闭锅炉：1. 首先关闭燃烧系统中的风机和燃料供给系统。
2. 关闭水循环泵，停止供水。

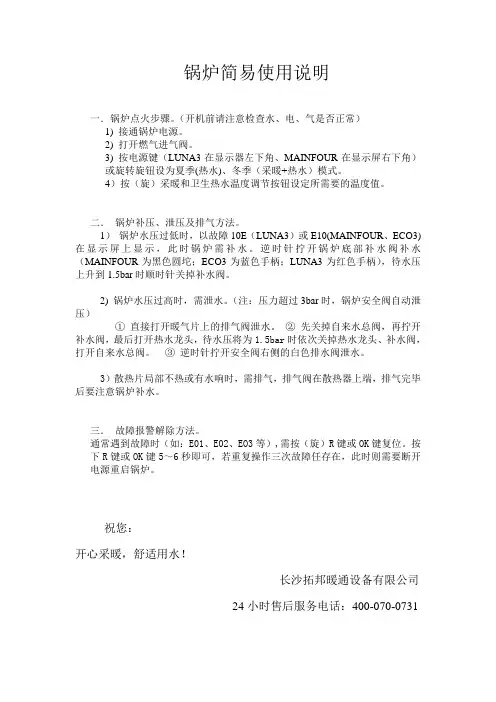

锅炉简易使用说明
锅炉简易使用说明
一．锅炉点火步骤。
（开机前请注意检查水、电、气是否正常）
1) 接通锅炉电源。
2) 打开燃气进气阀。
3) 按电源键（LUNA3在显示器左下角、MAINFOUR在显示屏右下角）
或旋转旋钮设为夏季(热水)、冬季（采暖+热水）模式。
4）按（旋）采暖和卫生热水温度调节按钮设定所需要的温度值。
二．锅炉补压、泄压及排气方法。
1）锅炉水压过低时，以故障10E（LUNA3）或E10(MAINFOUR、ECO3)在显示屏上显示，此时锅炉需补水。
逆时针拧开锅炉底部补水阀补水（MAINFOUR为黑色圆坨；ECO3为蓝色手柄；LUNA3为红色手柄），待水压上升到1.5bar时顺时针关掉补水阀。
2) 锅炉水压过高时，需泄水。
（注：压力超过3bar时，锅炉安全阀自动泄压）
①直接打开暖气片上的排气阀泄水。
②先关掉自来水总阀，再拧开补水阀，最后打开热水龙头，待水压将为1.5bar时依次关掉热水龙头、补水阀，打开自来水总阀。
③逆时针拧开安全阀右侧的白色排水阀泄水。
3）散热片局部不热或有水响时，需排气，排气阀在散热器上端，排气完毕后要注意锅炉补水。
三．故障报警解除方法。
通常遇到故障时（如：E01、E02、EO3等）,需按（旋）R键或OK键复位。
按下R键或OK键5～6秒即可，若重复操作三次故障任存在，此时则需要断开电源重启锅炉。
祝您：
开心采暖，舒适用水！
长沙拓邦暖通设备有限公司
24小时售后服务电话：400-070-0731。
电热水锅炉使用说明书
电热水锅炉使用说明书北京奥林匹亚锅炉有限公司———目录——一、产品规格 (3)二、锅炉的结构示意图 (3)三．锅炉的安装（标准） (4)四．控制器使用说明 (5)五．电路图 (14)一、产品规格1.立式电锅炉2.卧式电锅炉※本产品规格随技术改进等原因不经预告可变更二、锅炉的结构示意图1.立式电锅炉结构图452供暖水入口供暖水出口控 制 器供热水出口供热水入口5432154312212.卧式电锅炉结构图三、锅炉的安装1.锅炉安装系统图热水管旁通泵循环泵放气阀暖气片洗澡间自来水屋顶水箱出热水管膨胀水箱补充水管压力回水管供水管排污口2.锅炉的安装1) 锅炉安装必须由技术监督部门认可的专业人员安装。
2) 浴室及潮湿的地方绝对不能安装。
有可能造成绝缘不良而引起事故。
3) 锅炉的接地电阻应小于4Ω。
勿用电源零线做接地线。
4) 安装锅炉时，必须设置膨胀水箱，膨胀水箱应设在离锅炉顶部高1-2米之间。
5) 请用补水箱给锅炉补水，绝对不能直接连接自来水管。
6) 在锅炉的补充水管上不能安装任何阀门。
7) 为了定期检查和维修，请充分保障锅炉两侧的作业空间。
8) 安装电锅炉时，必须根据您使用的锅炉功率选择漏电保护器容量大小和导线的截面积。
以下参数供用户参考四、控制器使用说明*熟知调节器的所有功能您可以正确随意的调节锅炉运转。
1.主机控制器电源：启停锅炉。
运行：锅炉正常运行时点亮，锅炉发生异常现象停止运行并报警，排除故障后，按重复运行键重新启动锅炉。
水泵：显示循环泵的运行状态。
低水位：水量不足时点量；炉水不足自动切断运行，补满水后自动启动锅炉，补满水后，排出管道内的空气。
加热：加热管工作时点亮。
过热：显示炉体过热，炉体水温过高时点亮，循环水不畅通时点亮，过热保护器损坏时等点亮，排除故障后，按重复运行键，重新启动锅炉。
炉水温度调节：供暖水温调节。
重复运行：锅炉重新启动的装置。
五电路图1.LD0.01 380VM A I NC O N T R O L L43固态继电器触发线路65℃温度开关GJ3GJ2GJ1固态继电器NW V U AC 380V 锅炉控制器8 / 182.LD0.02-0.03 380VGJ6GJ5GJ44GJ2GJ3GJ13WNUV锅炉控制器7M A I NC O N T R O L L65℃温度开关固态继电器触发线路3. LD0.01 220VGJ13固态继电器锅炉控制器MAINCONTROLL加热器65℃温度开关固态继电器触发线路8AC 220V4GJ2GJ39 / 1810 / 184.LD0.045 380VUF K 32K K 1CB A N K 2K 34K 10967845321控制器水泵5.LD0.060 380V11 / 1812 / 18泵水12354876910K 4T 33K T 22K 1T T 32T T 1K 1J 1J 2N A B C1K K 23K 4K F U13 / 186.CDRS0.120 380VQF漏电断路器KM交流接触器KA中间继电器KT时间继电器A电流表V电压表PE CN锅炉控制器M A I NC O N T R O L14 / 187.CDRS0.160 380VM A I NC O N T R O L锅炉控制器NCPE QF漏电断路器KM交流接触器KA中间继电器KT时间继电器A电流表V电压表15 / 188.CDRS0.230 380VCN锅炉控制器M A I NC O N T R O L LQF漏电断路器KM交流接触器KA中间继电器KT时间继电器A电流表V电压表PE16 / 189. CDRS0.300 380VC13QF漏电断路器KM交流接触器KA中间继电器KT时间继电器A电流表V电压表锅炉控制器M A I NC O N T R O L LPE N10. CDRS0.350 380V17 / 18C13QF漏电断路器KM交流接触器KA中间继电器KT时间继电器A电流表V电压表锅炉控制器MAINCONTROLLPEN18 / 18。
锅炉的说明书
锅炉的说明书第一章：引言锅炉作为一种重要的热能设备，广泛应用于工业生产和民用领域。
本说明书将详细介绍锅炉的结构、原理、操作方法、维护保养等内容，旨在帮助用户正确使用和维护锅炉，确保其安全可靠运行。
第二章：锅炉的结构2.1 锅炉主体锅炉主体由炉膛、烟管、水管、过热器、再热器、空气预热器等组成。
炉膛是燃料燃烧的区域，烟管和水管负责传递热量和水蒸气。
过热器、再热器和空气预热器则用于提高锅炉的热效率。
2.2 炉排系统炉排系统由机械炉排和风冷炉排组成。
机械炉排负责将燃料均匀送入炉膛，并及时清除炉内积灰，保证燃烧的稳定性。
风冷炉排则用于冷却炉排，防止过热引起事故。
第三章：锅炉的工作原理3.1 燃烧系统锅炉燃烧系统由燃料供给系统、空气供给系统和点火系统组成。
燃料供给系统将燃料输送至炉膛，空气供给系统提供所需的氧气，点火系统用于点燃燃料。
3.2 循环系统循环系统负责将水送入锅炉，吸收炉内热量后产生蒸汽，再将蒸汽输送至用热设备。
循环系统包括给水泵、水箱、水管等组件，确保锅炉运行过程中水的循环流动。
第四章：锅炉的操作方法4.1 启动操作启动锅炉前，首先检查各个系统的运行状态，确保无异常情况。
然后按照操作规程逐步启动燃烧系统、循环系统和辅助设备，待锅炉运行稳定后，方可投入正常工作。
4.2 运行操作锅炉运行期间，操作人员应密切关注各项参数的变化，确保锅炉运行在安全、稳定、高效的状态。
定期检查燃料供给系统、循环系统和排污系统，及时清理积灰和污垢，保证锅炉的正常运行。
第五章：锅炉的维护保养5.1 清洁维护定期对锅炉进行清洗，清除炉内的积灰和污垢。
清洗过程中应注意安全，防止烫伤和化学品溅泼。
清洗后，及时检查各个部件的磨损情况，如有需要及时更换。
5.2 润滑维护锅炉各个运动部件应定期进行润滑，以减少摩擦和磨损。
使用适量的润滑剂，并按照规定的润滑周期进行维护保养，确保锅炉的正常运行。
第六章：锅炉的安全措施6.1 压力保护锅炉设有安全阀和过压保护装置，当锅炉内压力超过额定值时，安全阀会自动打开，释放压力，防止锅炉发生事故。
奥林匹亚彩色触摸屏真空热水炉说明书V1.0(2011-11)
版本：V1.0真空热水锅炉操作说明书（触摸屏）北京奥林匹亚锅炉有限公司目录一、概述................................................................... ……….１二、屏幕显示与操作 (1)常用操作 (3)定时操作 (4)手动操作 (6)故障查询 (6)通用参数 (7)运行分析 (8)系统操作 (10)三、自动控制 (12)四、故障识别与处理 (14)一、自动控制系统方案概述该自动控制系统采用工业自动控制技术方案。
硬件按功能模块化设计，信号输入、输出、调理等主要芯片，全部采用进口器件；软件面向对象设计，内嵌入精心设计的软件，软硬结合，对热能的协调利用进行自动控制和工况检测。
丰富的故障检测、故障报警、故障处理功能，保证了系统的安全可靠运行。
系统采用触摸屏，高量度、全中文显示，采用锅炉控制专用模块作为信息处理和中央控制单元。
以人机对话方式与锅炉用户交换信息，给操作者带来极大方便。
１）自动功能：即控制器能根据系统当前采集到的现场信号按用户设置的模式自动对系统进行控制。
２）软手动：即用户可通过触摸屏幕来实现对相应设备的开启或关闭操作。
３）故障识别：系统具备丰富的故障检测．故障报警等功能，最大限度地保证了锅炉的安全运行。
４）硬手动：通过操作板上的开关对相应设备进行手动操作。
二、屏幕显示与操作1、系统上电，屏幕显示如下画面：按触摸屏幕的任意部位，进入主控画面。
主控画面相当于系统控制操作的向导。
屏幕显示如下：主控画面顶部显示当前年月及当前时间，点按画面左上角主控画面可返回上一页，此功能适用所有画面。
可进行日常控制，显示设备状态，水温等相关运行信息；可进行定时工作，在此方式下，可查询相关定时运行状态；手动对设备进行开启或关闭操作；对通用参数（超温点等参数）等的设置；当前温度随时间变化的曲线，及设备累计运行时间；进行系统时间校正设定。
在主控画面画面选中进入常用控制后屏幕显示如下：常用控制画面，所有信息只作示意使用。
真空锅炉操作说明(DOC)
OLYMPLA BOILER燃油（气）真空热水锅炉控制柜操作说明书北京奥林匹亚锅炉有限公司目录一、自动控制系统方案概述--------------------１二、屏幕显示与操作--------------------------1-5三、设备的自动控制---------------------------6四、故障识别与处理---------------------------7五、操作密码输入方式------------------------8奥林匹亚真空锅炉控制器功能界面说明一、自动控制系统方案概述该自动控制系统采用工业自动控制技术方案。
硬件按功能模块化设计，信号输入、输出、条理等主要芯片，全部采用进口器件；软件面向对象设计，软硬结合，能对热能的协调利用进行自动控制和工况检测。
丰富的故障检测、故障报警功能，保证了系统的安全可靠运行。
系统采用液晶屏，高亮度、全中文显示，以杭州德联公司锅炉控制专用模块BCM作为信息处理和中央控制单元。
以人机对话方式与锅炉用户交换信息，给操作者带来极大方便。
本控制器型号：OLBV-802A-QK１）手／自动模式转换；在手动方式可对设备进行软手动操作。
２）工况监控：查阅当前出水温度、回水温度、烟道温度。
３）故障识别：系统具备丰富的故障检测．故障报警等功能，最大限度地保证了锅炉的安全运行。
二、屏幕显示与操作显示屏外形如下在以下画面中的按键如“▼”“▲”等均为提示图形，即用户可通过画面中的提示，在画面下面的8个按键:以及右边的数字键来实现相关的操作。
由于按键有限，各按键同时有多种功能，具体用户可根据屏幕当前画面的提示进行操作。
液晶屏背光灯如果当前液晶屏背光灯关闭，用户按任何键，液晶屏都不会执行该键在当前画面被定义的功能，而只是执行将背光灯打开的操作，只有在背光打开的情况下，用户所按的键才会执行相应的功能。
在两分钟之内，用户如果没有按任何键，背光灯将自动关闭，直至用户再次按下键盘。
锅炉使用基本操作流程
锅炉使用基本操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!**锅炉使用基本操作流程**一、开机前准备阶段。
在启动锅炉之前，必须做好充分的准备工作。
