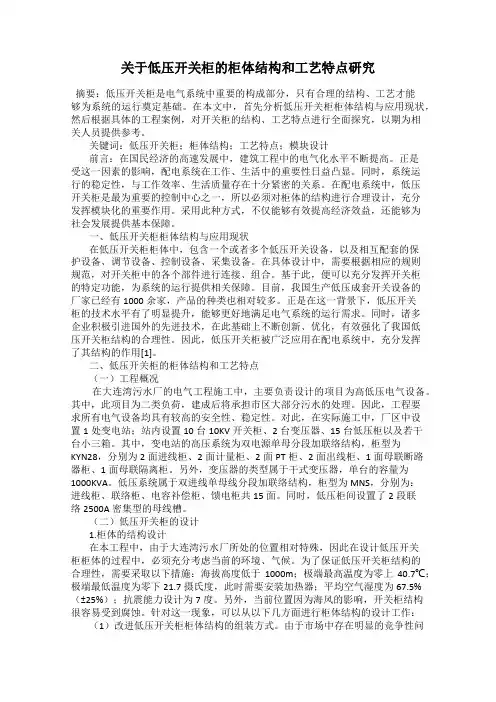

关于低压开关柜的柜体结构和工艺特点研究
关于低压开关柜的柜体结构和工艺特点研究摘要：低压开关柜是电气系统中重要的构成部分，只有合理的结构、工艺才能够为系统的运行奠定基础。
在本文中，首先分析低压开关柜柜体结构与应用现状，然后根据具体的工程案例，对开关柜的结构、工艺特点进行全面探究，以期为相关人员提供参考。
关键词：低压开关柜；柜体结构；工艺特点；模块设计前言：在国民经济的高速发展中，建筑工程中的电气化水平不断提高。
正是受这一因素的影响，配电系统在工作、生活中的重要性日益凸显。
同时，系统运行的稳定性，与工作效率、生活质量存在十分紧密的关系。
在配电系统中，低压开关柜是最为重要的控制中心之一，所以必须对柜体的结构进行合理设计，充分发挥模块化的重要作用。
采用此种方式，不仅能够有效提高经济效益，还能够为社会发展提供基本保障。
一、低压开关柜柜体结构与应用现状在低压开关柜柜体中，包含一个或者多个低压开关设备，以及相互配套的保护设备、调节设备、控制设备、采集设备。
在具体设计中，需要根据相应的规则规范，对开关柜中的各个部件进行连接、组合。
基于此，便可以充分发挥开关柜的特定功能，为系统的运行提供相关保障。
目前，我国生产低压成套开关设备的厂家已经有1000余家，产品的种类也相对较多。
正是在这一背景下，低压开关柜的技术水平有了明显提升，能够更好地满足电气系统的运行需求。
同时，诸多企业积极引进国外的先进技术，在此基础上不断创新、优化，有效强化了我国低压开关柜结构的合理性。
因此，低压开关柜被广泛应用在配电系统中，充分发挥了其结构的作用[1]。
二、低压开关柜的柜体结构和工艺特点（一）工程概况在大连湾污水厂的电气工程施工中，主要负责设计的项目为高低压电气设备。
其中，此项目为二类负荷，建成后将承担市区大部分污水的处理。
因此，工程要求所有电气设备均具有较高的安全性、稳定性。
对此，在实际施工中，厂区中设置1处变电站；站内设置10台10KV开关柜、2台变压器、15台低压柜以及若干台小三箱。
低压0.4KV开关柜的柜体结构和工艺特点
低压0.4KV开关柜的柜体结构和工艺特点摘要:0.4KV开关柜是一种能够充分满足低压设备稳定运行需求的开关柜装置，与常规的开关柜体相比，0.4KV开关柜的柜体结构较为特殊。
考虑到不同类型的开关柜制作工艺各不相同，低压开关柜的生产需要在原有的基础之上不断地进行工艺优化。
本文主要对于0.4KV开关柜的柜体结构和工艺特点开展分析，希望能够为更好的保障供电安全积累丰富的经验。
关键词:低压0.4KV开关柜；柜体结构；工艺特点一、引言随着人民生活水平的不断提升，电力已经成为了人们身边必不可少的重要能源，而在供配电系统中，低压开关柜发挥着至关重要的作用，无论是电力的输送还是电网的运行，都需要获得低压开关柜的支持。
0.4KV开关柜属于应用频率较高的一类装置，无论是抽出式低压开关柜还是固定式低压开关柜都有其明显的应用优势。
在生产和制造0.4KV开关柜你的过程中，应合理选择工艺手段，提高各部分之间衔接的稳固性，确保低压开关柜能够始终处于稳定运行的状态之下，延长其使用寿命，从而充分保障供电的安全性和可靠性。
二、低压0.4KV开关柜的柜体结构和工艺特点（一）以结构形式为分类标准以柜体结构形式为分类标准，可以将低压0.4KV开关柜分为固定式和抽出式两种类型，其柜体结构和工艺特点如下。
其一，固定式低压开关柜。
固定式的低压开关柜的柜体结构稳定性更强，但灵活性较差。
常见的固定式低压开关柜形态多样，包括屏幕式、箱式等不同类型，究其根本，这些差异往往存在于外形之上，固定式低压开关柜的柜体结构往往只有单列式和并列式两种类型。
固定式低压开关柜的两侧留有散热孔，在低压开关柜运行的过程中，元件温度升高，产生的热量会通过散热孔排出，且必要时可以通过拆除顶盖达到快速散热或进行部件装配的目的。
技术人员在安装柜体的过程中，通常会先进行柜体两侧材料的组装，形成较为稳定的支撑结构后再填补其他部分。
固定式低压开关柜的柜体无需进行过于复杂的外观设计，但外在形态必须完整。

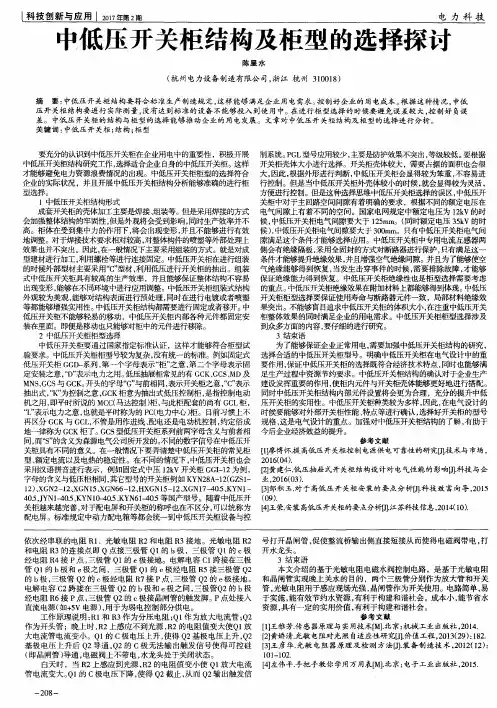

中低压开关柜结构及柜型的选择探讨
１中低压开 关柜结构形 式 成套 开关柜 的壳 体加工 主要是焊 接 、 组 装等 。 但 是采用焊 接 的方 式
会加强整体结构的牢固性 ， 但是外观将会受到影响， 同时生产效率并不 高。柜体在受到集中力的作用下 ， 将会出现变形 ， 并且不能够进行有效
地 调整 。 对 于焊接技 术要求相 对较高 ， 对 整体构件 的喷塑 等外部处理 上 效 果也并不 突 出。因此 ， 在 一般 隋况 下主要采 用组装 的方式 。就是对 成 型建材进行加工 ， 利用螺栓等进行连接固定。中低压开关柜在进行组装 的时候外部型材主要采用“ Ｃ ” 型材 ， 利用低压进行开关柜的抽出。组装 式 中低压 开关 柜具有 较高 的生产 效率 ，并且能 够保证 整体结 构不 容易 出现变形 ， 能够在不同环境中进行应用调整。中低压开关柜组装式结构 外观较 为美 观 ， 能够对 结构 表面进 行预处 理 ， 同时在进行 电镀 或者 喷塑 等都能够增强实用性。 中低压开关柜结构都需要进行固定或者移开。 中 低压开关柜不能够轻易的移动 ，中低压开关柜 内部各种元件都固定安 装在里面。即便是移动也只能够对柜中的元件进行移除。 ２ 中低压 开关柜 柜型选择 中低压 开关柜 要通过 国家 指定标 准认证 ，这样 才能 够符合 柜型试 验要求 。中低压 开关 柜柜 型号较 为复杂 ， 没有统 一 的标 准。例 如固定 式 低压 开关 柜 Ｇ Ｇ Ｄ 一 系列 ， 第一个 字母 表示 “ 柜” 之意 ， 第 二个 字母 表示 固 定安装 之意 ， … Ｄ’ 表示 电力之 用。 低压 抽屉柜常 见的有 Ｇ Ｃ Ｋ 、 Ｇ Ｃ Ｓ 、 ＭＤ及 ＭＮ Ｓ ， Ｇ Ｃ Ｓ 与Ｇ Ｃ Ｋ 。 开头 的字母 … Ｇ’ 与前 相 同 ， 表示 开关柜 之意 ， “ ｃ ” 表 示 抽出式， “ Ｋ ” 为控制之意， Ｇ Ｃ Ｋ柜意为抽出式低压控制柜， 是指控制电动 机 之用 ， 即平时所 说 的 Ｍ Ｃ Ｃ （ 马达控 制 ） 柜， 与此 柜配 套 的尚有 Ｇ Ｃ Ｌ柜 ， “ ’ 表 示电力之 意 ， 也就是平 时称 为的 Ｐ Ｃ （ 电力 中心 ） 柜 。 目前 习惯上 不 再区分 Ｇ Ｃ Ｋ与 Ｇ Ｃ Ｌ ， 不管是用作进线 、 配 电还是电动机控制， 约定俗成 地一律称为 Ｇ Ｃ Ｋ柜了。 Ｇ Ｃ Ｓ型低压开关柜系列前两字母含义与前者相 同， 而“ Ｓ ” 的含义为森源电气公司所开发的。 不同的数字信号在中低压开 关 柜具有 不 同的意 义。在一 般 隋况 下要 弄清楚 中低压 开关柜 的常 见柜 型、 额定 电流 以及 电热 的稳 定性 。在不 同的情况 下 ， 中低 压开 关柜 也会 采 用汉语 拼音 进行 表示 ，例如 固定式 中压 １ ２ ｋ Ｖ开 关柜 Ｇ Ｇ Ｉ － １ ２ 为例 ， 字母的含义与低压柜相同， 其它型号的开关柜例如 Ｋ Ｙ Ｎ ２ ８ Ａ 一 １ ２ （ Ｇ Ｚ Ｓ １ —
低压成套开关设备的结构设计探讨
低压成套开关设备的结构设计探讨目前我国电力行业技术水平有了很提升，低压成套开关设备被广泛应用在电力企业中。
该文介绍了低压成套设备的结构组成。
阐述了各个结构部分对整个低压成套设备性能，包括结构性能和电气性能的影响，并给出了一些结构优化建议。
标签：低压；成套开关设备；结构设计；探讨低压成套设备是整个低压供电系统的重要组成部分，应用于现代生活的每个场合。
例如发电厂、变电所、居民区等。
由于低压成套设备承担着电能分配地特殊功能，如何保证运行的安全性显得至关重要。
然而，低压成套设备柜体结构设计是否合理，直接关系到低压成套设备的各项安全性能。
本文将从低压成套设备的结构入手，具体分析各个部分对其性能的影响。
一、低压成套开关设备对电力系统运行的重要性在电力输配电系统运行过程中，低压成套开关设备及相关联的控制设备扮演着十分重要的角色，既能够实现对输配电系统的有效控制，又能够实现对输配电系统的很好保护，还能够实现对输配电系统的信号传输以及数据转换等，具有非常强大的功能。
另外，低压成套开关设备的质量好坏，会直接对电力系统的正常运行造成很大的影响，如果低压成套开关设备性能指标存在问题，将使得输配电系统操作的工作人员和电力设备面临严重的安全威胁。
二、设备结构设计低压成套设备结构性能包括：1）机械强度；2）成套设备的防护等级；3）电击防护和保护电路完整性；4）开关器件和元件的组合、内部电路和连接、外接导体端子。
众所周知，成套设备正常运行过程中会出现多个应力现象，有机械应力、电应力、热应力等。
而柜体支撑结构则是承受这些应力的关键结构部件。
因此，低压成套开关柜必须选择适当的型材来满足其性能。
目前，主流低压成套设备都采用相应的专用型材作为自身的柜体支撑结构，极大地提高了低压成套开关柜的应力承受能力。
例如：GCS低压抽出式开关柜均采用KS型材作为柜体支撑结构，GCK低压抽出式开关柜采用异形钢材FA型材，并利用三维角板定位，螺旋连接无焊接结构，MNS低压抽出式开关柜则采用内外经镀锌钝化处理的C型材作为其支撑结构。

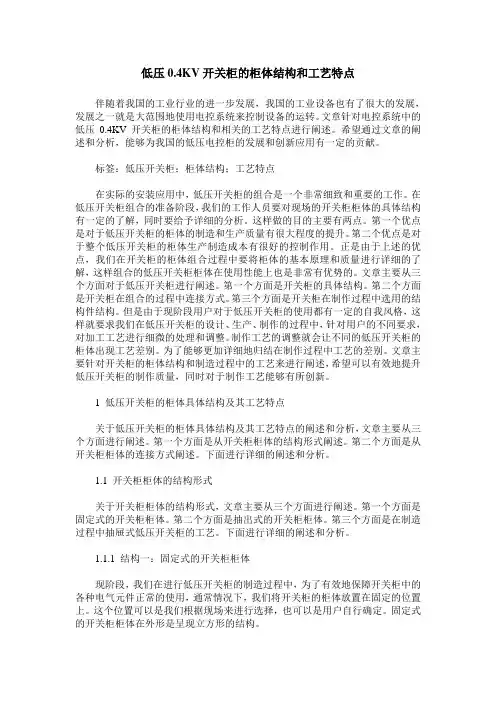

低压0.4KV开关柜的柜体结构和工艺特点
低压0.4KV开关柜的柜体结构和工艺特点伴随着我国的工业行业的进一步发展，我国的工业设备也有了很大的发展，发展之一就是大范围地使用电控系统来控制设备的运转。
文章针对电控系统中的低压0.4KV开关柜的柜体结构和相关的工艺特点进行阐述。
希望通过文章的阐述和分析，能够为我国的低压电控柜的发展和创新应用有一定的贡献。
标签：低压开关柜；柜体结构；工艺特点在实际的安装应用中，低压开关柜的组合是一个非常细致和重要的工作。
在低压开关柜组合的准备阶段，我们的工作人员要对现场的开关柜柜体的具体结构有一定的了解，同时要给予详细的分析。
这样做的目的主要有两点。
第一个优点是对于低压开关柜的柜体的制造和生产质量有很大程度的提升。
第二个优点是对于整个低压开关柜的柜体生产制造成本有很好的控制作用。
正是由于上述的优点，我们在开关柜的柜体组合过程中要将柜体的基本原理和质量进行详细的了解，这样组合的低压开关柜柜体在使用性能上也是非常有优势的。
文章主要从三个方面对于低压开关柜进行阐述。
第一个方面是开关柜的具体结构。
第二个方面是开关柜在组合的过程中连接方式。
第三个方面是开关柜在制作过程中选用的结构件结构。
但是由于现阶段用户对于低压开关柜的使用都有一定的自我风格，这样就要求我们在低压开关柜的设计、生产、制作的过程中，针对用户的不同要求，对加工工艺进行细微的处理和调整。
制作工艺的调整就会让不同的低压开关柜的柜体出现工艺差别。
为了能够更加详细地归结在制作过程中工艺的差别。
文章主要针对开关柜的柜体结构和制造过程中的工艺来进行阐述，希望可以有效地提升低压开关柜的制作质量，同时对于制作工艺能够有所创新。
1 低压开关柜的柜体具体结构及其工艺特点关于低压开关柜的柜体具体结构及其工艺特点的阐述和分析，文章主要从三个方面进行阐述。
第一个方面是从开关柜柜体的结构形式阐述。
第二个方面是从开关柜柜体的连接方式阐述。
下面进行详细的阐述和分析。
1.1 开关柜柜体的结构形式关于开关柜柜体的结构形式，文章主要从三个方面进行阐述。

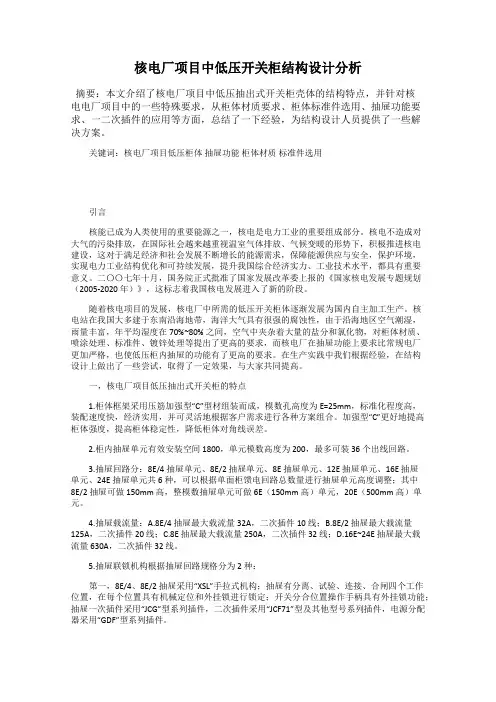

核电厂项目中低压开关柜结构设计分析
核电厂项目中低压开关柜结构设计分析摘要：本文介绍了核电厂项目中低压抽出式开关柜壳体的结构特点，并针对核电电厂项目中的一些特殊要求，从柜体材质要求、柜体标准件选用、抽屉功能要求、一二次插件的应用等方面，总结了一下经验，为结构设计人员提供了一些解决方案。
关键词：核电厂项目低压柜体抽屉功能柜体材质标准件选用引言核能已成为人类使用的重要能源之一，核电是电力工业的重要组成部分。
核电不造成对大气的污染排放，在国际社会越来越重视温室气体排放、气候变暖的形势下，积极推进核电建设，这对于满足经济和社会发展不断增长的能源需求，保障能源供应与安全，保护环境，实现电力工业结构优化和可持续发展，提升我国综合经济实力、工业技术水平，都具有重要意义。
二〇〇七年十月，国务院正式批准了国家发展改革委上报的《国家核电发展专题规划（2005-2020 年）》，这标志着我国核电发展进入了新的阶段。
随着核电项目的发展，核电厂中所需的低压开关柜体逐渐发展为国内自主加工生产。
核电站在我国大多建于东南沿海地带，海洋大气具有很强的腐蚀性，由于沿海地区空气潮湿，雨量丰富，年平均湿度在70%~80% 之间，空气中夹杂着大量的盐分和氯化物，对柜体材质、喷涂处理、标准件、镀锌处理等提出了更高的要求，而核电厂在抽屉功能上要求比常规电厂更加严格，也使低压柜内抽屉的功能有了更高的要求。
在生产实践中我们根据经验，在结构设计上做出了一些尝试，取得了一定效果，与大家共同提高。
一，核电厂项目低压抽出式开关柜的特点1.柜体框架采用压筋加强型“C”型材组装而成，模数孔高度为E=25mm，标准化程度高，装配速度快，经济实用，并可灵活地根据客户需求进行各种方案组合。
加强型“C”更好地提高柜体强度，提高柜体稳定性，降低柜体对角线误差。
2.柜内抽屉单元有效安装空间 1800，单元模数高度为 200，最多可装 36 个出线回路。
3.抽屉回路分：8E/4 抽屉单元、8E/2 抽屉单元、8E 抽屉单元、12E 抽屉单元、16E 抽屉单元、24E 抽屉单元共 6 种，可以根据单面柜馈电回路总数量进行抽屉单元高度调整；其中8E/2 抽屉可做 150mm 高，整模数抽屉单元可做 6E（150mm 高）单元，20E（500mm 高）单元。
低压开关柜的柜体结构和工艺特点
低压开关柜的柜体结构和工艺特点一、引言柜体结构是低压开关柜组合基础，因此柜体制造工艺就成了基础的基础。
作为柜体它既要充足各电器单元的组合功能条件（如型式的统一，组合的标准，功能的调配等），还要充足柜体的固有要求（如坚固牢靠、整齐美观、调整简单等）。
由于柜体结构要求不一，以及制造单位加工手段不一，它们的制造工艺就不能强求完全一致。
但制造中也存在带普遍意义的较关键的工艺特点，现将这些特点结合柜体结构选择作些简要介绍。
二、柜体结构和工艺特点对于柜体结构及其工艺大致可以从：结构形式、连接方式、构件取材等方面加以区分。
1、从结构形式上分（1）固定式：能充足各电器元件牢靠地固定于柜体中确定的位置。
柜体外形一般为立方体，如屏式、箱式等，也有棱台体如台式等。
这种柜有单列，也有排列。
为了保证柜体形位尺寸，往往实行各构件分步组合方式，一般是先构成两片或左右两侧，然后再构成柜体，或先充足外形要求，再顺次连接柜体内务支件。
构成柜体各棱边的零件长度必需正确（公差取负值），才能保证各方面几何尺寸，从而保证整体外形要求。
对于柜体两侧面，固考虑排列需要，中心不能有隆起现象。
另外从安装角度考虑，底面不能有下陷现象。
在排列安装中，地基平整是先决条件，但干整度和柜体本身都有肯定误差，在排列中要尽量抵消横向差值，而不要造成差值积累，由于差值积累将造成柜体变形，影响母线联结及产生组件安装异位、应力集中，甚至影响电器寿命。
故在排列时宜用地基最高点为安装参考点，然后渐渐垫正扩排，在底面干整度较理想并可推测条件下，也可实行由中心向两侧扩排方式，使积累差值均布。
为了易于调整，抵消公差积累，柜体宽度公差都取负值。
柜体的各个构件结合体完成以后，视需要还应进行整形，以充足各部分形位尺寸要求。
对定型或批量较大的柜体制造时应充分考虑用工装夹具，以保证结构的正确统一，夹具的基准面以取底面为妥，夹具中的各定位块布置以工作取出便利为准，对于柜体的外门等因易受运输和安装等影响，一般在安装时进行统一调整。
低压开关柜结构的设计及整体优化分析
低压开关柜结构的设计及整体优化分析摘要：低压开关柜是电气控制系统的关键构成部分，低压开关柜的箱体结构是低压电气元器件的主要媒介，因而低压开关柜结构的设计对低压开关柜的可靠运作起着至关重要的作用。
基于此，文中针对低压开关柜的结构设计及整体优化展开了进一步的剖析。
关键词：低压开关柜；柜体结构；模块设计前言在配电系统中，低压开关柜是最重要的控制系统之一，在当代电网基本建设中也起着非常重要的功效。
低压开关柜的柜体结构是组合型的。
低压开关柜的柜体结构不但要考虑各种电气设备模块在组成作用上的规定，如作用的分派、组成规范和类别的统一等，还要考虑不同客户对低压开关柜的人性化规定。
因而，服务器机柜结构的制定务必充分运用模块化设计的主要功效。
只有这样才可以获得可观的经济收益。
1、低压开关柜的结构特点1.1结构形式分类从低压开关柜的总体生产制造和运用状况剖析，按其结构形式可分成两大类。
最先是固定式，即设备固定不动在已知的部位，能达到各种各样电气元件的基本功能规定。
箱体内部构造能合理固定不动电气元件，进行低压开关柜的安装和生产制造；不仅如此，固定式也有利于拆装机柜和连接设备，维护保养机柜内的电气元件。
依据外观设计的不一样，固定式低压开关柜可分成台式一体机、厢式和平台式。
第二种是抽出式，即高压开关柜中的一些设备可以挪动。
抽出式低压开关设备中的可行走机构使其电气元件的拆换更为便捷。
但在设计方案机柜构造时，应考虑到可挪动设备的稳定性和便携式[1]。
1.2柜体框架形式分类低压开关柜的柜体框架从制造加工工艺方面可划分为三类。
最先，它是一个焊接框架，即根据焊接将接入的框架构件固定不动。
焊接框架坚固，制造加工工艺简易，但精度相对性较弱。
在焊接全过程中，零件遇热后非常容易发生焊接形变、脱焊等欠佳问题。
因而，应用焊接框架务必确保使用工作人员具备较好的焊接专业技能。
此外，当焊接框架规格比较大时，要考虑到服务器机柜框架总体表层处理的可行性分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于中低压开关柜的结构设计和工艺特点的相关探讨
摘要：随着经济与社会的快速发展，近年来我国工业设备领域实现了较为长足
进步，各类新型中低压开关柜的出现便属于这种进步的典型表现，基于此，本文
简单分析了中低压开关柜的结构设计思路，并详细论述了中低压开关柜的工艺特点，希望由此能够为相关业内人士带来一定启发。
关键词：中低压开关柜；结构设计；工艺特点
前言
在各领域用电需求快速增长的今天，中低压开关柜在我国配电网络、电力输送、电能转换等领域的应用日渐广泛化，中低压开关柜结构设计的受关注程度也
因此不断提升，而为了保证中低压开关柜更好服务于我国各领域发展，正是本文
围绕中低压开关柜的结构设计和工艺特点开展具体研究的原因所在。
1.中低压开关柜的结构设计思路
1.1低压开关柜结构设计
固定式低压开关柜为常用的低压固定柜，Prisma型低压开关柜因结构零件加
工难度大导致性价比不高，而在具体的低压开关柜结构设计中，应尽量选择固定
式开关柜，这是由于固定式开关柜具备价格低廉、简单可靠优势，抽出式开关柜
的成本则要远远高于固定式开关柜，抽出式开关柜存在的故障率高不足也需要得
到设计人员的关注，但考虑到固定式开关柜结构设计领域发展较为成熟、近年来
电力改造使得抽出式开关柜应用范围正不断扩大，抽出式低压开关柜结构的设计
也应得到较高关注[1]。
GCK（L）、GCS、MNS、MDmax、8PT、Blokset（B柜）均属于典型的抽出式
开关柜型号，这类抽出式开关柜在结构层面存在显著差异，如其中的GCK（L）型抽出式开关柜的安装模数为20，采用设置在柜顶的水平母线，垂直母线无阻燃塑
料板，最小抽屉单元为1单元抽屉，骨架采用强度较高的C型材，联锁装置形式
为操作手柄、抽屉推进方式为摇把摇进。
结合GCK（L）型抽出式开关柜的结构构成不难发现，在具体的低压开关柜结构设计中，柜后与柜侧出线、抽屉多寡、开
关柜连锁机构及推进结构、开关柜的防护等级与柜内分隔方式、整体结构强度均
应得到重点关注。
以抽出式低压开关柜结构设计为例，该设计必须遵循《低压成
套开关设备》（GB7251.1-97）、《低压成套设备和开关设备》（IEC439）等规范
的要求，具体设计则需要首先了解客户要求，以此结合现有部件组合绘制三视图、连接件三视图、零件，并通过软件进行装配、校核，即完成了低压开关柜结构的
初步设计，随后依次进行柜体结构改进、柜体面板设计、非公司标准件的设计、
零件的改进，即可保证抽出式低压开关柜结构设计质量[2]。
1.2中压开关柜结构设计
固定式中压开关柜、移开式中压开关柜属于我国最主流中压开关柜，二者的
设计也存在较大差别，但开关柜壳体的大小、气室结构优化均应在中压开关柜结
构设计中得到重点关注。
以某移开式中压开关柜设计为例，该设计采用了基于
TM的功能设计方法，具体设计流程可概括为：“市场客户需求→功能分析→初步
确定设计方案→得出功能条件及设计条件→构建尺寸链模型→对各个功能尺寸分
配公差→开展统计分析计算→计算结果满足制造工艺要求→输出尺寸公差报告”，
以其中的公差优化优化为例，该环节需围绕功能条件的相应功能尺寸公差进行统
计分析计算，由此即可得出功能条件设计结果，如计算无法得出结果，则需要进
行优化功能条件对应的各功能尺寸敏感度和权重比较，以此针对性提高设计加工
精度（敏感性较大功能尺寸），并适当放宽功能尺寸的设计公差（宽权重系数较
小功能尺寸），即可保证移开式中压开关柜结构设计质量。
2.中低压开关柜的工艺特点分析
2.1低压开关柜工艺特点
不同的低压开关柜往往在工艺特点上存在显著差别，本文仅对其中代表性较
高的低压开关柜进行详细介绍：（1）固定式低压开关柜。
这类低压开关柜一般
选用通用柜形式的柜体，构件则采用8MF冷弯型钢局部焊接组装，在专业厂家提供的零配件支持下，柜体的质量和精度往往较高。
同时，固定型低压开关柜在工
作效率、散热等层面同样具备显著特点，这是由于固定型低压开关柜的零部件按
照模板原理设计，且柜体的上下端存在不同数量的散热槽孔，采用转轴式活动铰
链与构架连接的柜门则使得固定式低压开关柜的防护等级大大提升。
值得注意的是，固定式低压开关柜一般采用黄金分割比方法进行柜体外形设计，且多采用聚
酯型烘漆作为柜体面漆，固定式低压开关柜的美观性也因此大大提升。
（2）抽
出式低压开关柜。
这类低压开关柜具备标准化程度较高、安全性能优秀、可装母
线桥、维修方便等特点，这是由于抽出式低压开关柜采用拼装式组合结构，零部件、模孔数通用性也较强，柜体各部分由绝缘板或钢板隔离，机械联锁的抽屉小
室门与断路器开关操作手柄、插接线形式的输入输出线也使得抽出式低压开关柜
具备显著的工艺优势。
但值得注意的是，抽出式低压开关柜的造价较高且可能引
发接触不良现象，这点必须得到相关业内人士的高度关注[3]。
2.2中压开关柜工艺特点
不同的中压开关柜工艺同样存在显著差别，较为典型的工艺特点如下所示：（1）固定式中压开关柜。
这类中压开关柜具备结构简单、加工容易、造价低廉
等优势，无需活动插接头使得固定式中压开关柜较为适合接头部分为固定接线、
额定电流较大情况，维修不修方便、需设置隔离开关且故障率较高、难以达到“五防”要求等则属于固定式中压开关柜的不足。
一般情况下，固定式中压开关柜的主要元件会置于单独的间隔内，并能够在断路器上下方安装三工位隔离开关，采用
充气式负荷开关的固定式中压开关柜则能够满足开断不大于31.5kA、额定电流不
超过1250A的需要。
（2）移开式中压开关柜。
移开式中压开关柜多采用功能设
计方法，其机械连锁的鲁棒性能够由此得到较好保障，电力系统稳定运行、人身
安全也将同时获得可靠保证。
以广东正超电气有限公司开发的KYN-40.5金属铠装
移开式中置柜为例，该中压开关柜工艺具备制作工艺成熟、体积小外形美观等优点，中置式断路器传动丝杠没有偏心距、四叶片金属活门封闭性能好且开启度高、接地开关操动结构伞齿轮传动也使得该型号的移开式中压开关柜可较好满足各领
域需要，出现发热故障的可能性较低、驱动省力、操作简单轻便利于维护、侧板
局部刚度弥补等同样属于KYN-40.5金属铠装移开式中置柜的特点。
3.结语
总上所述，中低压开关柜的结构设计具备较为广阔的前景，在此基础上，本
文涉及的低压开关柜结构设计、中压开关柜结构设计等内容，则提供了可行性较
高的中低压开关柜结构设计路径，而为了实现更高水平的中低压开关柜结构设计，中低压开关柜发热与绝缘问题、低压抽屉式开关柜一次与二次插接头故障、柜体
强度问题等也应成为业界人士关注的重点。
参考文献：
[1]吴晓伟.低压开关柜结构设计对电气性能的影响[J].南方农机，2018，49（11）：203.
[2]杨银迪，马云家.低压0.4KV开关柜的柜体结构和工艺特点[J].科技创新与应用，2016（06）：196.
[3]汤继东.中低压开关柜结构及柜型的选择[J].电气工程应用，2013（03）：2-17.。
