一、防爆电气设备选型
1、根据区域类别选择防爆电气设备型式
ICC60079-15
美国电气法NEC500
GB50058-92
GB3836.15-2000
0区
ia本质安全型电气设备和电路
1区
隔暴型，能承受2个故
d，p，e，（慎用）
d,p,e（仅限于接线盒、
d，p，e，i，q，o，m
障的本安型，通风型
i，q，o，m
箱，单插脚荧光灯等）
i，q，o，m
2区
（1）1区用设备
（1）1区用设备
（1）区用设备
（1）1区用设备
（2）“n”型
（2）“n”型
（2）“e”型
（2）“n”型
（3）正常工作中不产
（3）正常工作中不产
生火花设备
生火花设备
注1：
对于标有“S”的特殊型设备，应按照设备上表明的区域类型选用，
并注意安装和使用的特殊
条件。
注2：
根据我国实际情况，允许在1区中使用的“e”型设备仅限于：
a）在正常运行中不产生火花、电弧或危险温度的接线盒和接线箱，包括主体为“d”或“m”
型、接线部分为“e”型的电气产品。
b）配置有合适热保护装置（GB3836.4附录D）的“e”型低压异步电动机（启动频繁和环境条
件恶劣者除外）。
c）单插头“e”型荧光灯
0区：爆炸性气体环境连续出现和长时间存在的场所。
1区：在正常运行时，可能出现爆炸性气体环境的场所。
2区：在正常运行时，不可能出现爆炸性气体环境，如果出现也是偶尔发生并且仅是短时间存在的场所。
2、根据气体或蒸气的引燃温度选取防爆电气设备型式
防爆电气设备应按其最高表面温度不超过可能出现的任何气体或蒸气的引燃温度选型。
防爆电气设备和环境温度-20℃～+40℃(如果电气设备标志了温度范围，设备只能在这个范围内使用)。
温度组别、表面温度和引燃温度之间的关系
电气设备的温度组别
电气设备的最高表面温度
气体或蒸气的引燃温度
T1
450℃
＞450℃
T2
300℃
＞300℃
T3
200℃
＞200℃
T4
135℃
＞135℃。
防爆电气设备基本常识范文（二篇）
防爆电气设备基本常识范文一、引言防爆电气设备是指在爆炸性气体环境中使用的电气设备，其设计和制造需要遵循一定的规范和标准，以确保在危险环境中的使用安全。
本文将介绍防爆电气设备的基本常识。
二、防爆电气设备的分类根据国际标准，防爆电气设备可分为以下两大类：1. 防爆型（Ex d）设备：这类设备通过密封外壳的方式阻止爆炸性气体进入设备内部，以防止火花或高温引发爆炸。
常见的防爆型设备有防爆电动机、防爆灯具等。
2. 隔爆型（Ex t）设备：这类设备与防爆型设备相比，采用隔离措施来防止火花或高温波及到爆炸性气体环境中。
常见的隔爆型设备有隔爆电缆、隔爆控制盘等。
三、防爆电气设备的标志为了方便识别和查找，防爆电气设备上都会标注相应的防爆标志。
常见的防爆标志包括以下几种：1. Ex标志：表示设备可以在爆炸性气体环境中使用。
2. EEx标志：表示设备可以在爆炸性气体和蒸汽环境中使用。
3. II标志和I标志：表示设备的爆炸性气体分组。
II标志适用于非煤矿物行业，I标志适用于煤矿行业。
4. D标志：表示设备的防爆型式。
四、防爆电气设备的安装要点安装防爆电气设备时需要注意以下几个要点：1. 设备的选择：根据具体的使用环境和需求，选择合适的防爆电气设备。
2. 设备的安装位置：根据设备的等级和防爆区域的要求，确定设备的安装位置。
一般来说，装置等级高的设备应该安装在较安全的区域。
3. 密封性的要求：防爆电气设备的密封性对防止爆炸起着关键作用，安装设备时需要确保设备与周围环境的密封性。
4. 排水和通风：防爆电气设备的安装位置需要考虑排水和通风的问题，以确保设备正常运行。
五、防爆电气设备的维护和检修为了保证防爆电气设备的安全和可靠性，需要进行定期的维护和检修。
以下是一些常见的维护和检修要点：1. 清洁：定期清洁设备表面和内部的灰尘和污垢，确保设备通风良好。
2. 检查接地：检查设备的接地情况，确保设备的接地良好。
3. 检查电缆：定期检查电缆的连接情况，确保电缆的可靠性。
防爆电气设备的防爆常识

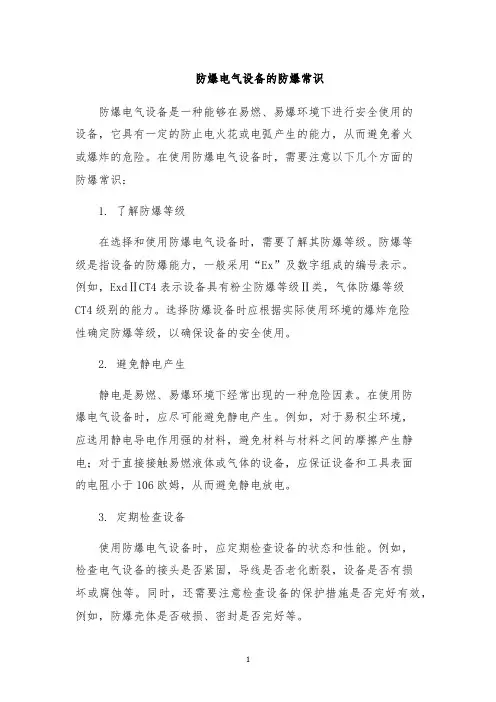

防爆电气设备的防爆常识防爆电气设备是一种能够在易燃、易爆环境下进行安全使用的设备，它具有一定的防止电火花或电弧产生的能力，从而避免着火或爆炸的危险。
在使用防爆电气设备时，需要注意以下几个方面的防爆常识：1. 了解防爆等级在选择和使用防爆电气设备时，需要了解其防爆等级。
防爆等级是指设备的防爆能力，一般采用“Ex”及数字组成的编号表示。
例如，ExdⅡCT4表示设备具有粉尘防爆等级Ⅱ类，气体防爆等级CT4级别的能力。
选择防爆设备时应根据实际使用环境的爆炸危险性确定防爆等级，以确保设备的安全使用。
2. 避免静电产生静电是易燃、易爆环境下经常出现的一种危险因素。
在使用防爆电气设备时，应尽可能避免静电产生。
例如，对于易积尘环境，应选用静电导电作用强的材料，避免材料与材料之间的摩擦产生静电；对于直接接触易燃液体或气体的设备，应保证设备和工具表面的电阻小于106欧姆，从而避免静电放电。
3. 定期检查设备使用防爆电气设备时，应定期检查设备的状态和性能。
例如，检查电气设备的接头是否紧固，导线是否老化断裂，设备是否有损坏或腐蚀等。
同时，还需要注意检查设备的保护措施是否完好有效，例如，防爆壳体是否破损、密封是否完好等。
4. 操作规范在使用防爆电气设备时，需要遵守操作规范。
例如，设备的开关应该在正常工作范围内使用，禁止在过载情况下使用；禁止对设备进行非法改装和维修等。
同时，还应注意工作时的环境和气氛，防止产生易燃气体和蒸汽等危害物质。
5. 储存安全在停止使用防爆电气设备时，应将其储存于安全的地方。
需要注意仓库防火、防潮、防爆等措施。
对于易燃、易爆性物质，应与防爆电气设备分开储存，以防止发生意外事故。
使用防爆电气设备需要注意防爆等级选择、避免静电产生、定期检查设备、操作规范、储存安全等方面的问题，以确保设备的安全使用和使用环境的安全。
防爆电气设备基本常识(二篇)
方案计划参考范本
防爆电气设备基本常识(二篇)
目录：
防爆电气设备基本常识一
防爆电气设备管理办法二
- 1 -
防爆电气设备基本常识一
0区：爆炸性气体环境连续出现和长时间存在的场所。
1区：在正常运行时，可能出现爆炸性气体环境的场所。
2区：在正常运行时，不可能出现爆炸性气体环境，如果出现也是偶尔发生并且仅是短时间存在的场所。
2、根据气体或蒸气的引燃温度选取防爆电气设备型式
防爆电气设备应按其最高表面温度不超过可能出现的任何气体或蒸气的引燃温度选型。
防爆电气设备和环境温度-20℃～+40℃(如果电气设备标志了温度范围，设备只能在这个范围内使用)。
温度组别、表面温度和引燃温度之间的关系
GB3836.1-2000IEC60079-0:1998《爆炸性气体环境用电气设备第1部分：通用要求》
GB3836.2-2000IEC60079-1:1990《爆炸性气体环境用电气设备第2部分：爆炸型d》
GB3836.3-2000IEC60079-7:1990《爆炸性气体环境用电气设备第3部分：增安型e》
GB3836.4-2000IEC60079-11:1990《爆炸性气体环境用电气设备第4部分：本质安全型i》
GB3836.13-1997IEC60079-19:1993《爆炸性气体环境用电气设备第13部分：爆炸性气体环境用电气设备的检修》
GB3836.14-2000IEC60079-10:1995《爆炸性气体环境用电气设备第14部分：危险场所分类》
2 / 2。
防爆电器基础知识
防爆电器基础知识
一、基础知识：
爆炸环境：可能发生爆炸的环境。
爆炸性气氛：在大气条件下，气体、蒸汽或雾状可燃物质与空气的混合物，在混合物中点燃后，会在未燃烧混合物的整个环境中燃烧。
运行温度：设备在额定运行时达到的温度。
较高的表面温度：电气设备在允许的不利条件下运行时，其表面或任何部分可能达到并可能导致周围爆炸环境的较高温度。
防爆型：用于防止电气设备点燃周围爆炸性气体环境的一种特定方法。
本质安全电路：在正常工作和规定的故障条件下，当发生任何电火花或热效应时，不能点燃规定的爆炸性气体环境的电路。
实质安全设备：所有电路都是实质安全电路的电气设备。
隔爆外壳：一种防爆类型的电气设备，其外壳能承受可燃杂质通过外壳的任何接合面或结构间隙渗入外壳内部而不被损坏的内部爆炸，不会引起一种或多种气体或蒸汽形成的外部爆炸环境点燃。
隔爆外壳的隔爆型通常称为隔爆型，用字母“D”表示。
符号Ex表示电气设备满足一种或几种防爆类型的要求。
二.分类和温度组：
爆炸性气体环境用电气设备分为：
第一类：煤矿用电气设备，
第二类：煤矿以外爆炸性气体环境用电气设备。
二类电气设备可根据爆炸性气体的特性进一步分类：
二级隔爆“d”和本质安全“I”电气设备分为IIA、IIB和IIC；这种分类基于隔爆型电气设备较大的实验安全间隙和本质安全型电气设备较小的感应电流。
标有IIB的设备可以适用于IIA设备的申请条件，标有IIC的设备可以适用于IIA和IIB设备的申请条件。
防爆电气设备的防爆常识
防爆电气设备的防爆常识在某些工作场所（如化工、石油、煤矿等）中，由于存在可燃气体、蒸汽、粉尘等易燃易爆物质，电气设备必须具备防爆能力，以保障工作场所的安全。
本文将介绍防爆电气设备的一些防爆常识。
防爆等级防爆电气设备的防爆等级是指设备在特定环境中使用时的防爆性能指标。
防爆等级通常由两个数字组成，分别代表防尘等级和防爆等级。
•防尘等级：数字0代表没有防尘能力，数字1-4代表有不同防尘能力（数字越大，防尘性能越好）。
•防爆等级：数字0代表没有防爆能力，数字1-3代表有不同防爆能力（数字越大，防爆能力越强）。
例如，防爆等级为ExdIIBT4代表设备具备防尘等级4和防爆等级3的能力，能够在可燃气体环境下安全使用。
防爆原理防爆电气设备的防爆原理通常分为三种：液体隔离原理（Exd）该原理是将电气设备与环境隔离开来的方法。
设备内部的火花和高温气体不会接触到环境中的可燃气体，从而防止火源的产生。
压力抑制原理（Expx）该原理是通过安装压力抑制装置，在设备内产生可燃性混合物时，自动地将燃烧产物排出，防止产生爆炸。
粉尘层隔离原理（Extd）该原理适用于防爆电气设备在粉尘环境中使用时。
通过对设备表面覆盖一层绝缘材料，防止设备表面积聚粉尘形成火源。
使用常识在使用防爆电气设备时，还需要注意以下几点：选择适当的设备不同的工作场所、环境需要选择不同的防爆等级和防爆原理的设备。
另外，还需要选择适当的设备型号和规格，以保障设备的正常使用。
安装正确安装防爆电气设备需要参照设备的说明书进行正确的安装和布线。
在安装过程中，还需要注意通风和散热等问题。
定期检查防爆电气设备需要定期进行检查、维护和保养，以确保其防爆能力和工作状态。
另外，在设备出现问题时，应该及时停止使用，并联系专业的维修人员进行处理。
操作规范在操作防爆电气设备时，需要按照设备的使用说明进行正确操作，不得随意拆卸和修改设备。
另外，在设备内部进行维修或检查时，需要先切断电源，并在进行作业时佩戴防静电服等安全防护设备。
电气防爆基础知识
2020/7/6
31
2020/7/6
本安型罗斯蒙特3051压力传感器
32
安全栅
2020/7/6
33
根据GB3836.4—2000本质安全型电气设备的规定
本安电气设备可分为一般本安电气设备和简单电气设备
一般本安电气设备：具有储能元件，是需要防爆认证的本安 电气设备，如变送器、接近开关等。
简单电气设备：对于不超过1.2V，<0.1A,<25mW，<20uJ的电 气设备，它们无需防爆认证。可以自由地配 置在本安回路中。 如：电阻包括可变电阻、发光二极管、开关、 热电偶、热电阻、应变仪。
2020/7/6
27
隔爆型技术要求
允许危险气体进入隔爆外壳，外壳内可能产生爆炸。要求 外壳必须具有足够的强度；外壳结合面必须有足够长的啮 合长度和足够小的间隙，通过间隙防爆以达到降温/熄火 效果，使内部爆炸不会穿过隔爆结合面而导致外部环境爆 炸。
强度设计：至少为参考压力的1.5倍。通常IIB/1MPa, IIC/1.5MPa
2020/7/6
5
二.爆炸
定义：由于氧化反应或者其他放热反应而引起压力和温度的 骤升现象
➢ 产生爆炸的因素分析
防爆产品不合格 20％ 防爆安装不合格70％ 其它原因10％ 例如错误的操作
2020/7/6
6
2020/7/6
7
About 375 employees of contracting firms Jacobs and JE Merit were
防止爆炸发生的基本方法
➢ 避免形成爆炸性环境－理想的方法（很难实现）
➢ 排除、消除可能的点火源－－实际的方法
➢ 限制其中一个或几个要素，都可以达到防爆要求。如制造 正压、爆炸气体浓度监控、限制点燃源(主要手段)
防爆电气基础安全知识
防爆用电器； 防爆变送器；
防爆安装附件。
二 常用防爆电器介绍
2.1 防爆灯具 防爆灯具主要分为：防爆LED灯具，
防爆荧光灯，防爆声光报警器等。
图1 防爆荧光灯具
二 常用防爆电器介绍
图2 防爆LED灯具
图3 三防灯具
防爆LED灯具和防爆荧光灯适用场所相同。但是相对于防爆荧光灯，防爆LED灯故障率更 低，更节能，光线也更柔和。
压力变送器
气体探测器
二 常用防爆电器介绍
2.6 防爆安装附件
防爆设备安装过程中，无可避免会需要有相关的防爆附件与防爆电器一起组成防爆系 统，来符合与危险场所安全要求相匹配的防爆型式。目前常用的防爆安装附件有：防爆电 缆夹紧密封接头，防爆堵头，防爆压紧螺母，防爆接线盒，防爆填料等。
2.6.1 防爆电缆密封夹紧接头
铸铝配电箱
工程塑料配电箱
二 常用防爆电器介绍
铸铝及不锈钢接线箱
二 常用防爆电器介绍
2.4 防爆用电器 常见防爆用电器包括防爆空调，防爆风机，防爆电暖器，防爆电伴热带等用电器。
防爆空调
防爆电暖器
二 常用防爆电器介绍
防爆电伴热带
防爆风机
二 常用防爆电器介绍
2.5 防爆变送器（检测器）
在化工环境中，必不 可少的一类检测器是气体 探测器。但是对环境监控 要求比较高的场所还会加 装压力变送器，温湿度变 送器等监控设备。
三防灯具主要应用于强腐蚀，多尘，多水潮湿环境。目前三防灯具只能用于非防爆强腐蚀 性场合。
二 常用防爆电器介绍
2.2 防爆元件 防爆元件主要包括防爆按钮，防爆指示灯，防爆开关，防爆插座等。
防爆按钮
防爆指示灯
二 常用防爆电器介绍
防爆电气设备基本常识
防爆电气设备基本常识防爆电气设备是指在易燃易爆场所中使用的电气设备，其主要功能是在爆炸环境中提供安全的电气工作环境，预防火花、电弧等因电气设备引发的火灾和爆炸。
1. 防爆电气设备的分类：防爆电气设备按照爆炸环境的分类可分为两类：气体爆炸环境和粉尘爆炸环境。
气体爆炸环境按照爆炸性质又可分为组ⅡA、组ⅡB、组ⅡC三类，粉尘爆炸环境按照爆炸性质可分为组ⅢA、组ⅢB、组ⅢC三类。
2. 防爆电气设备的标志：防爆电气设备在外观上通常会标识相应的防爆标志。
防爆标志一般包括爆炸性质（组别）、防爆类型、防爆级别等信息，以指导使用场合和方法。
3. 防爆电气设备的选用：选择适用的防爆电气设备应考虑如下因素：爆炸性质、温度等级、防爆类型、防护等级、电气设备的安全性和可靠性等。
4. 防爆电气设备的安装：防爆电气设备的安装应按照相关规定进行，一般要求设备与防爆外壳之间有一定的间隙，以防止意外的火花或电弧引发爆炸。
设备安装时还需要注意周围环境的防护，如设备与易燃气体或粉尘的接触等。
5. 防爆电气设备的维护：防爆电气设备在使用过程中需要进行定期维护，包括检查设备是否存在损坏、松动、腐蚀等问题，以及是否需要更换或修理零部件。
6. 防爆电气设备的使用注意事项：使用防爆电气设备时要注意以下几点：禁止在设备上进行非法改装或操作，禁止在设备使用过程中进行打火、明火作业，禁止在设备周围堆放易燃物品等。
7. 防爆电气设备的应急处理：如果出现防爆电气设备故障或发生意外事故，应按照相应的应急处理程序进行处理，包括紧急停电、报警、排除故障等。
8. 防爆电气设备保护措施：为提高防爆电气设备的安全性，可以采取一些额外的保护措施，如安装过电压保护设备、漏电保护装置等。
9. 防爆电气设备的更新换代：随着科技的发展，防爆电气设备也在不断更新换代，新型防爆电气设备通常具有更高的安全性和可靠性，需要及时跟进技术发展，更新设备。
10. 防爆电气设备的培训和考核：为了提高员工对防爆电气设备的安全使用能力，公司应提供相关培训，并进行相应的考核，确保员工了解基本常识和操作规程。
电气防爆等级及防护等级基础知识
气体环境：适用于存在可燃气体的 环境，如石油、化工等。
室内设备
室内设备：如配电箱、控制柜等，需要达到一定的防护等级，以保证设备的安全运行 和人员的安全操作。
室外设备：如变压器、电机等，由于受到环境的影响，需要更高的防护等级，以抵抗 水、尘等外界因素的侵害。
特殊环境：如化工、制药等行业的生产设备，由于存在易燃、易爆、腐蚀性物质等特 殊环境，需要特别高的防护等级，以保证设备和人员的安全。
公共设施：如地铁、隧道等公共设施中的电气设备，需要达到一定的防护等级，以保 证设施的正常运行和人员的安全。
特殊环境设备
定义：在特定环 境下使用的电气 设备，如高温、 低温、高压、腐 蚀等环境
应用场景：石油、 化工、制药、食 品加工等行业的 生产设备，以及 电力、交通、通 讯等行业的特种 设备
重要性：确保设 备在特殊环境下 能够正常工作， 保障生产和人身 安全
增安型电气设备：通过提高设备的电气安全性和结构设计，降低设备在正常运行时产生火花、 电弧和高温的可能性
本质安全型电气设备：通过限制电路的电气参数，使设备在正常工作和故障状态下产生的电火 花和热效应均不能点燃爆炸性混合物
正压型电气设备：通过保持设备内部保护气体的压力高于外部环境压力，阻止外部爆炸性混合 物进入设备内部
化工行业：化工 生产中存在各种 易燃易爆物质， 如原料、中间产 物、产品等，因 此需要使用防爆 电气设备来确保 安全生产。
其他行业：除上 述行业外，还有 电力、制药、食 品加工等行业也 需要使用防爆电 气设备来确保安 全生产。
制药行业
制药行业：由于制药过程中使用的原料和产品具有易燃易爆性，因此需要使用防爆电气设备 来确保生产安全。
添加标题
防水等级：IPX1-IPX9
电气防爆基础知识全文编辑修改
3. 在实际应用中，有相当一部分过程测量与控制用电气设备必须安装在 爆炸性危险区域。 我们这里所指电气设备防爆炸是特定定义的。即存在于危险场所内使 用的电气设备采取一定的措施，防止它们由于故障等作为一个引爆源 而引起爆炸事故。它不包括明火点燃产生的爆炸、火灾事故。如加油 站吸烟造成的火灾。
防锈措施：电镀、磷化、涂防锈油，不准涂油漆。 接合面结构形式：平面接合面、圆筒接合面、螺纹接合面
等。
“W”
2024/8/23
28
“L”
隔爆型常用电气设备
2024/8/23
29
2024/8/23
30
2.本安型：（0区和1区防爆技术）
限制电路能量。本安电路所产生的任何火花或任何热效应均 不能点燃爆炸性气体环境。 在本安型电路中需要用到安全栅，它是接在本安电路和非本 安电路之间，用于限制本安电路的电压和电流使其达不到引 起点燃程度的装置。 本质安全型仪表的防爆性能，不是采用通风、充气、充油、 隔爆等外部措施实现的，而是由电路本身实现的，因而是本 质安全的。它能适用于一切危险场所和一切爆炸性气体、蒸 气混合物，并可以在通电的情况下进行维修和调整。但是， 它不能单独使用，必须和本安关联设备（安全栅）、外部配 线一起组成本安电路，才能发挥防爆功能。
which was used for Safety Briefings,
Progress Meetings, and Consultation among Supervisors.
The temporary offices was
within 50 metres of the blast zone
