OBLF公司直读光谱仪介绍22页PPT文档
光谱仪技术交流资料[1]解析
![光谱仪技术交流资料[1]解析](https://img.taocdn.com/s3/m/4b7e2a37915f804d2b16c1d9.png)
CCL ENTERPRISE INC.北京超谱公司仪器名称: 真空直读光谱仪仪器型号: 德国OBLF公司GS1000型技术交流资料用户名称：报价日期：2003-7-24地址：北京超谱斯派克仪器开发有限公司目录一、德国OBLF公司简介二、超谱公司简介三、中国市场概况四、仪器技术指标五、仪器技术特点六、仪器报价配置七、售后服务条款八、安装要求及验收标准九、用户名录十、用户应用报告一、德国OBLF公司简介德国OBLF公司位于德国中部的多特蒙德，成立于1975年，是德国最早生产光电直读光谱仪的高科技公司，公司采取了走专业化生产的道路，公司成立至今一直潜心从事光电直读光谱仪的研究和生产，在固体样品快速分析领域独树一帜，向用户提供多种型号的、满足各种用户使用要求的直读光谱仪。
德国OBLF公司宗旨为向用户提供“精品仪器”。
德国OBLF公司可向用户提供：金属材料分析用的火花直读光谱仪及制样设备。
包括：GS1000直读光谱仪QSN750直读光谱仪QSG750直读光谱仪Automatic Lines 全自动直读光谱仪ASM 1800 全自动磨样机GS1000二、超谱公司简介超谱公司是在中国注册成立的，专业从事光谱分析仪器销售、技术支持、售后服务的有限公司，自1994年公司成立以来已经向中国用户提供了大约500多台各种光谱分析仪器，用户遍及海陆空三军、冶金、铸造、机械、电子、化工、电力、石油、铁路等各个行业。
目前在中国的北京和上海设立了两个分公司，以利于更好的为用户服务。
超谱公司作为提供光谱分析仪器的专业公司，拥有多名从事光谱仪生产及技术服务工作经验的专业工程师，超谱公司技术服务工程师全部经过国外生产厂商专业技术培训，作为产品的售后服务以及技术支持，在向您提供先进仪器的同时,还将向您提供优质的服务。
为了更好的向中国用户提供国际上最先进的仪器，更好的提供性价比极佳的光谱分析仪，为此，超谱公司在2001年3月与德国OBLF公司签约，设立中国技术服务中心，引进推广各种型号实验室及炉前用真空直读光谱仪及相关的制样设备。

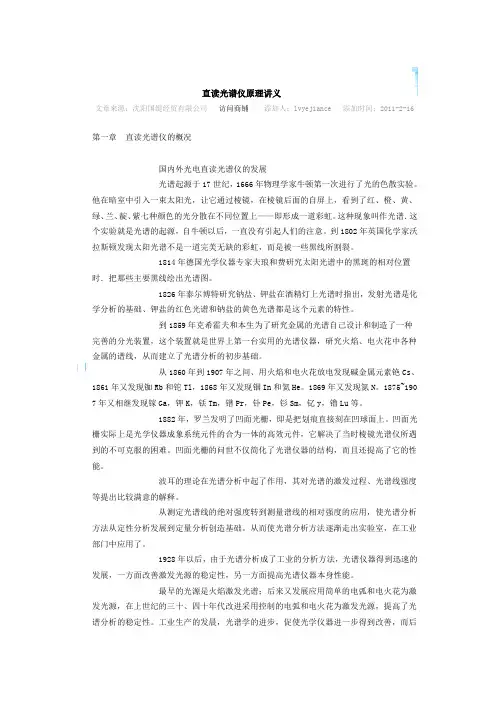

直读光谱仪原理讲义
直读光谱仪原理讲义文章来源：沈阳国缇经贸有限公司访问商铺添加人：lvyejiance 添加时间：2011-2-16 第一章直读光谱仪的概况国内外光电直读光谱仪的发展光谱起源于17世纪，1666年物理学家牛顿第一次进行了光的色散实验。
他在暗室中引入一束太阳光，让它通过棱镜，在棱镜后面的自屏上，看到了红、橙、黄、绿、兰、靛、紫七种颜色的光分散在不同位置上——即形成一道彩虹。
这种现象叫作光谱．这个实验就是光谱的起源，自牛顿以后，一直没有引起人们的注意。
到1802年英国化学家沃拉斯顿发现太阳光谱不是一道完美无缺的彩虹，而是被一些黑线所割裂。
1814年德国光学仪器专家夫琅和费研究太阳光谱中的黑斑的相对位置时．把那些主要黑线绘出光谱图。
1826年泰尔博特研究钠盐、钾盐在酒精灯上光谱时指出，发射光谱是化学分析的基础、钾盐的红色光谱和钠盐的黄色光谱都是这个元素的特性。
到1859年克希霍夫和本生为了研究金属的光谱自己设计和制造了一种完善的分光装置，这个装置就是世界上第一台实用的光谱仪器，研究火焰、电火花中各种金属的谱线，从而建立了光谱分析的初步基础。
从1860年到1907年之间、用火焰和电火花放电发现碱金属元素铯Cs、1861年又发现铷Rb和铊Tl，1868年又发现铟In和氦He。
1869年又发现氮N。
1875~1907年又相继发现镓Ga，钾K，铥Tm，镨Pr，钋Pe，钐Sm，钇y，镥Lu等。
1882年，罗兰发明了凹面光栅，即是把划痕直接刻在凹球面上。
凹面光栅实际上是光学仪器成象系统元件的合为一体的高效元件，它解决了当时棱镜光谱仪所遇到的不可克服的困难。
凹面光栅的问世不仅简化了光谱仪器的结构，而且还提高了它的性能。
波耳的理论在光谱分析中起了作用，其对光谱的激发过程、光谱线强度等提出比较满意的解释。
从测定光谱线的绝对强度转到测量谱线的相对强度的应用，使光谱分析方法从定性分析发展到定量分析创造基础。
从而使光谱分析方法逐渐走出实验室，在工业部门中应用了。
OBLFGS-1000II直读光谱仪作业指导书
OBLFGS-1000II直读光谱仪作业指导书１、仪器准备1.1开机前必须先检查环境条件是否满足仪器要求，温度23±2℃，湿度<75%，确认满足后进行一下操作。
1.2合上主电源开关，再将主机右侧开关旋至ON，即打开主机和电脑。
1.3调节输入仪器的氩气压力和流量，一般氩气瓶减压器出口压力调节至0.35MPa，流量600L/min，且保证氩气具有一定的纯度。
气瓶内剩余氩气不得低于1.5Mpa，以备充气前洗瓶使用。
1.4待计算机完全开启后，在Windows目录下用鼠标双击OBLF Win图标启动程序。
在主菜单中点System Values<F2>(系统评价<F2>)检查仪器状态。
一般，（1）Vacuum Value(真空度)，前一个数据是光学系统中的真空值应大于0.8，后一个是真空泵工作时间显示应小于5%（2）Temperature(温度)（3）指光电倍增管上的负高压值，一般情况下在真空值达到0.8以后光电倍增管上会加上950V高压。
（4）Profiling(仿形)，即当前和原始设置的入射狭缝的位置。
1.5一般30分钟至1个小时左右系统值即可达到光谱分析仪特定的范围内，如果没有问题在系统达到真空度后即可进行常规分析，但漂移校正必须在仪器达到高度热稳定后才能进行。
2、完全标准化（仪器校准）1.在仪器进行过任何的调整工作后、长时间停机在启动后、确知分析数据有差异时，清洗透镜后，必须进行完全标准化，否则分析数据将产生极大的错误。
另外需定期（一个月）做完全标准化。
2.每次完全标准化的数据都要保持，归档。
3.完全标准化的系数极为重要，上面两个系数直接反映了目前仪器的状况。
第一个工作曲线的偏转系数，它的取值范围一般为0.8-1.5之间，若超过此范围，则需要进行仪器的保养工作。
第二个曲线平移系数为接近于0的一个数值，若太大则反映不是氩气的纯度不够，就是加工样品时样品被污染。
3、样品制备供分析的样品，最好浇铸成圆柱状，要求均匀，无气孔、砂眼等。

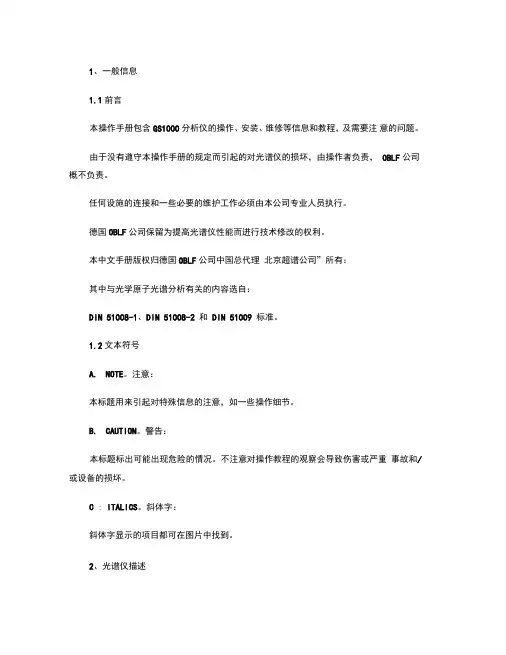

OBLFGS1000光谱仪软件手册
1、一般信息1.1前言本操作手册包含GS1000分析仪的操作、安装、维修等信息和教程，及需要注意的问题。
由于没有遵守本操作手册的规定而引起的对光谱仪的损坏，由操作者负责，OBLF公司概不负责。
任何设施的连接和一些必要的维护工作必须由本公司专业人员执行。
德国OBLF公司保留为提高光谱仪性能而进行技术修改的权利。
本中文手册版权归德国OBLF公司中国总代理北京超谱公司”所有：其中与光学原子光谱分析有关的内容选自：DIN 51008-1、DIN 51008-2 和DIN 51009 标准。
1.2文本符号A.NOTE。
注意：本标题用来引起对特殊信息的注意，如一些操作细节。
B.CAUTION。
警告：本标题标出可能出现危险的情况。
不注意对操作教程的观察会导致伤害或严重事故和/或设备的损坏。
C : ITALICS。
斜体字：斜体字显示的项目都可在图片中找到。
2、光谱仪描述OBLF光谱仪是按照现代化的工艺和技术，设计和制造的真空火花发射光谱仪。
这种光谱仪用于金属样品中化学元素及其化合物含量的定量分析和验证鉴定。
需要分析的金属种类和被分析元素的数目，取决于根据用户需要设计的光学系统。
因为每个OBLF光谱仪都是面向客户设计并制造的，光学系统设计非常完美并装备了操作者确定的分析程序。
可以用更多的测量通道对光谱仪进行改造，以实现随后的补充测量通道。
2.1 GS1000型技术要求尺寸（长＞宽＞高）：600X1050X1210mm 3重量：300kg颜色：灰白色电源：CEE 插座，P+N+PE/220V/16A电流：220V，AC，50/60HZ，P+N+PE输出：1.5KVA氩气:压强：3bar消耗: 最大8001/h铜管：?4/6mm (内/外)房间温度：12C—35C噪声：v 56dB (A )2.2 CE守贝U公司：OBLF Optical Emission Spectrometer型号：GS1000系列号：见随机操作手册封面符合下列标准和特征：EMV :安全：EN61010-1/IEC1010-1 （测量、控制、实验用电子设备安全要求）遵从欧洲委员会的要求。
直读光谱仪操作规程备课讲稿
直读光谱仪操作规程直读光谱仪操作规程一、仪器准备1.1仪器的开启1.开机前检查主机和计算机与UPS连接是否正常，环境是否满足仪器要求：室温25±5℃，湿度≤80%，确认满足后进行下一步操作。
2.合上仪器主电源开关，再将主机上开关旋至“ON”的位置，即打开主机和电脑。
1.2氩气的准备1.确定所使用的氩气纯度为≥99.999%。
1.调节氩气瓶减压器至氩气压力在0.3±0.05MPa范围内，流量为800L/h，并保证气瓶内氩气压力不低于1MPa。
1.3软件的准备1.待计算机完全启动完毕后，打开oblfwin软件程序。
2.按F2查看系统参数，满足仪器分析要求的参数为：真空度>0.8，光电倍增管温度稳定在32℃，光电倍增管上的负高压为950V，狭缝位置与仪器出厂时设定的初始位置接近。
3.一般仪器在开启1h左右系统各参数值可达到光谱仪分析要求，如果没有问题在系统达到真空度后即可进行常规分析，但漂移校正必须在仪器达到高度热稳定后才能进行。
二、样品准备1.检查光谱磨样机运行是否正常。
2.将收到的炉前高温样品进行流水冷却。
3.检查样品高度不小于20mm，直径不小于30mm，无裂缝、气孔。
4.对样品进行粗磨，粗磨采用的砂轮片的规格为41-400*3.2*32mm，磨料粒度为30.5.将粗磨磨去氧化层表面的样品在氧化铝砂纸上细磨，砂纸磨料粒度为60.6.检查细磨好的样品，样品表面平整、光滑，纹路一致，无过热现象，无缩孔、夹杂、裂纹，无表面污染。
三、试样分析日常试样分析中，一般选择材料牌号控制进行分析，依据已建立好的材料牌号对各种样品进行分析。
3.1控制样品的激发1.在oblfwin主界面中点击“Analysis”（分析）键，选择“control Analysis”在出现的对话框中选择合金牌号进入控制分析界面。
2.在控制分析界面按F7进入控制样品激发界面。
3.将磨好的控制样品放在激发台上，按仪器上的绿色按钮开始激发，激发完毕后用钢刷清理电极，将控制样品换个位置放在激发台上重复上述工作进行第二次激发。
直读光谱仪培训教程PPT文档共32页
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
直读光谱仪培训教程
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
OBLF QSN 直读光谱软件说明书
OBLF QSN750直读光谱说明书1 主界面简介启动OBLF应用软件后，进入应用软件的主界面，如图1。
最上边的菜单栏与右边黑箭头指向的菜单一一对应。
工具栏中图标与Analysis项对应，与Recalibration项对应，显示实时检测的系统参数，进行不同用户之间的转换，表示退出该应用程序。
菜单项中：Analysis分析选项，Recalibration完全标准化选项，Evaluation数据查询，Settings软件设置，Utilities辅助设置选项选项，Data Backup数据备份，Calibration工作曲线选项，Help 帮助文件。
2 分析试样功能（Analysis）Analysis分析菜单中，Routine Analysis“工作曲线分析”项表示在工作曲线下进行直接测量；Qualty-Control“品种控制分析”项指按照钢种进行精细测量分析。
图1 主界面2.1 工作曲线分析（Routine Analysis）点击主菜单中的Analysis项，出现如图1中的子菜单，然后点击Routine Analysis项出现图2所示的窗口。
选择一条合适的工作曲线，双击或者点击OK即可进入该曲线的对话窗口进行试样分析。
点击Cancel退出工作曲线法窗口，回到主界面。
每条工作曲线的功能：FE1 Steel, low/mid alloyed 对中低碳素合金钢进行分析FE1_LC Steel, low/mid alloyed (low C) 进行超低碳钢的分析FE2 Cr Steel 进行铬不锈钢进行分析FE3 CrNi Steel 进行含铬、含镍不锈钢进行分析FE4 Tool Steel, High Speed Steel 进行工具钢、高速钢进行分析FE5 Cast Iron, low alloyed 对生铁进行分析FE6 CrNi2 STEEL 对含铬、含镍不锈钢（低硫）进行分析在这里，我们选择“FE1 Steel, low/mid alloyed”中低碳素合金钢的工作曲线进行举例说明，其它工作曲线与此类似，就不一一介绍。
OBLFGS-1000II直读光谱仪作业指导书
OBLFGS-1000II直读光谱仪作业指导书OBLFGS-1000II直读光谱仪作业指导书１、仪器准备1.1开机前必须先检查环境条件是否满足仪器要求，温度23±2℃，湿度<75%，确认满足后进行一下操作。
1.2合上主电源开关，再将主机右侧开关旋至ON，即打开主机和电脑。
1.3调节输入仪器的氩气压力和流量，一般氩气瓶减压器出口压力调节至0.35MPa，流量600L/min，且保证氩气具有一定的纯度。
气瓶内剩余氩气不得低于1.5Mpa，以备充气前洗瓶使用。
1.4待计算机完全开启后，在Windows目录下用鼠标双击OBLF Win图标启动程序。
在主菜单中点System Values(系统评价)检查仪器状态。
一般，（1）Vacuum Value(真空度)，前一个数据是光学系统中的真空值应大于0.8，后一个是真空泵工作时间显示应小于5% （2）Temperature(温度)（3）指光电倍增管上的负高压值，一般情况下在真空值达到0.8以后光电倍增管上会加上950V高压。
（4）Profiling(仿形)，即当前和原始设置的入射狭缝的位置。
1.5一般30分钟至1个小时左右系统值即可达到光谱分析仪特定的范围内，如果没有问题在系统达到真空度后即可进行常规分析，但漂移校正必须在仪器达到高度热稳定后才能进行。
2、完全标准化（仪器校准）1.在仪器进行过任何的调整工作后、长时间停机在启动后、确知分析数据有差异时，清洗透镜后，必须进行完全标准化，否则分析数据将产生极大的错误。
另外需定期（一个月）做完全标准化。
2.每次完全标准化的数据都要保持，归档。
3.完全标准化的系数极为重要，上面两个系数直接反映了目前仪器的状况。
第一个工作曲线的偏转系数，它的取值范围一般为0.8-1.5之间，若超过此范围，则需要进行仪器的保养工作。
第二个曲线平移系数为接近于0的一个数值，若太大则反映不是氩气的纯度不够，就是加工样品时样品被污染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 可直接应用于炉前及一些工 作环境恶劣的场合。
• 应用在实验室环境下，性能 更加优异。
• 最多可安置60个分析通道。
火花发射光谱仪
OBLF QSG750
• 通用多基体分析系统，纯金 属用户的首选直读光谱仪。
2/20
产品介绍
德国OBLF公司可向用户提供直读光谱仪 及制样设备
GS1000直读光谱仪 QSN750直读光谱仪 QSG750直读光谱仪 全自动火花直读光谱仪 FEP 338 样品标记系统 ASM 1800 全自动磨样机
3/20
火花发射光谱仪
OBLF GS1000
• 通用单基体分析系统，性能 价格比极佳的真空直读光谱 仪。
谢谢！
21
22
OBLF直读光谱仪九大技术特点
五、外部清洁的光 路窗口，不须开启光 室，操作人员自己即 可完成，不因清洁保 养工作的进行而耽误 分析工作，并保持稳 定的分析状态，利于 现场不停顿分析检测 工作。
OBLF直读光谱仪九大技术特点
六、特殊材料制作的激 发台板，设计， 可调整的气动样品夹，便 于各种形状和尺寸的样品 分析。
Mg, Pb, Sn, Zn, Co等各种基 体材料。 • 自动完成从磨样、取样、分 析等全部过程，只须一分钟 内即可完成。 • 配合GISS分析技术，可做样 品的状态分布分析。 • 最多可安置60个分析通道。
全自动磨样机
OBLF ASM1800
• 直读光谱仪样品制备 • 微处理器控制 • 自动放入、取出加工样品 • 特种材料制造的抗磨损磨样
OBLF直读光谱仪九大技术特点
七、真正的 工厂预做工作 曲线，非拷贝 曲线。每条曲 线由多达几十 块标样在仪器 出厂时逐点激 发生成，自动 扣除元素间干 扰。
OBLF直读光谱仪九大技术特点
八、无静态氩设计 ，在等待样品分析时 可以不用氩气保护， 大大地减少了氩气的 消耗量。
一瓶氩气大约可 激发1600个点。
德国OBLF公司介绍
许多独特的结构设计和保护电路，保证了仪器 的长期稳定性和极佳的可靠性，使仪器在正常 使用情况下的维修费用近乎为“零”，达到了 免维修的目的。
德国OBLF公司介绍
德国OBLF 公司直读光谱仪，具 有优异的技术性能和完善的售后服务 保障，许多技术特点在此不可一一列 举，欢迎各位人士与德国OBLF 公司 中国总代理“北京超谱公司”联系， 我们将耐心细致地解答您的全部问题 ，欢迎与我们联系！
德国OBLF公司简介
德 国 OBLF 分 析 仪器公司位于德国西 北部的多特蒙德，成 立于1975年，是德国 最早生产直读光谱仪 的公司，用户遍及世 界各地。
“OBLF”为四个合 伙发起人的姓名字头
公司方针
OBLF公司一贯秉承“不求最全， 但求最好”的方针，针对用户的需求 ，不断改进仪器的设计，提高仪器的 性能，专注于生产用户满意的“精品 仪器”。
• 可单独分析Fe, Cu, Al, Ni, Ti, Mg, Pb, Sn, Zn, Co等各种基 体材料。
• 可直接应用于炉前及一些工 作环境恶劣的场合。
• 应用在实验室环境下，性能 更加优异。
• 最多可安置32个分析通道。
火花发射光谱仪
OBLF QSN750
• 通用多基体分析系统，多基 体用户最适用的真空直读光 谱仪。
台 • 可调三种不同的磨样程序
OBLF直读光谱仪九大技术特点
一、光谱仪光学系统采用真 空光室，积分及控制电路置 于真空光室中，光室恒温， 可不受外界环境（如：温度 、湿度、粉尘、震动等）变 化的影响，测定各种元素含 量结果准确，重现性及长期 稳定性极佳。
OBLF直读光谱仪九大技术特点
二、微处理器自动控制真 空泵的开启，真空泵的开启 时间小于全部运行时间的 5%，大大减少油蒸汽污染 的几率，延长真空泵的使用 寿命。最长可达20个小时真 空泵才启动6分钟。
OBLF直读光谱仪九大技术特点
三、自动光路校准，光学 系统自动进行谱线扫描，确 保接收的正确性，免除操作 人员繁琐的波峰扫描工作。 仪器自动识别特定谱线，与 原存储谱线进行对比，确定 漂移位置，找出分析线当前 的峰值位置。
OBLF直读光谱仪九大技术特点
四、真空光室光路 直通, 激发时产生的 弧焰由透镜直接导 入真空光室，消除 光路损耗，提高检 出限，保持数据的 长期稳定性。
• 可同时分析Fe, Cu, Al, Ni, Ti, Mg, Pb, Sn, Zn, Co等各种基 体材料。
• 可直接分析固体材料中PPM 级的元素成分。
• GISS分析技术与GDS激发系 统的完美组合。
• 最多可安置60个分析通道。
火花发射光谱仪
OBLF 全自动光谱仪
• 通用多基体分析系统。 • 可同时分析Fe, Cu, Al, Ni, Ti,
OBLF直读光谱仪九大技术特点
九、免维护激发光 源，采用了全新的 GDS（Gated discharge source) 技 术 ， 全 固 态 电路、无辅助电极、 无须用户维护调整。 激发频率可达1000赫 兹，一次样品分析只 须12秒钟。
德国OBLF公司介绍
大量的标准样品，保证了每一个用户仪 器的工作曲线能够逐点激发拟合而成。
