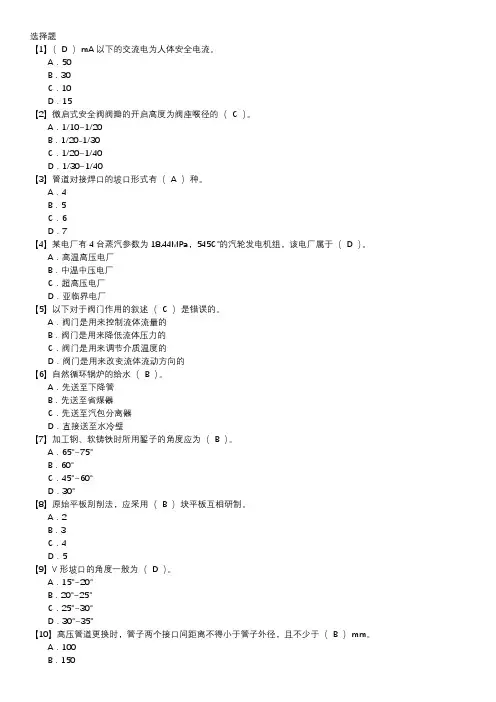

管阀检修技能鉴定题库(初级工)第010套
选择题【1】（ D ）mA以下的交流电为人体安全电流。
A．50B．30C．10D．15【2】微启式安全阀阀瓣的开启高度为阀座喉径的（ C ）。
A．1/10~1/20B．1/20-1/30C．1/20~1/40D．1/30~1/40【3】管道对接焊口的坡口形式有（ A ）种。
A．4B．5C．6D．7【4】某电厂有4台蒸汽参数为18.44MPa，545℃的汽轮发电机组，该电厂属于（ D ）。
A．高温高压电厂B．中温中压电厂C．超高压电厂D．亚临界电厂【5】以下对于阀门作用的叙述（ C ）是错误的。
A．阀门是用来控制流体流量的B．阀门是用来降低流体压力的C．阀门是用来调节介质温度的D．阀门是用来改变流体流动方向的【6】自然循环锅炉的给水（ B ）。
A．先送至下降管B．先送至省煤器C．先送至汽包分离器D．直接送至水冷壁【7】加工钢、软铸铁时所用錾子的角度应为（ B ）。
A．65°~75°B．60°C．45°~60°D．30°【8】原始平板刮削法，应采用（ B ）块平板互相研制。
A．2B．3C．4D．5【9】V形坡口的角度一般为（ D ）。
A．15°~20°B．20°~25°C．25°~30°D．30°~35°【10】高压管道更换时，管子两个接口间距离不得小于管子外径，且不少于（ B ）mm。
D．225【11】阀门按其（ A ）的不同分为球形阀、闸板阀、针形阀和转芯阀。
A．结构型式B．用途C．温度D．压力【12】样冲在用来钻孔定中心时，冲尖的夹角为（ C ）。
A．30°~45°B．45°~60°C．60°~90°D．30°~60°【13】闸阀通常安装在管道直径大于（ C ）mm的汽水管路中。
建筑BIM工程师考试(习题卷10)
建筑BIM工程师考试(习题卷10)第1部分：单项选择题，共74题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]一项目漫游动画模型共是800帧，先设置从300帧到600帧导出，根据“帧/秒”为20，这样这段截取的漫游动画总时间为()A)15秒B)20秒C)30秒D)40秒答案:A解析:总时间为(600－300)/20=15秒。
2.[单选题]专用管道竖井的检修通道宽度不宜小于()。
A)0.60mB)0.75mC)0.90mD)1.00m答案:A解析:专用管道竖井，每层应设检修设施，检修通道宽度不宜小于0.60m。
3.[单选题]初步设计阶段BIM应用不包括()。
A)工程算量B)结构分析C)性能分析D)结构优化答案:D解析:初步设计阶段BIM应用主要包括结构分析、性能分析和工程算量。
4.[单选题]关于BIM的价值及作用，下列说法错误的是()。
A)用于工程设计B)实现集成项目交付IPOC)实现三维设计D)以上说法都不对答案:D解析:BIM的价值：BIM是利用开放的行业标准，对设施的物理和功能特性及其相关的项目生命周期信息进行数字化形式的表现。
BIM的作用：BIM具有工作效率高、建筑质量高、容易管理等优点。
所以答案选择D。
5.[单选题]下列选项中，负责应用BIM支持和完成工程项目生命周期过程中各专业任务的专业人员的工程师岗位的是()。
A)BIM工具研发类工程师B)BIM工程应用类工程师C)BIM标准管理类工程师D)BIM教育类工程师答案:BA)建筑B)机械C)协调D)给排水答案:D解析:7.[单选题]使用()开发的程序称为Revit插件，也称为二次开发。
A)RevitretB)RevitrvtC)RevitrfaD)RevitAPI答案:D解析:第三方软件开发者可通过API编写程序访问Revit应用程序、创建和访问Revit模型中的构件和对象的所有信息。
8.[单选题]RevitArchitecture的项目文件格式为()。
管道支吊架培训教材课件
四、支吊架根部做法 支吊架根部在与预埋件或螺栓固定板的钢板连接处非常关键，是
整个支架的受力集中点，此处型钢与钢板必须两侧满焊，且焊接质量 满足要求，型钢与钢板末端要平齐，正确做法如下图：
五、支架的防腐处理 支吊架的防腐处理是否合格，将会直接影响支架的使用寿命，所
以工程中用作支架防腐处理的油漆应该尽量选用质量优良的产品，除 锈和刷涂一定要到位，正确做法如下图：
g)管道或管道绝热层外表面温度<20℃的室外管道受到的雪荷载； h)室外管道受到的风荷载； i)正常运行时，由于种种原因引起的管道振动力； j)管内流体动量瞬时突变（如流体锤）引起的瞬态作用力； k)流体排放产生的反力； 二、支吊架结构上的荷载，可分为下列三类：
第三章 支 吊 架 标 准
用于管道支吊架的材料应符合本章规定。材料的技术要求应符合 相应的国家标准、行业标准或有关技术要求的规定，选择管道支吊架 用材料必须考虑支吊架零部件的使用条件、材料的工艺性能以及经济 合理性。与管道直接接触的支吊架零部件，其材料应按管道设计温度 选用，与管道直接焊接的零部件，其材料还应与管道材料相同或相容， 防止相互损伤。
支架最后一道为面漆，为防止刷涂产生油漆流水道，最好采用喷涂， 且应该制作专门支架，将其架设起来，避免污染，正确做法如下图：
六、防腐隐蔽部位处理 工程中控制支架整体防腐处理都做的比较好，但是要注意一些隐
藏部位，如开孔后空洞内的防腐，与结构直接接触钢板面的处理，往 往会被忽略，正确做法如下图：
在混凝土基础上，用膨胀螺栓固定支吊架的生根时，应查对螺栓 的型号和许用应力范围，膨胀螺栓的打入深度必须达到规定值，在梁 柱上打孔应避开钢筋件。
不允许在混凝土结构上打出主筋作为支吊架的生根，也不允许 在平台上打出超大面积损伤的孔洞。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
489第十部分 支吊架第1章 术语为了用户能更好地理解和使用支吊架模块的功能，现将本书中涉 及的工程术语列表如下：1． 一次管架一个管架上可以支撑多个管道的为一次管架，如门型吊架，悬臂 支架，三角支架等。
一次管架包括生根在建构筑物部分的管架部件及 中间连接件。
通常用于支撑二次管架。
2． 二次管架仅为单根管道使用的管架为二次管架，二次管架可以固定在一次 管架上或建筑物、钢结构上，支撑管道，如管托，管卡，管夹等。
490 第2章 安装与配置1． 概要第一次运行支吊架模块必须完成下面三项任务：1) 安装带有支吊架模块的配管软件；2) 配置支吊架数据库服务；3) 支吊架模块系统参数的配置。
2． 配管的安装安装配管软件时请安装带有支吊架模块的配管安装程序，详细的 安装过程请参考配管的安装手册。
本手册假设配管的安装路径为：c:\pdp。
3． 支吊架数据库服务的配置在安装完带有支吊架模块的配管软件后，还需要对支吊架数据库 服务进行配置才能开始使用支吊架模块。
配置支吊架数据库服务的步骤如下：1) 点击启动界面的“数据服务”启动支吊架数据服务，如果已经启动，系统会提示服务已启动。
在屏幕右下角的托盘里找到数据服务的图标，鼠标右键点击，弹出支吊架服务菜单，如图21所示：图 21打开支吊架数据库服务2) 点击配置服务，弹出配置数据库服务对话框，如图22所示：491图 22支吊架数据库服务配置3) 在支吊架数据库目录的编辑框中输入支吊架数据库的目录， 一般该目录为配管软件目录下的“edb\support ”目录。
4) 在支吊架数据库服务的端口中输入支吊架数据库服务器程序 需要的端口号，默认为3310。
5) 在下边的windows 启动自动运行服务选择是否让支吊架数据 库服务器程序在windows 启动时自动启动支吊架数据库服务。
此 处请在此处打上对勾，如图22所示。
(1) 选中：在 windows 的启动程序组中将加入支吊架数据库服务快捷方式，这样在 windows 启动时会自动运行支吊架数据库服务，供支吊架模块使用。
(2) 不选中：在 windows 启动后，如果需要运行支吊架模块，则需要从图21中右键菜单中手动启动。
4． 首次运行支吊架模块的配置为了运行支吊架模块需要配置支吊架模块的系统参数。
其步骤如下。
1) 运行配管软件，进入配管设计的模型模块。
2) 点击菜单配管à管架编辑à管架系统参数，如图2 3所示。
492图 23 支吊架系统参数设置对话框3) 弹出如图2 4所示对话框，请按照图2 4中所示的内容填入 对话框中。
图 24支吊架系统参数4) 点击确定按钮，完成支吊架系统参数的设置，该设置只需设 置一次。
如果需要使用局域网上某个机器的支吊架库，在主机栏 目里填写被连接机器的 IP 地址，被访问的机器必须启动了支吊架服务。
493494 第3章 支吊架的布置1． 布置支吊架的准备工作在开始布置支吊架前，必须有一个管道模型，请按照如下步骤建 立管道模型：1) 运行配管设计，进入模型模块。
2) 选择DEMO1118项目。
3) 分别布置如下四条管线。
在布管状态设置中选择管底方式，如图3 1所示：管线号 管路等级 公称直径 起点 终点CW84129 PD1 50 0,0,0 12000,0,0CW84141 PD1 65 0,1000,0 12000,1000,0 CW84204 PD1 80 0,2000,0 12000,2000,0 CWR84729 PD1 100 0,3000,0 6000,3000,0 CWR84729 PD1 100 6000,3000,0 6000,6000,0495图 31布管状态设置管底最终建完模型后的图形如图3 2所示：496图 32布置支吊架前的模型2． 支吊架的布置支吊架的布置方式有两种：1) 单点布置支吊架的单点布置用于布置直接支撑管子的管架(即二次管 架)。
这里我们布置一个管吊，其具体的操作步骤如下：(1) 选择菜单配管à插管架…。
命令行提示：两点布置(D)/单点布置(S)/退出(X)<S>:(2) 输入S ，或者直接按回车。
命令行提示：相对取点(RG)/<选择插入点/按 Enter 键或^C 取消>:(3) 输入 mid ，按空格键。
(4) 鼠标点取竖直管子的中点位置。
命令行提示：请确定管架方向 …改变视点(Vpoint)/切换到UCS 平面(Ucs)/<角度值:正X 轴方向为0度;正Y 轴方向为90度;缺省为0度)>:(5) 输入90。
弹出如图3 3所示对话框。
497图 33支吊架——管吊(6) 按照图3 3所示，在编号编辑框中输入JV1001，用鼠 标点选二次管架列表中的CWR84729管线。
然后鼠标点击 二次管架框中的选型按钮，弹出如图3 4所示对话框。
498 图 34支吊架选型SMF1984202(7) 按照图3 5所示依次选择如下内容：i) 标准图集：中国纺织工业设计院支吊架标准图集。
ii) 大类：吊架。
iii) 小类：管吊。
iv) 支吊架列表à施工图号：SMF1984202。
v) 支吊架参数à管子公称直径：100。
(8) 鼠标选择支吊架的零部件列表中的第 1 项，然后鼠标 点击部件参数按钮。
弹出如图3 5所示对话框。
499图 35支吊架选型SMF1984202吊杆部件选型(9) 按照图3 5所示依次选择如下内容：i) 支吊架列表à施工图号：SMF1984117。
ii) 支吊架参数à系列号：1012。
(10) 鼠标点击确定按钮。
在图3 6所示对话框中，选择支 吊架的零部件列表中的第 2 项，然后鼠标点击部件参数按 钮。
弹出如图3 6所示对话框。
500图 36支吊架选型SMF1984202管夹部件选型(11) 按照图3 6所示依次选择如下内容：i) 支吊架列表à施工图号：SMF1984107。
ii) 支吊架参数à管子公称直径：100。
(12) 点击确定按钮。
(13) 执行vpoint 命令，输入1，1，1，切换到三维视向。
如图37所示，图3 7中圆框中即是刚才插入的管吊(二次 管架用一个圆锥表示)。
501图 37支吊架管吊模型2) 两点布置支吊架的两点布置用于同时布置一次管架和二次管架，所插入 的管架拥有相同的编号。
这里我们布置一个一次管架和四个管托，其具体的操作步骤如 下：(1) 选择菜单配管à插管架…。
命令行提示：两点布置(D)/单点布置(S)/退出(X)<S>:(2) 输入D ，按回车。
命令行提示：请选择管架所支撑的管子或管件:(3) 直接回车，系统将会根据下面输入相交范围自动确定 需要布置管架的管子，如果模型比较大，这种自动计算会 比较慢，建议手动选择管子。
命令行提示：是否将一次管架分段处理(Y/N)？(4) 输入 N ，这种情况只插一个一次管架，如果输入 Y ， 每根管子上都有一个一次管架。
命令行提示：相对取点(RG)/<选择第一插入点/按 Enter 键 或^C 取消>:(5) 输入 mid ，按空格键。
(6) 鼠标点取起点为3000，0，0的管子的中点位置。
命令行提示：相对取点(RG)/<选择第二插入点/按 Enter 键 或^C 取消>:502(7) 按F8设定为正交状态。
沿 Y 方向点取点，使得画出的 线与四条横向管子都相交。
命令行提示：请输入支吊架切平面的上半部分宽度:(8) 输入300，按回车。
命令行提示：请输入支吊架切平面的下半部分宽度:(9) 输入100，按回车。
命令行提示：请确定管架方向 …改变视点(Vpoint)/切换到UCS 平面(Ucs)/<角度值:正X 轴方向为0度;正Y 轴方向为90度;缺省为0度)>:(10) 输入90。
弹出如图3 8所示对话框。
图 38支吊架一次管架(11) 按照图3 8所示，在编号编辑框中输入JF1001，用鼠 标点击一次管架框中的选型按钮，弹出如图3 9所示对话 框。
503图 39支吊架JF1001一次管架选型(12) 按照图3 9依次选择如下内容：i) 标准图集：中石化管道支吊架标准图集。
ii) 大类：支架。
iii) 小类：悬臂支架。
iv) 支吊架列表à类型：ZJ11。
v) 支吊架参数àL0：600。
注：由于现有的中纺图集中没有一次管架，而中石化中的 支架又不太合适，所以在此用中石化图集中的悬臂支架仅仅表 示一下软件可以插入一次管架，但不符合工程要求。
(13) 点击确定按钮。
(14) 在图 3 9 所示的对话框中选中二次管架列表中的 CWR84729管线。
点击二次管架框中的选型按钮。
弹出如 图3 10所示对话框。
504图 310支吊架JF1001管托选型(15) 按照图3 10依次选择如下内容：i) 标准图集：中国纺织工业设计院支吊架标准图集。
ii) 大类：管托。
iii) 小类：T 型管托。
iv) 支吊架列表à施工图号：360D401011545。
(16) 鼠标选择支吊架的零部件列表中的第1项，然后鼠标 点击部件参数按钮。
弹出如图311所示对话框。
505图 311支吊架JF1001管托管夹(17) 按照图311依次选择如下内容：i) 支吊架列表à施工图号：SMF1984114。
