USB Type-C详解
自从Apple发布了新MacBook，就一堆人在说USB Type-C。
我来从硬件角度解析下这个USB Type-C，顺便解惑。
特色
尺寸小，支持正反插，速度快（10Gb）。
这个小是针对以前电脑上的USB接口说的，实际相对android机上的microUSB还大了点：
USB Type-C：8.3mmx2.5mm
microUSB：7.4mmx2.35mm
而lightning：7.5mmx2.5mm
所以，从尺寸上我看不到USB Type-C在手持设备上的优势。
而速度，只能看视频传输是否需要了。
引脚定义
可以看到，数据传输主要有TX/RX两组差分信号，CC1和CC2是两个关键引脚，作用很多：
•探测连接，区分正反面，区分DFP和UFP，也就是主从
•配置Vbus，有USB Type-C和USB Power Delivery两种模式
•配置Vconn，当线缆里有芯片的时候，一个cc传输信号，一个cc变成供电Vconn •配置其他模式，如接音频配件时，dp，pcie时
电源和地都有4个，这就是为什么可以支持到100W的原因。
不要看着USB Type-C好像能支持最高20V/5A，实际上这需要USB PD，而支持USB PD需要额外的pd芯片，所以不要以为是USB Type-C接口就可以支持到20V/5A。
当然，以后应该会出现集成到一起的芯片。
辅助信号sub1和sub2（Side band use），在特定的一些传输模式时才用。
d+和d-是来兼容USB之前的标准的。
这里说一下，USB3.0只有一组RX/TX，速度是5Gb，USB Type-C为了保证正反都可以插就用了两组，但实际上数据传输还是只用了一组RX/TX,速度就已经达到10Gb了。
如果后面升级协议，两组都传的话就和DisplayPort一样20Gb了。
工作流程
上图DFP (Downstream Facing Port)也就是主，UFP (Upstream Facing Port)为从。
除了DFP、UFP，还有个DRP (Dual Role port)，DRP可以做DFP也可以做UFP。
当DRP接到UFP，DRP转化为DFP。
当DRP接到DFP，DRP转化为UFP。
两个DRP接在一起，这时就是任意一方为DFP，另一方为UFP。
在DFP的CC pin有上拉电阻Rp，在UFP有下拉电阻Rd。
未连接时，DFP的VBUS是无输出的。
连接后，CC pin相连，DFP的CC pin会检测到UFP的下拉电阻Rd，说明连接上了，DFP就打开Vbus电源开关，输出电源给UFP。
而哪个CC pin（CC1，CC2）检测到下拉电阻就确定接口插入的方向，顺便切换RX/TX。
电阻Rd=5.1k，电阻Rp为不确定的值，根据前面的图看到USB Type-C有几种供电模式，靠什么来甄别？就靠Rp的值，Rp的值不一样，CC pin检测到的电压就不一样，然后来控制DFP端执行哪种供电模式。
需要注意的是，上图里画了两个CC，实际上在不含芯片的线缆里只有一根cc 线。
含芯片的线缆也不是两根cc线，而是一根cc，一根Vconn，用来给线缆里的芯片供电（3.3V或5V），这时就cc端没有下拉电阻Rd，而是下拉电阻Ra，800-1200欧。
当CC pin两个都接了下拉电阻<=Ra，DFP进入音频配件模式，左右声道，mic 都俱全，如上图。
USB Type-C和DisplayPort，PCIE
USB PD是BMC编码的信号，而之前的USB则是FSK，所以存在不兼容，不知道目前市面上有没有能转换的产品。
USB PD是在CC pin上传输，PD有个VDM (Vendor defined message)功能，定义了装置端ID，读到支持DP或PCIe的装置，DFP就进入替代（alternate）模式。
如果DFP认到device为DP，便切换MUX/Configuration Switch，让Type-C USB3.1信号脚改为传输DP信号。
AUX辅助由Type-C的SBU1,SUB2来传。
HPD是检测脚，和CC差不多，所以共用。
而DP有lane0-3四组差分信号，Type-C有RX/TX1-2也是四组差分信号，所以完全替代没问题。
而且在DP协议里的替代模式，可以USB信号和DP信号同时传输，RX/TX1传输USB数据，RX/TX2替换为lane0,1两组数据传输，此时可支持到4k。
如果DFP认到device为DP，便切换MUX/Configuration Switch，让Type-C USB3.1信号脚改为传输PCIe信号。
同样的，PCIe使用RX/TX2和SBU1,SUB2来传输数据，RX/TX1传输USB数据。
这样的好处就是一个接口同时使用两种设备，当然了，转换线就可以做到，不用任何芯片。
总结
USB Type-C终结了长期以来USB插来插去的缺陷，节省了人们大量的时间，换一次方向至少2s吧，按全球10亿人每天插拔一次USB，50%概率插错，共耗时277000多小时，约为31年，太恐怖了。
一个接口搞定了音视频数据三种，体积还算小。
可以预见，以后安卓机可以改为USB Type-C接口了，如果只需要USB2.0的话，只需要重做线缆，不用芯片，成本上完全可以忽略不计。
至于Thunderbolt，lightning，该怎样还是怎样吧，毕竟百花齐放才是五彩的世界。
type-c是什么接口-type-c和普通接口有什么区别
type-c是什么接口?type-c和普通接口有什么区别type-c是什么接口type-c是USB接口的一种连接介面，不分正反两面均可插入，大小约为8.3mm×2.5mm，和其他介面一样支持USB标准的充电、数据传输、显示输出等功能。
type-c接口属于比较新的类型的接口，估计很快将会流行起来，像新版的MacBook，乐视手机，都是这种接口的。
早在2013年12月，USB3.0推广团队已经公布了下一代USBtype-c连接器的渲染图，随后在2014年8月开始已经准备好进行大规模量产。
新版接口的亮点在于更加纤薄的设计、更快的传输速度（最高10Gbps）以及更强悍的电力传输（最高100W）。
type-c双面可插接口最大的特点是支持USB接口双面插入，正式解决了“USB永远插不准”的世界性难题，正反面随便插。
同时与它配套使用的USB数据线也必须更细和更轻便。
Type-C特点1.最大数据传输速度达到10Gbit/秒，也是USB3.1的标准；2.Type-C接口插座端的尺寸约为8.3mm×2.5mm纤薄设计；3.支持从正反两面均可插入的“正反插”功能，可承受1万次反复插拔；4.配备Type-C连接器的标准规格连接线可通过3A电流，同时还支持超出现有USB供电能力的“USBPD”，可以提供最大100W的电力。
Type-C外观特点1.超薄更薄的机身需要更薄的端口，这也是USB-C横空出世的原因之一。
USB-C端口长0.83厘米、宽0.26厘米。
老式USB端口长1.4厘米、宽0.65厘米已经显得过时。
这也意味着USB-C 数据线的末端将是标准USB-A型数据线插头尺寸的三分之一。
2.无正反像苹果的Lightning接口一样，USB-C端口正面和反面是相同的。
也就是说无论你怎么插入这一端口都是正确的。
用户不必担心传统USB端口所带来的正反问题。
type-c
Type-CType-C（全名为USB Type-C）是一种用于连接电子设备的接口标准。
它由USB（Universal Serial Bus）组织制定，并于2014年首次发布。
与传统的USB接口相比，Type-C接口在外形、传输速度和功能上都有了显著的改进。
本文将介绍Type-C接口的特点、优势以及在各个领域的应用。
1. Type-C的特点1.1 小巧的接口Type-C接口采用了一种小巧的设计，使得它可以与各种设备兼容。
它的连接口不再像传统的USB接口那样有正反两个方向，而是采用了插拔更加方便的对称式设计。
这使得用户在插入接口时不用再费心找到正确的插口方向，提高了使用的便捷性。
1.2 支持高速传输Type-C接口支持USB 3.1标准，因此具备了高速传输的能力。
它的传输速度可以达到10 Gbps，比USB 3.0标准的传输速度快两倍。
这意味着用户可以更快地传输大文件和数据，节省了时间和提高了工作效率。
1.3 可以传输多种信号与传统的USB接口只能传输数据信号不同，Type-C接口可以传输多种信号，包括数据、音频和视频信号。
这使得它可以广泛应用于各个领域，例如电脑、手机、摄像机等。
1.4 支持高功率输出Type-C接口不仅可以传输数据和信号，还可以提供高功率输出。
它支持100W的功率输出，可以为各种设备提供充电。
这个特点使得Type-C接口成为手机和笔记本电脑的理想充电接口。
2. Type-C的优势Type-C接口相比传统的USB接口，具备以下几个显著的优势：2.1 可逆插拔Type-C接口可逆插拔，即插入接口时无需关心插口的正反方向。
这解决了传统USB接口插拔时经常遇到的问题，提高了用户的使用便捷性。
2.2 传输速度快Type-C接口采用了USB 3.1标准，传输速度可以达到10 Gbps。
相比USB 3.0接口，它的传输速度快了两倍。
这使得用户可以更快地传输文件和数据，极大地提高了工作效率。
2.3 功率输出大Type-C接口支持高达100W的功率输出，可以为各类设备提供充电。
从原理详解USBTypeC
从原理详解USBTypeCUSB Type-C是一种连接标准，通过一根线缆连接电源适配器、充电器、电脑和移动设备。
与之前的USB连接器相比，USB Type-C具有更多的功能和优势，包括更快的数据传输速度、更高的功率传输能力以及更方便的插拔方式。
下面将从原理的角度详解USB Type-C的工作原理。
首先，USB Type-C采用了反向插入设计，即无论插头的哪一面朝上，都能正确插入插座。
这得益于Type-C插头和插座都是对称设计，因此消除了传统USB连接中插入错误的问题。
此外，USB Type-C插头和插座采用了更紧密的物理接口设计，以确保插接牢固可靠。
其次，USB Type-C支持更快的数据传输速度。
传统的USB 2.0接口的最高传输速度为480 Mbps，而USB 3.0接口的最高传输速度为5 Gbps。
而USB Type-C接口可以支持USB 3.1和USB 3.2标准，其最高传输速度可以达到10 Gbps和20 Gbps。
这意味着通过USB Type-C接口，可以更快地传输大量数据，例如备份文件、音视频传输等。
USB Type-C还支持更高的功率传输能力。
传统的USB接口通常只能提供有限的电流和功率，因此无法满足高功耗设备的需求，如笔记本电脑和平板电脑。
而USB Type-C接口支持高达100W的功率传输，足以为这些设备提供充足的电力。
此外，USB Type-C还支持双向电力传输，即可以充电也可以供电，因此可以将USB Type-C连接器用作电源适配器和充电器。
另外，USB Type-C具有更丰富的功能。
传统的USB接口通常只能传输数据和充电，而USB Type-C接口还支持视频输出、音频输出、以太网连接和外接显示器等功能。
通过使用适当的转接头或适配器，可以将USBType-C接口连接到HDMI、VGA或DisplayPort显示器，实现高清视频输出。
USB Type-C的工作原理涉及到多个方面的技术。
type-c接口和USB接口了解一些
type-c接口和USB接口了解一些type-c接口和USB接口用的人都特别的多，从开始就被给予厚望，网上也很多介绍这些接口的type-c接口：USB Type-C是一种USB接口外形标准，拥有比Type-A及Type-B均小的体积，既可以应用于PC（主设备）又可以应用于外部设备（从设备，如手机）的接口类型。
USB Type-C有4对TX/RX分线，2对USBD+/D-，一对SBU，2个CC，另外还有4个VBUS和4个地线，手机上用的最多，现在一些笔记本上也带有这个接口，这个接口最大最好的地方就是没有正反，怎么都能插进去接口里面的触电定义分布如下：Type-C很火，与Type-A、Type-B有啥不同我们看到Type-A就是我们理解的最早的USB接口，这个大家都知道，手机充电和适配器连接的大头，小头是 Type-c和手机连接，也有 Type-Micro-B的小接口最早理解的USB接口历史发展：Mini-USB→Micro-USB→Type-CMicro USB是USB 2.0标准的一个便携版本，比部分手机使用的Mini USB接口更小，Micro-USB是Mini-USB的下一代规格，由USB 标准化组织美国USB Implementers Forum（USB-IF）于2007年1月4日制定完成。
Micro-USB 支持OTG，和Mini-USB一样，也是5pin的。
Micro系列的定义包括标准设备使用的Micro-B系列插槽；OTG设备使用的Micro-AB插槽；Micro-A和Micro-B插头，还有线缆。
Micro系列的独特之处是他们包含了不锈钢外壳，万次插拔不成问题。
type-c接口和Micro-B接口哪个好？type-c接口和Micro-B 接口有啥区别？Type-C是什么？Type-C接口的亮点在于更加纤薄的设计、更快的传输速度（最高10Gbps）以及更强悍的电力传输（最高100W）。

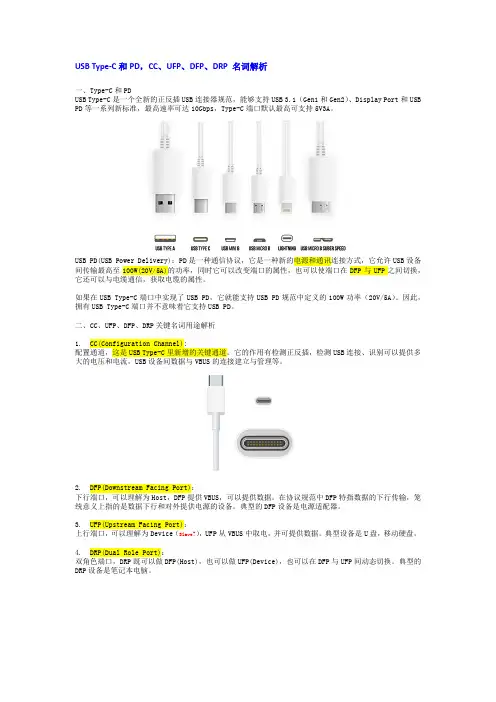

USB Type-C和PD,CC、UFP、DFP、DRP 名词解析
USB Type-C和PD，CC、UFP、DFP、DRP 名词解析一、Type-C和PDUSB Type-C是一个全新的正反插USB连接器规范，能够支持USB 3.1（Gen1和Gen2）、Display Port和USB PD等一系列新标准，最高速率可达10Gbps，Type-C端口默认最高可支持5V3A。
USB PD(USB Power Delivery)：PD是一种通信协议，它是一种新的电源和通讯连接方式，它允许USB设备间传输最高至100W(20V/5A)的功率，同时它可以改变端口的属性，也可以使端口在DFP与UFP之间切换，它还可以与电缆通信，获取电缆的属性。
如果在USB Type-C端口中实现了USB PD，它就能支持USB PD规范中定义的100W功率（20V/5A）。
因此，拥有USB Type-C端口并不意味着它支持USB PD。
二、CC、UFP、DFP、DRP关键名词用途解析1. CC(Configuration Channel):配置通道，这是USB Type-C里新增的关键通道。
它的作用有检测正反插，检测USB连接、识别可以提供多大的电压和电流，USB设备间数据与VBUS的连接建立与管理等。
2. DFP(Downstream Facing Port)：下行端口，可以理解为Host，DFP提供VBUS，可以提供数据。
在协议规范中DFP特指数据的下行传输，笼统意义上指的是数据下行和对外提供电源的设备。
典型的DFP设备是电源适配器。
3. UFP(Upstream Facing Port)：上行端口，可以理解为Device（Slave?），UFP从VBUS中取电，并可提供数据。
典型设备是U盘，移动硬盘。
4. DRP(Dual Role Port)：双角色端口，DRP既可以做DFP(Host)，也可以做UFP(Device)，也可以在DFP与UFP间动态切换。
典型的DRP设备是笔记本电脑。
typec接头定义
typec接头定义
摘要：
1.引言
2.typec接头的定义与作用
3.typec接头的类型及应用场景
4.如何选择合适的typec接头
5.结论
正文：
随着电子设备的普及，typec接头作为一种新型的数据传输接口，越来越受到人们的关注。
本文将为您详细介绍typec接头的定义以及如何选择合适的typec接头。
首先，我们来了解一下typec接头的定义。
typec接头，全称USB Type-C，是由USB Implementers Forum（USB-IF）组织制定的一种新型USB接口标准。
它具有小巧、易用、传输速度快等特点，可以连接各种电子设备，如智能手机、平板电脑、笔记本等，实现数据传输、充电、视频输出等多种功能。
typec接头主要有以下几种类型：
B Type-C母座：用于连接设备端的typec接口，如智能手机、平板电脑等。
B Type-C公座：用于连接电源适配器、数据线等外部设备。
B Type-C转接头：用于将typec接口转换为其他类型的USB接口，
如USB Type-A、Micro-USB等。
B Type-C数据线：用于连接设备端的typec接口和外部设备，实现数据传输和充电功能。
在选择typec接头时，需要根据实际需求和应用场景来判断。
例如，如果您需要为智能手机充电，那么选择一条USB Type-C数据线和USB Type-C公座连接电源适配器即可。
如果您需要将typec接口转换为其他类型的USB接口，那么可以选择一个USB Type-C转接头。
总之，typec接头作为一种新型数据传输接口，已经在越来越多的电子设备上得到应用。
USB Type-C详解
上图DFP(DownstreamFacingPort)也就是主，UFP(UpstreamFacingPort)为从。除了DFP、UFP，还有个DRP(DualRoleport)，DRP可以做DFP也可以做UFP。当DRP接到UFP，DRP转化为DFP。当DRP接到DFP，DRP转化为UFP。两个DRP接在一起，这时就是任意一方为DFP，另一方为UFP。
而lightning：
所以，从尺寸上我看不到USBType-C在手持设备上的优势。而速度，只能看视频传输是否需要了。
引脚定义
可以看到，数据传输主要有TX/RX两组差分信号，CC1和CC2是两个关键引脚，作用很多：
??探测连接，区分正反面，区分DFP和UFP，也就是主从
??配置Vbus，有USBType-C和USBPowerDelivery两种模式
如果DFP认到device为DP，便切换MUX/ConfigurationSwitch，让Type-CUSB3.1信号脚改为传输PCIe信号。同样的，PCIe使用RX/TX2和SBU1,SUB2来传输数据，RX/TX1传输USB数据。
这样的好处就是一个接口同时使用两种设备，当然了，转换线就可以做到，不用任何芯片。
在DFP的CCpin有上拉电阻Rp，在UFP有下拉电阻Rd。未连接时，DFP的VBUS是无输出的。连接后，CCpin相连，DFP的CCpin会检测到UFP的下拉电阻Rd，说明连接上了，DFP就打开Vbus电源开关，输出电源给UFP。而哪个CCpin（CC1，CC2）检测到下拉电阻就确定接口插入的方向，顺便切换RX/TX。
如果DFP认到device为DP，便切换MUX/ConfigurationSwitch，让Type-CUSB3.1信号脚改为传输DP信号。AUX辅助由Type-C的SBU1,SUB2来传。HPD是检测脚，和CC差不多，所以共用。
type-c接口是什么意思怎么读
type-c接口是什么意思怎么读type-c接口是什么意思怎么读，快充数据线(谐音读作泰普C) 时间：2022-04-11 14:47作者：QII许多朋友在购买手机之后发现，自己手机使用的是type-c接口，但是不知道type-c接口是什么意思，其实type-c接口的中文谐音读作泰普C，这是一种全新的usb接口，和传统usb接口不一样，type-c更快、更强、更小。
type-c接口是新一代usb接口1、type-c正反面都可以插入使用type-c接口最明显的特点就是可以正反面随意拔插，而传统的usb接口一定要对准了才可以。
如今大多数手机使用的都是type-c接口，充电非常方便，不过也有许多朋友在使用一些老款式手机，老款式手机许多都是传统usb接口，经常会出现反复翻面插入但是就是插不进去的问题，而type-c则不会出现这样子的问题。
2、type-c充电速度更快type-c的充电速度比传统usb接口的手机充电速度更快，虽然传统usb接口手机也有快充，但是是很难与现如今的type-c接口相比的，一方面的欲望type-c的充电速度确实很快，另一方面是因为各大手机厂商更倾向于发展全新的type-c接口，基本上已经放弃了传统usb接口。
3、双向供电type-c可以给外接设备供电，而传统的usb接口只能充电，是无法给外接设备供电的，这也是type-c独有的功能，虽然可能平时用不到，但是在某些情况下，type-c就非常救命了。
4、许多有线耳机不支持type-c接口许多有线耳机都只能支持传统的usb接口，不支持新一代type-c 接口，原因是type-c接口输出的数字信号协议不一样，导致type-c接口耳机很难制造，因此需要转接线。
不过目前许多手机在购买时都会赠送转接线，大家还是一样可以使用有线耳机的。
《TYPEC介绍》课件
它支持数据传输、充电和视频输 出等多种功能。
Type-C接口特点
01
02
03
04
双向插拔
Type-C接口支持正反两面插 拔，方便用户使用。
高速数据传输
Type-C接口支持USB 3.1标准 ，传输速度高达10 Gbps。
充电功能
Type-C接口支持大电流充电 ，可功 能，可以连接显示器等外部设
数据传输
Type-C接口支持更快的数据传输速度，并能满足多种设 备的需求，而Lightning接口主要针对移动设备进行优化 。
充电体验
Type-C接口支持双向充电，可以给其他设备充电，而 Lightning接口只支持单向充电。
与Micro USB接口比较
总结词
Type-C接口与Micro USB接口 在技术规格、数据传输和充电
体验上存在显著差异。
技术规格
Type-C接口采用最新的USB标 准，具有更先进的技术规格， 而Micro USB接口相对较老。
数据传输
Type-C接口支持更快的数据传 输速度，并能满足未来设备的 需求，而Micro USB接口速度 较慢。
充电体验
Type-C接口支持双向充电，可 以给其他设备充电，而Micro USB接口只支持单向充电。
传输速度
Type-C接口支持高达10 Gbps的传输速度 ，而USB 2.0接口仅为480 Mbps。
与Lightning接口比较
总结词
Type-C接口与Lightning接口在技术标准、数据传输和充 电体验上有所不同。
技术标准
Type-C接口遵循USB标准，具有更广泛的兼容性，而 Lightning接口仅限于苹果设备使用。
《Type-C介绍》PPT课 件
type-c接口是什么意思
type-c接口是什么意思
Type-C全称USB Type-C，也称USB-C。
是一种USB接口规范,它是一种通用串行总线的硬件接口形式。
以前市面上是充电器和充电线很多很杂，充电的功率和规格也各有不一，充电非常的不便，Type-C也更加容易管理，现在连苹果也开始支持Type-C接口了，一根数据线就可以走遍天下，哪个手机都能使用Type-C线来充电，使用起来更加的方便。
Type-C接口传输快、充电功率快
Type-C接口之所以受欢迎，除了方便管理外，自身实力也会比m irco usb接口更强，Type-C接口采用的是USB3.1标准，传输速度比USB2.0协议的mirco usb接口更快。
Type-C正反面相同使用更方便
百科书 Type-C的接口使用起来更加的方面，正面和反面都一样，可以随便插入手机口里，不会像mirco usb接口那样只支持一面插入，插反了很容易造成手机口损坏的问题出现。
更加方便的使用方式，让T ype-C接口大火起来，喜欢使用Type-C接口的人也越来越多。
