排水工程雨水泵站自控系统
北京市工程排水工程
下穿六环路雨水泵站自控系统
操作说明
南京创赛电气有限公司
2014年3月
目录
1、概述
2、画面简介
3、操作步骤
4、视频监控系统
5、日常维护
1、概述
本说明仅适用于北京市工程排水工程下穿六环路雨水泵站自控系统，系统由PLC自动设备监控系统及视频监控系统组成；其中PLC 自动设备监控系统通过对设备及水位、雨量、硫化氢、CO、氨气等检查，并在系统内通过比较运算等程序实现泵站的设备自动控制；视频监控系统则由4个红外高清摄像机、硬盘录像机、监控电脑等实现泵站全天候视频记录，为事件可追溯性提供有效的条件。
PLC系统由CPU、输入输出模块、现场触摸屏等组成，PLC系统采集信号并显示在触摸屏上，在PLC系统CPU存储卡内储存由用户程序，自动根据程序运算，从而达到设备自动运行及控制，遇有紧急状态及各参数超标的状况，发出电铃警报声，提醒值班人员进行注意，保障泵站安全。
2、画面简介
触摸屏有以下几个画面：起始画面、工艺画面、操作画面、曲线画面、报警画面、参数设置画面
系统送电后，触摸屏进入起始画面，此时按下触摸屏软件F2-F5即进入其他泵站相关画面，工艺画面以显示各设备运行状态、检测参数等为主，方便使用者实时了解工艺流程等重要信息，曲线画面、报警画面为使用者提供可查询的故障记录及实时参数曲线，操作画面及参数设置画面为设备操作及设备参数设定提供人机对话窗口。
3、操作步骤
操作画面操作方式：
设备操作有2种模式，一种为手动模式，一种为自动模式；
手动模式下，当设备状态显示为集中控制时，按下启动按钮，该设备即可启动，按下停止按钮，相对应设备即停止运行；
自动模式下，按下手动自动选择按钮，设备即按照预定程序运行，自动模式下各设备的运行方式如下：
水泵运行模式：当水位达到水位高1设定值时，自动启动一台水泵，当水位下降到水位设定低时，自动停止水泵。
当水位达到水位高2设定值时，自动启动第二台水泵，达到水位高3设定值时，所有3台水泵自动启动，直到水位降至水位低设定值时，水泵即自动停止，以上水泵启动时，并不限定启动水泵，随机启动。
格栅机自动运行模式为每隔15分钟运行15分钟，有利于把污物排放并用小车转运走。
除臭设备自动运行条件为，当硫化氢、CO、氨气等有害气体浓度达到设定值时，设备自动启动并运行，直到低于设定值并延长30分钟时，除臭设备即自动停车。
参数设置画面仅在操作画面下按下F8按键才能进入参数设置画面，相对应的参数设置通常为：集水池液位低设置为2m，液位高1设置为4米，液位高2设置为5m，液位高3设置为6m，有害气体高位报警参照室内气体浓度要求的相关规定执行。
在操作画面下，设置有报警解除按钮，当报警电铃发出响声时，可按下报警解除按钮，对电铃进行消音处理，但需提醒操作人员注意
设备及泵站安全。
4、视频监控系统
视频监控系统由网络摄像机、交换机、硬盘录像机、监控电脑等组成，硬盘录像机可记录1个月内的视频资料，详细设置请参考监控电脑内有关监控软件的说明手册。
5、日常维护
本系统由电气系统、仪表装置、自动化控制装置、计算机组成，电气系统请专业人员参照电气控制图纸进行维护，仪表装置参照仪表厂家提供的维护手册进行；
自动化控制装置及计算机系统，请务必做到：1、定时清理灰尘，电子系统对灰尘有着较为高的要求，2、定期检查线路是否有松动，否则可能造成接触不良导致信号丢失或不准确。
排水泵站自动化监控系统设计优化
排水泵站自动化监控系统设计优化随着城市化进程的不断推进，城市排水系统越来越复杂，其中涉及到大量污水的排放、处理与运输。
为了更好地管理和控制城市排水系统，排水泵站自动化监控系统逐渐成为一种普遍的选择。
排水泵站自动化监控系统是一种完全自动的监测、控制和通信系统，能够在保证排水系统运作安全的同时，提高泵站的自动化水平和运营效率。
然而，随着技术的发展和市场的需求不断变化，传统的排水泵站自动化监控系统已经逐渐暴露出一些问题和瓶颈。
如何进行设计和优化，成为了目前排水泵站自动化监控系统面临的重要问题。
一、设计和优化流程在设计和优化排水泵站自动化监控系统时，需要遵循以下流程：1.需求分析：对于排水泵站自动化监控系统的需求，通过充分的调研和需求分析，确定排水泵站自动化监控系统需要包括哪些方面的功能和性能。
2.系统设计：综合考虑排水泵站的特点和各方面限制条件，设计排水泵站自动化监控系统的整体结构和架构。
包括系统的硬件平台、软件系统、数据互通方案等。
3.开发和测试：通过软件设计、编程和硬件组装等技术手段，完成排水泵站自动化监控系统的开发和调试测试，确保系统的功能达到预期。
4.实施和部署：将排水泵站自动化监控系统应用到现实的排水泵站中，正式启用和投入使用。
5.运维和优化：在排水泵站自动化监控系统正常运行的过程中，需要对系统进行维护和优化，保证系统的稳定和高效运行。
二、设计和优化要点在设计和优化排水泵站自动化监控系统时，需要注重以下方面的要点：1.数据采集和处理：排水泵站自动化监控系统的基本功能是对泵站运行中产生的各种数据信号进行采集和处理。
因此，数据采集和处理是排水泵站自动化监控系统设计的关键步骤。
要针对不同类型的数据信号，设计适合的采集装置和采集协议，并通过各种算法对数据进行处理和分析，以获取有效的信息。
2.控制算法和逻辑：排水泵站自动化监控系统应该能够根据不同的工况和运行状态，采取不同的控制算法和逻辑。
例如，在泵站运行过程中，需要根据不同的液位变化和流量大小，选择不同的泵组合和控制策略，以保持泵站的运行稳定。
水利工程的泵站自动化控制方案
水利工程的泵站自动化控制方案自动化控制是现代水利工程中的重要技术手段之一，对于提高泵站的运行效率、保障供水安全和降低运行成本都起着至关重要的作用。
本文将就水利工程泵站自动化控制的方案进行详细探讨。
一、引言水利工程中的泵站是将水从低处抽升至高处的装置，常见于供水、排水及灌溉等工程中。
传统的泵站控制方式通常依赖于人工操作，不仅效率低下，而且容易出现疏忽和错误。
因此，引入自动化控制方案，将泵站运行过程中的关键参数进行实时监测和调控，具有重要的意义和广阔的应用前景。
二、泵站自动化控制方案的需求1. 提高泵站运行效率：自动化控制方案可以实现泵站的自动启停、运行状态监测、负载分配等功能，减少人为操作的时间和错误率，提高泵站运行的效率。
2. 保障供水安全：通过自动化控制方案，可以对泵站的水位、压力、流量等参数进行实时监测，及时发现异常情况并采取相应措施，确保供水系统的安全稳定运行。
3. 降低运行成本：自动化控制方案可以对泵站进行智能化管理和优化调度，合理控制泵站设备的运行，降低能耗和设备损耗，从而达到降低运行成本的目的。
三、泵站自动化控制方案的关键技术1. 传感器技术：通过安装水位传感器、压力传感器、流量传感器等监测设备，实时获取泵站运行中的关键参数，为后续控制提供数据支持。
2. 控制器技术：采用PLC（可编程逻辑控制器）作为控制核心，通过编程控制不同执行机构的操作，实现泵站的自动化控制。
3. 通信技术：利用现代通信技术，建立泵站与中心监控室之间的数据传输通道，实现远程监控和控制，提高泵站的管理效率。
4. 数据处理与分析技术：通过对泵站运行数据的采集、传输和分析，实现泵站的故障诊断、预警和优化调度，提高泵站的运行稳定性和安全性。
四、泵站自动化控制方案的实施步骤1. 系统设计：根据泵站的具体情况和要求，进行自动化控制系统的整体设计，包括硬件设备、控制逻辑和软件开发等内容。
2. 传感器安装和调试：根据设计方案，选择合适的传感器，并进行安装和调试，确保传感器的准确性和稳定性。
排水泵站的智能化监控系统设计
排水泵站的智能化监控系统设计随着城市化进程的不断加快和城市建设的不断推进，城市排水工程也显得越来越重要。
城市排水泵站的建设可以大幅度提高城市排水系统的运行效率，缓解城市排水系统的负荷，减少城市水灾。
但是随着城市规模的不断扩大和排水泵站数量的不断增多，传统的排水泵站管理方式已经不能适应现代城市排水工程的需要。
智能化监控系统的引入将有助于提高排水泵站的安全性、运行效率和管理水平。
本文将探讨排水泵站的智能化监控系统的设计，包括技术实现和系统架构。
技术实现智能化监控系统的设计基于计算机技术、网络通信技术和传感器技术。
其中最重要的是传感器技术。
1. 压力传感器：安装在排水管道中，能够实时监测管道中的水位、流量和压力等基本参数，并将数据传输到智能化监控系统中，供管理人员实时监测和管理。
2. 温湿度传感器：安装在泵站室内，能够实时监测室内的温度、湿度等参数，并将数据传输到智能化监控系统中，为管理人员提供良好的工作环境。
3. 气体传感器：能够实时监测泵站内的有毒气体浓度，如果浓度超过安全标准，监控系统就会及时报警，并采取措施以确保泵站的安全。
系统架构智能化监控系统的设计是由数据采集系统、数据处理系统、数据传输系统和数据库系统以及人机交互的终端系统组成。
其中，数据采集系统负责采集排水泵站中的各种参数和数据，数据处理系统负责将采集的数据进行处理和分析，数据传输系统负责将处理后的数据传输到指定的设备或人员，数据库系统负责将历史数据储存到数据库中，人机交互终端系统则负责人员与系统的交互。
在系统架构中，可将排水泵站分为智能中心和分散节点。
智能中心为数据处理和传输系统，拥有多个显示屏、操作工位、报警器等，可以实时显示排水泵站的各种运行参数和状态信息。
分散节点则包括传感器、监测设备和执行器等，用于实时采集、监测和控制排水泵站的各种运行参数和状态信息。
智能化监控系统的优势排水泵站的智能化监控系统可以有效提高排水系统的安全性和管理水平。
自动控制系统在水利工程中的应用
自动控制系统在水利工程中的应用自动控制系统是一种能够根据预先设定的条件，自动进行测量、判断和控制的系统。
在水利工程中，自动控制系统的应用广泛且重要。
本文将探讨自动控制系统在水利工程中的应用，并对其优势和挑战进行分析。
一、自动控制系统在水泵站中的应用水泵站是水利工程中的重要组成部分，用于提供水源供应和排水系统。
自动控制系统在水泵站中的应用，可以实现对水位、压力和流量等参数的实时监测和自动调节。
通过传感器和执行器的配合，自动控制系统能够根据设定的目标值，自动调整水泵的启停和转速，保持水位或压力稳定。
这样不仅提高了水泵站的运行效率，减少了能耗，同时也提高了系统的可靠性和安全性。
二、自动控制系统在灌溉系统中的应用灌溉是水利工程中的重要环节，用于农田的水源供应。
自动控制系统在灌溉系统中的应用，可以实现对土壤湿度、气象条件等参数的实时监测和自动控制。
通过在土壤中安装湿度传感器，自动控制系统能够根据土壤湿度的变化，自动调节灌溉水量和灌溉时间，保持农田的适宜湿度。
这样不仅提高了灌溉的效率，还节约了水资源，减轻了农民的劳动强度。
三、自动控制系统在防洪系统中的应用防洪是水利工程中的重要任务，用于保护人民生命财产安全。
自动控制系统在防洪系统中的应用，可以实现对水位、流量和降雨等参数的实时监测和自动控制。
通过在河道和水库中安装水位传感器，自动控制系统能够根据水位的变化，自动控制水闸的开闭和泵站的运行，及时调整水位。
这样可以有效预防洪水灾害，保护人民的生命和财产安全。
四、自动控制系统的优势和挑战自动控制系统在水利工程中的应用具有许多优势。
首先，自动控制系统能够实现对多个参数的实时监测和控制，提高了系统的稳定性和精度。
其次，自动控制系统能够根据设定的目标值，自动调节执行器的行为，提高了工程的效率和可靠性。
此外，自动控制系统能够减少人力投入，降低了劳动成本。
然而，自动控制系统在水利工程中的应用也面临一些挑战。
首先，自动控制系统的设计和调试需要专业知识和经验，增加了工程的复杂度和难度。
给排水工程中的泵站自动化控制
给排水工程中的泵站自动化控制一、介绍随着城市化进程的不断推进，给排水工程的安全和高效运行变得愈发重要。
泵站作为给排水系统中的关键设施，其自动化控制越来越受到重视。
本文将探讨给排水工程中泵站自动化控制的技术、应用和优势。
二、泵站自动化控制的概念和原理泵站自动化控制是指通过自动化系统对泵站进行监测、控制和运行管理的过程。
在泵站自动化控制中，传感器和执行器起着重要的作用。
传感器用于感知泵站运行状态和环境变量，例如液位、流量、温度等；执行器则根据控制信号驱动泵机、阀门等设备的开关。
通过传感器和执行器的互联互通，自动化控制系统能够实现对泵站的实时监测和智能化操作。
三、泵站自动化控制的技术手段1. 远程监控与远程操作技术：通过互联网、无线通信等技术手段，实现对泵站的远程监测和操作。
这样不仅方便了运维人员的管理，而且可以及时响应泵站异常情况，提高运维效率。
2. 控制算法与策略：自动化控制系统依靠控制算法和策略实现对泵站的智能化管理。
通过优化控制算法，可以实现泵站运行的最优化，降低运行成本，提高能源利用效率。
3. 数据采集与处理：自动化控制系统通过传感器采集泵站的各种参数数据，并进行处理和分析。
这样可以实现对泵站运行状态的实时监测和故障诊断，及时采取措施进行维护和修复。
四、泵站自动化控制的应用案例1. 智能泵机控制系统：通过对泵机电机的变频调速，自动化控制系统可以根据实时需水量的变化来调整泵机的运行速度，以达到节能减排、降低泵机磨损的目的。
2. 液位监测与控制系统：液位是泵站管理的重要指标之一。
自动化控制系统可以通过液位传感器实时监测泵站池塘的液位情况，并根据设定的控制策略，自动调整泵机的开启与关闭，保持池塘液位在安全范围内。
3. 故障诊断与报警系统：自动化控制系统能够实时监测泵站设备的运行情况，并通过故障诊断算法判断设备是否存在异常。
一旦发现异常，系统会及时发出报警信号，提醒运维人员及时处理，防止事故的发生。

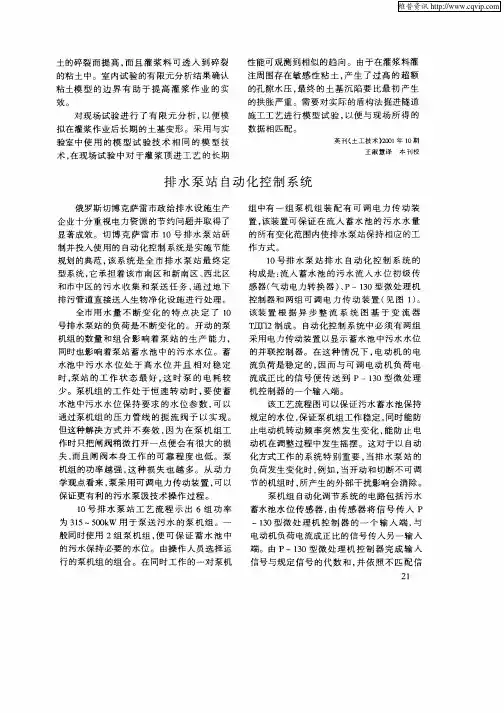

排水泵站自动化控制系统
