(完整版)格宾石笼技术交底
格宾石笼施工技术交底
格宾石笼施工技术交底一、引言格宾石笼是一种常用于土木工程中的材料，其使用广泛且效果显著。
本文将就格宾石笼的施工技术进行详细交底，包括施工前的准备、施工步骤、注意事项等内容，旨在帮助施工人员更好地掌握该技术，确保施工质量和安全。
二、施工前的准备1. 材料准备：格宾石笼的主要材料为镀锌钢丝网和填充物，施工前应确保材料完好无损，且数量足够。
2. 工具准备：施工所需工具包括钢丝剪、铁锤、钢丝扳手等，应保证工具完好，并确保施工人员熟练掌握使用方法。
三、施工步骤1. 搭建支架：首先，在施工区域确定好支架的位置和高度，然后按要求搭建支架，确保稳固可靠。
2. 安装钢丝网：将镀锌钢丝网按照设计要求展开并固定在支架上，注意保持网面平整，确保网格大小符合设计要求。
3. 固定钢丝网：使用钢丝扳手将钢丝网的接口处连接牢固，确保整个钢丝网的结构稳定。
4. 填充填充物：将准备好的填充物均匀地倒入钢丝网内，填充物可以选择石头或其他合适的材料，确保填充物的密实度达到要求。
5. 封口处理：在填充完毕后，将钢丝网的末端折叠并用钢丝紧固，以保证填充物不会溢出。
6. 整体检查：施工完成后，对整个格宾石笼进行检查，确保施工质量达到要求。
四、注意事项1. 施工安全：在施工过程中，施工人员应佩戴安全帽、手套等防护用品，确保施工安全。
2. 施工质量：施工人员应严格按照设计要求进行施工，确保格宾石笼的质量。
3. 施工环境：应确保施工区域干燥、整洁，避免影响施工质量。
4. 施工进度：施工人员应合理安排施工进度，确保施工能够按时完成。
五、总结格宾石笼施工技术是一项重要的土木工程技术，通过本文的交底，我们了解了施工前的准备工作、施工步骤和注意事项。
合理掌握格宾石笼施工技术，不仅可以提高施工效率，还能保证施工质量和施工安全。
希望本文对施工人员能够起到一定的指导作用，使他们能够更好地应用这一技术。
格宾石笼安全技术交底模板
一、交底目的为确保格宾石笼施工过程中的安全，防止事故发生，特进行本次安全技术交底。
二、交底对象所有参与格宾石笼施工的施工人员、管理人员及监理人员。
三、交底时间[具体时间]四、交底地点[具体地点]五、交底内容1. 施工准备阶段安全注意事项（1）施工前，对施工人员进行安全教育培训，使其了解格宾石笼施工的安全操作规程。
（2）检查施工机械设备、工具及材料，确保其安全可靠。
（3）施工场地应设置明显的安全警示标志，提醒施工人员注意安全。
2. 施工过程安全注意事项（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工时，严禁酒后作业、疲劳作业。
（3）施工过程中，注意观察周围环境，确保施工安全。
（4）施工过程中，如发现异常情况，应立即停止施工，并向上级报告。
3. 材料运输及堆放安全注意事项（1）材料运输过程中，注意车辆安全，遵守交通规则。
（2）材料堆放时，应整齐有序，不得超高堆放，防止材料滑落伤人。
（3）材料堆放区域应设置明显的警示标志，提醒施工人员注意安全。
4. 施工机械及设备安全注意事项（1）施工机械及设备应定期检查、保养，确保其正常运行。
（2）操作人员必须经过培训，取得相应操作资格。
（3）施工机械及设备操作时，应严格按照操作规程进行。
5. 格宾石笼施工安全注意事项（1）施工人员必须按照设计要求进行施工，不得擅自改变施工工艺。
（2）格宾石笼组装时，注意钢丝、格宾笼及石料的规格和质量。
（3）格宾石笼组装过程中，严禁用力过猛，以免造成安全事故。
（4）格宾石笼填充石料时，注意石料粒径和厚度，确保格宾石笼的整体稳定性。
（5）格宾石笼封盖时，注意封盖严密，防止石料外泄。
六、应急处理1. 发生安全事故时，应立即停止施工，并向上级报告。
2. 对受伤人员进行紧急救治，并拨打急救电话。
3. 保护事故现场，等待相关部门调查处理。
七、交底人及验收人交底人：[交底人姓名]验收人：[验收人姓名]八、附件1. 格宾石笼施工安全操作规程2. 个人防护用品清单3. 施工机械及设备检查保养记录九、注意事项1. 本交底内容为格宾石笼施工安全的基本要求，施工过程中应根据实际情况进行调整。
格宾石笼石工安全技术交底模板
一、交底依据1. 《合同文件》2. 《技施设计图纸》3. 《施工组织设计》4. 《格宾网施工技术规程》5. 《堤防工程施工规范》--SL260-20146. 《水利水电建筑安全技术规范》--SD267-19887. 《水利水电工程施工安全防护设施技术规范》--DL5162-20028. 《水利水电工程施工质量验收评定规程》--SL176-20079. 《水利水电建设工程验收规范》--SL223-200810. 《砌体工程施工质量验收规程》--GB50203-200211. 其他相关法律、法规、标准、规范、规程二、交底内容（一）施工工艺及流程1. 铅丝、格宾石笼组装2. 铅丝、格宾石笼定位组装连接3. 人工装填石块4. 铅丝、格宾石笼封盖（二）施工方法1. 铅丝、格宾、格宾石笼组装- 铅丝、格宾石笼由镀锌铅丝、格宾笼和石料组成。
规格为长高宽 2.5m×0.5m，格宾石笼护坡规格为长宽高2.7m×0.5m。
- 本工程采用2.2mm镀锌铅丝、格宾绑扎，每隔200mm进行一次绑扎。
2. 人工装填石块- 选择粒径适中、质地坚硬的石块，确保石块填满格宾石笼，填充高度应超过笼体高度。
3. 铅丝、格宾石笼封盖- 使用镀锌铅丝将格宾石笼封盖，确保封盖牢固，防止石块流失。
（三）安全技术措施1. 施工人员应穿戴安全帽、安全带、防护手套等安全防护用品。
2. 施工现场应设置安全警示标志，确保施工区域安全。
3. 施工过程中，严禁酒后作业、疲劳作业。
4. 施工过程中，注意防止石块掉落，避免砸伤人员。
5. 施工过程中，注意防止高空坠落，确保安全。
6. 施工过程中，注意防止电气设备漏电，确保安全。
7. 施工过程中，注意防止火灾事故发生，确保安全。
8. 施工完成后，对施工区域进行清理，确保现场整洁。
（四）应急措施1. 施工过程中，如发生人员受伤，立即进行现场急救，并及时送往医院。
2. 施工过程中，如发生火灾事故，立即使用灭火器进行灭火，并拨打火警电话。

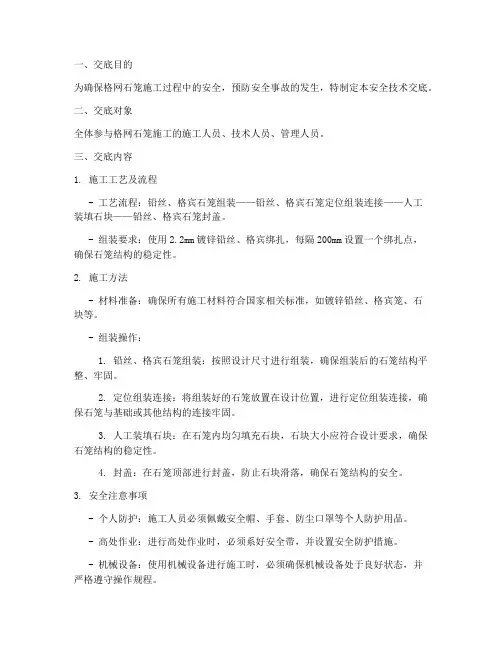

格网石笼安全技术交底模板
一、交底目的为确保格网石笼施工过程中的安全，预防安全事故的发生，特制定本安全技术交底。
二、交底对象全体参与格网石笼施工的施工人员、技术人员、管理人员。
三、交底内容1. 施工工艺及流程- 工艺流程：铅丝、格宾石笼组装——铅丝、格宾石笼定位组装连接——人工装填石块——铅丝、格宾石笼封盖。
- 组装要求：使用2.2mm镀锌铅丝、格宾绑扎，每隔200mm设置一个绑扎点，确保石笼结构的稳定性。
2. 施工方法- 材料准备：确保所有施工材料符合国家相关标准，如镀锌铅丝、格宾笼、石块等。
- 组装操作：1. 铅丝、格宾石笼组装：按照设计尺寸进行组装，确保组装后的石笼结构平整、牢固。
2. 定位组装连接：将组装好的石笼放置在设计位置，进行定位组装连接，确保石笼与基础或其他结构的连接牢固。
3. 人工装填石块：在石笼内均匀填充石块，石块大小应符合设计要求，确保石笼结构的稳定性。
4. 封盖：在石笼顶部进行封盖，防止石块滑落，确保石笼结构的安全。
3. 安全注意事项- 个人防护：施工人员必须佩戴安全帽、手套、防尘口罩等个人防护用品。
- 高处作业：进行高处作业时，必须系好安全带，并设置安全防护措施。
- 机械设备：使用机械设备进行施工时，必须确保机械设备处于良好状态，并严格遵守操作规程。
- 材料堆放：施工材料应按照规定堆放，防止材料滑落伤人。
- 施工环境：确保施工现场通风良好，防止有害气体积聚。
4. 应急处理- 事故报告：一旦发生安全事故，应立即停止施工，并向上级报告。
- 现场处理：根据事故情况，采取相应的应急措施，如紧急疏散、现场救援等。
- 事故调查：事故发生后，应进行调查分析，找出事故原因，并采取预防措施。
四、交底要求1. 施工人员必须认真学习本安全技术交底，确保了解和掌握相关安全知识和操作规程。
2. 施工人员必须严格遵守安全技术交底的要求，确保施工安全。
3. 施工管理人员应定期对施工人员进行安全技术交底，确保施工人员掌握最新的安全知识。
格宾石笼施工技术交底
格宾石笼施工技术交底1、格宾笼施工技术要求（1）格宾笼的绑扎格宾笼的绑扎间距应小于25cm，上下底角处必须绑扎，扎丝扭紧必须不低于于3绞。
同一层格宾笼必须连接，绑扎间距不大于25cm、连接处四边必须绑扎在一起。
上下层格宾笼必须绑扎连接，绑扎部位为格宾笼每格（1m×1m）底部绑扎四道，均匀分布，上下层每个笼子连接道数不得低于16道。
石料填充过程中，每一格网箱必须拉3层拉丝，以免网箱石料鼓出。
隔断网片石料填充完毕后，必须将面层网片拉紧绷直。
收口时扎丝间距不得大于25公分，若收口缝隙过大，必须用十字丝绑扎扭紧，同时相邻石笼必须板扎连接，绑扎间距不大于25cm。
同时隔断网片必须与面层网片绑扎连接，绑扎道数不少于3道。
（2）石料填充要求石料粒径必须保证大于8cm的比例大于80%，级配好的碎石比例不大于20%。
禁止填入土方，禁止将石笼边上的土夹石填入石笼，禁止将土夹石刮到石笼表面，严禁出现石料间隙大于5cm，砌筑时一边砌筑大粒径石料，一边用小粒径石料填充孔隙。
石笼中间孔洞必须用级配好的碎石进行填充，保证石笼密实度。
表面面层石料孔隙必须小于5cm，大面必须平整，顶面石料必须找平后才能继续上一层施工。
（3）格宾石笼施工可能出现的情况1.石笼为三层时：基础部分在河床以下时，如果存在基底找平垫层，选用干砌毛石找平，然后放上石笼施工。
如果没有垫层，必须将基底按标高找平，再放上石笼施工。
基础部分在河床以上时，选用浆砌石进行基底找平，然后放上石笼施工。
如果没有垫层，必须将基底按标高找平，再放上石笼施工。
石笼为1m×1.5m×4m为第一层，1m×1m×4m为第二层和第三层。
第一层与第二层必须错台40~50cm，二三层正面齐平。
石笼完成后的高度不能低于95cm，面层石笼宽度不得低于95cm。
2.石笼为2层时（即石笼高度为设计的第二层和第三层）：基础部分在河床以下时，如果存在基底找平垫层，选用干砌毛石找平，然后放上石笼施工。
宾格石笼安全技术交底
宾格石笼安全技术交底
黑河金盆水库大坝右岸水毁治理工程格宾石笼网安全技术交底
1、进入施工现场必须遵守安全生产六大纪律。
2、施工前应检查好个人防护用品，确认安全合格，方可使用。
3、施工过程中遇有上下垂直作业，必须相互错开施工确保安全施工。
4、夜间作业，应用36V以下安全照明。
5、机械装运材料时必须有专职指挥，机械回转半径范围不得站人，严禁
违章指挥及违章作业。
6、严禁由上向下或由下向上抛仍物品及工具。
7、非机械作业人员严禁操作机械。
8、施工现场禁止穿拖鞋、禁止光膀子。
9、严禁酒后作业。
10、施工现场每天必须做到工完场清。
11、施工区严禁聚众赌博打架斗殴，如有发现轻则重罚、重则交当地执法
部门。
交底人：
被交底人：
年月日。
宾格石笼安全技术交底模板
一、交底目的为确保宾格石笼施工过程中的安全，预防安全事故的发生，特制定本安全技术交底。
二、交底对象全体参与宾格石笼施工的施工人员、管理人员及监督人员。
三、交底内容1. 施工前准备（1）施工人员需了解宾格石笼施工的基本原理、工艺流程、施工方法及安全注意事项。
（2）施工前对施工场地进行安全检查，确保施工环境符合安全要求。
（3）施工人员需熟悉并掌握宾格石笼施工所需的各种工具、设备、材料及安全防护用品。
2. 施工过程安全措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工过程中，严禁酒后作业、疲劳作业。
（3）施工人员需遵守施工现场的安全规定，不得擅自改变施工方案。
（4）施工区域设置明显的警示标志，防止无关人员进入施工区域。
（5）施工人员需熟悉施工图纸，了解施工部位、施工工艺及安全要求。
3. 施工设备安全操作（1）施工前，对施工设备进行安全检查，确保设备正常运行。
（2）施工过程中，操作人员需严格按照设备操作规程进行操作。
（3）施工设备出现故障时，立即停止使用，并报告相关部门进行维修。
4. 施工材料安全存放（1）施工材料应按照规定存放，不得随意堆放。
（2）易燃、易爆、有毒等危险品应按照规定存放，并采取相应的安全措施。
（3）施工材料存放区域应设置明显的警示标志，防止无关人员进入。
5. 施工现场安全管理（1）施工现场设置明显的警示标志，禁止无关人员进入。
（2）施工人员需遵守施工现场的安全规定，不得擅自改变施工方案。
（3）施工现场设置安全通道，确保人员疏散畅通。
（4）施工现场设置消防设施，并定期检查、维护。
四、交底人及时间交底人：项目安全负责人交底时间：2023年X月X日五、接受人及签字接受人：全体参与宾格石笼施工的施工人员、管理人员及监督人员签字：________________六、注意事项1. 施工人员需认真阅读本安全技术交底，确保掌握安全操作技能。
2. 施工过程中，如遇紧急情况，应立即采取应急措施，确保人身安全。
宾格石笼施工技术交底
格宾石笼施工技术交底石笼网施工施工流程：基础开挖 ----基础平坦夯实----边线固定、水平标高抄设----石笼网组装连结加固----石笼网安置固定----投石料、码放----面层找平----网盖安装固定1、基础开挖开挖时槽底标高严格控制，同意超挖小于3cm，禁止欠挖。
机械作业达成后槽底抄水平标高，人工清理，消除大块的卵石及杂物。
2、基础夯实基槽人工平坦后采纳打夯机夯实，夯实两遍。
夯实达成后通知监理查收，查收合格后再进行下一步施工。
3、边线放线、标高抄设基槽查收合格后进行石笼网界限放线，弧度线撒上白灰，灰线不宜过粗。
每隔六米钉一根木桩，把石笼成活标高标明在木桩上，缠上胶布。
注意木桩的保护和标高点的复核，发现活动或损坏的木桩实时校订。
4、石笼网组装进场资料为折合型式，需在现场翻开组装。
顶角石笼网尺寸翻开后为6000x1000x900，中间每米处均有一道隔板，隔板尺寸应为1000x900。
石笼网打开后四个边角及中间隔板一定连结加固，连结使用组合丝绑扎（绑丝为，与石笼网同材质）一定是双股线绞紧 5 纽，连结加固绑扎间距控制在15cm一道。
5、石笼网安置固定石笼网安置在基槽前，再一次检查槽底，由于往坡面上堆放块石时部分石料散落在沟槽中，堆放时个别部位有塌陷致使级沙滑落到沟槽中。
安置前一定安排人工消除沟槽中全部阻碍物，保证槽底平坦。
石笼网安置时由工人迟缓轻搁置施工部位，弧线部位一定与所撒白灰线符合，调整好弧度及高度后石笼网四个边角用木桩固定。
相邻石笼网安置好后，相互连结。
连结要求：（1）相邻单元石笼网的上下四角各一道双股组合丝绑扎（2）相邻单元石笼网的上下框线或折线采纳双股组合丝连结间距15cm（ 3）相邻单元石笼网的网片接合面每延米绑扎 2 处。
6、石料投放、垒砌（1）施工用工具：石料码放及面层找平一定用 8 磅的手锤，石笼网及隔板连结一定用成品钢筋钩。
禁止使用钳子绑扎和绞紧石笼网。
（2）（详细资料要求见图纸）填补料一定是牢固密实、耐风化好的石料，石笼网内填补石直径不小于 12cm，每块石头质量不小于 5kg，70%以上宜采纳大于30 kg 的块石，禁止使用风化石。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底签收单
格宾石笼技术交底赵家岗子河综合治理工程
吉林省吉奥水利水电建筑有限公司
格宾石笼技术交底
一、格宾材料要求
1、格宾石笼采用的原材料为热镀锌-10%铝稀土合金钢丝。
编织前的钢丝最小抗拉强度须大于400Mpa，编织前钢丝延伸率不得小于10%。
2、格宾石笼网孔80mm×100mm，D值公差-4%~+16%，铰制部分为3×360°的形式。
3、格宾石笼的常用尺寸为2m×1m×1m，其他常用尺寸见表 2，长宽高公差分别为±5%、±5%、±5%。
4、格宾石笼的网丝直径为2.2mm（±0.06mm），边丝直径为2.7mm（±0.08mm），网片连接扎丝直径为2.2mm（±0.06mm）。
5、格宾石笼所用热镀锌-10%铝稀土合金钢丝最小镀层重量见下表1：
表1 热镀锌-10%铝稀土合金钢丝最小镀层重量
6、供货前格宾石笼生产厂家需提供：热镀锌-10%铝稀土合金钢丝原材料供应厂家出具的钢铁化学证明书。
7、格宾石笼生产厂家必须具备ISO9001:2008和ISO14001:2004国际认证，且必须提供省级以上水利主管部门出具的水利先进实用技术推广证书，格宾石笼生产厂家必须提供第6类商品注册商标。
8、镀层的附着力：镀层的结合牢固性必须符合GB 2976-88（金属线材缠绕试验方法）标准规定，钢丝在自身缠绕（即一倍缠绕）八圈以上后，对钢丝表面进行放大拍照（放大到12倍），镀层不得出现裂痕。
表2 格宾石笼常用标准规格尺寸表
可以依据现场情况选用不同规格的网箱尺寸；如厂家的标准规格尺寸不能满足工程需要，应根据工程实际需要定制不同规格的格宾石笼的尺寸，或采购格宾石笼网现场制作符合要求的网箱，但网箱的实际最大高度不宜超过1.20m，超过此高度可选用网箱叠起。
三、填充料施工及要求
1、填充料必须是坚固密实、耐风化的新鲜石料。
填充料粒径应控制在15～30cm的占80%以上，
其余20%为级配良好的碎石。
2、格宾石笼在施工填充料前，应在格宾石笼外露面绑扎竹竿、木棒、钢管或面板等，待填充料
施工结束后拆除。
3、格宾石笼填料时必须依次均匀分批向各格宾石笼内投料，严禁一次投满。
以人工填充料施工
时，应控制每批投料厚度在35cm以下。
以机械化填充料施工时，要控制在1.0m高格宾石笼分四次均匀投料。
装石时结束时，顶部石料应比箱高25mm。
装满后用网片盖上顶部并用连接线固定。
4、格宾石笼裸露部位的网片可用加强钢丝（与扎丝同质）与笼的边网片或临土面网片连接并拉
紧，以防鼓肚。
1.0m高的格宾石笼在1/3和2/3高度处绑扎，小于0.55m高的在1/2高度处绑扎。
四、石箱下铺设无纺布的要求
格宾石笼下铺设400g/m2的无纺布，无纺布采用人工铺设，铺设前应进行复检，质量必须合格，有拉裂、蠕动、老化的无纺布均不得使用。
铺设无纺布前把下面场地平整，把杂物清干净，铺放应平顺，松紧适度，应与地面密贴，无纺布相邻片应采用缝接。
无纺布长边宜顺河铺设，并应避免张拉受力，折叠，打皱等情况发生。
