刮板薄膜蒸发器概述
薄膜蒸发器的结构和原理
薄膜蒸发器的结构和原理
薄膜蒸发器是一种用于蒸发液体的设备，主要由热源、蒸发器、冷凝器和收集器组成。
热源将液体加热，使其蒸发，形成气态，由蒸发器进入冷凝器内，冷凝器内的冷却液使其冷凝成液态，最后由收集器收集液体。
薄膜蒸发器的结构是由一个或多个薄膜组成，薄膜具有很高的毛细孔率，可以有效地降低液体的蒸发温度，提高蒸发效率，同时减少温度的波动，从而提高产品的质量。
因此，薄膜蒸发器的原理是通过薄膜的毛细孔率来降低液体的蒸发温度，提高蒸发效率，减少温度的波动，从而提高产品的质量。
薄膜蒸发器的工作原理
薄膜蒸发器的工作原理薄膜蒸发器是一种常见的热传导设备，它用于将液体转化为气体，实现液体的蒸发过程。
通过将热量传递到薄膜表面，液体分子获得足够的能量以克服液体表面的张力，并开始从液态向气态转变。
薄膜蒸发器的基本构造是由一个加热元件和蒸发薄膜组成。
加热元件通常是一个电阻炉或加热管，通过提供热量来使薄膜表面温度升高。
而蒸发薄膜则是一个薄而平坦的表面，通常由金属或陶瓷材料制成，以便能够传导热量并保持较高的温度。
在薄膜蒸发器中，液体通过管道输送至薄膜表面。
当液体流经薄膜时，其分子与薄膜表面的分子发生热传导，使液体分子获得能量。
当液体分子获得足够的能量时，它们开始脱离液体表面，并转变为气体形式。
这个过程被称为薄膜蒸发。
在薄膜蒸发的过程中，加热元件通过传导或辐射将热量传递给薄膜表面，从而维持薄膜的高温。
这样一来，液体分子在接触薄膜表面后会立即蒸发，而不会在薄膜表面停留。
薄膜的平坦表面可以使液体分子迅速离开表面，并保持高浓度的蒸汽产生。
此外，薄膜蒸发器还有一种特殊设计，即多效薄膜蒸发器。
它包括多个蒸发单元，每个蒸发单元都由一个薄膜和一个加热元件组成。
多效薄膜蒸发器的工作原理与单效薄膜蒸发器类似，但其具有更高的效率。
当蒸汽通过薄膜蒸发器的多个单元时，每个单元会逐渐降低蒸汽的浓度，最终得到纯净的水蒸汽。
薄膜蒸发器具有一些显著的优点。
首先，它具有节能的特点，能够利用薄膜表面的高温来实现液体的蒸发，而无需外部能源。
其次，薄膜蒸发器的薄膜具有高导热性，能够快速传递热量，从而提高蒸发效率。
此外，薄膜蒸发器的结构紧凑，占用空间小，操作简单方便。
在工业领域，薄膜蒸发器被广泛应用于许多领域，例如海水淡化、饮料生产、化工制药等。
薄膜蒸发器在海水淡化中被用来去除海水中的盐分，以产生淡水。
在饮料生产中，薄膜蒸发器可以用于去除碳酸饮料中的水分，以达到浓缩的目的。
在化工制药领域，薄膜蒸发器可以用于分离和浓缩溶液以及去除有机溶剂。
总之，薄膜蒸发器是一种充分利用热能，实现液体向气体的转化的设备。
HTRI管壳式换热器设计教程
刮板蒸发器概述刮板蒸发器，它是一种适应性很强的新型蒸发器，例如对高粘度、热敏性和易结晶、结垢的物料都适用。
它主要由加热夹套和刮板组成，夹套内通加热蒸汽，刮板装在可旋转的轴上，刮板和加热夹套内壁保持很小间隙，通常为0.5～1.5 mm。
料液经预热后由蒸发器上部沿切线方向加入，在重力和旋转刮板的作用下，分布在内壁形成下旋薄膜，并在下降过程中不断被蒸发浓缩，完成液由底部排出，二次蒸汽由顶部逸出。
在某些场合下，这种蒸发器可将溶液蒸干，在底部直接得到固体产品。
刮板蒸发器工作原理：：刮板蒸发器外壳内带有加热蒸汽夹套，其内装有可旋转的叶片即刮板。
刮板有固定式和转子式两种，前者与壳体内壁的间隙为0.5～1.5mm，后者与器壁的间隙随转子的转数而变。
料液由刮板蒸发器上部沿切线方向加入（亦有加至与刮板同轴的甩料盘上的）。
由于重力、离心力和旋转刮板刮带作用，溶液在器内壁形成下旋的薄膜，并在此过程中被蒸发浓缩，完成液在底部排出。
这种蒸发器是一种利用外加动力成膜的单程型蒸发器。
刮板蒸发器使用特点：1．刮板蒸发器效率高，能力大，对水和有机溶剂等溶液的蒸发量100—300Kg/h·m²。
2．刮板蒸发器被处理物料在蒸发面停留时间短，约±10秒左右，不结焦，不结垢。
3．刮板蒸发器可以实现真空条件下低温蒸发。
4．刮板蒸发器适宜于连续性生产，操作弹性大，结构简单，便于维修，可实行自控。
5．刮板蒸发器改变刮板外侧的沟槽倾斜角度，可调节物料在蒸发器内停留的时间，以适应不同粘度物料蒸发的需要。
6．刮板蒸发器凡接触料液的部分和设备，均采用不锈钢，从而保持了料液不被污染。
7．刮板蒸发器顶部装有快开盖板，便于对加热管的刷洗。
顶部两侧装有灯孔、视镜，便于操作中的观察。
刮板蒸发器应用范围：刮板蒸发器广泛应用于石油、化工、医药等行业，特别适用于高粘度（如栲胶、蜂蜜等）和易结晶、结垢、热敏性的物料。
薄膜蒸发器的分类及用途
薄膜蒸发器的分类及用途薄膜蒸发器是一种高效、快速的蒸发设备，它通过在加热管壁上形成薄膜状的物料流动，实现了高传热效率和快速蒸发。
在化工、医药、食品等行业的蒸发、浓缩、脱溶、蒸馏等过程中得到了广泛的应用。
根据不同的成膜原理和物料流动方向，薄膜蒸发器主要分为以下几种类型：1. 升膜蒸发器升膜蒸发器是利用加热蒸汽在蒸发管内形成高速流动，带动溶液沿管壁上升，形成薄膜状流动。
这种蒸发器适用于处理量较大、热敏性及易起泡沫的溶液，但不适于高粘度、有晶体析出或易结垢的溶液。
2. 降膜蒸发器降膜蒸发器是利用重力作用，使溶液在蒸发管内沿着管壁向下流动，形成薄膜状流动。
这种蒸发器适用于处理量较小、热敏性及易结垢的溶液，尤其适合于高粘度物料的蒸发。
3. 刮膜蒸发器刮膜蒸发器是通过旋转刮板强制成膜，使溶液在蒸发管内形成薄膜状流动。
这种蒸发器具有传热系数大、蒸发强度高、过流时间短、操作弹性大等特点，尤其适用于热敏性物料、高粘度物料及易结晶颗粒物料的蒸发浓缩、脱溶、蒸馏等。
4. 旋转蒸发器旋转蒸发器是一种实验室常用的蒸发设备，通过旋转蒸发瓶和加热浴的方式，使溶液在蒸发瓶内形成薄膜状流动，实现快速蒸发。
这种蒸发器适用于回流操作、大量溶剂的快速蒸发、微量组分的浓缩和需要搅拌的反应过程等。
薄膜蒸发器的用途非常广泛，主要应用于以下几个方面：1. 化工行业在化工行业中，薄膜蒸发器常用于合成树脂、塑料、橡胶、涂料、染料、农药、炸药等产品的生产过程中，实现溶剂的蒸发、浓缩和脱溶等过程。
2. 医药行业在医药行业中，薄膜蒸发器用于抗生素、维生素、中药提取等生产过程中，实现溶剂的蒸发、浓缩和脱溶等过程。
3. 食品行业在食品行业中，薄膜蒸发器用于果汁、饮料、糖浆、调味品等产品的生产过程中，实现溶剂的蒸发、浓缩和脱溶等过程。
4. 环保行业在环保行业中，薄膜蒸发器用于处理废水、废液等污染物，实现废液中有害物质的蒸发、浓缩和无害化处理。
薄膜蒸发器是一种重要的化工设备，它具有传热效率高、蒸发速度快、物料停留时间短等优点，广泛应用于化工、医药、食品等行业的蒸发、浓缩、脱溶、蒸馏等过程。

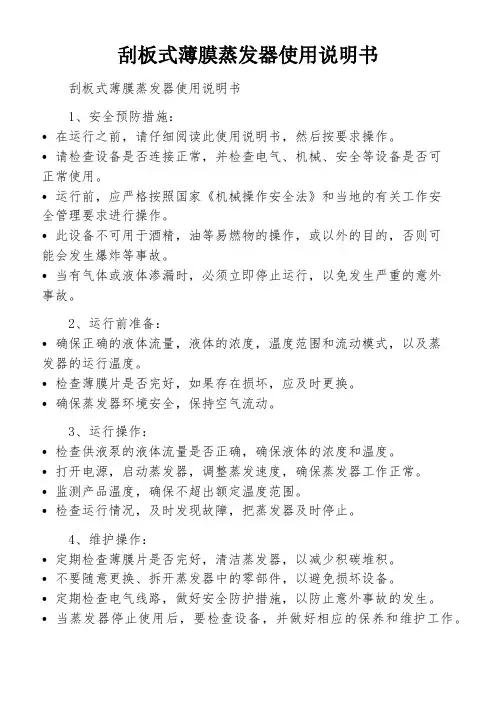

刮板式薄膜蒸发器使用说明书
刮板式薄膜蒸发器使用说明书
刮板式薄膜蒸发器使用说明书
1、安全预防措施：
•在运行之前，请仔细阅读此使用说明书，然后按要求操作。
•请检查设备是否连接正常，并检查电气、机械、安全等设备是否可
正常使用。
•运行前，应严格按照国家《机械操作安全法》和当地的有关工作安
全管理要求进行操作。
•此设备不可用于酒精，油等易燃物的操作，或以外的目的，否则可
能会发生爆炸等事故。
•当有气体或液体渗漏时，必须立即停止运行，以免发生严重的意外
事故。
2、运行前准备：
•确保正确的液体流量，液体的浓度，温度范围和流动模式，以及蒸
发器的运行温度。
•检查薄膜片是否完好，如果存在损坏，应及时更换。
•确保蒸发器环境安全，保持空气流动。
3、运行操作：
•检查供液泵的液体流量是否正确，确保液体的浓度和温度。
•打开电源，启动蒸发器，调整蒸发速度，确保蒸发器工作正常。
•监测产品温度，确保不超出额定温度范围。
•检查运行情况，及时发现故障，把蒸发器及时停止。
4、维护操作：
•定期检查薄膜片是否完好，清洁蒸发器，以减少积碳堆积。
•不要随意更换、拆开蒸发器中的零部件，以避免损坏设备。
•定期检查电气线路，做好安全防护措施，以防止意外事故的发生。
•当蒸发器停止使用后，要检查设备，并做好相应的保养和维护工作。
薄膜刮板蒸发器安全操作及保养规程
薄膜刮板蒸发器安全操作及保养规程前言薄膜刮板蒸发器是化工、制药、食品等工业中广泛应用的设备，其作用是将液体进行蒸发、浓缩，达到回收、精制等目的。
然而，在使用薄膜刮板蒸发器的过程中，如果不正确操作、维护，容易导致设备故障、事故发生，甚至威胁人员生命安全。
因此，本文就薄膜刮板蒸发器的安全操作及保养规程进行详细阐述，以期提高设备使用的安全性和效率。
安全操作1. 设备检查在启动薄膜刮板蒸发器前，应进行全面的设备检查，确认所有设备及管道连接已经固定好，无松动或渗漏现象。
检查液位表，确认液位在设定范围内，否则应进行调整。
同时检查温度计、压力表等设备的工作状态，是否准确，如果发现不正常，应及时更换或修理。
2. 开启设备在确认设备正常无误后，始可启动薄膜刮板蒸发器。
实际操作时，应按照设备启动顺序逐一开启各个阀门，待设备运行稳定后再逐一开启加热器、泵等设备，注意操作时要缓慢、稳定，以免引起设备振动或过载。
启动设备后，要始终注意各设备及管道运行状态，如有不正常现象及时关停设备，进行检修。
3. 操作规范在薄膜刮板蒸发器运行过程中，应注意以下操作规范：1.严格按照设备工艺条件进行操作，不得超速、超温、超压运行。
2.当设备运行不正常或出现异常情况时，应立即按规程关停设备，并及时上报有关人员。
3.遇到停电等突发情况，应采取措施保证设备平稳停机，以防肇事事故的发生。
4.维修设备时，应按照标准程序进行操作，避免在设备运行过程中对设备进行随意拆卸，否则易引起设备损坏。
保养规程薄膜刮板蒸发器的保养主要包括设备日常维护、设备定期保养、设备年度大检修等。
以下是各项保养规程的详细介绍：1. 设备日常保养设备日常保养包括以下内容：1.每班交接班时，要进行设备检查，确认设备状态，避免设备故障。
2.定期清洗相应管路、阀门等设备，避免管路堵塞、泄露等问题。
3.随时对液位表、温度计、压力表等设备进行检查，确保设备读数准确无误。
4.遇到异常情况，要及时采取措施调整，以保证设备安全稳定运行。
系列刮板薄膜蒸发器安全操作及保养规程
系列刮板薄膜蒸发器安全操作及保养规程1. 引言刮板薄膜蒸发器是一种常用于化工行业的设备，用于从液体中分离溶剂和溶质。
为了保证设备的正常运行和安全使用，制定一套安全操作及保养规程是必要的。
本文档旨在提供系列刮板薄膜蒸发器的安全操作及保养指南，以减少事故发生的概率，确保人员和设备的安全。
2. 安全操作规程2.1 设备检查在每次使用刮板薄膜蒸发器之前，必须进行设备检查，确保设备状态良好。
•检查设备外部是否有任何损坏或泄漏。
如发现问题，应立即报告给维修人员。
•检查设备仪表和控制器是否正常工作。
如发现异常，应立即通知相关人员进行修复。
•检查冷却水和电力供应是否正常。
•确保设备安装牢固，无松动部件。
2.2 操作步骤在操作刮板薄膜蒸发器时，必须严格按照以下步骤进行，并且进行必要的安全措施。
1.确保操作人员穿戴必要的安全设备，包括防护眼镜、手套和防护服。
2.打开进料管道和冷却水供应。
确保进料流量和冷却水流量调整到合适的水平。
3.打开刮板薄膜蒸发器的主电源开关，启动设备。
4.根据操作手册设定相应的操作参数，如温度、压力等。
5.仔细观察蒸发器内部的液位和温度。
如发现异常情况，应立即采取相应的措施，如调整进料流量或停机检修。
6.在操作过程中，注意观察设备的运行状态，如有任何异常情况或异常声音，应立即停机检修。
7.操作结束后，先关闭冷却水供应，然后关闭主电源开关。
2.3 应急措施在使用刮板薄膜蒸发器的过程中，可能出现突发情况，需要立即采取应急措施。
•紧急停机按钮：刮板薄膜蒸发器应配备紧急停机按钮，操作人员在遇到紧急情况时，应立即按下按钮停机，并向相关人员报告情况。
•泄漏处理：如发生液体泄漏，应立即采取必要的措施，如关闭进料管道和切断电源，清理泄漏的液体，并通知专业人员进行修复。
3. 保养规程3.1 定期检查刮板薄膜蒸发器设备需要进行定期检查，以确保设备运行正常。
•检查刮板薄膜是否磨损或损坏，如需要更换，应及时进行维修或更换。
技术这几种蒸发器的结构及工作原理，你都知道了吗？
技术这几种蒸发器的结构及工作原理，你都知道了吗？【本期内容，由上海神农冠名播出】 蒸发器主要由加热室及分离室组成。
按加热室的结构和操作时溶液的流动情况，可将工业中常用的间接加热蒸发器分为循环型(非膜式)和单程型(膜式)两大类。
一、循环型(非膜式)蒸发器 这类蒸发器的特点是溶液在蒸发器内作连续的循环运动，以提高传热效果、缓和溶液结垢情况。
由于引起循环运动的原因不同，可分为自然循环和强制循环两种类型。
前者是由于溶液在加热室不同位置上的受热程度不同，产生了密度差而引起的循环运动；后者是依靠外加动力迫使溶液沿一个方向作循环流动。
(一)中央循环管式(或标准式)蒸发器 中央循环管式蒸发器，加热室由垂直管束组成，管束中央有一根直径较粗的管子。
细管内单位体积溶液受热面大于粗管的，即前者受热好，溶液汽化得多，因此细管内汽液混合物的密度比粗管内的小，这种密度差促使溶液作沿粗管下降而沿细管上升的连续规则的自然循环运动。
粗管称为降液管或中央循环管，细管称为沸腾管或加热管。
为了促使溶液有良好的循环，中央循环管截面积一般为加热管总截面积的40％一100％。
管束高度为1—2m；加热管直径在25～75mm之间、长径之比为20～40。
中央循环管蒸发器是从水平加热室、蛇管加热室等蒸发器发展而来的，相对于这些老式蒸发器而言，中央循环管蒸发器具有溶液循环好、传热效率高等优点；同时由于结构紧凑、制造方便、操作可靠，故应用十分广泛，有“标准蒸发器”之称。
但实际上由于结构的限制，循环速度一般在0.4～0.5m／s以下；且由于溶液的不断循环，使加·热管内的溶液始终接近完成液的浓度，故有溶液粘度大、沸点高等缺点；此外，这种蒸发器的加热室不易清洗。
中央循环管式蒸发器适用于处理结垢不严重、腐蚀性较小的溶液。
(二)悬筐式蒸发器 悬筐式蒸发器是中央循环管蒸发器的改进。
加热蒸汽由中央蒸汽管进入加热室，加热室悬挂在器内，可由顶部取出，便于清洗与更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、刮板薄膜蒸发器概述
刮板薄膜蒸发器是利用高速旋转将液体分布成均匀薄膜而进行蒸发或蒸馏的一种高效蒸发、蒸锱设备，也可进行脱臭、脱泡反应及加热、冷却等单元操作，可广泛适用于中、西制药、食品、轻工、石油、化工、环保等行业。
旋转刮板式薄膜蒸发器，是一种通过旋转刮板强制成膜，可在真空条件下进行降膜蒸发的新型高效蒸发器。
它传热系数大、蒸发强度高、过流时间短、操作弹性大，尤其适宜热敏性物料、高粘度物料及易结晶含颗粒物料的蒸发浓缩、脱气脱溶、蒸馏提纯。
离心式刮板薄膜蒸发器采用国外先进技术，在国内刮板式薄膜蒸发器领域内具有国际水平的领先地位。
本设备曾作为"刮板式真空炼密机组"的主机，并荣获国家医药管理局科技进行三等奖。
二、刮板薄膜蒸发器性能与特点
本设备采用离心式滑动沟槽转子，是目前国外最新结构蒸发器，在流量很小的情况下也能形成薄膜，在筒体蒸发段内壁表面附着处理液中的淤积物可被活动刮板迅速移去，和固定间隙的刮板蒸发器相比，蒸发量可提高40%-69%，
它具有下列性能与特点：
1、传热系数值高，蒸发能力大，蒸发强度可达到200kg/m2.hr，热效率高。
2、物料加热时间短，约5秒至10秒之间，且真空条件下工作，对热敏性物料更为有利，保持各种成份不产生任何分解，保证产品质量。
3、适应粘度变化范围广，高低粘度物均可以处理，物料粘度可高达10万厘泊(CP)。
4、改变刮板沟槽旋转方向，可以调节物料在蒸发器的打理时间。
5、蒸发段筒体内壁经过精密镗削并抛光处理，表面不易产生结焦、结垢。
6、操作方便，产品指标调节容易，在密闭条件下，可以自控进行连续性生产。
7、设备占地面积小，结构简单，维修方便，清洗容易。
刮板薄膜蒸发器主要技术参数。
