水工建筑物课后作业20104011-16
国家开放大学《水工建筑物》形考任务1-4+综合练习参考答案
2.水利水电枢纽工程按其（）为五等。 A.效益 B.作用 C.在国民经济中的重要性 D.规模
3.水利枢纽中的水工建筑物按其所属枢纽工程中的（）分为五级。 A.重要性 B.规模 C.等别 D.作用
4.组成水库枢纽的“三大件”包括（）等三类建筑物。 A.挡水建筑物 B.整治建筑物 C 泄水建筑物 D.引水建筑物
C.有限单元法 D.拱冠梁法 4.双曲拱坝是指坝体在（）方向上呈拱形。 A.水平和铅直 B.水平 C.A 与 B 和 C 均不对 D.铅直 5 土石坝中（）的排水体伸入坝体内部，能有效的降低浸润线，常用于下游水位 较低或无水情况。 A.棱体排水 B.贴坡排水 C.褥垫排水 D.组合式排水 6.（）排水不能降低浸润线，但能提高坝坡的抗渗稳定性和抗冲刷能力，其优点 是结构简单，便于维修。 A.棱体排水 B.褥垫排水 C.贴坡排水 D.组合式排水 7.工程中常用于均质土坝的坝坡稳定分析方法是（）。 A.折线滑动法 B.有限元法 C.复式滑动法 D.圆弧滑动法 8.工程中常用于斜墙坝的下游坝坡稳定分析方法是（）。 A.有限元法 B.折线滑动法 C.复式滑动法 D.圆弧滑动法

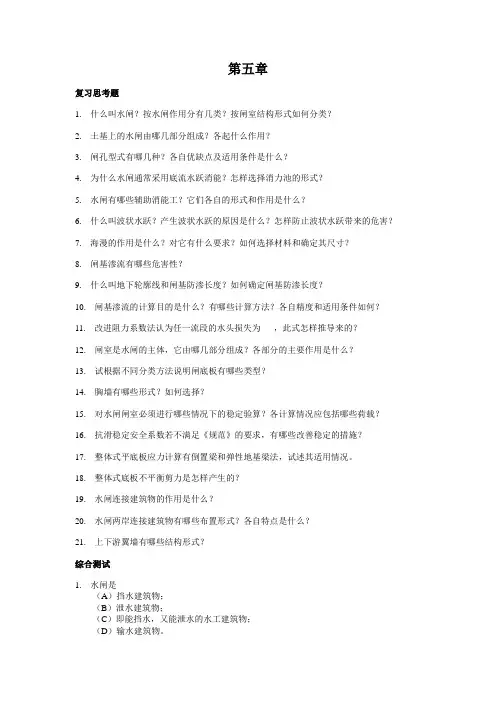

水工建筑物——水闸习题及答案
第五章复习思考题1.什么叫水闸？按水闸作用分有几类？按闸室结构形式如何分类？2.土基上的水闸由哪几部分组成？各起什么作用？3.闸孔型式有哪几种？各自优缺点及适用条件是什么？4.为什么水闸通常采用底流水跃消能？怎样选择消力池的形式？5.水闸有哪些辅助消能工？它们各自的形式和作用是什么？6.什么叫波状水跃？产生波状水跃的原因是什么？怎样防止波状水跃带来的危害？7.海漫的作用是什么？对它有什么要求？如何选择材料和确定其尺寸？8.闸基渗流有哪些危害性？9.什么叫地下轮廓线和闸基防渗长度？如何确定闸基防渗长度？10.闸基渗流的计算目的是什么？有哪些计算方法？各自精度和适用条件如何？11.改进阻力系数法认为任一流段的水头损失为，此式怎样推导来的？12.闸室是水闸的主体，它由哪几部分组成？各部分的主要作用是什么？13.试根据不同分类方法说明闸底板有哪些类型？14.胸墙有哪些形式？如何选择？15.对水闸闸室必须进行哪些情况下的稳定验算？各计算情况应包括哪些荷载？16.抗滑稳定安全系数若不满足《规范》的要求，有哪些改善稳定的措施？17.整体式平底板应力计算有倒置梁和弹性地基梁法，试述其适用情况。
18.整体式底板不平衡剪力是怎样产生的？19.水闸连接建筑物的作用是什么？20.水闸两岸连接建筑物有哪些布置形式？各自特点是什么？21.上下游翼墙有哪些结构形式？综合测试1.水闸是（A）挡水建筑物；（B）泄水建筑物；（C）即能挡水，又能泄水的水工建筑物；（D）输水建筑物。
2.节制闸（拦河闸）：（A）一般在洪水期，抬高上游水位，枯水期，下泄流量；（B）一般在洪水期，下泄流量，枯水期，抬高上游水位；（C）在洪水期和枯水期，都需要抬高上游水位；（D）在洪水期和枯水期，都下泄流量。
3.排水闸的作用：（A）排除内涝积水，抵挡外河洪水；（B）抵挡内涝积水，排除外河洪水；（C）排除内涝积水和外河洪水；（D）抵挡内涝积水和外河洪水。
4.带胸墙水闸（A）适于挡水位低于引水水位或排水水位的情况；（B）适于引水位高于挡水水位或排水水位的情况；（C）适于引水位高于引水水位或挡水水位的情况；（D）适于挡水位高于引水水位或排水水位的情况。
水工建筑物练习题库(附答案)
水工建筑物练习题库（附答案）一、单选题（共30题，每题1分，共30分）1、拱坝厚度较薄，一般可不设纵缝，对厚度大于（）的拱坝，经分析论证，可考虑设置纵缝。
A、30mB、40mC、50mD、70m正确答案：B2、当滑动面通过不同土料时，其滑裂面形状通常是（）。
A、直线B、折线C、圆弧线D、直线与圆弧的组合正确答案：D3、对于（），在稳定渗流期的抗剪强度指标可以采用总应力法的试验数据作为依据。
A、Ⅱ级高坝B、Ⅰ级高坝C、都可以D、Ⅲ级以下中低坝正确答案：D4、认为最危险滑弧的圆心位于M1M2的延长线附近的是（）法。
A、费兰纽斯法B、B方捷耶夫法C、毕肖普法D、瑞典圆弧法正确答案：A5、单宽流量的选定，一般首先考虑下游河床的地质条件，对于软弱基岩常取（）。
A、q=50～70m3／(s?m)B、q=20～50m3／(s?m)C、q=100～150m3／(s?m)D、q=70～100m3／(s?m)正确答案：B6、用于心墙坝、斜墙坝防渗设施土料的渗透系数不大于（）。
A、1.0×10－7cm/sB、1.0×10－5cm/sC、1.0×10－4cm/sD、1.0×10－6cm/s正确答案：B7、凡（）的高坝须建在新鲜、微风化或弱风化下部基岩上。
A、100m以上B、100~70mC、70~30mD、30m以下正确答案：A8、降低浸润线效果显著，且有助于坝基排水固结，但排水较易损坏，且检修困难是下列哪种排水的特点（）。
A、贴坡排水B、褥垫排水C、贴坡加棱体排水D、棱体排水正确答案：B9、当通过校核洪水闸门全部打开时，堰面最大负压值不得超过（）kPa。
A、10×9.81B、3×9.81C、1×9.81D、6×9.81正确答案：D10、一般情况下，较高的坝和重要的工程通常采用（）重力坝。
A、细骨料混凝土砌石B、沥青混凝土C、水泥砂浆砌石D、混凝土正确答案：D11、重力坝所采用的抗渗等级应根据所在的部位及（）进行选用。
水工建筑物习题及答案
⽔⼯建筑物习题及答案⽔⼯建筑物习题第⼀套习题⼀、填空1.对⽔⼯建筑物进⾏设计计算时采⽤的荷载组合有两类，⼀类是_______________，属于_______________情况；另⼀类是_______________，属于_______________情况。
2.重⼒坝抗滑稳定验算时，计算单元可取为_______________或_______________，⽔闸闸室抗滑稳定验算时，计算单元是_______________,拱坝坝肩岩体稳定验算时，计算对象是由_______________⾯、_______________⾯、_______________⾯及_______________⾯所包围的_______________。
3.为了消除或抑制_______________对结构的不利影响，溢洪道的泄⽔槽在平⾯布置上应尽量做到：_______________、_______________、_______________。
4.隧洞灌浆包括_______________和_______________，其⽬的分别是_______________和_______________。
⼆、判断改正题，对者在[ ]内画√，错者在[ ]内画×，并在[ ]后改正。
1.重⼒坝深式⽆压泄⽔孔中⼀般设置⼀道通⽓孔，⽤于检修时补⽓和排⽓。
[ ]2.在地震作⽤下，重⼒坝上下游⾯的地震动⽔压⼒沿⽔深呈抛物线分布，其⽅向垂直于坝⾯。
[ ]3.由于拱坝属于⾼次超静定整体结构，坝体应⼒计算时，必须考虑温度荷载和地基位移的影响。
[ ]4.对粘性⼟坝坡或级配较好的砂性⼟坝坡，渗流溢出处可能会发⽣流⼟。
[ ]5.对侧槽式溢洪道，为保证溢流堰⾃由出流和迅速泄洪，侧槽和泄⽔槽的底坡均应⼤于临界坡度。
[ ]6.⽔闸地下轮廓线是指底板、板桩、铺盖、与地基的接触线，其长度称闸基防渗长度。
[ ]三、简答题。
1.根据溢流坝⾯曲线和基本△剖⾯确定溢流坝实⽤剖⾯时，有哪两种情况（可绘图解释）？2.对双曲拱⽽⾔，拱冠梁剖⾯设计包括哪些内容？3.在粘性⼟坝坡稳定分析中，⽤总应⼒法和有效应⼒法计算抗滑⼒分别如何进⾏？4.何谓正槽式河岸溢洪道？由哪⼏部分组成？需要怎样的地形条件？5.何谓有压隧洞？洞内闸门布置有何特点？为什么？6.平原地区⽔闸消能防冲设计的任务是什么？池深设计应满⾜什么要求？7.简述温升、温降对拱坝应⼒及坝肩稳定的影响？第⼆套习题⼀、填空1.⽔⼯建筑物应根据其级别规定各项设计标准及要求，如_______________、_______________、_______________等等，以达到即安全⼜经济的⽬的。
水工建筑物习题
水工建筑物习题《水工建筑物》习题及答案1.水工建筑物分为哪几类？各自的作用是什么？答：挡水建筑物，泄水建筑物，输水建筑物，引水建筑物，整治建筑物，专门建筑物六类。
(1)挡水建筑物，是用来拦截或约束水流，抬高水位及调蓄水量的水工建筑物。
如拦河坝、提防及水闸等。
(2)泄水建筑物，是宣泄水库、湖泊及河渠的多余洪水量，以保证枢纽安全的水工建筑物。
如溢洪道、溢流坝、泄洪隧道及水闸等。
(3)输水建筑物，是输送库水或河水，以满足发电、灌溉或工业用水等需要的水工建筑物。
如输水隧洞、涵管或渡槽等。
(4)引水建筑物，是从水库或河流取水，满足各种用水要求的水工建筑物。
如扬水站、灌溉渠首和供水用的水闸等。
(5)整治建筑物，是改善河道的水流条件、调整河势、稳定河槽、维护航道及保护河岸的水工建筑物，如顺坝、丁坝、导流堤、护底和护岸等。
(6)专门建筑物，是专门为发电、航运、过鱼及过木等单一目标而设置的水工建筑物。
如水电站厂房、船闸、鱼道及筏道。
2．水利工程等级划分的目的是什么？依据是什么？答：为了妥善地解决安全性和经济性的矛盾，而对水利工程进行登记划分。
根据原水利电力部等部门颁发的现行规范《水利水电枢纽工程等级划分及设计标准》（试行）规定，水利水电枢纽工程按其规模、效益和在国民经济中的重要性划分的。
3.水工建筑物特点有哪些？（P3）答：四个特点：复杂性、艰巨性、个别性、显著性。
水工建筑物工作条件的复杂性主要在于水的作用。
水工建筑物的施工条件要比陆地上其他建筑物复杂的多，远非一座摩天大楼所能比拟的水工建筑物的形式和尺寸，与地形、地质和水文等条件密切相关，尤其是地质条件的影响更大。
水工建筑物建成后会给国民经济及人民生活带来显著的效益。
4.水库枢纽三大件指哪三类建筑物？答: 挡水建筑物,泄水建筑物,取水建筑物。
（不是主要建筑物、次要建筑物、临时建筑物）5．重力坝、拱坝工作特点是什么？答：重力坝特点：（1）稳定方面：重力坝是依靠本身的自重作用来维持稳定。

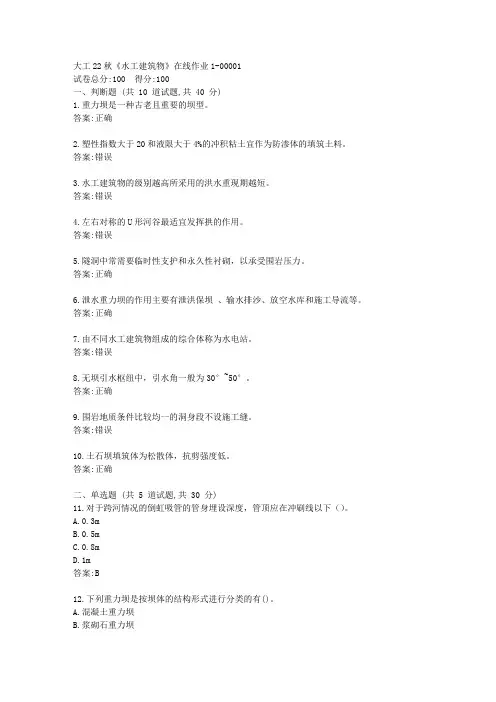

大工22秋《水工建筑物》在线作业1答案
大工22秋《水工建筑物》在线作业1-00001
试卷总分:100 得分:100
一、判断题 (共 10 道试题,共 40 分)
1.重力坝是一种古老且重要的坝型。
答案:正确
2.塑性指数大于20和液限大于4%的冲积粘土宜作为防渗体的填筑土料。
答案:错误
3.水工建筑物的级别越高所采用的洪水重现期越短。
答案:错误
4.左右对称的U形河谷最适宜发挥拱的作用。
答案:错误
5.隧洞中常需要临时性支护和永久性衬砌，以承受围岩压力。
答案:正确
6.泄水重力坝的作用主要有泄洪保坝、输水排沙、放空水库和施工导流等。
答案:正确
7.由不同水工建筑物组成的综合体称为水电站。
答案:错误
8.无坝引水枢纽中，引水角一般为30°~50°。
答案:正确
9.围岩地质条件比较均一的洞身段不设施工缝。
答案:错误
10.土石坝填筑体为松散体，抗剪强度低。
答案:正确
二、单选题 (共 5 道试题,共 30 分)
11.对于跨河情况的倒虹吸管的管身埋设深度，管顶应在冲刷线以下（）。
A.0.3m
B.0.5m
C.0.8m
D.1m
答案:B
12.下列重力坝是按坝体的结构形式进行分类的有()。
A.混凝土重力坝
B.浆砌石重力坝。
水工建筑物——水工隧洞习题及答案
第七章1.什么叫水工隧洞？水工遂洞是在山体中开凿的一种水流通道。
2.水工隧洞有哪些用途？按水流状态划分有哪两类？泄水隧洞的工作特点是什么？水工隧洞作用有：①配合溢洪道泄放洪水，也可以作为主要的泄水建筑物。
②引水：发电、灌溉、供水。
③排放水库泥砂，延长水库寿命，有利于水电站正常运行。
④防空水库，以利建筑物检修。
⑤施工导流。
按水流状态，水工遂洞可分为：有压洞：引水发电的遂洞一般为有压洞。
无压洞：泄洪、排放水库泥砂、施工导流等用途的遂洞一般为无压洞。
水工隧洞工作特点：①运用条件：在水下工作，工作可靠性差，检修困难、闸门承受的水压力较大。
②水流条件：多为深水进口，高速水流易在洞内产生空蚀破坏，对体形设计要求高；单宽流量大，消能困难。
③结构方面：作为地下结构，开挖后破坏了原有的岩体平衡，引起应力重分布，使得洞内需要临时性支护、永久性衬砌保证围岩的稳定性。
④施工方面：工期长、场地狭窄、施工工序多。
施工进度往往影响整个工程工期。
⑤功能方面：运用灵活。
3.选择水工隧洞洞线的原则和要求是什么？布置及选线：遂洞路线选择是设计中的关键，它关系到遂洞的造价、施工的难易、工程进度、运行可靠性等方面的问题。
遂洞选线的原则和要求为：①遂洞路线应尽量避开不利的地质构造、围岩不稳定及地下水位较高的地段，以减小作用在遂洞衬砌上的围岩压力和外水压力。
②遂洞在平面上应力求短而直。
若必须转弯时，转弯半径不宜小于5倍的洞径或洞宽，转角不宜大于600，弯道两端的直线段也不宜小于5倍的洞径或洞宽。
③遂洞应有一定的埋深，有压遂洞的围岩厚度不应小于3倍的洞径或0.4倍的压力水头。
④遂洞的纵坡，应根据水力条件、运行要求、上下游衔接、施工和检修等因素综合比较确定。
⑤对于长遂洞，应利用地形地质条件，布置一些施工支洞、竖井、以便增加施工作业面，改善施工条件。
4.有压泄水洞对岩层覆盖厚度的要求是什么？有压遂洞的围岩厚度不应小于3倍的洞径或0.4倍的压力水头。
水工建筑物习题库
水工建筑物习题库一、单选题（共40题，每题1分，共40分）1、下游翼墙的平均扩散角每侧宜采用( )。
A、7°-15°B、7°-12°C、9°-12°D、8°-12°正确答案：B2、”任意料”应放在什么位置?( )A、布置在干燥和贴近心墙区,其外包围排水过渡区B、布置在坝体下游外部C、布置在干燥和远离心墙区D、布置在坝体上游外侧,其外包围排水过渡区正确答案：A3、水闸底流消能所采用消力池的长度通常为( )。
A、2.0倍水跃长B、0.8倍水跃长C、1.5倍水跃长D、1.0倍水跃长正确答案：B4、[单项题]以下泄水孔必须为有压泄水孔的是( )A、冲沙孔B、灌溉孔C、发电孔D、导流孔正确答案：C5、重力坝应力分析的目的是( )A、检验大坝在施工期和运用期是否满足强度需求B、为研究、解决设计和施工中的某些问题,如为坝体混凝土标号分区和某些部位的配筋等提供依据C、改进结构形式和材料研究提供依据D、以上均是正确答案：D6、降低浸润线效果显著,且有助于坝基排水固结,但排水较易损坏,且检修困难的是( )A、贴坡体排水B、褥垫排水C、棱体排水D、贴坡排水正确答案：B7、棱体排水设备适宜于( )的情况。
A、下游面坡缓B、下游有水C、下游面坡陡D、下游无水正确答案：B8、以下关于土石坝坝顶高程的描述中错误的是( )。
A、在非常运用情况下,坝顶不得低于静水位B、土石坝坝顶高程设计值中应预留足够的沉降值C、坝顶高程计算应考虑不同的水位组合情况D、设计的坝顶高程是指坝体和坝基沉降稳定后的数值正确答案：B9、关于隧洞选线,不正确说法有( )A、对低流速的隧洞,弯道曲率半径不应小于5.倍洞径或洞宽。
B、洞线要与岩层构造断裂向及主要软弱带走向有较大交角。
C、洞线应与最大水平地应力方向尽量垂直。
D、对有压隧洞,当考虑弹性抗力时,围岩的最小覆盖厚度不小于3.倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《水工建筑物》课程课后作业
§1绪论
1.1、兴建水利工程有哪些利弊？
1.2、简述防洪工程的措施？
1.3、试列举雅砻江、金沙江及大渡河流域上已建和在建的水电站有哪些？
§2水工建筑物设计综述
2.1、水利工程为什么要分等分级？要考虑哪些因素指标？
2.2、不同级别水工建筑物在设计上的具体区别有哪些？
§3岩基上的重力坝
3.1、在网上查找一重力坝失稳实例，并分析说明原因？
3.2、试从重力坝的设计角度，列举几种降低其造价的措施。
3.3、坝底扬压力由哪几部分组成？在上、下游水位不变的前提下，试列举几个降低扬压力的措施？
3.4、重力坝相关设计题目一道。
某水库位于某地区主河道的上游，属高山峡谷地区。
现根据当地的经济发展要求修建一水利枢纽，其功用以发电、灌溉、防洪为主。
拟建的水库总库容1200万立方米；电站装机容量8000kw，灌溉农田83.6万亩。
现经论证，本工程拟采用砼重力坝作为挡水建筑物。
经有关部门初步计算，水库校核洪水位91.5m，建基面高程为30m，下游最高尾水位为34m，相应计算波高1.1m,壅高0.15m。
坝顶需设1.2m高防浪墙。
工程指定闸门采用移动式启闭机，轨距10m，坝顶无交通要求。
要求完成以下作业内容:
(1)依据已知资料确定该工程的工程等别及重力坝的级别。
(2)按步骤有理有据的初步拟定该重力坝的坝顶高程、坝顶宽及上、下游坝坡。
(3)要求在坐标纸上按比例及线条要求，根据以上数据绘出该重力坝的剖面图。
3.5、简述水工建筑物中防止空蚀发生的措施。
3.6、对于题目3.4，若堰顶高程取80m，试以挑流消能为例，设计出开敞溢流式重力
坝的剖面尺寸，并于坐标纸上绘出（严格按照比例）。
3.7、简述溢流重力坝过坝水流消能的原理、四种基本消能方式的消能原理？
3.8、简述重力坝地基处理的基本流程。
3.9、试绘出重力坝横缝、纵缝、水平缝的示意图，标明尺寸范围，且要注意局部细
节处理？
3.10、重力坝与两岸山体连接的接缝如何处理？
3.11、画出重力坝砼的分区示意图，并简单说明各部分对砼耐久性能的要求。
3.12、碾压混凝土坝的防渗措施有哪些？
§4拱坝
4.1、在网上查找一拱坝失稳实例，并分析说明原因。
4.2、拱坝的中心角的取值对坝体的稳定和强度有何影响？
4.3、拱坝的温度荷载及封拱温度如何定义？拱坝封拱时应满足什么条件？
4.4、温升及温降的定义如何？其对坝体的稳定性及强度有何影响？
§5土石坝
5.1、在网上查找一土石坝失稳实例，并分析说明原因。
5.2、土石坝坝体一般包括哪些结构？
5.3、土石坝的基本设计步骤流程如何？
5.4、土石坝与重力坝坝高确定方法的区别是什么？
5.5、土石坝坝身排水有哪几种？各适用何条件？
5.6、粘土斜墙堆石坝坝壳断面初步设计计算题一道。
某水利枢纽拟建一粘土斜墙堆石坝，级别为3级，该工程坝基高程为20m，设计洪水
位为100m，计算的相应波浪爬高为2m，波浪壅高为0.3m，该土石坝拟设防浪墙，要求完
成以下作业内容：
(1)此工况下坝顶路面高程为多少米（考虑施工）？
(2)若该工程仅考虑施工及坝高构造要求，则请初步拟定一合理的坝顶宽度？
(3)在坝坡设计时，投资方要求上游坝坡无马道及变坡要求，下游坝坡沿坝高设置二道马道并进行变坡，请根据工程经验初步拟定该土石坝的上、下游坝坡尺寸及形式？
(4)要求在坐标纸上按比例及线条要求，根据以上数据绘出该工况下的土石坝的剖面图。
5.7、砂砾石地基的主要问题是什么？简述其处理方法。
5.8、简述面板堆石坝的组成。
§6水闸
6.1、按水闸的所承担的任务，画出一条河流上可能出现的水闸布置简图，并标明水
流方向。
6.2、简述水闸三个组成部分的功用及组成？
6.3、简述各种水闸的位置布置及底板高程。
6.4、简述各种地基的水闸地下轮廓线的布置方法。
6.5、简述水闸各种铺盖与底板的连接方式。
6.6、水闸两岸翼墙的作用是什么？剖面结构有哪几种？
§7岸边溢洪道
7.1、岸边溢洪道的适用条件是什么？
7.2、简述正槽溢洪道各部分组成的作用？
§8水工隧洞
8.1、各种有压进水口的适用条件及与岸坡的位置关系如何？
8.2、无压隧洞的断面形式有几种，各适用于什么条件？
8.3、简述水工隧洞回填灌浆的作用及灌浆孔的布置？
8.4、某水工隧洞围岩为Ⅱ类岩石，请按工程经验方法给出其临时喷砼支护的设计方案。
§9闸门
无。
§10过坝建筑物、渠首及渠系建筑物和河道整治建筑物
10.1、通航建筑物有哪两类？简述其工作原理。
10.2、渡槽由哪几部分组成？适用于什么条件？。
