灯塔基础结构图
投光灯塔、灯柱基础技术交底
投光灯塔、灯柱基础施工技术交底表格编号技术交底书项目名称第页共页交底编号工程名称电力工程设计文件图号投光灯塔、灯柱基础制作施工部位交底地点交底时间交底负责人接受交底人员技术交底内容：投光灯塔、灯柱基础制作施工附表及附图：投光灯塔基础图灯柱基础图投光灯塔、灯柱基础施工技术交底（一）编制依据1、《客货共线铁路电力工程施工技术规程》Q/CR9657-2015；2、《铁路电力工程施工质量验收标准》（TB10420-2018）；3、《混凝土结构工程施工质量验收规范》（GB50204-2015）；4、《站场电力线路平面图》；5、现场调查资料。
（二）施工流程图位置确定基坑开挖基础制作基础养护（三）施工准备1、施工之前，组织所有作业人员学习技术交底、安全交底和相关图纸，了解投光灯塔、灯柱基础尺寸、布置等技术参数以及注意事项。
2、确定灯塔、灯柱准确位置，确定室外地面位置、标高、尺寸等相关数据。
3、确认使用的相关工具及机械性能符合施工要求。
4、确认现场安全措施已做好。
（四）施工标准及要求投光灯塔：1、按照相关图纸技术参数施工。
基础高度（h1+h2+200）mm（其中地面以下（h1+h2）mm、地面以上200mm）。
该工程中的灯塔高度为21.5m，共计22座，其具体参数参考下图。
2、灯塔基础要求地基承载力不小于120kPa，在小于120kPa的松软地基的地区，地质情况比较复杂时，采用非冻胀性级配砂夹石换填，分层夯实。
3、基础垫层采用C15混凝土，主体采用C25混凝土，一次性浇灌完成，不允许留施工缝，回填土必须分层夯实。
4、基础偏差要求：立柱中心位置≤10mm，支承面标高≤0.3mm，水平度≤L/1000（其中L为支承面最小宽度），预埋地脚螺栓中心距≤2mm。
5、接地角钢应在基础四角上于地面以下1000mm开始向下打桩，其上端焊接的接地扁钢和塔架支座用两个M16螺栓相连，或焊接后防腐处理；接地极表面热镀锌，打桩时在接地极顶部加套保护帽，接地电阻应不大于10Ω。

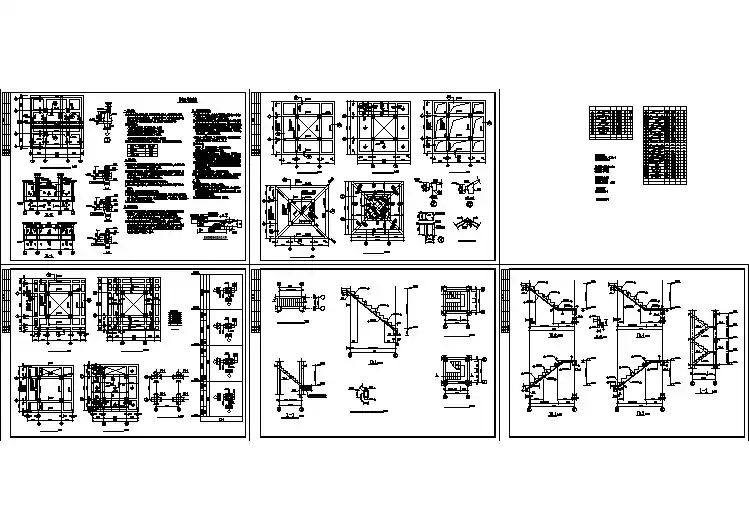

整套瞭望塔cad结构施工设计图纸
灯塔主体施工方案(徐闻海安)
琼州海陕北岸赤坎灯塔重建工程琼州海陕北岸赤坎灯塔施工方案建设单位：南海自由主义中心湛江标处施工单位：建设工程有限公司审批人：编制人：编制日期：2011 年9 月25 日监理单位：广东天正建设工程监理公司审核人：审核日期：灯塔施工方案一、工程概况琼州海陕北岸赤坎灯塔重建工程，位于徐闻县海安镇，本工程建筑基底面积63.6㎡，建筑物最高的±0.000以上36米不包括成品灯高度和避雷针高度，室内外高差0.8米,也是标志性构筑物。
灯塔为圆形构筑物，底部外围直径9米，中心为圆简直径1.5米，内设有旋转人上楼梯，36以下均为钢筋砼框架剪墙结构，本工程基础采用￠600高强预应力钢筋混凝土桩基础，鐾厚130㎜，AB型管桩，桩长约22米，单桩竖向承载力特征值约2100KN,持力层为强风化玄武岩,桩端进入持力层不小于1.8米。
二、施工工艺、步骤施工工艺流程预应力钢筋混凝土→钢筋混凝土基础→内筒身外壁→钢筋砼柱→混凝土楼梯→外筒身外壁→各层梁、板砼（1）、移置模板施工模板的构造筒身内模均采用2mm厚，1000×2000m的白铁皮制作，每张铁皮加工时计算好收比度收分。
每组模板均在两边留出1m的收分边。
两边收分，每节高度1.25米。
用白铁皮涂上机油做外模，能使烟囱外表面光洁、美观、支模快速，筒身收比度一致，减少模板之间拼缝。
内模板用不变形杉木加工成撑板，用钢管支撑进行施工。
外模板根据我司多年实际经验，采用2mm厚白铁皮按烟囱外壁的收分度加工成均分的四组，每组均在两边留出收分模板，在每组板的上部按间距2m，即每隔一块板焊上提升模板用的Φ14钢筋挂钩。
两张铁皮先用电钻钻眼，再用琼州海陕北岸赤坎灯塔重建工程锚固螺栓由里向外上，使里面与铁皮表面平齐，并用电焊点焊连接。
在每铁皮上距连接缝250mm处，焊两列穿钢丝绳的连接器，以便于穿设紧固模板用钢丝绳，在浇筑砼时紧固外模。
内外模板间用Φ12的钢筋棍绑扎或焊在筒壁钢筋上，以确保内外模的净间距，及内外保护层厚。

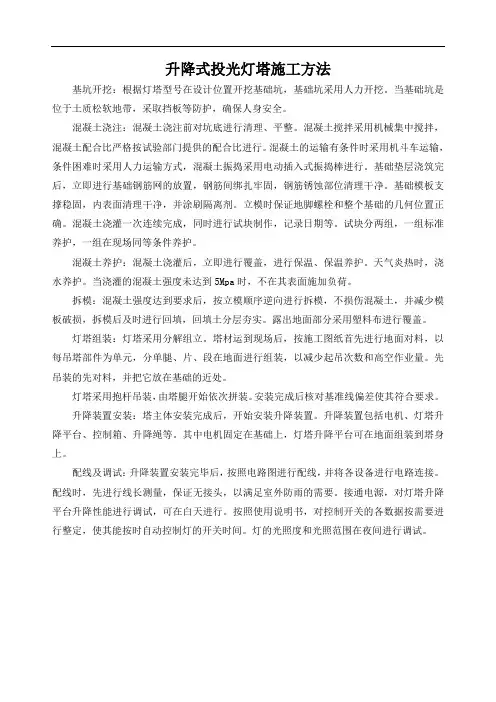

升降式投光灯塔施工方法
升降式投光灯塔施工方法基坑开挖：根据灯塔型号在设计位置开挖基础坑，基础坑采用人力开挖。
当基础坑是位于土质松软地带，采取挡板等防护，确保人身安全。
混凝土浇注：混凝土浇注前对坑底进行清理、平整。
混凝土搅拌采用机械集中搅拌，混凝土配合比严格按试验部门提供的配合比进行。
混凝土的运输有条件时采用机斗车运输，条件困难时采用人力运输方式，混凝土振捣采用电动插入式振捣棒进行。
基础垫层浇筑完后，立即进行基础钢筋网的放置，钢筋间绑扎牢固，钢筋锈蚀部位清理干净。
基础模板支撑稳固，内表面清理干净，并涂刷隔离剂。
立模时保证地脚螺栓和整个基础的几何位置正确。
混凝土浇灌一次连续完成，同时进行试块制作，记录日期等。
试块分两组，一组标准养护，一组在现场同等条件养护。
混凝土养护：混凝土浇灌后，立即进行覆盖，进行保温、保温养护。
天气炎热时，浇水养护。
当浇灌的混凝土强度未达到5Mpa时，不在其表面施加负荷。
拆模：混凝土强度达到要求后，按立模顺序逆向进行拆模，不损伤混凝土，并减少模板破损，拆模后及时进行回填，回填土分层夯实。
露出地面部分采用塑料布进行覆盖。
灯塔组装：灯塔采用分解组立。
塔材运到现场后，按施工图纸首先进行地面对料，以每吊塔部件为单元，分单腿、片、段在地面进行组装，以减少起吊次数和高空作业量。
先吊装的先对料，并把它放在基础的近处。
灯塔采用抱杆吊装，由塔腿开始依次拼装。
安装完成后核对基准线偏差使其符合要求。
升降装置安装：塔主体安装完成后，开始安装升降装置。
升降装置包括电机、灯塔升降平台、控制箱、升降绳等。
其中电机固定在基础上，灯塔升降平台可在地面组装到塔身上。
配线及调试：升降装置安装完毕后，按照电路图进行配线，并将各设备进行电路连接。
配线时，先进行线长测量，保证无接头，以满足室外防雨的需要。
接通电源，对灯塔升降平台升降性能进行调试，可在白天进行。
按照使用说明书，对控制开关的各数据按需要进行整定，使其能按时自动控制灯的开关时间。
灯的光照度和光照范围在夜间进行调试。

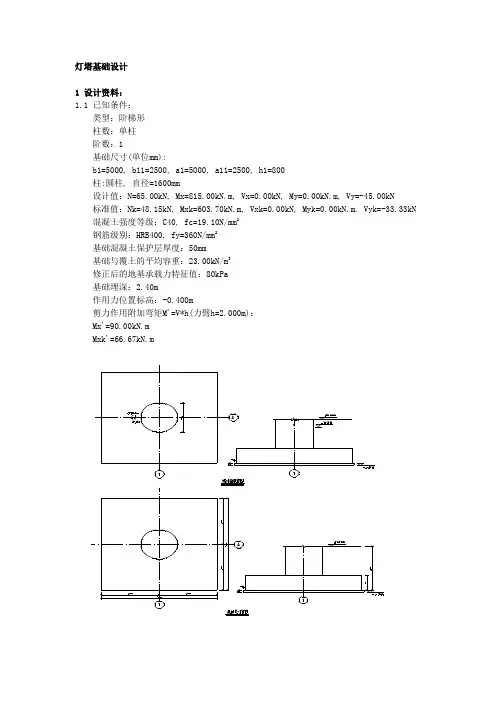

灯塔基础
灯塔基础设计1 设计资料：1.1 已知条件：类型：阶梯形柱数：单柱阶数：1基础尺寸(单位mm):b1=5000, b11=2500, a1=5000, a11=2500, h1=800柱:圆柱, 直径=1600mm设计值：N=65.00kN, Mx=815.00kN.m, Vx=0.00kN, My=0.00kN.m, Vy=-45.00kN标准值：Nk=48.15kN, Mxk=603.70kN.m, Vxk=0.00kN, Myk=0.00kN.m, Vyk=-33.33kN 混凝土强度等级：C40, fc=19.10N/mm2钢筋级别：HRB400, fy=360N/mm2基础混凝土保护层厚度：50mm基础与覆土的平均容重：23.00kN/m3修正后的地基承载力特征值：80kPa基础埋深：2.40m作用力位置标高：-0.400m剪力作用附加弯矩M'=V*h(力臂h=2.000m)：Mx'=90.00kN.mMxk'=66.67kN.m1.2计算要求：(1)基础抗弯计算(2)基础抗剪验算(3)基础抗冲切验算(4)地基承载力验算单位说明：力：kN, 力矩：kN.m, 应力：kPa2 计算过程和计算结果2.1 基底反力计算：2.1.1 统计到基底的荷载标准值:Nk = 48.15, Mkx = 670.37, Mky = 0.00设计值:N = 65.00, Mx = 905.00, My = 0.002.1.2 承载力验算时,底板总反力标准值(kPa): [相应于荷载效应标准组合]pkmax = (Nk + Gk)/A + |Mxk|/Wx + |Myk|/Wy= 89.30 kPapkmin = (Nk + Gk)/A - |Mxk|/Wx - |Myk|/Wy= 24.95 kPapk = (Nk + Gk)/A = 57.13 kPa各角点反力 p1=89.30 kPa, p2=89.30 kPa, p3=24.95 kPa, p4=24.95 kPa 2.1.3 强度计算时,底板净反力设计值(kPa): [相应于荷载效应基本组合]pmax = N/A + |Mx|/Wx + |My|/Wy= 46.04 kPapmin = N/A - |Mx|/Wx - |My|/Wy= -40.84 kPap = N/A = 2.60 kPa各角点反力 p1=46.04 kPa, p2=46.04 kPa, p3=-40.84 kPa, p4=-40.84 kPa 2.2 地基承载力验算:pk=57.13 < fa=80.00kPa, 满足pkmax=89.30 < 1.2*fa=96.00kPa, 满足2.3 基础抗剪验算:抗剪验算公式 V<=0.7*βh*ft*Ac [GB50010-2002第7.5.3条](剪力V根据最大净反力pmax计算)第1阶(kN): V下=428.17, V右=428.17, V上=428.17, V左=428.17砼抗剪面积(m2): Ac下=3.72, Ac右=3.72, Ac上=3.72, Ac左=3.72抗剪满足.2.4 基础抗冲切验算:抗冲切验算公式 F l<=0.7*βhp*ft*Aq [GB50007-2002第8.2.7条](冲切力F l根据最大净反力pmax计算)第1阶(kN): F l下=199.43, F l右=199.43, F l上=199.43, F l左=199.43砼抗冲面积(m2): Aq下=1.51, Aq右=1.51, Aq上=1.51, Aq左=1.51抗冲切满足.2.5 基础受弯计算:弯矩计算公式 M=1/6*l a2*(2b+b')*pmax [l a=计算截面处底板悬挑长度]配筋计算公式 As=M/(0.9*fy*h0)第1阶(kN.m): M下=299.45, M右=299.45, M上=299.45, M左=299.45, h0=745mm 计算As(mm2/m): As下=248, As右=248, As上=248, As左=248基础板底构造配筋(最小配筋率0.20%).2.6 底板配筋:X向实配 E18@120(2121mm2/m) >= As=1600mm2/mY向实配 E18@120(2121mm2/m) >= As=1600mm2/m3 配筋简图-------------------------------------------------------------------。
20米接闪带塔设计图
2
④
2
① ∅27
C12@200
4- ∅27
①
1-1
编 规 长
单柱配筋图
地脚螺栓
采用Q235B钢制作
①
②
③
④
⑤
⑥
⑦
⑧
郑州凯威防雷科技有限公司 批准 审核 校核 设计
JA独立基础设计图
比例 日期 图号 版号
基础平面图 配筋图
Φ8@200
12脚螺栓与基础 纵筋焊接详图
⑤ Φ8@100 ③
④
C12@200
双螺母 注： 1.尺寸以毫米为单位，基础混凝土为C30，垫层混凝 土为C15。 2.基础立柱中心位置偏差≤10mm，顶面水平偏差≤ 5mm。 3.接地电阻不大于10Ω。 4.未注明处混凝土保护层均取40mm。 5.如果地质情况与本图集适用条件不符应重新进行设 计。 6.基础地基承载力不小于150KN/M2。 7.当基础距马路 L≤10m时，应加均压带。 8.预埋螺栓骨架整体定位后应对数据进行核对，准确 无误后，方可浇筑。
21000 5000 5000 5000 5000 1000
D
D段
C段
B段
A段
说明： 接闪带塔分 为5段，各部件之间采用螺栓连接， 顶部半球形接 闪针尖。 基本风压0.7KN/M2.（各段参数见表格） 接闪线采用 ∅9mm的热镀锌绞线，可采用楔形线夹或UT线夹固定，绕过夹具后用铁丝缠绕。 整体加工校正之后， 热镀锌（镀锌层厚度不小于85um)。 1、抗震烈度不大于8度，裹冰厚度不大于10mm; 2、安装前 应对部件进行检查，变形缺陷超 过允许偏差时应进行质量处理； 3、安装应按施工组织设计进 行，安装 过程必须保证结构的稳定性和不 导 致永久变形；现场有焊接时，必须进行防锈处理； 4、立塔 过程中，必 须用经纬仪严 格监视中心线倾斜度，保 证不大于H/1000； 5、使用条件与 现场不符时，应重新设计； 6、其他未尽事宜 应遵照国家 现行有关规范、规程执行。
广州塔LED灯塔制作教程
温馨提示：单片机已下载好程序，请不要随意下载覆盖更改，因为赠送的程序只含有10种动画和一种频谱功能而已！如果下载了自己的程序又想有我们广州塔里的效果一样的话，只能麻烦亲，将单片机寄回来给你重新下载,运费自理。
（注意整个塔是焊接到PCB板上没有单片机的一面，绝对不可以焊接到有单片机一面，不然，买了外壳就装不了外壳了。
）广州塔制作说明亲，感谢您购买我们店铺的广州塔，在制作广州塔时，请先大概浏览一下该制作文档，再进行制作，谢谢！广州塔的制作挺简单的哦，都是重复同一个步骤，只要有耐心一定可以很轻松的制作出来呢！一、电路板焊接：PCB板焊接按照如下清单：焊接完成控制板后，请按照调试文档步骤，对主板进行测试检查！二、灯组装：灯的组装是，层共阳也就是长脚（J17---J31），竖共阴也就是短脚（J1---J16），一定不能搞错了！第一步：准备好制作模板（将配套的铜柱固定在模板四边朝下）第二步：将每一颗LED长脚（正极）掰成和短脚（负极）成90度第三步：制作塔身第一层LED，选择在外围一圈模板制作（1）将LED插入最外围一圈模板，短脚朝外，长脚连接在一起后，用焊锡焊接在一起！（2）以此类推，将第一圈LED焊接好。
（3）将多余管脚减掉，是减掉层的脚哦！第四步：制作塔身第二层LED，选择在第二圈模板制作（红圈圈起的一层）。
第五步：制作塔身第三层LED，选择在第三圈模板制作。
第六步：制作塔身第四层LED，选择在第四圈模板制作。
第七步：制作塔身第五层LED，选择在第五圈模板制作。
第八步：制作塔身第六层LED，选择在第六圈模板制作。
第九步：制作塔身第七层LED，选择在第七圈模板制作。
第十步：制作塔身第八层LED，选择在第八圈模板制作。
第十一步：制作塔身第九层LED，选择在第九圈模板制作。
第十二步：制作塔身第十层LED，选择在第九圈模板制作。
第十三步：制作塔身第十一层LED，选择在第九圈模板制作。
第十四步：制作塔身第十二层LED，选择在第八圈模板制作。
某半高杆灯CAD详图
