(缩放A4打印)新人教版物理第十七章 欧姆定律单元测试题(7)
第十七章欧姆定律单元测试题7一、选择题1、下图所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是A. 甲接电压表，乙接电流表B. 甲接电流表，乙接电压表C. 甲、乙都接电压表D. 甲、乙都接电流表2、小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是A. 干路电流为2AB. L1的电阻大于L2的电阻C. L1两端的电压小于L2两端的电压 D. 并联电路中各支路电流一定不同3、如图所示，当闭合开关S后，电路中最容易损坏的是A. 灯泡LB. 电流表AC. 电压表V1D. 电压表V24、如图所示的电路中，电源电压不变，闭合电键S后，灯L1、L2都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路5、在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为A. 5.6V 1.4VB. 7 V 1.4VC. 1.4V 7VD. 1.4V 5.6V6、如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数. 则故障原因可能是A. L1断路B. L1短路C. L2断路D. L2短路7、如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮。
对此有下列几种猜想，其中可能的是①L2灯丝断了，灯座未短路②灯泡L2的电阻太小③灯泡L2两端电压较大④通过灯泡L1、L2电流不等⑤灯泡L2的灯座被短路⑥灯泡L1、L2的额定功率不同A. ①B. ①③⑥C. ③④D. ②⑤⑥8、如图所示，电源电压一定。
关于电路的工作情况，下列说法正确的是A、只闭合S1时，两只灯泡是串联的B、若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大C、若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏D、若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损坏9、在图２（甲）所示的电路中，A１的示数为1.2A，A２的示数如图（乙）所示. 下列判断正确的是A. 通过L1的电流为0.7AB. 通过L1的电流为1.2AC. 通过L2的电流为1.2AD. 通过L2的电流为2.5A10、小明按如图甲所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，造成这一现象的原因是A. 可能Ｌ1开路B. 可能Ｌ2短路C. 可能V1和V2所选量程不相同，Ｌ1短路D. 可能V1和V2所选量程不相同，电路各处完好11、如图所示，闭合开关S时，灯泡L1、L2都不亮。
用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。
则A. 灯L1断路B. 灯L2断路C. 灯L2短路D. 开关S断路12、在实验室，鲁慧中同学发现一个电流表有两个量程，大量程是0—9A，小量程模糊不清。
为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图（b）所示，则电流表的小量程为A、0—0. 6AB、0—1AC、0—2AD、0—3A13、一般家庭的卫生间都要安装照明灯和换气扇。
使用时，有时需要各自独立工作，有时需要它们同时工作。
评价下图所示的电路，你认为符合上述要求的是14、如图电路，电源电压保持不变，R0为定值电阻。
闭合开关S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5安，电压表的示数变化范围是6~3伏。
则电源电压为（）A. 6伏B. 7.5伏C. 9伏D. 15伏15、如图所示，电源电压不变，当开关S闭合时，电表示数的变化情况是（）A. 电流表、电压表示数均变大B. 电流表、电压表示数均变小C. 电压表示数变大，电流表示数变小D. 电压表示数变小，电流表示数变大16、在探究串联电路电压的实验中，张高林同学连接完电路，在开关断开时，发现电压表示数为9V，合上开关后，发现电压表示数变为3V。
如图所示，对这一电路分析正确的是学校：________________姓名：_______________班级：____________考号：_________线封密A 、R 1电压与R 2电压之比为3∶1B 、R 1电阻与R 2电阻之比为2∶1C 、R 1电流与R 2电流之比为2∶1D 、R 1功率与R 2功率之比为1∶3 二、填空题17、在某一温度下，两个电路元件A 和B 中的电流与其两端电压的关系如图所示。
则由图可知，元件A 的电阻为 Ω；将A 和B 并联后接在电压为2.5V 的电源两端，则通过A 和B 的总电流是 A 。
18、某段金属导体，两端电压为6V 时，5min 内通过它的电荷量是60C ，导体的电阻是 Ω；当该导体两端电压降为0时，电阻为 Ω。
24、照明电路中甲、乙两盏白炽灯均正常发光，甲灯比乙灯亮一些，则灯丝电阻较大的是 ；若将这两盏灯串联在照明电路中，它们中较亮的是 灯。
19、下图是大型电子地磅的电路图. 当称重物时，在压力作用下滑片P 向B 端滑动，变阻器连入电路的电阻 ，电流表的示数 。
（选填“变大”“变小”或“不变”）。
这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量。
20、如图所示，闭合开关S 后，要使滑动变阻器的滑片向右移动时灯泡变暗，应把F 点与滑动变阻器的 点用导线连接起来。
21、如图所示电路中，电源电压为3V 且保持不变，R ＝10Ω，滑动变阻器的最大阻值R'＝20Ω。
当开关S 闭合后，在滑动变阻器的滑片由A 端移动到B 端的过程中，电流表示数的变化范围是 。
22、如图所示，电源电压为6V ，并保持不变，当S 1、S 2闭合，S 3断开时，电流表示数为0.5A ，则R 1的电阻值为 Ω；当S 1、S 3断开，S 2闭合时，电压表示数为4V 。
则R 2的电阻值为 Ω；如果电路中只闭合S 3，电压表示数是 V 。
23、如图所示，电源两端的电压为12V ，且保持不变，电阻R 1与 R 2 的比值是4：1。
当开关S 1闭合、S 2断开时，10s 内电流通过R 1产生的热量是24J ；当开关S 1断开、S 2闭合时，电流表示数为0.3A ，则电阻R 3的阻值是 Ω。
24、在下图所示的电路中，电源电压保持不变，闭合电键S 后，当滑片P 向左移动时，电流表示数将______（选填“变大”、“变小”或“不变”）。
当滑片P 分别在滑动变阻器的两个端点a 和d 、中点c 和图中b 位置时，电压表示数按从小到大顺序分别为0V 、2V 、3V 和4V ，则在图示b 位置时电压表示数应为______伏。
25、一串小彩灯，每个小彩灯规格为“4 V 0.3A”，如图所示，在正常情况下，细金属丝由于表面氧化铜而与灯丝支架不导通，若加上200V 以上电压时，氧化铜被击穿，细金属丝与灯丝支架导通。
已知灯丝冷时电阻为2Ω，热时电阻为20Ω，将这一串小彩灯串联在220V 电路中，在使彩灯正常发光的情况下，应串联 个小彩灯，此时电路总电阻为 Ω，在1h 内消耗的电能为 J 。
当其中一只彩灯灯丝烧断瞬间，细金属丝两端电压达到 V ，故细金属丝与灯丝支架导通，保证其它灯泡继续发光。
26、甲图中的两个灯泡是______ （选填“串联”或“并联”），用乙图中的水流可以类比该电路中的______ （选填“电压”、“电流”或“电阻”）。
三、实验与探究27、润州中学九年级同学在学习电路时，自制水果电池，他们把铜片、铁片插入橙子中，并在铜片和铁片间接入小电灯，小电灯发光：为了进一步探究影响水果电池电压的因素，同学们进行了猜想，其中小王同学猜想：水果电池的电压与水果的种类有关；小张同学猜想：水果电池的电压与铜片和铁片插入水果的深度有关； 小李同学猜想：水果电池的电压与插入铜片和铁片间的距离有关. 请你任选以上一种猜想进行探究，并完成下列问题.（1）写出实验步骤.（2）设计一个供记录实验数据的表格.（3）在测量水果电池的电压之前，先要判断电池的正负极. 请写出用电压表判断正负极的方法。
四、作图题28、如图所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。
五、实验与探究29、在测量某一定值电阻R x阻值的实验中，张楠同学选定了如图所示的器材进行实验. 实验过程中，由于张楠同学的疏忽，做完实验后他才发现，把测量的电流值都写在草稿纸上而忘记填入记录表格中。
（1）请你帮助张楠同学把记录在草稿纸上的电流值对应填入表格中，并写出你所依据的物理规律是。
（2）根据测量数据计算该定值电阻的阻值为Ω（小数点后保留一位数字）。
（3）根据实验所需电路，用笔画线代替导线完成图中的实物连接.（4）滑动变阻器在实验中除能起保护电路的作用外，另一个主要作用是。
（5）若电源电压恒定且未知，用电阻箱R （电路符号）代替滑动变阻器，同时撤去电流表，请利用余下器材（不要再添加其它任何器材）设计一个测量R X阻值的实验电路图，并在图中的方框中画出。
30、甲、乙两小组同学用图甲所示的电路进行了一些实验探究。
（1）甲小组选取的定值电阻为，电阻箱阻值如图乙所示，其值为，此时电压表的示数为3. 5V，则该小组所用电源的电压为________V；实验中若增大电阻箱阻值，电路中的电流将________，电压表示数将________ （选填变化情况）.（2）乙小组选用其它规格的电源和定值电阻进行实验，他们通过调节电阻箱，得到几组电阻箱的阻值和对应的电压值，并作出U—R图像（如图丙）. 由图像可知，电阻箱阻值为20Ω时，电压表的示数为________V，该组所选用定值电阻的阻值为________。
31、谢敏同学利用电压表和电流表测量电阻R1的阻值（约9Ω左右），电源选用两节干电池。
（1）按图甲电路，将图乙中电流表正确连入电路（2）该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V不变，你认为发生故障的原因可能是_________________或___________________。
（3）清除故障后，小明将滑片P向左滑动时，电压表示数将________（填“增大”、“减小”、“不变”），当P滑到某一位置时，两表读数如图丙所示，由此可知R＝____Ω。
你认为这个结果可靠吗?理由是____________________________________________。
32、为了探究电流与电压的关系，小华设计了如图所示的实验电路图。
人教版九年级物理全一册《第十七章-欧姆定律》单元检测卷(附参考答案)
人教版九年级物理全一册《第十七章欧姆定律》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示，这是小灯泡L和定值电阻R的电流随电压变化的图像，由图像可知（）A．甲是R的I-U关系图像B．R的阻值为0.1ΩC．将L和R并联在4V的电源上，通过L的电流大于通过R的电流D．将L和R串联在4V的电源上，L两端的电压大于R两端的电压2．如图所示，闭合开关S，下列方法能使电压表与电流表示数比值变大的是（）A．增大电源电压B．增大R1阻值C．增大R2阻值D．减小R2阻值3．在如图所示的电路中，当电键S闭合后，电流表A1和A2的示数比为3：2，则R1和R2的阻值之比为（）A．2：3 B．2：1 C．1：2 D．3：24．如图所示，电源电压保持不变。
开关S闭合后，滑动变阻器滑片P从中点向右端移动时，下列说法正确的是（）A．电压表V的示数变大，电流表A1的示数变小B．电压表V的示数不变，电流表A2的示数变大C．电压表V的示数与电流表A1的示数之比变大D．电流表A2的示数与电流表A1的示数之差变小5．某物理兴趣小组设计了一款测量体重的装置，其结构原理如图所示。
电源电压恒定，R1是定值电阻。
R2是压敏电阻，其阻值随所受压力的增大而减小。
当体重比小希重的小阳站在装置上时，电表示数变化情况是（）A．电压表和电流表示数都变大B．电压表和电流表示数都变小C．电压表示数变小，电流表示数变大D．电压表与电流表的示数比值变大6．如图所示的电路中，电源电压不变，已知定值电阻R1=5Ω,R2=4Ω，当开关S2接到位置1、闭合S1时，电压表的示数为1.0V；当开关S2接到位置2、闭合S1时，电压表的示数可能为（）A．0.8V B．0.9V C．1.1V D．2.1V7．甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。
人教版初中物理九年级第17章《欧姆定律》单元测试试题(含答案)
人教版初中物理九年级第17章《欧姆定律》单元测试试题（含答案）第17章《欧姆定律》单元测试题一、单选题（每小题只有一个正确答案）1．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时（）A．电流表示数变大，电压表与电流表示数之比变大B．电流表示数变小，电压表与电流表示数之比不变C．电流表示数变大，电压表与电流表示数之比不变D．电流表示数变小，电压表与电流表示数之比变大2．在如图所示的电路中，下列分析不正确的是（）A．只闭合S1时，L1发光、L2不发光，A1测L1的电流，A2无示数B．只闭合S3时，L1、L2都发光，A1、A2的示数相等C．闭合S1、S2时，L1、L2都发光，A1有示数，A2无示数D．闭合S1、S3时，L1、L2都发光，A1、A2均有示数3．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化关系如图甲。
现把灯泡L接入如图乙的电路中，电源电压恒为10V，电流表量程为“0～0.6A”，电压表量程为“0～15V”，则下列说法正确的是（）A．灯泡L正常发光时，电压表示数为6VB．当电流表示数为0.4A时，电压表示数为7.6VC．灯泡L的电阻值随电压表示数的增大而增大1 / 9D．为了保证电路安全，整个电路消耗的最大功率为6W4．小明在做电学实验时，连成的电路如图所示，已知他所使用的电流表量程为0～0.6 A，电压表量程为0～3 V，滑动变阻器的最大阻值为50 Ω，灯泡标有“5V 2.5W”，电源电压为6V且保持不变．若不计温度对电阻的影响，开关S闭合后，在实验操作正确的情况下，为保证各电路元件不损坏，下列说法中正确的是（）A．电流表的最大示数是0.6 A B．灯两端的最小电压是1VC．滑动变阻器阻值的变化范围2～10Ω D．滑动变阻器消耗的最小电功率为0 W 5．如图所示，在图（a）所示的电路中，当开关S闭合后，两个电压表的指针偏转至表盘的同一位置，如图（b）所示。
2023年人教版九年级物理上册 第十七章 欧姆定律 单元测试卷及答案
2023年人教版九年级物理上册第十七章欧姆定律单元测试卷及答案满分：100分钟考试时间：80分钟一、选择题(每题3分，共30分)1．对欧姆定律的理解，下列说法中错误的是()A．对同一导体，导体中的电流与这段导体两端的电压成正比B．在电压不变时，导体的电阻愈大，通过的电流则愈小C．在电压相同时，导体的电阻与电流成反比D．对同一导体，导体两端的电压与通过电流的比值不变2．对人体安全的电压不高于36 V，能引起人感觉的最小电流约为1 mA，人体允许通过的安全电流小于10 mA，则人体的电阻大约为()A．36 ΩB．360 ΩC. 3 600 ΩD. 36 000 Ω3．下图为定值电阻甲和乙的电流与电压的关系图象，将它们串联后接入电路中。
关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是()A．I甲＝I乙B．I甲＞I乙C．U甲＜U乙D．U甲＝U乙4．某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小，通过电铃的电流需要达到一定大小时电铃才能发声。
下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是()5．如图所示，定值电阻R1＝50 Ω，R2＝10 Ω，开关S闭合时，R1、R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是()A．I1∶I2＝1 ∶1B．I1∶I2＝1 ∶2C．U1∶U2＝1 ∶1D．U1∶U2＝2 ∶16．如图所示的电路中，电源电压不变，闭合开关S，L1、L2均正常发光。
一段时间后，两个电表的示数都变大，如果只有L1或L2一处发生了故障，则下列判断正确的是()A．L1短路B．L2短路C．L1断路D．L2断路7．如图所示，电源电压保持不变，闭合开关，在滑动变阻器的滑片P向右滑动的过程中()A．电流表A2示数不变B．电流表A2示数变小C．电压表V示数变小D．电流表A1示数变大8．小明在探究通过导体的电流跟电阻的关系实验中，如图甲所示，电源电压恒为6 V，根据测量数据得到如图乙所示的图象。
人教版九年级物理全一册《第十七章欧姆定律》章节检测卷带答案
人教版九年级物理全一册《第十七章欧姆定律》章节检测卷带答案一、选择题1．关于公式R=UI，下列说法中正确的是（）A．导体两端电压越大电阻越大B．导体内的电流越大电阻越小C．R与U成正比与I成反比D．R的值不是由U和I决定的2．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是（）A．电流表A1的示数变小，电流表A2的示数变大B．电压表的示数变大，电流表A2的示数变小C．电流表A2示数与电流表A1示数的差值不变D．电压表V与电流表A2示数的比值将变小3．在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图象．根据图象，下列说法正确的是（）A．导体甲的电阻大于导体乙的电阻B．通过导体乙的电流与其两端的电压成正比C．当导体甲两端的电压为2V时，通过导体甲的电流为0.2AD．将两导体并联后接在3V的电源上时，干路中的电流为0.6A4．小明在“探究电流跟电阻关系”的实验中，已知电源电压保持4.5V不变，滑动变阻器上标有“30Ω 1A”，有5Ω、10Ω、20Ω的定值电阻各一只，实验前设置定值电阻两端的预设值为1.5V，阻值为5Ω、10Ω的电阻完成实验后，发现阻值20Ω电阻时实验无法继续，为了不让前两组数据失效，并顺利完成阻值20Ω电阻实验数据，下列可行的方案是（）A．换一个电压值较大的电源B．增大定值电阻两端的电压预设值C．将阻值为10Ω的电阻串联在a、b之外的电路中D．换一个最大阻值为35Ω的滑动变阻器5．在如图所示的电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2的阻值之比为（）A．5∶1 B．1∶5 C．4∶1 D．1∶46．如图所示，电源电压一定，闭合开关S1、S2，电压表示数为9V，电流表示数为1.5A，闭合开关S 1，断开开关S2，电压表示数为6V。
下列说法正确的是（）A．R1的阻值为12ΩB．闭合开关S1、S2时，R1与R2并联C．只闭合开关S1时，电流表示数大于1.5AD．S1、S2都闭合时，只有R1接在电路中，其阻值为6Ω7．如题图甲所示的电路中，电源电压保持不变，R1为定值电阻，当滑动变阻器R2的滑片P从某点a点移到b点时，滑动变阻器的U—I线如题图乙所示，则电源电压和定值电阻R1的阻值分别是（）A．9V、10ΩB．9V、30ΩC．18V、30ΩD．18V、10Ω8．小华同学为班级教室里设计了一个测量噪声的电路图，如图甲所示。

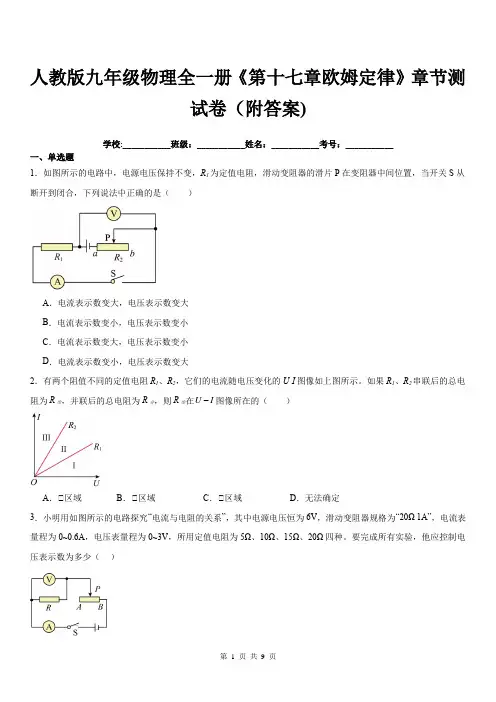

人教版九年级物理全一册《第十七章欧姆定律》章节测试卷(附答案)
