地下工程施工技术复习
地下工程施工技术课后题答案张广兴

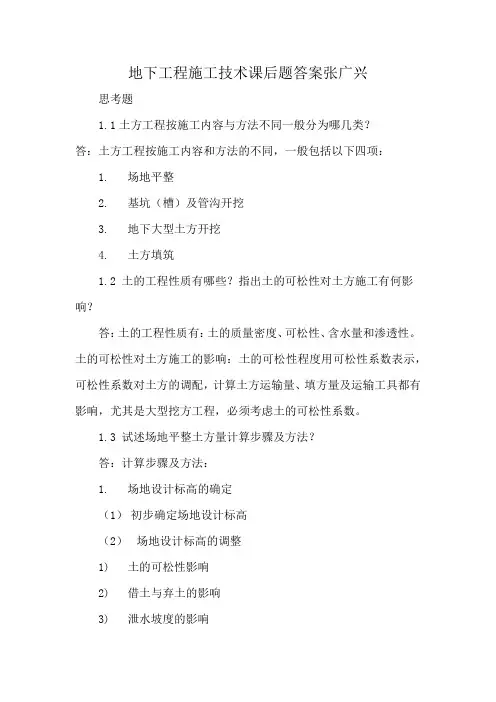

地下工程施工技术课后题答案张广兴思考题1.1土方工程按施工内容与方法不同一般分为哪几类？答：土方工程按施工内容和方法的不同，一般包括以下四项：1.场地平整2.基坑（槽）及管沟开挖3.地下大型土方开挖4.土方填筑1.2 土的工程性质有哪些？指出土的可松性对土方施工有何影响？答：土的工程性质有：土的质量密度、可松性、含水量和渗透性。
土的可松性对土方施工的影响：土的可松性程度用可松性系数表示，可松性系数对土方的调配，计算土方运输量、填方量及运输工具都有影响，尤其是大型挖方工程，必须考虑土的可松性系数。
1.3 试述场地平整土方量计算步骤及方法？答：计算步骤及方法：1.场地设计标高的确定（1）初步确定场地设计标高（2）场地设计标高的调整1)土的可松性影响2)借土与弃土的影响3)泄水坡度的影响2.地平整土方量计算（3）方格网法1)计算场地各方格角点的施工高度2)确定零线3)计算场地方格挖填土方量4)计算场地边坡土方量（4）断面法沿场地取若干个相互平行的断面（当精度要求不高时，可利用地形图定出，若精度要求较高，应实地测量定出），将所取得每个断面（包括边坡断面）划分为若干个三角形和梯形，如图所示，则面积为f1=h1d1/2f2=(h1+h2)d2/2某一断面面积为Fi=f1+f2+f3+…+fn若d1=d2=…=d3=d,则Fi=d(h1+h2+…+hn-1)设各断面面积分别为 F1,F2,…,Fm.,相邻量断面间的距离依次为L1,L2,…,Lm,则所求土方量体积为V=(F1+F2)*L1/2+(F2+F3)*L2/2+…+(FM-1+FM)*LM-1/21.4场地平整和土方开挖施工机械有哪几类？答：场地平整施工中常用的施工机械有推土机和铲运机。
单斗挖土机是基坑开挖中最常用的一种机械。
按其行走装置的不同可分为履带式和轮胎式两类，按其传动方式可分为机械传动及液压传动两种。
根据工作的需要，单斗挖土机可更换其工作装置，按其工作装置的不同，又可分正铲，反铲，拉铲和抓铲等。
地下工程施工技术复习资料
(1)工程受力特点不同、(2)工程材料特性不确定性、(3)工程荷载的不确定性、(4)破坏模式的不确定性、(5)地下工程设计施工信息的不充分性与含糊性(1)工程深埋地下，工程地质和水文地质条件对地下建造施工的成败起着重要作用(2)地下工程施工作业空间小，工序交叉多，施工干扰较大，管理水平、合理组织很重要(3)地下工程深埋地下，一旦建成难以更改，要求一次达标，不留后患(4)地下工程施工基本不受外界气候影响，但施工劳动条件差,安全问题比较突出“少扰动、早喷锚、快封闭、勤测量”。
具体： (1)充分保护围岩，减少对围岩的扰动。
(2)充分发挥围岩的自承能力。
(3)尽快使支护结构闭合。
(4)加强监测，根据监测数据指导施工.优点：最大限度地利用洞内作业空间，工作面宽敞，能使用大型高效设备，加快施工进度; 断面一次开挖，施工组织与管理比较简单;能较好地发挥深孔爆破的优越性；通风、运输、排水等辅助工作及各种管线铺设工作均较便利。
缺点：大断面隧道施工时要使用笨重而昂贵的钻架；一次投资大；由于使用了大型机具，需要有相应的施工便道、组装场地、检修设备以及能源等;当隧道较长、地质情况多变必须改换其他施工方法是需要较多时间；多台钻机同时工作时的噪音极大。
：上半断面先行施工法、下半断面先行施工法和先导洞后全断面扩挖法。
可分为正台阶和反台阶两种方法。
a.施工条件 b。
围岩条件 c.隧道断面积 d.埋深 f.工期 g.环境条件 (城市时特别重要)(1)被动支护形式，包括木棚支架、钢筋混凝土支架、金属型钢支架、料石碹、混凝土级钢筋混凝土碹;(2)积极支护形式，即以锚杆支护为主、旨在改善围岩力学性能的系列支护形式，包括锚喷支护、锚网支护、锚梁支护、锚索支护、锚注支护等。
●整体刚度较大,有较大的早期支护刚度；●能很好地与锚杆、钢筋网、喷射混凝土相结合，构成联合支护,受力性能较好;●钢拱架的安装架设比较方便。
●钢架的纵向间距，普通不宜大于 1.2m●两榀钢架之间应设置直径 20~22mm 的钢拉杆(1)悬吊作用:通过锚杆将不稳定的岩层和危石悬吊在上部坚硬稳定的岩体上，以防止其离层滑落.(2)组合梁作用：指把层状岩体看成一种梁(简支梁)，没有锚固是，它们只是简单地叠合在一起。
地下工程施工技术客观题

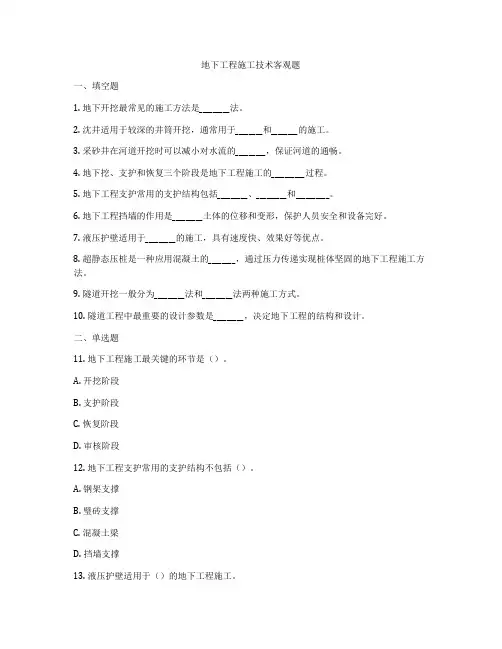

地下工程施工技术客观题一、填空题1. 地下开挖最常见的施工方法是_________法。
2. 沈井适用于较深的井筒开挖，通常用于________和________的施工。
3. 采砂井在河道开挖时可以减小对水流的_________，保证河道的通畅。
4. 地下挖、支护和恢复三个阶段是地下工程施工的__________过程。
5. 地下工程支护常用的支护结构包括_________、_________和__________。
6. 地下工程挡墙的作用是_________土体的位移和变形，保护人员安全和设备完好。
7. 液压护壁适用于_________的施工，具有速度快、效果好等优点。
8. 超静态压桩是一种应用混凝土的________，通过压力传递实现桩体坚固的地下工程施工方法。
9. 隧道开挖一般分为_________法和_________法两种施工方式。
10. 隧道工程中最重要的设计参数是_________，决定地下工程的结构和设计。
二、单选题11. 地下工程施工最关键的环节是（）。
A. 开挖阶段B. 支护阶段C. 恢复阶段D. 审核阶段12. 地下工程支护常用的支护结构不包括（）。
A. 钢架支撑B. 璧砖支撑C. 混凝土梁D. 挡墙支撑13. 液压护壁适用于（）的地下工程施工。
A. 隧道工程B. 沈井工程C. 采砂井工程D. 地下室工程14. 超静态压桩适用于（）的地下工程施工。
A. 砂砾土B. 黏土C. 岩石D. 淤泥15. 隧道开挖一般分为（）法和（）法两种施工方式。
A. 逆作法、顺作法B. 逆作法、开挖法C. 顺作法、掘进法D. 掘进法、开挖法三、判断题16. 地下工程支护的作用是防止土体的位移和变形，保护人员安全和设备完好。
（）17. 钻孔支护是地下工程中常用的支护方式，适用于较深井筒的开挖施工。
（）18. 地下工程施工中，液压护壁的施工速度较慢，效果不太明显，不适用于隧道工程。
（）19. 超静态压桩属于应用混凝土的地下工程施工方法，适用于砂砾土和岩石的工程。
地下空间工程施工技术题库
地下空间工程施工技术题库1. 什么是地下空间工程？地下空间工程是指利用地下空间进行各种建筑、交通、储存等工程的设计、施工和管理。
地下空间工程可以包括地下停车场、地下商场、地下地铁站等。
2. 地下空间工程有哪些优势？地下空间工程具有利用地下空间有效、减少地面建筑密度、改善城市交通等优势。
由于地下空间工程可以有效利用地下空间，因此能够满足城市日益增长的建筑需求。
3. 地下空间工程的施工技术有哪些？地下空间工程的施工技术包括施工方案设计、地下勘察、地下开挖、地下支护、地下建筑、地下设备安装等技术。
4. 地下空间工程施工中的安全注意事项有哪些？在地下空间工程施工过程中，要注意避免地层塌方、地下水渗流、地下气体爆炸等危险。
施工人员要严格遵守安全操作规程，做好安全工作。
5. 地下勘察的方法有哪些？地下勘察的方法包括地质钻探、地球物理探测、地下水位测定等。
地下勘察是地下空间工程施工前的必要步骤，可以为后续施工提供重要数据。
6. 地下空间工程中地下开挖的常用方法有哪些？地下开挖的常用方法包括爆破、挖掘机开挖、盾构法等。
不同的地下空间工程需要采用不同的开挖方法，以保证开挖效率和质量。
7. 地下支护的常用技术有哪些？地下支护的常用技术包括钻孔支护、深基坑支护、地下钢支架等。
地下支护是地下空间工程中非常重要的一环，可以有效保护地下空间的稳定和安全。
8. 地下建筑的施工流程是怎样的？地下建筑的施工流程包括地下开挖、地下支护、地下建筑施工、地下设备安装等。
地下建筑的施工流程需要严格按照设计要求进行，以确保施工质量和进度。
9. 地下设备安装的注意事项有哪些？地下设备安装需要考虑地下空间的承载能力、空间布局、设备运行安全等因素。
施工人员在进行地下设备安装时要注意遵守相关规定，确保设备的安全使用。
10. 地下空间工程施工中常见的问题及解决方法有哪些？地下空间工程施工中常见的问题包括地下水渗流、地层稳定性、地下设备安装等。
针对这些问题，施工人员需要及时采取措施，修正错误，确保施工的正常进行。
地下工程施工技术
1.洞口与隧道位置的选择要点：隧道：安全原则：施工安全长期运营经济原则：最小投入原则越岭隧道：最短隧道原则，安全原则洞口：符合岩石稳定原则，安全原则兼顾经济点2.隧道的结构组成：隧道主体支护结构是硐身衬砌和硐门，有时如果硐口容易坍塌或有落石危险时，还要接长明硐。
隧道的附属建筑物包括硐顶上方的仰坡，排水天沟，硐内的大小避车硐，排水沟或截水沟，在长大隧道内的通风巷道和通风机房等。
3.隧道的平纵横断面的主要内容：平面设计，短隧道，桥梁不允许没有弯曲点纵曲线（起伏限界）坡度大于3%有利于排水，限定坡度长度（i1-i2）>60%横断面设计（建筑限界）4.横断面形式的选择，净空限界的概念及各线的关系：断面利用率低，工程量增长保证断面利用率的前提下，尽量接近压力线净空限界：全国铁路线上所有建筑物都都不允许侵入的净空范围，以保证列车往来行驶绝无乱碰并安全通过。
①压力线>②实际开挖线>③计划开挖线>④建筑限界>⑥车辆限界>⑤设备限界5.硐门的作用与形式：作用：a 减少硐口土石开挖量b稳定边坡c引离地面流水d装饰硐口形式：a硐口环框b端墙式硐门c翼墙式硐门d其他，柱式硐门，台阶式硐门，斜硐门6.施工与运营通风方式及选择自然通风：利用硐室内外的气温和气压差引起自然风流循环机械通风：利用通风机和风道组成通风系统实现风流的连续循环风管式通风，压入式、抽出式、混合式用于较短隧道巷道式通风，主坑道与辅助坑道及大型通风机组成风流循环。
用于有辅助巷道的情况风墙式通风，用于较长隧道二.施工组织与管理1.施工组织设计概念及主要内容概念：是施工准备阶段必须做的是科学的施工和指导现场施工的重要技术文件，是工程施工的技术要求、工程的性质、现场的实际条件、施工的技术装备和施工力量等技术经济编制的。
内容：A选择合理的施工方案、施工方法和施工设备B确定合理的施工程序、施工进度和开竣工时间C计划各种建筑物资的需求量，以便进行加工和进货D对建筑工地进行总的平面设计2.施工平面的基本概念及设计原则概念：为了保证工程施工的顺利进行，根据一定的原则并结合现场实际的情况，在建筑平面图上合理的布置材料储备仓库或场地，供行政和工人生活的临时建筑，安放和配置相当数量的机械设备，布置满足运输需要的道路及不知其他附属企业的平面图设计原则：A不占或少占农田，不影响农田水利建设，应该用弃喳造田B尽可能减少临时工程或提前修筑一些管道设施建筑物C 临时设施尽量不占拟建的永久建筑物的位置，以免中途拆迁造成不必要的浪费D运输道路布置必须同附近的生产企业、仓库、材料堆放场地的布置结合起来，以保证各种材料的运距最短转运次数最少E办公室及工人宿舍等生活区的布置应便于生产和生活F生产设施的布置应符合技术合理、施工安全的要求G施工平面图还应满足防洪等其他特殊要求3.施工管理的主要内容：编制“项目管理规划大纲”和“项目管理实施规划”，项目进度控制，项目质量控制，项目安全控制，项目成本控制，项目人力资源管理。
地下空间工程施工技术题库
地下空间工程施工技术题库一、名词解释1. 地下空间：_________________________________________________________________2. 地下工程：_________________________________________________________________3. 隧道：_________________________________________________________________4. 围岩：_________________________________________________________________5. 支护：_________________________________________________________________6. 隧道工程施工：_________________________________________________________________7. 隧道施工方法：_________________________________________________________________二、选择题1. 以下哪个不是地下空间工程的类型？A. 地下房屋和地下构筑物B. 地下铁道隧道、公路隧道、水下隧道和过街地下通道C. 地下停车场D. 地下铁路2. 隧道施工中，以下哪个环节是最先进行的？A. 开挖B. 支护C. 排水D. 通风3. 以下哪种方法不属于隧道施工方法？A. 钻爆法B. 盾构法C. 明挖法D. 灌注法三、填空题1. 地下空间是指地球表面以下的土层或岩层中天然形成或经人工开发而成的______。
2. 隧道是一种修建在地下，两端有出入口，供车辆、行人、水流及管线等通过的______。
3. 围岩是指坑道周围一定范围内，对坑道稳定有影响的______。
地下工程施工技术习题与答案
地下工程施工技术习题与答案一、单选题（共60题，每题1分，共60分）1、6根“10钢筋代换成“6钢筋应为（）。
A、17Φ6B、13Φ6C、10Φ6D、21Φ6正确答案：A2、钢筋加工弯曲60。
，其每个弯曲差值为（）倍的钢筋直径A、0. 35B、0. 5C、0. 85D、2正确答案：C3、钢筋绑扎搭接长度随着硅强度等级提高而（）。
A、减少B、增加C、固定不变D、施工单位自行确定正确答案：A4、砖墙的转角处和交接处应（）。
A、同时砌筑B、分段砌筑C、分别砌筑D、分层砌筑正确答案：A5、∙搅拌混凝土时,为了保证按配合比投料,要按砂石实际（）进行修正, 调整以后的配合比称为施工配合比。
A、含泥量B、粒径C、称量误差D、含水量正确答案：D6、跨度为6m、混凝土强度为C30的现浇混凝土板,当混凝土强度至少应达到时方可拆除模板A、15N∕mm2B、21N∕mm2C、22. 5N∕mm2D、30N∕mm2正确答案：B7、当梁的腹板高度Hw大于多少时必须配置构造钢筋?其间距不得大于多少（）？A、800mm. 250mmB、450mm . 200mmC、800mmm. 200mmD、450mm. 250mm正确答案：B8、箍筋在钢筋混凝土构件中的主要作用是（）A、固定受力筋B、承受剪力C、承受拉力D、承受压力正确答案：B9、在梁、板、柱等结构的接缝和施工缝处产生烂根的原因之一是（）。
A、混凝土强度偏低B、配筋不足C、接缝处模板拼缝不严,漏浆D、养护时间不足正确答案：C10、承重模板承受的荷载主要是（），非承重模板承受的荷载主要是（b ） OA、垂直力B、水平力C、垂直力和水平力正确答案：AIK钢筋冷拉应力控制法的实质是：（）A、仅控制冷拉应力；B、最大应力控制。
C、控制冷拉应力,有控制冷拉率限值；D、最大冷拉率控制；正确答案：C12、为防止蒸汽养护的混凝土构件表面产生裂缝和疏松现象,必须在养护中设置（）A、降温阶段B、恒温阶段C、升温阶段D、静停阶段正确答案：D13、现浇混凝土墙板的模板垂直度主要靠（）来控制。
《地下工程施工技术》PPT课件
14.12.2020
15
盾构法
优点 1. 地面作业少，隐蔽性好，噪音低、震动小 2. 自动化程度高，劳动强度低，施工速度快 3. 受地面建筑和构筑物影响小 4. 不受气候影响 5. 造价与埋深无关
14.12.2020
12
(复合)土钉墙法
优点 1. 无支撑 2. 施工速度快 3. 挖土方便，内部土建结构施工方便 4. 相对重力式挡土墙变形较小 5. 造价低
缺点 1. 挖土必须分层 2. 软土地区高地下水位时必须设置止水帷幕，会增加
造价 3. 锚体质量控制较困难，土钉承载力较小
14.12.2020
缺点 1. 造价高 2. 有一定的地面变形 3. 覆土浅时开挖面土体稳定较困难 4. 气压盾构易引发气压病 5. 小曲线半径会引起转向困难(2005.09.12)
14.12.2020
16
顶管法
优点 1. 比盾构法造价低 2. 适用于市政工程 3. 对建筑物、地下管线和道路交通影响小
缺点 1. 内部尺寸较盾构小 2. 无中继环时顶进距离较小 3. 需要工作井
14.12.2020
17
矿山(暗挖隧道)法
特点 1. 对地层要求高(地质较好、强度较高、地下水位较低) 2. 必要时需要进行加固(超前导管、锚杆等)
缺点 大断面施工难度大
14.12.2020
18
逆作法
优点 1. 一般不设临时支撑，而采用内部土建结构作为支撑 2. 一般可采用二墙合一 3. 变形小，地面沉降小 4. 地上、地下同时施工时工期较短
13
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
台阶法（矿山法/钻爆发）：该法是将巷（隧）道断面分成若干（一般为2～3）个分层，各分层在一定距离内呈台阶状同时推进。
若上部工作面超前时形成正台阶，称正台阶工作面；
特点：这种方法的特点是缩小了断面高度，不需笨重的钻孔设备；后一台阶施工时有两个临空面，使爆破效率更高。
正台阶施工要点：1.根据具体条件合理确定上、下分层的错距。
距离过大，上分层出岩困难；过小，上分层钻眼不便。
2.在装岩、钻孔机械能力足够时，应尽量减少分层数。
3.要根据围岩稳定情况及永久衬砌的形式合理确定掘砌之间的协调关系。
正台阶法施工特点：1.该法工序少，干扰小，上部钻孔可与装岩同时作业，不需支撑和棚架，节省大量木材，必要时可以喷射混凝土或砂浆作为临时支护。
采用锚喷作永久支护时更为适宜。
2.该法不仅适用于围岩稳定性较好、开挖后不需或局部仅需临时支护的隧道，在土层隧道中也同样可用。
反台阶法施工特点：1.该法能使施工工序减少，干扰小，下部断面可一次挖至设计宽度，空间大，便于出岩运输和布置管线，能节省大量材料。
上部台阶施工需架设棚架，断面较小、仅一道台阶时也可利用爆破后岩堆进行拱部的锚喷支护。
2.适合于围岩稳定、不需临时支护、无大型装岩设备的情况。
由于安全性比较差，后面台阶施工对前面施工会有影响。
影响开挖方法的因素：1.地质因素2.断面面积3.支护形式（不同支护，有不同的工艺特点，使施工方法与顺序不一样）4.装运条件5.施工队伍与设备条件
装渣机械：
辅助工法多样（浅埋暗挖法适用于松软地层）：用于土体改良，保证开挖面的稳定，减小地表沉降，降低对周边的影响1.注浆法2.降水法3.超前小导管注浆4.长管棚法5.水平旋喷6.冷冻法
盖挖法施工类型：有顺做法和逆作法
顺做法（从下往上）
逆作法（从上往下）
盾构法是在盾构的保护下修筑软土隧道的一类施工方法。
盾构选型的根据：1.工程地质和水文地质条件2.地层的参数3.地面环境，主要是地面沉降的限制4.隧道的尺寸5.工期6.造价7.经验及设备
盾构掘进施工管理构成：
施工管理中的注浆管理：1.同步注浆，即一边推进盾构，一边注浆。
通过盾尾注浆装置进行，在盾尾的外表面设置若干块凸版，每一凸版内装置一根注浆管，一根备用管或冲洗管，一根盾尾密封刷油脂注入管。
2.即时注浆，即在盾构推进终了后，通过管片上的注浆孔，迅速对口径脱离盾尾的管片环背后间隙注浆。
3.后方注浆，即在盾构后方一定距离处，从管片上的注浆孔向衬砌背后注浆，在时间上与盾构掘进无直接联系。
对浆液要求：应具有充分填满间隙的流动性，注入后必须在规定时间内硬化，必须具有超过周围地层的静强度，保证衬砌与周围地层的共同作用，减少地层移动；具有一定的动强度，以满足抗震要求，产生的体积收缩小，守到地下水稀释不引起材料的离析。
隧道掘进机(TBM)的特点：优点1.掘进效率高：破岩、出渣、支护连续作业2.施工质量好：超挖少，支护费用少 3.对岩石的扰动小：改善开挖面条件4.施工安全：施工环境好
缺点1.岩层条件适宜性差2.施工成本高3.开挖直径的限定
采用TBM调查的地质因素：1.影响是否选用掘进机工法的地质因素——隧道地压、
涌水状态2.影响掘进机效率的地质因素——岩石强度、岩层裂隙、岩石硬度、破碎带等恶劣条件
SWM工法：一种劲性水泥土搅拌桩法，即在水泥土桩内插入H型钢等，将承受荷载与防渗挡水结合起来，充分发挥水泥土混合体和受拉材料的力学特性。
其强度大，止水性好，内插得型钢可以拔出反复使用，经济型好。
锚固体（基坑工程施工技术）：锚固体是锚杆尾端的锚固部分，通过锚固体与土之间的相互作用，将力传递给地层。
导墙的主要作用（地下连续墙施工技术）：1.地下墙的基准物2.挡土作用3.支撑台作用4.储存泥浆
接头形式（槽段的连接）：接头管式、接头箱式、预制接头
地下连续墙槽段的连接
穿墙管与止水（顶管法施工技术）：打开封门，将掘进机顶出工作井外，这一过程称为穿墙。
1——穿墙管
2——闷板
3——黏土
4——轧兰
5——盘根
6——挡环
穿墙止水
管段沉放（沉管法）：初次下沉、靠拢下沉、着地下沉
施工组织设计的具体内容（12项）：1.编制的依据和原则2.建设项目的工程概况3.自然地理经济状况、施工条件、工程地质条件4.施工准备工作计划5.施工方案和施工方法6.施工进度计划7.施工场地布置8.施工技术措施9.施工安全、质量等技术措施10.资源需要量计划11.各项技术经济指标12.各类图表
填空30*1.0`
名称解释4*5.0`
简答题
论述题
闭卷考试占60%，好好复习，且行且珍惜。
