Apple 11寸MacBook Air拆解

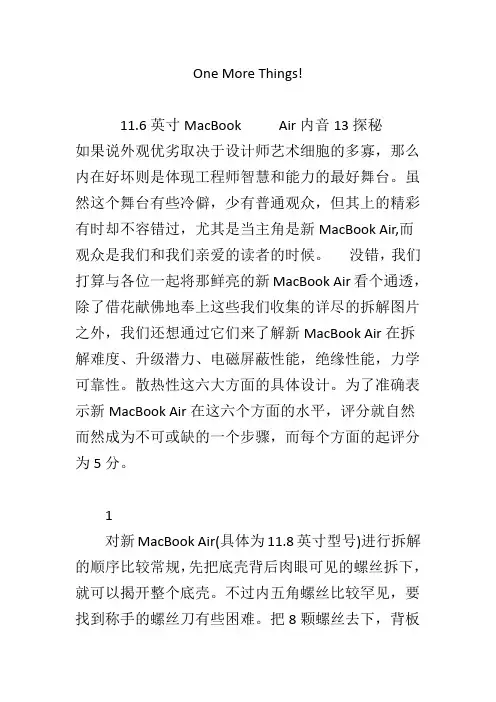

One More Things!
One More Things!11.6英寸MacBook Air内音13探秘如果说外观优劣取决于设计师艺术细胞的多寡，那么内在好坏则是体现工程师智慧和能力的最好舞台。
虽然这个舞台有些冷僻，少有普通观众，但其上的精彩有时却不容错过，尤其是当主角是新MacBook Air,而观众是我们和我们亲爱的读者的时候。
没错，我们打算与各位一起将那鲜亮的新MacBook Air看个通透，除了借花献佛地奉上这些我们收集的详尽的拆解图片之外，我们还想通过它们来了解新MacBook Air在拆解难度、升级潜力、电磁屏蔽性能，绝缘性能，力学可靠性。
散热性这六大方面的具体设计。
为了准确表示新MacBook Air在这六个方面的水平，评分就自然而然成为不可或缺的一个步骤，而每个方面的起评分为5分。
1对新MacBook Air(具体为11.8英寸型号)进行拆解的顺序比较常规，先把底壳背后肉眼可见的螺丝拆下，就可以揭开整个底壳。
不过内五角螺丝比较罕见，要找到称手的螺丝刀有些困难。
把8颗螺丝去下，背板就可以顺利揭下了。
与iPad不同，新MacBook Alr没有在背板上设计暗扣，这使拆解变的较简单。
2揭开背板后就可以看到新MacB00k Air机身内部的整体布局了。
总容量为35Wh的内置锂聚合物电池差不多占了整个机身空间的2／3，可以看出新MacBook Air依然延续了MacBook看重电池续航能力的设计理念。
电池的拆卸比较容易，取下5颗螺丝之后就能将电池整个取下，更换和维护虽然比起大多数可以直接拆卸的电池要麻烦一些，但也不会困难到难以下手。
3新MacBook Air采用的硬盘存储介质是东芝的特制SSD模块，通过MiniPCI-E接口与主板相连。
该SSD模块主要由4颗16G8闪存芯片、SSD控制器和缓存组成，重量只有10g左右，厚度只有2.45mm，比上一代MacBook Air采用的5.12mm厚度SSD模块还要薄得多。
这样的模块短期内几乎没有可能出现在零售市场上，想购买低容量版本然后自行升级大容量SSD硬盘的想法就难以实现了。
拆解 11 英寸 MacBook Air
拆解11 英寸MacBook Air作者：胡维|来自：apple4usMacBook Air 刚上货架，iFixit立马就展开了拆解，这次拆解的11.6 英寸的版本。
拆解显示了一些有趣的细节包括，11 英寸的内部其实有 6 块独立的电池，而不是 4 块。
详情点击展开阅读：因为没有光驱，苹果为MacBook Air 配备了一个USB 系统重装U 盘。
新的MacBook Air 的电源适配器仍然是45W 3.1A 14.5V ，但体积比上一代更小。
对比可以看出，新的MacBook Air 放弃了前侧面的「睡眠呼吸指示灯」和「红外接受器」。
新的MacBook Air 底部采用了五角的梅花螺丝，而之前都是普通的十字螺丝。
这一变化是因为，苹果不希望用户自己拆开新款MacBook Air ，因为其中没有用户可以自行替换的原件，比如SSD 硬盘或独立内存条等。
13.3 英寸MacBook Air 内部有4 块分隔的电池，但在11.6 英寸的版本中，电池已经被分隔成6 块。
11.6 英寸MacBook Air 的64GB 闪存由4 块16GB 的东芝芯片组成，配合一个控制器和一个微芯片，装在一个可拆卸的集成板上。
新一代MacBook Air 使用与旧款完全相同的Broadcom Wi-Fi 和Bluetooth 芯片。
这个机器的冷却和痛风完全依靠一个鼠笼式风扇，比MacBook 的风扇要薄。
MagSafe 电源端口、USB 端口和声卡及音频接口都在同一块线路板上。
处理器和显卡产生的热量通过白色的散热膏传导至散热塑料片，再传递到风扇处。
逻辑板上的酷睿 2 双核 1.4 GHz 处理器（红色）、NVIDIA GeForce 320M 显卡（橙色）和2GB Elpida 内存。
MacBook拆解：多种科技汇聚,工艺更薄更精细
MacBook拆解：多种科技汇聚，工艺更薄更精細苹果在春季新品发布会上就两款产品，分别是登场已久的Apple Watch以及终于登场的新MacBook。
相比功能平淡无奇，价格惊人的Apple Watch而言，新MacBook 才是真正的惊喜。
在新MacBook上汇聚了多种新奇科技，是否打造出一款前所未有的笔记本呢？新MacBook主打的就一点，也是多种新工艺与科技汇聚其中的主要原因，没有这些新工艺与科技，就没有这更进一步的轻薄。
新MacBook最厚一处仅为13.1mm，相比自家的MacBook Air还要再薄24%，更不用说其机身重量只有920g左右，连一公斤都不到。
这样的数据说来轻巧，但背后可不是那么简单。
由于追求轻薄的机身，使得新MacBook在机身并没有多少空余空间，在接口上也必须大刀阔斧的改良打造。
在新MacBook上你仅仅只能看到一个耳机接口，以及一个全新打造的USB-C接口。
USB-C接口是什么？这是苹果基于USB 3.1协议设计的接口，能够实现多种功能汇聚成一个接口。
在新MacBook上的USB-C接口，能够分别作为电源接口、HDMI、DP、VGA 以及普通USB进行使用，当然这些都需要专门的线材，并且还需要单独购买。
要说为了轻薄，新MacBook上的键盘可谓是最大的功臣，全新设计的键盘的按键组件相较上一代变薄了40%。
并且其全新设计也使能够在更窄小的空间实现更大的按键面积，降低使用中的误按率。
新MacBook上的按键使用的是苹果重新设计的蝴蝶结构，相较传统的剪刀脚设计，能够避免侧面按压无法正确触发的情况，提升按键的稳定性与一致性。
通俗的说，就是使用新MacBook的键盘有着更低的出触发失误。
在新的蝶式结构基础上，单个按键面积也加大了17%，并且有着更好的弧度与下陷，能够让你更容易且更简单的定位到按键，并且更好的完成整个按击触发过程。
但通过官网的动。
苹果电脑清灰教程
苹果电脑清灰教程MacBook电脑时间用久了发热比较厉害，我们就来看看如何给它清理灰尘吧，小编为大家分享了苹果电脑清灰教程，下面大家跟着店铺一起来了解一下吧。
苹果电脑清灰教程第一步：拆掉底壳。
从拆机图片来看，进风口和出风口简直无法直视。
▲ 进风口▲ 出风口第二步：拆掉左右风扇。
注意一点要先取掉电池排线。
拆右侧风扇的时候，要注意先把上面排线的卡子取出来。
左右风扇各由三颗螺丝固定。
风扇也是脏得不要不要的。
▲ 右侧风扇▲ 左侧风扇▲ 取下后的两只风扇将风扇取下来之后，只要把每个风扇上的三颗小螺丝拆下来就可以看到风扇扇叶了。
锋友 fdz931107 发现，这台 MacBoo Pro Retina 的风扇扇叶由硬质塑料制成，中间部分为实心不锈钢，其余部分则采用了铝合金材质。
第三步：拆掉散热铜管左侧有一个用橡胶帽盖着的螺丝，从这一边开始卸螺丝。
螺丝全部卸掉之后也要从这边提起散热管，散热管的另一侧有一段是藏在塑料卡子里的，要仔细抽出来。
提起的过程可能会感觉到很大阻力，这是正常的情况，因为硅脂可能会粘得很结实。
我们可以拿塑料撬棒辅助一下，并用软布清理掉已经干透的硅脂。
▲ Mac 移动终端中不多见的独立显卡，源自 nVIDIA-Taiwan▲ CPU 特写—— i7-3740QM▲ 涂上硅脂的 CPU。
注意硅脂要涂的均匀且薄，中间不要有气泡第四步：放回散热管，拧回螺丝，安装风扇，复原各个排线卡子。
注意：最后安装电源卡子，安装回底壳。
所有部件安装完之后，开机测试一下，确保设备的各个功能都正常。
Mac拆解合集
Mac 拆解合集Mac拆解合集1.Mac pro拆解今天要拆的这款Mac Pro搭载四核Intel Xeon E5，支持10MB L3缓存，可Turbo Boost到 3.9 GHz；拥有12GB（3个4GB），1866MHz DDR3ECC内存；内置双AMD FirePro D300显卡，每个有2GB GDDR5VRAM；闪存为256GB PCIe；支持802.11ac Wi-Fi，蓝牙4.0后面的接口包括：3.5mm耳机孔；四个USB3.0；6个Thunderbolt2；两个千兆以太网接口；HDMI1.4输出口。
有一点与以往的苹果风格不同，苹果居然设计了一个滑扣，允许任何用户无需动用工具，滑出外壳，用户能直接看到里面的构造。
刚刚移除外壳，引入眼帘的是两块显卡。
本来对称布局的显卡，却被SSD破坏，SSD依附在第二块显卡的上面。
转动着欣赏Mac Pro，我们发现在I/O面板的两边整齐地排列着RAM插槽。
好消息是，大家可以很容易地拆解和更换内存我们看到这三块 4 GB（一共12GB）的 DDR3L SDRAM 内存上面的型号是 Elpida EBJ04EG8BFWB-JS-F三星S4LN053X01-8030 (ARM) 闪存控制器；三星K9HFGY8S5C-XCK0 闪存；三星的K4P4G324EB 512 MB RAM。
这个硬件的组合使得 Mac Pro 的 SSD 疑似我们在新款 Retina MacBook Pro 和 MacBook Air 发现的组合，只是型号后面几位数不太一样监管部门发放的标签贴在底盖，发现几点信息：Mac Pro 型号A1481，EMC 号码是2630；额定电压100 - 240 V，符合国际的标准；底盖也是散热系统的一部分，整台Mac Pro 就靠一个风扇来散热，先是从底盖吸入外面的空气，然后流经硬件核心，最后通过顶盖散出。
从顶部往下看，首先看到一个巨大的三角形散热槽，这个三角形的两边分别安装显卡，另一边安装CPU。

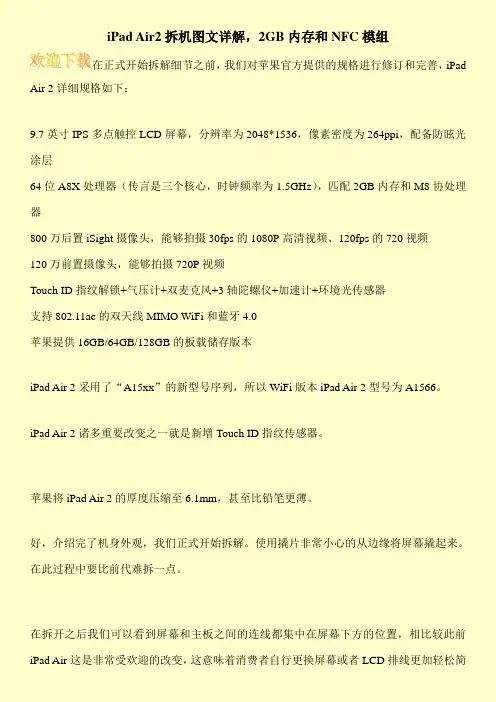

iPad Air2拆机图文详解,2GB内存和NFC模组
iPad Air2拆机图文详解，2GB内存和NFC模组在正式开始拆解细节之前，我们对苹果官方提供的规格进行修订和完善，iPad Air 2详细规格如下：9.7英寸IPS多点触控LCD屏幕，分辨率为2048*1536，像素密度为264ppi，配备防眩光涂层64位A8X处理器（传言是三个核心，时钟频率为1.5GHz），匹配2GB内存和M8协处理器800万后置iSight摄像头，能够拍摄30fps的1080P高清视频、120fps的720视频120万前置摄像头，能够拍摄720P视频Touch ID指纹解锁+气压计+双麦克风+3轴陀螺仪+加速计+环境光传感器支持802.11ac的双天线MIMO WiFi和蓝牙4.0苹果提供16GB/64GB/128GB的板载储存版本iPad Air 2采用了“A15xx”的新型号序列，所以WiFi版本iPad Air 2型号为A1566。
iPad Air 2诸多重要改变之一就是新增Touch ID指纹传感器。
苹果将iPad Air 2的厚度压缩至6.1mm，甚至比铅笔更薄。
好，介绍完了机身外观，我们正式开始拆解。
使用撬片非常小心的从边缘将屏幕撬起来。
在此过程中要比前代难拆一点。
在拆开之后我们可以看到屏幕和主板之间的连线都集中在屏幕下方的位置，相比较此前iPad Air这是非常受欢迎的改变，这意味着消费者自行更换屏幕或者LCD排线更加轻松简单了。
Touch ID的传感器排线同iPhone上使用的非常相似，在Home按键拆除之后我们可以看到下方看到一个独立的集成芯片，根据观察后发现这是NXP半导体公司的8416A1 Touch ID 传感器。
在前面板拆解中我们发现了更多集成芯片：桔色：Parade技术公司的DP675 LCD主控黄色：德州仪器的TPS65143A LCD Bias 解决方案这是我们拆除的各种小部件，包括扬声器等等移除FaceTime HD摄像头和800万iSight摄像头耳机插孔的位置和设计基本上相同拆除双天线移除麦克风、环境光传感器非常不幸的是逻辑主板依然使用胶水进行固定接下来我们对逻辑主板各个元件进行介绍：红色：苹果APL1012 A8X 64位处理器桔色：尔必达/美光科技的F8164A3MD的8Gb内存（1 GB x 2 = 2 GB）黄色：SK海力士H2JTDG8UD1BMR的128Gb（16GB）NAND闪存绿色：NXP 65V10 NFC模组（同iPhone 6/iPhone 6 Plus所用相同）蓝色：苹果（Cirrus Logic）338S1213音频解码器紫色：NXP半导体公司LPC18B1UK ARM Cortex-M3微型主控（苹果M8协处理器）黑色：Murata 339S02541 Wi-Fi模组继续：红色：Maxim Integrated MAX98721BEWV振动器桔色：博通BCM5976数字化控制器黄色：德州仪器TI48WHXDP 343S0583绿色：仙童半导体公司FDMC 6683和FDMC 6676BZ拆除电池，根据数据显示为27.62 Wh，相比较iPad Air的32.9Wh能力有所下降全家福优点：电池并未焊接到逻辑主板上LCD和前面板玻璃整合在一起。
macbookair拆解!超级详细说明屏幕也完美拆卸
macbook air 拆解! 超级详细说明屏幕也完美拆卸由于图处上传不了，不好意思，不过可以去我的博客里看看，为您带来的不便请见谅！！！看到苹果区没有详细的这个本拆解，转一个过来，比较的详细还有拆卸屏幕的资料等！！其实对于APPLE 出的产品我都非常喜欢，因为设计简单精巧！我们是只有看的份啊，也很少人买个这个薄的本来切菜或者当武器！！因为这毕竟是有钱人所弄啊。
今天鄙人就只负责拆这个号称当今最薄笔记本电脑--MacBook Air 笔记本！下图是拿了一个MAC BOOK G4 笔记本做比较。
看出来了，一个G4 有几个MacBook Air 厚啊！！大家都应该对这个笔记本做的这么薄会不会很弱呢？？我首先给大家看看拆下来的转轴！！这个可是苹果特制的哦！！强度很大！！要拆解MacBook Air 笔记本首先要做的就是将笔记本背面翻过来，将标注的11 颗螺丝全部拧掉就可以了！！苹果是允许用户自己拆笔记本电脑的当然修或者DIY 的话，那就官方保修没有了！！APPLE 会送你拆解手册的！可以在买本送的东西里好好找找！拧下螺丝后。
，这样后盖就可以直接取下来了！如下图片该笔记本的主要螺丝就是以下三种：MacBook Air 笔记本的屏幕拆解就需要一点力度了！！因为都是卡口设计！！很强的双面胶粘合，要特别的小心！！下图是笔记本的无线天线的特写：在广告中我们知道MacBook Air 的指标。
最大的特点是超薄。
最薄部分仅约4mm，最厚部分也仅约19.4mm。
之所以号称最薄处为4mm ，是外壳底部的铝合金板采用呈碟状的弯曲形状，延伸部分的边缘才为4mm!看来那个德国的哥们用来切东西的确不夸张啊！！世界最薄需要做不少的改进！首先就是电池了！那就是苹果采用了平板型的电池，。
常见的是笔记本的电池还是采用电池内装入若干节充电电池!! 苹果则是将层式结构展开平铺，这样成了薄如纸片的电池形式！！不过你以后想换电池电芯我估计要花不少钱啊！！MacBook Air 的电池就是下面的这个该笔记本采用的CPU 也不一样是用小封装的Intel 酷睿2 CPU！并且屏幕是LED 背光！硬盘则是1.8 英寸的硬盘。
IPAD AIR 2拆解
随着iPad Air 2的正式发售，维修公司iFixit也照例对其行了拆解。
经过拆解发现，为了适应6.1毫米的机身厚度，苹果对iPad Air的部分元件设计进行了调整，比如电池容量缩减和元件尺寸瘦身。
iPad Air 2配备了9.7英寸触控屏，A8X芯片，800万像素后置摄像头，802.11ac Wi-Fi 和Touch ID指纹阅读器。
设备的机身外壳也得到了重新设计，方向锁和静音键被移除，扬声器格栅和音量控制键也进行了一些细微的美学调整。
经过拆解发现，iPad Air 2配备了一块27.62瓦时、7340mAh双芯电池，相比上代机型的32.9瓦时有所降低。
苹果之前表示，iPad Air 2单次充电可提供10小时的持续使用(Wi-Fi+蜂窝网络型号为9小时)。
Touch ID也是首次被加入到iPad当中的部件，而该组件由NXP所制造，设计和iPhone 6及6 Plus很相似。
最后，iPad Air 2的扬声器得到了重新设计，Wi-Fi天线、双背光传感器和双麦克风的位置进行了调整(位于机身顶边)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
苹果11寸MacBook Air拆解
昨天发布的新一代MacBook Air引来口水声一片，苹果也自豪的把它称作代表未来MacBook发展方向的作品。
如今的苹果已经认识到，他们的作品从内部看依然如同艺术品，在官方宣传中就呈上了内部结构照片。
不过，有关这款极限轻薄笔记本的更多奥妙，还要留待iFixit这样的拆解专家来探索。
新MacBook Air昨天已经在美国市场上市。
此次拆解的是全新的11.6寸屏幕版本，型号为A1370，基本配置包括：
Intel Core 2 Duo SU9400 1.4GHz处理器(可选1.6GHz)
2GB DDR3 SDRAM内存(可选4GB)
64GB或128GB固态硬盘
NVIDIA GeForce 320M集成显卡芯片组
售价方面，64GB版999美元/7998元人民币，128GB版1199美元/9498元人民币。
苹果首次放弃安装光盘，而是随新MacBook Air附赠了一块操作系统安装U盘。
插入后在系统启动时按住
键盘C键即可从U盘启动安装。
该U盘容量为8GB，内置Mac OS X 10.6 Snow Leopard操作系统和iLife '11的安装程序，默认设置为只读。
新MacBook Air的MagSafe电源适配器规格为45W 14.5V 3.1A，和上代机型相同，不过适配器体积有明显缩
小。
和之前的独立按键不同，新设计中的电源键已经和键盘整合在了一起。
与上一代13寸MacBook Air对比。
前端厚度仅3mm，把上代机型本已相当惊人的锐利感又提高了一个层次。
整体尺寸299.5x192x3-17mm，重1.06kg。
苹果在新MacBook Air的底盖上使用了特殊的梅花形五角螺丝，苹果似乎并不希望用户轻松打开它。
废了一番力气寻找特殊螺丝刀后，终于打开底盖。
和苹果官方展示的图片(13寸机型)不同，11寸MacBook Air内部共包含了六块锂聚合物电池，总容量35Whr。
拆解电池需要拧下5颗螺丝。
取出电池模块。
苹果给出的续航时间为5小时。
不过他们也表示，此次使用的测试方法负载更大，更加趋近于实际应用。
一颗螺丝固定的64GB固态硬盘模块。
取出这块形似内存条的固态硬盘。
固态硬盘控制器和闪存芯片均来自东芝，缓存由美光提供。
4颗16GB容量闪存芯片，编号TH58NVG7D7FBASB。
东芝控制器，编号T6UG1XBG。
美光DDR缓存，编号OKA17 D9HSJ。
背后的标签，东芝产品型号THNSNC064GMDJ。
这根“闪存棒”的重量仅为10g，而上代机型使用的1.8寸固态硬盘则达到45g。
主板左上方的无线网卡。
取出网卡模块
Broadcom WiFi/蓝牙无线网卡，型号BCM943224PCIEBT2
下面拆解散热部分，三颗螺丝固定的风扇。
这组薄薄的风扇是整台笔记本内唯一的活动部件。
机身一侧的接口子板，包括MagSafe电源接口、USB接口和耳机输出。
红框中的胶水扮演了为排线绝缘的作用。
这里出现了Cirrus Audio 4206ACNZ音频控制器芯片，和MacBook、Mac mini相同。
剩下三颗螺丝来固定主板。
取出主板后，一个不幸的消息得到了确认。
内存完全是集成在主板上的，用户无法自行更换升级。
也就是说，苹果承诺的“最大4GB”内存只能在购买时进行定制。
散热器同时为CPU和GPU服务。
精巧的散热器，重量仅10g。
主板上的主要芯片：
橙NVIDIA GeForce 320M集成显卡芯片组红Intel Core 2 Duo SU9400 1.4GHz处理器黄尔必达内存颗粒J1108EFBG-AE-F
反面
蓝功能未知芯片，编号TPS 51982 TI 06K 绿未知芯片编号F2117LP 20H V
粘附在机身上的立体声扬声器。
其中一侧喇叭顶端的突出部分实际上是内置麦克风。
Unibody铝制外壳上的剩余部分，多点触摸控制器子板，芯片来自Broadcom，编号BCM5976A0K。
固定触控板的金属卡子，同时巧妙的让这块PCB实现了接地
拆解屏幕。
和上代机型的13.3寸屏幕对比。
11.6寸机型的屏幕为LED背光1366x768分辨率，比例16：9。
全体亮相展示。
