一、单选题（共8题；共16分）
1.在如图所示的各电路中，开关S闭合后，小灯泡L1、L2都能发光的是（）
A. B. C. D.
2.两只灯泡串联在电路中，其中一只灯亮，另一只不亮，原因可能是（）
A. 两只灯泡相比较，流过不亮的灯泡的电流较小
B. 不亮的灯泡的灯丝断了
C. 两只灯泡相比较，亮的灯泡电阻太小
D. 两只灯泡相比较，不亮的灯泡电阻太小
3.下列说法中错误的是（）
A. 电路一般由电源、用电器、导线和开关构成
B. 在金属导体中自由电子定向移动形成电流，自由电子定向移动的方向就是电流的方向
C. 电路中电源外部的电流总是从电源的正极流向负极
D. 电源被短路，电路中的电流会很大，而用电器被短路电路中的电流可能不太大
4.如图是小明研究电路电流关系的实物电路，下面四个电路图与小明的实验电路相符的是（）
A. B.
C. D.
5.与实物图相对应的电路图是图中的（）
A. B. C. D.
6.在如图的四幅电路图中，与实物图对应的是（）
A. B. C. D.
7.从显象管尾部灯丝发射出来的电子，高速撞击在电视机荧光屏上，使屏幕发光，则在显象管内（）
A. 电流的方向从灯丝到荧光屏
B. 电流方向从荧光屏到灯丝
C. 显象管内是真空，无法通过电流
D. 显象管中电流的方向不断改变
8.如图所示，开关S闭合时，电灯L1和L2都可以发光的电路是（）
A. B. C. D.
二、填空题（共4题；共15分）
9.如图电路中，若使L1、L2并联，则甲接________，乙接________表，丙接________
表．
10.不论电路是简单的还是复杂的，组成电路总离不开
________ 、________ 、________ 和
________ 这四种元件．在电路中提供电能的是
________ ，消耗电能的是
________ ，输送电能的是
________ ，控制电能输送的是
________
11.如图是一种声光报警器的电路图，当开关________时，灯亮、铃不响；当开关________时，灯亮同时铃响。
12.如图所示，当开关闭合时会发生 ________现象，若去掉导线3，则两灯 ________联．
三、解答题（共1题；共5分）
13.根据如图所示实物图在方框内画出相应的电路图．
四、作图题（共1题；共5分）
14.在图所示电路的○内，填上适当的电表符号，使电键S闭合时两灯均能发光．
五、实验探究题（共1题；共10分）
15.按下列要求作图：
（1）如图甲所示，用螺丝刀撬起图钉.请在图上画出螺丝刀受到图钉阻力F2的力臂；并画出作用在螺丝刀柄上A点的最小动力F1的示意图.
（2）在虚线框中画出图乙实物图所对应的电路图.
六、综合题（共1题；共9分）
16.阅读下面短文，回答以下问题．
感应发光冰块
感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块，采用先进的触水式开关，具有入水即亮的特性（液体感应），外形仿如真实冰块一般．感应发光冰块采用电池供电，无化学变化，无毒无害，可放置于各类饮品中增添浪漫及神秘的气氛．感应发光冰块内部电子元件有：液体感应器、纽扣电池和LED 灯泡．感应发光冰块的使用方法是将发光冰块清洁干净放入水中，它将自动发亮；使用完毕后，用布擦干后放置于干燥的地方以备下次使用．感应发光冰块还可以放入冰箱内冷冻后，再放入饮料内，可以起到降低饮料的温度．需要注意的是，请勿吞食感应发光冰块，避免放置于温度过高的饮品中．
（1）液体感应器是先进的触水式________ （选填“电源”、“用电器”、“开关”或“导线”）．
（2）冷冻后的感应发光冰块通过________ 的方式改变饮料的内能．
（3）LED灯泡发光时，将电能主要转化为________ 能．
（4）根据文中的信息，在虚线框中画出感应发光冰块内部的电路图．
（5）用布擦干后的感应发光冰块内部的电路处于________ 状态．
答案
一、单选题
1.D
2.D
3.B
4.B
5.D
6.A
7.B
8.D
二、填空题
9.电流表；电压；电流
10.电源；开关；导线；用电器；电源；用电器；导线；开关
11.S1、S2闭合；S1闭合、S2断开
12.短路；串
三、解答题
13.解：根据实物图可知，从正极出发分两条支路，一支路经开关S1、灯泡L1；另一支路经灯泡L2；然后两路汇合共同经过开关S2回到电源负极；如下图所示：
四、作图题
14.解：如图所示：
五、实验探究题
15.（1）解：如图所示：
（2）解：如图所示：
六、综合题
16.（1）开关
（2）热传递
（3）光
（4）
（5）断路。

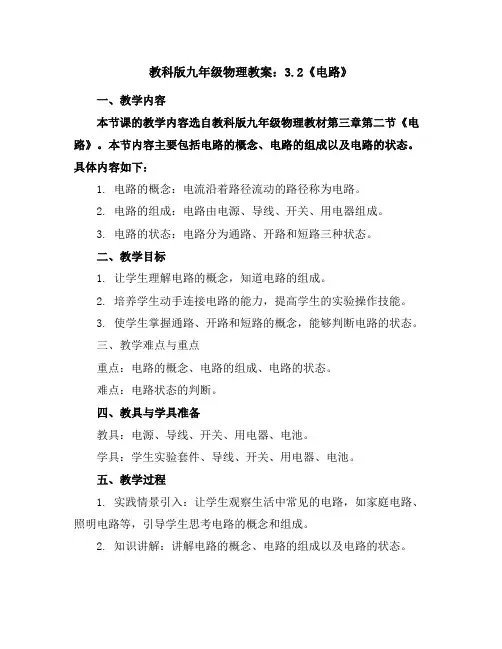

教科版九年级物理教案：3.2《电路》
教科版九年级物理教案：3.2《电路》一、教学内容本节课的教学内容选自教科版九年级物理教材第三章第二节《电路》。
本节内容主要包括电路的概念、电路的组成以及电路的状态。
具体内容如下：1. 电路的概念：电流沿着路径流动的路径称为电路。
2. 电路的组成：电路由电源、导线、开关、用电器组成。
3. 电路的状态：电路分为通路、开路和短路三种状态。
二、教学目标1. 让学生理解电路的概念，知道电路的组成。
2. 培养学生动手连接电路的能力，提高学生的实验操作技能。
3. 使学生掌握通路、开路和短路的概念，能够判断电路的状态。
三、教学难点与重点重点：电路的概念、电路的组成、电路的状态。
难点：电路状态的判断。
四、教具与学具准备教具：电源、导线、开关、用电器、电池。
学具：学生实验套件、导线、开关、用电器、电池。
五、教学过程1. 实践情景引入：让学生观察生活中常见的电路，如家庭电路、照明电路等，引导学生思考电路的概念和组成。
2. 知识讲解：讲解电路的概念、电路的组成以及电路的状态。
3. 实验操作：学生分组进行实验，连接简单的电路，观察电路的状态，学会判断电路的状态。
4. 例题讲解：通过例题讲解，让学生进一步理解电路的状态判断方法。
5. 随堂练习：让学生独立完成随堂练习，巩固所学知识。
六、板书设计板书设计如下：第三章电路第二节电路一、电路的概念电流沿着路径流动的路径称为电路。
二、电路的组成1. 电源2. 导线3. 开关4. 用电器三、电路的状态1. 通路：电流能够顺畅流动的状态。
2. 开路：电流无法流动的状态，也称为断路。
3. 短路：电流在不正常的情况下，直接从电源的正极流向负极的状态。
七、作业设计1. 请用彩笔描绘出一个简单的家庭电路图，并标明各部分名称。
答案：略(1) 电源、导线、开关、用电器依次连接，闭合开关后，电流能否流通？答案：能流通，通路状态。
(2) 电源、导线、开关依次连接，闭合开关后，电流能否流通？答案：不能流通，开路状态。
教科初中物理九上《3.2 电路》PPT课件
3．2 电路
1．提供电能的装置叫__电__源___，消耗电能的装置叫_用__电__器____。由 电源、用电器、开关、导线组成的电流路径叫做__电__路____。
2 ． 电 路 有 三 种 状 态 ， 即 __通__路___ 、 __开___路___ 、 __短__路___ ， __电__源__短__路___是绝对不允许的。
解：略
20．如图所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相 同的电线，为了辨别哪两个线头为同一根导线的两端，可以用如图所 示的测通器来测试，其操作过程如下：
(1)连接A和B，将测通器的m端连接在D上。当n端连接F时小灯泡发 光，连接E时小灯泡不发光。由此可以确定_C__E___为同一导线的两端。 (填字母，下同)
3．形成持续的电流条件：有电源且电路__闭__合____。 4．用符号表示电路连接的图叫___电__路__图___，画电路图时要注意规 范。
1．(3分)在手电筒的完整电路中，干电池是___电__源___，金属外壳是 __导__线____，金属外壳上的按钮是__开__关____，小灯泡是用__电__器_____。
(2)为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与 ___E___相连，另一端只需接触一根导线就能将两根导线辨别开。
12．如图所示是一个便携式充电器正在给手机电池充电，在充电过程
中，该手机电池相当于电路中的( D )
A．电源
B．开关
C．导线
D．用电器
13．下表所列家庭电路故障属于( A.短路 C．通路
B) B．断路 D．有的断路，有的短路
14．用两段导线、一节电池设法使一只小灯泡发光，某同学尝试了 如图所示的几种连接，你认为不能使小灯泡正常发光的是( B )

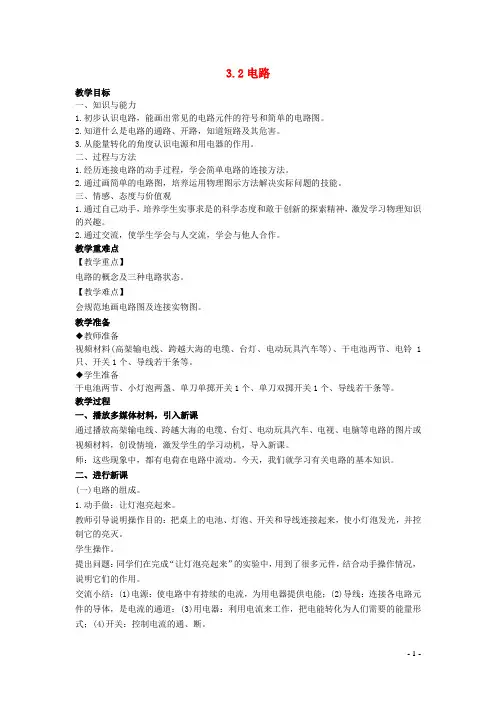

九年级物理上册第三章认识电路3-2电路教案新版教科版
3.2电路教学目标一、知识与能力1.初步认识电路，能画出常见的电路元件的符号和简单的电路图。
2.知道什么是电路的通路、开路，知道短路及其危害。
3.从能量转化的角度认识电源和用电器的作用。
二、过程与方法1.经历连接电路的动手过程，学会简单电路的连接方法。
2.通过画简单的电路图，培养运用物理图示方法解决实际问题的技能。
三、情感、态度与价值观1.通过自己动手，培养学生实事求是的科学态度和敢于创新的探索精神，激发学习物理知识的兴趣。
