Solarwinds网络性能监控租赁及服务解决方案

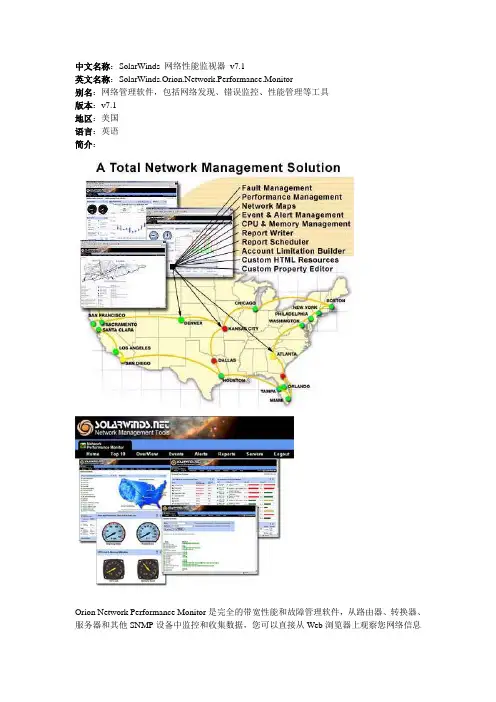

SolarWinds 网络性能监视器 v7.1
中文名称：SolarWinds 网络性能监视器v7.1英文名称：work.Performance.Monitor别名：网络管理软件，包括网络发现、错误监控、性能管理等工具版本：v7.1地区：美国语言：英语简介：Orion Network Performance Monitor是完全的带宽性能和故障管理软件，从路由器、转换器、服务器和其他SNMP设备中监控和收集数据，您可以直接从Web浏览器上观察您网络信息的实时统计表。
另外，Orion还能监控CPU负载、内存利用率和可用硬盘空间。
Orion NPM 高度可升级，能够监控10到10,000个网络节点。
Orion 7的新版本包含了更多的特色和改进。
按照网络规模，Orion提供了Network Performance Monitor SLX，SL100，SL250，SL500，SL2000等系列产品，其中，SLX基于CPU规模其监控节点数目不受限制；而SL100，SL250，SL500，SL2000分别最多可以监控100、250、500、2000个节点。
特性：故障管理和实用工具在一个单独的web页面上浏览上千个节点和接口的状态；选择向上/向下操作、带宽利用率、接口流量、错误和终止、信噪比（宽带网络），每一个元素都允许直接查看警告，并探寻路由器、转换器或服务器的问题。
CPU、内存和硬盘空间监控对设备的CPU负载、内存利用率进行监控和设置警告，包括Cisco路由器、Windows2000服务器、Win XP服务器和其他支持主机源MIB的设备。
监控硬盘空间利用情况，包括Windows2000、Win XP、Sun、Novell和其他支持主机源MIB的设备。
屏幕中将显示您网络中最高的10个CPU负载和内存利用率。
网络图从已有的网表、拓扑图甚至是世界或城市地图中导图。
图形制作器（map maker）允许您导入图形，并拖动节点到图形上使其变“热”。
保存图形时，通过所添加节点的当前状态对图形即时更新。
Solarwinds
网络设备监控工具Solarwinds 1、配置网络设备支持SNMP管理。
juniper防火墙：
Configuration->Report Settings->SNMP
如图进行配置：
然后在管理主机所在的端口开机SNMP管理
华为交换机：
开启snmp agent，这只community name。
然后配置snmp agent支持所有版本的SNMP协议。
2、配置Solarwinds对网络设备进行监控管理
安装好的Solarwinds界面如下右手边为各种监控工具
这里比较常用的有二个
Network Performance Monitor：用于查看当前网络的质量
Real Time Interface Monitor：用于查看设备各端口的实时流量
Network Performance Monitor
点击New添加节点，输入你要管理的设备的IP地址
选择Community string，输入在网络设备上定义好的Community，这里是solarwinds。
选择你要监控的端口
完成之后就可以通过snmp查看到目前网络设备的该端口的各项数据图表，有平均响应时间、通过的包数量等等，详细信息可以查看文档。
Real-time Interface Monitor
点击Select device,输入你需要进行管理的设备的IP地址和预先在设备上定义的Community string。
然后点击OK，再点击Monitor。
通过这个工具可以看到该设备当前各个端口的实时数据流量，也可以通过Statistics Group 选择需要显示的其他数据。

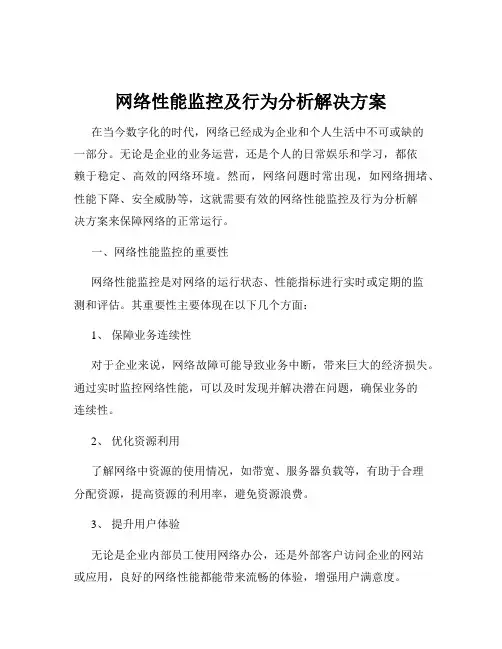

网络性能监控及行为分析解决方案
网络性能监控及行为分析解决方案在当今数字化的时代，网络已经成为企业和个人生活中不可或缺的一部分。
无论是企业的业务运营，还是个人的日常娱乐和学习，都依赖于稳定、高效的网络环境。
然而，网络问题时常出现，如网络拥堵、性能下降、安全威胁等，这就需要有效的网络性能监控及行为分析解决方案来保障网络的正常运行。
一、网络性能监控的重要性网络性能监控是对网络的运行状态、性能指标进行实时或定期的监测和评估。
其重要性主要体现在以下几个方面：1、保障业务连续性对于企业来说，网络故障可能导致业务中断，带来巨大的经济损失。
通过实时监控网络性能，可以及时发现并解决潜在问题，确保业务的连续性。
2、优化资源利用了解网络中资源的使用情况，如带宽、服务器负载等，有助于合理分配资源，提高资源的利用率，避免资源浪费。
3、提升用户体验无论是企业内部员工使用网络办公，还是外部客户访问企业的网站或应用，良好的网络性能都能带来流畅的体验，增强用户满意度。
4、预防安全威胁异常的网络行为可能是安全攻击的前兆，通过监控可以及时发现并采取措施防范。
二、网络性能监控的关键指标1、带宽利用率衡量网络中数据传输的繁忙程度，过高或过低的带宽利用率都可能表明存在问题。
2、延迟数据从源端到目的端所经历的时间，延迟过高会影响网络应用的响应速度。
3、丢包率传输过程中丢失数据包的比例，丢包率高会导致数据传输错误或不完整。
4、服务器负载服务器处理请求的繁忙程度，负载过高可能导致服务响应慢甚至崩溃。
5、网络连接数同时建立的网络连接数量，过多的连接可能导致网络拥堵。
三、网络行为分析的方法1、流量分析通过对网络中流量的监测和分析，了解不同应用、用户或时间段的流量分布情况，发现异常流量模式。
2、协议分析深入研究网络中使用的各种协议，确保协议的正确运行和优化，发现协议层面的问题。
3、用户行为分析跟踪用户在网络中的活动，如访问的网站、使用的应用等，了解用户的行为习惯和需求，同时发现异常行为。
solarwinds的使用方法
solarwinds的使用方法
SolarWinds是一种网络和系统管理工具，提供了许多功能和功能，帮助用户监视和管理其网络和系统。
以下是SolarWinds
的一些主要功能和用法：
1. 网络监视：SolarWinds可以监视网络设备，如路由器、交换机和防火墙，并提供实时数据和警报，帮助用户了解网络的性能和健康状况。
2. 网络流量分析：SolarWinds可以分析网络流量，并提供详细的流量报告和图表，帮助用户了解网络中的流量模式和瓶颈。
3. 网络配置管理：SolarWinds可以管理和备份网络设备的配置，并提供变更管理功能，帮助用户跟踪和记录设备配置的变化。
4. 应用程序监视：SolarWinds可以监视应用程序的性能和可用性，并提供实时数据和警报，帮助用户快速识别和解决应用程序故障。
5. 虚拟化管理：SolarWinds可以监视和管理虚拟化环境，如VMware和Hyper-V，并提供虚拟机性能和资源使用情况的报
告和警报。
6. 数据库管理：SolarWinds可以监视和管理数据库系统，如SQL Server和Oracle，并提供数据库性能和空间使用情况的报
告和警报。
7. 日志管理：SolarWinds可以收集、分析和报告系统和应用程序的日志数据，帮助用户识别和解决潜在的问题。
8. 资产管理：SolarWinds可以跟踪和管理网络设备和软件许可证，帮助用户了解公司的资产和许可证的使用情况。
使用SolarWinds的方法包括安装和配置软件、添加监视设备或应用程序、设置警报和报告、查看和分析数据，以及根据需要进行操作和管理。
具体的使用方法可以参考SolarWinds的官方文档和帮助资源。
完整SolarWinds解决方案(通用201602Update)
昆仑永通（北京）信息技术有限公司 2014 年 7 月 18 日
SolarWinds 监控管理解决方案
目
ห้องสมุดไป่ตู้
录
SolarWinds 网络监控解决方案 ....................................................................................................... 1 1 2 概述 ............................................................................................................................................. 4 网络监控背景............................................................................................................................. 5 2.1 2.2 2.3 3 4 网络性能现状 ............................................................................................................ 5 问题的症结 ................................................................................................................ 5 解决之道..................................................................................................................... 5
SolarWinds简述
模块简述（续）
Fail Over Enigne：热备引擎，实现对网络类及服务器应用类所有模块 的双机高可用功能； Polling Engine：轮询引擎，当监控元素每超过5000时，需要增加一 个PE，实现监控采集的负载均衡； WebServer Engine：WebServer引擎，当访问solarwinds系统的人数 较多时，需要增加此引擎做web访问的负载均衡； EOC Enterprise EOC（Enterprise Operations Console）：企业操作控制台，提供统 Console 一的界面来监控整个企业网络，收集以分布式模式部署的solarwinds 各模块的监控数据，并进行整合展现； Storage Manager：存储管理器，可实现对所有品牌存储产品的性能 容量监控，支持DAS、NAS及SAN各种存储环境； Backup Profiler：备份分析器，可在统一平台下实现对各种备份软件 的监控，并可以全程查看整个备份过程； Virtualization Manager：虚拟架构管理器，支持对Vmware虚拟架构 的物理机、虚拟机环境从应用到存储的全方位的监控；
SolarWinds产品构成
SolarWinds
网络类： NPM、 NCM、 NTA、 IPAM、 UDT、 IPSLA服务器及 应用 Nhomakorabea： APM
存储备份 类： Storage Manager、 Backup Profiler
虚拟架构类： Virtualization Manager
扩展类：Scalability Engines （Fail Over Enigne 、Polling Engine、WebServer Engine）、 EOC
概念补充：
监控元素:（需要增加的PE的一般只是NPM和APM模块）
SolarWinds使用报告
SolarWinds使用报告一．安装说明1.点击SolarWinds-Engineers-Toolset-V9.exe进行安装2.遇到要输入个人信息的窗口，直接点击“Skip this and Enter software license key now”3.点击运行“keygen.exe”,将序列号复制进Serial选项框，点击“Generate”4.将生成的激活码复制进“Enter Software License Key”，点击“Continue”5.至此安装完成二．Network Monitor使用说明1.运行SolarWinds Toolset Launchpad，点击第三项NetworkMonitoring(网络性能监控)2.点击Network Monitor，打开如图界面3.点击“Add”，添加要监控的终端，输入IP地址4.弹出该终端的详细信息，其中有丢包率，响应时间，平均响应时间，开机时长等信息5.点击“Events”，显示该终端更换状态的确切时间6.点击“chart”，详细丢包百分比，平均响应时间，以图表形式显示，底部列表可选择“近一周内”，“近30天内”等等的数据7.面板中还有一些小功能，如ping、telnet，“trace”用来查看此终端所经路由三．Network Performance Monitor使用说明1.点击“NetworkPerformanceMonitor”，弹出界面如图此程序可用来监控路由交换设备，包括其每个端口的上下行流量，但在监控路由交换前，需要配置交换机SNMP协议读取的参数①CISCO设备SNMP配置：在IOS的Enable状态下，敲入config terminal进入全局配置状态；snmp-server community *** ro配置本路由器的读取参数为***②华为设备SNMP配置使用system-view命令进入系统视图模式Snmp-agent community read *** 配置本路由器连接时读取参数为***配置完snmp read的参数后，便可监控此路由交换设备2.点击左上角“NEW”，输入将要监控的设备的管理IP地址，点击“next”3.在此栏中输入在路由交换设备中设置的读取参数，点击“Finish”完成添加4.添加完成后，便可监控每个端口的各项数据，端口前红点表示此端口处于关闭状态，绿点表示开启状态，点开下拉列表后，可以详细的查看该端口各项数据，如平均上下行流量、错误报告等等。
9.3SolarWinds管理软件(精)
9.3 Solar Winds 管理软件
9.3.2 Solar Winds的基本使用 4.设备MIB扫描 (1)选择Compare Running and Startup Configs 选 项，输入被管理设备的IP地址和可读写Community String， 单击Compare Running and Startup Config按钮，扫描被 管理设备的相关配置信息。 (2)选择MIB Browser 中的MIB Viewer选项，输入被 管理设备的IP地址和Community String，选择一个要下载 的MIB Table，单击Download MIB Table按钮，开始下载 被管理设备MIB库的相关信息。
9.3 Solar Winds 管理软件
9.3.2 Solar Winds的基本使用
(2)打开“开始”菜单里的“Network Performance Monitor”命令，在打开的窗口中选择“Nodes” →“Add Node”命令，在弹出的对话框中输入要管理节点的IP地址 或主机名称，并输入SNMP密码字。 (3)在弹出的窗口中选择要监控的接口后单击OK按钮。
9.3 Solar Winds 管理软件
9.3.2 Solar Winds的基本使用 6.安全检查 (1)选择Security Check选项，在打开的窗口中输 入管理设备的IP地址Community String，单击Attempt Break In按钮，实现对被管理设备的安全性检查。 (2)选择SNMP Brute Force Attack选项，实现对 SNMP的密码字的探测过程，在窗口中拖动滑块设置探测 速度。
9.3.2 Solar Winds的基本使用
2.Router CPU的配置和管理 进行Router CPU的配置和管理的步骤如下： (1)选择“Performance Monitoring”→“Router CPU Load”命令，弹出的窗口，选择Add New CPU Load Bar，输 入目标路由器的IP地址和SNMP密码字。 (2)单击OK按钮后，出现关于Router CPU的相关监视情 况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Solarwinds网络性能监控租赁及服务解决方案网络性能监控服务解决方案目录前言 (3)一网络性能监控和流量管理的重要性 (4)二需求分析 (5)三解决方案 (5)3.2.1Solarwinds系列产品概述 (6)3.2.2产品构架图 (7)3.2.3网络解决架构图 (8)3.2.4采用Solarwinds Orion监控 (8)CPU、memory 、Disk、接口流量、接口状态、接口丢包率监控。
(8)3.2.5采用solarwinds toolset 实现对网络监测和分析以及网络故障及时发现。
(11)3.2.6采用Orion NetFlow Analyzer流量分析器 (15)`3.2.7采用Orion Application Performance Monitor实现对服务器进程的性能监控和状态警报, (17)3.2.8 Network Configuration Manager 进行批量上传下载修改备份网络设备的配置 (18)3.2.9 IPAM (23)3.2.10 LANsurveryor (24)四项目建设的投资回报 (25)4.1主动性网络管理，减少网络瘫痪和性能下降的时间 (25)4.2减少解决网络故障的时间 (25)4.3减少或延迟资金投入，降低网络运营费用 (26)4.4优化网络流量，合理利用网络资源，提高关键业务的生产力 (26)4.5增强网络安全 (26)4.6预防问题程序造成的故障 (26)4.7 有效的统计报告和事件日志 (26)五Solarwinds 安装实施 (27)六总结 (27)七售后服务细则 (28)前言网络接入成本不断降低，企业上网不再是大企业大机构的专利，中小企业用户利用宽带接入手段只需付出很少的开支，就可以同样享受到互联网信息高速公路的便利。
继电话、传真之后，互联网成为企业又一个主要对外沟通手段，而且大有取代前两者的趋势。
不仅如此，越来越多的企业不再满足于网上浏览、电子邮件等初级信息应用，逐渐开始关注远程视讯会议、IP电话等网络通讯手段，ERP/ERM、OA等信息管理应用也被越来越多的企业所采纳。
通过组建跨地域的企业Intranet，企业将分散在各地的结构联成一个整体，显著提高了工作效率，有效降低了管理成本。
另外，通过建设企业门户网站，开展电子商务应用，网络帮助企业不断赢得新的商机。
网络信息技术已经成为企业日常运行中不可缺少的一个重要环节，网络服务的中断或者性能降低都会导致企业遭受重大直接经济损失，或者间接引起运营成本的增加。
网络在企业日常运行中的重要地位，决定了网络运行维护成为企业IT人员的首要工作。
然而长期以来，网络管理人员对于网络上流量的有多少，什么时间流量最高，流量中不同协议和应用的分布等情况一概不知，唯一能够确定的就是网络通或是不通。
由于只能维持最低限度的网络管理，当出现网络性能下降的情况时，技术人员无法及时做出判断，并采取有效措施加以解决。
IT管理员将需要更多工具和服务，来提高网络可视性，并在发生网络问题前进行主动规划和防御.一网络性能监控和流量管理的重要性1.1 影响网络性能的原因网络技术发展日新月异，各类新型应用不断涌入，如流媒体通信、Web会议、IP语音等。
这类应用为网络增光添彩的同时，也消耗掉大量带宽，使网络不堪重负，最终导致整个网络性能降级.应用性能是最值得关注的一个问题。
据有关调查表明，有近32%的用户反映他们的网络应用性能明显降级，43%的用户认为在过去一年中网络速度在不断降低。
导致网络应用性能降级的因素是多方面的。
从IT主管角度看，公司员工过于分散以及公司内部部门划分过多是最重要原因；同时多数IT主管认同一点，即网络性能降级最终会妨碍企业生产效率的提高，并影响到客户服务。
而且这项调查还发现，有三分之一的公司已经推迟配置ERP、CRM、门户站点或其它网络应用，原因是它们或多或少地影响到网络性能。
超过三分之一的被调查者承认，由于担心网络在负荷激增的情况下难以高效运转，他们已经推迟采纳对一些关键商务的应用.1.2问题的症结由此可见，找出引发网络性能问题的症结所在是关键。
可将网络应用大体为分为约束性和非约束性访问，后者如Web冲浪、对等（peer-to-peer）文件共享操作和实时通信。
另一个问题是很多公司往往不知道网络都运行有哪些应用系统。
只有四分之一的被调查者回答他们准确知道哪类应用在运行，它们占用带宽几何；有39%的用户估计，非约束性应用占据了21%到40%的网络带宽。
二需求分析客户威立雅水务集团考虑到投资有效性的问题，旨在解决整个西区、北区网络的复杂管理难题的前提下，希望通过软件作为服务的模式租赁使用SOLARWIND软件，通过部署相关NMS软件到自有数据中心，实现全网的设备监控服务。
设备监控服务的范围主要涉及到：由于使用模式的个性化，客户希望集成商（或者服务提供商）能够提供一站式、端到端的服务，这主要包括：1. 软件的基础安装和配置；2. 网络环境的连通性测试；3. 版本的日常升级和排错服务；4. 网络运行报告的定制化工作；5. 用户的基础培训等；三解决方案一般来说，网络管理者所需要了解的是各个网段的使用情形，频宽的使用率，网络问题的瓶颈发生于何处。
当网络问题发生时，必须能够很快地区隔出问题的发生原因，可能是线路问题、网络设备问题、或者是路由器的设定问题。
一个有经验的管理者要回答这些问题并不难，但是如果所管理的网络范围过于庞大，那么就可能需要一个有效率的网管系统了。
透过网管系统可以协助网络架构管理，并显示网络上目前发生的各种流量与运作情形。
若发生问题时，也能够减少许多处理时间。
以牵涉的节点数量以及能够在节点上执行的协议组合而言，网络都是一个复杂的系统。
即使将范围局限在单一行政范围内，还是可能包含数十个路由器及数百、甚至数千台主机。
如果考虑在任一节点上保存及处理的所有状态，例如地址转译表、路由表、TCP连接状态等，那么很容易就陷入充满各种数据的茫茫大海中。
3.1方案目的针对网络环境的实际需要，对服务器，路由和交换机进行了监测和管理具体添加CPU、memory 、Disk、接口流量、接口状态、接口丢包率,流量流向,协议使用分布,网络增长趋势等监测器,并绘制和发布网络拓扑图, 设置专门的邮件报警,在超过预设阈值时发送报警邮件，故障恢复同样发送通知邮件.同时通过长期对公司网络性能监控，在业务网络出现瓶颈前升级，避免有网络性能下降造成的业务损失,实现对网络监测和分析以及网络故障及时发现。
.并且需长期保存监控数据，以作同期数据比较.3.2方案实施3.2.1Solarwinds系列产品概述SolarWinds是一个基于多Agent体系结构的分布式网络性能监控系统,用于网络性能监测和性能分析.该系统根据管理员配置的任务模型主动、智能和协作地监控网络,利用Agent技术从网络节点收集数据,并分析出其潜在的错误.orion是专门为各种复杂的网络环境开发的网络管理、网络监控和网络探测工具，能够满足电信运营商、大中院校、企事业单位对网络管理和专业咨询的不同需求SolarWinds与用户共同关注网络管理软件的使用：●网络管理软件的简便的安装和方便使用;●网络状态监测管理系统直观的操作；●监测数据、设备状态、故障时间能更快速发现；●专业的SolarWinds网络性能监视管理系统，在全球得到最广泛的使用。
超过45%的全球财富500强公司使用SolarWinds 系统来管理他们的网络。
3.2.2产品构架图3.2.3网络解决架构图3.2.4采用Solarwinds Orion监控CPU、memory 、Disk、接口流量、接口状态、接口丢包率监控。
产品介绍:Orion Network Performance Monitor是全面的带宽性能监控和故障管理软件，能监控并收集来自路由器、交换机、服务器和其他SNMP设备中的数据，您可以直接从Web浏览器上观察您网络信息的实时统计表。
另外，Orion还能监控CPU负载、内存利用率和可用硬盘空间。
Orion NPM高度可升级，能够监控10到10,000个网络元素。
Orion新版本包含了更多的特色和改进，其中最为显著的是Orion同网络工具箱的集成功能，意味着您直接从Web网页上单击右键便可以启动您的Engineer’s Edition工具箱。
另外，Orion还提供了新的安装向导，一小时之内您就可以完成安装操作。
Orion 网络性能监控器是一个服务器端的解决方案，让您管理整个企业网络并有大量的可通过web访问的图表来显示网络中的设备和线路的详细状态和使用情况。
Orion 网络性能监控器能跟踪和记录带宽的使用情况并在用户定义的极限被触及的时候通过email等方式进行警告。
它运用了SQL服务器开放结构数据库。
一些在线的可用信息包括：●使用百分比, 最小/ 最大/ 平均BPS , 平均信息包/ 秒●当前网路负荷, 最高网路负荷, 平均信息包大小●MAC 地址, 网络反应时间, 传输的总字节数●传输的信息包总量, 错误和丢弃, 多点传送通信量●Unicast 通信量, 平均响应时间, 信息包丢失百分比●IOS 版本和图像Orion 网络性能监控器为您提供：●Orion 系列网络性能监控器一个可升级的支持互联网的网络管理系统。
它直观和简便的使用使您在得到软件的几分钟内就能上手操作使用。
●性能管理使用SNMP来监控整个网络的运行表现。
实用的应用程序包括管理网路的带宽使用，检验运送服务等级协议(SLA)，监控路由器和交换机界面来获取网络通信状况和错误率，监视带宽使用趋势。
●监控和检验传输SLAs监控广域网(WAN)连接，由此你能核实你从电信和ISP处付费获得的服务。
你能监控数据帧传递，ATM，点对点等的利用情况。
●容量计划编制是网络管理中非常重要的一个环节。
Orion网络性能监控器帮助您通过监控路由器，交换机，服务器，防火墙和其它网络设备来管理整个网络。
你将知晓何时需要升级，添加设备或是增加带宽。
●错误管理提供你需要的能力来保持你网络的可用性。
全面的警报引擎和事件监控器帮助您立即识别和诊断网络问题，从而把损耗和检修事件降到最低。
3.2.5采用solarwinds toolset 实现对网络监测和分析以及网络故障及时发现。
产品介绍:SolarWinds Engineer’s Edition是一套网络管理软件，包括网络发现、错误监控、性能管理等工具,是为网络工程师开发的专业工具，它特别注重以下一些特性：●简便的使用●发现的速度●显示信息的精确性●可测量性●独立的硬件SolarWinds 网络管理工具包含配置管理,带宽和网络性能监控,发现和错误管理等40多种应用程序工具。
