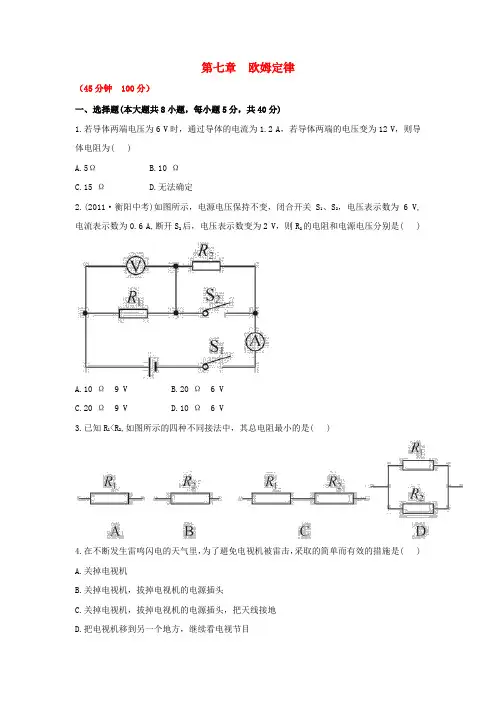

第七章欧姆定律（45分钟 100分）一、选择题(本大题共8小题，每小题5分，共40分)1.若导体两端电压为6 V时，通过导体的电流为1.2 A，若导体两端的电压变为12 V，则导体电阻为( )A.5ΩB.10 ΩC.15 ΩD.无法确定2.(2011·衡阳中考)如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为 6 V,电流表示数为0.6 A,断开S2后，电压表示数变为2 V，则R2的电阻和电源电压分别是( )A.10 Ω 9 VB.20 Ω 6 VC.20 Ω 9 VD.10 Ω 6 V3.已知R1<R2,如图所示的四种不同接法中，其总电阻最小的是( )4.在不断发生雷鸣闪电的天气里，为了避免电视机被雷击，采取的简单而有效的措施是( )A.关掉电视机B.关掉电视机，拔掉电视机的电源插头C.关掉电视机，拔掉电视机的电源插头，把天线接地D.把电视机移到另一个地方，继续看电视节目5.(2011·山西中考)如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关，闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0;在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数.则下列判断正确的是( )A.电子秤刻度表是一个电流表，它的示数越小说明所称物体质量越大B.电子秤刻度表是一个电压表，它的示数越大说明所称物体质量越大C.电子秤的AB部分是一个滑动变阻器，且A端为绝缘体D.电子秤所称物体的质量越大，消耗的电能越少6.如图所示的电路中，R1=10 Ω，R2=20 Ω.闭合开关S后，电压表与示数之比为( )A.3∶1B.3∶2C.2∶1D.1∶17.(2011·潍坊中考)如图所示电路，电源电压保持不变.闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中( )A.滑片P是向左滑动的B.电压表V的示数逐渐变小C.电流表A的示数逐渐变小D.电流表A与A1的示数差逐渐变小8.(2010·荆州中考)在如图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作.过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是( )A.可能是灯L断路B.可能是电阻R断路C.一定是灯L短路D.一定是电阻R短路二、填空题(本大题共6小题，每空2分，共26分)9.小明在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成如图所示U-I关系图象，则甲、乙两个电阻串联后总电阻是_______Ω；这两个电阻并联后接在6 V 电源上，干路中的电流为_______A.10.(2011·重庆中考)在如图所示的电路中，电源电压为3 V.闭合开关S，电流表的示数为1.2 A，电流表的示数为0.3 A，则通过R1的电流是_______A，R2的阻值是_______Ω.11.人体安全电压不高于36 V，当通过人体的电流接近 30 mA时就会有生命危险.据此可以推断，人体是________(填“导体”或“绝缘体”)，人体电阻约__________Ω.12.(2011·株洲中考)有两个电阻，R1=4 Ω，R2=6 Ω，如果把它们并联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则I1∶I2=______，U1∶U2=_______.13.如图所示的电路中，R 1、R2均为定值电阻,电源电压不变.闭合开关S1、S2，两电表均有示数；再断开开关S2，则电流表示数______，电压表示数_______，电压表与电流表的示数之比_______.(均选填“变大”、“变小”或“不变”)14.定值电阻R1和R2分别标有“10 Ω 1 A”和“20 Ω 0.5 A”的字样，现将它们串联起来接到某电源两端，为了不损坏电阻，该电源电压不能超过______V；若将它们并联起来，在不损坏电阻的情况下，干路上最大电流是_____A.三、实验探究题(本大题共2小题，共19分)15.(7分)(2011·绍兴中考)小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压值为6 V，改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中.(1)实验过程中，移动变阻器滑片时，眼睛应注视________(选填序号)；A.变阻器滑片B.电压表示数C.电流表示数(2)在丙图中，用笔画线代替导线，将电压表正确连入电路；(3)实验中，他所选择的变阻器是________(选填序号)；A.10 Ω 0.5 AB.20 Ω 1 AC.50 Ω 2 A(4)乙图中阴影部分面积表示的科学量是___________；(5)实验过程中，如果出现了电流表示数为0,电压表示数接近 6 V,电路发生的故障可能是________________________________________________________.16.(12分)在“伏安法测定值电阻”的实验中，小明同学所用的电源电压恒定不变，但电源电压未知，滑动变阻器标有“20 Ω 1.5 A”字样，电压表和电流表的量程合适，但已连接了部分电路，如图甲所示.请你接着完成下列问题：(1)用笔画线代替导线，将图甲中的电路连接完整.(2)当电压表示数为2.4 V时，电流表的示数如图乙所示，则其示数为______A,电阻丝的电阻为_______Ω.(3)进行了上步计算后，小明认为实验就完成了，小亮则认为，仅这样就得出电阻的阻值不够可靠.原因是____________________________________________.(4)小芳连接电路后，闭合开关，移动滑动变阻器滑片的过程中发现，电流表示数变大时，电压表示数反而减小，电流表示数变小时，电压表示数反而增大.经检查所用器材均完好.你认为出现上述实验现象的原因是________________.(5)小芳正准备继续实验，发现电压表已损坏.她利用余下的电流表和滑动变阻器完成对R x 的再一次测量.请你在图丙中画出设计的电路图，并完善下列步骤.①按照电路图连接好电路；②调节滑动变阻器的滑片，使接入电路的阻值为_________时，读出电流表的示数I1；③再调节滑动变阻器的滑片，使接入电路的阻值为________时，读出电流表的示数I 2； ④根据已知条件和测量结果，写出定值电阻的表达式：R x =_________.四、计算题(15分)17.(2011·重庆中考)从2011年5月11日起，执行酒驾重罚新规定.交警使用的某型号酒精测试仪的工作原理相当于如图所示.电源电压恒为9 V ，传感器电阻R 2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R 2的电阻为80 Ω.使用前要通过调零旋钮(即滑动变阻器R 1的滑片)对测试仪进行调零，此时电压表的示数为8 V.求：(1)电压表的示数为8 V 时，电流表的示数为多少?(2)电压表的示数为8 V 时，滑动变阻器R 1的电阻值为多少?(3)调零后，R 1的电阻保持不变.某驾驶员对着测试仪吹气10 s ，若电流表的示数达到0.3 A ，表明驾驶员醉驾，此时电压表的示数为多少?答案解析1．【解析】选 A. R=U/I =6 V/1.2 A=5 Ω；电阻是导体本身的性质，不随电压和电流的变化而变化，所以导体两端电压变为12 V 时，电阻仍为5 Ω.2. 【解析】选B.闭合S 1、S 2时，电路中只有电阻R 1，故此时电压表示数即为电源电压，根据欧姆定律可得，1U 6 V R 10I 0.6 A===Ω，当S 1闭合、S 2断开时，电路中R 1和R 2串联，电压表测量的是R 1两端电压，为2 V ，则R 2两端电压为6 V-2 V=4 V ，根据1122R U R U =可得，电阻R 2的阻值为R 2=2R 1=2×10 Ω=20 Ω. 3. 【解析】选D.几个电阻串联相当于增加了导体的长度，所以串联的总电阻大于其中的每个电阻，所以C 总电阻最大；几个电阻并联相当于增加了导体的横截面积，所以并联的总电阻小于其中的每个电阻，所以D 总电阻最小.4. 【解析】选C.发生雷电时，为避免大电流通过电源线或天线击坏电视机，应同时断开电源和拔出天线并接地.5. 【解析】选C.保护电阻、电子秤刻度表与滑动变阻器组成串联电路，所以电子秤刻度表应该是一个电流表，故选项B 错误.当秤盘内物体的质量变大时，滑片向下移动，滑动变阻器的阻值变小，电流表的示数变大，在相同的时间内消耗的电能变大，所以选项A 和D 错误.当秤盘内没有物体时，电路应该处于开路状态，所以A 端应该为绝缘体.故选项C 正确.6. 【解析】选B.由电路图可知R 1、R 2串联，电压表测R 1、R 2的电压，电压表测R 2的电压，根据串联电路中电压与电阻成正比可知：11222U R R3032U R 20+===∶，故选B.7. 【解析】选C.电流表A 1的示数逐渐变小，说明滑动变阻器阻值变大，滑片P 是向右滑动的，A 错；电压表测量电源电压，示数始终不变，B 错；电流表A 1的示数逐渐变小，R 2中电流大小不变，所以电流表A 的示数逐渐变小，C 对；因为R 2中电流大小不变，所以电流表A 与A 1的示数差不变，D 错.8. 【解析】选A.如果灯L 断路，则电压表串联在电路中，电路中几乎无电流，电压表显示电源电压，故A 对；如果是R 断路，无示数，无示数，B 错；如果灯L 短路，示数变大，示数减小，但“一定”不对；如果R 短路，两表示数都变大，故C 、D 不对.9. 【解析】图象中横坐标表示电流,纵坐标表示电压,当电压为3 V 时,I 甲=0.3 A, I 乙=0.6 A,故 R 甲=U/I 甲=3 V/0.3 A=10 Ω，R 乙=U/ I 乙=3 V/0.6 A=5 Ω，甲、乙两个电阻串联后总电阻是10 Ω+5 Ω=15 Ω；并联后接在6 V 电源上，UU 6 V 6 V I 1.8 A R R 105=+=+=ΩΩ并甲乙.答案：15 1.810. 【解析】由题图知，R 1与R 2并联，电流表测量干路中的电流，电流表测量R 2的电流.通过R 1的电流I 1=I-I 2=1.2 A-0.3 A=0.9 A ；R 2的阻值为R 2=2U 3 VI 0.3 A= =10 Ω.答案：0.9 1011. 【解析】本题考查了欧姆定律的应用和安全用电的常识.R=U/I=36 V/0.03 A =1 200 Ω. 答案：导体 1 20012. 【解析】根据并联电路中电压的关系可知，各并联支路两端的电压相等，即U 1∶U 2=1∶1；由欧姆定律可知，电压一定时，电流跟电阻成反比，则I 1∶I 2=R 2∶R 1=3∶2.答案：3∶2 1∶113.【解析】当闭合开关S 1、S 2时，电阻R 1被短路，电压表测电源电压，电流表测R 2中的电流，电压表与电流表的示数之比等于电阻R2的阻值；再断开开关S2时，电阻R1、R2串联，电路中的电阻增大，故电流表的示数变小，此时电压表测R2两端的电压，故电压表示数也变小，而电压表和电流表的示数之比仍等于电阻R2的阻值，故示数之比不变.答案：变小变小不变14.【解析】因为串联电路中电流处处相等，电阻R1和R2串联使用，电流不能超过较小的电流0.5 A；并联电路两端电压相同，电阻R1和R2并联使用，电压不能超过电阻两端电压较小的一个.答案：15 1.515. 【解析】(1)更换不同的定值电阻后，应调节滑动变阻器，眼睛要观察电压表，直到定值电阻两端的电压与更换前相同.(2)电压表要并联在定值电阻的两端；根据乙图中的图象，实验过程中保持定值电阻两端的电压U=IR=0.4 A×5 Ω=0.2 A×10 Ω=0.1 A×20 Ω=2 V，故电压表应选0～3V量程.(3)当定值电阻R=20 Ω时，电流I=0.1 A，此时滑动变阻器两端的电压U′=6 V-2 V=4 V，滑动变阻器连入电路中的阻值U 4 VR40I0.1 A''===Ω，故选C.(4)阴影部分面积为0.2 A×10 Ω=2 V，表示定值电阻两端的电压.(5)电阻R处断路时，电压表串联在电路中，由于电压表电阻非常大，根据欧姆定律可知，电路中的电流几乎为0，电源电压几乎全部加在电压表两端.答案：(1)B (2)如图所示(3)C (4)电压 (5)电阻R处有断路16. 【解析】(1)连接电路时要注意，电压表与R x并联，滑动变阻器“一上一下”；两表量程选择要合适.(2)x U 2.4 V R 10I 0.24 A===Ω (3)为减小误差，应多次测量求平均值.(4)R x 和滑动变阻器串联,U=U x +U 滑动,U 不变,当R x 两端电压增大时,滑动变阻器两端电压会减小,结合题意可知,电压表与滑动变阻器并联了.(5)I 1·R x =(R 0+R x )I 2 02x 12R I R I I =- 答案：(1)(2)0.24 10 (3)见解析(4)电压表并联在滑动变阻器两端了(5)如图②0 ③最大值R 0 ④0212R I I I - 17. 【解析】(1)由题图知，R 1与R 2串联，电压表的示数为8 V 时，电路中电流 I=I 2=22U 8 V 0.1 A R 80==Ω(2)电压表的示数为8 V 时，R 1两端的电压 U 1=U-U 2=9 V －8 V=1 V通过R 1的电流I 1＝I ＝0.1 AR 1的电阻值111U 1 V R 10I 0.1 A===Ω (3)当R 1的电阻保持不变，电流表的示数I ′为0.3 A 时，R 1两端的电压：U ′1= I ′R 1=0.3 A ×10 Ω=3 V电压表的示数：U ′2=U-U ′1=9 V －3 V=6 V答案：(1)0.1 A (2)10Ω (3)6 V。

人教版八年级下册物理第7章欧姆定律练习资料附标准答案

第七章欧姆定律、伏安法测电阻（1、安全用电xHAQX （3）短路：（4（5）雷电R b 图6-551．如图6-54所示，将电压表先后并接在AB 处、BC 处、AC 处，当开关S 闭合后，电压表读数最大时，是接在（）A ．AC 处 B ．AB 处 C ．BC 处 D ．三处一样大2．在如图6-55所示地电路中，电池地电压为12V ，滑动变阻器R 地最大阻值是50Ω，电阻R 1地阻值为10Ω．当变阻器地p 端从a 端滑向b 端时，电流表地变化范围是（） A ．0.24A ～0.2A B ．0.2A ～0.24A C ．0.2A ～1.2A D ．1.2A ～0.2A 3．下面说法正确地是（）A ．电路断开后，电路中地电流为零，因此电源电压也为零B ．电路两端只要有电压，电路中就一定有电流C ．电压表有一定地量程，使用时选择地量程越大越好D ．在并联电路中，不论灯泡是大是小，每个灯泡两端地电压都相等 4．白炽灯泡地灯丝断开后，可把断头搭接起来继续使用，这时灯丝地（） A ．电阻变大，电流减小B ．电阻变小，电流增大C ．电阻和电流都增大D ．电阻和电流都减小5．发生电火灾后，产生应该做地是（）A ．用水灭火 B.用灭火器灭火 C ．用砂子灭火 D.切断电源并拔打119火警电话6．如图6-56所示电路中电源电压不变，当S 闭合，且滑片P 向左滑动时，各电表示数地变化情况是：（） A ．A 1表读数不变、A 2表读数变小、V 表读数变小 B ．A 1表读数变大、A 2表读数变大、V 表读数不变C ．A 1表读数变小、A 2表读数变大、V 表读数变大D ．A 1表读数不变、A 2表读数变大、V 表读数不变 7．张弛同学在做“用变阻器改变灯地亮度”地实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器地滑片，灯都不亮，为了检查电路故障，她另取一只电压表将表分别与小灯泡、开关并联时，表地指针均不动；将表与滑动变阻器并联时，表地指针明显偏转．则电路故障可能是A ．电源没电了 B ．小灯泡处开路 C ．滑动变阻器处开路 D ．开关处开路8、在“伏安法测电阻”地实验中，滑动变阻器不能起到地作用是()A ．改变电路中地电流B ．改变被测电阻两端地电压C ．改变被测电阻地阻值D ．保护电路9．小宁地探究小组在练习使用电压表时，军军把电压表接成了如图2-2所示地电路．当闭合开关时所发生地现象是：（）Ａ．灯泡亮、电压表有示数Ｂ．灯泡亮、电压表无示数Ｃ．灯泡不亮、电压表有示数Ｄ．灯泡不亮、电压表无示数10．两只电阻组成串联电路，R 1与R 2两端电压之比是4:1，若将这两只电阻并联，其电流之比：A ． 4:1B ．3:1C ．1:3D ．1:411、如图15－2所示，已知电阻R 1=3Ω、R 2=6Ω，电流表A 地示数是0.6A ，则电流表A 1地示数（） A ．0.6A B ．0.4A C ．0.2A D ．0.1A 12．如图15－12所示，AB 和BC 是由同种材料制成地长度相同、横截面积不同地两段导体，将它们串联后连入电路中，比较这两段导体两端地电压及通过它图15－2图15－15A ．AB BC U U >，AB BC I I < B ．AB BC U U <，AB BC I I =C ．AB BC U U >，AB BC I I =D ．AB BC U U =，AB BC I I <13．如图15－15所示地电路中，闭合S, 当开关 S 1从断开到闭合地过程中，下列说法中正确地是（）A ．S 1闭合后电流表 A 1、A 2示数相等B ．S 1闭合后电流表 A 1地示数比 A 2大C ．S 1闭合后电流表 A 1、A 2示数大小无法判断D ．S 1闭合后电流表 A 1地示数比A 2小二．填空题 1．滑动变阻器地制作原理是通过改变连入电路中地来改变地．为了使滑动变阻器对电路起到保护作用，一般将它联在电路中，并且通常在使用前将滑片调到地位置上．2．使用电压表时，如果被测电压超过了电压表地最大测量值，不仅测不出电压值，甚至会电压表．在不能预先估计被测电压地情况下，可以用法来判断被测电压是否超过量程．3．如图4，R 1=15Ω、R 2= 10Ω.当R 1增大到20Ω时，电压表示数将_______，若将R 1除去，电压表示数将_________，电流表示数__________.（填增大、不变、减小）4．甲乙两个电阻地阻值分别为4Ω和8Ω，若将它们串联后接在12V 地电源两端（电源电压保持不变），则通过甲电阻地电流是＿＿＿A ，乙电阻两端地电压是V.5．下表列出了一些材料制成地长1m 、横截面积为1mm 2地导线在20用一根金属丝来做滑动变阻器地电阻丝，在镍铬合金和锰铜丝之间，你应选用．6．两个定值电阻上分别标有“20Ω，1A ”和“20Ω，0．5A ”字样，将两定值电阻串联起来接在某一电路中，则该电路两端所加地最大电压为；若将两定值电阻并联起来接在某一电路中，则该电路两端所加地最大电压为．7．有两个电阻之比R 1：R 2=2：5，把它们串联在电路中，通过它们地电流强度之比I 1：I 2= ，加在它们地两端电压之比U 1：U 2= ；如果把它们并联在电路中，通过它们地电流之比I 1：I 2= ，加在它们两端地电压之比是U 1：U 2= ．8．某用电器地电阻是120Ω，要使电路中地总电流地1/5通过这个用电器，就跟这个用电器并联一个Ω地电阻；若要使用电器两端地电压是总电压地1/5，则应跟这个用电器串联一个Ω地电阻．9．触电时有电流通过人体，通过人体电流地大小取决于和，经验证明：只有地电压才是安全地．三．综合题1、阅读下列短文，回答短文后地问题：在探究“电流跟电压、电阻地关系”地过程中，一些同学做出了以下猜想：猜想 A ：电流可能跟电压成正比；猜想 B ：电流可能跟电阻成反比；猜想 C ：电阻可能跟电压成正比．图14B AC 图15－12为定值电阻，R´为滑动变阻器），并设计如下探究方案：步骤1 ：保持定值电阻R 地阻值不变，闭合开关后，调节滑动变阻器地滑片，使R 两端地电压成整数倍变化，如2v 、4v 、6v 等，分别读出并记录对应于不同电压地电流表地示数，比较每次电流表地示数是否成整数倍地变化.步骤2 ：换用不同地定值电阻，使电阻成整数倍变化，如5Ω、10Ω、15Ω等，调节滑动变阻器地滑片，保持每次定值电阻两端地电压不变，分别读出并记录对应于不同阻值地电流表地示数，比较每次地电阻值与电流值地乘积是否相等．（l）在闭合开关前，滑动变阻器地滑片应置于.（填“左”或“右”）步骤（1）中滑动变阻器地作用是.（2）“步骤2 ”地设计目地是为了检验上述猜想（A 、B 、C ) 中哪一个？答：此步骤中滑动变阻器地作用是，如果把电阻R由5Ω换成10Ω，滑动变阻器R’地滑片应向（“左”或“右”）移动.（3）你认为“猜想C ”是否正确？答：.2．在如图5所示地电路中，A、B、C、D为四个接线柱，当闭合开关后灯L不亮.现已确定是由于灯泡开路或短路引起地故障.要求：在不允许断开电路地情况下，请你先后用一个电压表、一个电流表、一根导线三种不同工具分别对故障进行判断，把方法和判断结果填入下表中（注意，每种工具各填写一种方法）.3、如图15所示地电路中，电源电压不变，当S、S1闭合，S2断开时，电压表示数为8V，当S、S1、S2都闭合时，电压表示数为12V，电流表示为1.5A.求：（1）电源电压；（2）R2地阻值.4. 如图13所示，电源电压为12V，且保持不变，电阻R1=20Ω动时，电流表、电压表上示数变化地最大范围分别是多少？图15第七章欧姆定律参考答案一、选择题AD DBDD CCCD BCB二．填空题1、电阻丝长度电阻串阻值最大2、烧坏试触3、不变不变减小4、1 85、铝线镍铬合金丝6、20v 10v7、1：1 2：5 5：2 1：18、30Ω 480Ω9、人体地电阻加在人体两端地电压不高于36v三、综合题1．右，使R 两端地电压成整数倍变化，B ，保持定值电阻两端地电压不变，右，不正确；2．略3、（1）12V （2）4Ω4. 解：当滑片置于最左端R 2=0，∴ V 2=01120.620V V I A R ===Ω当滑片置于最右端，R 2′=20，R 1与R 2串联12120.32020V V V I A R R R '====+Ω+Ω总 22220.3206V I R I R A V '''===⨯Ω=答：电流表变化范围是0.6A ～0.3A ；电压表变化范围是0～6V .图13版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.uEh0U。

八年级物理欧姆定律测试题及答案

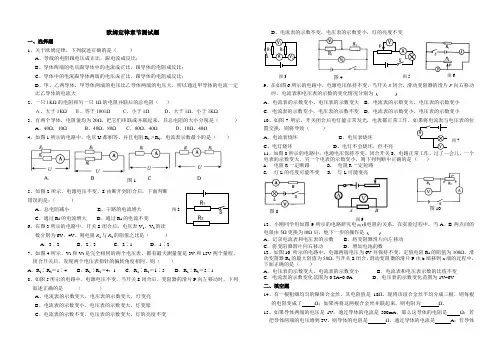

欧姆定律章节测试题一、选择题1、关于欧姆定律，下列叙述正确的是（） A 、导线的电阻跟电压成正比，跟电流成反比；B 、导体两端的电压跟导体中的电流成正比，跟导体的电阻成反比；C 、导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比；D 、甲、乙两导体，甲导体两端的电压比乙导体两端的电压大，所以通过甲导体的电流一定比乙导体的电流大2、一只1KΩ的电阻和另一只1Ω的电阻并联后的总电阻（）Ａ、大于1KΩ Ｂ、等于1001Ω C 、小于1Ω D 、大于1Ω，小于1KΩ3、有两个导体，电阻值均为20Ω，把它们串联或并联起来，其总电阻的大小分别是（） A 、40Ω，10Ω B 、40Ω，80Ω C 、80Ω，40Ω D 、10Ω，40Ω4、如图1所示的电路中，电压U 都相等，并且电阻R 1＞R 2，电流表示数最小的是（）5、如图2所示，电源电压不变，S 由断开到闭合后，下面判断错误的是：（）A 、总电阻减小B 、干路的电流增大C 、通过R 2的电流增大D 、通过R 1的电流不变6、在图3所示的电路中，开关S 闭合后，电压表V 1、V 2的读数分别为6V 、4V 。

则电阻R 1与R 2的阻值之比是（） A ．3∶2 B ．2∶3 C ．2∶1 D ．1∶27、如图4所示，V 1和V 2是完全相同的两个电压表，都有最大测量值是3V 和15V 两个量程，闭合开关后，发现两个电压表指针的偏转角度相同，则（）A ．R 1∶R 2＝1∶4B ．R 1∶R 2＝4：lC ．R 1∶R 2＝1∶5D ．R 1∶R 2＝5∶l8、如图5所示的电路中，电源电压不变，当开关S 闭合后，变阻器的滑片P 向左移动时，下列叙述正确的是（）A 、电流表的示数变大，电压表的示数变大，灯变亮B 、电流表的示数变小，电压表的示数变大，灯变暗C 、电流表的示数不变，电压表的示数变大，灯的亮度不变D 、电流表的示数不变，电压表的示数变小，灯的亮度不变图3 图59、在如图6所示的电路中，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右移动时，电流表和电压表的示数的变化情况分别为 ( )A ．电流表的示数变小，电压表的示数变大B ．电流表的示数变大，电压表的示数变小C ．电流表的示数变小，电压表的示数不变D ．电流表的示数变小，电压表的示数变小 10、如图7所示，开关闭合后电灯能正常发光，电表都正常工作，如果将电流表与电压表的位置交换，则将导致（）A 、电流表烧坏B 、电压表烧坏C 、电灯烧坏D 、电灯不会烧坏，但不亮 11、如图8所示的电路中，电源电压保持不变。

八年级物理下册第七章欧姆定律《欧姆定律》同步练习2 新人教版

欧姆定律同步练习一．我来选（1-7单选，8-10多选。

每小题3分，共30分。

）1、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是 ( )A．改变电路中的电流 B．改变被测电阻两端的电压C．改变被测电阻的阻值 D．保护电路2．现有一个水果电池和导线若干，水果电池的正负极求知，选用下列哪一器材，可判断水果电池的正负极（）A．电压表 B．电流表 C．变阻器 D．电灯3．小宁的探究小组在练习使用电压表时，军军把电压表接成了如图2-2所示的电路．当闭合开关时所发生的现象是：（）A．灯泡亮、电压表有示数 B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数 D．灯泡不亮、电压表无示数4．关于导体的电阻，下列说法正确的是（）A．导体两端的电压增大，其电阻一定增大 B．导体中的电流增大，其电阻一定减小C．若导体不接入电路，其电阻为0 D．导体的电阻与其两端电压及通过的电流无关。

5．图2所示的是小涛在测量一个电路时的电表示数，请你判断下列说法中正确的是：（）A．电流表的读数是2.3A B．电压表的示数是13VC．电流表的读数是2.3V D．电压表的示数是2.3V6．一只标有电阻值20Ω的定值电阻，若通过的电流是0.5A，那么电阻两端的电压是：（）A．40V B．10V C．0.025V D．条件不足7．两只电阻组成串联电路，R1与R2电阻值之比是4:1，这两只电阻两端电压之比：（）A． 4:1 B．3:1 C．1:3 D．1:48．下列说法不正确的是（）A．对人体的安全电压是36伏 B．家庭电路中的插座应与灯座串联起来C．在家庭电路中可以用铜丝代替保险丝 D．电能表是用来测量用户消耗电能的仪表9．下列关于安全用电的说法中正确的是：（）A．为了安全，人体不能靠近高压电 B．不能用湿手触摸开关C．高大建筑应安装避雷针 D．有金属外壳的用电器，其外壳不能接地10．如图所示，灯泡L1标有“3V、0.3A”的字样，灯泡L2的电阻为8.33Ω，电源电压为6V。

第七章《欧姆定律》同步练习(人教版八年级下) (6)及答案

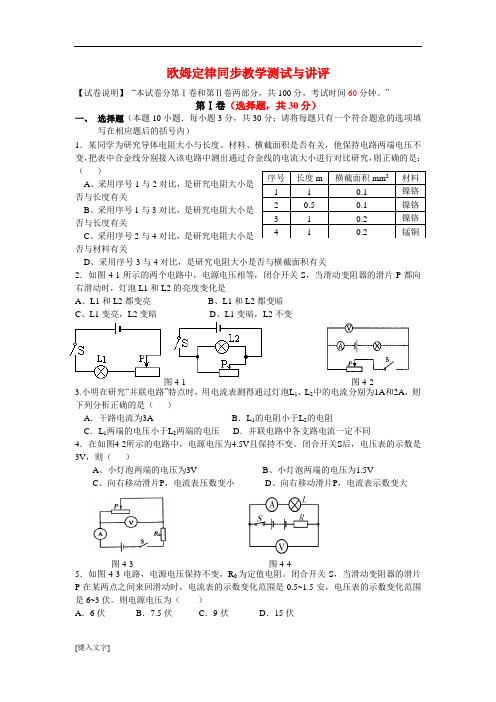

欧姆定律同步教学测试与讲评【试卷说明】 “本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分，考试时间60分钟。

”第Ⅰ卷（选择题，共30分）一、选择题（本题10小题．每小题3分，共30分；请将每题只有一个符合题意的选项填写在相应题后的括号内）1．某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是：（） A 、采用序号1与2对比，是研究电阻大小是否与长度有关 B 、采用序号1与3对比，是研究电阻大小是否与长度有关 C 、采用序号2与4对比，是研究电阻大小是否与材料有关D 、采用序号3与4对比，是研究电阻大小是否与横截面积有关2．如图4-1所示的两个电路中，电源电压相等，闭合开关S ，当滑动变阻器的滑片P 都向右滑动时，灯泡L1和L2的亮度变化是A 、L1和L2都变亮B 、L1和L2都变暗C 、L1变亮，L2变暗D 、L1变暗，L2不变3.小明在研究“并联电路”特点时，用电流表测得通过灯泡L 1、L 2中的电流分别为1A 和2A ，则下列分析正确的是（）A ．干路电流为3AB ．L 1的电阻小于L 2的电阻C ．L 1两端的电压小于L 2两端的电压D ．并联电路中各支路电流一定不同4．在如图4-2所示的电路中，电源电压为4.5V 且保持不变。

闭合开关S 后，电压表的示数是3V ，则（）A 、小灯泡两端的电压为3VB 、小灯泡两端的电压为1.5VC 、向右移动滑片P ，电流表压数变小D 、向右移动滑片P ，电流表示数变大5．如图4-3电路，电源电压保持不变，R 0为定值电阻。

闭合开关S ，当滑动变阻器的滑片P 在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5安，电压表的示数变化范围是6~3伏。

则电源电压为（）A ．6伏B ．7.5伏C ．9伏D ．15伏图4-1 图4-2图4-3 图4-46．在图4-4的电路中，电源电压保持不变。

物理欧姆定律专题练习(及答案)含解析精选全文

可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。

初二物理欧姆定律试题答案及解析

初二物理欧姆定律试题答案及解析1. 在某一温度下，连接在电路中的两段导体A 和B 中的电流与其两端电压的关系如图3所示，由图中信息可知( )A ．A 导体的电阻为10ΩB ．A 导体的电阻大于B 导体的电阻C ．A 导体两端电压为3V 时，通过A 导体的电流为0．6AD ．B 导体两端电压为0V 时，B 导体的电阻也为0Ω【答案】C【解析】由图可知：当A B 两端电压为3V 时，通过A B 中的电流分别是0.6A 和0.3A ，则R A ="U/" I A ="3V" /0.6A =5Ω，R B ="U/" I B ="3V" /0.3A =10Ω；故AB 选项错误，C 选项正确；因导体的电阻是导体本身的一种性质，与电压和电流无关，故D 选项错误．故选C ．2. 如图所示，已知电阻R ＝5Ω，当滑动变阻器R′的阻值为10Ω时，电压表的读数恰好为1V ；（1）求电源电压U 的值；（2）当滑动变阻器的滑片调节到某一位置时，电压表的示数变为1．5V ，则此时滑动变阻器接入电路的电阻为多少？【答案】（1）U ＝3V ；（2）R′＝5Ω。

【解析】由电路图可知，电阻R 与滑动变阻器串联，电压表测R 两端的电压，根据欧姆定律求出电路中的电流，根据电阻的串联和欧姆定律求出电源的电压；根据串联电路的电压特点求出电阻R 两端的电压，根据欧姆定律求出电路中的电流和滑动变阻器接入电路的电阻．（1）∵两电阻串联，∴电路中的电流I=I R =U R /R =1V/5Ω =0.2A ，电源的电压U=I （R+R′）=0.2A×（5Ω+10Ω）=3V ；（2）电阻R 两端的电压： U R =U-U′=3V -1.5V=1.5V ，电路中的电流I=U R /R ="1.5V/" 5Ω =0.3A ， ∴R′=U′/I ="1.5V" /0.3A =5Ω．3. 一位同学设计了一个风力测定仪，如图所示，O 是转动轴，OC 是金属杆，下面连接着一块受风板．无风时OC 是竖直的，风越强，OC 杆偏转的角度越大．AB 是一段圆弧形电阻，P 点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S ．通过分析可知：金属杆OC 与弧形电阻AB 组合在一起相当于一个，通过观察可以粗略地反映风力的大小．若要提高该装置反映风力大小的性能，可采取的方法是在电路中串联一个．【答案】滑动变阻器，小灯泡的亮度，电流表【解析】由图可知，金属杆OC随受风板移动时，弧形电阻AB接入电路的阻值发生变化，金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器；风越强，OC杆偏转的角度越大，BP段越小，电阻变小，电源电压不变，电路中的电流变大，灯泡越亮，所以通过灯泡的亮度判断风力的大小；在电路中串联一个电流表，风力变化时，电流表示数随之变化，根据电流表示数大小，可以知道风力大小；或者在灯泡两端并联一个电压表，风力大小变化时，弧形电阻AB接入电路的阻值随之变化，电路电流发生变化，灯泡两端电压发生变化，从而电压表示数随之变化，电压表的示数大小能反应风力的大小；因此，电路中串联一只电流表或在L两端并联一只电压表反映风力的大小．4.已知R1=4Ω，R2=6Ω，若将R1与R2串联在电路中，则R1与R2两端的电压之比U1：U2= ，电流之比为I1：I2= ;若将R1与R2并联在电路中，则R1与R2两端的电压之比U1：U2= ，电流之比为I1：I2= 。

第七章《欧姆定律》同步练习(人教版初二下)doc初中物理

第七章《欧姆定律》同步练习（人教版初二下）doc 初中物理第七单元检测 (欧姆定律)一、填空〔每空1.5分，共27分〕1、某导体的电阻是10Ω，通过它的电流是300 mA ，那么此导体两端的电压是 V ，假设在该导体两端加上12V 的电压，此导体的电阻是 Ω。

2、有两个电阻R 1和R 2串联在电路中，它们的阻值之比是5：3；那么通过它们的电流之比是，它们两端的电压之比是。

3、如图1所示，变阻器的最大值是10Ω，电阻R 为20Ω，AB 间的电压为10V 且保持不变，当滑片P 移动时，电压表的示数的变化范畴是从 V 到 V 。

定值电阻上最大电流与最小电流之比为 .4、某同学在老师的指导下，用电压表和电流表测家用照明灯泡的电阻，测得灯泡两端电压为220V ，通过灯泡的电流是0.28A ，那么该灯泡正常发光时灯丝的电阻值是＿＿＿Ω5、两电阻的阻值分不是R 1=8Ω，R 2=4Ω，串联后接于24V 的电源上，那么： R 1两端的电压是 V ，R 2两端的电压是 V ，电路总电流是。

6、一段导体两端电压为12V ，导体中的电流是2A ，那么此导体本身的电阻为 Ω；假如电压降为6V ，导体中的电流是 A ；电压降为0，导体的电阻等于。

7、在测小灯泡的电阻实验中，滑动变阻器的作用是；马容同学移动滑动变阻器滑片P 得到三组电流和电压的数据，如右上表所示，可知被测电阻的阻值是 Ω。

8、下表列出了一些材料制成的长1m 、横截面积为1mm 2的导线在20℃时的电阻值．导线银铜铝钨铁锰铜合金镍铬合金电阻R/Ω0.0160.0170.0270.0520.0960.441.1依照表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你应选用；假如要选用一根金属丝来做滑动变阻器的电阻丝，在铁丝和锰铜丝之间，你应选用．成绩次数 1 2 3电流表示数/A 0.35 0.4 0.48 电压表示数/V22.43课程标准的要求1．通过实验探究电流、电压和电阻的关系。

八年级物理下册第七章(欧姆定律)练习题2(无答案) 新人教版试题

欧姆定律一、选择题1.如图所示，当开关S 闭合，滑动变阻器的滑片P 向上移动时，电流表、电压表的示数变化情况是( )A.电流表示数减小，电压表示数增大B.两表示数都增大C.电流表示数增大，电压表示数减小D.两表示数都减小2.如图，关于开关的控制作用，下列说法正确的是（） A.当S 1、S 2都闭合时，灯L 2、L 3发光 B.只闭合S 2，灯L 1、L 3不发光 C.只让灯L 3发光，应该只闭合S 1 D.当S 1，S 2都断开时，灯L 1、L 3发光3.如图所示，闭合开关S 后，使滑动变阻器R 的滑片P 向左滑动，则（）A.电流表的示数变大，电压表的示数变大，灯变暗B.电流表的示数变小，电压表的示数变大，灯变亮C.电流表示数变大，电压表的示数变小，灯变亮D.电流表示数变小，电压表的示数变小，灯变暗4.小红在做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关S ，发现小灯泡L 不亮.接下来，以下做法最合理的是（） A.观察电流表的示数是否为零，判断电路是否断路 B.断开开关S ，更换额定功率更大的灯泡重新实验 C.断开开关S ，增加电池的个数重新实验 D.断开开关S ，拆掉导线重新连接电路5.将欧姆定律的基本公式R U I变形得到公式IUR ，关于IUR 的物理意义，下列说法中正确的是（）A.导体中通过的电流增大时，其电阻值反而减小B.加在导体两端的电压增大时，其电阻也会相应增大C.导体的电阻值可用电压与电流的值来计算，它等于导体两端的电压与通过的电流之比D.导体的电阻与加在两端的电压成正比，与通过导体的电流成反比 6.酒精测试仪可检测机动车驾驶员是否酒后驾车，如图是它的原理图.图中酒精气体传感器的电阻随酒精气体浓度的增大而减小，R0为定值电阻.如果测试时电压表示数越小，表明（）A.传感器的电阻越小B.通过传感器的电流越大C.测试到的酒精气体浓度越小D.测试到的酒精气体浓度越大7.为保证司乘人员的安全，轿车上设有安全带未系提示系统.当乘客坐在座椅上时，座椅下的开关S 1闭合，若未系安全带(安全带控制开关S 2断开)仪表盘上的指示灯将亮起，当系上安全带时，安全带控制开关S 2闭合，指示灯熄灭.下列电路图设计最合理的是( )8.如图所示的两个电路，它们的电源电压相等，闭合开关S ，当滑动变阻器的滑片P 都向左移动时（） A.L 1和L 2都变亮 B.L 1亮度不变、L 2变亮 C.L 1亮度不变，L 2变暗 D.L 1变亮，L 2变暗9.如图所示电路，电源电压不变，滑动变阻器上标有“2A 20Ω”字样.以下四个图像中，能正确表示当开关S 闭合后，通过小灯泡L 的电流I 与滑动变阻器连入电路的电阻R 的关系的是（）二、非选择题1.滑动变阻器是通过改变电阻丝连入电路中的来改变电阻的大小．在图1所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表V1示数与电压表V2示数的差值跟电流表示数与R1阻值的乘积的比值是（选填“大于1”、“小于1”或“等于1”）．2.在图2所示的电路中，电阻R1=4Ω，R2=2Ω，电源电压保持不变。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

欧姆定律实验题
九年级物理备课组
一、伏安法测电阻
1、实验原理是
2、实验器材：
3、变阻器的作用：、
4、闭合开关前滑片应放在：
5、为什么要测量几组数据？
思考：测几组数据时电流是逐渐增大好还是逐渐减小好？
二、分压法测电阻
器材：
电路图
步骤及计算式
三、分流法测电阻
器材：
电路图
步骤及计算式
四、例题
1用“伏安法”测量一只小灯泡的电阻．
⑴图甲是实验电路图，图上的圆圈表示电表，请在圆圈内填入相应的字母
⑵某实验小组通过改变灯泡两端的电压，进行了三次测量，
部分记录见上表．若电压表示数为2.50V时，电流表的指针位置如图所示，请你填写表格中的两个空格．
⑶老师看了该小组的记录，提示说：你们注意到三次测量的电阻相差较大这个现象吗？通过交流，其他小组也都有类似现象：灯泡电阻随电压增大、亮度增强而增大经讨论，同学
们认识到：实验有误差是肯定的，但这个现象不能单纯用误差来解释因为：如果是误差，那么三次测得的电阻值应该相差_______（选填“较大”或“较小”），并具有_______的特点（选填“逐次增大”、“逐次减小”或“时大时小”）后来，同学们注意到灯泡发热发光的特殊性，认为灯泡的电阻可能与_______有关，并通过查阅课本得到了证实 2.在“测量小灯泡工作时的电阻”实验中（小灯泡标有2.5伏）
（1）电流表选择的量程是，电压表选择的量程是
（2）如图乙是张亮同学根据甲图尚未完成的实物图，请你用笔线代替导线帮他将电路图连接完整。

（3）连接电路时，应将开关__________，经检查电路连接无误，闭合开关做实验前，应先将滑动变阻器连入电路的阻值调到___________，目的是__________。

（4）闭合开关S 后发现电压表有示数，而
电流表无示数，可能是以下原因的________造成的（填代号）。

A.灯泡L 短路
B.灯泡L 断路
C.滑动变阻器某处开路
D.开关S 接触不良
（5）故障排除后，张亮同学测出了四组数据，如下表所示，表中U 、I 、R 分别表示灯泡的电压，电流和电阻，请你计算出四次实验对应的灯泡电阻并填入表中的空格内：
3、某校的研究性学习小组通过研究发现了苹果的甜度和其电阻有一定关系，并初步得到了一种鉴别苹果甜度的方法．研究小组用甜度不同的苹果来进行实验（实验中所用的苹果事先由专业人员测量出了甜度），每次都给苹果加24V 的电压，测出通过苹果的电流，最终得
①分析实验数据可以初步得出的结论是：苹果越甜，其电阻越_____________． ②请你根据图像和表格中的数据，归纳出加24V 电压时，电流（用I 表示，单位用μA ）与糖浓度（用P 表示，单位用mg/ml ）的关系，用数学公式表达为__________________．如
果糖浓度达80 mg/ml 已感到甜了，那么当给某苹果加30V 的电压时，测量苹果中通过300μA 的电流，这个苹果是______（选填：“甜”或“不甜”）．
4、小明同学在用伏安法测电阻时发现电压表坏了，他找到了一个定值电阻、又找来了一个开关，请就原来有器材和找到的器材测量末知电阻
请画出电路图、写出步骤、推出计算末知电阻的计算式。
