2009年3月浙江省通用技术高考试题

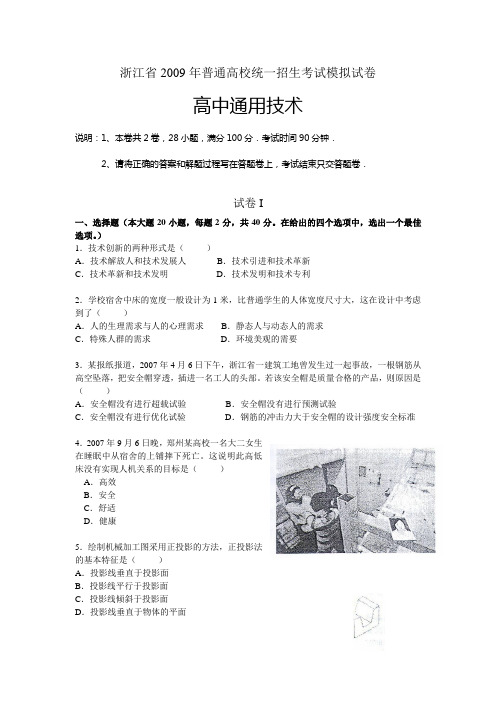

浙江省2009年高中通用技术普通高校统一招生考试模拟试卷
浙江省2009年普通高校统一招生考试模拟试卷高中通用技术说明：1、本卷共2卷，28小题，满分100分．考试时间90分钟．2、请将正确的答案和解题过程写在答题卷上，考试结束只交答题卷．试卷I一、选择题（本大题20小题，每题2分，共40分。
在给出的四个选项中，选出一个最佳选项。
）1．技术创新的两种形式是（）A．技术解放人和技术发展人B．技术引进和技术革新C．技术革新和技术发明D．技术发明和技术专利2．学校宿舍中床的宽度一般设计为1米，比普通学生的人体宽度尺寸大，这在设计中考虑到了（）A．人的生理需求与人的心理需求B．静态人与动态人的需求C．特殊人群的需求D．环境美观的需要3．某报纸报道，2007年4月6日下午，浙江省一建筑工地曾发生过一起事故，一根钢筋从高空坠落，把安全帽穿透，插进一名工人的头部。
若该安全帽是质量合格的产品，则原因是（）A．安全帽没有进行超载试验B．安全帽没有进行预测试验C．安全帽没有进行优化试验D．钢筋的冲击力大于安全帽的设计强度安全标准4．2007年9月6日晚，郑州某高校一名大二女生在睡眠中从宿舍的上铺摔下死亡。
这说明此高低床没有实现人机关系的目标是（）A．高效B．安全C．舒适D．健康5．绘制机械加工图采用正投影的方法，正投影法的基本特征是（）A．投影线垂直于投影面B．投影线平行于投影面C．投影线倾斜于投影面D．投影线垂直于物体的平面6．与立体图对应的三视图是（）7．下列产品不可能是标准件的是（）8．将铁质椅子（如图所示）的靠背拆除变为凳子，合理的加工方法是（）A．锯割加上锉削B．凿削加上锉削C．钻孔加上锯割D．钻孔加上锉削9．下列操作中工件夹持和操作方法都正确的是（）10．板凳的结构和跳板的结构不同，在使用中，我们希望板凳不发生明显的变形，而希望跳板能发生明显的变形。
这样的结构设计是基于（）A．不同的结构具有不同的强度B．不同的结构能承受不同的变形C．不同的结构能承受不同的力D．不同的结构具有不同的功能11．防盗门的结构设计中，需要最优先考虑的因素是（）A．成本B．结构强度C．结构稳定性D．个性化需要12．下列属于结构稳定性范畴的是（）A．广告牌架子被大风刮断B．大桥桥墩被油轮撞断C．大桥横梁因货车超重而被压断D．茶杯被碰翻倒13．下列图表中，不属于流程图的是〔〕A．列车运行时刻表B．学校课程表C．产品加工工序表D．零件的三视图14．以A3硬卡纸为主要原料制作规格为297mm×50mm×20mm的纸质梁，小明设计的纸质梁方案将材料分两部分，内部加强部分采用“M”型结构，外部为长方体，如右图所示。
2009年3月高考试卷分析
（1分） （1分） （1分） （1分）
（1分）
23．如图(a)~(e)所示为普通台扇待装配的零部件，图 (f)~(h)为装配过程的部分示意图，
(1)请根据示意图画出装配(a)~(e)所示零部件的流程方框 图。 (2)该装配流程中各步骤之间的时序具有 (填“可”或“ 不可”)颠倒的特征。
第23题评分说明（6分） 1、（5分） 1、 装a →装d → 装c → 装e → 装b 或
A、尺寸大小适合中学生使用； B、防风装置具有新创意； C、结构合理，必要时用文字说明； ①画出你的设计意图，必要时用文字说明； ②在草图上标注畚箕的长、宽、高尺寸， 指明各部分所用的材料； ①说明你的设计方案是如何实现防风功能 的； ②说明你的设计方案中除防风功能外的两个特色；
设计题常见的错误分析
第26题评分说明（12分）
1、（4分）
①在卫生设施（水龙头，脸盆，水槽）前提下
安装高度（或位置、距离）、人机关系 （2分）
方便使用、舒适度 （1分）
拉手或把手高度
（0分）
②卫生间大小（尺寸、空间） （2分）
适合轮椅进出，差距，门宽 （1分）
舒适、适用、安全 （1分）
拉手宽、尺寸，高度 （0分）
(3)若试验后发现拉手与墙体的连接发生松动，请在下列 选项中选择能够增强连接强度的措施，并把选项序号填写 在“ ”处。 ①增加拉手安装板的厚度； ②增加拉手安装板的面积； ③选用更长的膨胀螺钉； ④选用直径更大的膨胀螺钉
第24题评分说明：（6分）
1、（3分） 整体性 科学性
2、（3分) ①④⑤
综合性
25、传统列车的动力装置集中安装在机车上，在 机车后面挂着许多没有动力装置的客车车厢。我 国新开发的动车组把动力装置分散安装在客车车 厢上，使其既具有牵引动力，又可以载客，提高 了列车的运行速度。如图所示为经过简化的动车 牵引传动控制系统示意图。驾驶员向自动驾驶装 置发出驾驶指令（设定速度），自动驾驶装置发 出信号控制牵引传动装置运转，牵引传动装置驱 动车轮转动，从而使动车运行，速度传感器检测 动车的实际运行速度，并将测得的速度信号发送 给自动驾驶装置与设定的速度进行比较，根据比 较偏差值调整动车运行速度。

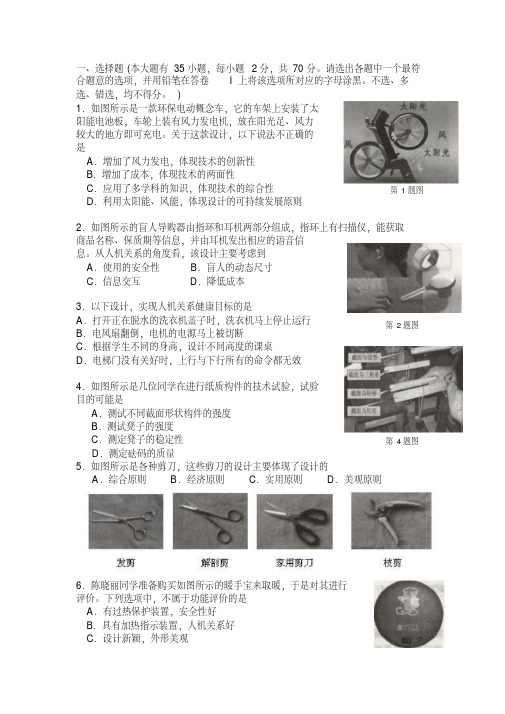

2009年浙江省通用技术会考试题及答案
一、选择题(本大题有35小题，每小题2分，共70分。
请选出各题中一个最符合题意的选项，并用铅笔在答卷I 上将该选项所对应的字母涂黑。
不选、多选、错选，均不得分。
)1．如图所示是一款环保电动概念车，它的车架上安装了太阳能电池板，车轮上装有风力发电机，放在阳光足、风力较大的地方即可充电。
关于这款设计，以下说法不正确的是A ．增加了风力发电，体现技术的创新性B ．增加了成本，体现技术的两面性C ．应用了多学科的知识，体现技术的综合性D ．利用太阳能、风能，体现设计的可持续发展原则2．如图所示的盲人导购器由指环和耳机两部分组成，指环上有扫描仪，能获取商品名称、保质期等信息，并由耳机发出相应的语音信息。
从人机关系的角度看，该设计主要考虑到A ．使用的安全性B ．盲人的动态尺寸C ．信息交互D ．降低成本3．以下设计，实现人机关系健康目标的是A ．打开正在脱水的洗衣机盖子时，洗衣机马上停止运行B ．电风扇翻倒，电机的电源马上被切断C ．根据学生不同的身高，设计不同高度的课桌D ．电梯门没有关好时，上行与下行所有的命令都无效4．如图所示是几位同学在进行纸质构件的技术试验，试验目的可能是A ．测试不同截面形状构件的强度B ．测试凳子的强度C ．测定凳子的稳定性D ．测定砝码的质量5．如图所示是各种剪刀，这些剪刀的设计主要体现了设计的A ．综合原则B ．经济原则C ．实用原则D ．美观原则6．陈晓丽同学准备购买如图所示的暖手宝来取暖，于是对其进行评价。
下列选项中，不属于功能评价的是A ．有过热保护装置，安全性好B ．具有加热指示装置，人机关系好C ．设计新颖，外形美观第1题图第2题图第4题图D ．通电5—7分钟可以取暖1小时，使用方便、经济实惠7．通用技术课上，王老师要求同学们设计并制作一盏学生用的台灯。
王凯同学设计了如图所示的方案。
下列对该设计的分析恰当的是A ．设计是一种创新，应该不受任何限制B ．该设计充分考虑到市场需求C ．设计时要强调多功能，功能越多越好D ．该设计反映王凯同学没有明确设计台灯的某些限制条件8．同学们看了陈晓丽同学的儿童自行车设计方案，指出方案中链轮、链条裸露在外的设计违反了相关的技术规范。
月通用技术浙江高考试题
⒛如图所示的减速器是常用的机械部件。工程师为了判
断其内部故障，通常转动输入轴，根据发出的声音来判
断故障。该诊断方法属于：
A
A.黑箱方法 B.功能模拟法
C.干扰法
D.虚拟试验法
编辑ppt
11
21．根据立体图补全三视图中所缺的图线
编辑ppt
12
22．如图所示的铅质零件，加工半圆通槽时，需要以下 环节：①划线②锉削③锯割④钻孔，请分析该半圆通槽 的加工工艺，回答以下问题： （1）合理的加工流程为(在 处填写序
设计的作用是
A.提高车速，方便操作
D
B.更符合人体的动态尺寸
C.满足特殊人群的需要
D.碰撞时保护乘驾人员
⒋如图所示是一放大电路的线路图，图中元器件有：
A.电阻、二极管.开关、三极管、电阻
D.电容、电阻、二极管
编辑ppt
3
⒌小强设计一个家用垃圾桶，构思了一下的材料选
择方案，其中不合理的是： A
D.拖把柄上设置挂钩，以便悬挂晾干
编辑ppt
4
⒎在钢板上加工螺纹孔，用到的工具是：
A.钢锯和丝锥 B.锉刀和丝锥
C
C.钻头和丝锥 D.板牙和丝锥
8.如图所示为圆柱体被一平面所截后 的正面投影（主视图）和立体图则对
应的水平投影（俯视图）为 A
编辑ppt
5
⒐如图所示是一款软接线插座，下列对该产品的评价
C.观察并记录木棍断裂时所能承受的钩码质量
D.计算两根木棍所能承受的钩码质量平均值
⒗如图所示是一款移动黑板，为了增加其稳定性，合理
有效的措施 A.支撑直杆采用折叠结构
B
B.加大黑板底架的质量
C.增加黑板的厚度
xx年3月浙江省通用技术高考试题(含答案)
xx年3月浙江省通用技术高考试题(含答案)机密★考试结束前 xx年3月普通高等学校招生浙江省统一考试通用技术试题本试题卷分第Ⅰ卷和第Ⅱ卷两部分。
全卷共6页，第Ⅰ卷1至5页，第Ⅱ卷5至6页。
满分100分，考试时间60分钟。
请考生按规定用笔将所有试题的答案涂、写在答题纸上。
第Ⅰ卷(共72分)注意事项：1、答第Ⅰ卷前，考生务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸上2、每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案标号。
不能答在试题卷上。
一、选择题(本大题共xx年人的重量。
请完成12-13题。
12、以下不属于影响座椅强度的主要因素是、、、A、硬纸板的强度B、硬纸板连接处的结构C、硬纸板与硬纸板之间的连接方式D、纸板椅座面的高度13、下列连接方式中，不适合用于该座椅中硬纸板之间连接的是、、、A、插接题12-13图B、胶连接C、螺钉连接D、纸箱钉连接14、手工将一块矩形钢板加工成如图所示的连接片，以下加工流程中合理的是A、划线→锯割→锉削→钻孔→倒角→折弯B、划线→折弯→钻孔→倒角→锯割→锉削题14图C、划线→钻孔→倒角→折弯→锉削→锯割D、划线→锉削→折弯→锯割→钻孔→倒角如图所示是某造纸厂污水处理工艺优化前后的流程图。
请根据流程图完成15-16题。
题15-16图15、关于优化前的流程图，下列说法中不正确的是、、、A、初沉池、生化池、二沉池、气浮环节都会产生污泥B、达标水排放和污泥回收是并行工序C、污泥回收工序在气浮工序之前D、调节池与达标水排放之间的工序是串行工序16、比较优化前后的流程图，下列关于优化目标的说法中，不合理的是、、、A、达标水回用主要是为了节约用水B、纤维回收主要是为了减少原料的浪费C、污泥制肥主要是为了提高综合效益D、滤液回流主要是为了废物再利用如图所示是电子围栏系统示意图。
它控制主机、围栏和报警装置等组成。
2009年通用技术 高考会考分析
考查系统的分析 。
5. （2008.10月浙江省高考）国家游泳中心“水立方” 屋顶的水回收系统将回收的雨水处理后，用于水景补水、 冷却塔补水等，从而节约了水资源。关于该系统的设计 下列说法正确的是 D A.不需要考虑气候的变化 B.不需要考虑屋顶的结构 C.只需要考虑雨水这个局部要素 D.考虑了资源的有效利用
考查流程
图 乙
2．（2008.6浙江省高中会考）如图 所示是用来收割庄稼的农具 —— 镰 刀，它由刀身和木手柄构成，刀身上 带有小锯齿。手工制作镰刀，一般有 以下几个环节：加热锻打成形；安装 木手柄；热处理（提高硬度）；制齿。 制作镰刀合理的流程是 B
A． 加热锻打成形 B． 加热锻打成形 C． 热处理 D． 热处理 热处理 制齿 制齿 热处理
下料
划线
锯削
锉削 淬火
划螺孔中心线 电镀
钻孔 攻丝 倒角 2、锤柄加工环节: 下料 磨削圆头
板牙套丝
电镀
3、装配环节: 加工好的锤柄拧紧到锤头的螺孔中。
例2、制作一个教室储物柜
目标和要求：制作一个教室储物柜。 主要因素分析： 1、 材料：木材 2、 工具：木工锯、木工刨、羊角锤、木工铅笔、 角尺、墨斗、钢卷尺。 3、 工艺：手工制作。 环节划分和时序：主要分为三个环节分别是木材加 工环节、连接环节、表面处理环节。
划线 划线
钻孔
锯割 刨削
考查流程
4. （2008.10月浙江省高考）裁剪是制衣过程的一个环 节，传统的裁剪流程是：整理布料→划线→裁剪，现代服 装生产将裁剪流程优化为：将多层布料叠放整齐后直接用 电脑控制自动裁剪。此流程优化的目标主要是 C A.安全生产 B.节省布料 C.提高效率 D.方便缝制
考查流程的优化
2009年普通高等学校招生统一考试理综试题物理部分(浙江卷)
适用年级：高三 试卷类型：高考真题 试题总数：3 浏览次数：870 上传日期：2017/7/20
1 . 某校物理兴趣小组决定举行遥控塞车比赛。比赛路径如图所示，赛车从起点A出发，沿水平直线轨道运动L后，出B点进入半径为R的 光滑竖直圆轨道，离开竖直圆轨道后继续在光滑平直轨道上运动到C点，并能越过壕沟。已知赛车质量m＝0.1kg，通电后以额定功率P＝ 1.5W工作，进入竖直圆轨道前受到的阻值为0.3N，随后在运动中受到的阻力均可不计。图中L＝10.00m，R=0.32m，h＝1.25m，S＝1.50 m。问：要使赛车完成比赛，电动机至少工作多长时间？（取g＝10 m/s2）
电势最高
电势最高
势差大
间的电 D． 间的电势差比 势差小
间的电
难度：0.85 组卷：612 题型：单选题 更新：2012/9/20
相似题 纠错 收藏 详情
3 . 如图所示，x轴正方向水平向右，y轴正方向竖直向上．在xOy平面内有与y轴平行的匀强电场，在半径为R的圆内还有与xOy平面垂直 的匀强磁场．在圆的左边放置一带电微粒发射装置，它沿x轴正方向发射出一束具有相同质量m、电荷量q（q＞0)和初速度v的带电微 粒．发射时，这束带电微粒分布在0＜y＜2R的区间内．已知重力加速度大小为g． （1）从A点射出的带电微粒平行于x轴从C点进入有磁场区域，并从坐标原点O沿y轴负方向离开，求电场强度和磁感应强度的大小与方 向． （2）请指出这束带电微粒与x轴相交的区域，并说明理由． （3）若这束带电微粒初速度变为2v，那么它们与x轴相交的区域又在哪里？并说明理由．
难度：0.65 组卷：11似题 纠错 收藏 详情
2 . 空间存在匀强电场，有一电荷量
历年浙江省通用技术高考--控制与设计专题(选择题)
（08.10）14． 如图所示是一个农业温室。要设计该温室的温度自动控制系统，下列器件中不需要用到的是
A.安全监控摄像头
B.温度传感器
C.加热器
D.温度控制器
【解析】此题主要考察简单控制系统方案的设计。
【答案】A
（08.10）19．如图所示为自动火炮控制系统示意图。当雷达检测到飞机后发出信号给跟踪系统，跟踪系统操纵火炮，调整火炮角度，该系统中被控对象是
A.噪声
B.浓雾
C.闪电
D.沙尘
【解析】此题主要考察简单控制系统运行的主要干扰因素。干扰因素：在控制系统中，除输入量（给定值）以外，引起被控量变化的各种因素。
【答案】A
（11.3）20.下列选项中不属于功能摸拟法的是
【解析】此题主要考察功能模拟方法。
【答案】D
（10.9）18、如图所示为一款婴幼儿耳测温度计，它有一个声光警报装置，当测得温度高于37。5度时，就会发出嘟嘟声闪烁。这个温度报警系统的控制方式属于
【答案】D
（09.9）19、如图所示为高速公路汽车速度监测系统，测速雷达测量车速，经控制器判断后，控制摄像头将超速车辆的图像信息记录下来，作为违章处罚的证据，该速度监测系统中的被控对象是：
A、汽车B、测速雷达
C、摄像头D、速度显示器
【解析】此题主要考察开环控制系统的组成。
【答案】C
（09.9）20、如图所示的减速器是常用的机械部件。工程师为了判断其内部故障，通常转动输入轴，根据发出的声音来判断故障。该诊断方法属于：
历年浙江省通用技术高考----控制与设计选择题专题
（2008.10-2014.9）
（14.9）19、如图所示是某同学设计的自动干手器原理示意图，当手靠近传感器时，传感器将感应信号发送给控制器，控制器控制继电器闭合，电吹风开始工作。若将电吹风看作被控对象，则执行器是
浙江通用技术高考试卷试卷+答案
普通高等学校招生浙江省统一考试技术试题第一部分通用技术（共90分）注意事项：1.选择题：每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案标号。
不能答在试题卷上。
2.非选择题：用黑色字迹的签字笔或钢笔将答案写在答题纸上。
作图时，可先选使用2B铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑。
不能答在试题卷上。
一、选择题（本大题15小题，每小题3分，共45分。
在每小题给出的四个选项中，只有一个是符合题目要求的）1.如图所示为一款应用了高空风力发电技术的“风筝”式发电装置，与常规风力发电装置相比，建造成本低，生产效率高，为开发新能源提供了新途径。
下列关于该技术的说法中不正确．．．的是A.利用高空稳定风力资源体现技术的创新性B.利用风力资源符合可持续发展理念C.开发新能源体现技术的目的性D.建造成本低，生产效率高体现技术的综合性2.如图所示的图形化开关面板，按钮的布局和亮、灭状态与室内灯一致，以利于快速地进行所需的操作。
从人机关系的角度分析，该设计主要实现了A.高效目标B.舒适目标C.健康目标D.安全目标3.如图所示是一款水管密封试验装置。
家庭装修时，为了快速检验水管的密封性，用该装置将管内水压加压到正常工作压力的2～3倍，并保压一段时间，根据压力变化情况判断水管是否泄漏。
这种试验方法属于A.虚拟试验B.优选试验C.强化试验D.模拟试验4.如图所示的楼道转角休息椅，可供老年人上、下楼时中途休息。
设计该椅子时，以下设计分析中从“环境”角度考虑的是A.为了不用时少占用空间，椅子的座板应可收起B.为了帮助老年人落座、起立，应安装扶手C.为了防止座板收起时人被夹伤，椅子应有防夹设计D.为了使用时舒适、安全，椅子各部分应避免锐棱尖角5.如图所示是一款壁挂式扬声器及其评价坐标图。
扬声器一侧的平台可以放置手机，通过数据线连接手机播放音乐，同时给手机充电。
根据该评价坐标图，以下说法中不恰当．．．的是A.造型新颖B.实用性强C.价格低D.适合多种场合6.如图所示的尺寸标注中错误．．的是A.10的标注B.20的标注C.R16的标注D.R15的标注7.用平锉进行锉削加工，不可能出现的表面是8.小通家的简易电脑桌，使用一段时间后出现左右晃动。
2009年3月通用技术高考试题及答案
来源：浙江省通用技术教学网2009年3月浙江省通用技术高考试题一、选择题：1、我国无线通讯网络由于使用外国的技术，每年要支付巨额的费用。
目前新建的3G无线通讯网络，我国拥有了自主知识产权的TD-SCDMA（第三代移动通信）技术，可以节省大量的外汇。
这个案例说明技术具有A、整体性B、相关性C、两面性D、专利性2、设计如图所示的桌、椅时，从人机关系的角度出发，不需要考虑的是A、桌、椅的高度差B、桌、椅的加工工期C、桌、椅的棱角形状D、桌、椅的高度3、在现代机械设计中，一般利用计算机技术对产品的机械性能进行仿真试验，这种技术试验的方法属于A、实物试验法B、强化试验法C、虚拟试验法D、移植试验法4、小刚制作了一盏如图所示的家用调光落地灯。
在设计过程中，对调光落地灯设计需要考虑的因素进行了分析。
以下设计分析中不合理的是A、灯罩既要考虑美观又要考虑安全性B、从节约用电考虑，可以采用额定电压为36伏的灯泡C、调光电路要避免产生灯光的闪烁D、要考虑底座的尺寸和质量5、如图所示是某生产线上的焊接机器人，下列关于机器人的使用说法不恰当的是A、增加了生产成本B、提高了生产效率C、提高了产品质量的稳定性D、降低了工人的劳动强度6、一些包装袋的侧边设有便于撕开的缺口，这个设计体现了设计的A、实用原则B、美观原则C、可持续发展原则D、经济原则7、在手机开发过程中，需要对一些零部件进行性能试验，下列针对手机按键的试验项目不必要的是A、按键表面的耐麿损试验B、按键可承爱的按击次数试验C、按键材料的耐超高温试验D、按键表面的触感试验8、技术图样的尺寸标注要求正确、完整、清晰、合理，以下尺寸标注示例中，符合国家标准要求的是9、如图所示是评价某产品的坐标图，以下对坐标图的分析中错误的是A、该产品是一款有创意的产品B、该产品既实用又美观C、该产品的道德问题是技术不够规范造成的D、该产品的性能价格比好10、自行车采用了螺栓、螺母等许多标准件，厂家在设计该类产品时，使用标准件的目的是A、提高产品的美观性B、实现通用互换，降低生产成本C、环保和可持续发展D、减少零件数量11、下列关于在金属材料上钻孔的操作要求中，说法错误的是A、操作要集中注意力并带好防护手套B、操作时要戴防护眼镜C、要用台虎钳或手钳夹紧工件D、不用用手直接扶持小工件和薄工件12、小军打羽毛球挥拍时金属杆受到的力主要是A、弯曲力（弯矩）B、压力C、拉力D、扭转力（扭矩）13、如图所示，采用六个螺母与螺钉连接两个零件，拧紧这组螺母（螺母的编号分别为a、b、c、d、e、f）的正确流程是14、下列自行车四个部位的连接中属于铰连接的是15、声控灯控制系统中，传感器接收声音信号，经控制电路处理后驱动开关接通或关闭灯泡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2009年3月浙江省通用技术高考试题
一、选择题：
1、我国无线通讯网络由于使用外国的技术，每年要支付巨额的费用。
目前新建的3G无线通讯网络，我国拥有了自主知识产权的TD-SCDMA（第三代移动通信）技术，可以节省大量的外汇。
这个案例说明技术具有
A、整体性
B、相关性
C、两面性
D、专利
2、设计如图所示的桌、椅时，从人机关系的角度出发，不需要考虑的是
A、桌、椅的高度差
B、桌、椅的加工工期
C、桌、椅的棱角形状
D、桌、椅的高度
3、在现代机械设计中，一般利用计算机技术对产品的机械性
能进行仿真试验，这种技术试验的方法属于
A、实物试验法
B、强化试验法
C、虚拟试验法
D、移植试验法
4、小刚制作了一盏如图所示的家用调光落地灯。
在设计过程中，对调
光落地灯设计需要考虑的因素进行了分析。
以下设计分析中不合理的
是
A、灯罩既要考虑美观又要考虑安全性
B、从节约用电考虑，可以采用额定电压为36伏的灯泡
C、调光电路要避免产生灯光的闪烁
D、要考虑底座的尺寸和质量
5、如图所示是某生产线上的焊接机器人，下列关于机器人的使用说法不恰当的是
A、增加了生产成本
B、提高了生产效率
C、提高了产品质量的稳定性
D、降低了工人的劳动强度
6、一些包装袋的侧边设有便于撕开的缺口，这个设计体现了设计的
A、实用原则
B、美观原则
C、可持续发展原则
D、经济原则
7、在手机开发过程中，需要对一些零部件进行性能试验，下列针对手机按键的试验项目不必要的是
A、按键表面的耐麿损试验
B、按键可承爱的按击次数试验
C、按键材料的耐超高温试验
D、按键表面的触感试验
8、技术图样的尺寸标注要求正确、完整、清晰、合理，以下尺寸标注示例中，符合国家标准要求的是
9、如图所示是评价某产品的坐标图，以下对坐标图的分析中错误的是
A、该产品是一款有创意的产品
B、该产品既实用又美观
C、该产品的道德问题是技术不够规范造成的
D、该产品的性能价格比好
10、自行车采用了螺栓、螺母等许多标准件，厂家在设计该类产品时，使用标准件的目的是
A、提高产品的美观性
B、实现通用互换，降低生产成本
C、环保和可持续发展
D、减少零件数量
11、下列关于在金属材料上钻孔的操作要求中，说法错误的是
A、操作要集中注意力并带好防护手套
B、操作时要戴防护眼镜
C、要用台虎钳或手钳夹紧工件
D、不用用手直接扶持小工件和薄工件
12、小军打羽毛球挥拍时金属杆受到的力主要是
A、弯曲力（弯矩）
B、压力
C、拉力
D、扭转力（扭矩）
13、如图所示，采用六个螺母与螺钉连接两个零件，拧紧这组螺母（螺母的编号分别为a、
b、c、d、e、f）的正确流程是
14、下列自行车四个部位的连接中属于铰连接的是
15、声控灯控制系统中，传感器接收声音信号，经控制电路处理后驱动开关接通或关闭灯泡。
该系统的控制对象是灯泡，控制量是
A、灯泡的发光
B、声音的大小
C、电源电压的高和低
D、开头的通与断
16、从系统的基本特性看，区别手表和手机的主要标志是
A、系统的整体性
B、系统的目的性
C、系统的相关性
D、系统的环境适应性
17、王林家新买了一辆汽车，为了节省燃油，采取了下列系统优化措施，其中不正确的是
A、合理使用汽车空调
B、保持汽压合适
C、每次加油时将油箱加满
D、减少不必要的负载
18、加工一个如图所示的零件（2孔为螺纹孔），材料为钢材，要求表面耐麿防锈。
加工过程需要以下4个环节：①下料和划线，②锯割和锉削，③钻孔和攻丝，④淬火和电镀。
正确的加工流程是
A、①②③④
B、②①③④
C、②④①③
D、①②④③
19、下列关于干扰因素对控制系统的作用，说法正确的是
A、干扰因素仅作用在被控量上
B、干扰因素不会作用于开环控制系统
C、闭环控制系统中干扰因素的作用都会反映在输出量的变化上
D、干扰因素都是可以利用的
20、小明发现学校路灯有时由于没有及时关闭而浪费用电，为此他设计了一个控制方案，能够在天亮时关闭，天暗后打开。
该控制系统应该属于
A、自动控制的闭环控制系统
B、自动控制的开环控制系统
C、手动控制的闭环控制系统
D、手动控制的开环控制系统
二、非选择题
21、根据立体图补全三视图中所缺的图线
22、普通折叠自行车通常采用车架中部折叠方式，如图所示的折叠电动自行车改为后轮和车座同时反向折叠，使折叠后尺寸更小。
采用具有国内发明专利的超小型轮式电机，减小了车的体积与质量。
该车具有电动和人力两种驱动方式，可以延长电池的使用寿命，减少废旧电池对环境的污染。
车架采用可回收的铝合金材料，座垫、车轮、踏脚等均采用通用件。
该车的限速功能符合行业标准。
请从设计原则的角度评价：
（1）该产品在哪些方面体现了设计的创新原则？
（2）该产品在哪些方面体现了设计的技术规范原则？
（3）该产品在哪些方面体现了设计的可持续发展原则？
23．如图(a)~(e)所示为普通台扇待装配的零部件，图(f)~(h)为装配过程的部分示意图，
(1)请根据示意图画出装配(a)~(e)所示零部件的流程方框图。
(2)该装配流程中各步骤之间的时序具有 (填“可”或“不可”)颠倒的特征。
24．如图所示的挖掘机是建筑、采矿等行业常用的机械设备，某挖掘机生产企业为了提高产品的竞争力，对挖掘机的动力系统、行走系统、挖掘系统、控制系统等进行了全面分析，应用计算机技术对关键零部件进行了分析和优化，从产品设计、加工工艺、生产管理等方面提出了以下改进措施；优化零部件的加工工艺，提高生产效率；改进行走系统，适应不同的作业环境；增加锤头、抓斗等配件，拓展使用功能；加强生产管理，提高零部件结构，节省材料，减轻重量；驾驶室安装空调，改善操作人员的工作环境。
请对生产厂家关系挖掘机的系统分析以及提出的改进措施进行分析，回答以下问题：
(1) 生产厂家对挖掘机产品的分析体现了系统分析的原则、原则、原则；
(2) 以降低生产成本为优化目标的改进措施是(在“”处填写合适措施的编号)
25、传统列车的动力装置集中安装在机车上，在机车后面挂着许多没有动力装置的客车车厢。
我国新开发的动车组把动力装置分散安装在客车车厢上，使其既具有牵引动力，又可以载客，提高了列车的运行速度。
如图所示为经过简化的动车牵引传动控制系统示意图。
驾驶员向自动驾驶装置发出驾驶指令（设定速度），自动驾驶装置发出信号控制牵引传动装置运转，牵引传动装置驱动车轮转动，从而使动车运行，速度传感器检测动车的实际运行速度，并将测得的速度信号发送给自动驾驶装置与设定的速度进行比较，根据比较偏差值调整动车运行速度。
(1)根据上面的示意图及其描述，在控制系统方框图中“▲”处填写与动车牵引传动控制系统相对应的内容。
(2)速度传感器将检测到的动车行驶速度信号传送给自动驾驶装置与驾驶指令进行比较的过程称为⑥▲
26如图所示为残障(坐轮椅)人专用卫生间的设计示意图。
请分析设计示意图，回答以下问题：
(1)参考答题示例，在“▲”处填写图(a)、(c)的主要设计内容；
答题示例：图(b)的主要设计内容是安全设施(拉手和扶手)安装的高度。
①图(a)的主要设计内容是▲②图(c)的主要设计内容是▲
(2)图(b)所示的拉手采用四只膨胀螺钉固定在墙体上，若要求拉手在980N的水平拉力(与墙体垂直)作用下，拉手与墙体的连接不发生松动。
请设计一个简易的试验方案，用质量为100Kg的重物(其余辅助材料自定)检验拉手的安装是否合格，只要求用示意图表示试验方法，必要时用文字作简要说明。
(3)若试验后发现拉手与墙体的连接发生松动，请在下列选项中选择能够增强连接强度的措施，并把选项序号填写在“”处。
①增加拉手安装板的厚度；②增加拉手安装板的面积；
③选用更长的膨胀螺钉；④选用直径更大的膨胀螺钉。
能够增强连接强度的措施是▲、▲。
27 某中学科技创新兴趣小组的同学发现畚箕中的垃圾容易被风吹出。
为解决这一问题，从网上收集到2个可供参考的产品图片(如图所示)。
(1)请分别指出这2个产品是如何实现防风功能的？
(2)请你为学校重新设计一个具有防风功能的畚箕，设计要求如下：
A．尺寸大小适合中学生使用；
B．防风装置具有新的创意；
C．结构合理，使用方便和便于制作；
①画出你的设计草图，必要时用文字说明；
②在草图上瓢畚箕的长、宽、高尺寸，指明各部分所用的材料；
③说明你的设计方案是如何实现防风功能的；
④说明你的设计方案中除防风功能以外的两个特色。
