接地导通测试仪操作规程
接地导通测试仪操作规程
接地导通测试仪操作规程1.装配和连接：首先要将测试仪的电源插头与交流电源插座连接，并确保电源线安全可靠地接地。
然后将测试仪的测量导线连接到待测设备的接地端口。
2.前期准备：对测试仪进行自检，确保仪器功能正常。
同时检查测试仪的测量导线是否完好，并确认测量导线和被测设备的接地端口是否干净、无锈蚀、无油污，以保证测量的准确性。
3.测试操作步骤：先将测试仪的电源开关打开，待仪器稳定后，开始测量接地电阻。
将测试仪的电流选择开关设定到适当的范围，并按下测量按钮，测试仪将对接地电阻进行测量并显示结果。
接下来，根据测量结果判断是否符合要求，如不符合要求，则需要进行维修和更换。
4.导通测试操作步骤：同样，在前期准备工作完成后进行导通测试。
将测试仪的电源开关打开，设定适当的电流范围，并按下测量按钮进行测试。
测试仪将对导通情况进行测试并显示结果。
根据测试结果判断被测设备的导通情况，如出现导通故障，则需要进行修复或更换。
5.后期操作及维护：测试完成后，将测试仪的电源开关关闭，并拔出电源插头。
同时将测量导线从被测设备的接地端口上拔出，并清理、保养好测试仪器，确保仪器的安全和可靠性。
在操作过程中，要注意以下安全事项：1.在测试仪工作前，必须仔细阅读并熟悉测试仪的使用说明书，确保正确操作。
2.充分了解被测设备的电气特性，保证测试仪的电流范围和测量精度符合被测设备的要求。
3.注意安全用电，防止电源线和测量导线的电击、短路等危险情况。
4.在测试仪工作期间，不得将其暴露于强磁场、高温、高湿等有害环境中。
5.使用测试仪时，操作人员必须穿戴合适的防护用具，如绝缘手套、绝缘靴等。
6.在测量过程中要小心操作，确保不损坏被测设备及测量仪器。
7.使用完毕后，及时清理和保养测试仪器，并存放在安全的地方。
总之，正确、谨慎地操作接地导通测试仪是确保电气设备正常运行和人身安全的重要环节。
操作人员应严格按照上述规程进行操作，并加强相关安全防护意识，确保测试的准确性和操作的安全性。

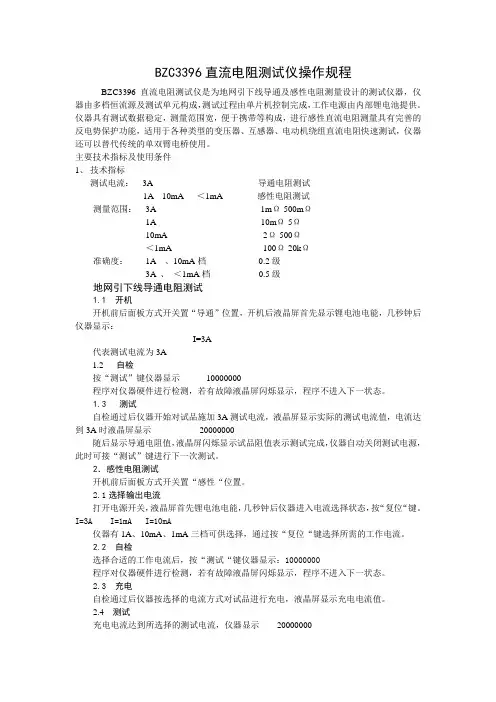

3396直流电阻测试仪操作规程
BZC3396直流电阻测试仪操作规程BZC3396直流电阻测试仪是为地网引下线导通及感性电阻测量设计的测试仪器，仪器由多档恒流源及测试单元构成，测试过程由单片机控制完成，工作电源由内部锂电池提供。
仪器具有测试数据稳定，测量范围宽，便于携带等构成，进行感性直流电阻测量具有完善的反电势保护功能，适用于各种类型的变压器、互感器、电动机绕组直流电阻快速测试，仪器还可以替代传统的单双臂电桥使用。
主要技术指标及使用条件1、技术指标测试电流：3A 导通电阻测试1A 10mA ＜1mA 感性电阻测试测量范围：3A 1mΩ-500mΩ1A 10mΩ-5Ω10mA 2Ω-500Ω＜1mA 100Ω-20kΩ准确度：1A 、10mA档0.2级3A 、＜1mA档0.5级地网引下线导通电阻测试1.1 开机开机前后面板方式开关置“导通”位置，开机后液晶屏首先显示锂电池电能，几秒钟后仪器显示：I=3A代表测试电流为3A1.2自检按“测试”键仪器显示10000000程序对仪器硬件进行检测，若有故障液晶屏闪烁显示，程序不进入下一状态。
1.3 测试自检通过后仪器开始对试品施加3A测试电流，液晶屏显示实际的测试电流值，电流达到3A时液晶屏显示20000000随后显示导通电阻值，液晶屏闪烁显示试品阻值表示测试完成，仪器自动关闭测试电源，此时可接“测试”键进行下一次测试。
2．感性电阻测试开机前后面板方式开关置“感性“位置。
2.1选择输出电流打开电源开关，液晶屏首先锂电池电能，几秒钟后仪器进入电流选择状态，按“复位“键。
I=3A I=1mA I=10mA仪器有1A、10mA、1mA三档可供选择，通过按“复位“键选择所需的工作电流。
2.2 自检选择合适的工作电流后，按“测试“键仪器显示：10000000程序对仪器硬件进行检测，若有故障液晶屏闪烁显示，程序不进入下一状态。
2.3充电自检通过后仪器按选择的电流方式对试品进行充电，液晶屏显示充电电流值。
AN9611接地导通电阻测试仪操作规程
AN9611接地导通电阻测试仪操作规程1 目的为使测试电阻值准确可靠，避免误操作造成测试失准或仪表损坏，特制订本规程。
2 主要技术参数2.1 使用环境：温度：20±1.5℃湿度：小于80%无腐蚀性气体及导电尘埃影响。
2.2.试验电流(允许误差：±5%) (5~30)A2.3.试验电流(允许误差：±5%) 10A / 25A2.4.测量范围 10A: (0~600)mΩ； 25A: (0~300)mΩ2.5.最大允许误差±2.5% 分辨率 1 mΩ2.6.电流源空载电压＜6V2.7.输出频率 50Hz/60Hz3 操作程序3.1 使用前首先接通电源进行检查(不接测试线).逐一选择各工作状态,选择各预置值,启动测试,观察各测试项显示情况.若接通电源后有异常现象,如无显示、无键响应、不启动、无输出，就关闭电源开关并拔掉电源插头，检查位于仪器后面板的保险丝是否完好及机内电连线是否连接良好。
确认检查完好后再次开启动。
3.2 接通仪器电源后，约延时5秒仪器进入待机状态。
3.3 预置1、在待机状态时按“预置”键进入预置状态，预置电阻显示窗口数值闪动，此时可按“增”“减”键修预置电阻值。
2、在待机状态时按“预置”键进入预置状态，预置电流显示窗口数值闪动，此时可按“增”“减”键修改测试电流输出的预置值。
3、按动“预置”键至测试时间显示窗口数值闪动，此时可按“增”“减”键修改预置测试时间。
4、按动“预置”键至预置电阻显示窗口数值闪动，此时可按“增”“减”键修改预置电阻5、在完成预置电阻后，按动“预置”键预置测试时间值。
3.4校验校验步骤：使仪器处于待机状态，按下图所示将测试线接至仪器的“恒流输出”，“测量输入”端子，再将两测试线的另一端短接后按“启动”键，这时接地电阻测量值显示窗口应显示测试线电阻和接触电阻的实测值，若显示为“0.000”，表示仪器已经校验过；若不为“0.000”，则应按下“校验”键约2秒钟至实测值变为“0.000”，按“停止”键，仪器即校验好，再进行测试时，便能自动消除测试线电阻和接触电阻。
AN9613XW接地导通电阻测试仪C0
AN9613XW接地导通电阻测试仪标准操作规程编号：1 目的：规范仪器操作，确保生产、质量和人身安全。
2适用范围：适用于AN9613XW接地导通电阻测试仪的操作。
3责任人：仪器操作人员。
4程序：4.1 测量前的准备：4.1.1检查电源进线是否正常4.1.2保险丝是否完好4.1.3在接上工作电源之前，必须先接妥地线。
4.1.4操作人员必须佩戴绝缘手套。
4.2开机及待机状态：4.2.1待机状态：按下前面板的电源开关，测试仪启动，发出（嘀---）的长声，同时前面板上的三个指示灯亮一次，首先显示型号约2s，显示格式：AN9613XW；然后测试仪进入待机状态，显示上次关机时的设置参数。
4.2.2仪器状态说明仪器状态是指仪器当前所处的基本状态，在不同状态下测试仪的显示及键响应不同。
本测试仪主要包含以下状态：1.待机态；2.设置态；3.测试态；4.测试完成态；5.故障态。
4.3参数设置4.3.1测试参数设置在待机状态按《设置》键进入参数设置状态，可设置测试参数。
设置程序为：1.测试电流设置——2.接地电阻报警上下限设置——3.测试时间设置——4.输出频率设置4.4测试过程测试参数设置完成后，即可由《START》键启动测试。
测试过程中VFD显示的TEST指示及测试中橙色指示灯点亮。
4.4.1测试线及夹具电阻接触电阻引起的偏置电阻清零将测试线短接并确保夹子四端子接触良好，启动仪器输出，仪器显示的电阻值即为当前偏置电阻值，待数值稳定后按《清除》键测试仪器自动减轻偏置电阻值。
4.4.2测试阶段测试时，如果内部设置漏电流，屏上指示“INNER”闪烁。
测试过程中，前面板上的“测试”橙灯指示灯亮。
4.4.3测试完成阶段1. 接地电阻上限报警若被测物在做测试时的接地电阻大于上限设置值，则测试仪判定为接地电阻上限报警。
VFD显示“FAIL”指示，前面板上的红色“报警”指示灯亮，同时发出“嘟----”比较长时间的报警声音。
2.接地电阻下限报警若被测物在做测试时的接地电阻值小于下限设置值，则测试仪判定为接地电阻下限报警。
停电、验电、挂接地线操作规程(三篇)
停电、验电、挂接地线操作规程停电、验电、挂接地线是电力工程中常见的操作，为确保电力系统安全可靠运行，必须严格按照规程进行。
以下是电力工程中停电、验电、挂接地线的操作规程，共2000字。
一、停电操作规程1. 一般情况下，停电前应提前准备停电材料和工具，保证停电操作的顺利进行。
2. 停电前应向相关部门通报停电时间和停电范围，确保停电期间的用电设备安全。
3. 在停电前，需要先将与停电相关的设备进行安全隔离，如关上主断路器或切断电源。
4. 停电操作前，应按照工作票要求，与停电范围内的设备和人员进行确认，确保所有人员脱离危险区域。
5. 开始停电操作前，应先检查停电杆上的开关按钮是否在断开状态，以确保停电操作的安全性。
6. 停电操作时，应严格按照操作顺序进行，避免操作失误造成意外事故。
7. 在停电操作过程中，应时刻注意安全用电知识和操作规程，确保个人和设备的安全。
8. 停电操作完成后，应向相关部门报告停电情况，并随时关注停电范围内的电力设备状态。
二、验电操作规程1. 开始验电操作前，应确认停电范围内的人员已全部撤离，并采取必要的安全措施。
2. 验电前应确认验电工具和设备的状态良好，以确保验电过程的安全。
3. 验电操作时，应将验电材料和工具与电源隔离，并使用绝缘手套和绝缘工具进行操作。
4. 在验电操作中，应留意电力设备的亮度、异样声音以及温度变化等，及时发现异常情况。
5. 验电过程中，应按照规程逐一检查设备绝缘情况，并记录验电数据。
6. 如发现设备存在绝缘不良或失效情况，应立即采取措施修复或更换设备。
7. 验电完成后，应向相关部门报告验电情况，确保设备安全可靠。
三、挂接地线操作规程1. 挂接地线操作前，应确认停电，并采取必要的安全措施，确保操作的安全性。
2. 挂接地线时，应先将地线与地面牢固连接，再与电源设备进行接地，确保接地连接良好。
3. 在挂接地线时，应使用专业的绝缘工具进行操作，并佩戴绝缘手套、绝缘鞋等个人防护装备。
测试仪使用说明书
测试仪使用说明书文章来源：/esite/detail10081083.htm安全信息理解并按操作规程使用仪表.如果仪表未按IDEAL公司说明使用,仪表保护性能将受到影响. 警告未防止可能出现的电击,人身伤害或死亡,请遵循以下说明操作:不要使用明显出现损坏,金属暴露,电极破裂的仪表,尤其注意连接器周围的绝缘性.由于测试电极间存在高电压,所以正常使用过程中也存在电击危险.仪表运行不正常时,不要使用,因为此时仪表保护功能可能失效.发生电气风暴或潮湿季节时不要使用不要在带电线缆中使用在不装电池或后盖打开时,不要使用出现电池低电压符号后,需马上更换电池,避免度数错误取下电池前,需先将测试线拔下使用合格连接器,正确选择功能与量程不要私自拆改流速测算仪,仪表内没有需调整部件遵守本地安全法规,并使用适当的个人防护措施.注意随时注意"安全第一"电压超过30VAC或60VDC就有电击危险使用适当的个人防护措施,如:安全眼镜,面罩,绝缘手套,绝缘靴,绝缘垫.进行电气测量时不用使自己的身体接地与他人协同工作使用电极时,尽可能使手指与电极尖端保持最远距离.设备描述测量交/直流电压按开机仪表显示V AC()选择V AC(),按1次将测试线插入相应接口测试线接入被测电路,仪表即显示电压值.电阻与导通性按开机按2次选择3. 将测试线插入相应接口测试线接入不带电线路,按键使用测试线显示电阻值2秒清零.重复3～5步,测量电阻.绝缘电阻按开机按选择1000V/250V或500V将测试线插入相应接口将被测电路与电源和所有负载断开将测试线连接到被测线路设置测试时间缺省时间为30秒按1秒后,用选择时间:1分钟～10分钟,按确认.连通性测试:按和.屏幕显示LOCK并有声音提示.按停止测试.7.按启动绝缘测试,屏幕显示MΩ值.保持测试线与测试点接触,泻放测试电压.警告:显示符号时,表示设备正在被测线路充电或放电,有电击危险.更换电池和保险丝警告:为防止电击,在打开电池舱盖前需将测试线取下.警告:为防止着火,必须使用用规定电压,电流和熔断速度的保险丝.维护用潮软布擦拭,不用使用溶剂量程与精度交流转换:61-795为平均值测量,有效值校准精度,测试条件23℃±5℃,相对湿度小于75%温度系数:0℃～18℃,28℃～50℃内0.1倍影响项目质保条款在正常使用及维护情况下,每款美国理想工业公司(IDEAL INDUSTRIES,以下简称:理想公司)的产品都保证从材料和工艺上没有缺陷.所有仪器主机的保修期是两年,始于交货之日.产品零部件,选件,产品修理和服务则有90天的质量担保.这个担保只适于原始买主,或理想公司授权的分销商和零售商的最终用户,不适于其它理想公司认为是由于事故或非正常操作或搬运条件而造成的被误用,替换,疏忽或损坏的产品.对于新的或未使用的产品, 理想公司授权分销商或零售商只向最终用户提供上述保修,但不能以理想公司的名义提供更多或不同的保修.如果买主在一个国家购买产品而送到另一个国家修理,理想公司保留向买主索取修理/替换零部件的进囗费用的权力.对有缺陷但在保修期内送达理想公司维修中心的产品,理想公司的保修责任限于以购买价退款,或免费修理,或替换,由理想公司选择其中一种方式.欲获得保修服务,请与最近的理想公司维修中心联系,或将产品送到理想公司维修中心,请写明产品的问题,并付邮资及保险费(目的地交货). 理想公司对运输中造成的损坏概不负责.保修后,产品归还给买主,运输费预付(目的地交货).如果理想公司确定产品的损坏是由于误用,替换,事故或非正常条件下操作或搬运而造成的,理想公司将估计修理费用,并征得买主的同意才开始修理.修理之后,预付运输费,产品还给买主.买主会收到一张帐单,包括修理费和返回时的运输费(寄发地交货).本担保书是买主仅有的和全部的补偿.它取代其它所有担保,不管是说明的还是隐含的,包括但不限于任何隐含的为某个特定目的而具有的产品可销性或合理性的担保.理想公司不负责任何或特殊的,或非直接的,或事故性的,或引发的损坏或损失,包括数据的损失,不管是由于违背担保条款造成的,或基于合同,侵权行为,信任还是其它任何理由.因为有些国家或地区不允许隐含担保的期限的限制,或者事故性,或间接损失的排除或限制,所以本担保书中的限制或免责条款可能不适于每一位买主.如果本担保书中的任何条款由当地具有司法权的法庭判定无效或无法执行,这个判决将不影响任何其它条款.输入端子——连接测试线量程精度过载保护直流电压0.1-600.0V±(0.5%+1)600V AC有效值交流电压0.1-600.0V±(0.8%+4)600V AC有效值电阻0.1-199.9Ω±(2.0%+3)600V AC有效值1分钟连通性0.01-19.99Ω±(2.0%+3)600V AC有效值绝缘电阻250V0.001-0.100MΩ±10600V AC有效值0.101-3.999 MΩ±(2.0%+5)4.00-39.99 MΩ40.0-399.9 MΩ±(5.0%+5)400-1000 MΩ500V0.001-0.250MΩ±150.251-3.999 MΩ±(2.0%+5)4.00-39.99 MΩ40.0-399.9 MΩ400-2000 MΩ±(5.0%+5)1000V0.001-0.250MΩ±150.251-3.999 MΩ±(2.0%+5)4.00-39.99 MΩ40.0-399.9 MΩ400-1000 MΩ±(3.0%+5)1000-4000 MΩ±(5.0%+10)连通性测试电流,R200mA,开路电压4-24VDC,符合EN61557-2/VDE 0413 Part4.自动量程.开路电压< 1.3×Vo,正常电压精度0%+10%,短路电流<3.0mA,正常测试电流1mA@1kΩ×V(1mA@500KΩ)一般技术指标显示:9999计数/4"液晶屏幕刷新率:2.0次/秒过量程显示:OL极性识别:自动自动关机:停止按键15分钟后电池低电压指示:显示海拔高度:2000m数据保持:显示电源:6节5号电池电池使用时间:50小时/1000次测试(1000V/480KΩ)保险丝:1A/600V(#F-105)使用温度:0-40℃存储温度:-10～60℃环境湿度:<80%尺寸:240mm×100mm×45mm重量:450克附件:测试线(TL-795),6节5号电池,说明书安全标准:UL/IEC/EN 61010-131-031,EN61557,EN61326-1+1A,(EMC) CATIII-1000V/CAT IV-600V显示屏幕AUTO——自动量程LOCK——测试被锁定,TEST按钮施放后解除ZERO——测试线电阻清零——停止按键15分钟后自动关机.接触自动关机,按LOCK键——电池电压低,需更换电池模拟指针——仿真指针表显示——绝缘测试正在进行中——测量项目功能V AC——交流电压0.1~600.0VVDC——直流电压0.1~600.0V——电阻与声音提示导通0.1~199.9——低阻值测试0.01~19.99250V/500V/1000V/MΩ——绝缘测试电压/量程:0.001-4000MΩ4.按钮——电源开关——取消自动关机设置测试时间——30秒背光开关,测试线电阻清零——启动测试——按逆时针顺序选择功能——按顺时针顺序选择功能。
接地导通电阻测试仪安全操作及保养规程
接地导通电阻测试仪安全操作及保养规程接地导通电阻测试仪是一种常见的测试工具，用于检测接地系统的质量和可靠性。
在使用过程中，我们需要注意安全操作和正确保养，以确保测试仪的正常运行和使用寿命。
本文将介绍接地导通电阻测试仪的安全操作和保养规程，帮助用户安全使用和维护测试仪。
第一部分：安全操作规程1.1 选用合适的测试仪器使用接地导通电阻测试仪需要选用合适的测试仪器，根据不同需求选择不同型号的测试仪。
在选用测试仪时，需要考虑测试仪的精度、测量范围、测试速度等因素，以及适用于不同类型的接地系统和地面表面材料。
应选择有相关认证和资质的品牌和型号，确保测试仪器的质量和安全性。
1.2 操作前检查测试仪器在每次使用测试仪器前，应进行必要的检查，确保测试仪器的正常状态和完整性。
应检查测试仪器的电源线、测试夹、测试线、表头、电池等组件的连接和状态，确认无损坏、松动、接触不良等情况。
同时，应检查测试仪器的灵敏度和精度，以及合适的环境条件（如温度、湿度等）。
1.3 使用测试仪器时注意安全在测试接地系统时，应注意安全操作。
首先，应按照测试仪器的使用说明书操作，保证电源的接通和测试线路的正确连接。
同时，在测试过程中应保持适当的距离和位置，以避免触电和碰撞等安全风险。
特别是对于高压线路、雷电保护区域等特殊场合，需要采取相应的安全防护措施，确保测试人员的安全。
1.4 测试结束后的处理在测试结束后，应及时关闭测试仪器的电源，并拆除测试线路和测试夹。
同时，应清理测试夹和测试线的表面，并进行必要的消毒处理。
对于测试仪器本身，应存放在干燥、通风的环境中，避免受到日晒、潮湿等影响。
第二部分：保养规程2.1 测试仪器的日常保养日常保养是测试仪器保持良好使用状态和延长使用寿命的基础。
对于接地导通电阻测试仪，应每日对测试仪器进行检查和清洁。
可以使用软布或刷子清洁测试仪器的表面和内部，移除杂质和污垢。
同时，也可以使用润滑油或硅油等涂抹在测试仪器的连接部分和电池等部件上，以保持其顺畅和稳定。
电测操作规程
电测操作规程1、接好电源后打开仪器开关，且开关内指示灯亮。
（注意：开关指示灯是否亮，2P和3P指示灯是否亮，百分表指针归“0”）2、转动电阻设定档，根据产品要求，选择相对应的电阻值。
（注意：导通电电阻值必须根据图纸要求进行设定。
）3、每天工作前（后）取插头线的良品和不良品进行点检，目的是检查测试仪是否正常。
首先将良品线插头碰接在测试板的A 、B 铜片上，如L 、N 指示灯同时亮，并发出“嘟”声长响，表示机器正常。
反之则NG 。
然后将不良插头线碰接A 、B 铜片上时若仪器无声，百分表读数不足100%时表示断路。
如仪器发出急促的断续声且NG 指示灯亮则表示短路。
若L 、N 指示灯时亮时不亮，并“嘟”声时断时续时表示INT 。
以上测试均表示仪器正常。
（注意：测试仪使用前必须进行点检，否则会影响机器的测试效果。
要做好点检记录。
）4、要先将调节旋钮顺时针方身旋转到底，取一条标准长度的插头线碰接在测试板的A 、B 铜怎上，将导通调节旋钮逆时方向钮动，当L 、N 指示灯同时亮，并发出“嘟”声长响，则表示合格。
（注意：检验同一批规格相同的插头线，第一条样线已调好长度设定后应保持调节旋钮不动，否则会影响测试结果。
同一批产品从第二条起不用再调节。
A B5、导通调节固定后，即可进行批量测试。
（注意：当线材插头碰接在测试板A 、B 铜片上，若L 或N 极开路（不通电）时仪器无声，百分表读数为“0”。
L 或N 极断路时仪器无声，百分表读数不足100%。
L-N 极电阻不合格或被测插头线绝缘电阻未达到设定阻值时，仪器发出急促的断续声，NG 指示灯亮。
L-N 极短路时仪器发出急促的断续声，NG 指示灯亮。
电阻表显示为“０”，百分表读数大于100%。
E 极开路或断路时：仪器无声音提示，L 、N 、E 批示灯不断地闪烁，百分表读者数不足100%， L —E 极，N —E 极电阻不合格时仪器发出急促的断续声，NG 指示灯亮，E 级灯亮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地导通测试仪的操作规程
1.技术性能
开机
接好本仪器电源，接地端良好接地，接通电源开关，延时5秒仪器处于待机状态。
预置
(1)按动“预置”键至预置接地电阻显示窗口数值闪动，可用“增”或“减”键修改电阻预置值。
(2)按动“预置”键至测试时间显示窗口数值闪动，可用“增”或“减”键修改测试时间预置值。
预置范围1-999秒，超出范围为连续测试，显示“LLL”。
(3)按动“预置”键至报警指示灯闪烁，可用“增”或“减”键确定测试开路时报警声的有无。
规定如下：指示灯闪烁有警声，指示灯熄灭无警声。
(4)按动“预置”键至输出频率指示灯 50Hz/ 60Hz闪动，可用“增”或“减”键选择输出频率。
(5)全部测试参数预置完成后，按动“预置”或“停止”键返回待机状态。
校验
(1)使仪器处于待机状态，先将测试时间预置为“LLL”。
(2)将测试线接至仪器的“恒流输出”（黑线）、“测量输入”（红线），再将测试线的另一端短接。
(3)按动“启动”键，电阻显示窗口数值闪动，若为“0”，表示已校验，若不为“0”，则按动“校验”键约2秒钟至实测值为“0”，按动“停止”键返回待机状态。
测试
(1)将两测试线接至仪器的“恒流输出”（黑线）、“测量输入”（红线），再将两测试线的另一端分别接被测物体的接地端和被测物体壳体（金属裸露处）。
(2)按动“启动”键，仪器进入测试状态并自动记忆所有预置参数，输出指示灯亮。
在测试过程中，测试时间显示窗口开始倒记时，接地电阻显示窗口显示被测物体的接地端和被测物体壳体之间的测量电阻值，若小于预置报警电阻值，测试时间到零则仪器发出一声清脆的“嘟”声，说明测试合格。
若大于预置报警电阻值，则仪器发出断续的“嘟-嘟-”报警声，报警指示灯及接地电阻显示窗口数值闪动，说明测试不合格，此时按一下“停止”键可消除报警声，再按一下“停止”键可返回到待机状态。
若测试状态时，测试线开路，则接地电阻显示窗口显示“————”，若开路报警设置为开，则仪器发出断续的“嘟-嘟-”报警声，此时按一下“停止”键可返回到待机状态。
3.操作示例
接地导通测试：要求用25A(50Hz)电流测试，实测接地电阻不超过Ω，测试时间为30秒，开路有报警。
接好本仪器电源，接地端良好接地，接通电源开关，延时5秒仪器处于待机状态。
按动“恒流”键选择25A恒流输出测试电流。
按动“预置”键至预置接地电阻显示窗口数值闪动，可用“增”或“减”键修改电阻预置值为“”。
按动“预置”键至测试时间显示窗口数值闪动，可用“增”或“减”键修改测试时间预置值为“30”。
按动“预置”键至报警指示灯闪烁（测试开路时报警声有）。
按动“预置”键至输出频率指示灯闪动，可用“增”或“减”键选择输出频率50Hz。
按动“预置”或“停止”键返回待机状态
将两测试线接至仪器的“恒流输出”（黑线）、“测量输入”（红线），再将两测试线的另一端分别接被测物体的接地端和被测物体壳体（金属裸露处）。
按动“启动”键，仪器进入测试状态并自动记忆所有预置参数，输出指示灯亮。
在测试过程中，测试时间显示窗口开始倒记时，接地电阻显示窗口显示被测物体的接地端和被测物体壳体之间的测量电阻值，若小于预置报警电阻值Ω，测试时间到零则仪器发出一声清脆的“嘟”声，说明测试合格。
若大于预置报警电阻值Ω，则仪器发出断续的“嘟-嘟-”报警声，报警指示灯及接地电阻显示窗口数值闪动，说明测试不合格，此时按一下“停止”键可消除报警声，再按一下“停止”键可返回到待机状态。
若测试状态时，测试线开路，则接地电阻显示窗口显示“————”，若开路报警设置为开，则仪器发出断续的“嘟-嘟-”报警声，此时按一下“停止”键可返回到待机状态。
4.使用注意事项：
. 操作者脚下垫绝缘橡皮垫或穿绝缘胶鞋，戴绝缘手套，以防高压电击造成生命危险;
4,2. 仪器必须可靠接地;
. 在连接被测体时，必须保证高压输出“0”及在“复位”状态;
. 测试时，仪器接地端与被测体要可靠相接，严禁开路;
. 切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险;
. 尽可能避免高压输出端与地线短路，以防发生意外;
. 测试灯、超漏灯、一旦损坏，必须立即更换，以防造成误判;
. 排除故障时，必须切断电源;
. 仪器空载调整高压时，漏电流指示表头有起始电流，均属正常，不影响测试精度。
.测试仪避免阳光正面直射，不要在高温潮湿多尘的环境中使用或存放。
注意测试仪保养，操作人员离开岗位必须断开仪器电源。
编制：日期
审核：日期
批准：日期。
